传感器问题-中考物理总复习专题练习

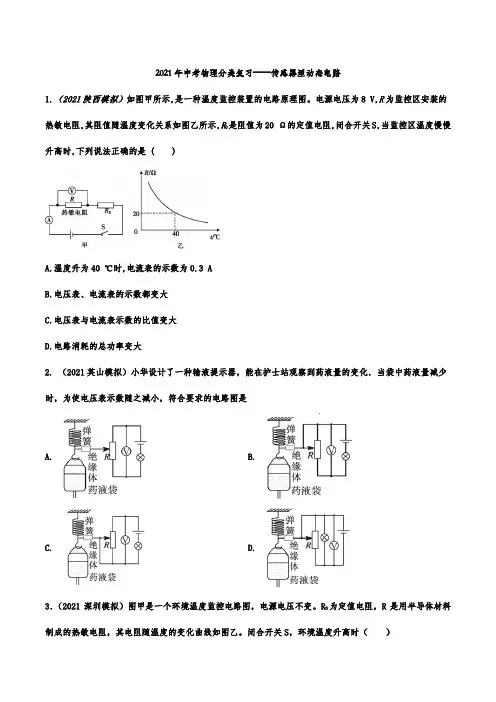

2021年中考物理分类复习——传感器型动态电路1.（2021陕西模拟）如图甲所示,是一种温度监控装置的电路原理图。

电源电压为8 V,R为监控区安装的热敏电阻,其阻值随温度变化关系如图乙所示,R0是阻值为20 Ω的定值电阻,闭合开关S,当监控区温度慢慢升高时,下列说法正确的是 ()A.温度升为40 ℃时,电流表的示数为0.3 AB.电压表、电流表的示数都变大C.电压表与电流表示数的比值变大D.电路消耗的总功率变大2. （2021英山模拟）小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是A. B.C. D.3．（2021深圳模拟）图甲是一个环境温度监控电路图，电源电压不变。

R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻随温度的变化曲线如图乙。

闭合开关S，环境温度升高时（）A．R的电阻变大B．电压表的示数变小C．电压表示数和电流表示数的乘积不变D．电压表示数和电流表示数的比值不变4. （2021龙门模拟）小明在医院看到一种输液警报器如图甲，当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大；无液体时，电阻小。

电路如图乙，则当闭合开关报警器工作时，下列分析正确的是（）A. 输完药液时，电流表示数变小B. 输完药液时，电压表示数变小C. 未输完药液时，电铃不响是因为没有电流通过D. 输完药液时，电路消耗的电功率变大5．（2021长沙模拟）如图是小亮设计的“挂钩式电子秤”的电路原理图．电源电压恒定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起．不挂物体时，滑片P在R2最上端，挂上物体时，滑片P随挂钩向下移动，在电子秤量程范围内，则所挂物体越重，电流表示数越__________，电压表示数越__________．6．（2021苏州模拟）如图甲是小红设计的电子秤原理图，其中E为干电池；A是电流表（电子秤示数表盘）；R是一根长为6cm、阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A，C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示，电源电压U＝V，当电流表的指针指在0.3A处时，所称重物的质量m＝kg。

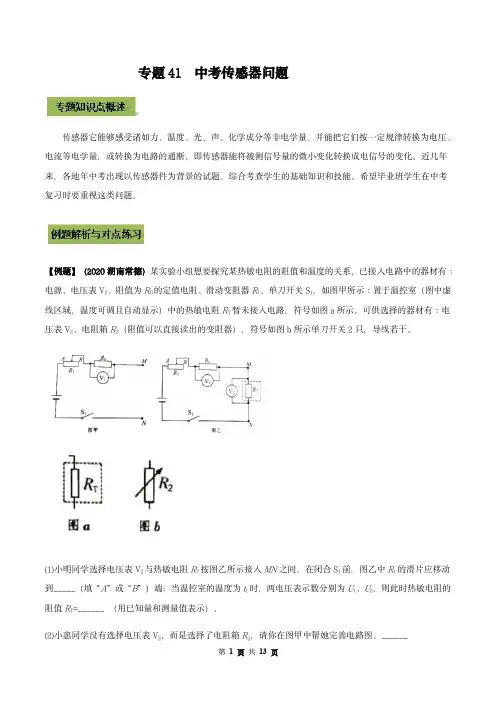

专题41中考传感器问题传感器它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按一定规律转换为电压、电流等电学量，或转换为电路的通断。

即传感器能将被测信号量的微小变化转换成电信号的变化。

近几年来，各地年中考出现以传感器件为背景的试题，综合考查学生的基础知识和技能。

希望毕业班学生在中考复习时要重视这类问题。

【例题】（2020湖南常德）某实验小组想要探究某热敏电阻的阻值和温度的关系，已接入电路中的器材有∶电源、电压表V2、阻值为R0的定值电阻、滑动变阻器R1、单刀开关S1，如图甲所示∶置于温控室（图中虚线区域，温度可调且自动显示）中的热敏电阻R T暂未接入电路，符号如图a所示。

可供选择的器材有∶电压表V2、电阻箱R2（阻值可以直接读出的变阻器），符号如图b所示单刀开关2只，导线若干。

(1)小明同学选择电压表V2与热敏电阻R T按图乙所示接入MN之间。

在闭合S1前，图乙中R1的滑片应移动到_____（填“A”或“B”）端；当温控室的温度为t1时，两电压表示数分别为U1、U2，则此时热敏电阻的阻值R T=______（用已知量和测量值表示）。

(2)小惠同学没有选择电压表V2，而是选择了电阻箱R2，请你在图甲中帮她完善电路图。

______(3)在小惠设计的实验中，热敏电阻的阻值R T，满足的关系式为______________。

A．R T=R0 B.R T=R1 C.R T=R2(4)通过实验探究，小明和小惠都得出了热敏电阻的阻值随温度变化的规律，如图丙中的图像曲线所示，此规律是∶___________________________。

【对点练习】如图甲是某生产流水线上的产品输送及计数装置示意图．其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω．则（）A．有光照射时光敏电阻R1的阻值为800ΩB．有光照射和无光照射时保护电阻R2两端的电压之比为1：2C．有光照射和无光照射时光敏电阻的阻值之比为1：2D．每lh通过S与R1之间的产品个数为6000个【对点练习】体感器的可以把力学物理量转化成电学信号，然后通过相互之间的函数关系，直接引用力的大小。

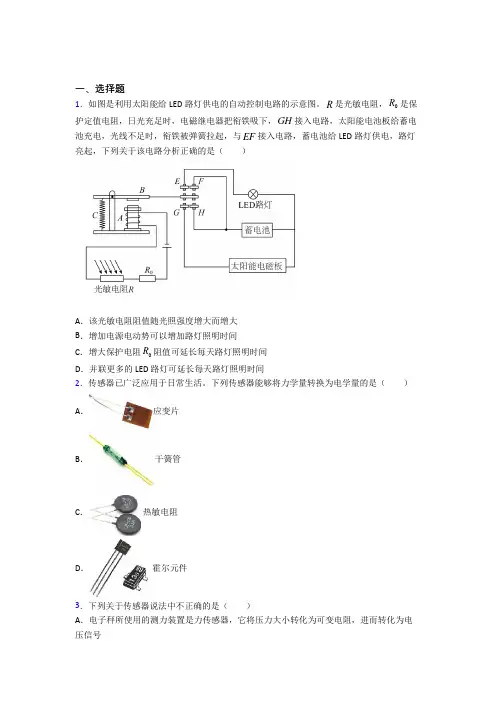

一、选择题1．如图是利用太阳能给LED路灯供电的自动控制电路的示意图。

R是光敏电阻，0R是保护定值电阻，日光充足时，电磁继电器把衔铁吸下，GH接入电路，太阳能电池板给蓄电池充电，光线不足时，衔铁被弹簧拉起，与EF接入电路，蓄电池给LED路灯供电，路灯亮起，下列关于该电路分析正确的是（）A．该光敏电阻阻值随光照强度增大而增大B．增加电源电动势可以增加路灯照明时间C．增大保护电阻0R阻值可延长每天路灯照明时间D．并联更多的LED路灯可延长每天路灯照明时间2．传感器已广泛应用于日常生活。

下列传感器能够将力学量转换为电学量的是（）A．应变片B．干簧管C．热敏电阻D．霍尔元件3．下列关于传感器说法中不正确的是（）A．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量4．下列有关传感器的说法正确的是（）A．霍尔元件属于光敏元件B．半导体制成的光敏电阻的阻值随光照强度的增大而增大C．金属制成的热敏电阻的阻值随温度的升高而减小D．楼道内的照明灯仅在夜晚有声音时开启，表明照明系统电路内部既有声控传感器也有光控传感器5．如图电路中，电阻R随温度升高均匀增大，用这个电阻做探头测温，把电流表的刻度改为相应的温度刻度。

下列说法正确的是（）A．低温对应电流较大的刻度上，且温度刻度均匀B．低温对应电流较大的刻度上，且温度刻度不均匀C．高温对应电流较大的刻度上，且温度刻度均匀D．高温对应电流较大的刻度上，且温度刻度不均匀6．目前许多国产手机都有指纹解锁功能，用的指纹识别传感器是电容式传感器，如图所示。

指纹的凸起部分叫“嵴”，凹下部分叫“峪”。

传感器上有大量面积相同的小极板，当手指贴在传感器上时，这些小极板和正对的皮肤表面部分形成大量的小电容器，这样在嵴处和峪处形成的电容器的电容大小不同，此时传感器给所有的电容器充电后达到某一电压值，然后，电容器放电，电容小的电容器放电较快，根据放电快慢的不同，就可以探测到嵴和峪的位置，从而形成指纹图像数据，根据文中信息，下列说法正确的是（）A．用指纹的照片蒙在传感器上，也可以实现手机解锁功能B．手指轻按和重按均可以解锁，说明形成的电容大小是相同的C．潮湿的手指头不能形成指纹识，是因为嵴和峪没有电容差别了。

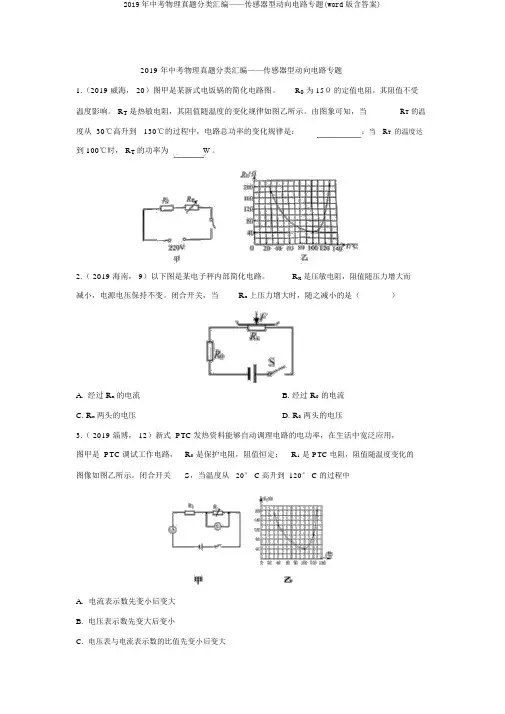

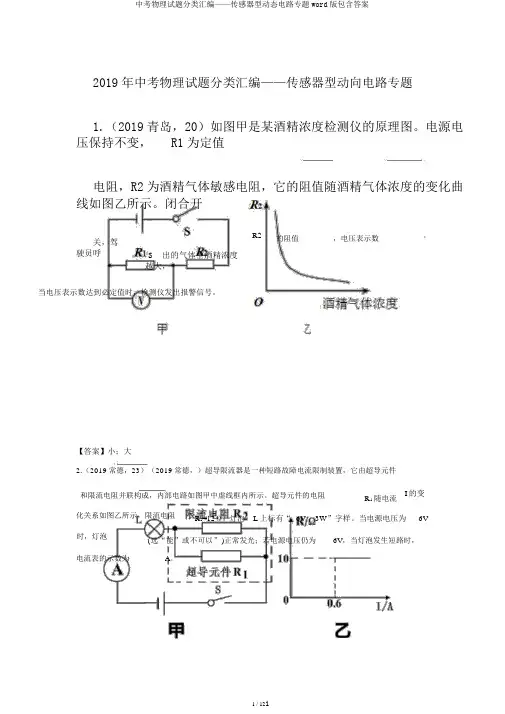

2019 年中考物理真题分类汇编——传感器型动向电路专题1.（2019 威海， 20）图甲是某新式电饭锅的简化电路图。

R0为 15Ω的定值电阻，其阻值不受温度影响。

R T是热敏电阻，其阻值随温度的变化规律如图乙所示。

由图象可知，当R T的温度从 30℃高升到130℃的过程中，电路总功率的变化规律是：；当R T的温度达到 100℃时， R T的功率为W 。

2.（ 2019 海南， 9）以下图是某电子秤内部简化电路。

R x是压敏电阻，阻值随压力增大而减小，电源电压保持不变。

闭合开关，当R x上压力增大时，随之减小的是（）A. 经过R x的电流B. 经过R0的电流C. R x两头的电压D. R0两头的电压3.（ 2019 淄博， 12）新式 PTC 发热资料能够自动调理电路的电功率，在生活中宽泛应用，图甲是 PTC 调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。

闭合开关S，当温度从20° C 高升到 120° C 的过程中A.电流表示数先变小后变大B.电压表示数先变大后变小C.电压表与电流表示数的比值先变小后变大D. 保护电阻耗费的功抢先变小后变大4.（2019 北部湾，14）用石墨烯制成的湿敏电阻，其阻值会随含水量的高升而增大。

图5 是检测植物叶片含水量的电路，电源电压不变。

将湿敏电阻高升时（ ）R 附着在叶片上，当叶片含水量A ．电流表示数增大B ．电压表示数减小C ．电路总电阻减小D ．电路总功率增大5.（ 2019 泸州， 12）如图为一种丈量环境湿度仪器的简化工作原理图。

电源电压恒为6V ， 定值电阻R 为 5Ω， 为湿敏电阻，其阻值随环境湿度的增添而减小，阻值范围为10Ω～20l R 0Ω，电压表量程为 0～ 3V ，电流表量程为 0～A ．闭合开关 S ，当环境的湿度增添时，在保证两电表安全的状况下，以下说法中正确的选项是（）A. 电流表示数变大， R0 两头的电压变大B. 电压表示数与电流表示数的比值不变C. 经过 R0 的最大电流为D. R0 在电路中的最小电阻值为 15Ω6.（ 2019 凉山州， 11）法国科学家阿尔贝?费尔和德国科学家彼得 ?格林贝格尔因为发现了巨磁电阻（ GMR ）效应，荣获了2007 年诺贝尔物理学奖。

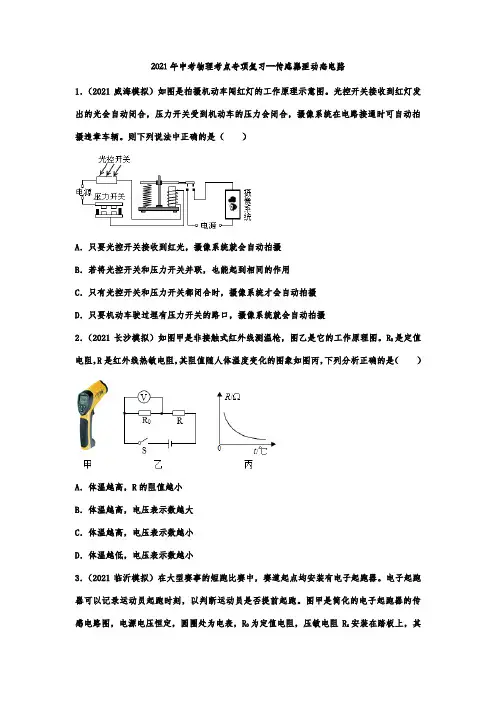

2021年中考物理考点专项复习—传感器型动态电路1．（2021威海模拟）如图是拍摄机动车闯红灯的工作原理示意图。

光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。

则下列说法中正确的是（）A．只要光控开关接收到红光，摄像系统就会自动拍摄B．若将光控开关和压力开关并联，也能起到相同的作用C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D．只要机动车驶过埋有压力开关的路口，摄像系统就会自动拍摄2．（2021长沙模拟）如图甲是非接触式红外线测温枪，图乙是它的工作原理图。

R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙，下列分析正确的是（）A．体温越高，R的阻值越小B．体温越高，电压表示数越大C．体温越高，电压表示数越小D．体温越低，电压表示数越小3．（2021临沂模拟）在大型赛事的短跑比赛中，赛道起点均安装有电子起跑器。

电子起跑器可以记录运动员起跑时刻，以判断运动员是否提前起跑。

图甲是简化的电子起跑器的传感电路图，电源电压恒定，圆圈处为电表，R0为定值电阻，压敏电阻R x安装在踏板上，其电阻与所受压力的关系如图乙所示。

下列分析正确的是（）A．电阻R0与R x并联B．圆圈处的电表为电压表C．运动员起跑时，用力踩踏板，R0两端的电压变小D．运动员没有踩踏板时，电路消耗的总功率最小4．（2021长春模拟）如图甲是家用电辅热式平板太阳能热水器，如图乙是其储水箱水位探测电路原理图，其中电源电压为24V，A为电流表改装成的水位指示表，R0阻值为10Ω，R x 为压敏电阻，其阻值与储水箱水深h的关系如图丙所示。

下列说法正确的是（）A．储水箱中的水量增多时，R x的阻值变大B．储水箱中的水量增多时，电流表的示数变大C．储水箱水深为0.8m时，电流表的示数为0.8AD．储水箱中的水量减少时，电路消耗的总功率变大5．（2021深圳模拟）空气污染指数（API﹣﹣AirPollutionIndex的英文缩写）越高，空气污染越严重。

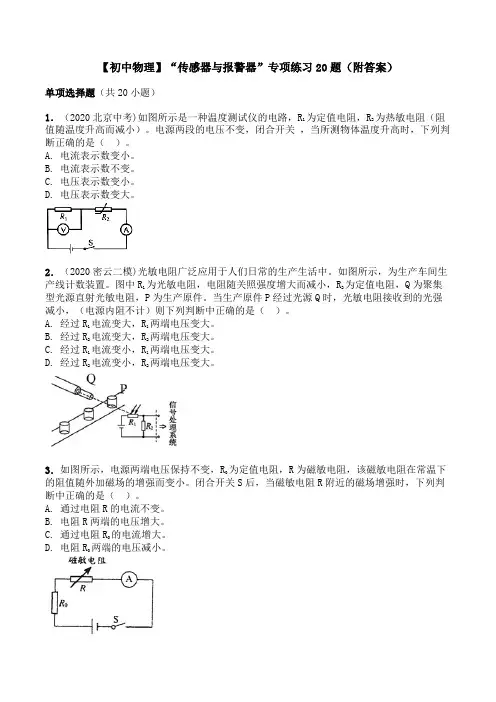

【初中物理】“传感器与报警器”专项练习20题（附答案）单项选择题（共20小题）1．（2020北京中考)如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小）。

电源两段的电压不变，闭合开关，当所测物体温度升高时，下列判断正确的是（）。

A. 电流表示数变小。

B. 电流表示数不变。

C. 电压表示数变小。

D. 电压表示数变大。

2．（2020密云二模)光敏电阻广泛应用于人们日常的生产生活中。

如图所示，为生产车间生产线计数装置。

图中R1为光敏电阻，电阻随关照强度增大而减小，R2为定值电阻，Q为聚集型光源直射光敏电阻，P为生产原件。

当生产原件P经过光源Q时，光敏电阻接收到的光强减小，（电源内阻不计）则下列判断中正确的是（）。

A. 经过R1电流变大，R1两端电压变大。

B. 经过R2电流变大，R2两端电压变大。

C. 经过R1电流变小，R1两端电压变大。

D. 经过R2电流变小，R2两端电压变大。

3．如图所示，电源两端电压保持不变，R为定值电阻，R为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场的增强而变小。

闭合开关S后，当磁敏电阻R附近的磁场增强时，下列判断中正确的是（）。

A. 通过电阻R的电流不变。

B. 电阻R两端的电压增大。

C. 通过电阻R的电流增大。

D. 电阻R两端的电压减小。

4．（2021海淀一模)如图所示是一种检测植物叶片含水量的电路，R为定值电阻，R为条状石墨烯制成的湿敏电阻（阻值随叶片含水量的增大而减小）。

电源两端的电压保持不变，闭合开关，当所检测的叶片含水量增大时，下列说法中正确的是（）。

A. 湿敏电阻两端的电压变大。

B. 湿敏电阻两端的电压不变。

C. 电路中的电流变小。

D. 电路中的电流变大。

5．（2020石景山二模)用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。

下图是检测植物叶片含水量的电路，电源电压不变。

将湿敏电阻R附着在叶片上，当叶片含水量升高时（）。

A．电流表示数增大。

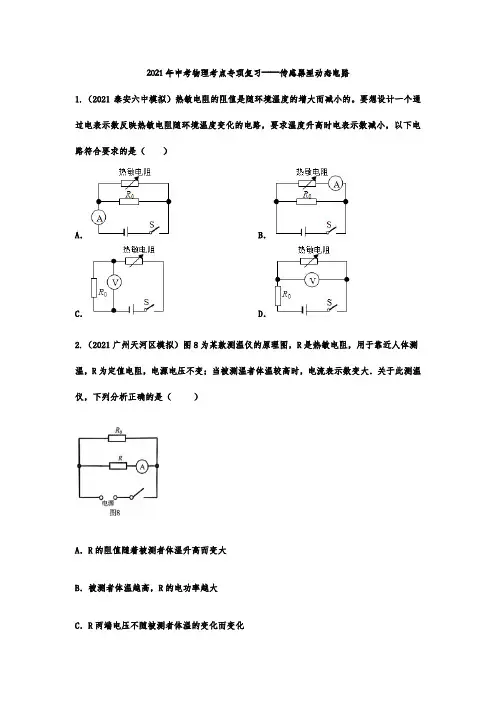

2021年中考物理考点专项复习——传感器型动态电路1.（2021泰安六中模拟）热敏电阻的阻值是随环境温度的增大而减小的。

要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（）A．B．C．D．2.（2021广州天河区模拟）图8为某款测温仪的原理图，R是热敏电阻，用于靠近人体测温，R为定值电阻，电源电压不变；当被测温者体温较高时，电流表示数变大．关于此测温仪，下列分析正确的是（）A．R的阻值随着被测者体温升高而变大B．被测者体温越高，R的电功率越大C．R两端电压不随被测者体温的变化而变化D．被测者体温越高，R的电功率越小3.（2021张家界模拟）如图是一个厨房天然气安全监控的部分电路原理图．电源电压不变，为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是A．电压表的示数变大B．气敏电阻R的阻值变大C．通过电阻的电流变小D．气敏电阻R两端电压变大4．（2021黔东南模拟）在新冠肺炎期间，常用到非接触式红外线测温枪（如图甲），图乙是它的工作原理图。

R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化如图丙。

对该电路分析正确的是（）A．图乙中的显示仪是由电流表改装而成的B．体温越高，R的阻值越大C．体温越高，显示仪的示数越小D．体温越高，显示仪的示数越大5.（2021额尔古纳模拟）疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。

正常条件下关于此测温仪，下列分析正确的是（）A. 显示仪是由电流表改装成的B. 被测温者温度越高，电路消耗的电功率越大C. 热敏电阻R随着温度的升高阻值增大D. 将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小6.（2021石家庄长安区模拟）如图是一种“闯红灯违规证据采集器”的工作原理图光控开关接收到红光时会自动闭合，压敏电阻受到车辆的压力时其阻值变小电磁铁的上端为___________极，电磁铁中的电流___________（选填“变大”、“变小”或“不变”），电磁铁的磁性变___________（选填“强”或“弱”），电控照相机工作，拍摄违规车辆。

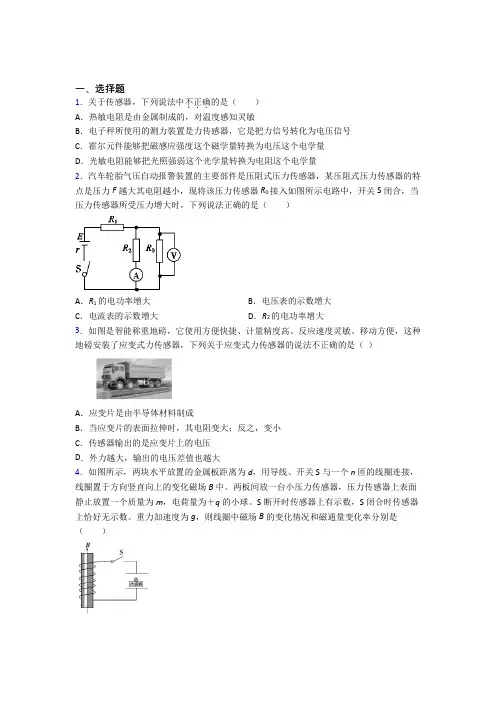

一、选择题1．关于传感器，下列说法中不正确．．．的是（）A．热敏电阻是由金属制成的，对温度感知灵敏B．电子秤所使用的测力装置是力传感器，它是把力信号转化为电压信号C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量2．汽车轮胎气压自动报警装置的主要部件是压阻式压力传感器，某压阻式压力传感器的特点是压力F越大其电阻越小，现将该压力传感器R0接入如图所示电路中，开关S闭合，当压力传感器所受压力增大时，下列说法正确的是（）A．R1的电功率增大B．电压表的示数增大C．电流表的示数增大D．R2的电功率增大3．如图是智能称重地磅，它使用方便快捷、计量精度高、反应速度灵敏、移动方便，这种地磅安装了应变式力传感器，下列关于应变式力传感器的说法不正确的是（）A．应变片是由半导体材料制成B．当应变片的表面拉伸时，其电阻变大；反之，变小C．传感器输出的是应变片上的电压D．外力越大，输出的电压差值也越大4．如图所示，两块水平放置的金属板距离为d，用导线、开关S与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中。

两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m，电荷量为＋q的小球。

S断开时传感器上有示数，S闭合时传感器上恰好无示数。

重力加速度为g，则线圈中磁场B的变化情况和磁通量变化率分别是（）A ．正在增强，mgd t nq ∆Φ=∆B ．正在增强，2mgd t nq ∆Φ=∆C ．正在减弱，mgd t nq ∆Φ=∆D ．正在减弱，2mgd t nq∆Φ=∆ 5．传感器已广泛应用在生产、生活中，下列关于传感器的说法正确的是（ ） A ．给货车称重的地磅使用了光传感器B ．酒店大厅的自动门使用了力传感器C ．空调的控温系统使用了温度传感器D ．夜间自动打开的路灯使用了红外线传感器 6．如图是电熨斗的结构图，下列说法不正确的是（ ）A ．双金属片上层金属的膨胀系数小于下层金属B ．常温下，上下触点接触；温度过高时，双金属片发生弯曲使上下触点分离C ．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移D ．双金属片温度传感器的作用是控制电路的通断7．关于传感器，下列说法正确的是（ ） A ．所有传感器都是由半导体材料做成的B ．金属材料也可以制成传感器C ．干簧管是一种能够感知电场的传感器D ．传感器一定是通过感知电压的变化来传递信号的8．如图所示，两块水平放置的金属板距离为d ，用导线、电键K 与一个n 匝的线圈连接，线圈置于方向竖直向上的变化磁场B 中。

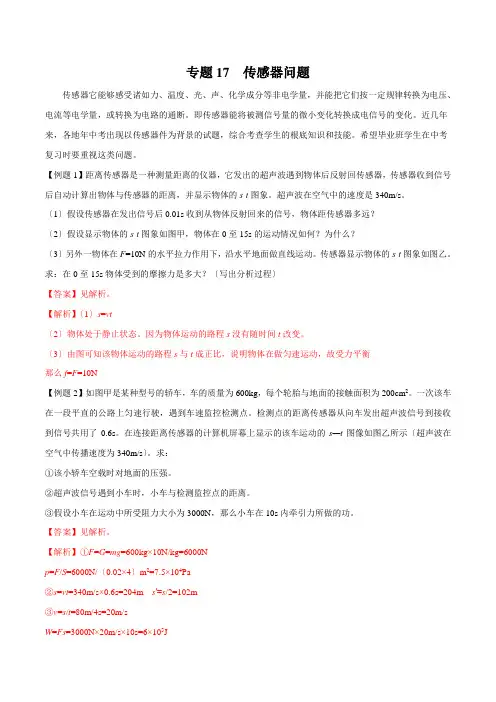

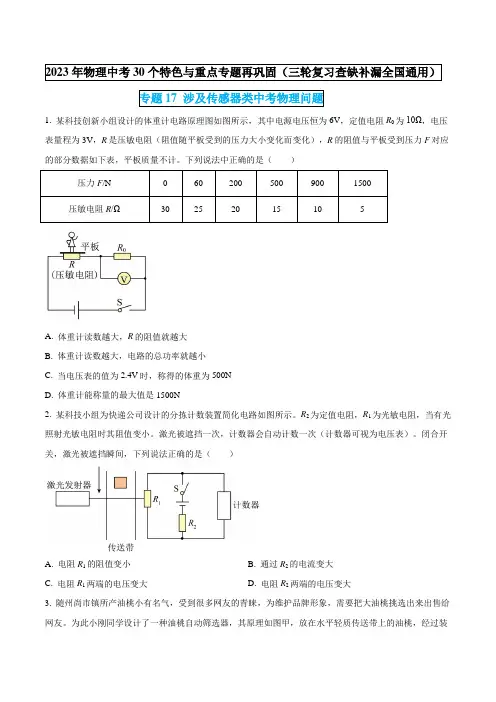

专题17 传感器问题传感器它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按一定规律转换为电压、电流等电学量，或转换为电路的通断。

即传感器能将被测信号量的微小变化转换成电信号的变化。

近几年来，各地年中考出现以传感器件为背景的试题，综合考查学生的根底知识和技能。

希望毕业班学生在中考复习时要重视这类问题。

【例题1】距离传感器是一种测量距离的仪器，它发出的超声波遇到物体后反射回传感器，传感器收到信号后自动计算出物体与传感器的距离，并显示物体的s-t图象。

超声波在空气中的速度是340m/s。

〔1〕假设传感器在发出信号后0.01s收到从物体反射回来的信号，物体距传感器多远？〔2〕假设显示物体的s-t图象如图甲，物体在0至15s的运动情况如何？为什么？〔3〕另外一物体在F=10N的水平拉力作用下，沿水平地面做直线运动。

传感器显示物体的s-t图象如图乙。

求：在0至15s物体受到的摩擦力是多大？〔写出分析过程〕【答案】见解析。

【解析】〔1〕s=vt〔2〕物体处于静止状态。

因为物体运动的路程s没有随时间t改变。

〔3〕由图可知该物体运动的路程s与t成正比，说明物体在做匀速运动，故受力平衡那么f=F=10N【例题2】如图甲是某种型号的轿车，车的质量为600kg，每个轮胎与地面的接触面积为200cm2。

一次该车在一段平直的公路上匀速行驶，遇到车速监控检测点。

检测点的距离传感器从向车发出超声波信号到接收到信号共用了0.6s。

在连接距离传感器的计算机屏幕上显示的该车运动的s—t图像如图乙所示〔超声波在空气中传播速度为340m/s〕。

求：①该小轿车空载时对地面的压强。

②超声波信号遇到小车时，小车与检测监控点的距离。

③假设小车在运动中所受阻力大小为3000N，那么小车在10s内牵引力所做的功。

【答案】见解析。

【解析】①F=G=mg=600kg×10N/kg=6000Np=F/S=6000N/〔0.02×4〕m2=7.5×104Pa②s=vt=340m/s×0.6s=204m s′=s/2=102m③v=s/t=80m/4s=20m/sW=Fs=3000N×20m/s×10s=6×105J【例题3】如图甲所示是某电器中的一个电路，R 是热敏电阻，其阻值随温度变化的图象如图乙所示；电源电压U 保持不变，R 0为定值电阻。

一、选择题1．传感器已广泛应用于日常生活。

下列传感器能够将力学量转换为电学量的是（）A．应变片B．干簧管C．热敏电阻D．霍尔元件2．关于传感器，下列说法中不正确．．．的是（）A．热敏电阻是由金属制成的，对温度感知灵敏B．电子秤所使用的测力装置是力传感器，它是把力信号转化为电压信号C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量3．抗击新型冠状病毒期间，由于无法外出，某同学在家利用所学物理知识设计能显示拉力大小的电子健身器材，如图所示是原理图。

轻质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计），弹簧劲度系数为100N/cm。

定值电阻R0=5Ω，ab是一根长为5cm的均匀电阻丝，阻值R1=25Ω，电源输出电压恒为U=3V，理想电流表的量程为0～0.6A。

当拉环不受力时，滑片P位于a端。

下列关于这个电路的说法正确的是（）A．当拉环不受力时，闭合开关后电流表的读数为0AB．当拉力为400N时，电流表指针指在0.3A处C．当拉力为400N时，电流表指针指在0.5A处D．该健身器材能测量力的范围是0～400N4．关于发光二极管，下列说法正确的是（）A．发光二极管能发光，不具有单向导电性B．发光二极管能直接把光能转化为电能C．发光二极管只要在两端加有正向电压，就可以发光D．发光二极管只有加正向电压时，才有可能发光5．酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器。

酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系。

如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（）A．U越大，表示c越大，c与U成正比B．U越大，表示c越大，但是c与U不成正比C．U越大，表示c越小，c与U成反比D．U越大，表示c越小，但是c与U不成反比6．如图所示，将一光敏电阻连入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断（）A．θ′=θB．θ′<θC．θ′>θD．不能确定θ和θ′的关系7．如图所示，电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜导体层，再在导体层外加上一块保护玻璃，电容式触摸屏在触摸屏四边均镀上狭长的电极，在导体层内形成一个低电压交流电场。

一、选择题1．如图是利用太阳能给LED路灯供电的自动控制电路的示意图。

R是光敏电阻，0R是保护定值电阻，日光充足时，电磁继电器把衔铁吸下，GH接入电路，太阳能电池板给蓄电池充电，光线不足时，衔铁被弹簧拉起，与EF接入电路，蓄电池给LED路灯供电，路灯亮起，下列关于该电路分析正确的是（）A．该光敏电阻阻值随光照强度增大而增大B．增加电源电动势可以增加路灯照明时间C．增大保护电阻0R阻值可延长每天路灯照明时间D．并联更多的LED路灯可延长每天路灯照明时间2．常用的计算机键盘就是一种传感器。

如图所示，键盘上每一个键的下面都连一小金属片，与该金属片隔有一定空气间隙的是另一小的固定金属片，这两金属片组成一个小电容器。

当键被按下时，此小电容器的电容发生变化，与之相连的电子线路就能够检测出哪个键被按下，从而给出相应的信号。

这种计算机键盘使用的是（）A．温度传感器B．电容式传感器C．磁传感器D．光传感器3．医生将非接触式测温仪靠近但不接触病人额度，即可测得病人体温，这类测温仪利用的传感器是（）A．声音传感器B．红外线传感器C．气体传感器D．压力传感器4．下列说法正确的是（）A．穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生B．只要导体相对磁场运动，导体中一定会产生感应电流C．话筒是一种能够将电信号转换为声音信号的传感器D．热敏电阻能把热量这个热学量转换为电阻这个电学量5．下列说法中正确的是（）A．红外体温计能将人体红外线辐射的变化，转化成反应体温的电学量变化B．受迫振动的固有频率会随驱动力频率的变化而变化C．单摆的振动周期与摆球的质量有关D．高速宇宙飞船中的一小时比地球上的一小时短6．下列关于传感器说法中不正确的是（）A．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量7．图甲表示某压敏电阻的阻值R随所受压力变化的情况。

一、选择题1．如图所示，额温枪因其具有快速、无接触测温的特点，广泛应用在各类新型冠状病毒防控场所．额温枪核心部件的传感器是（）A．位移传感器B．声音传感器C．力传感器D．红外温度传感器2．有一种测量物体重量的电子秤，其电路原理图如图中的虚线所示，主要由三部分构成：踏板、压力传感器R（实际上是一个阻值可随压力变化的电阻器）、显示体重的仪表G （实质上是电流表）。

不计踏板的质量，已知电流表的量程为2A，内阻为1Ω，电源电动势为12V，内阻为1Ω，电阻R随压力F变化的函数式为R=30-0.01F（F和R的单位分别为N和Ω）。

下列说法中正确的是（）A．该秤能测量的最大体重是2500NB．该秤零刻度线（即踏板空载时的刻度线）应标在电流表 G刻度盘的0.375A处C．电流表G的量程越大，则能测量的最大体重越小D．该秤可以通过电路规律转换成12003200FI关系进行刻度转换3．下列说法中正确的是（）A．红外体温计能将人体红外线辐射的变化，转化成反应体温的电学量变化B．受迫振动的固有频率会随驱动力频率的变化而变化C．单摆的振动周期与摆球的质量有关D．高速宇宙飞船中的一小时比地球上的一小时短4．人体含水量约为70%，水中有钠离子、钾离子等离子存在，因此容易导电，脂肪则不容易导电。

当人两手握住脂肪测量仪的两把手时，就可知道人体脂肪所占的比例，下列说法中不正确的是（）A．脂肪测量仪的工作原理是通过人体电阻不同来判断人体脂肪所占的比例B．脂肪测量仪的工作原理是通过人体体重不同来判断人体脂肪所占的比例C．激烈运动之后，脂肪测量仪显示人体脂肪所占比例的测量数据会不准确D．人在沐浴之后，脂肪测量仪显示人体脂肪所占比例的测量数据会不准确5．下列有关传感器的说法正确的是（）A．霍尔元件属于光敏元件B．半导体制成的光敏电阻的阻值随光照强度的增大而增大C．金属制成的热敏电阻的阻值随温度的升高而减小D．楼道内的照明灯仅在夜晚有声音时开启，表明照明系统电路内部既有声控传感器也有光控传感器6．用图甲所示电路测量电流表的内阻。

一、选择题1．如图是利用太阳能给LED路灯供电的自动控制电路的示意图。

R是光敏电阻，0R是保护定值电阻，日光充足时，电磁继电器把衔铁吸下，GH接入电路，太阳能电池板给蓄电池充电，光线不足时，衔铁被弹簧拉起，与EF接入电路，蓄电池给LED路灯供电，路灯亮起，下列关于该电路分析正确的是（）A．该光敏电阻阻值随光照强度增大而增大B．增加电源电动势可以增加路灯照明时间C．增大保护电阻0R阻值可延长每天路灯照明时间D．并联更多的LED路灯可延长每天路灯照明时间2．常用的计算机键盘就是一种传感器。

如图所示，键盘上每一个键的下面都连一小金属片，与该金属片隔有一定空气间隙的是另一小的固定金属片，这两金属片组成一个小电容器。

当键被按下时，此小电容器的电容发生变化，与之相连的电子线路就能够检测出哪个键被按下，从而给出相应的信号。

这种计算机键盘使用的是（）A．温度传感器B．电容式传感器C．磁传感器D．光传感器3．如图所示，图甲表示某半导体热敏电阻R随温度t的变化情况。

把该半导体电阻与电池、电流表串联起来，如图乙所示，用该半导体作测温探头，把电流表的电流刻度改为相应的温度刻度，于是就得到一个最简单的热敏电阻温度计。

则下列说法正确的是（）A．电流表示数大说明温度较高B．电流表示数小说明温度较高C．电流表示数与温度成正比D．所改装的温度表刻度是均匀的4．下列关于传感器说法正确的是（）A．干簧管接入电路中相当于电阻的作用B．霍尔元件能够把磁学量（如磁感应强度）转化为电学量（如电压）C．光敏电阻随光照强度增加电阻增大D．热敏电阻的阻值随温度的升高而升高5．某同学准备用一种热敏电阻制作一只电阻温度计。

他先通过实验描绘出一段该热敏电阻的I一U曲线，如图甲所示，再将该热敏电阻R t，与某一定值电阻串联接在电路中，用理想电压表与定值电阻并联，并在电压表的表盘上标注温度值，制成电阻温度计，如图乙所示。

下列说法中正确的是（）A．从图甲可知，该热敏电阻的阻值随温度的升高而增大B．图乙中电压表的指针偏转角越大，温度越高C．温度越高，整个电路消耗的功率越小D．若热敏电阻的阻值随温度均匀变化，则表盘上标注温度刻度也一定是均匀的6．如图所示为温度自动报警器的工作原理图，图中1是电磁铁、2是衔铁，5是水银温度计（水银导电）。

一、选择题1．如图是利用太阳能给LED路灯供电的自动控制电路的示意图。

R是光敏电阻，0R是保护定值电阻，日光充足时，电磁继电器把衔铁吸下，GH接入电路，太阳能电池板给蓄电池充电，光线不足时，衔铁被弹簧拉起，与EF接入电路，蓄电池给LED路灯供电，路灯亮起，下列关于该电路分析正确的是（）A．该光敏电阻阻值随光照强度增大而增大B．增加电源电动势可以增加路灯照明时间C．增大保护电阻0R阻值可延长每天路灯照明时间D．并联更多的LED路灯可延长每天路灯照明时间2．关于传感器，下列说法中不正确．．．的是（）A．热敏电阻是由金属制成的，对温度感知灵敏B．电子秤所使用的测力装置是力传感器，它是把力信号转化为电压信号C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量3．某学校创建绿色校园，如图甲所示为新装的一批节能路灯，该路灯通过光控开关实现自动控制：路灯的亮度可自动随周围环境的亮度改变而改变。

如图乙所示为其内部电路简化原理图，电源电动势为E，内阻为r，t R为光敏电阻（光照强度增加时，其电阻值减小）。

现增加光照强度，则下列判断错误的是（）A．A B、灯都变暗B．电源的输出功率变小C．电源的效率变小D．t R上电流的变化量大于0R上电流的变化量4．关于发光二极管，下列说法正确的是（）A．发光二极管能发光，不具有单向导电性B．发光二极管能直接把光能转化为电能C．发光二极管只要在两端加有正向电压，就可以发光D．发光二极管只有加正向电压时，才有可能发光5．酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器。

酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系。

如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（）A．U越大，表示c越大，c与U成正比B．U越大，表示c越大，但是c与U不成正比C．U越大，表示c越小，c与U成反比D．U越大，表示c越小，但是c与U不成反比6．如图所示，图甲表示某半导体热敏电阻R随温度t的变化情况。

一、温度传感器实例一：1（2008连云港中考试题）研究表明，有些金属电阻的阻值会随温度的变化而变化，物理学中利用这类金属的特性可以制成金属电阻温度计，它可以用来测量很高的温度，其原理如图所示。

图中电流表量程为0～15mA（不计其电阻），电源的电压恒为3V，R′为滑动变阻器，金属电阻作为温度计的测温探头，在t≥0℃时其阻值R t随温度t的变化关系为R t=100+0.5t（单位为Ω）。

（1）若要把R t放入温度为0℃处进行测量，使电流表恰好达到满量程电流15mA，则这时滑动变阻器R′接入电路的阻值为多大？（2）保持（1）中滑动变阻器R′接入电路的阻值不变，当把测温探头R t放到某待测温度处，电流表的示数恰为10mA，则此时R t的阻值为多大？对应的温度为多高？（3）保持（1）中滑动变阻器R′接入电路的阻值不变，当被测温度为600℃时，电路消耗的电功率为多大？（4）若把电流表的电流刻度盘换为对应的温度刻度盘，则温度刻度的特点是什么？2（2008年福建福田中考试题） 1.(7分)热敏电阻广泛应用于控制电路中，其阻值会随环境温度的改变而改变．图甲中，电源电压U =6V，○A是小量程电流表，其允许通过的最大电流为0.02 A，滑动变阻器R的铭牌上标有“200Ω 0.3 A”字样，t R为热敏电阻，其阻值随环境温度变化关系如图乙所示．闭合开关S，求：(1)环境温度为10 ℃、电路中电流为0.0l A时t R两端的电压．(2)图甲电路可以正常工作的最高环境温度．3（2008南通中考试题）30．(8分)图甲和图乙是利用热敏电阻来测量温度的原理图．电源电压均为20V且保持不变，定值电阻R0的阻值为30Ω．则：(1)图甲中电流表的示数为0．3A时，热敏电阻两端的电压和消耗的功率分别是多少？(2)图乙中电压表的量程为0—15V，热敏电阻R 的阻值随温度的变化关系如图丙所示，试求此电路能测量的最高温度．二、光强传感器4（2008年镇江中考试题）30有一种半导体材料的电阻值随着光照射强度的变化而明显改变，用这种材料制作的电阻称为光敏电阻．物理学上用“光强”这个物理量来表示光强弱的程度，符号为E，国际单位为坎德拉(cd)，某光敏电阻的阻值R与光强E之间的一组实验数据如下表所示：(1)分析上表数据，根据光敏电阻的阻值R随光强E变化的规律，填,写表格空格处的电阻，并归纳出光敏电阻的阻值R随光强E变化的关系式为R= E．(2)小明将该光敏电阻R、电流表(量程为0～0．6A)、电压表(量程为0~3V)、开关、滑动变阻器R。
