回转窑安装标准

回转窑安装规范2.3.1施工准备一、技术准备1、熟悉图纸通过设备图纸来掌握回转窑的产量、转速、支承数量、挡轮形式、窑体安装斜度、筒体直径、长度、筒体段节数量、最长段节的重量、最重段节安装的位置、几何尺寸最大轮带的重量、窑尾最后一挡轮带的重量、各托轮组的重量及大齿圈与筒体连接形式等等。

通过工艺布置图，了解和掌握各挡托轮组的具体位置，冷态时各挡托轮带所处的位置及基础画线的基准。

通过平面布置图了解掌握厂区各生产车间、办公地点、水、电、道路的布置及设备的堆放地点等，以便确定运输路线、确定组装或工作场地、确定现场工具房的位置及现场临时电源的位置等。

2、按“安装使用说明书”及相关的“验收规范”编制检测方法，准备检测工具及仪器。

3、根据建厂周期要求和施工单位的技术力量、装备能力，参照以上技术资料及现场实地考察编制回转窑的施工方案。

二、施工工器具、燃材料的准备1、重点放在大型吊装机具的准备上。

2、应准备与工程质量要求相匹配的检验仪器。

3、为保证回转窑的工艺特性，在安装时能准确地达到回转窑的设计斜度及同一组托轮的两托轮顶在同一标高上，应当准备两块斜度一样的斜度规（其斜度应与窑的设计斜度一致），一根大平尺。

4、如果筒体对口采用自动焊焊接，必须准备一套专用电源及自动焊机。

5、筒体、轮带、大齿圈、托轮组的搬运及临时铺、垫等需要耗费一定数量的道木。

6、不仅对常用的钢丝绳、绳索、卡具要充分准备，对吊装较特殊部件所用的钢丝绳、绳索、卡具也要适当的准备。

7、准备清洗用的除漆剂、洗油、毛刷、棉纱等，8、准备切割和焊接材料。

9、准备一定数量适当规格的钢板和垫铁。

2.3.2回转窑施工工艺特点及安装工艺过程回转窑形大体重，其筒体较长，一般采用两档或多档支承。

回转窑的安装涉及到：起重运输、安装钳工工艺、铆工工艺、焊接工艺、管道工艺及砌筑工程等，使回转窑的安装形成了如下特点：1、安装技术要求较高，高精度的量具、仪器和检测工具广泛应用，要求操作者有较高的技术水平。

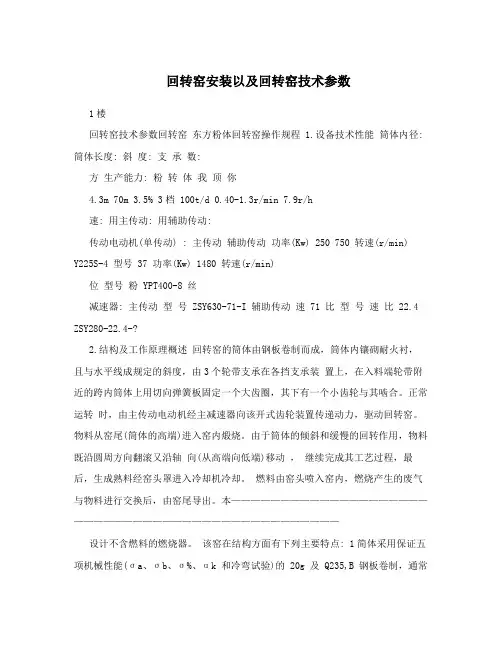

回转窑安装以及回转窑技术参数1楼回转窑技术参数回转窑东方粉体回转窑操作规程 1.设备技术性能筒体内径: 筒体长度: 斜度: 支承数:方生产能力: 粉转体我顶你4.3m 70m 3.5% 3档 100t/d 0.40-1.3r/min 7.9r/h速: 用主传动: 用辅助传动:传动电动机(单传动) : 主传动辅助传动功率(Kw) 250 750 转速(r/min)Y225S-4 型号 37 功率(Kw) 1480 转速(r/min)位型号粉 YPT400-8 丝减速器: 主传动型号 ZSY630-71-I 辅助传动速 71 比型号速比 22.4 ZSY280-22.4-?2.结构及工作原理概述回转窑的筒体由钢板卷制而成，筒体内镶砌耐火衬，且与水平线成规定的斜度，由3个轮带支承在各挡支承装置上，在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈，其下有一个小齿轮与其啮合。

正常运转时，由主传动电动机经主减速器向该开式齿轮装置传递动力，驱动回转窑。

物料从窑尾(筒体的高端)进入窑内煅烧。

由于筒体的倾斜和缓慢的回转作用，物料既沿圆周方向翻滚又沿轴向(从高端向低端)移动，继续完成其工艺过程，最后，生成熟料经窑头罩进入冷却机冷却。

燃料由窑头喷入窑内，燃烧产生的废气与物料进行交换后，由窑尾导出。

本———————————————————————————————————————————————设计不含燃料的燃烧器。

该窑在结构方面有下列主要特点: 1简体采用保证五项机械性能(σa、σb、σ%、αk 和冷弯试验)的 20g 及 Q235,B 钢板卷制，通常采用自动焊焊接。

筒体壁厚:一般为25mm，烧成带为32mm,轮带下为65mm，由轮带下到跨间有38mm 厚的过渡段节，从而使筒体的设计更为合理，既保证横截面的刚性又改善了支承装置的受力状态。

在筒体出料端有耐高温、耐磨损的窑口护板，筒体窑尾端由一米长1Cr18Ni9Ti 钢板制作。

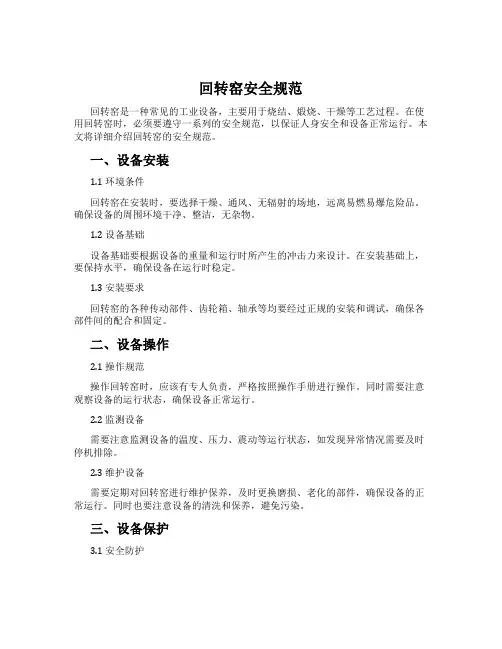

回转窑安全规范回转窑是一种常见的工业设备，主要用于烧结、煅烧、干燥等工艺过程。

在使用回转窑时，必须要遵守一系列的安全规范，以保证人身安全和设备正常运行。

本文将详细介绍回转窑的安全规范。

一、设备安装1.1 环境条件回转窑在安装时，要选择干燥、通风、无辐射的场地，远离易燃易爆危险品。

确保设备的周围环境干净、整洁，无杂物。

1.2 设备基础设备基础要根据设备的重量和运行时所产生的冲击力来设计。

在安装基础上，要保持水平，确保设备在运行时稳定。

1.3 安装要求回转窑的各种传动部件、齿轮箱、轴承等均要经过正规的安装和调试，确保各部件间的配合和固定。

二、设备操作2.1 操作规范操作回转窑时，应该有专人负责，严格按照操作手册进行操作。

同时需要注意观察设备的运行状态，确保设备正常运行。

2.2 监测设备需要注意监测设备的温度、压力、震动等运行状态，如发现异常情况需要及时停机排除。

2.3 维护设备需要定期对回转窑进行维护保养，及时更换磨损、老化的部件，确保设备的正常运行。

同时也要注意设备的清洗和保养，避免污染。

三、设备保护3.1 安全防护在操作回转窑时，需要配备安全防护措施，如防护网、安全信号灯等，以避免事故的发生。

3.2 告警提示需要在设备上设置告警装置，发现异常情况及时发出声音或提示信号，通知工作人员进行处理。

3.3 废气处理回转窑在运行时会产生大量的废气，需要设置废气处理设备，避免废气对周围环境的污染。

四、紧急处理4.1 紧急处理方案在机器运行过程中，若发现异常情况需及时采取紧急处理方案。

如设备出现泄漏、高温等情况，需要立即停机并进行紧急处理。

4.2 全员应急培训针对紧急事故的发生，需要对所有工作人员进行应急培训，掌握紧急情况的处理方法。

以上就是回转窑的安全规范，希望各位在使用回转窑时，严格遵守相关规范，确保人身安全和设备正常运行。

回转窑安装技术方案1. 引言回转窑是一种常见的工业设备，广泛应用于水泥、化工、冶金等行业。

正确的安装回转窑对于设备的正常运行至关重要。

本文将介绍回转窑的安装技术方案，包括施工前的准备工作、安装步骤以及安装后的测试和调试。

2. 施工前准备工作在进行回转窑安装之前，需完成以下准备工作：2.1 设备选型根据工程要求和生产工艺，选择合适规格的回转窑。

考虑到设备的使用寿命和可靠性，建议选择优质的品牌和型号。

2.2 基础施工回转窑需要安装在坚实的基础上，确保其稳定性和安全性。

在安装之前，需要进行基础的施工工作，包括地面清理、基础浇筑和固化。

2.3 材料准备检查工程施工图纸，准备好需要用到的各种材料和工具，如螺栓、螺母、垫圈、润滑油等。

2.4 人员培训确保参与安装工作的人员具备相关的技术知识和操作经验，了解安装过程中的安全注意事项。

3. 安装步骤按照以下步骤进行回转窑的安装：3.1 安装底座将回转窑的底座放置在基础上，并使用螺栓和螺母将其固定。

3.2 安装扶直轮将扶直轮安装在底座上，使用润滑油进行润滑。

3.3 安装齿轮环将齿轮环安装在底座上，确保其与扶直轮的啮合度合适。

3.4 安装窑身将窑身安装在底座上，并使用螺栓和螺母进行固定。

3.5 安装烟室和风机将烟室和风机安装在窑身上，并连接相关管道。

3.6 安装燃烧器和煤粉管将燃烧器和煤粉管安装在窑身上，并连接相应的电缆和管道。

4. 安装后测试和调试安装完成后，需要进行以下测试和调试工作：4.1 调整回转速度使用电控系统调整回转窑的转速，确保其符合工艺要求。

4.2 检查燃烧系统点火并检查燃烧系统的工作情况，包括燃烧器燃烧稳定性和煤粉供应情况。

4.3 测试运行进行空载测试运行，观察设备各部分的运行情况和噪音。

4.4 检查温度和压力监测回转窑各部分的温度和压力，确保设备正常工作。

5. 安装注意事项在回转窑的安装过程中，需要注意以下事项：•操作人员必须穿戴好安全装备，如安全帽、劳动手套等。

回转窑托轮瓦安装要求
1. 嘿，托轮瓦安装的时候可一定要仔细啊！就像你盖房子打地基一样，不扎实怎么行？比如说安装前要把那个接触面清理得干干净净的，不能有一点杂质哦，不然以后出问题可就麻烦啦！
2. 你们知道吗，托轮瓦安装的精度要求那是相当高啊！这就好比射箭要正中靶心一样，差一点都不行。

安装的时候要反复测量，务必保证精确无误呀！
3. 托轮瓦安装的位置得特别注意呀！好比你找东西要放在正确的地方一样，不能乱放。

位置不对，那整个回转窑运行都会受影响的呀，你说可怕不可怕？
4. 安装托轮瓦时，那力度也得把握好哦！就像你抚摸小猫咪，太轻没效果，太重又会伤着它。

一定要恰到好处地安装到位才行呀！
5. 哎呀，托轮瓦安装可不是随随便便就能搞定的。

这就像做一件艺术品，需要精心雕琢。

得把每一个细节都考虑到，不能马虎呀！
6. 托轮瓦的安装可不是一个人的事儿哟！这需要大家齐心协力，就像一场接力比赛，每个人都得做好自己那一环。

大家说是不是啊？
7. 最后要说，托轮瓦安装真的太重要啦！这可是关系到回转窑能不能顺利运行的关键啊！一点儿都不能马虎，一定要认真对待哟！
我的观点结论就是：回转窑托轮瓦安装必须严格按照要求来，精心操作，才能确保其良好运行。

回转窑筒体安装施工工艺流程及执行标准施工工艺流程设备检查----基础部分施工----支承部分施工----回转窑部分施工----传动部分施工----其他部分施工----回转窑试运转（I、设备检查）一、回转窑的全部零件的检查，除按总则有关规定执行外，安装前还必须做好设备的检查和尺寸的核对工作，如检查结果与设计不符时，安装单位、建设单位会同设计单位共同进行修正设计图纸。

二、底座检查1.检查底座有无变形，实测底座螺栓孔间距及底座厚度尺寸等。

2.校核底座的纵横中心线。

三、托轮及轴承检查1.检查托轮及轴承的规格。

2.检查托轮轴承座与球面接触情况。

3.检查轴承地面上的纵横中心线。

4.轴承的冷却水瓦应试压，试验压力为0.6Mpa，并保压8分钟不得有渗漏现象。

四、窑体检查1.圆度的检查---- 着重在每节筒体的两端检查：圆度偏差（同一断面最大与最小直径差）不得大于0.002D（D为窑体直径），轮带下筒节和大齿圈下筒节不得大于0.0015D。

超过此限度者必须调圆，但不得采用热加工方法。

2.圆周检查两对接接口圆周长度应相等，偏差不得大于0.002D,最大不得大于7mm。

3.窑体不应有局部变形，尤其是接口的地方。

对于局部变形可用冷加工或热加工方法修复，加热次数不应超过二次。

4.检查窑体的下列尺寸：（1）窑体的长度尺寸；（2）轮带中心线位置至窑体接口边缘的尺寸；（3）大齿圈中心位置至窑体接口边缘的尺寸。

五、核对轮带与窑体的配合尺寸，一般窑体外径加上垫板尺寸，应符合图纸要求。

六、大齿圈及传动设备检查：1.核对大齿圈及弹簧板的规格尺寸，大齿圈内径应比窑体外径与弹簧板的高度的尺寸之和大3 5mm。

2.大齿圈接口处的周节偏差，最大不应大于0.005m （模数）。

3.核对小齿轮的规格及齿轮轴和轴承配合尺寸。

七、加固圈及轮带挡圈检查：加固圈与轮带挡圈不得有变形，其内径尺寸应比窑体加固板的外圈尺寸大 2 3mm。

（II、基础部分施工）按设备安装要求进行施工准备和基础验收后，在基础上划出回转窑的纵横中心线，并将其引到标板上作为设备定位与找正参考点。

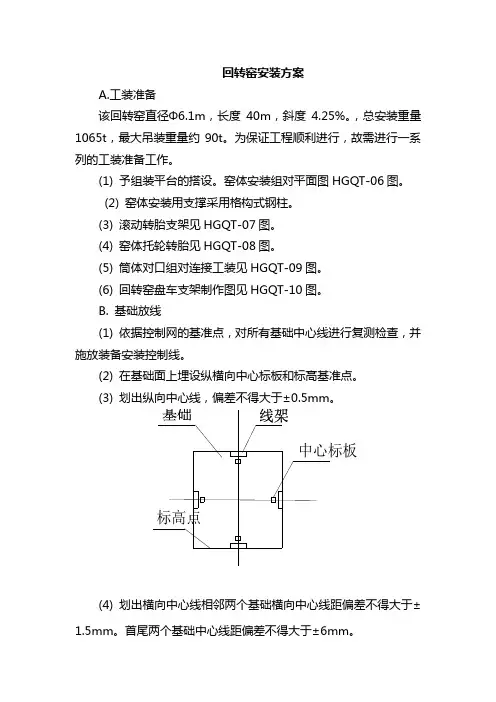

回转窑安装方案A.工装准备该回转窑直径Φ6.1m，长度40m，斜度4.25%。

，总安装重量1065t，最大吊装重量约90t。

为保证工程顺利进行，故需进行一系列的工装准备工作。

(1) 予组装平台的搭设。

窑体安装组对平面图HGQT-06图。

(2) 窑体安装用支撑采用格构式钢柱。

(3) 滚动转胎支架见HGQT-07图。

(4) 窑体托轮转胎见HGQT-08图。

(5) 筒体对口组对连接工装见HGQT-09图。

(6) 回转窑盘车支架制作图见HGQT-10图。

B. 基础放线(1) 依据控制网的基准点，对所有基础中心线进行复测检查，并施放装备安装控制线。

(2) 在基础面上埋设纵横向中心标板和标高基准点。

(3) 划出纵向中心线，偏差不得大于±0.5mm。

(4) 划出横向中心线相邻两个基础横向中心线距偏差不得大于±1.5mm。

首尾两个基础中心线距偏差不得大于±6mm。

(5) 根据已校正确认的回转窑中心线，做出传动部分的纵横十字线。

(6) 根据厂区标准水准点，测出基础上表面基准点标高，作为安装设备的基准点，其误差不得大于±0.5mm。

(7) 窑体中心线的投点误差不得大于0.5mm，横向与纵向控制线的交角误差不得大于2″。

(8) 各基础中心线测定后，应进行全面闭合检查，检查无误后将各点引测到固定建筑物上并做出明显标识。

C. 设备检查(1) 回转窑在安装前，必须对设备进行检查，并校核各部位的尺寸，如检查结果与设计不符时，应通知建设单位，监理单位。

(2) 底座检查a. 检查底座有无变形，实测底座螺栓孔间距及底座厚度尺寸等。

b. 校核底座的纵横中心线。

D. 托轮及轴承检查(1) 检查托轮及轴承的规格是否与图纸相符。

(2) 检查轴承底面上的纵、横中心线。

E. 窑体检查(1) 检查筒体两端的椭圆度是否超差，圆度偏差（同一端面最大与最小直径差）不得大于0.001D（D为窑直径），轮带下筒节和大齿圈下筒节不得大于0.001D。

回转窑安装方案一、工程概述回转窑是一种重要的矿石烧结设备，广泛应用于水泥生产和石灰生产等行业。

在安装回转窑之前，需要进行前期准备工作，包括选址、基础工程设计、制定施工方案等。

本方案将详细介绍回转窑的安装步骤和工艺流程，并提供关键点的控制措施，确保回转窑安装顺利进行。

二、安装步骤1.场地准备确认回转窑安装的场地是否具备施工条件，包括地理位置、地形地貌和工程地质等。

根据回转窑的尺寸和重量，选择适当的场地，并进行必要的土建结构修整和平整。

2.基础施工根据基础工程设计方案，进行基础开挖、地基加固和基础浇筑工作。

基础的质量直接关系到回转窑的稳定运行，所以必须确保基础工程质量。

3.回转窑组装回转窑通常由多个圆筒段组成，每个圆筒段由多个砖块或铸件组成。

在组装回转窑之前，需要对砖块和铸件进行质量检查，确保其符合要求。

然后按照设计方案，逐步组装回转窑圆筒段。

组装时需注意砖块与砖块之间的连接、固定和密封性。

4.轴承和驱动装置安装在回转窑的两端安装轴承和驱动装置。

轴承的质量关系到回转窑的稳定性和安全性，所以必须严格按照要求进行安装和调试。

驱动装置的安装应符合设计方案的要求，并注意其与轴承之间的连接。

安装完毕后，进行调试和试运行，确保其正常运转。

5.烟道和冷却设备安装在回转窑的一侧安装烟道设备，用于排放烟气。

烟道的设计和安装应符合环保要求，并确保烟气排放正常。

在回转窑的另一侧安装冷却设备，用于冷却熟料。

冷却设备的安装应符合工艺流程要求，并注意其与回转窑之间的连接。

6.火焰器和减速器安装在回转窑的上部安装火焰器，用于提供燃烧热源。

火焰器的安装应符合设计要求，并进行调试和试运行。

在回转窑的驱动装置上安装减速器，用于减速驱动装置的运动。

减速器的安装应符合设计方案要求，并注意其与驱动装置之间的连接。

7.电气设备和控制系统安装在回转窑的周围安装电气设备和控制系统。

电气设备的安装应符合设计规范，确保其运行稳定和可靠。

控制系统的安装应根据工艺流程要求，进行布线和接线等工作，并进行调试和试运行。

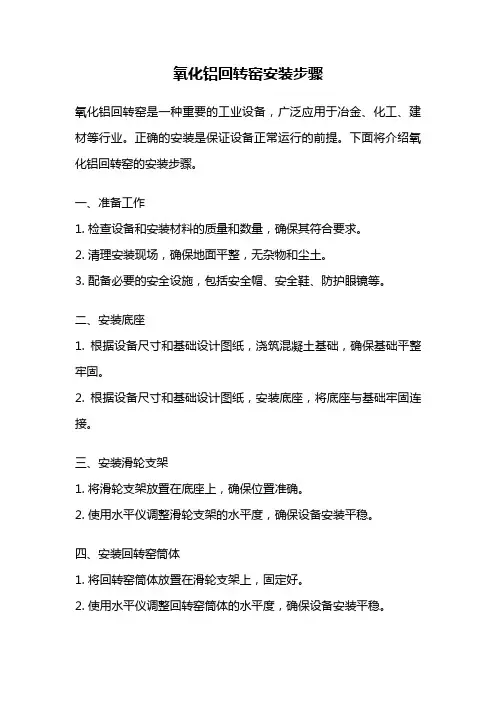

氧化铝回转窑安装步骤氧化铝回转窑是一种重要的工业设备，广泛应用于冶金、化工、建材等行业。

正确的安装是保证设备正常运行的前提。

下面将介绍氧化铝回转窑的安装步骤。

一、准备工作1. 检查设备和安装材料的质量和数量，确保其符合要求。

2. 清理安装现场，确保地面平整，无杂物和尘土。

3. 配备必要的安全设施，包括安全帽、安全鞋、防护眼镜等。

二、安装底座1. 根据设备尺寸和基础设计图纸，浇筑混凝土基础，确保基础平整牢固。

2. 根据设备尺寸和基础设计图纸，安装底座，将底座与基础牢固连接。

三、安装滑轮支架1. 将滑轮支架放置在底座上，确保位置准确。

2. 使用水平仪调整滑轮支架的水平度，确保设备安装平稳。

四、安装回转窑筒体1. 将回转窑筒体放置在滑轮支架上，固定好。

2. 使用水平仪调整回转窑筒体的水平度，确保设备安装平稳。

五、安装传动装置1. 安装电机和减速器，确保传动装置与回转窑筒体连接紧密。

2. 连接传动装置和回转窑筒体的传动链条或齿轮，并进行调整，确保传动装置的正常运行。

六、连接管道和电气设备1. 连接进料管道和出料管道，确保管道连接牢固、无漏水现象。

2. 连接电气设备，包括控制柜、电机、传感器等，确保电气设备正常工作。

七、调试和验收1. 检查设备安装是否符合要求，包括安装位置、水平度、固定度等。

2. 进行设备的空载试运行，检查设备运行是否正常，是否有异常声音或振动。

3. 进行设备的负荷试运行，检查设备在负荷下的运行情况。

4. 完成设备的调试和验收，确保设备安装正确、运行正常。

以上就是氧化铝回转窑的安装步骤。

在进行安装时，需要严格按照步骤进行，确保设备的安全和正常运行。

同时，安装过程中要注意安全，遵守相关的安全操作规程，确保工作人员的人身安全。

通过正确的安装，可以保证氧化铝回转窑的稳定运行，提高生产效率。

回转窑安装使用说明书江苏鹏飞集团股份有限公司目录一、技术性能 1二、工作原理及结构特点1．工作原理 2 2．结构特点 2 三、安装说明1．安装前的准备工作 5 2．核对基础及基础划线 6 3．支承装置的安装 8 4．筒体焊接和安装 9 5．安装传动装置 12 6．窑的其他部件的安装说明 13 7．砌耐火砖的要求 13 四、操作维护和检修1．回转窑试运转 14 2．回转窑正常运转的维护 15 3．停窑及检查 20 4．润滑及冷却 21 5．回转窑的检修 22 附页润滑项目 23一、技术性能详见安装总图本回转窑安装使用说明书适用于直径2.5～5.2m三档及多档支承的各种规格的回转窑，回转窑直径超出上述规格时，亦可参照使用。

二、工作原理及结构特点1．工作原理：回转窑是水泥生产的主机设备。

生料从窑尾筒体高端进入窑筒体内进行煅烧。

由于窑筒体的倾斜和缓慢地回转，使物料产生一个既沿着圆周方向翻滚，又沿着轴向从高端向低端移动的复合运动。

生料在窑内通过分解、烧成及冷却等工艺过程，烧成水泥熟料后从窑筒体的低端卸出，进入冷却机。

燃料从窑头喷入，在窑内进行燃烧，发出的热量加热生料，使生料煅烧成为熟料，在与物料热交换过程中形成的热空气，由窑进料端进入窑尾系统，最后由烟囱排入大气。

2．结构特点回转窑主要有窑筒体、传动装置、支承装置、挡轮装置、窑头密封装置、窑尾密封装置、窑头罩等组成。

见回转窑结构简图。

（1）窑筒体部分窑筒体是回转窑的躯干,系由钢板卷制并焊接而成.窑筒体倾斜地安装在数对托轮上。

在窑筒体低端装有耐高温耐磨损的窑口护板并组成套筒空间，并设有专用风机对窑口部分进行冷却。

沿窑筒体长度方向上套有数个矩形轮带，它承受窑筒体、窑衬、物料等所有回转部分的重量，并将其重量传到支承装置上。

轮带下采用浮动垫板，可根据运转后的间隙进行调整或更换，以获得最佳间隙。

垫板起到增加窑筒体刚度、避免由于轮带与窑筒体有圆周方向的相对滑动而使窑筒体遭受磨损和降低轮带内外表面温差的作用。

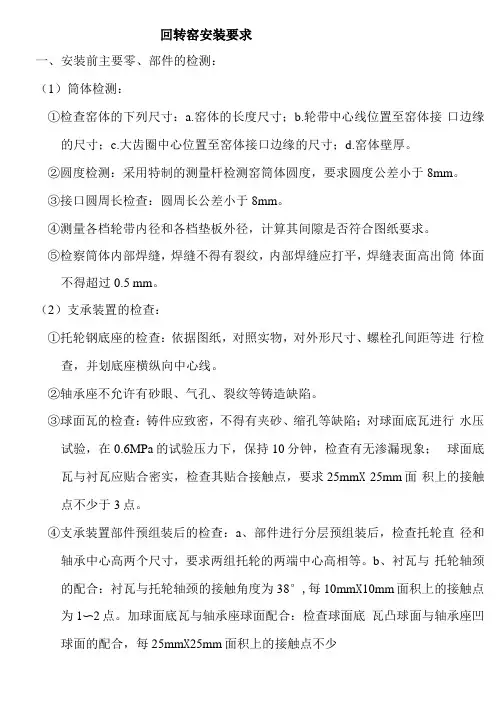

回转窑安装要求一、安装前主要零、部件的检测：（1）筒体检测：①检查窑体的下列尺寸：a.窑体的长度尺寸；b.轮带中心线位置至窑体接口边缘的尺寸；c.大齿圈中心位置至窑体接口边缘的尺寸；d.窑体壁厚。

②圆度检测：采用特制的测量杆检测窑筒体圆度，要求圆度公差小于8mm。

③接口圆周长检查：圆周长公差小于8mm。

④测量各档轮带内径和各档垫板外径，计算其间隙是否符合图纸要求。

⑤检察筒体内部焊缝，焊缝不得有裂纹，内部焊缝应打平，焊缝表面高出筒体面不得超过0.5 mm。

（2）支承装置的检查：①托轮钢底座的检查：依据图纸，对照实物，对外形尺寸、螺栓孔间距等进行检查，并划底座横纵向中心线。

②轴承座不允许有砂眼、气孔、裂纹等铸造缺陷。

③球面瓦的检查：铸件应致密，不得有夹砂、缩孔等缺陷；对球面底瓦进行水压试验，在0.6MPa的试验压力下，保持10分钟，检查有无渗漏现象；球面底瓦与衬瓦应贴合密实，检查其贴合接触点，要求25mm X 25mm面积上的接触点不少于3点。

④支承装置部件预组装后的检查：a、部件进行分层预组装后，检查托轮直径和轴承中心高两个尺寸，要求两组托轮的两端中心高相等。

b、衬瓦与托轮轴颈的配合：衬瓦与托轮轴颈的接触角度为38°,每10mm X10mm 面积上的接触点为1〜2点。

加球面底瓦与轴承座球面配合：检查球面底瓦凸球面与轴承座凹球面的配合，每25mm X25mm面积上的接触点不少于1~2点。

(3)轮带的检查：轮带的工作表面不得有铸造缺陷，精加工后的轮带表面不允许焊补，并检测轮带外径、内径、宽度以及垫板直径。

(4)大齿圈的检查：齿表面不得有铸造缺陷，两半齿圈接口处应贴合紧密，接口四周用0.04 mm厚塞尺检查，塞入区域不应大于周边长的1/5，塞入深度不得大于接合面该方向尺寸的1/5 (安装规范要求不得大于100 mm)；大齿圈与弹簧板连接孔径、孔距是否相吻合，并核对大齿圈及弹簧板的规格尺寸，大齿圈内径应比窑体外径与弹簧板的高度的尺寸之和大于3〜5mm；齿形用样板检查，两半齿圈接口处的齿距是否与其它齿距相等，最大误差不得超过0.005M=0.005X40=0.2mm。

回转窑安装工法回转窑安装工法是一种常用于建筑工程中的工法，它可以有效地将窑体进行安装和调整，为生产流程提供了便利。

本文将详细介绍回转窑安装工法的步骤、注意事项以及优缺点。

一、回转窑安装工法的步骤1. 确定安装位置：首先，根据工程设计和生产工艺，确定回转窑的安装位置。

在选定位置后，要进行现场测量和勘探，确认地面是否平整、承重能力是否满足要求。

2. 制定安装方案：根据回转窑的尺寸、重量和工地特点，制定详细的安装方案。

方案要考虑到现场施工条件、安全问题和运输方式等。

3. 准备工作：在安装前，要进行充分的准备工作。

包括准备所需的材料、工具和设备，清理安装区域，确保没有任何障碍物。

同时，要对相关人员进行培训，熟悉安装步骤和操作规程。

4. 运输与吊装：回转窑通常由数个部件组成，需要进行运输和吊装。

运输步骤要求在货运途中要保持平稳、牢固，避免碰撞、摇晃等情况。

吊装时，要根据窑体的结构和重量，采用合适的起重设备，确保安全。

5. 安装和调整：在安装过程中，首先要按照设计要求进行基础的浇筑和固定。

然后，逐步安装回转窑的各个部件，注意连接的牢固性和正确性。

安装完成后，还需要进行调整，确保窑体的垂直度和水平度符合要求。

6. 保护和测试：安装完成后，要对回转窑进行保护，防止外界环境的影响。

同时，要进行必要的测试，确保窑体的旋转、加热等功能正常。

测试包括启动试运行、负荷试验、应力测试等，以验证安装工作的效果和质量。

7. 竣工验收：在完成安装和测试后，需要进行竣工验收。

验收内容包括窑体的外观质量、运行效果和安全性等方面的检查。

如有问题，要及时进行修复或调整，确保达到设计和生产要求。

二、回转窑安装工法的注意事项1. 安全第一：回转窑的安装是一项复杂的工作，需要注意施工安全。

必须配备专业的施工人员，按照安全规范进行操作，严禁违反操作规程和安全标准。

2. 物料检查：在安装前，要对所有的窑体部件进行检查，确保没有损坏和缺陷。

特别是关键部位，如传动装置、轮胎支架等，要仔细检查，确保其正常功能。

回转窑技术安装施工方案一、回转窑技术概述1.设计选择在进行回转窑技术的安装施工之前，首先需要进行合理的设计选择。

根据工程项目的具体情况和要求，确定回转窑的尺寸、转速、倾角等参数。

同时还需要考虑设备的材质选择，以确保其能够适应高温和腐蚀环境。

2.安装基础回转窑需要安装在坚固的基础上，以保证设备的稳定运行。

安装基础的施工包括清理现场、测量标高和线路位置、标示轴线、挖沟、制作模板、浇筑混凝土等工序。

在施工过程中，需要确保基础的水平度和垂直度，以及接近设计要求的强度。

3.设备安装设备安装是整个工程的重要环节。

在进行设备安装前，需要对设备零部件进行检查、清洁并做好防腐处理。

安装过程中，需要根据设计要求进行吊装、定位和固定。

同时，还需要安装和调试相关的传动装置、支撑装置、控制装置等。

4.建立供能系统回转窑技术需要大量的热能供给，因此需要建立相应的供能系统。

供能系统包括燃烧设备、供能管道、烟气处理设备等。

在安装过程中，需要进行管道的布置和连接，以及设备的定位和固定。

此外，还需要进行燃烧设备的调试和调节，确保其能够稳定地提供足够的热能。

5.调试和试运行设备安装完成后，需要进行调试和试运行。

调试过程中，需要检查设备的各项功能和参数，并进行调整和修正。

试运行阶段，需要根据生产工艺要求进行烧结试验，并对设备的性能进行评估和分析。

在试运行过程中，需要及时记录和处理问题，并进行相应的改进。

6.安全管理在回转窑技术的安装施工过程中，安全管理至关重要。

施工过程中，需要制定详细的安全方案，并进行安全培训和教育。

同时，还要进行安全监督和检查，确保施工人员和设备的安全。

三、总结回转窑技术的安装施工是一个复杂的过程，需要考虑众多因素。

通过合理的设计选择、安装基础、设备安装、供能系统、调试和试运行以及安全管理等环节的合理安排和执行，可以确保回转窑技术的安装施工高效、安全。

同时，还需要根据具体的工程要求和实际情况进行相应的调整和改进，以保证安装施工的质量和效果。

水泥厂回转窑安装主要数据1.筒体直径同一断面最大与最小直径之差≤0.002D，轮带及大齿圈处筒体最大与最小直径之差≤0.0015D。

2.筒体圆周长偏差≤0.002D，最大≤7mm。

3.大齿圈接合面接口处四周用δ=0.04mm塞尺检查，塞入区域小于周边长的1/5，塞入深度≤100mm。

4.相邻垫铁间距≤1000mm，表面水平度≤0.2mm/m，垫铁总度≤30mm，数量≤4块，厚垫铁在下，薄垫铁在中间，完毕点焊牢。

平垫铁露出底座10～40mm，斜垫铁露出底座10～50m。

垫铁之间接触面≥70%。

5.砂墩铁：水泥（525）:中砂:水=1:1适量)，高度为60～80mm，垫铁高砂墩水泥面5mm 左右，标高偏差≤0.5mm，水平度为0.2mm/m，20℃以上养护48小时才能安装，斜垫铁总厚度为30～50mm。

6.螺栓离孔边距离＞150mm，螺母拧紧后螺栓应露出螺母2～3扣螺距，预留孔灌浆量低于基础面30～50mm，强度达到规定强度的75%后才能进行下道工序。

7.球面瓦球面接触宽度为2/3，径向接触角60～75°，25×25区域内接触斑点不少于1点。

8.衬瓦与轴的接触为接触角30～45°，10×10区域内接触斑点为1-2点。

9.衬瓦背与球面瓦25×25区域内接触斑点不少于3点。

10.托轮轴止推圈：一端与瓦接触，另一端间隙为3～5mm。

11.两托轮水平度（同组）≤0.05mm/m，托轮倾斜度偏差≤0.1mm/m，各组托轮中心线纵向偏差≤±0.5mm，相邻托轮组横向中心线偏差≤±1.5mm，相邻及窑首、尾托轮组对角线偏差≤3mm，相邻托轮组标高偏差≤0.5mm，首、尾组偏差≤2mm。

12.液压挡轮调距环与轴承密封盖距离为50mm。

13.轮带径向跳动≤1mm，端面跳动≤2mm，挡轮与轮带间隙为1～2mm。

14.筒体对接纵向焊缝错开角度≥45°，且弧长≥800mm，对口错开量≤2mm。

回转窑安装施工方案回转窑是水泥生产过程中常用的烧结设备，用于将原料在高温下进行烧结，完成熟料的制备。

回转窑的安装施工方案包括以下几个方面：一、准备工作1.确定回转窑的安装位置，考虑到设备的运行安全和维护便捷性，选择平坦且承重能力强的基础；2.准备施工所需的材料和设备，包括起重设备、安装工具、焊接材料等；3.制定详细的施工计划和安全措施，确保安装施工的顺利进行。

二、基础施工1.进行基础的挖掘、平整和浇筑工作；2.根据设备的要求，在基础上设置支撑平台和锚固块，保证回转窑的稳定固定；3.完成基础的强度养护，确保基础的承载能力。

三、设备安装1.根据设备的图纸和安装要求，进行设备的安装。

主要包括回转窑筒体、托辊支撑装置、驱动装置等的安装；2.采用起重设备进行吊装，确保设备的位置准确、稳定；3.进行连接管道和电气线路的布置和接驳，确保设备的正常运行。

四、焊接工作1.对回转窑的筒体进行焊接，要求焊缝牢固、密封性好；2.按照焊接程序和焊接工艺规范的要求进行焊接，确保焊接质量；3.进行焊接的同时做好防火措施和安全保护，防止火灾和人员伤害。

五、调试和试运行1.安装完成后，对设备进行调试，包括检查各部分的连接情况和紧固度，调整回转窑的水平度和低速运转；2.进行试运行，测试设备的正常运行和热工参数等；3.根据试运行结果和调试情况，对设备进行调整和改进，确保设备的正常运行。

六、安全措施1.施工过程中，严格执行安全操作规程，做好安全防护工作，提供必要的安全设施；2.设备安装完成后，进行安全培训，使操作人员了解设备的使用方法和注意事项；3.定期检查设备的运行状态，进行维护和保养，确保设备的安全运行。

通过以上安装施工方案的实施，可以保证回转窑的安装质量和安全运行，为水泥生产提供可靠的设备支持。

回转窑设备安装简述回转窑是一种常用的烧结设备，具有高效、节能、环保等优点，因此在水泥、冶金、化工等行业中被广泛应用。

回转窑设备的安装过程必需严格依照规定程序进行，以确保安全、牢靠运行。

本篇文章将简单介绍回转窑设备安装的流程、注意事项以及相关技术要求。

设备安装流程回转窑的安装紧要包括以下几个流程：1. 地基施工回转窑的地基要求平整、稳固、深入地下，以保证设备稳定运行。

首先要选定地点，然后进行地形勘测、设计、土方开挖、地基垫层加固等工作。

在施工过程中，确定要注意地基的沉降变形，适时实行措施予以修复。

2. 设备组件连接当地基施工完毕后，应依据设备结构图，按规定次序将各组件连接起来。

设备组件的连接应严格依照技术要求实施，并进行精细检测。

连接后，应进行整机调试，查验各项性能参数是否符合要求。

3. 安装传动装置传动装置是回转窑的紧要构成部分，对整个设备运转效率起到决议性作用。

安装传动装置要保证其精度、牢靠性和稳定性，通常由自行安装或委托专业机械加工企业制造并安装。

4. 接通管路接通管路是回转窑安装的一个关键步骤，紧要是将各种介质输送到设备中，并保证其正常流通。

在接通管路前，应将管道进行除锈、清洗、加压、漏测等工作，以保证管路整体质量。

5. 调试运行整机组装、传动装置、管路接通等全面完成后，进行回转窑的调试运行。

其中需要进行的工作包括：空载试运行、正常负载试运行、加速试运行、减速试运行、全机试运行等，以确保设备正常运行。

注意事项回转窑的安装过程需要注意以下几点：1. 环境条件回转窑的安装必需在室外进行，施工期间需要考虑天气因素，尤其是刮风、下雨的情况。

同时，回转窑安装地点应符合相关规定，如阔别易燃易爆物品、地势平坦等要求。

2. 安全生产在安装回转窑的过程中，要特别注意安全生产，遵守安全规定和安全操作程序。

对施工区域进行区分管理，并配备必要的安全警示标志和安全防护设施。

3. 设备维护对于回转窑的安装，必需定期进行设备维护，包括清洗、加油、更换易损件等工作，以保证设备的长期稳定运行。

回转窑安装方法河南众联盛重工机械有限公司回转窑的安装是从安装基础板开始的，基础板要用吊具提起，同时保证标高的精确度，然后用金属垫板校正。

紧接着就是安装托轮，朝向水泥窑热端的托轮凹部到衬圈的距离不要超过三公分，面向冷端的则要与衬圈配合好，安装好后，再用水平仪检测安装位置是否准确。

一切完成后，搭好木架，开始安装窑体，把窑体按顺序放在安装好的托轮上，相互套好，再用螺钉暂时钉牢，总体完成后，在第五号窑墩上安装挡板和安全支柱，精密检测直线度后，就可以铆焊和焊接加固圈，同时安装传动设备，下一步的安装工作就是焊接和铆焊辊圈下面的窑体，如果发现配合不够紧密，要及时更换垫板，一切安装好后，要记得空车试转，这时候在窑体内已经砌好了窑衬，只要在水泥窑冷端悬挂链条就可以投入使用了。

回转窑的安装步骤如下：一、底座安装：1.将底座安装在基础墩上（1）将底座上划出纵横向中心线；（2）底座的放置位置：其纵横向中性线应与中心标板重合。

2.用斜度规找正倾斜度。

二、托轮组的安装：将零部件清洗干净，按照配合字码及编号进行组装1.检查托轮轴颈与滑动轴承轴瓦的配合情况。

（1）轴瓦与轴颈的接触角不小于90°；接触点为2-3点/cm2; （2）侧间隙为0.003D（D为托轮轴颈的直径）（3）球面瓦背与轴承座球面接触点1-2点/cm2。

上述要求不能满足时，需重新进行刮研。

2.将托轮组整体吊装在底座上并进行找正（1）中心位置找正：托轮组中心位置的找正，应以底座的纵横向中心线对准基础的纵横向中心线。

托轮组中两托轮的纵向中心线距底座纵向中心线的距离应相等，其误差不得超过0.5mm；托轮横向中心线应与底座横向中心线重合，其误差不得超过0.5mm，托轮两端的轴向间隙C相等。

（2）标高及倾斜度测量标高及倾斜度测量分初步测量和精确测量。

初步测量时，若分部吊装，测量底座顶面中心点的标高及倾斜度，若整体吊装，则测量托轮组顶面中心的标高斜度。

精确测量时，也是测量托轮组顶面中心的标高及倾斜度。
