实验一等精度频率计的制作一、任务设计并制作一个等精度频率计。

二、要求和说明1、能够准确地测量1-1MHz方波（高电平接近单片机的VCC，低电平为0）的频率；2、测量的精度为≤±0.01%，测量速度≤1秒；3、适当扩展测试的功能，如脉宽、占空比的测量；3、尽可能地提高测量精度和测量速度；4、外围电路尽可能地简单。

三、方案参考用MCU频率测量方波频率的3种最基本方法为：测频法和测周法、多周期同步测频法。

测频法适合测量频率较高的脉冲，测周法适合测量频率较低的脉冲。

所谓的适合，主要是从测量的精度上考虑，因此测量不同频率范围的脉冲，需要将以上两种方法结合使用。

不管测频法还是测周法，其关键就是如何巧妙的设计和使用定时/计数器。

现在新型的MCU在定时/计数器单元上都增加了输入捕捉功能，学会掌握和正确使用这个输入捕捉功能能够大大提高频率测量的精度。

一般情况下，当测量频率的范围为1-1MHz、精度≤±0.01%时，可以分三段来进行测量。

1-100Hz采用测周法；100-10KHz采用多周期测频法；10KHz-1MHz采用测频法。

计数法：Fx = Nx±1/Tw Fx——信号频率Nx——计数个数Tw——计数时间这种测量方法的测量精度取决于计数时间和被测信号频率，当被测信号周期与计数时间相近时将产生较大误差。

少一个周期少一个周期多一个周期误差分析如下：测频法采用1秒内计数器计数的值来表达所测频率，该方法误差是绝对的，为±1，也就是±1Hz。

相对误差见下表：被测频率绝对误差测量精度1000000Hz ±1Hz ±0.0001%100000Hz ±1Hz ±0.001%10000Hz ±1Hz ±0.01%1000Hz ±1Hz ±0.1%100Hz ±1Hz ±1%1Hz ±1Hz ±100%从上表中可以看出，测频法在测量高频时测量精度好，频率越高精度越好。

微弱光信号的光电探测放大电路的设计对于各种微弱的被测量，例如弱光、弱磁、弱声、小位移、小电容、微流量、微压力、微振动和微温差等，一般都是通过相应的传感器将其转换为微电流或低电压，再经放大器放大其幅值以反映被测量的大小。

但是，由于被测量的信号很微弱，传感器的本底噪声、放大电路及测量仪器的固有噪声以及外界的干扰往往比有用信号的幅值大的多，同时，放大被测信号的过程也放大了噪声，而且必然还会附加一些额外的噪声，例如放大器的内部固有噪声和外部干扰的影响，因此，只有在有效地抑制噪声的条件下增大微弱信号的幅值，才能提取出有用信号。

本文针对检测微弱光信号的光电二极管放大电路，综合分析了其电路噪声、信号带宽及电路稳定性，在此基础上设计了一种低噪声光电信号放大电路，并给出电路参数选择方法。

1 基本电路光电二极管作为光探测器有两种应用模式如图1所示。

(1)光伏模式，如图1 (a)。

此时，光电二极管处于零偏置状态，不存在暗电流，低噪声，线性度好，因而适于精密领域。

本文就是以这种模式为例进行分析，实际应用中，这个电路一般还需在Rf上并联一个小电容Cs，从而使电路稳定。

(2)光导模式，如图1(b)。

这种模式需要给光电二极管加反向偏置电压，因而存在暗电流，产生噪声电流，同时因为非线性，一般应用在高速场合。

当光照射到光电二极管时，光电二极管产生一个与照明度成比例的微弱电流Ip，该电流流过跨接在放大器负输入端和输出端的反馈电阻Rf，将运算放大器视为理想放大器，根据理想运算放大器输入端的“虚断”特性，从而有E0=IpRf。

可以看出，光电二极管放大电路实际上是一个I／V转换电路。

这个电路看起来非常简单，只需一个反馈电阻，一个光电二极管和一个放大器便可实现。

从输出电压的线性表达式很容易推出，使反馈电阻Rf增大，将使得输出电压也成比例的增大。

经之前分析时，一般给出其典型值为100MΩ。

在下面的分析我们将看到，反馈电阻不但影响信号的带宽，而且影响整个电路噪声。

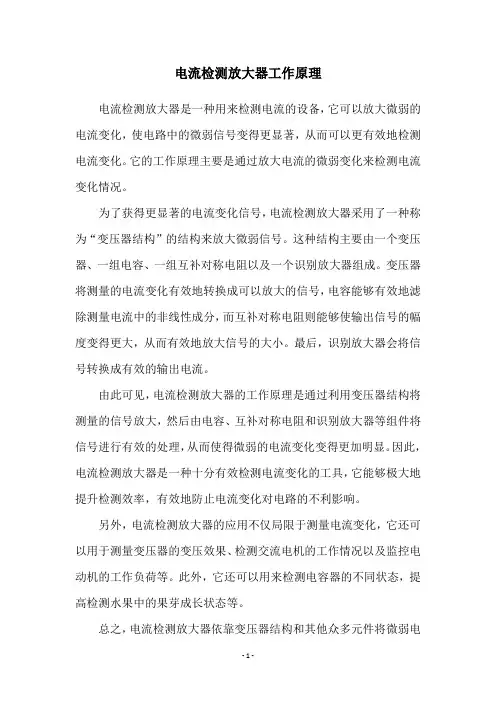

电流检测放大器工作原理
电流检测放大器是一种用来检测电流的设备，它可以放大微弱的电流变化，使电路中的微弱信号变得更显著，从而可以更有效地检测电流变化。

它的工作原理主要是通过放大电流的微弱变化来检测电流变化情况。

为了获得更显著的电流变化信号，电流检测放大器采用了一种称为“变压器结构”的结构来放大微弱信号。

这种结构主要由一个变压器、一组电容、一组互补对称电阻以及一个识别放大器组成。

变压器将测量的电流变化有效地转换成可以放大的信号，电容能够有效地滤除测量电流中的非线性成分，而互补对称电阻则能够使输出信号的幅度变得更大，从而有效地放大信号的大小。

最后，识别放大器会将信号转换成有效的输出电流。

由此可见，电流检测放大器的工作原理是通过利用变压器结构将测量的信号放大，然后由电容、互补对称电阻和识别放大器等组件将信号进行有效的处理，从而使得微弱的电流变化变得更加明显。

因此，电流检测放大器是一种十分有效检测电流变化的工具，它能够极大地提升检测效率，有效地防止电流变化对电路的不利影响。

另外，电流检测放大器的应用不仅局限于测量电流变化，它还可以用于测量变压器的变压效果、检测交流电机的工作情况以及监控电动机的工作负荷等。

此外，它还可以用来检测电容器的不同状态，提高检测水果中的果芽成长状态等。

总之，电流检测放大器依靠变压器结构和其他众多元件将微弱电
流变化放大，使得电流变化变得更加明显，从而可以更有效地检测电路中的电流变化情况。

这种设备的应用已经广泛应用于各种电子设备的检测和监测中，它以准确性高而闻名，与此同时，也能够有效防止电流变化对电路的不良影响，对于现代电子设备的稳定运行起到至关重要的作用。

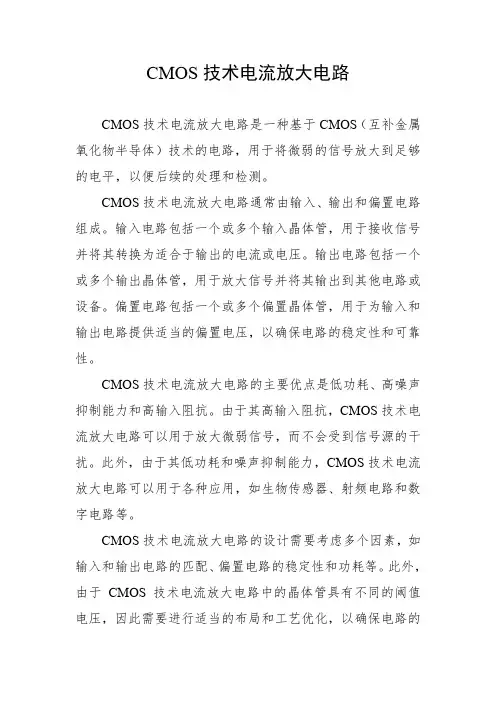

CMOS技术电流放大电路
CMOS技术电流放大电路是一种基于CMOS（互补金属氧化物半导体）技术的电路，用于将微弱的信号放大到足够的电平，以便后续的处理和检测。

CMOS技术电流放大电路通常由输入、输出和偏置电路组成。

输入电路包括一个或多个输入晶体管，用于接收信号并将其转换为适合于输出的电流或电压。

输出电路包括一个或多个输出晶体管，用于放大信号并将其输出到其他电路或设备。

偏置电路包括一个或多个偏置晶体管，用于为输入和输出电路提供适当的偏置电压，以确保电路的稳定性和可靠性。

CMOS技术电流放大电路的主要优点是低功耗、高噪声抑制能力和高输入阻抗。

由于其高输入阻抗，CMOS技术电流放大电路可以用于放大微弱信号，而不会受到信号源的干扰。

此外，由于其低功耗和噪声抑制能力，CMOS技术电流放大电路可以用于各种应用，如生物传感器、射频电路和数字电路等。

CMOS技术电流放大电路的设计需要考虑多个因素，如输入和输出电路的匹配、偏置电路的稳定性和功耗等。

此外，由于CMOS技术电流放大电路中的晶体管具有不同的阈值电压，因此需要进行适当的布局和工艺优化，以确保电路的
稳定性和可靠性。

小信号放大和检波电路-概述说明以及解释1.引言1.1 概述概述部分的内容可以如下编写：在电子工程学中，小信号放大和检波电路是两个非常重要的电路技术。

小信号放大电路被广泛应用于电子设备中，用于放大微弱的信号，使其能够被后续的电路部分处理。

而检波电路则用于将信号转换为可测量或可用于其他用途的形式。

小信号放大电路的作用在于将微弱的信号放大到可以进行后续处理的程度。

对于一些微弱的输入信号，如传感器输出、天线接收到的无线信号等，需要经过放大才能提供足够的幅度和信噪比。

小信号放大电路的基本原理是通过扩大信号的振幅，同时保持信号的形状不发生失真。

常见的小信号放大电路类型包括共射放大器、共基放大器、共集放大器等。

检波电路则用于将信号转换为可以进行测量或其他用途的形式。

在无线通信系统中，检波电路常用于将调制信号解调出来，恢复原始的基带信息。

在音频领域，检波电路常用于音频信号的放大、录制和播放等。

检波电路的基本原理是通过对输入信号进行非线性操作，将其转换为包络信号或直流成分。

常见的检波电路类型包括整流器、解调器和鉴频器等。

小信号放大和检波电路在各个领域都有广泛的应用。

在通信技术中，小信号放大电路在无线传输、射频电路和调制解调等方面起着重要作用。

检波电路则在无线通信、音频处理和数据采集等领域具有重要应用。

随着科技的不断进步和应用需求的不断增加，对小信号放大和检波电路的研究和应用也将不断深入，为各个领域的发展提供强有力的支持。

文章结构部分的内容应该包含有关整篇文章的结构和内容安排的说明。

可以参考以下内容撰写文章1.2的内容：1.2 文章结构本文主要讨论小信号放大和检波电路的原理、类型及其应用前景。

为了使读者更好地理解文章内容，本文按照以下结构组织：引言部分将首先对文章的主题进行概述，介绍小信号放大和检波电路的基本概念和作用。

然后，详细阐述本文的目的和意义，以引起读者的兴趣和阅读动力。

正文部分分为两个主要部分：小信号放大电路和检波电路。

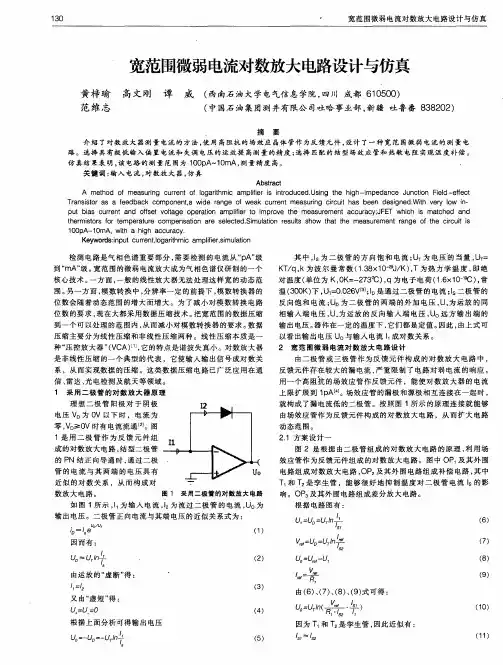

微弱电流检测技术分析摘要：微弱电流有个广为人知的定义，即小于10-6安培的电流。

由于其极易为噪声淹没的特性，如何抵御噪声，如何把有用信号从噪声中提取就成为了微弱电流检测技术中克敌制胜的关键。

总体说来有两种检测方法，一是I-V变换法，另一是I-F变换法。

关键词：微弱电流；检测；噪声；I-V变换法；I-F变换法0 前言微弱电流即为小于10-6安培的电流[1]，在影响国计民生的半导体、微纳加工以及绝缘材料的生产和应用方面有着不可替代的作用。

由于其易被噪声掩盖的特性，如何抵御噪声的干扰并成功提取，就成为了重中之重。

因此，微弱电流检测本质上是一种抑制噪声的技术[2]。

上世纪50 年代，霍夫斯塔德（Hafstad）通过FP-54静电计管，用几分钟时间测出了3×10-19A 的电流[3]。

Chaplin 在1957 年完成了第一台晶体管的载波调制直流放大器，它具有10-9A 的微弱电流检测能力[3]。

在普通放大电路中，McCaslin也做到了把低泄露绝缘栅场效应管灵活运用，最终实测电流达到10-15A [3]。

随着集成电路技术的发展，现在微弱电流检测的仪器已经商业化。

1 微弱电流检测技术的方法在目前条件下，一般用两种方法检测微弱电流。

其一为先令微弱电流通过高值电阻，从而转化成电压，接着测量相对较大电压的电流，即I-V变换；其二是通过把微弱电流转化成频率的方法得到电流信息，即I-F变换。

1.1 I-V变换法由于转换方式的不同，本方法可以分为：其一高输入阻抗法，该方法是将输入电流转换成高值电阻两端的电压；另一种是积分法，该方法是将输入电流对放大器连接的电容充电，在放大器的输出端产生电压。

高输入阻抗法也被称为直放式。

此时运算放大器转换后，输出电压与输入电流的关系则为：V0=-Ii×Rf噪声和漂移问题影响着微弱电流检测的分辨率和灵敏度，为此降噪降漂是测量技术的核心。

众所周知再波放大线性组件技术虽然不能有效的降低噪声，但是解决漂移问题还是不错的。

光电检测技术——微弱光检测一、相关检测原理 (2)1 相关函数 (2)2、相关检测 (3)二、锁定放大器 (6)1、基本原理 (6)2、锁定放大器的主要参数 (8)三、光子计数技术 (10)1、基本原理 (10)2、光子计数器的组成 (13)3、光电倍增管 (14)4、光子计数系统的测量误差 (15)在许多研究和应用领域中,都涉及到微弱信号的精密测量.然而，由于任何一个系统部必然存在噪声，而所测量的信号本身又相当微弱，因此，如何把淹没于噪声中的有用信号提取出来的问题具有十分重要的意义。

在光电探测系统中，噪声来自信号光、背景光、光电探测器及电子电路。

通常抑制这些光学噪声和干扰的方法是：合理压缩系统视场,在光学系统结构上抑制背景光，加适当光谱滤波器，空间滤波器等以抑制背景光干扰。

合理选择光信号的调制频率，使信号频率远离市电（50Hz)频率和空间高频电磁波频率，偏离l／f噪声为主的区域，以使光电探测系统在工作的波段范围内达到较高的信噪比。

此外，在电子学信号处理系统中采用低噪声放大技术,选取适当的电子滤波器限制系统带宽，以抑制内部噪声及外部干扰。

保证系统的信噪比大大改善，即使信号较微弱时，也能得到S/N>1的结果。

但当信号非常微弱，甚至比噪声小几个数量级或者说信号完全被噪声深深淹没时，再采用上述的办法，就不会有效,必须利用信号和噪声在时间特性方面的差别，也即利用信号和噪声在统计特性上的差别去区分它们，来提取被噪声淹没的极微弱信号，即采用相关检测原理来提取信号。

一、相关检测原理利用信号在时间上相关这一特性，可以把深埋于噪声中的周期信号提取出来,这种摄取方法称为相关检测或相干接收，是微弱信号检测的基础。

信号的相关性用相关函数采描述，它代表线性相关的度量,是随机过程在两个不同时间相关性的一个重要统计参量。

1 相关函数相关函数R xy是度量两个随机过程x(t），y（t)间的相关性函数，定义为（1）式中τ为所考虑时间轴上两点间的时间间隔.如果两个随机过程互相完全没有关系(例如信号与噪声,则其互相关因数将为一个常数，并等于两个变化量平均值的乘积；若其中一个变化量平均值为零(例如噪声），则两个变化量互相关函数R xy将处处为零，即完全独立不相关.如果两个变化量是具有相同基波频率的周期函数，则它们的互相关函数将保存它们基波频率以及两者所共有的谐波。

目录1、设计背景 (1)2、设计方案选择 (1)2.1典型的微电流测量方法 (1)2.1.1开关电容积分法[1] (1)2.1.2运算放大器法 (2)2.1.3场效应管+运算放大器法 (2)2.2总体设计方案 (3)3、具体设计方案及元器件的选择 (4)3.1稳流信号源问题 (4)3.2I/V转换及信号滤波放大 (5)3.2.1前级放大 (5)3.2.2滤波及后级放大电路 (6)3.2.3运算放大器的选取 (6)3.3量程自动转换 (6)3.4信号采集处理 (7)4、软件仿真结果 (8)5、参考资料 (9)微电流测试电路设计1、设计背景微电流是指其值小于-610A的电流,微电流检测属于微弱信号检测的一个分支，是一门针对噪声的技术,它注重的是如何抑制噪声和提高信噪比。

该技术在军事侦察、物理学、化学、电化学、生物医学、天文学、地学、磁学等许多领域具有广泛的应用。

我们所研究的微电流检测主要针对电力系统中的绝缘材料，因为现代国民经济对电力供应的依赖性日益增大，电力系统的规模、容量也在不断扩大。

而电气设备的绝缘材料往往是电力系统中的重要组成部分，绝缘材料的漏电流情况严重会造成电力系统的重大损失。

微电流检测是通过对泄漏电流的测量来评估绝缘材料状况的有效方法。

近年来,针对微弱电流的信噪改善比SNIR已能达到1了，目前国内做得比较好的单位是南京大学,其独家生产的ND-501型微弱信号检测实验综合装置己被国内至少76家高等院校使用。

但其产品价格昂贵,少则几千元,多则几万元，例如HB-831型pA级电流放大器、HB-834型四通道pA级电流放大器、HB-838型八通道pA级电流放大器的售价分别为4100元/台、13000元/台、22000元/台。

所以，研制高精度、寿命长、成本低、电路简单的微电流检测仪具有重要的现实意义及理论参考价值。

为了达成目标，我们需要重点考虑以下几个问题：10 A（本设计要求）的稳流信号源的实现（1）如何获得实验信号，即电流为12问题；（2）如何将微弱电流信号转换成易于操作的信号；（3）怎样将微弱信号提取放大；（4）如何实现量程的自动转换问题；（5）将实际中的模拟信号转换成数字信号；（6）实现对数字信号的处理和显示。

微弱信号放大电路的设计引言在现代电子技术中，微弱信号的放大是一项非常重要的技术。

无论是在通信系统、医疗设备还是科学实验中，都需要对微弱信号进行放大以便于后续处理和分析。

本文将探讨微弱信号放大电路的设计原理、方法和技术要点。

微弱信号放大电路的重要性微弱信号放大电路的设计是电子技术领域中的核心问题之一。

微弱信号常常受到各种干扰和噪声的干扰，需要经过放大才能得到准确的测量结果。

因此，设计一种高性能的微弱信号放大电路是非常必要的。

设计目标设计微弱信号放大电路时，需要考虑以下几个目标：1.高增益：放大倍数越大，信号放大效果越好。

2.低噪声：尽量减小电路本身引入的噪声，以避免对微弱信号产生干扰。

3.幅频特性：保持电路在一定频率范围内的放大倍数稳定。

4.直流稳定性：保持电路在直流工作点上的稳定性，避免信号偏移。

5.低功耗：尽量减小电路的功耗，提高电路的效率。

设计原理微弱信号放大电路的设计原理主要包括以下几个方面：1.放大器类型的选择：根据应用需求选择合适的放大器类型，常见的有共射放大器、共基放大器和共集放大器。

2.反馈电路的应用：通过合理选择反馈电阻和电容来控制放大倍数和频率响应，并提高电路的稳定性。

3.噪声分析和抑制：通过降低电路本身的噪声来提高信号与噪声的比值。

4.负载匹配：保证负载与放大器之间的匹配，提高信号传输的效率。

5.电源稳定性：保证电源电压的稳定性，避免对信号放大产生影响。

设计方法在进行微弱信号放大电路的设计时，可以采用以下几个方法：1.参考已有设计方案：查阅相关文献和资料，了解已有设计方案的性能指标和实现方法，从中找到适合自己应用的方案。

2.仿真和优化：使用电子设计自动化(EDA)软件进行电路仿真，通过调整电路参数和拓扑结构来优化电路性能。

3.实验验证：通过实际电路搭建和测试，验证设计方案的可行性和性能指标是否满足要求。

4.反馈调整：根据实际测试结果，进行反馈调整，进一步优化电路性能。

电路设计要点在微弱信号放大电路的设计中，有以下几个关键要点需要注意：超前放大器的设计要点1.输入信号的阻抗：保持输入信号的阻抗与信号源的阻抗匹配，以最大限度地传输信号能量。

微电流放大器工作原理
微电流放大器是一种专门用来放大微弱电流信号的电子元件或电路。

它的工作原理可以概括为以下几个步骤：
1. 输入阶段：微电流放大器的输入阶段接收到微弱电流信号。

这个输入阶段通常由一个电流输入放大器组成。

电流输入放大器的作用是将输入的微弱电流信号转化为对应的电压信号。

通常情况下，这个电流输入放大器会使用一个高阻抗的输入端，以保持输入电流信号的准确性。

2. 放大阶段：转化为电压信号后，微电流放大器会通过一个或多个放大器级别，将电压信号进行放大。

这些放大器级别通常采用共集电极放大器（Emitter Follower）或共源放大器（Common Source Amplifier）等放大电路。

这些电路都利用了晶体管或场效应晶体管等半导体器件的放大特性，将电压信号进行增强。

3. 输出阶段：经过放大后的电压信号会被送入微电流放大器的输出阶段。

输出阶段通常由一个输出放大器组成，将放大后的电压信号转化为输出电流信号。

这个输出放大器通常采用B 类或AB类功放电路，以提供较大的输出电流能力。

4. 反馈控制：为了确保微电流放大器的线性度、稳定性和准确性，通常会采用反馈控制技术。

这种技术可以将输出信号与输入信号进行比较，并输出一个误差信号，通过调节放大器的增益或其他参数，使得误差信号趋近于零，从而达到放大器的稳定工作。

总的来说，微电流放大器通过将微弱的电流信号转化为电压信号，并经过放大和输出等阶段，最终实现对微弱电流信号的放大。

同时，通过反馈控制技术，可以提高放大器的性能和稳定性。

小电流的放大滤波电路小电流的放大滤波电路1. 引言在现代电子技术中，小电流的放大滤波电路扮演着重要的角色。

我们常常遇到需要提取并放大微弱信号的情况，比如传感器信号、生物电流等。

然而，这些微弱信号常常混杂着噪声和杂波，使得要有效地提取有用信号变得非常困难。

为了解决这个问题，我们需要设计一种能够放大微弱信号并滤除杂波的电路，即小电流的放大滤波电路。

2. 小电流放大电路小电流放大电路是一种能够将微弱的电流信号放大到可以被后续电路处理的强度的电路。

该电路通常由放大器和滤波器组成。

放大器负责将输入电流放大，而滤波器则用于滤除杂波和衰减不需要的频率成分。

3. 放大器的选择当设计小电流放大电路时，选择合适的放大器至关重要。

放大器应具有高增益、低噪声和低失真等特性。

常见的放大器类型包括运算放大器、差分放大器和仪器放大器。

根据具体的应用需求，选择合适的放大器构成放大电路。

4. 滤波器的设计滤波器在小电流放大电路中起着至关重要的作用。

它能够通过选择性地滤除不需要的频率成分，从而增加信号与噪声的比例。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

在设计滤波器时，需要考虑截止频率、滚降率和幅频特性等参数，以满足实际应用需求。

5. 例子和应用小电流的放大滤波电路在许多领域中有着广泛的应用。

在医疗领域，心电图、脑电图等都是通过放大滤波电路来实现对生物电流的提取和分析。

在工业控制中，温度、压力等传感器的输出信号也常常需要经过放大滤波电路进行处理。

生物传感器、电化学传感器等设备也离不开小电流的放大滤波电路。

6. 个人观点和理解对于我个人而言，小电流的放大滤波电路是一项挑战性很高的技术。

在设计电路时，需要综合考虑信号与噪声之间的比例、幅频特性和相频特性等方面。

还需要注意电路的稳定性、可靠性和成本等因素。

虽然小电流的放大滤波电路并不是一项容易的技术，但它在许多领域中都有着重要的应用，对于推动科学和技术的发展具有重要意义。
