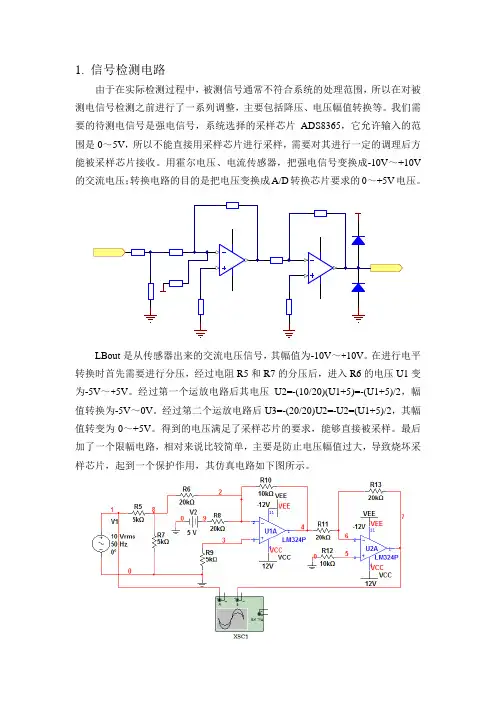

信号检测与处理电路

1. 信号检测电路
由于在实际检测过程中，被测信号通常不符合系统的处理范围，所以在对被测电信号检测之前进行了一系列调整，主要包括降压、电压幅值转换等。

我们需要的待测电信号是强电信号，系统选择的采样芯片ADS8365，它允许输入的范围是0～5V，所以不能直接用采样芯片进行采样，需要对其进行一定的调理后方能被采样芯片接收。

用霍尔电压、电流传感器，把强电信号变换成-10V～+10V 的交流电压；转换电路的目的是把电压变换成A/D转换芯片要求的0～+5V电压。

LBout是从传感器出来的交流电压信号，其幅值为-10V～+10V。

在进行电平转换时首先需要进行分压，经过电阻R5和R7的分压后，进入R6的电压U1变为-5V～+5V。

经过第一个运放电路后其电压U2=-(10/20)(U1+5)=-(U1+5)/2，幅值转换为-5V～0V。

经过第二个运放电路后U3=-(20/20)U2=-U2=(U1+5)/2，其幅值转变为0～+5V。

得到的电压满足了采样芯片的要求，能够直接被采样。

最后加了一个限幅电路，相对来说比较简单，主要是防止电压幅值过大，导致烧坏采样芯片，起到一个保护作用，其仿真电路如下图所示。

其中A波形为从滤波器出来的10V交流电压信号，B波形为经过电平转换后0～5V交流电压信号，满足了设计要求。

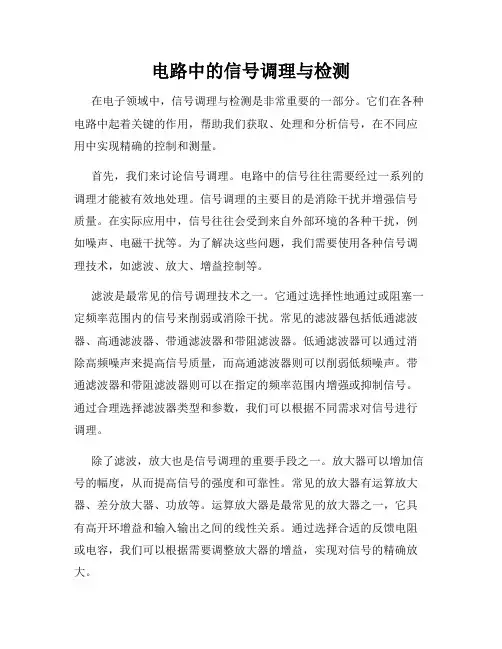

电路中的信号调理与检测在电子领域中，信号调理与检测是非常重要的一部分。

它们在各种电路中起着关键的作用，帮助我们获取、处理和分析信号，在不同应用中实现精确的控制和测量。

首先，我们来讨论信号调理。

电路中的信号往往需要经过一系列的调理才能被有效地处理。

信号调理的主要目的是消除干扰并增强信号质量。

在实际应用中，信号往往会受到来自外部环境的各种干扰，例如噪声、电磁干扰等。

为了解决这些问题，我们需要使用各种信号调理技术，如滤波、放大、增益控制等。

滤波是最常见的信号调理技术之一。

它通过选择性地通过或阻塞一定频率范围内的信号来削弱或消除干扰。

常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器可以通过消除高频噪声来提高信号质量，而高通滤波器则可以削弱低频噪声。

带通滤波器和带阻滤波器则可以在指定的频率范围内增强或抑制信号。

通过合理选择滤波器类型和参数，我们可以根据不同需求对信号进行调理。

除了滤波，放大也是信号调理的重要手段之一。

放大器可以增加信号的幅度，从而提高信号的强度和可靠性。

常见的放大器有运算放大器、差分放大器、功放等。

运算放大器是最常见的放大器之一，它具有高开环增益和输入输出之间的线性关系。

通过选择合适的反馈电阻或电容，我们可以根据需要调整放大器的增益，实现对信号的精确放大。

除了信号调理，信号检测也是电路中的重要环节。

信号检测的主要目的是确定信号的存在和参数，例如频率、幅度、相位等。

对于连续信号，我们通常使用一些传统的检测方法，如幅度检测和频谱分析。

幅度检测可以通过采样和测量信号的幅值来确定信号的强度和变化。

频谱分析则可以将信号分解成不同频率分量，帮助我们研究和理解信号的频域特性。

对于数字信号，我们通常使用数字信号处理技术进行检测和处理。

数字信号处理涉及到信号的数字化、滤波和变换等过程。

通过AD转换器，我们可以将连续信号转换为数字信号，并利用数字滤波器对信号进行滤波。

此外，我们还可以使用快速傅里叶变换等技术对信号进行频谱分析和频域处理。

什么是信号处理电路？信号处理电路是电子工程中的一个重要分支，它主要研究如何对信号进行处理和转换。

信号处理电路的应用非常广泛，涵盖了通信、电子设备、医疗仪器、雷达、音频设备等多个领域。

本文将从基本原理、应用领域和设计方法三个方面介绍信号处理电路的相关知识。

1. 基本原理信号处理电路是利用各种电子元件和电路将原始信号转换成我们所需要的信号。

它主要包括信号采样、信号滤波、信号增益、信号变换等几个主要环节。

其中，信号采样是指将连续信号转换成离散信号的过程，信号滤波是消除噪声对信号质量的影响，信号增益是调节信号幅度的大小，信号变换是将信号从一个域转换到另一个域。

通过这些处理，我们可以得到更符合我们需求的信号。

2. 应用领域信号处理电路广泛应用于通信、电子设备、医疗仪器、雷达、音频设备等领域。

在通信中，信号处理电路可以对信号进行编码、解码、调制、解调等处理，以实现高效的数据传输。

在电子设备中，信号处理电路能够提高系统的稳定性和可靠性，提供更好的用户体验。

在医疗仪器中，信号处理电路可以用于对生理信号的采集和处理，实现精密的医学诊断。

在雷达和音频设备中，信号处理电路可以对信号进行滤波、增益、变换等处理，以提高目标检测和音频质量。

3. 设计方法设计信号处理电路需要考虑多个因素，包括信号特征、处理要求、电路复杂度、成本、功耗等。

在设计过程中，需要选择合适的电子元件和电路拓扑结构，并根据具体需求进行参数调整和优化。

通常，设计师需要充分了解信号的特点和所需的处理效果，灵活选择合适的算法和电路方案。

此外，对于大规模信号处理系统，还需要考虑多个电路模块之间的协同工作和数据传输。

总结：信号处理电路是电子工程中的重要分支，它通过对信号采样、滤波、增益、变换等处理，将原始信号转换成我们所需要的信号。

信号处理电路在通信、电子设备、医疗仪器、雷达、音频设备等领域有着广泛的应用。

在设计信号处理电路时，需要考虑信号特征、处理要求、电路复杂度、成本、功耗等因素，并选择合适的元件和电路拓扑结构。

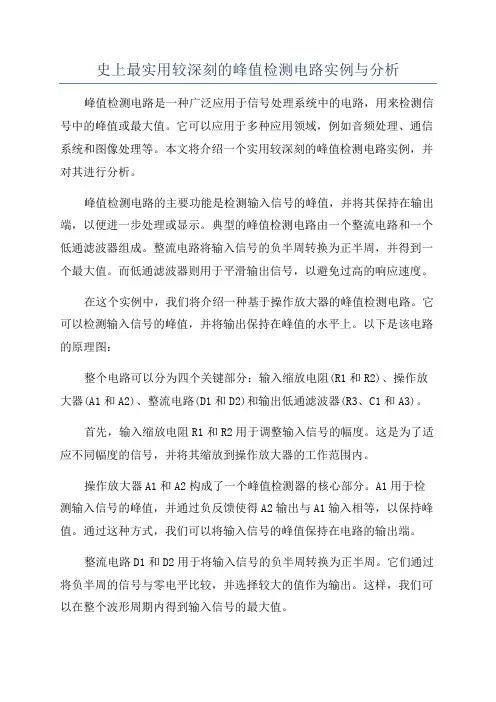

史上最实用较深刻的峰值检测电路实例与分析峰值检测电路是一种广泛应用于信号处理系统中的电路，用来检测信号中的峰值或最大值。

它可以应用于多种应用领域，例如音频处理、通信系统和图像处理等。

本文将介绍一个实用较深刻的峰值检测电路实例，并对其进行分析。

峰值检测电路的主要功能是检测输入信号的峰值，并将其保持在输出端，以便进一步处理或显示。

典型的峰值检测电路由一个整流电路和一个低通滤波器组成。

整流电路将输入信号的负半周转换为正半周，并得到一个最大值。

而低通滤波器则用于平滑输出信号，以避免过高的响应速度。

在这个实例中，我们将介绍一种基于操作放大器的峰值检测电路。

它可以检测输入信号的峰值，并将输出保持在峰值的水平上。

以下是该电路的原理图：整个电路可以分为四个关键部分：输入缩放电阻(R1和R2)、操作放大器(A1和A2)、整流电路(D1和D2)和输出低通滤波器(R3、C1和A3)。

首先，输入缩放电阻R1和R2用于调整输入信号的幅度。

这是为了适应不同幅度的信号，并将其缩放到操作放大器的工作范围内。

操作放大器A1和A2构成了一个峰值检测器的核心部分。

A1用于检测输入信号的峰值，并通过负反馈使得A2输出与A1输入相等，以保持峰值。

通过这种方式，我们可以将输入信号的峰值保持在电路的输出端。

整流电路D1和D2用于将输入信号的负半周转换为正半周。

它们通过将负半周的信号与零电平比较，并选择较大的值作为输出。

这样，我们可以在整个波形周期内得到输入信号的最大值。

最后，输出低通滤波器R3、C1和A3用于平滑输出信号，并避免过高的响应速度。

通过选择合适的滤波器参数，可以使得输出信号更加平滑，并适应不同的应用需求。

以上是该峰值检测电路的分析。

它能够实时检测输入信号的峰值，并将其保持在输出端。

这对于很多应用领域都是非常实用的，例如音频处理中的音量调节、通信系统中的信号强度检测和图像处理中的边缘检测等。

总结起来，峰值检测电路是一种实用且较深刻的电路设计。

充电桩控制导引信号产生、检测电路及数据处理方法与流程
充电桩控制导引信号产生、检测电路及数据处理方法包括以下步骤：
1. 通过光耦、输出电阻、共模抑制模块以及差模抑制模块，将输入端的脉宽调制信号耦合到输出端，以产生充电桩控制导引信号。

2. 通过比较器将电池电压与预设电压进行比较，当电池电压大于等于预设电压时，输出低电平信号，反之输出高电平信号，以此控制主电路的导通和关断，同时中央处理器持续输出预设信号，控制接触器保持常闭，发电机组停止工作，当电池电压再次大于等于预设电压时，中央处理器输出不同频率的信号，控制接触器阶段性断开，发电机组恢复工作。

3. 通过奇异点处理公式，对采样数据中上升沿、下降沿以及受载波通讯影响的数据进行剔除，以保证数据的可靠性和准确性。

以上步骤完成后，就可以实现充电桩控制导引信号的产生、检测和处理。

信号检测及处理电路图
下图是由红热释电红外传感器、光敏电阻、BISS0001组成的信号检测及处理电路。

红热释电红外传感器只对波长为10μm(人体辐射红外线波长)左右的红外辐射敏感，所以除人体以外的其他物体不会引发探头动作。

探头内包含两个互相串联或并联的热释电元，而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。

一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，于是输出检测信号。

BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。

当外界光强较强时，光敏电阻阻值很小，BISS0001检测到低电平，从而封锁14脚，禁止传感器infare1的信号。

当外界光强较弱时，光敏电阻阻值很大，BISS0001检测到低电平，开启14脚;infare1检测到人体信号时，产生微弱的信号输出，经R5、R1005、R4、C1、C6、C7组成的信号放大滤波电路。

R1000、R1001、C1000和C1001组成的延时电路。

信号经处理后从2脚输出。

表面肌电信号检测电路的多通道数据同步与处理表面肌电信号（Surface electromyography，sEMG）是一种用来检测肌肉活动的非侵入性技术。

sEMG信号具有多通道性，即可以同时采集来自不同肌肉群的信号。

在多通道数据采集过程中，需要解决数据同步与处理的问题，以确保数据的准确性和可靠性。

一、数据同步的重要性sEMG信号的采集过程中，通常会使用多个传感器来获取不同部位的信号。

然而，由于不同传感器之间的触发或采样时间存在微小差异，导致数据之间存在时间偏移。

若未进行同步处理，将会对后续数据分析的结果产生负面影响。

二、多通道数据同步方法在多通道数据同步方面，有多种方法可供选择，如硬件同步和软件同步。

1. 硬件同步方法硬件同步方法通过外部触发信号和时钟信号来确保数据的同步采集。

具体实现方法包括：- 使用专门的同步电路，通过触发器将不同通道的采样信号同步；- 采用一致的时钟源，使不同通道的采样频率相同；- 借助同步电源，确保不同通道的传感器工作在同一电压或电流水平。

2. 软件同步方法软件同步方法通过信号处理算法来实现数据的同步。

主要步骤包括：- 采集所有通道的原始数据；- 对数据进行预处理，去除噪声和干扰；- 通过时间戳或触发信号，对不同通道的数据进行对齐；- 调整采样频率，使得不同通道的数据以相同的速率进行存储。

三、多通道数据处理方法在多通道数据采集后，需要进行一系列处理方法，以提取有用信息并消除噪声。

1. 滤波处理sEMG信号存在大量噪声，影响数据的准确性。

滤波处理可以采用低通滤波器、高通滤波器、带通滤波器等来消除噪声，同时保留信号的主要频域特征。

2. 特征提取特征提取是对sEMG信号进行分析和处理的重要步骤。

常用的特征提取方法包括时域特征和频域特征两种。

时域特征包括均值、方差、波形长度等；频域特征则包括功率谱密度、谱熵等。

3. 模式识别与分类通过设计有效的模式识别算法，可以将sEMG信号与相应的肌肉活动进行关联，并对不同运动状态进行分类。

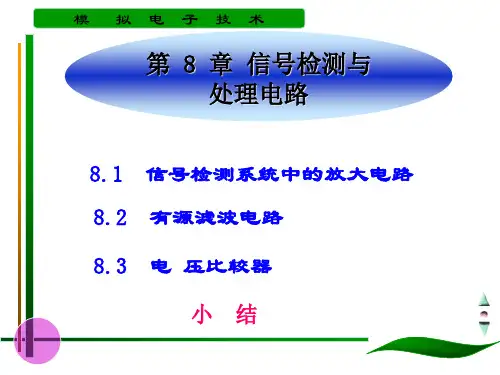

第8章信号检测与处理电路8.1 教学内容与要求本章重点讲述集成运放在信号检测与处理中的应用，介绍了集成运放在解决实际工程问题中的作用，以及信号检测系统中常用的仪用放大电路、有源滤波器电路、电压比较器电路的组成结构、工作原理及工程应用。

教学内容与教学要求如表8.1所示。

表8.1 第8章教学内容与要求特性难以匹配，电阻值也不可能特别精确，因此放大还有一定的误差，在要求较高的场合，可采用集成仪用放大器。

电荷放大器可以将电荷量转换成电压量，主要用于电容类传感器的电荷放大。

采样保持电路用于A/D 转换过程中，保持采样值不变，直到A/D转换结束。

精密整流电路用于对小信号的整流。

8.2.2 有源滤波电路1. 滤波电路的基础知识（1）滤波电路的功能：选择有用频率信号，同时抑制无用频率成分。

（3）对滤波电路频率特性的要求：通常把能够通过的信号频率范围定义为滤波器的通带，在通带内，滤波电路的增益应为保持为常数。

把受阻或衰减的信号频率范围称为阻带，在阻带内，滤波电路的增益应该为零或很小。

（3）滤波电路的分类：按处理的信号不同，可分为模拟滤波电路和数字滤波电路。

按使用的元件不同，分为LC滤波器、RC滤波器和RLC滤波器。

按有无使用有源器件分，有源滤波器和无源滤波器。

按幅频特性不同，分为低通滤波器、高通滤波器、带通滤波器、带阻滤波器和全通滤波器。

（4）滤波电路的主要参数①通带电压增益A up对于低通电路，A up是频率f=0时的输出电压与输入电压之比；对于高通滤波电路，当集成运放性能理想时，A up是频率f=∞时的输出电压与输入电压之比。

（1）在频率特性性上的对偶关系当低通滤波电路和高通滤波电路的通带增益和截止频率分别相等时，两者的幅频特性曲线相对于垂直线f=f0对称。

（2）在传递函数上的对偶关系将低通中的sC换成1/R，而将R换成1/(sC)，则变成对应的高通滤波电路的传递函数。

（3）在电路结构上的对偶关系把低通滤波电路中起滤波作用的R换成C，以及起滤波作用的C换成R，则低通滤波电路就转化为对应的高通滤波电路了。
