逻辑电平信号检测电路

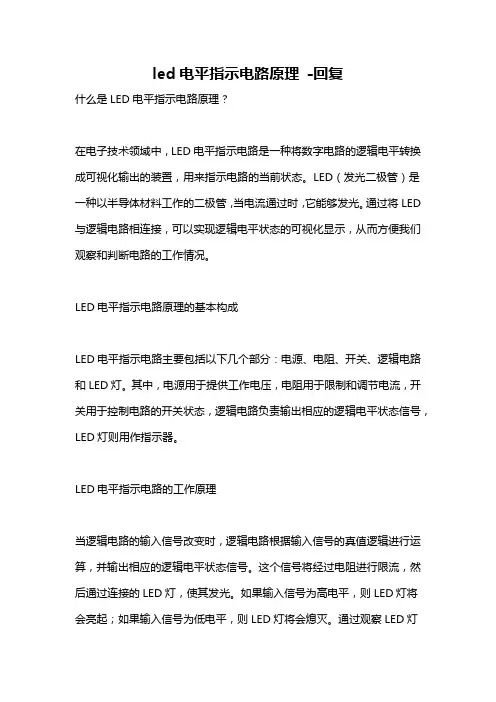

led电平指示电路原理-回复什么是LED电平指示电路原理？在电子技术领域中，LED电平指示电路是一种将数字电路的逻辑电平转换成可视化输出的装置，用来指示电路的当前状态。

LED（发光二极管）是一种以半导体材料工作的二极管，当电流通过时，它能够发光。

通过将LED 与逻辑电路相连接，可以实现逻辑电平状态的可视化显示，从而方便我们观察和判断电路的工作情况。

LED电平指示电路原理的基本构成LED电平指示电路主要包括以下几个部分：电源、电阻、开关、逻辑电路和LED灯。

其中，电源用于提供工作电压，电阻用于限制和调节电流，开关用于控制电路的开关状态，逻辑电路负责输出相应的逻辑电平状态信号，LED灯则用作指示器。

LED电平指示电路的工作原理当逻辑电路的输入信号改变时，逻辑电路根据输入信号的真值逻辑进行运算，并输出相应的逻辑电平状态信号。

这个信号将经过电阻进行限流，然后通过连接的LED灯，使其发光。

如果输入信号为高电平，则LED灯将会亮起；如果输入信号为低电平，则LED灯将会熄灭。

通过观察LED灯的亮灭状态，我们可以清晰地知道逻辑电路当前的工作状态。

LED电平指示电路的实际应用LED电平指示电路在数字逻辑电路设计和电子电路实验中广泛应用。

例如，在计算机硬件中，LED电平指示电路经常用于显示操作状态，如电源指示灯、硬盘活动指示灯、网络状态指示灯等。

此外，它还经常应用于电子仪器设备、通信设备、汽车电路和电源管理等领域中，用于指示设备的工作状态和报警提示。

设计LED电平指示电路的注意事项在设计LED电平指示电路时，我们需要注意以下几点：1. 进行合理的电源设计：确保电源稳定，并符合LED的工作电压和电流要求，以避免过电流或电压过高导致LED灯损坏。

2. 选择合适的电阻：根据LED的额定工作电流和电源电压计算出适合的限流电阻值，以确保电流适中，延长LED的使用寿命。

3. 合理布局：保持LED与逻辑电路的连接线尽量短，以降低电阻和干扰。

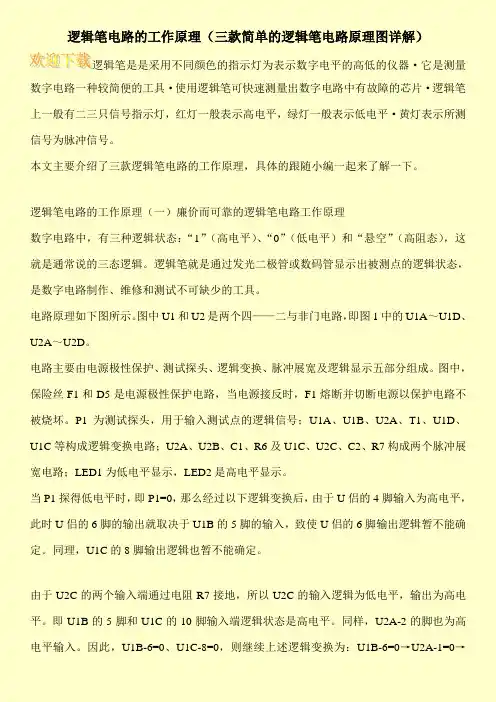

逻辑笔电路的工作原理（三款简单的逻辑笔电路原理图详解）逻辑笔是是采用不同颜色的指示灯为表示数字电平的高低的仪器·它是测量数字电路一种较简便的工具·使用逻辑笔可快速测量出数字电路中有故障的芯片·逻辑笔上一般有二三只信号指示灯，红灯一般表示高电平，绿灯一般表示低电平·黄灯表示所测信号为脉冲信号。

本文主要介绍了三款逻辑笔电路的工作原理，具体的跟随小编一起来了解一下。

逻辑笔电路的工作原理（一）廉价而可靠的逻辑笔电路工作原理数字电路中，有三种逻辑状态：“1”（高电平）、“0”（低电平）和“悬空”（高阻态），这就是通常说的三态逻辑。

逻辑笔就是通过发光二极管或数码管显示出被测点的逻辑状态，是数字电路制作、维修和测试不可缺少的工具。

电路原理如下图所示。

图中U1和U2是两个四——二与非门电路，即图1中的U1A～U1D、U2A～U2D。

电路主要由电源极性保护、测试探头、逻辑变换、脉冲展宽及逻辑显示五部分组成。

图中，保险丝F1和D5是电源极性保护电路，当电源接反时，F1熔断并切断电源以保护电路不被烧坏。

P1为测试探头，用于输入测试点的逻辑信号；U1A、U1B、U2A、T1、U1D、U1C等构成逻辑变换电路；U2A、U2B、C1、R6及U1C、U2C、C2、R7构成两个脉冲展宽电路；LED1为低电平显示，LED2是高电平显示。

当P1探得低电平时，即P1=0，那么经过以下逻辑变换后，由于U侣的4脚输入为高电平，此时U侣的6脚的输出就取决于U1B的5脚的输入，致使U侣的6脚输出逻辑暂不能确定。

同理，U1C的8脚输出逻辑也暂不能确定。

由于U2C的两个输入端通过电阻R7接地，所以U2C的输入逻辑为低电平，输出为高电平。

即U1B的5脚和U1C的10脚输入端逻辑状态是高电平。

同样，U2A-2的脚也为高电平输入。

因此，U1B-6=0、U1C-8=0，则继续上述逻辑变换为：U1B-6=0→U2A-1=0→。

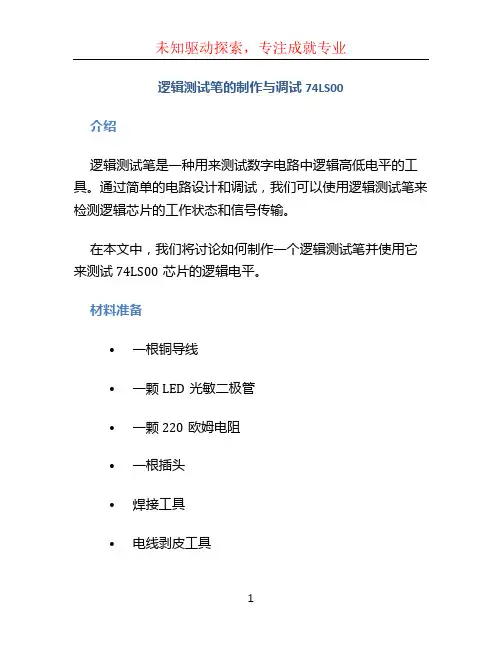

逻辑测试笔的制作与调试74LS00介绍逻辑测试笔是一种用来测试数字电路中逻辑高低电平的工具。

通过简单的电路设计和调试，我们可以使用逻辑测试笔来检测逻辑芯片的工作状态和信号传输。

在本文中，我们将讨论如何制作一个逻辑测试笔并使用它来测试74LS00芯片的逻辑电平。

材料准备•一根铜导线•一颗LED光敏二极管•一颗220欧姆电阻•一根插头•焊接工具•电线剥皮工具下面是制作逻辑测试笔的步骤：步骤1：准备工作收集所需材料，并保证工作场所清洁整齐。

步骤2：准备LED光敏二极管通过电线剥皮工具剥开LED光敏二极管的两端，将一端与导线连接，并使用焊接工具焊接在一起。

步骤3：连接电阻将220欧姆电阻与另一端的导线连接，并使用焊接工具焊接在一起。

步骤4：连接插头将导线和电阻的另一端与插头连接，并使用焊接工具进行焊接。

步骤5：固定线缆使用胶带或其他方式固定逻辑测试笔的线缆。

在制作完成逻辑测试笔后，我们需要进行调试以确保其正常工作。

下面是调试逻辑测试笔的步骤：步骤1：连接电源将逻辑测试笔的插头插入电源的负极，确保笔的LED灯亮起。

步骤2：测试高电平将逻辑测试笔的导线连接到电路板的高电平引脚上。

如果LED灯亮起，则表示该引脚处于高电平状态。

步骤3：测试低电平将逻辑测试笔的导线连接到电路板的低电平引脚上。

如果LED灯不亮，则表示该引脚处于低电平状态。

步骤4：测试未知状态将逻辑测试笔的导线连接到电路板中的未知引脚上。

如果LED灯闪烁，则表示该引脚处于未知状态。

注意事项•在使用逻辑测试笔进行测试时，务必确保电路板处于断电状态。

•在测试未知状态时，要特别注意观察LED灯的闪烁情况，并与芯片的数据手册进行对照。

结论通过制作和调试逻辑测试笔，我们可以方便地测试数字电路中的逻辑高低电平。

使用逻辑测试笔可以帮助工程师确保电路的正常运行，并进行故障诊断和调试。

制作一个逻辑测试笔不仅简单，而且成本很低，非常适合电子爱好者和工程师使用。

希望本文对你有所帮助！以上就是关于制作和调试逻辑测试笔并使用它来测试74LS00芯片的逻辑电平的说明文档。

逻辑电平信号检测电路实验报告技术指标：测量范围：低电平V L<0.8V，高电平V H>3.5V用1kHZ的音响表示被测信号为高电平；用800kHZ的音响表示被测信号为低电平；当被测信号在0.8~3.5V之间时，不发出音响；输入电阻大于20K Q。

实验目的：逻辑电平测试器综合了数字电路和低频电路两门课的知识要求学生自己设计，并在Multisim 电子工作平台上进行仿真。

培养学生的综合能力，培养学生利用先进工具进行工程设计的能力。

1、理解逻辑电平测试器的工作原理及应用2、掌握用集成运放和555定时器构建逻辑电平测试的方法。

3、掌握逻辑电平测试器的调整和主要性能指标的测试方法。

实验原理：电路可以由五部分组成：输入电路、逻辑状态判断电路、音响电路、发音电路和电源。

原理框图如图所示图2-1测试器的工作原理框图*以上工作原理框图可使用与不同标准的电平的测试，现在以 3.5V的电平为例作介绍，高电平为大于3.5V,低电平为小于0.8V。

实验仪器：Multisim虚拟仪器中的数字运算放大器、555计时器、电阻、电容、示波器、频率计等。

实验内容：vcc图2音调产生电路原理图将图1和图2的U A、U B对应连接在一起即组成完整实验原理图。

实验总结：输入不同检测信号U1 时仿真结果分别如下图3、4、5、6。

(1)U1=0.5V(<0.8V)时仿真结果如下图 3(2)U1=4V(>3.5V)时仿真结果如下图 4(3)U1=2V(0.8V~3.5V之间)时仿真结果如下图 5 ( 4) 无检测信号输入时仿真结果如下图6。

各种电平标准的讨论（TTL，ECL，PECL，LVDS、CMOS、CML, GTL,HSTL, SSTL.......）ECL电路是射极耦合逻辑（Emitter Couple Logic）集成电路的简称与TTL电路不同，ECL电路的最大特点是其基本门电路工作在非饱和状态所以，ECL电路的最大优点是具有相当高的速度这种电路的平均延迟时间可达几个毫微秒甚至亚毫微秒数量级,这使得ECL集成电路在高速和超高速数字系统中充当无以匹敌的角色。

ECL电路的逻辑摆幅较小（仅约 0.8V ，而 TTL 的逻辑摆幅约为2.0V ），当电路从一种状态过渡到另一种状态时，对寄生电容的充放电时间将减少，这也是 ECL电路具有高开关速度的重要原因。

但逻辑摆幅小，对抗干扰能力不利。

由于单元门的开关管对是轮流导通的，对整个电路来讲没有“截止”状态，所以单元电路的功耗较大。

从电路的逻辑功能来看， ECL 集成电路具有互补的输出，这意味着同时可以获得两种逻辑电平输出，这将大大简化逻辑系统的设计。

ECL集成电路的开关管对的发射极具有很大的反馈电阻，又是射极跟随器输出，故这种电路具有很高的输入阻抗和低的输出阻抗。

射极跟随器输出同时还具有对逻辑信号的缓冲作用。

在通用的电子器件设备中，TTL和CMOS电路的应用非常广泛。

但是面对现在系统日益复杂，传输的数据量越来越大，实时性要求越来越高，传输距离越来越长的发展趋势，掌握高速数据传输的逻辑电平知识和设计能力就显得更加迫切了。

1. 几种常用高速逻辑电平1.1LVDS电平LVDS（Low Voltage Differential Signal）即低电压差分信号，LVDS 接口又称RS644总线接口，是20世纪90年代才出现的一种数据传输和接口技术。

LVDS的典型工作原理如图1所示。

最基本的LVDS器件就是LVDS驱动器和接收器。

LVDS的驱动器由驱动差分线对的电流源组成，电流通常为3.5 mA。

逻辑电平介绍TTL,CMOSTTL电平：输出高电平>2.4V,输出低电平<0.4V。

在室温下，一般输出高电平是3.5V，输出低电平是0.2V。

最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<= 0.8V，噪声容限是0.4V。

2，CMOS电平：1逻辑电平电压接近于电源电压，0逻辑电平接近于0V。

而且具有很宽的噪声容限。

3，电平转换电路：因为TTL和COMS的高低电平的值不一样（ttl 5v<＝＝>cmos 3.3v），所以互相连接时需要电平的转换：就是用两个电阻对电平分压，没有什么高深的东西。

哈哈4，OC门，即集电极开路门电路，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。

否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。

5，TTL和COMS电路比较：1）TTL电路是电流控制器件，而coms电路是电压控制器件。

2）TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。

COMS电路的速度慢，传输延迟时间长(25-50ns),但功耗低。

COMS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象。

TTL和CMOS的逻辑电平关系图2－1：TTL和CMOS的逻辑电平图上图为5V TTL逻辑电平、5V CMOS逻辑电平、LVTTL逻辑电平和LVCMOS逻辑电平的示意图。

5V TTL逻辑电平和5V CMOS逻辑电平是很通用的逻辑电平，注意他们的输入输出电平差别较大，在互连时要特别注意。

另外5V CMOS器件的逻辑电平参数与供电电压有一定关系，一般情况下，Voh≥Vcc-0.2V，Vih≥0.7Vcc；Vol≤0. 1V，Vil≤0.3Vcc；噪声容限较TTL电平高。

JEDEC组织在定义3. 3V的逻辑电平标准时，定义了LVTTL和LVCMOS逻辑电平标准。

LVTTL逻辑电平标准的输入输出电平与5V TTL逻辑电平标准的输入输出电平很接近，从而给它们之间的互连带来了方便。

实验三组合逻辑电路的功能测试基本逻辑门测试：1.与门测试：在输入端口分别接入两个输入信号A、B，并将输出端口接入示波器。

通过输入不同的逻辑电平（0或1），观察输出信号。

当输入信号都为1时，输出信号应为1；其他情况下，输出信号应为0。

2.或门测试：与与门测试类似，在输入端口分别接入两个输入信号A、B，并将输出端口接入示波器。

通过输入不同的逻辑电平（0或1），观察输出信号。

当输入信号都为0时，输出信号应为0；其他情况下，输出信号应为13.非门测试：在输入端口接入输入信号A，并将输出端口接入示波器。

通过输入不同的逻辑电平（0或1），观察输出信号。

当输入信号为0时，输出信号应为1；当输入信号为1时，输出信号应为0。

4.异或门测试：在输入端口分别接入两个输入信号A、B，并将输出端口接入示波器。

通过输入不同的逻辑电平（0或1），观察输出信号。

当输入信号相同（均为0或均为1）时，输出信号应为0；当输入信号不同（一个为0，一个为1）时，输出信号应为1组合逻辑电路测试：1.与门与非门的组合测试：在输入端口分别接入两个输入信号A、B，并将输出端口接入示波器。

通过输入不同的逻辑电平（0或1），观察输出信号。

当输入信号都为1时，输出信号应为0；其他情况下，输出信号应为12.或门与非门的组合测试：与与门与非门的组合测试类似，只需将与门替换为或门，测试结果应与与门与非门的组合测试相反。

3.封装后的组合逻辑电路测试：使用封装后的组合逻辑电路实现具体的逻辑功能，如加法器、选择器等。

通过输入不同的逻辑电平（0或1），观察输出信号，验证实现的逻辑功能是否正确。

在进行功能测试时，需要注意输入信号的切换时间、输出信号的稳定时间，确保电路能够正常工作。

此外，还可以通过逻辑表或真值表对测试结果进行验证，确保组合逻辑电路的正确性。

总结：实验三组合逻辑电路的功能测试是通过对基本逻辑门和组合逻辑电路进行输入输出信号的观察和测试，验证其功能正确性。

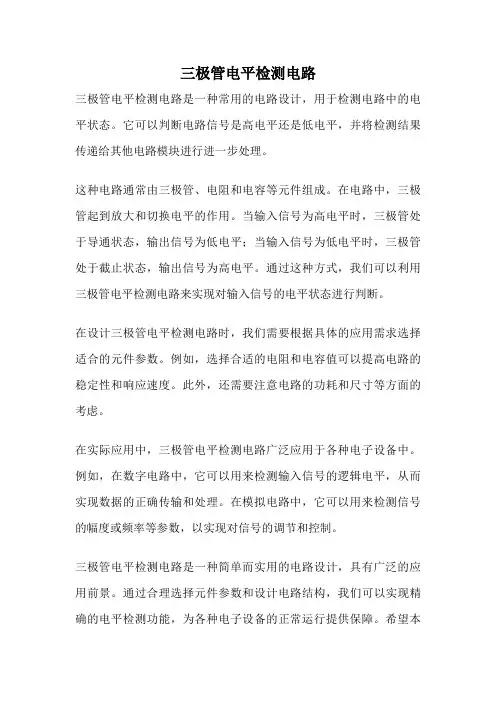

三极管电平检测电路
三极管电平检测电路是一种常用的电路设计，用于检测电路中的电平状态。

它可以判断电路信号是高电平还是低电平，并将检测结果传递给其他电路模块进行进一步处理。

这种电路通常由三极管、电阻和电容等元件组成。

在电路中，三极管起到放大和切换电平的作用。

当输入信号为高电平时，三极管处于导通状态，输出信号为低电平；当输入信号为低电平时，三极管处于截止状态，输出信号为高电平。

通过这种方式，我们可以利用三极管电平检测电路来实现对输入信号的电平状态进行判断。

在设计三极管电平检测电路时，我们需要根据具体的应用需求选择适合的元件参数。

例如，选择合适的电阻和电容值可以提高电路的稳定性和响应速度。

此外，还需要注意电路的功耗和尺寸等方面的考虑。

在实际应用中，三极管电平检测电路广泛应用于各种电子设备中。

例如，在数字电路中，它可以用来检测输入信号的逻辑电平，从而实现数据的正确传输和处理。

在模拟电路中，它可以用来检测信号的幅度或频率等参数，以实现对信号的调节和控制。

三极管电平检测电路是一种简单而实用的电路设计，具有广泛的应用前景。

通过合理选择元件参数和设计电路结构，我们可以实现精确的电平检测功能，为各种电子设备的正常运行提供保障。

希望本
文对读者对三极管电平检测电路有所了解，并能在实际应用中发挥作用。

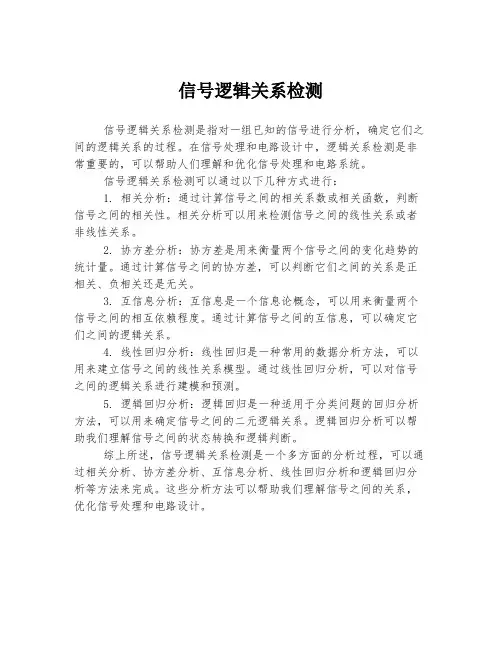

信号逻辑关系检测
信号逻辑关系检测是指对一组已知的信号进行分析，确定它们之间的逻辑关系的过程。

在信号处理和电路设计中，逻辑关系检测是非常重要的，可以帮助人们理解和优化信号处理和电路系统。

信号逻辑关系检测可以通过以下几种方式进行：
1. 相关分析：通过计算信号之间的相关系数或相关函数，判断信号之间的相关性。

相关分析可以用来检测信号之间的线性关系或者非线性关系。

2. 协方差分析：协方差是用来衡量两个信号之间的变化趋势的统计量。

通过计算信号之间的协方差，可以判断它们之间的关系是正相关、负相关还是无关。

3. 互信息分析：互信息是一个信息论概念，可以用来衡量两个信号之间的相互依赖程度。

通过计算信号之间的互信息，可以确定它们之间的逻辑关系。

4. 线性回归分析：线性回归是一种常用的数据分析方法，可以用来建立信号之间的线性关系模型。

通过线性回归分析，可以对信号之间的逻辑关系进行建模和预测。

5. 逻辑回归分析：逻辑回归是一种适用于分类问题的回归分析方法，可以用来确定信号之间的二元逻辑关系。

逻辑回归分析可以帮助我们理解信号之间的状态转换和逻辑判断。

综上所述，信号逻辑关系检测是一个多方面的分析过程，可以通过相关分析、协方差分析、互信息分析、线性回归分析和逻辑回归分析等方法来完成。

这些分析方法可以帮助我们理解信号之间的关系，优化信号处理和电路设计。

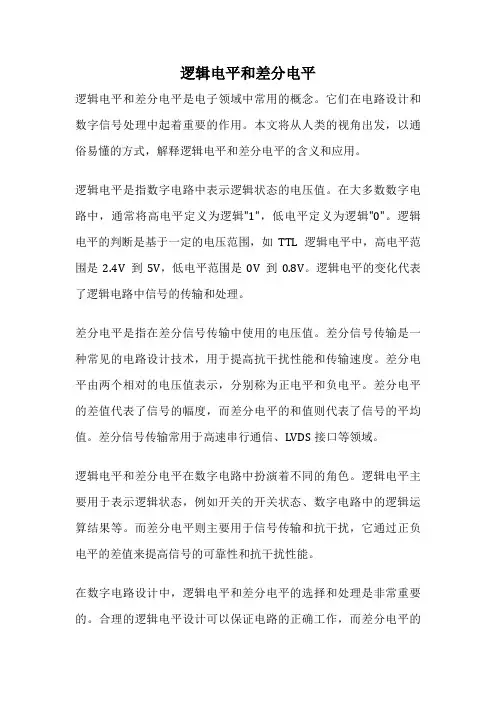

逻辑电平和差分电平逻辑电平和差分电平是电子领域中常用的概念。

它们在电路设计和数字信号处理中起着重要的作用。

本文将从人类的视角出发，以通俗易懂的方式，解释逻辑电平和差分电平的含义和应用。

逻辑电平是指数字电路中表示逻辑状态的电压值。

在大多数数字电路中，通常将高电平定义为逻辑"1"，低电平定义为逻辑"0"。

逻辑电平的判断是基于一定的电压范围，如TTL逻辑电平中，高电平范围是2.4V到5V，低电平范围是0V到0.8V。

逻辑电平的变化代表了逻辑电路中信号的传输和处理。

差分电平是指在差分信号传输中使用的电压值。

差分信号传输是一种常见的电路设计技术，用于提高抗干扰性能和传输速度。

差分电平由两个相对的电压值表示，分别称为正电平和负电平。

差分电平的差值代表了信号的幅度，而差分电平的和值则代表了信号的平均值。

差分信号传输常用于高速串行通信、LVDS接口等领域。

逻辑电平和差分电平在数字电路中扮演着不同的角色。

逻辑电平主要用于表示逻辑状态，例如开关的开关状态、数字电路中的逻辑运算结果等。

而差分电平则主要用于信号传输和抗干扰，它通过正负电平的差值来提高信号的可靠性和抗干扰性能。

在数字电路设计中，逻辑电平和差分电平的选择和处理是非常重要的。

合理的逻辑电平设计可以保证电路的正确工作，而差分电平的选择和处理可以提高信号的传输质量和可靠性。

因此，在设计数字电路时，工程师需要仔细考虑逻辑电平和差分电平的要求，以确保电路的性能和可靠性。

总的来说，逻辑电平和差分电平在数字电路中起着重要的作用。

它们代表了电路中信号的状态和传输性能。

合理的逻辑电平和差分电平设计可以提高电路的性能和可靠性。

因此，在数字电路设计中，工程师需要充分理解逻辑电平和差分电平的概念和应用，以确保电路的正确工作和稳定性。

希望通过本文的解释，读者能够对逻辑电平和差分电平有更加清晰的认识。

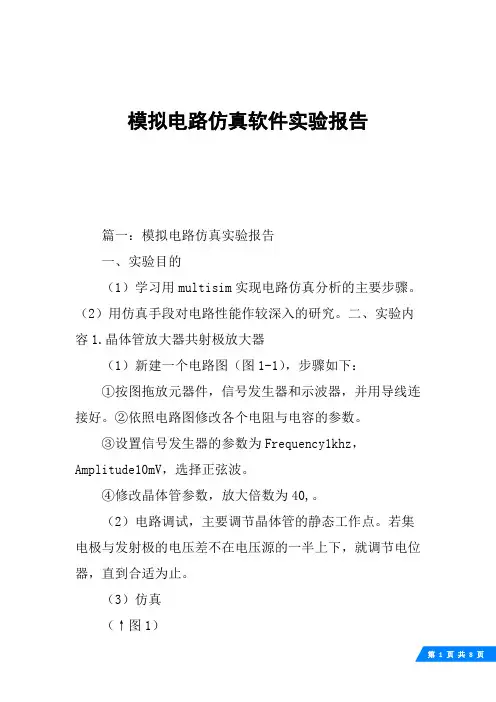

模拟电路仿真软件实验报告篇一：模拟电路仿真实验报告一、实验目的（1）学习用multisim实现电路仿真分析的主要步骤。

（2）用仿真手段对电路性能作较深入的研究。

二、实验内容1.晶体管放大器共射极放大器（1）新建一个电路图（图1-1），步骤如下：①按图拖放元器件，信号发生器和示波器，并用导线连接好。

②依照电路图修改各个电阻与电容的参数。

③设置信号发生器的参数为Frequency1khz，Amplitude10mV，选择正弦波。

④修改晶体管参数，放大倍数为40,。

（2）电路调试，主要调节晶体管的静态工作点。

若集电极与发射极的电压差不在电压源的一半上下，就调节电位器，直到合适为止。

（3）仿真（↑图1）（↓图2）2.集成运算放大器差动放大器差动放大器的两个输入端都有信号输入，电路如图1-2所示。

信号发生器1设置成1khz、10mV的正弦波，作为ui1；信号发生器2设置成1khz、20mV的正弦波，作为ui2。

满足运算法则为：u0=(1+Rf/R1）*(R2/R2+R3)*ui2-(Rf/R1)*ui1仿真图如图3图1-2图33.波形变换电路检波电路原理为先让调幅波经过二极管，得到依调幅波包络变化的脉动电流，再经过一个低通滤波器，滤去高频部分，就得到反映调幅波包络的调制信号。

电路图如图1-4，仿真结果如图4.篇二：multisim模拟电路仿真实验报告1.2.3.一、实验目的认识并了解multisim的元器件库；学习使用multisim 绘制电路原理图；学习使用multisim里面的各种仪器分析模拟电路；二、实验内容【基本单管放大电路的仿真研究】仿真电路如图所示。

1.2.修改参数，方法如下：双击三极管，在Value选项卡下单击eDITmoDeL；修改电流放大倍数bF为60，其他参数不变；图中三极管名称变为2n2222A*；双击交流电源，改为1mV,1kz；双击Vcc，在Value选项卡下修改电压为12V；双击滑动变阻器，在Value选项卡下修改Increment值为0.1%或更小。

数字信号的标准现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。

下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。

一、TTL电平TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑"1"，0V等价于逻辑"0"，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。

TTL集成电路的全名是晶体管-晶体管逻辑集成电路（Transistor-Transistor Logic),主要有54/74系列标准TTL、高速型TTL（H-TTL）、低功耗型TTL（L-TTL）、肖特基型TTL（S-TTL）、低功耗肖特基型TTL（LS-TTL）五个系列。

1.标准TTL输入高电平最小2V，输出高电平最小2.4V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.4V，典型值0.2V（输入H>2V，输入L>0.8V;输出L=3.4V,输出L=0.2）。

2.S-TTL输入高电平最小2V，输出高电平最小Ⅰ类2.5V，Ⅱ、Ⅲ类2.7V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.5V。

3.LS-TTL输入高电平最小2V，输出高电平最小Ⅰ类2.5V，Ⅱ、Ⅲ类2.7V,典型值3.4V,输入低电平最大Ⅰ类0.7V，Ⅱ、Ⅲ类0.8V，输出低电平最大Ⅰ类0.4V，Ⅱ、Ⅲ类0.5V，典型值0.25V。

TTL：Transistor-Transistor Logic 三极管结构。

Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。

因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。

实验一：TTL集成逻辑门的逻辑功能与参数测试一、实验目的1、掌握TTL集成与非门的逻辑功能和主要参数的测试方法2、掌握TTL器件的使用规则3、进一步熟悉数字电路实验装置的结构，基本功能和使用方法二、实验原理本实验采用四输入双与非门74LS20，即在一块集成块内含有两个互相独立的与非门，每个与非门有四个输入端。

其逻辑框图、符号及引脚排列如图2－1(a)、(b)、(c)所示。

(b)（a） (c)图2－1 74LS20逻辑框图、逻辑符号及引脚排列1、与非门的逻辑功能与非门的逻辑功能是：当输入端中有一个或一个以上是低电平时，输出端为高电平；只有当输入端全部为高电平时，输出端才是低电平（即有“0”得“1”，全“1”得“0”。

）其逻辑表达式为 Y＝2、TTL与非门的主要参数(1)低电平输出电源电流ICCL 和高电平输出电源电流ICCH与非门处于不同的工作状态，电源提供的电流是不同的。

ICCL是指所有输入端悬空，输出端空载时，电源提供器件的电流。

ICCH是指输出端空截，每个门各有一个以上的输入端接地，其余输入端悬空，电源提供给器件的电流。

通常I CCL ＞I CCH ，它们的大小标志着器件静态功耗的大小。

器件的最大功耗为P CCL ＝V CC I CCL 。

手册中提供的电源电流和功耗值是指整个器件总的电源电流和总的功耗。

I CCL 和I CCH 测试电路如图2－2(a)、(b)所示。

[注意]：TTL 电路对电源电压要求较严，电源电压V CC 只允许在＋5V ±10％的范围内工作，超过5.5V 将损坏器件；低于4.5V 器件的逻辑功能将不正常。

(a) (b) (c) (d)图2－2 TTL 与非门静态参数测试电路图(2)低电平输入电流I iL 和高电平输入电流I iH 。

I iL 是指被测输入端接地，其余输入端悬空，输出端空载时，由被测输入端流出的电流值。

在多级门电路中，I iL 相当于前级门输出低电平时，后级向前级门灌入的电流，因此它关系到前级门的灌电流负载能力，即直接影响前级门电路带负载的个数，因此希望I iL 小些。

正负逻辑电平转换电路是一种常见的电路，它可以将正逻辑电平信号转换为负逻辑电平信号，或将负逻辑电平信号转换为正逻辑电平信号。

这种电路在数字电路中使用广泛，特别是在数字信号处理和计算机系统中。

一、正负逻辑电平的定义在数字电路中，正逻辑电平通常是指高电平，即逻辑1；负逻辑电平通常是指低电平，即逻辑0。

这种定义是因为在数字电路中，高电平通常表示开关闭合，低电平表示开关断开。

因此，正逻辑电平通常表示有信号传输，负逻辑电平表示无信号传输。

二、正负逻辑电平转换电路的原理正负逻辑电平转换电路的原理是利用晶体管的开关特性实现。

晶体管有两个电极，即基极和集电极。

当基极接收到一个电压信号时，它会控制集电极的电流流动。

如果基极接收到的电压是高电平，晶体管就会导通，集电极就会输出低电平；如果基极接收到的电压是低电平，晶体管就会截止，集电极就会输出高电平。

因此，通过控制晶体管的开关状态，就可以实现正负逻辑电平的转换。

三、正负逻辑电平转换电路的实现正负逻辑电平转换电路的实现有多种方法，下面介绍两种常见的方法。

1. 电阻分压法电阻分压法是一种简单的正负逻辑电平转换方法。

它的原理是利用电阻分压的原理将正逻辑电平转换为负逻辑电平。

具体实现方法如下：（1）将输入信号连接到一个电阻分压电路中，电路中包含两个电阻，一个接在输入信号上，一个接在地上。

（2）当输入信号是高电平时，电阻分压电路的输出电压为低电平；当输入信号是低电平时，电阻分压电路的输出电压为高电平。

（3）通过一个晶体管将电阻分压电路的输出信号放大，以便输出到其他电路中。

2. 双极性晶体管反相器双极性晶体管反相器是一种常见的正负逻辑电平转换电路。

它的原理是利用晶体管的开关特性将正逻辑电平转换为负逻辑电平。

具体实现方法如下：（1）将输入信号连接到一个晶体管的基极上，将晶体管的集电极接地，将晶体管的发射极连接到输出信号。

（2）当输入信号是高电平时，晶体管导通，输出信号为低电平；当输入信号是低电平时，晶体管截止，输出信号为高电平。

ttl逻辑信号TTL逻辑信号TTL（Transistor-Transistor Logic）逻辑信号是一种数字电路中常用的逻辑电平表示方法。

它使用两个不同的电压值来表示逻辑的0和1，通常为低电平（0V）和高电平（5V）。

TTL逻辑信号广泛应用于各种数字电路和计算机系统中，具有稳定性高、噪声干扰小、功耗低等特点。

本文将从TTL逻辑信号的基本原理、应用场景以及发展前景等方面进行探讨。

一、TTL逻辑信号的基本原理TTL逻辑信号的基本原理是利用晶体管的开关特性来实现逻辑电平的转换。

在TTL电路中，输入信号通过输入端的电流流向基极，当输入信号为低电平时，晶体管处于截止状态，输出端产生高电平；当输入信号为高电平时，晶体管处于导通状态，输出端产生低电平。

这种基于晶体管开关的工作原理使得TTL逻辑电路具有很高的速度和稳定性。

二、TTL逻辑信号的应用场景1. 计算机系统：TTL逻辑信号广泛应用于计算机系统中，如CPU、存储器、总线等部件。

在这些部件中，TTL逻辑电路可以实现高速数据传输和逻辑运算，提高计算机系统的工作效率和性能。

2. 通信设备：TTL逻辑信号在通信设备中也有重要应用，如调制解调器、网络交换机、光纤传输设备等。

TTL逻辑电路可以实现信号的转换和处理，确保数据的可靠传输和通信质量的稳定性。

3. 工业自动化：TTL逻辑信号在工业自动化领域也有广泛应用，如PLC（可编程逻辑控制器）、工业仪表等。

TTL逻辑电路可以实现对工业过程的控制和监测，提高生产效率和质量。

4. 电子设备：TTL逻辑信号还用于各种电子设备中，如数字电路、显示器、打印机等。

TTL逻辑电路可以实现信号的处理和传输，保证电子设备的正常工作和性能稳定。

三、TTL逻辑信号的发展前景随着计算机技术和通信技术的不断发展，对TTL逻辑信号的需求也在不断增加。

在人工智能、物联网、云计算等新兴领域，TTL逻辑电路的应用前景非常广阔。

同时，随着半导体技术的进步，TTL逻辑电路的集成度和性能也将不断提高，为其在更多领域的应用创造更多可能性。

低频电子线路实验报告—基于Multisim的电子仿真设计班级：卓越（通信）091班姓名：杨宝宝学号：6100209170辅导教师：陈素华徐晓玲学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：实验一基于Multisim数字电路仿真实验一、实验目的1.掌握虚拟仪器库中关于测试数字电路仪器的使用方法，入网数字信号发生器和逻辑分析仪的使用。

2.进一步了解Multisim仿真软件基本操作和分析方法。

二、实验内容用数字信号发生器和逻辑分析仪测试74LS138译码器逻辑功能。

三、实验原理实验原理图如图所示：四、实验步骤1.在Multisim软件中选择逻辑分析仪，字发生器和74LS138译码器；学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：2.数字信号发生器接138译码器地址端，逻辑分析仪接138译码器输出端。

并按规定连好译码器的其他端口。

3.点击字发生器，控制方式为循环，设置为加计数，频率设为1KHz，并设置显示为二进制；点击逻辑分析仪设置频率为1KHz。

相关设置如下图学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：五、实验数据及结果逻辑分析仪显示图下图实验结果分析：由逻辑分析仪可以看到在同一个时序74LS138译码器的八个输出端口只有一个输出为低电平，其余为高电平.结合字发生器的输入，可知.在译码器的G1=1，G2A=0，G2B=0的情况下，输出与输入的关系如下表所示学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：当G1=1，G2A=0，G2B=0中任何一个输入不满足时，八个输出都为1六、实验总结通过本次实验，对Multisim的基本操作方法有了一个简单的了解。

高低电平的判定
高低电平的判定通常是指对电信号的电压进行分析，以确定其是处于高电平还是低电平状态。

这在数字电路、通信系统和各种电子设备中非常常见。

判定的标准通常取决于具体的电路设计和应用需求，一般来说，以下是常见的判定标准：
1. 逻辑电平标准：在数字电路中，通常使用逻辑电平标准来判定高低电平。

例如，常见的TTL（晶体管—晶体管逻辑）电路中，0到0.8伏特被视为低电平，而2到5伏特被视为高电平。

2. CMOS电平标准：在CMOS（互补金属氧化物半导体）电路中，0到0.3伏特通常被视为低电平，而0.7到Vdd（电源电压）之间的电压被视为高电平。

3. 标准信号电平：在通信系统中，常常根据特定的协议或标准来定义高低电平。

例如，在RS-232标准中，负电压表示逻辑1（高电平），而正电压表示逻辑0（低电平）。

4. 自定义阈值：有时，根据具体的电路需求，可能会定义自定义的阈值来判定高低电平。

这种情况下，阈值的选择通常取决于电路的设计要求和环境条件。

无论是哪种标准，都需要合适的电路设计和合适的电压测量设备来准确地判定高低电平。

在通用的电子器件设备中，TTL和CMOS电路的应用非常广泛。

但是面对现在系统日益复杂，传输的数据量越来越大，实时性要求越来越高，传输距离越来越长的发展趋势，掌握高速数据传输的逻辑电平知识和设计能力就显得更加迫切了。

5V TTL和5V CMOS逻辑电平是通用的逻辑电平。

·3.3V及以下的逻辑电平被称为低电压逻辑电平，常用的为LVTTL电平。

·低电压的逻辑电平还有2.5V和1.8V两种。

·ECL/PECL和LVDS是差分输入输出。

·RS-422/485和RS-232是串口的接口标准，RS-422/485是差分输入常用电平标准现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。

下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。

TTL：Transistor-Transistor Logic 三极管结构。

Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。

因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。

所以后来就把一部分“砍”掉了。

也就是后面的LVTTL。

LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。

3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。

2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。

更低的LVTTL不常用。

多用在处理器等高速芯片，使用时查看芯片手册就OK了。

TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻；TTL电平输入脚悬空时是内部认为是高电平。

在通用的电子器件设备中，TTL和CMOS电路的应用非常广泛。

但是面对现在系统日益复杂，传输的数据量越来越大，实时性要求越来越高，传输距离越来越长的发展趋势，掌握高速数据传输的逻辑电平知识和设计能力就显得更加迫切了。

5V TTL和5V CMOS逻辑电平是通用的逻辑电平。

·3.3V及以下的逻辑电平被称为低电压逻辑电平，常用的为LVTTL电平。

·低电压的逻辑电平还有2.5V和1.8V两种。

·ECL/PECL和LVDS是差分输入输出。

·RS-422/485和RS-232是串口的接口标准，RS-422/485是差分输入常用电平标准现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。

下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。

TTL：Transistor-Transistor Logic 三极管结构。

Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。

因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。

所以后来就把一部分“砍”掉了。

也就是后面的LVTTL。

LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low V oltage TTL)。

3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。

2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。

更低的LVTTL不常用。

多用在处理器等高速芯片，使用时查看芯片手册就OK了。

电平指⽰电路课题⾳量电平指⽰电路指⽰电路的装接与测试⼀、⽬的1．熟悉⼆极管的钳位作⽤和三极管的开关作⽤。

2．熟悉发光⼆极管LED的性能和应⽤。

3．学习⽤LED组成电平指⽰电路的⽅法。

⼆、内容说明在⾳响电路中，经常⽤多个发光⼆极管作为⾳量强度的指⽰。

发光⼆极管分别接在三极管的集电极，当三极管导通时，作为其集电极负载的发光⼆极管就会导通发光。

利⽤⼆极管的钳位作⽤去控制三极管的导通，就可以产⽣发光⼆极管的数⽬随着⾳量电压强度变化的效果。

发光⼆极管LED的⽤途⼴泛，可以组成各种电源指⽰灯，在各种检测电路中作为状态显⽰；将LED封装为条状发光器件，可以组成LED数码管，⽤以显⽰各种字符；还可以以LED为像素，组成⼤屏幕显⽰屏，配以电⼦扫描电路，显⽰图象和⼴告⽂字。

利⽤LED显⽰醒⽬、颜⾊鲜明多样、反应迅速、功耗⼩等特点，可定性定量指⽰各种⼯作状态，如图2.1.1所⽰的三⾊逻辑测试仪就是⼀个典型的例⼦。

图2.1.1 三⾊逻辑测试仪电路原理图2.1.1电路中，⽤LED的不同颜⾊或颜⾊组合来显⽰被测电路的正负、⾼低电平和正负脉冲序列。

其原理是：当检测探针与被检测电路的低电平（即0）接触时，VT1，VT2导通，LED2即黄灯亮，VT3虽处于导通状态，但基极电流⼩，相应集电极电流也⼩，不⾜以使绿灯亮，故黄灯亮显⽰“0”状态；当检测正电平时，VT1饱和导通，VT2、VT3截⽌，红灯LED1亮，显⽰“1”状态；当检测负电平时，VT3导通，LED3即绿灯亮，显⽰“-1”状态，这时VT1截⽌，由于VT3导通，电阻R3上的压降较⼤，这时，U BE2=3V - U R3 - U LED1-U D＜0.5V，使VT2不能导通，故绿灯亮显⽰“-1”状态；测试脉冲信号时，红黄两管（正脉冲三、组装与调试1．按图2.1.2电路组装3位LED显⽰电路，实验时可以从0开始逐渐增加输⼊直流电压，观察各位LED被点亮时的输⼊电压值。

注意输⼊直流电压值不可加得过⼤，以免损坏元件。
