新型纤维纺织品的染整加工技术

新型再生纤维素纤维的染整技术作者：黄润清来源：《科学与财富》2011年第06期[摘要] 新型纤维纺织品的生产是一个系统工程，染整加工技术是其中的一部分。

本文介绍了部分新型高模量再生纤维素纤维的染整技术。

[关键词] 新型再生纤维素纤维 Lyocell纤维 Polynosic纤维染整技术前言Lyocell和Polynosic等高模量纤维的初始模量是普通粘胶纤维的数倍（见表1）。

更有意义的是湿态下能保持很高的模量数，这在染整加工中是很重要的，因为它可以保证纤维在加工过程中，湿态条件下，也有良好的保形性和足够的强度。

表1几种再生纤维素纤维与棉、涤纶性能比较Lyocell纤维和Polynosic纤维的干湿强度明显高于棉和其他再生纤维素的纤维，干强接近涤纶，湿态拉伸强度可以保持干态的80％左右。

在染整加工和使用过程中没有象普通粘胶纤维一样，不能经受机械处理和水处理，而造成纤维损伤的问题。

高强度的纱线在织造加工和染整加工中都十分有利，既可减少加工中次品的产生，又可提高生产效率，从而制造高支轻薄的优质织物。

对企业而言，就能提高了经济效益。

因此，Lyocell纤维和Polynosic纤维是目前重点开发的再生纤维素纤维。

1.Lyocell纤维它是从毛榉，按树等木材制作的木浆粕，以N-甲基吗啉-N-氧化物(NMMO)为溶剂纺丝而得的再生纤维素纤维，废弃物可自然降解，生产中的氧化胺溶剂可99.5％可回收再用.毒性极低，且不污染环境，因此Lyocell纤维也被誉为二十一世纪的绿色纤维。

1989年被人造丝及合成纤维国际标准局(BISFA)命名为Lyocell。

1993年美国Cour Tauldo公司生产的这种纤维的商品名为Tensel，也即我国称之为“天丝棉”。

织物的前处理目的是充分去除坯布上的浆料、油剂、色素、污渍等杂质，使加工的织物对染料具有良好的亲和力，以便于染色和印花。

Lyocell纤维的纯纺织物的前处理主要目的是去除浆料，根据不同浆料选择不同的退浆工艺。

书山有路勤为径；学海无涯苦作舟

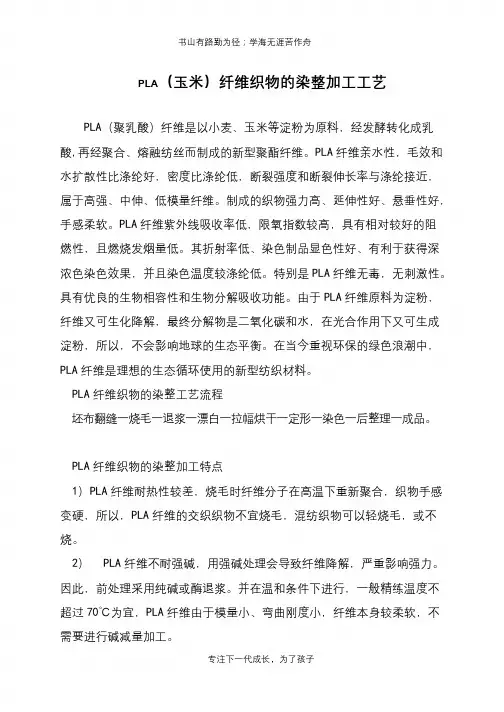

PLA（玉米）纤维织物的染整加工工艺
PLA（聚乳酸）纤维是以小麦、玉米等淀粉为原料，经发酵转化成乳酸,再经聚合、熔融纺丝而制成的新型聚酯纤维。

PLA纤维亲水性，毛效和水扩散性比涤纶好，密度比涤纶低，断裂强度和断裂伸长率与涤纶接近，
属于高强、中伸、低模量纤维。

制成的织物强力高、延伸性好、悬垂性好，手感柔软。

PLA纤维紫外线吸收率低，限氧指数较高，具有相对较好的阻
燃性，且燃烧发烟量低。

其折射率低、染色制品显色性好、有利于获得深
浓色染色效果，并且染色温度较涤纶低。

特别是PLA纤维无毒，无刺激性。

具有优良的生物相容性和生物分解吸收功能。

由于PLA纤维原料为淀粉，纤维又可生化降解，最终分解物是二氧化碳和水，在光合作用下又可生成
淀粉，所以，不会影响地球的生态平衡。

在当今重视环保的绿色浪潮中，PLA纤维是理想的生态循环使用的新型纺织材料。

PLA纤维织物的染整工艺流程
坯布翻缝一烧毛一退浆一漂白一拉幅烘干一定形一染色一后整理一成品。

PLA纤维织物的染整加工特点
1）PLA纤维耐热性较差，烧毛时纤维分子在高温下重新聚合，织物手感变硬，所以，PLA纤维的交织织物不宜烧毛，混纺织物可以轻烧毛，或不烧。

2）PLA纤维不耐强碱，用强碱处理会导致纤维降解，严重影响强力。

因此，前处理采用纯碱或酶退浆。

并在温和条件下进行，一般精练温度不
超过70℃为宜，PLA纤维由于模量小、弯曲刚度小，纤维本身较柔软，不需要进行碱减量加工。

专注下一代成长，为了孩子。
