污水处理工程课程设计（氧化沟工艺设计）一课程设计的内容和深度污水处理课程设计的目的在于加深理解所学专业知识，培养运用所学专业知识的能力，在设计、计算、绘图等方面得到锻炼。
针对一座二级处理得城市污水处理厂，要求对主要污水处理构筑物的工艺尺寸进行设计计算，确定污水厂的平面布置和高程布置。
最后完成设计计算说明书和设计图纸（污水处理厂平面布置图和污水处理厂高程图及主要构筑物结构图）。
设计深度一般为初步设计的深度。
二污水处理工程课程设计任务书1．设计题目已给2．基本资料（1）污水水量与水质污水处理水量：已给污水水质：COD Cr450mg/L，BOD5 200mg/L,SS 250mg/L,氨氮15mg/L。
（2）处理要求污水经二级处理后的出水水质应符合以下具体要求：COD Cr≤60mg/L,BOD5≤20mg/L,SS≤20mg/L,氨氮≤8mg/L。
（3）处理工艺流程污水拟采用氧化沟法工艺处理，具体流程如下：污水→分流闸井→格栅间→污水泵房→出水井→计量槽→沉砂池→氧化沟→二沉池→消毒池→出水↑回流泵↓→污泥浓缩→污泥脱水（4）气象与水文资料风向：多年主导风向为北北东风；气温：最冷月平均为-3.5℃；最热月平均为32.5℃；极端气温，最高为41.9℃，最低为-17.6℃，最大冻土深度为0.18m；水文：降水量多年平均为每年728mm;蒸发量多年平均为每年1210mm;地下水水位，地面下5-6m。
（5）厂区地形污水厂选址区域海拔标高在64-66m之间，平均地面标高为65.0m。
3. 设计内容①对工艺构筑物选型作说明；②主要处理构筑物（格栅、沉砂池、氧化沟、二沉池、消毒池）的工艺计算；③污水处理厂平面和高程布置。
4. 设计成果①设计计说明书一份；②设计图纸：污水平面图和污水处理高程图各一张；另出氧化沟图一张。
三、污水处理工程课程设计指导书1，总体要求①在设计过程中，要发挥独立思考独立工作的能力；②本课程设计的重点训练，是污水处理主要构筑物的设计计算和总体布置;③课程设计不要求对设计方案作比较，处理构筑物选型说明，按其特点特征加以说明;④设计计算说明书，应内容完整（包括计算草图），简明扼要，文句通顺，字迹端正。
污水处理厂氧化沟工艺设计计算
1.确定设计指标：
首先，需要确定进水水量和水质指标。
通常情况下，进水水量可以根据区域人口数量和单位日排污量估算得出，水质指标一般为化学需氧量（COD）、生化需氧量（BOD）、总悬浮固体（TSS）等等。
2.确定氧化沟工艺类型：
根据进水水质和要求，确定采用哪种氧化沟工艺。
常见的工艺有混合液氧化沟、厌氧-好氧氧化沟、序批式氧化沟等。
3.计算氧化沟尺寸：
根据设计指标和工艺类型，可以计算出氧化沟的尺寸。
主要包括氧化沟的长度、宽度、水深等参数。
根据水力停留时间、氧化沟流量和效果要求等进行计算。
4.计算进水排水管道尺寸：
根据进水量和设计指标，计算进水管道和排水管道的尺寸。
主要包括进水口直径、进水管道长度、排水口直径、排水管道长度等。
5.计算氧化沟内生物负荷：
根据水质指标和设计指标，可以计算出氧化沟内的生物负荷。
主要包括COD负荷、BOD负荷、氮负荷等等。
6.计算氧化沟投加药剂量：
根据水质指标和设计指标，可以计算出氧化沟投加的药剂量。
常见的药剂包括氧化剂、调节剂、消毒剂等。
根据需要进行计算。
7.计算污泥处理量：
根据设计指标和工艺类型，可以计算出污泥的产生量和处理量。
主要包括污泥浓度、容积、产率等等。
综上所述，污水处理厂氧化沟工艺设计计算是根据进水水量、水质及要求制定适当的氧化沟工艺设计方案。
通过计算氧化沟尺寸、进水排水管道尺寸、生物负荷、投加药剂量以及污泥处理量等参数，保证污水处理工艺的高效性和可靠性。
同时，还要考虑环保要求和经济效益，确保设计方案的可行性。
氧化沟⼯艺规范设计详细计算1 概述1.1 设计任务和依据1.1.1 设计题⽬20万m3/d⽣活污⽔氧化沟处理⼯艺设计。
1.1.2 设计任务本设计⽅案是对某地⽣活污⽔的处理⼯艺，处理能⼒为200000m3/d，内容包括处理⼯艺的确定、各构筑物的设计计算、设备选型、平⾯布置、⾼程计算。
完成总平⾯布置图、主要构筑物的平⾯图和剖⾯图。
1.1.3 设计依据（1）《中华⼈民共和国环境保护法》（2014）（2）《污⽔综合排放标准》（GB8978－2002）（3）《⽣活杂⽤⽔⽔质标准》（CJ25.1—89）（4）《给⽔排⽔设计⼿册1-10》（5）《⽔污染防治法》1.2 设计要求（1）通过调查研究并收集相关资料经过技术与经济分析，做到技术可⾏、经济合理。
必须考虑安全运⾏的条件，确保污⽔⼚处理后达到排放要求。
同时注意污⽔处理⼚内的环境卫⽣，尽量美观。
设计原则还包括：基础数据可靠；⼚址选择合理；⼯艺先进实⽤；避免⼆次污染；运⾏管理⽅便。
选择合理的设计⽅案。
（2）完成⼀套完整的设计计算说明书。
说明书应包括：污⽔处理⼯程设计的主要原始资料；污⽔⽔量的计算、污泥处理程度计算；污⽔泵站设计；污⽔污泥处理单元构筑物的详细设计计算；设计⽅案对⽐论证；⼚区总平⾯布置说明等。
设计说明书要求内容完整，计算正确⽂理通顺。
（3）毕业设计图纸应准确的表达设计意图，图⾯⼒求布置合理、正确清晰，符合⼯程制图要求。
1.3 设计参数某地⽣活污⽔200000m3/d，其总变化系数为1.4，排⽔采⽤分流制。
表1-1 设计要求项⽬进⽔⽔质(mg/L) 出⽔⽔质(mg/L)BOD5 COD SS TN TP2604003805083010030253 2 设计计算2.1 格栅2.1.1 设计说明格栅由⼀组平⾏的⾦属栅条或筛⽹组成，在污⽔处理系统（包括⽔泵）前，均须设置格栅，安装在污⽔管道、泵房、集⽔井的进⼝处或处理⼚的端部，⽤以拦截较⼤的呈悬浮或漂浮状态的固体污染物，以便减轻后续处理构筑物的处理负荷。

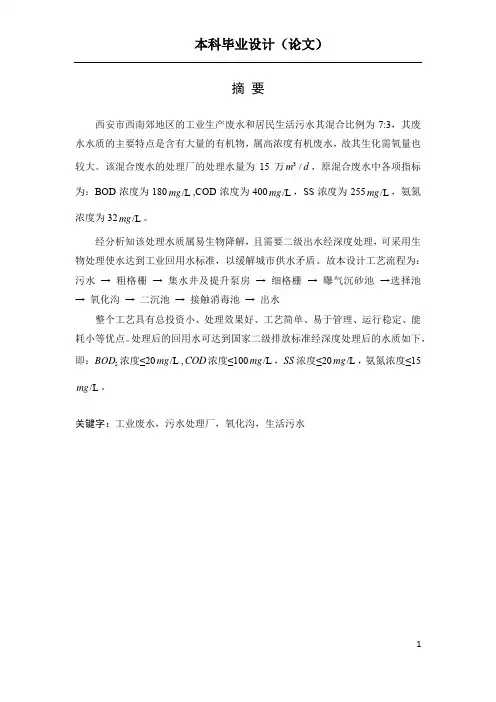

摘要随着经济的发展，近几年我国水污染控制所面临的问题也愈加严重。
我国人均水资源占有量远小于世界平均水平。
而水环境污染的加剧与水质的普遍恶化，使得水资源供需矛盾进一步加剧，这导致了人们开始担心饮用水水质的安全性。
如何建设全国城镇污水处理及再生利用设施、提升基本环境公共服务水平、促进主要污染物减排和改善水环境质量成为了当下主要的问题。
本次毕业设计的题目为城市污水处理厂工程设计，本设计采用卡鲁塞尔氧化沟工艺。
本设计的主要内容是工艺流程的选择；构筑物的设计、选型与计算；平面布置和高程布置；绘制城市污水厂平面布置图、高程图、工艺流程图及主要构筑物的施工图。
城市污水的水质特点为水中有机物、氨氮浓度较低，可生化性较好，适宜采用生物处理工艺进行处理。
本设计的污水处理厂进水水质为：COD cr=220mg/L，BOD5=100mg/L，SS=200mg/L，TN=30mg/L，NH3-N=20mg/L，pH=6～9。
经组合工艺处理后，污水处理厂出水水质为：COD cr≤60mg/L，BOD5≤20mg/L，SS≤20mg/L，TN≤20mg/L，NH3-N≤8mg/L，pH=6～9。
满足《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级B标准。
关键词：城市污水，卡鲁塞尔氧化沟，生物处理Designing of 1.1×105m3/d Municipal Wastewater TreatmentProcessAbstractWith economic development in recent years, the problem of water pollution control are also facing increasingly serious. China's per capita possession of water resources far less than the world average. Exacerbate the general deterioration of water quality and water pollution, water supply and demand makes further intensified. This has led people began to worry about the safety of drinking water. How to build the national sewage treatment and recycling facilities towns, enhance the level of basic public services, the environment, and promote emissions of major pollutants and improve the water quality of the environment has become a major problem the moment.The topic of the thesis is finding out some combined technologies to treat the municipal wastewater. The main of the combined technologies is Carrousel oxidation ditch process. The main contents of this design is the process of choice; structures design, selection and calculation; plane layout and height layout; draw the plant layout maps, height layout maps, process flow diagrams and the main building of the construction plans for the municipal wastewater treatment.Low concentrations of organic matter and ammonia is the water quality characteristics of municipal wastewater .And it suitable for processing biological treatment process.The design of the wastewater treatment plant influent water quality: COD cr=220mg/L,BOD5=100mg/L,SS=200mg/L,TN=30mg/L,NH3-N=20mg/L,pH=6～9. After oxidation ditch process,sewage treatment plant effluent quality is COD cr≤60mg/L，BOD5≤20mg/L，SS≤20mg/L，TN≤20mg/L，NH3-N≤8mg/L，pH=6～9. It meets the "urban sewage treatment plant pollutant discharge standard" (GB18918-2002) in a B standard.Keywords:sewage treatment plant, carrousel oxidation ditch, feed water quality of effluent.目录第一章绪论 (1)1.1 城市污水的主要来源 (1)1.2 城市污水的水质水量特点 (1)1.3 城市污水处理现状 (2)1.4 城市污水的处理方法 (3)1.4.1 物理处理方法 (3)1.4.2 化学处理方法 (3)1.4.3 生物处理方法 (3)1.5 本设计的意义及主要研究内容 (4)第二章设计说明 (6)2.1 设计概述 (6)2.1.1 设计任务 (6)2.1.2 设计依据 (6)2.1.3 去除率 (6)2.2 方案选择 (6)2.2.1 确定污水处理方案的原则 (7)2.2.2 污水处理方案的比选 (7)2.2.3 格栅 (9)2.2.4 沉砂池 (9)2.2.5 氧化沟 (9)2.2.6 沉淀池 (11)2.2.7 接触池 (12)2.2.8污泥处理 (13)第三章设计计算 (15)3.1 粗格栅 (15)3.1.1 设计依据 (15)3.1.2 设计计算 (15)3.1.3 计算草图 (17)3.2 进水泵房 (18)3.2.1 设计依据 (18)3.2.2 设计计算 (18)3.3 细格栅 (18)3.3.1 设计依据 (18)3.3.2 设计计算 (19)3.4 沉砂池 (21)3.4.1 设计依据 (21)3.4.2 设计计算 (21)3.4.3 计算草图 (24)3.5 卡鲁塞尔氧化沟 (24)3.5.1 设计依据 (24)3.5.2 设计计算 (25)3.5.3 计算草图 (28)3.6 二沉池 (28)3.6.1 设计依据 (28)3.6.2 设计计算 (28)3.6.3 计算草图 (31)3.7 接触池 (31)3.7.1 设计概述 (31)3.7.2 设计计算 (31)3.7.3 计算草图 (32)3.8 污泥处理系统的设计计算 (32)3.8.1 污泥浓缩池 (32)3.8.2 贮泥池及污泥泵 (33)3.8.3 脱水机房 (34)3.9 污水厂的整体布置 (34)3.9.1 污水厂的高程平面布置 (34)3.9.2 污水厂的高程布置 (35)第四章结论 (37)参考文献 (38)致谢 (39)第一章绪论1.1 城市污水的主要来源城市污水主要包括生活污水和工业污水，由城市排水管网汇集并输送到污水处理厂进行处理。
城市污水氧化沟课程设计一、课程目标知识目标：1. 让学生掌握城市污水氧化沟的基本概念、运行原理及处理流程；2. 使学生了解氧化沟处理技术的优缺点及在城市污水处理中的应用；3. 引导学生掌握氧化沟处理过程中关键参数的检测方法。
技能目标：1. 培养学生运用氧化沟处理技术解决实际城市污水问题的能力；2. 提高学生在实际操作中检测氧化沟关键参数的技能；3. 培养学生分析氧化沟运行数据，优化处理工艺的能力。
情感态度价值观目标：1. 培养学生对环境保护的意识和责任感，认识到城市污水处理的重要性；2. 激发学生探究污水治理技术的兴趣，养成主动学习的良好习惯；3. 培养学生的团队合作精神，提高沟通与协作能力。
分析课程性质、学生特点和教学要求，本课程将目标分解为以下具体学习成果：1. 学生能准确描述城市污水氧化沟的运行原理和关键参数；2. 学生能独立完成氧化沟处理工艺的流程图绘制；3. 学生能在实际操作中正确检测氧化沟关键参数，并分析数据；4. 学生能针对具体城市污水问题，提出氧化沟处理技术的优化方案；5. 学生能积极参与团队合作，共同完成课程任务，展现出良好的沟通与协作能力。
二、教学内容本章节教学内容依据课程目标，紧密结合教材，确保科学性和系统性。
主要内容包括：1. 城市污水氧化沟概述：介绍氧化沟的定义、分类及其在城市污水处理中的应用；教材章节：第一章第三节。

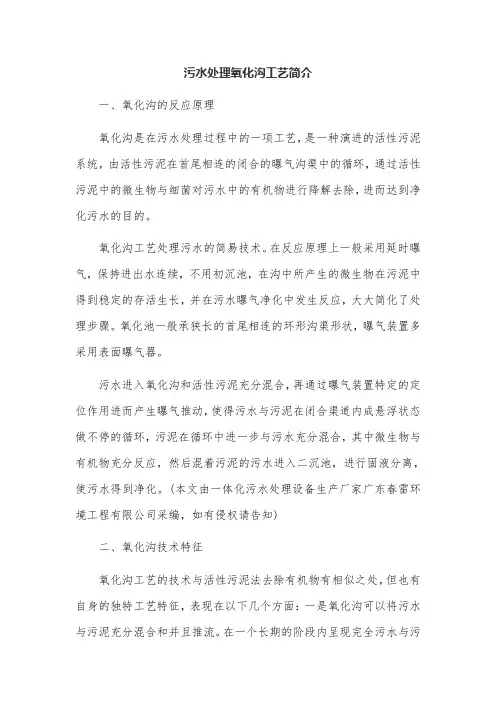

2. 氧化沟运行原理：讲解氧化沟处理城市污水的过程、微生物作用及影响因素；教材章节：第二章第一节。
3. 氧化沟关键参数检测：教授氧化沟处理过程中溶解氧、污泥浓度等关键参数的检测方法；教材章节：第三章第二节。
4. 氧化沟处理工艺优化：分析氧化沟运行过程中可能出现的问题，探讨工艺优化策略；教材章节：第四章第一节。
5. 实践操作与案例分析：组织学生进行氧化沟处理工艺的实践操作，分析具体案例，提高解决实际问题的能力；教材章节：第五章。
教学进度安排如下：第一周：城市污水氧化沟概述；第二周：氧化沟运行原理；第三周：氧化沟关键参数检测；第四周：氧化沟处理工艺优化；第五周：实践操作与案例分析。
某县污水处理厂工程（氧化沟工艺）初步设计——毕业设计前言毕业设计是我们大学四年中学习生活的最后一个重要环节。
目的就是考查我们学习所得是否具备了实际应用的能力，是否掌握了本专业的基本知识、基本理论与基本技能，同时又是我们毕业之前的一次战前综合演习，为即将走入工作岗位的我们储备一些发现并解决实际问题的能力，从而更好地适应未来工作岗位。
在这将近一学期的实际设计之中，我们不但解决实际问题的能力有了很大的提高，并且对以前所学的理论进行了一次很好的总结与升华。
我们本次设计为东莞市××县污水处理厂，该设计中污水处理采用厌氧池+氧化沟工艺，成果包括文本与图纸两大部分。
设计中我们参考了大量的污水处理工艺理论及国内同类污水处理厂的实际运行资料。
2 页共 85 页通过设计,我们了解和熟悉给水排水规划设计的一般原则、步骤、和方法。
特别是对污水处理工艺流程和各个构筑物都有了更加清晰的理解。
在设计中我们掌握了污水处理方案的比较及工艺流程的选择的确定；各个构筑物的设计选择及设备的选型；整个系统进行经济分析与比较的原则和方法。
掌握对给排水系统主要构筑物的设计计算，以及设计说明书、计算书的编制和设计图的绘制的基本方法。
本设计主要是对污水进行净化处理，力求提高出水水质，使各项指标均达到或超过国家二级排放标准，解决水的污染问题。
在设计中考虑采用新的工艺设备并且在不影响出水水质的前提下力求做到费用降低，从而实现最经济且处理效果达到较好的水平。
此外，还应考虑实际运行中的问题降低实际的运行费用并且方便操作维修。
本设计进行之中得到了指导教师xxxx老师的倾力指导及系里各位老师的大力支持，在此表示由衷的感谢。
尽管我们在这次设计中倾注了3 页共 85 页大量的时间与精力，但由于知识面的贫乏，个人实际设计能力的欠缺，第一次搞如此大型的设计及缺乏一定的实践经验，所以设计之中仍存在许多不足之处，望各位老师评定并加以指正,为以后的工作中积累更多的认识和经验。
目录第一章设计任务书错误!未定义书签。
设计题目错误!未定义书签。
原始资料错误!未定义书签。
出水要求错误!未定义书签。
设计内容错误!未定义书签。
设计成果错误!未定义书签。
时间分配表（第19周）错误!未定义书签。
成绩考核办法错误!未定义书签。
第二章设计说明书错误!未定义书签。
设计原始资料错误!未定义书签。
设计题目错误!未定义书签。
原始资料错误!未定义书签。
水质情况：错误!未定义书签。
出水要求错误!未定义书签。
工艺的确定错误!未定义书签。
工艺流程图错误!未定义书签。
主要处理构筑物的选择错误!未定义书签。
氧化沟错误!未定义书签。
氧化沟工艺简介错误!未定义书签。
氧化沟的类型错误!未定义书签。
氧化沟工艺设计总则错误!未定义书签。
氧化沟工艺的优缺点错误!未定义书签。
三沟式氧化沟工艺原理错误!未定义书签。
三沟式氧化沟特点错误!未定义书签。
氧化沟的详细设计要求错误!未定义书签。
氧化沟沟体错误!未定义书签。
氧化沟的几何尺寸错误!未定义书签。
进、出水管错误!未定义书签。
导流墙和导流板错误!未定义书签。
曝气器的位置错误!未定义书签。
走道板和防飞溅控制错误!未定义书签。
第三章设计计算错误!未定义书签。
原始设计参数错误!未定义书签。
选取设计参数错误!未定义书签。
去除BOD5 的设计计算错误!未定义书签。
计算污泥龄错误!未定义书签。
计算出水BOD5和去除率错误!未定义书签。
计算曝气池体积错误!未定义书签。
校核停留时间和污泥负荷错误!未定义书签。
计算剩余污泥量错误!未定义书签。
校核挥发性固体产率错误!未定义书签。
复核可生物降解MLVSS比例（fb）错误!未定义书签。
脱氮的设计计算错误!未定义书签。
需要氧化的NH3-N量为错误!未定义书签。
脱氮所需容积错误!未定义书签。
脱氮水力停留时间错误!未定义书签。
计算总体积错误!未定义书签。
曝气设备设计错误!未定义书签。
需氧量的计算错误!未定义书签。
配置曝气设备错误!未定义书签。
氧化沟的尺寸错误!未定义书签。
兰州理工大学课程设计说明书设计题目:南方某城市污水处理厂氧化沟工艺主体方案初步设计课程名称水污染控制学生姓名钱九州专业班级环境工程二班学号 ******** 指导教师赵霞学院石油化工学院时间 2015年秋学期摘要本设计是污水处理厂的初步设计。
该处理厂处理城市污水。
根据设和SS的同时，计要求，该污水处理工程进水中氮含量偏高，在去除BOD5还需要进行脱氮处理，故采用当代水处理工艺中常用的三沟式氧化沟工艺。
本设计采用了三沟式氧化沟主体工艺，工艺流程简单，省去了初沉池和污泥消化系统，节省了基建投资和运行费用，同时曝气设备和构造形式多样，运行灵活，管理方便，保证出水达到污水排放标准，做到了水资源的合理利用。
关键词：三沟式氧化沟；脱氮；达标排放AbstractThe design is the preliminary design of the sewage treatment plant.The treatment plant to treat municipal sewage. According to design requirements, the high nitrogen content in the influent of the sewage treatment works, the removal of BODand SS at the same time, the need5for nitrogen removal process, it is the contemporary water treatment processes used in three oxidation ditch process. This design uses three oxidation ditch the main process, the process is simple, eliminating the primary sedimentation tank and sludge digestive system, investment in infrastructure and operating costs savings, while the aeration equipment and construction of various forms, flexible and easy management to ensure that the effluent can meet the effluent standards, so that a reasonableuse of water resources.Key words: Types of three ditch oxidizing ditch，nitrogen remvol，discharge to reach standard前言水资源是经济可持续发展的基本保证，污水的任意排放或处理不彻底的排放，都会给水资源环境带来严重的污染问题。
前言城市污水主要为生活污水和工业废水的混合污水。
目前城市污水的排放已造成了对水环境生态系统的严重污染，做好城市污水的处理及再生利用是主要任务之一，解决城市污水对水环境污染的重要途径之一，就是修建污水处理厂。
污水处理是经济发展和水资源保护不可或缺的组成部分。
污水处理在发达国家已有较成熟的经验。
如英国，德国，芬兰，荷兰等欧洲国家均已投巨资对因工业革命和经济发展带来的水污染进行治理，日本，新加波，美国，澳大利亚等国家也对污水处理给予了较大投资，特别是新加波并没有走先污染后治理的道路，而是采取经济与环境协调发展的政策，使该国不仅在经济上进入发达国家的行列，而且还是一个绿树成荫，蓝天碧水，环境优美的国家。
我国在建国初期只有几个过去由外国租界留下来的城市污水处理厂，主要集中在上海，日处理量不过几万吨，解放后，城市污水处理厂有了较大的发展，特别是“六五”期间，发展较为迅速。
截止1985年底，据不完全统计，已在19个省的30多个城市和30多个直辖市建有污水处理厂63座，截止1987年底，全国城市污水处理厂建成投产的已有78座。
至1990年，有污水处理石拱的城市56个，省和直辖市增加到21个。
1999年全国建成污水处理地398座，处理率29.65%。
城建系统内187座，处理率16.18%。
目前全国共有17000个建制镇，绝大多数没有排水和污水处理设施，全国城市污水处理率仅达到20%左右。
而且，由于二十几年来，乡镇企业的蓬勃发展，造成一些中小城镇尤其是经济比较发达的中小城镇，污染严重，已经影响到人民的生活和健康。
针对目前的情况，国家提出至2010年我国平均污水处理率要达到40%，设市城市的污水处理率不低于60%，重点城市的污水处理率不低于70%，因此探索适合中小城市的经济适用的污水处理工艺，以较少的投资建成污水处理厂，以较低的运行费用运转污水处理厂，达到消除污染，保护环境是我们目前最紧迫的任务。
目录一、设计任务书 (4)1.1设计任务 (4)1.2 设计资料 (4)1.2.1、设计规模 (4)1.2.2、污水水质 (4)1.2.3、其它有关资料 (5)二、设计说明书 (6)2.1 工程概况 (6)2.1.1 基本情况 (6)2.2 污水处理厂工艺的选择 (6)2.2.1 污水水质分析 (6)2.2.2 处理工艺的选择 (7)2.2.3 氧化沟工艺的选择 (9)2.2.4 污泥处理工艺选择 (11)2.2.5 污水、污泥处理工艺流程图 (12)2.3 污水处理厂工程设计 (12)2.3.1污水处理厂总平面设计 (12)2.4 各主要构筑物及设备说明 (14)2.4.1 粗格栅间 (14)2.4.2 污水提升泵房 (14)2.4.3 集水井 (14)2.4.4 曝气沉砂池 (15)2.4.5 厌氧选择池 (15)2.4.6 氧化沟 (15)2.4.7 二沉池 (15)2.4.8 接触池 (16)2.4.9 污泥浓缩池 (16)2.4.10 污泥脱水间 (17)2.4.11 其他建筑物 (17)三、构筑物的设计计算及附属设备的选型 (17)3.1 设计流量 (17)3.2 溢流井的设计 (18)3.3 粗格栅的设计计算 (18)3.3.2 附属设备的选型 (21)3.4 集水池的设计 (21)3.5 污水提升泵的设计 (22)3.6 细格栅的设计计算 (22)3.6.2 附属设备的选型 (24)3.7 曝气沉砂池的设计 (25)3.7.1 设计说明 (25)3.7.2 设计参数 (25)3.7.3 设计计算 (26)3.7.4 附属设备选型 (27)3.8 厌氧选择池的设计 (28)3.8.1 厌氧池配水井 (28)3.8.2 厌氧选择池 (28)3.9 三沟氧化沟的设计计算 (29)3.9.1 设计参数 (29)3.9.2 设计计算 (29)3.9.3 附属设备的选型 (33)3.10 二沉池配水井 (34)3.10.1 设计参数 (34)3.10.2 设计计算 (34)3.11 辐流式二沉池 (35)3.11.1 设计参数 (35)3.11.2 设计计算 (36)3.11.3 附属设备的选型 (37)3.12 消毒池 (37)3.12.1 设计参数 (37)3.12.2 设计计算 (37)3.13 液氯投配系统 (38)3.13.1 设计参数 (38)3.13.2 设计参数 (38)（1）投加量 (38)3.14 污泥回流泵房 (38)3.15 污泥浓缩池 (39)3.15.1 设计参数 (39)3.15.2 设计计算 (39)3.16 污泥脱水间 (41)四、污水处理厂成本概算 (42)4.1 水厂工程造价 (42)4.1.1 计算依据 (42)4.1.2 单项构筑物工程造价计算 (42)4.2 污水处理成本计算 (43)个人小结 (45)一、设计任务书1.1设计任务1、根据设计原始资料提出合理的处理方案及处理工艺流程，包括各处理构筑物型式的选择、污泥的处理及处置方法、处理后废水的出路；2、进行各处理构筑物的工艺设计计算，确定其基本工艺尺寸及主要构造（用单线条画草图并注明主要工艺尺寸）；3、进行废水处理厂（站）的总体平面布置（包括各处理构筑物、辅助建筑物平面位置的确定，主要废水和污泥管道的布置），并绘制平面布置图（比例尺1：200～1：500）；4、进行各处理构筑物的高程计算并绘制废水处理厂（站）的流程图（比例尺纵向1：50～1：100；横向1：500～1：1000）；5、进行废水处理厂（站）初步的工程概算；6、编制工艺设计计算说明书。
1.2 设计资料根据城市总体规划，华东某市决定在其城西地区兴建一座城市污水处理厂，以完善该地区市政工程配套，控制日益加剧的河道水污染，改善环境质量。
1.2.1、设计规模设计流量见设计题目，总变异系数1.5。
1.2.2、污水水质污水主要为城镇市政生活污水，具体水质参数见下表。
处理水质应达到《城镇污水处理厂污染物排放标准》（GB18918-2002）一级B标准排放要求。
表1 进水水质（单位：mg/L）项目COD Cr BOD5SS NH3-N TP进水水质380 190 238 49 4.9出水水质≤60≤20≤20≤15≤0.5 1.2.3、其它有关资料规划中初步划定污水设在该地区西南部，厂区距运河尚有1.5公里。
受纳河流常年平均水位1.4m（黄海基准标高，下同），最高洪水位2.50m，河床平均标高为-1.50m。
该地区夏季主导风向为东南风。
按照城市竖向规划，厂区地面标高应为2.76m。
污水管由北向南进入污水厂区，管径d600mm，管底标高-1.80m。
厂区地基承载力满足污水处理厂一般要求，地下水位为-1.5m。
二、设计说明书2.1 工程概况2.1.1 基本情况设计名称：某城镇6.5万m3/d污水处理厂设计。
设计规模：日处理城镇污水6.5万m3，包括生活污水和城市工业废水。
处理工艺：污水处理采用厌氧选择池加氧化沟工艺，污泥处理采用机械浓缩压滤处理工艺。
设计内容：污水处理厂一座，及其他附属建筑物，包括综合楼、配电室、锅炉房、传达室、食堂、浴室、篮球厂等。
设计结果：1、设计计算说明书一份；设计图纸4张，包括总体平面布置图、高程图、两个主要构筑物三视图。
根据设计任务书提供的进出水水质指标情况，特别是对氮、磷的去除，在初步讨论阶段，通过对A2/O工艺、CASS工艺和氧化沟在实际运行条件下的运行状况进行了详细的比较论证，最终确定选用厌氧池加奥贝尔氧化沟工艺作为污水处理主体工艺，用于脱氮除磷并去除COD Cr、BOD5。
对污水、污泥处理的其他阶段工艺，也都经过了详细的比较论证，最终确定出了一套系统、完整、高效的处理工艺流程。
主要包括粗细格栅、曝气沉淀池、厌氧池、奥贝尔氧化沟、辐流式二沉池、污泥浓缩池、污泥脱水间等。
污水处理厂其他辅助构建筑物也在力求简单、方便、实用的原则下，进行了细致的计算规划，做到主辅互不影响但又相互协调配合。
本设计污水处理厂出水要求达到《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级标准(B标准)，排入距厂区1500m处某河,该河符合<<地表水环境质量标准>>中的III类标准。
2.2 污水处理厂工艺的选择2.2.1 污水水质分析（1）此废水具有如下特点：（a）BOD5/COD Cr=190/380=0.5，说明废水可生化性很好；（b）废水N、P含量较高，出水N、P应符合要求。
（2）针对以上特点，要求污水处理系统应该具有以下功能：（a）具有一定的BOD5去除能力；（b）具备一定的脱N除P功能，使出水N、P达标；（c）使污水处理过程中产生的剩余污泥基本达到稳定。
2.2.2 处理工艺的选择目前处理城市污水应用较多的生化工艺有氧化沟，A2/O法，A-B法，SBR 法等。
为了使本工程选择最合理的处理工艺，有必要按使用条件，排除不适用的处理工艺后，再对可以采取的处理工艺方案进行对比和选择。
氧化沟工艺，A2/O 工艺和CASS工艺三种工艺均能达到处理要求。
在设计可行性分析阶段，对氧化沟工艺，A2/O工艺和CASS工艺的比较分析：（a）A2/O工艺一般在A2/O工艺中，为同时实现脱N除P的要求，必须满足如下条件：BOD5/TKN=5-8 实际进水中：BOD5/TKN=190/49=3.8<5BOD5/TP≥15 BOD5/TP=190/4.9=38≥15通过比较,采用传统A2/O工艺，脱N所需碳源不足，影响脱N效果，为此采用倒置A2/O工艺。
污水先进缺氧段再进厌氧段，或厌氧、缺氧段同时进水，这样既解决了缺氧段的碳源不足的问题，使脱N能够很好的进行，同时也有利于除P，聚磷菌在厌氧段释放P，同时聚集能量，利用厌氧段聚集的能量，在好氧段进行好氧吸P过程，厌氧段结束后立即进入好氧段，能够使聚磷菌在厌氧段聚集的能量，充分用来吸P，加强了除P过程。
（b）CAST工艺该工艺是在SBR工艺基础上发展而来的，增加了厌氧段、缺氧段，可实现脱N除P。
运行简单，可实现自动化控制。
（c）氧化沟工艺氧化沟工艺目前在城市污水处理方面应用最为广泛，处理工艺成熟，结构、设备简单，管理运行费用低。
CAST工艺与氧化沟工艺比较如表2-2：表2-2 CAST工艺与氧化沟工艺比较方案一（CAST工艺）方案二（奥贝尔氧化沟）连续进水，连续出水。
单池间歇多池连续。
多座反应池交替运行保持进、出水连续有机物降解与沉淀在一个池子完成，无需设独立的沉淀池及其刮泥系统。
在氧化沟中完成有机物降解，在沉淀池中进行泥水分离，需设独立的沉淀池和刮泥系统。
通过每一个周期的循环，造成有氧和无氧的环境，对氮和磷有很好的去除效果。
氧化沟系统三个沟道的DO值呈0-1-2的梯次变化，脱氮效果好，除磷效果一般。
