污水处理厂平面图绘制的流程和要领在现代社会中，随着城市化的快速发展，污水处理厂的建设和规划也变得日益重要。
污水处理是一项关系到环境保护和公共卫生的重要工作，而污水处理厂的平面图绘制则是其中一个至关重要的环节。
本文将探讨污水处理厂平面图绘制的流程和要领，希望能对相关从业人员有所启发。
一、了解设计要求和技术标准在开始绘制污水处理厂平面图之前，首先要对设计要求和技术标准进行全面的了解。
这包括对污水处理过程、设备布置、管道走向等方面的要求进行深入研究，以确保绘制的平面图符合相关规范和标准。
同时，还需要考虑到工程地形的特点和环境条件，将其融入到平面图的设计中。
二、绘制整体布局图污水处理厂的平面图绘制可以从整体布局图开始。
整体布局图是对污水处理厂各个部分的位置和相互关系进行绘制的基础，它直观地展示了污水处理厂的整体布局和结构。
在绘制整体布局图时，需要注意相邻部分的通道连接和流动方向，确保各个部分之间的衔接和协调。

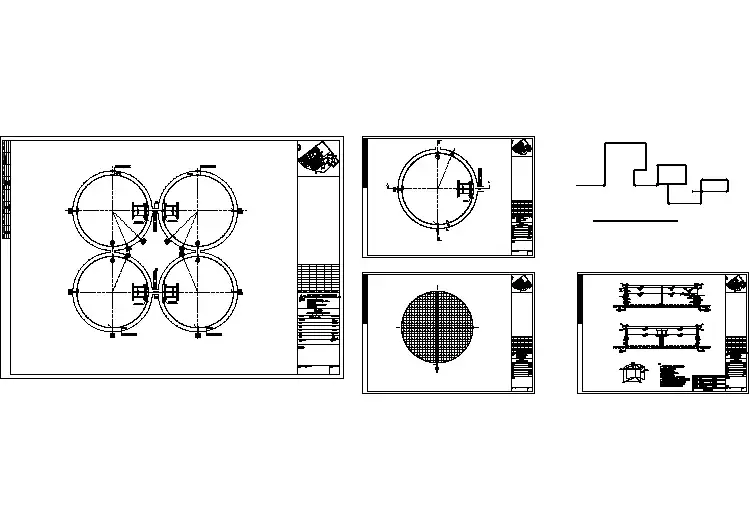

三、绘制主要处理单元图主要处理单元是污水处理厂的核心部分，包括进水口、初沉池、曝气池、二沉池、厌氧池等。
在绘制主要处理单元图时，应注意每个处理单元的位置、形状和相对尺寸的准确性。
同时，还要考虑到处理单元之间的连通关系和流动方式，确保污水能够顺利地通过各个处理单元，完成相应的处理过程。
四、绘制管道布置图污水处理厂中的管道布置是非常关键的一环，它直接影响到整个处理过程的顺利进行。
在绘制管道布置图时，需要注意处理单元之间的管道连接和走向，确保管道布置的合理性和连通性。
同时，还要考虑到管道的材质、直径和施工要求，以便后期的具体实施。
五、标注设备参数和标高信息在完成污水处理厂平面图的绘制后，还需要对各个处理单元的设备参数和标高信息进行标注。
这些信息包括设备型号、尺寸、流量等方面的数据，以及各个处理单元的标高和相对高度等。
标注设备参数和标高信息可以提供给后期的设备采购和施工工程参考，以保证整个污水处理厂的建设和运行的顺利进行。
污水处理厂施工组织设计编制依据及原则一、编制依据1、招标文件、答疑及招标图纸；2、某某污水处理厂工程《工程量清单》及《招标控制价》；3、武汉中科水生环境工程有限公司设计的施工图纸；4、岩土工程勘察报告；（二）工程建设标准。
国家、省、市或行业现行的建设工程施工及验收规范、施工技术标准、程序，《建设工程施工操作规程》、《建设工程质量管理条例》、《工程建设标准强制性标准》、《工程建设标准强制性条文》、《建筑施工安全检查标准》以及有关建筑质量、安全施工等有关文件、规定、施工图纸、技术交底、地质勘察等有关技术说明和《建筑安装工程质量检验评定统一标准》、《建筑工程质量检验评定标准等》。
有关国家、行业施工技术及验收规范：《工程测量规范》 GB50026-93《建筑地基基础工程施工质量验收规范》GB 50202-2002《建筑基坑支护技术规程》JGJ 120-99《建筑地基处理技术规范》JGJ 79-2002《地下防水工程质量验收规范》GB50208-2002《混凝土结构工程施工质量验收规范》GB 50204-2002《砌体工程施工质量及验收规范》GB 50203-2002《建筑装饰装修工程质量验收规范》 GB50210-2001《建筑电气工程施工质量验收规范》GB50303-2002《钢筋焊接及验收规程》 JGJ18-2003《钢筋焊接接头试验方法标准》 JGJ/T27-2001《钢结构工程施工质量验收规范》GB50205-2001《普通混凝土配合比设计规程》 JGJ55-2000《砌筑砂浆配合比设计规程》 JGJ98-2000《建筑工程施工质量验收统一标准》 GB50300-2001《建筑施工安全检查标准》 JGJ59-99《建筑机械使用安全技术规程》 JGJ33-2001《给水排水管道工程施工及验收规范》GB50268-97《混凝土工程施工质量验收规范》GB50204-2002《建设工程文件归档整理规范》GB/T50328-2001《建设工程施工管理规范》GB/T50326－2001……（三）部分参考资料：1、《建筑工程施工手册》；2、《建设工程质量管理条例实施细则》；3、《建筑工程质量通病防冶手册》。

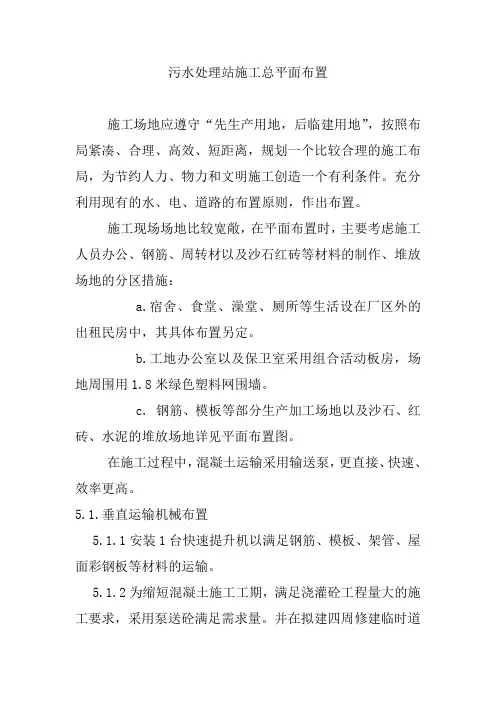

污水处理站施工总平面布置施工场地应遵守“先生产用地，后临建用地”，按照布局紧凑、合理、高效、短距离，规划一个比较合理的施工布局，为节约人力、物力和文明施工创造一个有利条件。
充分利用现有的水、电、道路的布置原则，作出布置。
施工现场场地比较宽敞，在平面布置时，主要考虑施工人员办公、钢筋、周转材以及沙石红砖等材料的制作、堆放场地的分区措施：a.宿舍、食堂、澡堂、厕所等生活设在厂区外的出租民房中，其具体布置另定。
b.工地办公室以及保卫室采用组合活动板房，场地周围用1.8米绿色塑料网围墙。
c. 钢筋、模板等部分生产加工场地以及沙石、红砖、水泥的堆放场地详见平面布置图。
在施工过程中，混凝土运输采用输送泵，更直接、快速、效率更高。
5.1.垂直运输机械布置5.1.1安装1台快速提升机以满足钢筋、模板、架管、屋面彩钢板等材料的运输。
5.1.2为缩短混凝土施工工期，满足浇灌砼工程量大的施工要求，采用泵送砼满足需求量。
并在拟建四周修建临时道路，以方便汽车泵的行走。
5.1.3吊装过程中，对于型钢的堆放原则是：不影响其他材料堆放场地，不影响施工道路，采用今天吊装完毕多少，就进场多少的原则。
汽车吊的行走路线设计在厂房中部以及四周。
5.2.临建设施布置5.2.1施工现场办公用临时设施5.2.1.1施工场地外围四面设1.8米高围墙围护，并要设立出入大门。
在出入口设栅栏、门口设临时门岗，保证人员和材料的安全，门岗24小时值班。
5.2.1.2现场办公用房采用组合板房。
设4间办公室、1间会议室、1间材料仓库、1间保安人员住宿房。
5.2.1.3 施工现场设2个活动板房厕所，派专人每天进行及时的清理。
5.2.2施工现场生产用临时设施5.2.2.1 钢筋加工区占地8×25=200m2，分为原材料堆放、加工车间、成品堆放场，加工车间内布置钢筋切段机、弯曲机、调直机等加工设备。
5.2.2.2木工场：占地8×10=80m2，木制产品采用小型电锯2台，平刨、压刨机各1台，小规模半机械化生产。

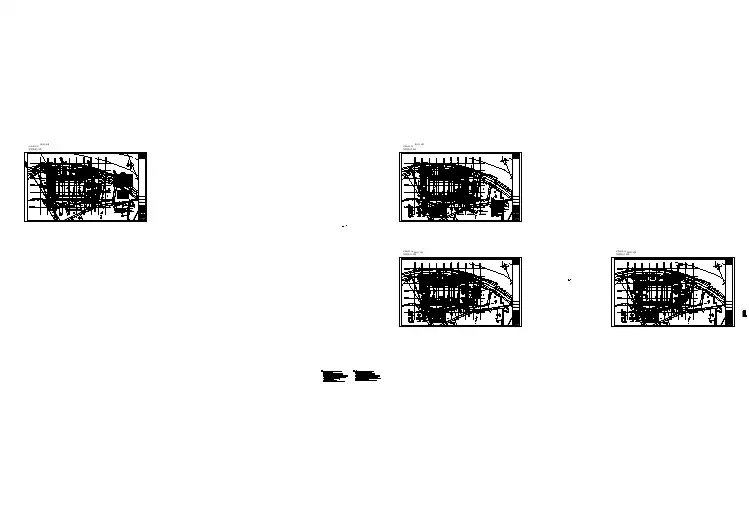

污水处理厂平面及高程设计平面布置及高程布置一、污水处理厂的平面布置污水处理厂的平面布置应包括：处理构筑物的布置污水处理厂的主体是各种处理构筑物。
作平面布置时，要根据各构筑物（及其附属辅助建筑物，如泵房、鼓风机房等）的功能要求和流程的水力要求，结合厂址地形、地质条件，确定它们在平面图上的位置。
在这一工作中，应使：联系各构筑物的管、渠简单而便捷，避免迁回曲折，运行时工人的巡回路线简短和方便；在作高程布置时土方量能基本平衡；并使构筑物避开劣质土壤。
布置应尽量紧凑，缩短管线，以节约用地，但也必须有一定间距，这一间距主要考虑管、渠敷设的要求，施工时地基的相互影响，以及远期发展的可能性。
构筑物之间如需布置管道时，其间距一般可取5-8m，某些有特殊要求的构筑物（如消化池、消化气罐等）的间距则按有关规定确定。
厂内管线的布置污水处理厂中有各种管线，最主要的是联系各处理构筑物的污水、污泥管、渠。
管、渠的布置应使各处理构筑物或各处理单元能独立运行，当某一处理构筑物或某处理单元因故停止运行时，也不致影响其他构筑物的正常运行，若构筑物分期施工，则管、渠在布置上也应满足分期施工的要求；必须敷设接连人厂污水管和出流尾渠的超越管，在不得已情况下可通过此超越管将污水直接排人水体，但有毒废水不得任意排放。
厂内尚有给水管、输电线、空气管、消化气管和蒸气管等。
所有管线的安排，既要有一定的施工位置，又要紧凑，并应尽可能平行布置和不穿越空地，以节约用地。
这些管线都要易于检查和维修。
污水处理厂内应有完善的雨水管道系统，以免积水而影响处理厂的运行。
辅助建筑物的布置辅助建筑物包括泵房、鼓风机房、办公室、集中控制室、化验室、变电所、机修、仓库、食堂等。
它们是污水处理厂设计不可缺少的组成部分。
其建筑面积大小应按具体情况与条件而定。
有可能时，可设立试验车间，以不断研究与改进污水处理方法。
辅助建筑物的位置应根据方便、安全等原则确定。
如鼓风机房应设于曝气池附近以节省管道与动力；变电所宜设于耗电量大的构筑物附近等。
