污水处理厂平面图绘制的流程和要领

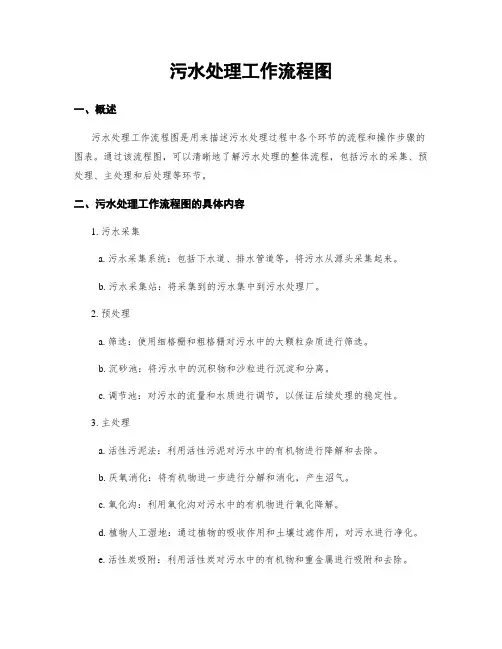

污水处理工作流程图一、概述污水处理工作流程图是用来描述污水处理过程中各个环节的流程和操作步骤的图表。

通过该流程图，可以清晰地了解污水处理的整体流程，包括污水的采集、预处理、主处理和后处理等环节。

二、污水处理工作流程图的具体内容1. 污水采集a. 污水采集系统：包括下水道、排水管道等，将污水从源头采集起来。

b. 污水采集站：将采集到的污水集中到污水处理厂。

2. 预处理a. 筛选：使用细格栅和粗格栅对污水中的大颗粒杂质进行筛选。

b. 沉砂池：将污水中的沉积物和沙粒进行沉淀和分离。

c. 调节池：对污水的流量和水质进行调节，以保证后续处理的稳定性。

3. 主处理a. 活性污泥法：利用活性污泥对污水中的有机物进行降解和去除。

b. 厌氧消化：将有机物进一步进行分解和消化，产生沼气。

c. 氧化沟：利用氧化沟对污水中的有机物进行氧化降解。

d. 植物人工湿地：通过植物的吸收作用和土壤过滤作用，对污水进行净化。

e. 活性炭吸附：利用活性炭对污水中的有机物和重金属进行吸附和去除。

4. 后处理a. 消毒：使用消毒剂对处理后的污水进行杀菌和消毒，以确保出水的卫生安全。

b. 深度过滤：通过滤料对污水进行深度过滤，去除弱小颗粒和残存悬浮物。

c. 中水回用：对处理后的污水进行再利用，用于冲洗、灌溉等非直接饮用水的用途。

5. 出水排放a. 出水口：将处理后的污水排放到河流、海洋或者地下水体等环境中。

b. 出水监测：对出水进行定期监测，确保出水符合相关的环境排放标准。

三、数据示例1. 污水采集- 污水采集系统：下水道覆盖面积达到100平方公里，排水管道总长度超过500公里。

- 污水采集站：共设立10个污水采集站，每一个站点每天处理污水量约为1000立方米。

2. 预处理- 筛选：使用细格栅和粗格栅进行筛选，每小时处理污水量达到200立方米。

- 沉砂池：沉砂池的处理效率达到90%，每天处理污水量约为500立方米。

- 调节池：调节池的处理能力为每小时500立方米，可根据实际情况进行调整。

污水处理系统工艺流程图一、引言污水处理系统是为了净化废水，保护环境而建立的一套工程设施。

污水处理系统工艺流程图是对污水处理过程中各个单元操作的顺序和关系进行图形化表示的一种方法。

本文将详细描述污水处理系统的工艺流程图，包括预处理、初级处理、中级处理和高级处理。

二、预处理预处理是对进入污水处理系统的原始污水进行初步处理，主要目的是去除大颗粒悬浮物、沉积物和油脂等。

预处理的工艺流程图如下：1. 污水进水口：将原始污水引入处理系统。

2. 栅格机：通过栅格机将大颗粒悬浮物、沉积物和油脂等固体物质进行过滤和拦截。

3. 沉砂池：将通过栅格机过滤的沉积物和沙粒沉淀到底部，清水从上部流出。

4. 沉淀池：将通过栅格机过滤的悬浮物沉淀到底部，清水从上部流出。

5. 溢流槽：将沉淀池中的清水通过溢流槽排出。

三、初级处理初级处理是对预处理后的污水进行进一步处理，主要目的是去除悬浮物、有机物和部份营养物质等。

初级处理的工艺流程图如下：1. 污水进水口：将预处理后的污水引入初级处理系统。

2. 曝气池：通过曝气池将污水中的悬浮物和有机物进行氧化分解。

3. 沉淀池：将曝气池中的悬浮物和有机物沉淀到底部，清水从上部流出。

4. 溢流槽：将沉淀池中的清水通过溢流槽排出。

四、中级处理中级处理是对初级处理后的污水进行进一步处理，主要目的是去除有机物、氮和磷等。

中级处理的工艺流程图如下：1. 污水进水口：将初级处理后的污水引入中级处理系统。

2. 厌氧池：通过厌氧池将污水中的有机物进行厌氧分解。

3. 好氧池：将厌氧池中的污水引入好氧池，通过好氧菌的作用将有机物进一步分解。

4. 沉淀池：将好氧池中的悬浮物和有机物沉淀到底部，清水从上部流出。

5. 溢流槽：将沉淀池中的清水通过溢流槽排出。

五、高级处理高级处理是对中级处理后的污水进行进一步处理，主要目的是去除氮、磷和微生物等。

高级处理的工艺流程图如下：1. 污水进水口：将中级处理后的污水引入高级处理系统。

鸿业步骤——农村污水鸿业前期设定1、设置：工程名（自己定），出图比例（视情况），文字大小（视情况），标注参考方向（0度），小数数位（3位）2、设置—默认参数（1）综合设定：排水节点（空心节点），（2）管线设置：管长类型（三维长度），井内部分（不统计），管线线型（Line 线）3、设置—管道规格（视情况）4、设置—管线标注：（1）管径（标注形式视情况）；（2）管长坡度（管长：前后缀无，小数位1，单位：m，不去尾数零；管坡：前后缀无，小数位1，单位：‰，去尾数零）；（3）综合标注（连接符：“-”；引出标方式：水平；标注顺序：管径、管长、坡度）；（4）其他默认5、设置—井管标注（如图）参数设置A：｛节点编号｝；B：空；C：｛自然地面标高｝；D：｛管标高｝6、设置—纵断表头—排水（如图）7、设置—纵断标注鸿业做农村污水排水1、设置：工程名（自己定），出图比例，文字大小，小数数位（3位）2、处理地形文件、地形标高数据。

地形新建图层，颜色8号色（标志性地名、建筑名等白色）；标高数据新建另一个图层，颜色8号色；3、更改字体样式。

将地形图所有文字的字体全部改成字体样式“字体名romans.shx，使用大字体0hzk.shx，宽度比例0.7~0.8”4、平面上布置污水管位置。

新建图层，在该图层上进行布置污水管（用直线），事先将直线各端点作为井位置，后期软件会自动生成井。

5、定义污水管。

污水—平面管线—定义污水管，选择‘第4步’中布置的管线。

6、定义污水管管径与坡度。

污水—定义管径，定义每根污水管的管径；污水—定义坡度，定义每根污水管的坡度（用该管径的最小坡度定义）7、定地形标高。

“（1）可做可不做，具体视情况；（2）必须做。

”（1）平面—设计地形—设计离散点—文本定义，选择‘第1步’中的地形标高数据任意一个，确定，全选地形标高数据，确定，不改变图层。

（2）平面—自然地形—自然离散点—文本定义，选择‘第1步’中的地形标高数据任意一个，确定，全选地形标高数据，确定，不改变图层。

污水处理流程图污水处理是一项重要的环境保护工作，它能够将含有有害物质的废水经过一系列的处理工艺，使之变为可以安全排放或循环利用的清洁水源。

下面是一张简单的污水处理流程图，将介绍每个步骤的具体内容。

一、预处理阶段：1. 进水：污水从城市的下水道系统进入污水处理厂。

2. 筛选：通过格栅，去除污水中的大颗粒物质，如大块固体废物、沙子和树叶等。

3. 沉砂池：将污水流入沉砂池，通过沉降作用，使较重的沙子和有机物质沉淀到底部，形成沉淀池。

沉淀池底部的沙子则会经过混凝剂的处理后被回收利用。

4. 调节池：调节池主要起到平衡水质的作用，使水的pH值、温度和水质均匀稳定。

二、生化处理阶段：1. 活性污泥池：污水流入活性污泥池，加入大量的微生物（活性污泥），使其与污水混合，微生物利用有机物质进行分解、氧化和降解，形成胶状的团块，即活性污泥颗粒或污泥团浆。

2. 好氧生物处理：将活性污泥颗粒与有氧空气充分接触，利用氧化作用将有机物质转化为碳酸气体等无害物质。

此过程是氧化石化作用的主要步骤。

3. 厌氧生物处理：将活性污泥团浆置于无氧环境中，微生物通过厌氧呼吸将有机物质转化为沼气和水。

沼气可以作为能源利用。

4. 活性污泥回流：将部分处理好的污水通过回流系统，返回至活性污泥池中，以增加污水中的微生物含量，提高处理效果。

三、沉淀与过滤阶段：1. 次级曝气池：将经过生化处理后的污水流入次级曝气池，使污水中仍然含有的悬浮颗粒物质沉淀到底部。

同时，加入一定量的曝气气泡，以保持溶解氧的浓度，维持微生物的活性。

2. 沉淀池：次级曝气池底部的沉淀物会流入沉淀池进行再次沉淀。

沉淀池底部形成的污泥经过去水处理后，可以作为有机肥料。

3. 过滤：将经过沉淀后的污水通过滤池，去除污水中的细小颗粒物质。

四、消毒与排放阶段：1. 消毒：经过过滤后的污水流入消毒池，加入一定量的消毒剂，如漂白粉、次氯酸钠等，杀死或去除污水中的细菌和病毒。

2. 排放：经过消毒的污水流入清洁水体，如河流、湖泊等，或者用于农业灌溉、工业循环使用等。

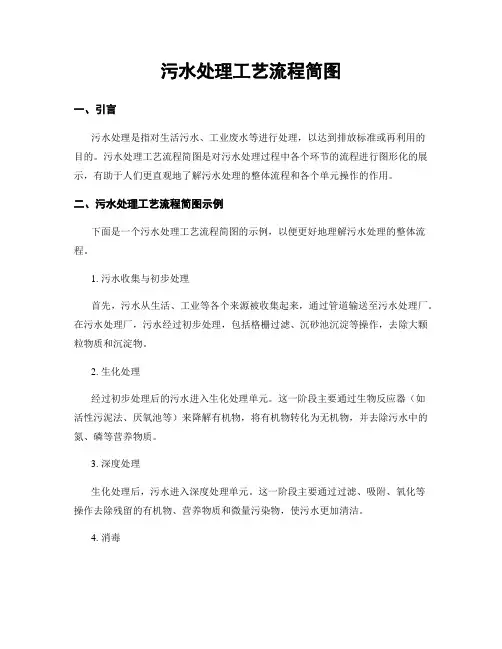

污水处理工艺流程简图一、引言污水处理是指对生活污水、工业废水等进行处理，以达到排放标准或再利用的目的。

污水处理工艺流程简图是对污水处理过程中各个环节的流程进行图形化的展示，有助于人们更直观地了解污水处理的整体流程和各个单元操作的作用。

二、污水处理工艺流程简图示例下面是一个污水处理工艺流程简图的示例，以便更好地理解污水处理的整体流程。

1. 污水收集与初步处理首先，污水从生活、工业等各个来源被收集起来，通过管道输送至污水处理厂。

在污水处理厂，污水经过初步处理，包括格栅过滤、沉砂池沉淀等操作，去除大颗粒物质和沉淀物。

2. 生化处理经过初步处理后的污水进入生化处理单元。

这一阶段主要通过生物反应器（如活性污泥法、厌氧池等）来降解有机物，将有机物转化为无机物，并去除污水中的氮、磷等营养物质。

3. 深度处理生化处理后，污水进入深度处理单元。

这一阶段主要通过过滤、吸附、氧化等操作去除残留的有机物、营养物质和微量污染物，使污水更加清洁。

4. 消毒深度处理后的污水需要进行消毒，以杀灭其中的病原微生物。

常见的消毒方法包括紫外线照射、臭氧处理、氯消毒等。

5. 污泥处理在污水处理过程中产生的污泥需要进行处理。

常见的污泥处理方法包括浓缩、脱水、干化等，以减少体积和减少对环境的影响。

6. 出水处理经过前面的处理，污水中的污染物已经被大大降低。

最后，经过一系列的出水处理操作，使得处理后的污水达到排放标准，可以安全地排放到水体中或进行再利用。

三、污水处理工艺流程的优点和应用污水处理工艺流程的优点在于可以有效地去除污水中的有机物、营养物质和微量污染物，减少对环境的污染。

同时，通过处理后的污水可以进行再利用，如用于农田灌溉、工业用水等，实现资源的循环利用。

污水处理工艺流程广泛应用于城市污水处理厂、工业废水处理厂、乡村污水处理等领域。

它对改善环境质量、保护水资源、维护人类健康起到了重要作用。

四、结论污水处理工艺流程简图是对污水处理过程中各个环节的流程进行图形化展示的工具。

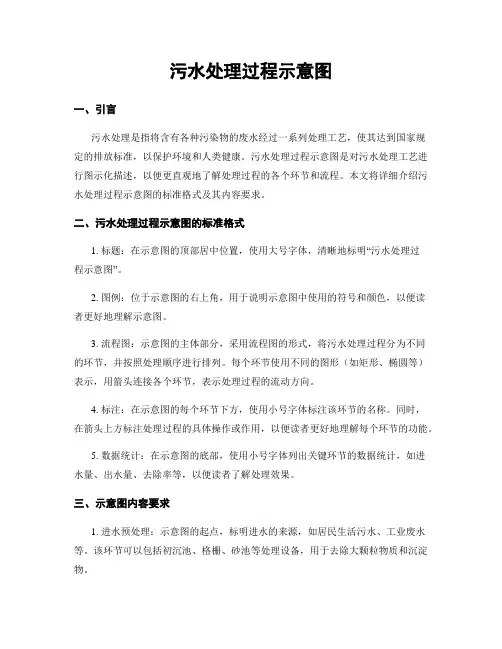

污水处理过程示意图一、引言污水处理是指将含有各种污染物的废水经过一系列处理工艺，使其达到国家规定的排放标准，以保护环境和人类健康。

污水处理过程示意图是对污水处理工艺进行图示化描述，以便更直观地了解处理过程的各个环节和流程。

本文将详细介绍污水处理过程示意图的标准格式及其内容要求。

二、污水处理过程示意图的标准格式1. 标题：在示意图的顶部居中位置，使用大号字体，清晰地标明“污水处理过程示意图”。

2. 图例：位于示意图的右上角，用于说明示意图中使用的符号和颜色，以便读者更好地理解示意图。

3. 流程图：示意图的主体部分，采用流程图的形式，将污水处理过程分为不同的环节，并按照处理顺序进行排列。

每个环节使用不同的图形（如矩形、椭圆等）表示，用箭头连接各个环节，表示处理过程的流动方向。

4. 标注：在示意图的每个环节下方，使用小号字体标注该环节的名称。

同时，在箭头上方标注处理过程的具体操作或作用，以便读者更好地理解每个环节的功能。

5. 数据统计：在示意图的底部，使用小号字体列出关键环节的数据统计，如进水量、出水量、去除率等，以便读者了解处理效果。

三、示意图内容要求1. 进水预处理：示意图的起点，标明进水的来源，如居民生活污水、工业废水等。

该环节可以包括初沉池、格栅、砂池等处理设备，用于去除大颗粒物质和沉淀物。

2. 生化处理：示意图的核心环节，主要包括活性污泥法、厌氧处理等。

该环节通过微生物的作用，将有机物质转化为无机物质，并去除大部分污染物。

3. 深度处理：示意图的后续环节，用于进一步去除残余的有机物质和微生物。

该环节可以包括沉淀池、过滤器等处理设备。

4. 出水处理：示意图的终点，标明出水的去向，如河流、湖泊等。

该环节通过消毒等处理方式，确保出水达到国家规定的排放标准。

5. 数据统计：示意图底部的数据统计部分，列出关键环节的数据，如进水量、出水量、COD去除率、氨氮去除率等。

这些数据可以根据实际情况进行估算或参考相关文献。

污水处理工艺流程图 污水进入厂区先通过截流井（让厂能处理的污水进入厂区进行处理）进入粗格栅（打捞较大的渣滓）到污水泵（提升污水的高度）到细格栅（打捞较小的渣滓）到沉沙池（以重力分离为基础，将污水的比重较大的无机颗粒沉淀并排除）到生化池（采用活性污泥法去除污水里的BOD5、SS和以各种形式的氮或磷）进入终沉池（排除剩余污泥和回流污泥）进入D型滤池（进一步减少SS，使出水达到国家一级标准）进入紫外线消毒（杀灭水中的大肠杆菌）然后出水生化池、终沉池出的污泥一部分作为生化池的回流污泥，剩下的送入污泥脱水间脱水外运 主要有物理处理法，生化处理法和化学处理法，生化处理法经常被使用，主流处理方法主要看被处理水质和受纳水体情况，一般城市生活污水的主流处理方法为生化处理法，如活性污泥法，mbr 等方法。

污水处理sewage treatment.wastewater treatment 为使污水经过一定方法处理后.达到设定的某些标准.排入水体.排入某一水体或再次使用等的采取的某些措施或者方法等.现代污水处理技术.按处理程度划分.可分为一级.二级和三级处理.一级处理.主要去除污水中呈悬浮状态的固体污染物质.物理处理法大部分只能完成一级处理的要求.经过一级处理的污水.BOD一般可去除30%左右.达不到排放标准.一级处理属于二级处理的预处理.二级处理.主要去除污水中呈胶体和溶解状态的有机污染物质(BOD.COD 物质).去除率可达90%以上.使有机污染物达到排放标准.三级处理.进一步处理难降解的有机物.氮和磷等能够导致水体富营养化的可溶性无机物等.主要方法有生物脱氮除磷法.混凝沉淀法.砂率法.活性炭吸附法.离子交换法和电渗分析法等.整个过程为通过粗格删的原污水经过污水提升泵提升后.经过格删或者筛率器.之后进入沉砂池.经过砂水分离的污水进入初次沉淀池.以上为一级处理(即物理处理).初沉池的出水进入生物处理设备.有活性污泥法和生物膜法.(其中活性污泥法的反应器有曝气池.氧化沟等.生物膜法包括生物滤池.生物转盘.生物接触氧化法和生物流化床).生物处理设备的出水进入二次沉淀池.二沉池的出水经过消毒排放或者进入三级处理.一级处理结束到此为二级处理.三级处理包括生物脱氮除磷法.混凝沉淀法.砂滤法.活性炭吸附法.离子交换法和电渗析法.二沉池的污泥一部分回流至初次沉淀池或者生物处理设备.一部分进入污泥浓缩池.之后进入污泥消化池.经过脱水和干燥设备后.污泥被最后利用.各个处理构筑物的能耗分析1.污水提升泵房进入污水处理厂的污水经过粗格删进入污水提升泵房.之后被污水泵提升至沉砂池的前池.水泵运行要消耗大量的能量.占污水厂运行总能耗相当大的比例.这与污水流量和要提升的扬程有关.2.沉砂池沉砂池的功能是去除比重较大的无机颗粒.沉砂池一般设于泵站前.倒虹管前.以便减轻无机颗粒对水泵.管道的磨损,也可设于初沉池前.以减轻沉淀池负荷及改善污泥处理构筑物的处理条件.常用的沉砂池有平流沉砂池.曝气沉砂池.多尔沉砂池和钟式沉砂池.沉砂池中需要能量供应的主要是砂水分离器和吸砂机.以及曝气沉砂池的曝气系统.多尔沉砂池和钟式沉砂池的动力系统.3.初次沉淀池初次沉淀池是一级污水处理厂的主题处理构筑物.或作为二级污水处理厂的预处理构筑物设在生物处理构筑物的前面.处理的对象是SS和部分BOD5.可改善生物处理构筑物的运行条件并降低其BOD5负荷.初沉池包括平流沉淀池.辐流沉淀池和竖流沉淀池.初沉池的主要能耗设备是排泥装置.比如链带式刮泥机.刮泥撇渣机.吸泥泵等.但由于排泥周期的影响.初沉池的能耗是比较低的.4.生物处理构筑物污水生物处理单元过程耗能量要占污水厂直接能耗相当大的比例.它和污泥处理的单元过程耗能量之和占污水厂直接能耗的60%以上.活性污泥法的曝气系统的曝气要消耗大量的电能.其基本上是联系运行的.且功率较大.否则达不到较好的曝气效果.处理效果也不好.氧化沟处理工艺安装的曝气机也是能耗很大的设备.生物膜法处理设备和活性污泥法相比能耗较低.但目前应用较少.是以后需要大力推广的处理工艺.5.二次沉淀池二次沉淀池的能力消耗主要是在污泥的抽吸和污水表明漂浮物的去除上.能耗比较低.6.污泥处理污泥处理工艺中的浓缩池.污泥脱水.干燥都要消耗大量的电能.污泥处理单元的能量消耗是相当大的.这些设备的电耗功率都很大.针对各个处理构筑物的节能途径1.污水提升泵房污水提升泵房要节省能耗.主要是考虑污水提升泵如何进行电能节约.正确科学的选泵.让水泵工作在高效段是有效的手段.合理利用地形.减少污水的提升高度来降低水泵轴功率N也是有效的办法.定期对水泵进行维护.减少摩擦也可以降低电耗.2.沉砂池采用平流沉砂.避免采用需要动力设备的沉砂池.如平流沉砂池.采用重力排砂.避免使用机械排砂.这些措施都可大大节省能耗.3.初次沉淀池初次沉淀池的能耗较低.主要能量消耗在排泥设备上.采用静水压力法无疑会明显降低能量的消耗.4.生物处理构筑物国外的学者通过能耗和费用效益分析比较了生物处理工艺流程.他们认为处理设施大部分的能量消耗是发生在电机这类单一的设备上.因而节能应从提高全厂功率因数.选择高效机电设备及减少高峰用电要求等方面入手.他们提出的节能措施既包括改善电机的电气性能.也包括解决运转的工艺问题.还包括污水厂产物中的能量回收(EnergyRecovery).曝气系统的能耗相当大.对曝气系统能耗能效的研究总是涉及到曝气设备的改造和革新.新型的曝气设备虽然层出不穷.但目前仍然可划分为2类:第1种是采用淹没式的多孔扩散头或空气喷嘴产生空气泡将氧气传递进水溶液的方法.第2种是采用机械方法搅动污水促使大气中的氧溶于水的方法.微孔曝气.曝气扩散头的布局和曝气系统的调节这些都是节能的有效措施.在传统活性污泥处理厂曝气池中辟出前端厌氧区.用淹没式搅拌器混合的节能.生物除磷方案.这一简单的改造可以节省近20%的曝气能耗.如果算上混合用能.节能也达到12%.自动控制系统的应用于污水处理节能.曝气系统进行阶段曝气.溶解氧存在浓度梯度.既减少了能耗.又可以改善处理效果.减少污泥量.生物膜法处理工艺采用厌氧处理可以明显降低能量的消耗.5.二次沉淀池二次沉淀池中对排泥设备的研究和排泥方式的改善是降低能耗的有效方法.6.污泥处理污泥处理系统节能研究主要集中于污泥处理的能量回收.从污水污泥有机污染物中回收能量用于处理过程早在上世纪初就已投入实践.但能源危机之前一直不受重视.目前有两种回收途径:一是污泥厌氧消化气利用.一是污泥焚烧热的利用.消化气性质稳定.易于贮存.它可通过内燃机或燃料电池转化为机械能或电能.废热还可回收于消化污泥加热.因此利用消化气能解决污水厂不同程度的能量自给问题.林荣忱等人比较了沼气发电机和燃料电池两种利用形式.认为燃料电池能量利用率高.具有很好的发展前途.对消化气的最大化利用是提高能效的主要方式.沼气发电机组并网发电的研究和应用在国内已有应用实例.是大型污水处理厂的沼气综合利用的可行途径.另外一种能量回收方式是将城市固体废物焚烧场建在污水处理厂旁.将固废与污水污泥一起焚烧.获得的电能用于处理厂的运转.城市污水处理的能耗分析研究与节能技术和手段的发展往往并不同步.由于污水处理能量平衡分析方法研究的欠缺.节能措施的制订和实施常常超前.而多数节能途径和手段常常由处理厂的操作管理人员结合各处理设施实际情况提出.具有经验性和个别性.不一定能适用于其他污水厂甚至是工艺相似的污水厂,另一方面.从广义上说.污水处理学科领域的技术创新.新材料和新设备的使用都蕴涵着节能增效的潜力.因而节能的途径和手段往往是很宽泛的.结论污水处理是能源密集(energy intensity)型的综合技术.一段时期以来.能耗大.运行费用高一定程度上阻碍了我国城市污水处理厂的建设.建成的一些处理厂也因能耗原因处于停产和半停产状态.在今后相当长的一段时期内.能耗问题将成为城市污水处理的瓶颈.能否解决耗污水厂的能耗问题.合理进行能源分配.已经成为决定污水处理厂运行效益好坏的关键因素.能耗是否较低.也是未来新的污水处理厂可行性分析的决定性因素.开发能效较高的污水处理技术.合理设计及运行污水处理厂.必将是未来污水处理厂设计和运行的必由之路. ? 污水处理厂的工作岗位 1.有哪些岗位?主要职能是负责污水泵站、污水处理、污泥处理的安全、正常运行，确保进厂的污水经处理后全部达标排放。

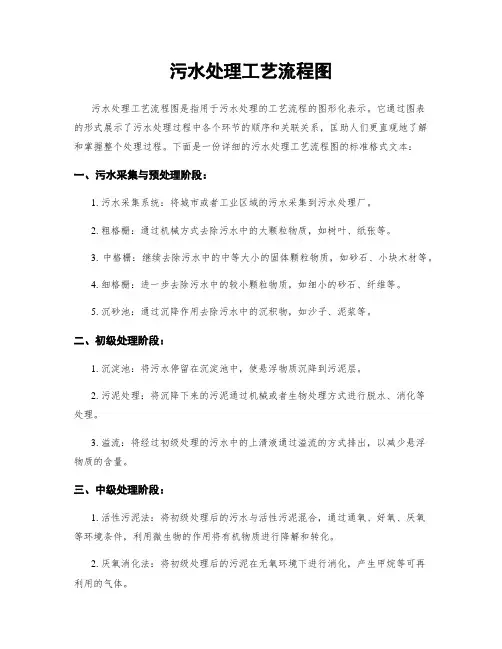

污水处理工艺流程图污水处理工艺流程图是指用于污水处理的工艺流程的图形化表示。

它通过图表的形式展示了污水处理过程中各个环节的顺序和关联关系，匡助人们更直观地了解和掌握整个处理过程。

下面是一份详细的污水处理工艺流程图的标准格式文本：一、污水采集与预处理阶段：1. 污水采集系统：将城市或者工业区域的污水采集到污水处理厂。

2. 粗格栅：通过机械方式去除污水中的大颗粒物质，如树叶、纸张等。

3. 中格栅：继续去除污水中的中等大小的固体颗粒物质，如砂石、小块木材等。

4. 细格栅：进一步去除污水中的较小颗粒物质，如细小的砂石、纤维等。

5. 沉砂池：通过沉降作用去除污水中的沉积物，如沙子、泥浆等。

二、初级处理阶段：1. 沉淀池：将污水停留在沉淀池中，使悬浮物质沉降到污泥层。

2. 污泥处理：将沉降下来的污泥通过机械或者生物处理方式进行脱水、消化等处理。

3. 溢流：将经过初级处理的污水中的上清液通过溢流的方式排出，以减少悬浮物质的含量。

三、中级处理阶段：1. 活性污泥法：将初级处理后的污水与活性污泥混合，通过通氧、好氧、厌氧等环境条件，利用微生物的作用将有机物质进行降解和转化。

2. 厌氧消化法：将初级处理后的污泥在无氧环境下进行消化，产生甲烷等可再利用的气体。

3. 好氧消化法：将初级处理后的污泥在充氧环境下进行消化，进一步降解有机物质。

四、高级处理阶段：1. 活性炭吸附法：通过将污水通过活性炭床进行过滤和吸附，去除污水中的有机物质和部份溶解性物质。

2. 膜分离法：利用微孔膜或者超滤膜对污水进行过滤，去除其中的弱小颗粒和胶体物质。

3. 紫外线消毒法：通过紫外线照射，杀灭污水中的细菌和病毒，达到消毒的目的。

五、污水排放阶段：1. 污水回用：经过处理后的污水可以用于农田灌溉、工业用水等方面，实现资源的再利用。

2. 污水排放：将处理后的污水排放到水体中，需要符合国家和地方的排放标准，以保护环境和水质安全。

综上所述，污水处理工艺流程图是根据污水处理过程中各个环节的顺序和关联关系绘制的图表，它能够匡助人们更好地了解和掌握污水处理过程。

污水处理工艺流程图污水处理工艺流程图是指根据污水处理的具体要求和工艺设计，绘制出的污水处理过程中各个单元操作的流程图。

通过这一图表，可以清晰地了解污水处理工艺的整体流程，方便工程师和操作人员进行操作和监控。

下面将详细介绍污水处理工艺流程图的相关内容。

一、预处理过程1.1 水力除砂：通过沉砂池等设备将污水中的砂砾等杂物去除，减少对后续处理设备的损坏。

1.2 水力除油：利用油水分离器等设备将污水中的油脂等物质去除，提高后续处理效果。

1.3 筛除杂物：通过格栅等设备对污水进行筛除，去除大颗粒杂物，减轻后续处理负担。

二、生化处理过程2.1 好氧处理：将去除杂质的污水送入好氧生物反应器中，利用好氧微生物将有机物质降解为无害物质。

2.2 厌氧处理：将污水送入厌氧生物反应器中，利用厌氧微生物将有机物质降解为甲烷等气体。

2.3 混凝沉淀：通过添加絮凝剂等物质，使悬浮物和胶体物质凝结成较大颗粒，便于沉淀分离。

三、二级处理过程3.1 生物过滤：将经过初级处理的污水送入生物滤池中，通过滤料上的生物膜将有机物质降解。

3.2 活性炭吸附：利用活性炭对污水中的有机物质和重金属等进行吸附，提高水质。

3.3 膜分离：采用微孔膜等设备对污水进行过滤，去除弱小颗粒和细菌等微生物。

四、消毒处理过程4.1 氯气消毒：通过向污水中加入氯气等消毒剂，杀灭细菌和病原体，确保出水符合卫生标准。

4.2 紫外线消毒：利用紫外线照射污水，破坏细菌和病毒的DNA结构，达到消毒目的。

4.3 臭氧消毒：通过向污水中注入臭氧气体，氧化破坏细菌和病毒的细胞结构，实现消毒效果。

五、后处理过程5.1 深度过滤：通过多介质过滤器等设备对消毒后的污水进行深度过滤，去除残留的弱小颗粒。

5.2 重金属去除：采用离子交换树脂等方法对污水中的重金属进行去除，保证水质安全。

5.3 余氯去除：通过添加亚硫酸氢钠等还原剂，将消毒后的余氯去除，避免对水体造成二次污染。

综上所述，污水处理工艺流程图是污水处理工程设计中不可或者缺的重要工具，通过清晰的流程图可以匡助工程师和操作人员更好地理解和掌握整个处理过程，确保污水处理效果达到预期目标。

污水处理站工艺流程图1. 引言本文档旨在详细介绍污水处理站的工艺流程，并提供相应的示意图和说明，以便于操作人员理解和执行。

2. 污水收集与初步筛选2.1 汇集管道系统：将城市中各个区域产生的废水通过下沉井、拦截器等设施引导至主要收集管道。

2.2 初级格栅过滤：利用机械方式去除较大颗粒物质，如纸张、布料等杂物。

3. 鼓风式活性污泥法（A/O法）3.1 延伸曝气反应器(EAR)：- 将经过初步筛选后的废水进入EAR进行好氧降解；- EAR内设置鼓风装置增加溶解氧浓度促进微生物代谢。

4.二沉式活性炭吸附-接触曝气-混凝絮凖－Ｏ３催化剂消毒技术(ACO)4.１原理及特点:4.２适用范围:(一）有机含量高,色度佳；(二）水质波动较大,处理效果稳定；(三)出口COD＜30mg/L，色度低于20倍。

4.３工艺流程:（一）初沉池：用来去除废水中的悬浮物和部分有机物；（二）接触曝气生化反应器:主要是通过微生物对可降解性有机物进行吸收、脱硫等作用;3.混凝絮凖技术：水体中添加适量的高聚合离子型或胶束结构形成剂，形成极小颗粒状固态组织，并与溶液内所含杂质发生静电相互间引力而使之迅速集结起来.4.O3催化消毒法（Ozone disinfection）O₃具备强氧化能力，在快速灭活病原菌及其孢子方面表现优异。

5.次级格栅过滤利用更加密集的网格过滤系统进一步去除残留在废水中的较小颗粒和纤维类材料。

6.厌氧消化池将经过前述处理后仍然存在的有机物质通过厌氧消化池进行进一步分解和降解。

7.沉淀澄清通过设置大型的沉淀池，使废水中残留的颗粒状物质在静置过程中逐渐下沉并与上层液体分离。

8. 消毒处理利用紫外线灭菌装置或其他合适的方法对经过前述工艺处理后仍然存在微生物等有害成分进行杀灭。

9. 出水排放经过以上各个环节处理后，将最终达到国家相关标准要求的出水排入指定区域或再利用。

10、本文档涉及附件：- 工艺流程图示意图（见附件1）- 设备列表表格（见附件2）11、法律名词及注释：A/O法：鼓风式活性污泥法(Aeration/oxidation process) EAR: 延伸曝气反应器(Extended aeration reactor)COD: 化学需氧量 (Chemical Oxygen Demand)。

城市污水处理工艺流程图一、引言城市污水处理是保护环境、维护公共卫生和可持续发展的重要环节。

污水处理工艺流程图是对城市污水处理过程进行图形化展示，旨在清晰地展示各个处理单元之间的关系和处理步骤。

本文将详细描述城市污水处理工艺流程图的标准格式，以便于工程师和相关人员进行参考和实施。

二、城市污水处理工艺流程图的标准格式城市污水处理工艺流程图通常由以下几个部分组成：进水系统、初级处理、二级处理、三级处理、污泥处理和出水系统。

下面将详细介绍每个部分的内容和数据。

1. 进水系统进水系统是指将城市污水引入处理厂的过程。

一般包括进水管道、进水泵站和进水格栅。

进水管道将城市污水从城市排水管网输送至处理厂，进水泵站用于提升污水流量，进水格栅则用于拦截较大的杂质和固体颗粒。

2. 初级处理初级处理是对进水进行物理处理的过程。

主要包括格栅除渣、沉砂池和沉淀池。

格栅除渣用于进一步拦截固体颗粒，沉砂池用于去除较重的悬浮物，而沉淀池则用于沉淀污水中的悬浮物和有机物。

3. 二级处理二级处理是对初级处理后的污水进行生物处理的过程。

常见的二级处理工艺包括活性污泥法、厌氧池法和人工湿地法。

活性污泥法通过活性污泥颗粒对污水中的有机物进行降解和氧化，厌氧池法则利用厌氧菌对有机物进行分解和转化，人工湿地法则利用湿地植物和微生物对污水进行净化。

4. 三级处理三级处理是对二级处理后的污水进行进一步处理的过程。

常见的三级处理工艺包括沉淀过滤、活性炭吸附和紫外线消毒。

沉淀过滤通过沉淀和过滤的方式去除污水中的悬浮物和胶体物质，活性炭吸附则用于去除污水中的有机物和重金属离子，紫外线消毒则用于杀灭污水中的细菌和病毒。

5. 污泥处理污泥处理是将污水处理过程中产生的污泥进行处理和处置的过程。

常见的污泥处理方法包括污泥浓缩、污泥脱水和污泥焚烧。

污泥浓缩通过离心机或压滤机将污泥中的水分去除，污泥脱水则通过压滤机或带式压滤机将污泥中的水分进一步去除，污泥焚烧则通过高温燃烧将污泥转化为灰渣。

污水处理流程图一、引言污水处理是指对生活污水、工业废水等含有有害物质的水进行处理，以达到排放标准或可再利用的水质要求。

污水处理流程图是用来描述污水处理过程中各个环节的顺序和关联关系的图表。

本文将详细介绍污水处理的标准格式文本，包括流程图的构成、每个环节的详细描述以及相关数据的编写。

二、流程图构成污水处理流程图通常由以下几个部分组成：1. 进水口：将污水引入处理系统的入口。

2. 预处理：对污水进行初步处理，包括固体物质的去除、沉淀等。

3. 生化处理：利用微生物对有机物进行分解和去除。

4. 混凝沉淀：利用化学物质使悬浮物凝聚并沉淀。

5. 滤过处理：通过滤材对水进行过滤，去除细小的悬浮物。

6. 消毒：对处理后的水进行消毒，杀灭细菌和病毒。

7. 出水口：将处理后的水排放或再利用。

三、每个环节的详细描述1. 进水口：污水从居民区、工业区等进入处理系统，通常通过管道输送。

进水口需要设有格栅和沉砂池，用来去除大颗粒的固体物质和沉淀物。

2. 预处理：进入预处理环节后，污水会经过初步的物理处理，包括除砂、除油、除渣等。

除砂是通过设置沉砂池，让沙子和颗粒物沉淀到底部，然后通过排污口排出。

除油是通过设置油水分离池，利用油的浮力将漂浮在水面上的油脂分离出来。

除渣是通过设置格栅，将固体废物截留在格栅上，然后通过清理排出。

3. 生化处理：生化处理是利用微生物对有机物进行降解和去除。

通常采用活性污泥法或生物膜法。

活性污泥法是将含有微生物的活性污泥与污水混合，通过搅拌和通气等方式，使微生物分解有机物。

生物膜法是将微生物附着在填料或膜上，通过微生物的降解作用去除有机物。

4. 混凝沉淀：混凝沉淀是利用化学物质将悬浮物凝聚成较大颗粒，然后通过沉淀使其沉降到底部。

常用的混凝剂有聚合氯化铝等。

混凝剂与污水混合后，形成混凝絮凝物，经过沉淀后，沉淀物会沉降到底部，形成污泥层。

5. 滤过处理：滤过处理是通过滤材对水进行过滤，去除细小的悬浮物和溶解物。

污水处理工艺流程简图污水处理工艺流程是指将污水经过一系列的处理工艺，去除其中的污染物质，使其达到环境排放标准或再利用要求的过程。

下面是一个标准格式的污水处理工艺流程简图，详细描述了污水处理的各个阶段和处理方法。

1. 污水收集和初步处理阶段：- 污水收集：污水从不同的来源（如家庭、工业生产等）通过管道或渠道收集到污水处理厂。

- 筛网过滤：通过筛网过滤去除较大的悬浮物、固体颗粒和杂物。

- 沉砂池：将污水流入沉砂池，利用重力沉淀去除较重的沙子和砂粒。

- 沉淀池：污水经过沉淀池，让悬浮物和固体颗粒在静置状态下沉淀到污泥层，形成初步处理的污泥。

2. 生化处理阶段：- 曝气池：将初步处理的污水引入曝气池，通过曝气装置向污水中注入氧气，促进微生物的生长和活动。

- 活性污泥法：在曝气池中，污水与活性污泥充分接触，微生物利用有机污染物进行生物降解，将有机污染物转化为无机物。

- 沉淀池：经过生化反应后的污水流入沉淀池，沉淀池中的污泥与水体分离，形成二沉池结构，使污泥沉淀到底部。

- 污泥处理：沉淀池中的污泥通过污泥回流或污泥脱水处理，进一步处理和回收利用。

3. 深度处理阶段：- 过滤装置：将生化反应后的污水通过过滤装置，去除悬浮物、微生物和残余的固体颗粒。

- 活性炭吸附：通过活性炭吸附装置，去除污水中的有机物、色素和异味物质。

- 膜分离技术：采用微滤、超滤或反渗透等膜分离技术，去除污水中的微生物、重金属和溶解性有机物。

- 消毒处理：使用紫外线照射、臭氧氧化或氯化等方法，对处理后的污水进行消毒，杀灭细菌和病毒。

4. 水体回用或排放阶段：- 净化水体：经过深度处理后的污水达到环境排放标准或再利用要求，可以用于灌溉、冲洗、工业用水等目的。

- 污泥处理：处理后的污泥可以通过厌氧消化、焚烧等方式进行处理，回收能量或用于土壤改良。

通过以上的污水处理工艺流程简图，可以清晰地了解污水处理的各个阶段和处理方法。

每个阶段都起到了关键的作用，确保污水得到有效的处理和净化，保护环境和人类健康。
