浙教版九年级上册第三章 垂径定理及其推论 导学案巩固提升

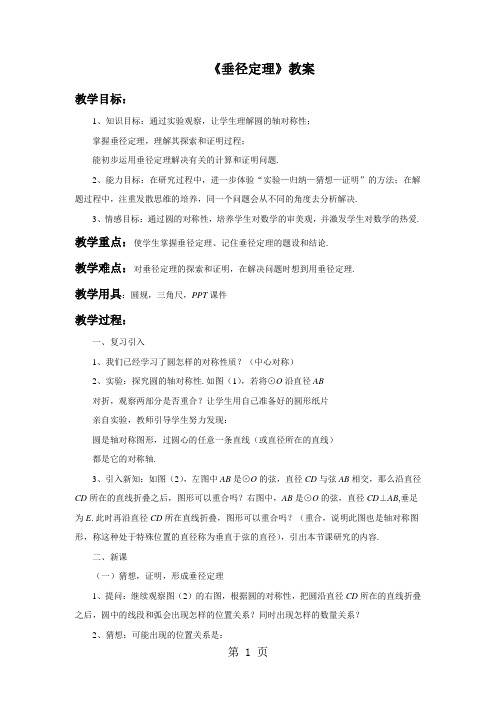

《垂径定理》教案教学目标：1、知识目标：通过实验观察，让学生理解圆的轴对称性；掌握垂径定理，理解其探索和证明过程；能初步运用垂径定理解决有关的计算和证明问题.2、能力目标：在研究过程中，进一步体验“实验—归纳—猜想—证明”的方法；在解题过程中，注重发散思维的培养，同一个问题会从不同的角度去分析解决.3、情感目标：通过圆的对称性，培养学生对数学的审美观，并激发学生对数学的热爱.教学重点：使学生掌握垂径定理、记住垂径定理的题设和结论.教学难点：对垂径定理的探索和证明，在解决问题时想到用垂径定理.教学用具：圆规，三角尺，PPT课件教学过程：一、复习引入1、我们已经学习了圆怎样的对称性质？（中心对称）2、实验：探究圆的轴对称性.如图（1），若将⊙O沿直径AB对折，观察两部分是否重合？让学生用自己准备好的圆形纸片亲自实验，教师引导学生努力发现：圆是轴对称图形，过圆心的任意一条直线（或直径所在的直线）都是它的对称轴.3、引入新知：如图（2），左图中AB是⊙O的弦，直径CD与弦AB相交，那么沿直径CD所在的直线折叠之后，图形可以重合吗？右图中，AB是⊙O的弦，直径CD⊥AB,垂足为E.此时再沿直径CD所在直线折叠，图形可以重合吗？（重合，说明此图也是轴对称图形，称这种处于特殊位置的直径称为垂直于弦的直径），引出本节课研究的内容.二、新课（一）猜想，证明，形成垂径定理1、提问：继续观察图（2）的右图，根据圆的对称性，把圆沿直径CD所在的直线折叠之后，圆中的线段和弧会出现怎样的位置关系？同时出现怎样的数量关系？2、猜想：可能出现的位置关系是：线段AE和线段BE重合，弧AC和弧BC重合，弧AD和弧BD重合.可能出现的数量关系是：3、证明：利用等腰三角形三线合一的性质或者三角形全等的知识来证明线段AE与线段BD相等，利用圆的对称性证明对应弧相等.板书：4、引导学生归纳总结垂径定理的文字表述，板书：垂直于弦的直径平分弦，并且平分弦所对的两条弧.（二）分析垂径定理的条件和结论1、再次明确垂径定理的条件和结论加深学生的印象.2、利用反例、变式图形对定理进一步引申，揭示定理的本质属性，以加深学生对定理本质的了解.练习：在下列图形中，能使用垂径定理的图形有哪些？3、引申定理：定理中垂直于弦的直径可以是直径、半径，也可以是过圆心的直线或线段.（三）例题例1 已知：如图（3），在⊙O中，弦AB的长为8cm，圆心O到AB的距离为3cm.求：⊙O的半径.变式（1）：如图（3），在⊙O中，圆心O到弦AB的距离为3cm，⊙O的半径为5cm.求：弦AB的长为多少？总结：在圆有关的问题时，常常构造直角三角形，利用垂径定理和勾股定理相结合的方法来解决.例2 已知：如图（4），在以O为圆心的两个同心圆中，大圆的弦AB交小圆于C、D两点.求证:AC=BD.三、小结1、这节课我们学习了哪些主要内容？2、应用垂径定理要注意那些问题？。

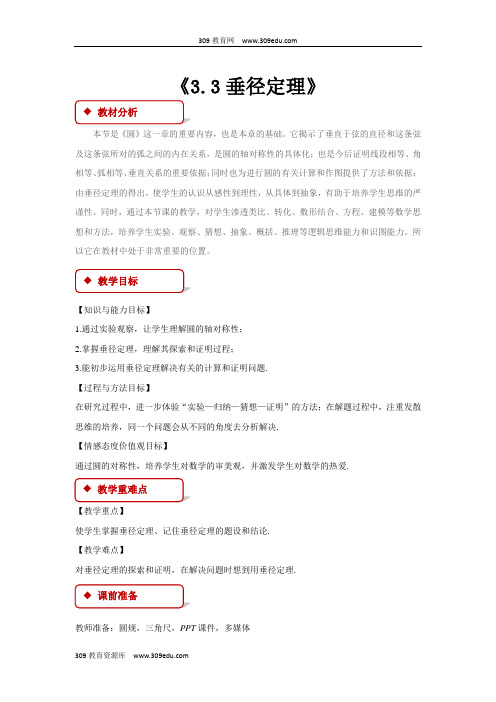

《3.3垂径定理》本节是《圆》这一章的重要内容，也是本章的基础。

它揭示了垂直于弦的直径和这条弦及这条弦所对的弧之间的内在关系，是圆的轴对称性的具体化；也是今后证明线段相等、角相等、弧相等、垂直关系的重要依据；同时也为进行圆的有关计算和作图提供了方法和依据；由垂径定理的得出，使学生的认识从感性到理性，从具体到抽象，有助于培养学生思维的严谨性。

同时，通过本节课的教学，对学生渗透类比、转化、数形结合、方程、建模等数学思想和方法，培养学生实验、观察、猜想、抽象、概括、推理等逻辑思维能力和识图能力。

所以它在教材中处于非常重要的位置。

【知识与能力目标】1.通过实验观察，让学生理解圆的轴对称性；2.掌握垂径定理，理解其探索和证明过程；3.能初步运用垂径定理解决有关的计算和证明问题.【过程与方法目标】在研究过程中，进一步体验“实验—归纳—猜想—证明”的方法；在解题过程中，注重发散思维的培养，同一个问题会从不同的角度去分析解决.【情感态度价值观目标】通过圆的对称性，培养学生对数学的审美观，并激发学生对数学的热爱.【教学重点】使学生掌握垂径定理、记住垂径定理的题设和结论.【教学难点】对垂径定理的探索和证明，在解决问题时想到用垂径定理.教师准备：圆规，三角尺，PPT 课件，多媒体学生准备：圆规，三角尺，练习本一、温故知新1、我们所学的圆是不是轴对称图形呢？2、我们所学的圆是不是中心对称图形呢？二、新课思考：活动：探究圆的轴对称性.如图（1），若将⊙O 沿直径AB 对折，观察两部分是否重合？让学生用自己准备好的圆形纸片亲自实验，教师引导学生努力发现：1.圆是轴对称图形，过圆心的任意一条直线（或直径所在的直线）都是它的对称轴.2.如图，AB 是⊙O 的一条弦，做直径CD ，使CD ⊥AB ，垂足为E ．（1）这个图形是轴对称图形吗？如果是，它的对称轴是什么？（2）你能发现图中有那些相等的线段和弧？为什么？3、引入新知：如图（2），左图中AB 是⊙O 的弦，直径CD 与弦AB 相交，那么沿直径CD 所在的直线折叠之后，图形可以重合吗？右图中，AB 是⊙O 的弦，直径CD ⊥AB ,垂足为E .此时再沿直径CD 所在直线折叠，图形可以重合吗？（重合，说明此图也是轴对称图形，称这种处于特殊位置的直径称为垂直于弦的直径），引出本节课研究的内容.猜想，证明，形成垂径定理1、提问：继续观察图（2）的右图，根据圆的对称性，把圆沿直径CD 所在的直线折叠B。

3.3 垂径定理（2）教学目标:1.使学生掌握垂径定理及其推论，并会用垂径定理及其推论解决有关证明、计算和作图问题；2.使学生了解垂径定理及其推论在实际中的应用，培养学生把实际问题转化为数学问题的能力和计算能力，结合应用问题向学生进行爱国主义教育.教学重点和难点:垂径定理的两个推论是重点；由定理推出推论1是难点.教学方法：类比启发教学辅助：投影片教学过程:一、从学生原有的认知结构提出问题1.画图叙述垂径定理，并说出定理的题设和结论.(由学生叙述)2.教师引导学生写出垂径定理的下述形式：题设结论指出：垂径定理是由两个条件推出三个结论，即由①②推出③④⑤.提问：如果把题设和结论中的5条适当互换，情况又会怎样呢?引出垂径定理推论的课题.二、运用逆向思维方法探讨垂径定理的推论1.引导学生观察图形，选①③为题设，可得：由于一个圆的任意两条直径总是互相平分的，但是它们不一定是互相垂直的，所以要使上面的题设能够推出上面的结论，还必须加上“弦AB不是直径”这一条件.这个命题是否为真命题，需要证明，结合图形请同学叙述已知、求证，教师在黑板上写出.已知：在⊙O中，直径CD与弦AB(不是直径)相交于E，且E是AB的中点.求证：CD⊥AB.分析：要证明CD⊥AB，即证OE⊥AB，而E是AB的中点，即证OE为AB的中垂线.由等腰三角形的性质可证之.利用垂径定理可知AC＝BC，AD＝BD.证明：连结OA，OB，则OA＝OB，△AOB为等腰三角形.因为E是AB中点，所以OE⊥AB，即CD⊥AB，又因为CD是直径，所以原题可证.2.(1)引导学生继续观察、思考，若选②③为题设，可得：(2)若选①④为题设，可得：以上两个命题用投影打出，引导学生自己证出.最后，教师指出：如果垂径定理作为原命题，任意交换其中的一个题设和一个结论，即可得到一个原命题的逆命题，按照这样的方法，可以得到原命题的九个逆命题，然后用投影打出其它六个命题：3.根据上面具体的分析，在感性认识的基础上，引导学生用文字叙述其中最常用的三个命题，教师板书出垂径定理的推论1.推论1 (1)平分弦(不是直径)的直径垂直于弦，并且平分弦所对的两条弧；(2)弦的垂直平分线经过圆心，并且平分弦所对的两条弧；(3)平分弦所对的一条弧的直径，垂直平分弦并且平分弦所对的另一条弧.4.垂径定理的推论2.在上面图形的基础上，再加一条与弦AB平行的弦EF，请同学们观察、猜想，会有什么结论出现：(学生答)接着引导学生证明上述猜想成立.(重点分析思考过程，然后学生口述，教师板书.) 证明：因为EF∥AB，所以直径CD也垂直于弦EF，最后，猜想得以证明，请学生用文字叙述垂径定理的又一推论：推论2 圆的两条平行弦所夹的弧相等.三、应用举例，变式练习练习，填空：在⊙O中(1)若MN⊥AB，MN为直径；则，，；(2)若AC＝BC，MN为直径；AB不是直径，则，，；(3)若MN⊥AB，AC＝BC，则，，；此练习的目的是为了帮助学生掌握垂径定理及推论1的条件和结论.例3 我国隋代建造的赵州石拱桥(图)的桥拱是圆弧形，它的跨度(弧所对的弦的长)为37.02米，拱高(弧的中点到弧的距离，也叫弓形高)为7.23米，求桥拱的半径.(精确到0.1米)首先可借此题向学生介绍“赵州桥”，对学生进行爱国主义教育，(有条件可放录像)同时也可激发学生学习数学的兴趣.关于赵州桥的说明：赵州桥又名“安济桥”，位于河北省赵县城南交河上，是我国现存的著名古代大石拱桥、隋开皇大业年间(590～608)由李春创建.桥单孔，全长50.82米，桥面宽约10米，跨径约为37米，弧形平缓，拱圈为28条并列的石条组成，上设四个小拱，既减轻重量，节省材料，又便于排洪，且增美观在世界桥梁史上，其设计与工艺之新为石拱桥的卓越典范，跨度之大在当时亦属首创，反映了我国古代劳动人民的智慧与才能.分析：(1)首先说明跨度、拱高等概念，然后引导学生设法把实际问题转化为数学问题，并画出几何图形，且一边画图一边解释：桥拱是圆弧形，以O为圆心，R为半径画出一段圆弧AB表示桥拱，弦AB表示桥的跨度，即AB＝37.02米，弧AB的中点C到线段AB的距离为7.23米.这样我们就可以根据实际问题，参照上图写出数学问题的已知和求解.解题过程，参考课本.对于此题，学生往往是过弧AB的中点C先作出弓形高CD，即过C作CD⊥AB，垂足为D，如果是这样的话，可引导学生根据垂径定理，首先证明直线CD经过圆心O，仍然可利用勾股定理，求出半径R.说明：此题的解题思路是，经过圆心作弦的垂线，说明它平分弦且平分弦所对的弧也可以经过弧的中点作弦的垂线，说明它平分弦且经过圆心.解决这类问题时，只要抓住弦长、弦心距、弓形高及半径之间的关系，已知其中的两个量，可以求出其它两个未知量，这种思考方法今后要经常用到.四、师生共同小结问：这节课我们学习了哪些主要内容?在学生回答的基础上，用投影出示垂径定理及其推论的基本图形.指出：若垂径定理或推论中的某一个成立，则(1) △CAB，△OAB，△DAB都是等腰三角形，弦AB是它们公共的底边，直径CD是它们的顶角平分线和底边的垂直平分线.(2) △ACD和△BCD是全等的直角三角形，直径CD是它们公共的斜边，AE，BE分别是斜边上的高，AO，BO分别是斜边上的中线，在这两个三角形中可以运用直角三角形的一系列性质.通过应用题的学习，培养把实际问题抽象成数学问题的意识，从而提高转化能力和计算能力.六、布置作业1.课内练习2.课本作业题教学反思:本节课学生对定理都能很好的落实，亮点在于练习设计有针对性，本节例题学生掌握很好.。

3.3垂径定理 教学目标 １．使学生理解圆的轴对称性．２．掌握垂径定理．３．学会运用垂径定理解决有关弦、弧、弦心距以及半径之间的证明和计算问题． 教学重点垂径定理是圆的轴对称性的重要体现，是今后解决有关计算、证明和作图问题的重要依据，它有着广泛的应用，因此，本节课的教学重点是：垂径定理及其应用．教学难点 垂径定理的推导利用了圆的轴对称性，它是一种运动变换，这种证明方法学生不常用到，与严格的逻辑推理比较，在证明的表述上学生会发生困难，因此垂径定理的推导是本节课的难点．教学关键理解圆的轴对称性．教学环节的设计这节课我通过七个环节来完成本节课的教学目标，它们是：复习提问，创设情境；引入新课，揭示课题；讲解新课，探求新知；应用新知，体验成功； 目标训练，及时反馈；总结回顾，反思内化；布置作业，巩固新知．一、复习提问，创设情境1．教师演示：将一等腰三角形沿着底边上的高对折，启发学生共同回忆等腰三角形是轴对称图形，同时复习轴对称图形的概念；２．提出问题：如果以这个等腰三角形的顶点为圆心，腰长为半径作圆，得到的圆是否是轴对称图形呢？（教师用教具演示，学生自己操作） 二、引入新课，揭示课题1．在第一个环节的基础上，引导学生归纳得出结论：圆是轴对称图形，每一条直径所在的直线都是对称轴．强调：（1）对称轴是直线，不能说每一条直径都是它的对称轴； （2）圆的对称轴有无数条．判断：任意一条直径都是圆的对称轴（ ）设计意图：让学生更好的理解圆的轴对称轴新性，为下一环节探究新知作好准备．三、讲解新课，探求新知先按课本进行合作学习1．任意作一个圆和这个圆的任意一条直径CD ；2．作一条和直径CD 的垂线的弦，AB 与CD 相交于点E ．提出问题：把圆沿着直径CD 所在的直线对折，你发现哪些点、线段、圆弧重合？ 在学生探索的基础上，得出结论：（先介绍弧相等的概念） ①EA=EB ；② AC=BC ，AD=BD ．理由如下：∵∠OEA=∠OEB=Rt ∠，根据圆的轴轴对称性，可得射线EA 与EB 重合， ∴点A 与点B 重合，弧AC 和弧BC 重合，弧AD 和弧BD 重合．∴ EA=EB ， AC=BC，AD=BD ． 思考：你能利用等腰三角形的性质，说明OA 平分CD 吗？（课内练习1） 注：老教材这个内容放在圆心角、圆周角之后，垂径定理完全可以不用圆的轴对称性来证，可用等腰三角形的性质来证明，现在只能证前面一个（略）． AB C D O E ⌒ ⌒ ⌒ ⌒ A⌒ ⌒ ⌒ ⌒然后把此结论归纳成命题的形式：垂径定理：垂直于弦的直径平分这条弦，并且平分弦所对的弧．垂径定理的几何语言∵CD 为直径，CD ⊥AB （OC ⊥AB ） ∴ EA=EB ， AC=BC ，AD=BD ． 四、应用新知，体验成功 例1 已知AB ，如图，用直尺和圆规求作这条弧的中点．(先介绍弧中点概念)作法：⒈连结AB.⒉作AB 的垂直平分线 CD ， 交弧AB 于点E.点E 就是所求弧AB 的中点．变式一： 求弧AB 的四等分点．思路：先将弧AB 平分，再用同样方法将弧AE 、弧BE 平分．（图略）有一位同学这样画，错在哪里？1．作AB 的垂直平分线CD2．作AT 、BT 的垂直平分线EF 、GH （图略）教师强调：等分弧时一定要作弧所对的弦的垂直平分线．变式二：你能确定弧AB 的圆心吗？ 方法：只要在圆弧上任意取三点，得到三条弦，画其中两条弦的垂直平分线，交点即为圆弧的圆心．例2 一条排水管的截面如图所示．排水管的半径OB=10，水面宽AB=16，求截面圆心O 到水面的距离OC ．思路：先作出圆心O 到水面的距离OC ，即画 OC ⊥AB ，∴AC=BC=8，在Rt △OCB中，68102222=-=-=BC OB OC ∴圆心O 到水面的距离OC 为6．例3 已知：如图，线段AB 与⊙O 交于C 、D 两点，且OA=OB ．求证：AC=BD ．思路：作OM ⊥AB ，垂足为M ， ∴CM=DM∵OA=OB ， ∴AM=BM ， ∴AC=BD ．概念：圆心到圆的一条弦的距离叫做弦心距．小结：1．画弦心距是圆中常见的辅助线；2．半径（r ）、半弦、弦心距(d)组成的直角三角形是研究与圆有关问题的主要思路，它们之间的关系：弦长222d r AB -=．注：弦长、半径、弦心距三个量中已知两个，就可以求出第三个．五、目标训练,及时反馈1．已知⊙0的半径为13，一条弦的AB 的弦心距为5，则这条弦的弦长等于 ．⌒ ⌒ ⌒ ⌒O A B C ⌒ ⌒ ⌒答案：242．如图，AB 是⊙0的中直径，CD 为弦，CD ⊥AB 于E ，则下列结论中不一定成立的是（ ）A ．∠COE=∠DOEB ．CE=DEC ．OE=BED ．BD=BC答案：C3．过⊙O 内一点M 的最长弦长为10cm ，最短弦长为8cm ，那么OM 长为（ ）A ．3B ．6cmC ． cmD ．9cm答案：A注：圆内过定点M 的弦中，最长的弦是过定点M 的直径，最短的弦是过定点M 与OM 垂直的弦，此结论最好让学生记住，课本作业题也有类似的题目．4．如图，⊙O 的直径为10，弦AB 长为8，M 是弦AB 上的动点，则OM 的长的取值范围是（ ）A ．3≤OM ≤5B ．4≤OM ≤5C ．3<OM<5D ．4<OM<5答案：A5． 已知⊙O 的半径为10，弦AB ∥CD ，AB=12，CD=16，则AB 和CD 的距离为 ． 答案：2或24 注：要分两种情况讨论：（1）弦AB 、CD 在圆心O 的两侧；（2）弦AB 、CD 在圆心O 的同侧．6．如图，已知AB 、AC 为弦，OM ⊥AB 于点M ， ON ⊥AC 于点N ，BC=4，求MN 的长． 思路：由垂径定理可得M 、N 分别是AB 、AC 的中点，所以MN=21BC=2． 六、总结回顾，反思内化师生共同总结：１．本节课主要内容：（1）圆的轴对称性；（2）垂径定理．2．垂径定理的应用：（1）作图；（2）计算和证明．3．解题的主要方法：（1）画弦心距是圆中常见的辅助线；（2）半径（r ）、半弦、弦心距(d)组成的直角三角形是研究与圆有关问题的主要思路，它们之间的关系：弦长222d r AB -=．七、布置作业， 巩固新知P75作业题1~6，第7题选做．⌒ ⌒。

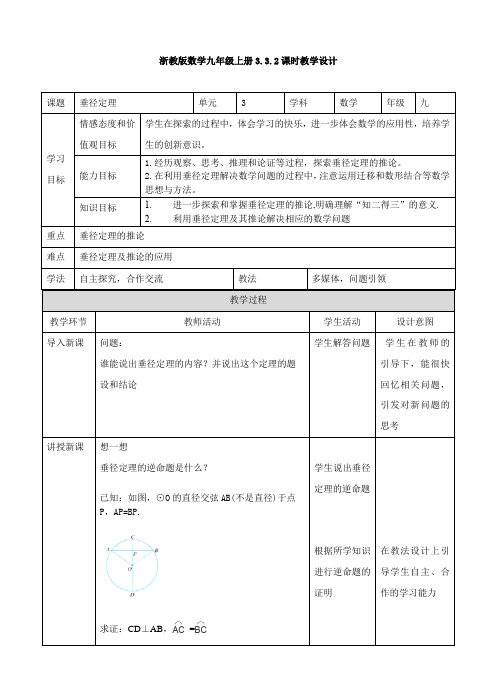

浙教版数学九年级上册3.3.2课时教学设计想一想垂径定理的逆命题是什么？已知：如图，⊙O的直径交弦AB(不是直径)于点P，AP=BP.求证：CD⊥AB，⌒AC=⌒BC师生共同归纳定理1：平分弦（不是直径）的直径垂直于弦, 并且平分弦所对的弧.探索:平分弧的直径垂直于弧所对的弦。

已知：如图，⊙O的直径交弦AB(不是直径)于点P，⌒AC=⌒BC求证：CD⊥AB归纳出：定理2：平分弧的直径垂直于弧所对的弦。

如图, 根据垂径定理与推论可知对于一个圆和一条直线来说. 如果在下列五个条件中:① CD是直径,② CD⊥AB,③ AM=BM,④⌒AC =⌒BC⑤⌒AD =⌒BD只要具备其中两个条件, 就可推出其余三个结论. 你可以写出相应的命题吗?辨一辨（1）垂直于弦的直线平分弦，并且平分弦所对的弧 ( )（2）弦所对的两弧中点的连线，垂直于弦，并且经过圆心 ( )（3）不与直径垂直的弦必不被这条直径平分( )（4）平分弦的直径垂直于弦，并且平分弦所对的两条弧 ( )（5）圆内两条非直径的弦不能互相平分（）例3、1300多年前, 我国隋朝建造的赵州石拱桥(如图)的桥拱是圆弧形, 它的跨度(弧所对是弦的长)为 37.02 m,拱高(弧的中点到弦的距离, 也叫弓形高)为7.23m, 求桥拱的半径(精确到0.1m).解：弧AB表示桥拱，设弧AB所在的圆的圆心为O，半径为R，C为AB的中点，连结OC，交弧AB 于点D.∵C是弧AB的中点,∴OC就是拱高.∴AD=1/2AB=0.5×37.02=18.51,OD=OC-DC=（R-7.23）.在Rt△OAD中，OA 2=OD2+AD2∴R 2=18.512+(R-7.23)2,解得R≈27.31.答:赵州桥的桥拱半径约为27.31m. 探究活动某一条公路隧道的形状如图所示，半圆拱的圆心距离地面2m，半径为1.5m.一辆高3m，宽2.3m的集装箱卡车能顺利通过这个隧道吗？如果要使高度不超过4m，宽为2.3m的大货车也能顺利通过这个隧道，且不改变圆心到地面的距离，半圆拱的半径至少为多少米？总结：解决有关弦的问题，经常是过圆心作弦的垂线，或作垂直于弦的直径，连结半径等辅助线，为应用垂径定理创造条件。

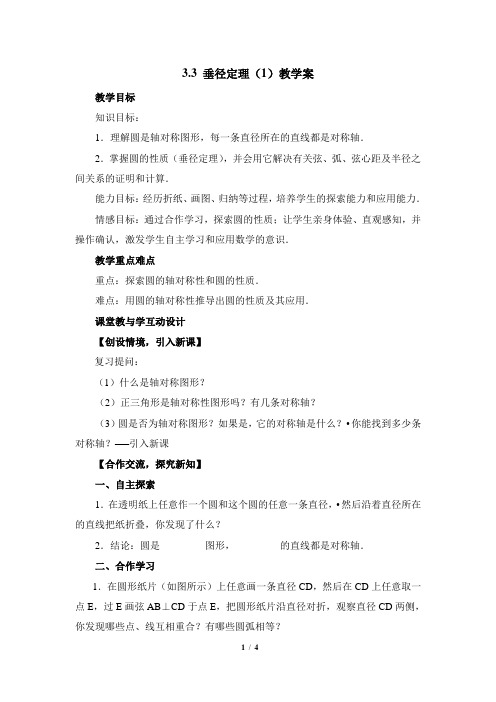

3.3 垂径定理（1）教学案教学目标知识目标：1．理解圆是轴对称图形，每一条直径所在的直线都是对称轴．2．掌握圆的性质（垂径定理），并会用它解决有关弦、弧、弦心距及半径之间关系的证明和计算．能力目标：经历折纸、画图、归纳等过程，培养学生的探索能力和应用能力．情感目标：通过合作学习，探索圆的性质；让学生亲身体验、直观感知，并操作确认，激发学生自主学习和应用数学的意识．教学重点难点重点：探索圆的轴对称性和圆的性质．难点：用圆的轴对称性推导出圆的性质及其应用．课堂教与学互动设计【创设情境，引入新课】复习提问：（1）什么是轴对称图形？（2）正三角形是轴对称性图形吗？有几条对称轴？（3）圆是否为轴对称图形？如果是，它的对称轴是什么？•你能找到多少条对称轴？──引入新课【合作交流，探究新知】一、自主探索1．在透明纸上任意作一个圆和这个圆的任意一条直径，•然后沿着直径所在的直线把纸折叠，你发现了什么？2．结论：圆是_________图形，_________的直线都是对称轴．二、合作学习1．在圆形纸片（如图所示）上任意画一条直径CD，然后在CD上任意取一点E，过E画弦AB⊥CD于点E，把圆形纸片沿直径对折，观察直径CD两侧，你发现哪些点、线互相重合？有哪些圆弧相等？2．请你用命题的形式表达你的结论．3．请你对上述命题写出已知、求证，并给出证明．4．圆的性质（垂径定理）：垂直于弦的直径平分这条弦且平分弦所对的弧．三、概括性质1．直径垂直于弦..⎧⇒⎨⎩直径平分弦直径平分弦所对的弧例如：CD是直径，AB⊥CD，EA=EB，CA CB=，DA DB=．2．分一条弧成相等的两条弧的点，叫做这条弧的中点．例如，上图中，•点C•是AB的中点，D是ADB的中点．【例题解析，当堂练习】例1 （课本例1）已知AB（如图），用直尺和圆规求作这条弧的中点．练一练如图，同心圆O中，大圆的弦AB与小圆交于C，D两点，判断线段AC与BD的大小关系，并说明理由．。

3.52垂径定理—知识讲解（提高）【学习目标】1．理解圆的对称性；2．掌握垂径定理及其推论；3．学会运用垂径定理及其推论解决有关的计算、证明和作图问题．【要点梳理】知识点一、垂径定理1.垂径定理垂直于弦的直径平分这条弦，并且平分弦所对的两条弧.2.推论平分弦(不是直径)的直径垂直于弦，并且平分弦所对的两条弧.要点诠释：(1)垂径定理是由两个条件推出两个结论，即(2)这里的直径也可以是半径，也可以是过圆心的直线或线段.知识点二、垂径定理的拓展根据圆的对称性及垂径定理还有如下结论：（1）平分弦（该弦不是直径）的直径垂直于弦，并且平分弦所对的两条弧；（2）弦的垂直平分线经过圆心，并且平分弦所对的两条弧；（3）平分弦所对的一条弧的直径，垂直平分弦，并且平分弦所对的另一条弧.（4）圆的两条平行弦所夹的弧相等.要点诠释：在垂径定理及其推论中：过圆心、垂直于弦、平分弦、平分弦所对的优弧、平分弦所对的劣弧，在这五个条件中，知道任意两个，就能推出其他三个结论.（注意：“过圆心、平分弦”作为题设时，平分的弦不能是直径）【典型例题】类型一、应用垂径定理进行计算与证明1. 如图，⊙O的两条弦AB、CD互相垂直，垂足为E，且AB=CD，已知CE=1，ED=3，则⊙O的半径是．【答案】5.【解析】作OM⊥AB于M、ON⊥CD于N，连结OA，∵AB=CD，CE=1，ED=3，∴OM=EN=1，AM=2，∴.【点评】对于垂径定理的使用，一般多用于解决有关半径、弦长、弦心距之间的运算(配合勾股定理)问题.举一反三：【变式1】如图所示，⊙O两弦AB、CD垂直相交于H，AH＝4，BH＝6，CH＝3，DH＝8，求⊙O半径．【答案】如图所示，过点O分别作OM⊥AB于M，ON ⊥CD于N，则四边形MONH为矩形，连结OB，∴12MO HN CN CH CD CH==-=-11()(38)3 2.522CH DH CH=+-=+-=，111()(46)5222BM AB BH AH==+=+=，∴在Rt△BOM中，OB==【变式2】如图，AB为⊙O的弦，M是AB上一点，若AB＝20cm，MB＝8cm，OM＝10cm，求⊙O的半径. 【答案】14cm.2.已知：⊙O的半径为10cm，弦AB∥CD，AB=12cm，CD=16cm，求AB、CD间的距离.【思路点拨】在⊙O中，两平行弦AB、CD间的距离就是它们的公垂线段的长度，若分别作弦AB、CD的弦心距，则可用弦心距的长表示这两条平行弦AB、CD间的距离.【答案与解析】(1)如图1，当⊙O的圆心O位于AB、CD之间时，作OM⊥AB于点M，并延长MO，交CD于N点.分别连结AO、CO.∵AB∥CD∴ON⊥CD，即ON为弦CD的弦心距.∵AB=12cm，CD=16cm，AO=OC=10cm，=8+6=14(cm)图 1 图2(2)如图2所示，当⊙O的圆心O不在两平行弦AB、CD之间(即弦AB、CD在圆心O的同侧)时，同理可得：MN=OM-ON=8-6=2(cm)∴⊙O中，平行弦AB、CD间的距离是14cm或2cm.【点评】解这类问题时，要按平行线与圆心间的位置关系，分类讨论，千万别丢解.举一反三：【变式】在⊙O中，直径MN⊥AB，垂足为C，MN=10，AB=8，则MC=_________．【答案】2或8．类型二、垂径定理的综合应用3. 要测量一个钢板上小孔的直径，通常采用间接的测量方法．如果用一个直径为10mm的标准钢珠放在小孔上，测得钢珠顶端与小孔平面的距离h＝8mm(如图所示)，求此小孔的直径d．【思路点拨】此小孔的直径d就是⊙O中的弦AB．根据垂径定理构造直角三角形来解决．【答案与解析】过O作MN⊥AB，交⊙O于M、N，垂足为C，则1105mm2OA=⨯=，OC＝MC－OM＝8－5＝3mm．在Rt△ACO中，AC4mm =，∴ AB＝2AC＝2×4＝8mm．答：此小孔的直径d为8mm．【点评】应用垂径定理解题，一般转化为有关半径、弦、弦心距之间的关系与勾股定理的运算问题.4. 不过圆心的直线l交⊙O于C、D两点，AB是⊙O的直径，AE⊥l于E，BF⊥l于F．(1)在下面三个圆中分别画出满足上述条件的具有不同位置关系的图形；(2)请你观察(1)中所画图形，写出一个各图都具有的两条线段相等的结论(OA＝OB除外)(不再标注其他字母，找结论的过程中所连辅助线不能出现在结论中，不写推理过程)；(3)请你选择(1)中的一个图形，证明(2)所得出的结论．【答案与解析】(1)如图所示，在图①中AB、CD延长线交于⊙O外一点；在图②中AB、CD交于⊙O内一点；在图③中AB∥CD．(2)在三个图形中均有结论：线段EC＝DF．(3)证明：过O作OG⊥l于G．由垂径定理知CG＝GD．∵ AE⊥l于E，BF⊥l于F，∴ AE∥OG∥BF．∵ AB为直径，∴ AO＝OB，∴ EG＝GF，∴ EC＝EG－CG＝GF－GD＝DF．【点评】在运用垂径定理解题时，常用的辅助线是过圆心作弦的垂线，构造出垂径定理的基本图形.【巩固练习】一、选择题1.如图所示，三角形ABC的各顶点都在⊙O上，AC=BC，CD平分∠ACB，交圆O于点D，下列结论：①CD是⊙O的直径；②CD平分弦AB；③AC BC=；④AD BD=；⑤CD⊥AB．其中正确的有（）A．2个 B．3个 C．4个D．5个2．下面四个命题中正确的是( )．A．平分一条直径的弦必垂直于这条直径B．平分一条弧的直线垂直于这条弧所对的弦C．弦的垂线必过这条弦所在圆的圆心D．在一个圆内平分一条弧和它所对弦的直线必过这个圆的圆心3．如图，弦CD垂直于⊙O的直径AB，垂足为H，且COBDACD=，则AB的长为（）A．2 B.3 C.4D.5第3题第5题第6题4．⊙O的半径OA＝1，弦AB、AC，则∠BAC的度数为( )．A．15° B．45° C．75°D．15°或75°5．“圆材埋壁”是我国古代著名数学著作《九章算术》中的一个问题，“今有圆材，埋在壁中，不知大小，以锯锯之，深一寸，锯道长一尺，问径几何?”用现在的数学语言表述是：如图所示，CD为⊙O的直径，弦AB⊥CD，垂足为E，CE为1寸，AB为10寸，求直径CD的长.依题意，CD长为( )．A．252寸 B．13寸 C．25寸D．26寸6．如图，EF是⊙O的直径，AB是弦，EF=10cm，AB=8cm，则E、F两点到直线AB的距离之和为（）．A．3cm B．4cm C．8cmD．6cm二、填空题7．如图，⊙O的弦AB垂直于CD，E为垂足，AE=3，BE=7，则圆心O到CD的距离是______．8．如图，P为⊙O的弦AB上的点，P A=6，PB=2，⊙O的半径为5，则OP=______．7题图8题图9题图9．如图，⊙O的弦AB垂直于AC，AB=6cm，AC=4cm，则⊙O的半径等于______cm．10．圆心都在y轴上的两圆相交于A、B两点，如果A点的坐标为(2，那么B点的坐标为____________．11．在图11中，半圆的直径AB=4cm，O为圆心，半径OE⊥AB，F为OE的中点，CD∥AB，则弦CD的长为．(第12题)12．如图，点A、B是⊙O上两点，AB=10，点P是⊙O上的动点（P与A，B不重合）连结AP，PB，过点O分别作OE⊥AP于点E，OF⊥PB于点F，则EF= .三、解答题13.如图，在⊙O中，CD是直径，弦AB⊥CD，垂足为E，CD=15，35OE OC=∶∶，求弦AB和AC的长．14．如图所示，C为ACB的中点，CD为直径，弦AB 交CD于P点，PE⊥BC于E，若BC=10cm，且CE：BE=3：2，求弦AB的长．15．如图所示，已知O是∠MPN的平分线上的一点，以O为圆心的圆与角的两边分别交于点A、B和C、D.⑴求证：PB=PD.⑵若角的顶点P在圆上或圆内，⑴中的结论还成立吗？若不成立，请说明理由；若成立，请加以证明.16.如图，点M，N分别是AB、AC的中点，且MN 交AB于D，交AC于E，求证：△ADE是等腰三角形.【答案与解析】一、选择题1．【答案】D．【解析】由圆的对称性、等腰三角形的三线合一的性质可得到5个结论都是正确的.2．【答案】D．【解析】根据垂径定理及其推论来判断.3．【答案】B．【解析】由垂径定理得HD=，由勾股定理得HB=1，设圆O的半径为R，在Rt△ODH中，则()2221R R=+-，由此得R=32，所以AB=3.故选 B.4.【答案】D．【解析】分弦AB、AC在圆心的同侧和异侧讨论. 5．【答案】D．【解析】连结AO，∵ CD为直径，CD⊥AB，∴152AE AB==．设⊙O半径为R，则OE＝R－1．Rt△AOE中，OA2＝AE2+OE2，∴ R2＝52+(R-1)2，P∴ R ＝13，∴ CD ＝2R ＝26(寸)． 故选D ．6．【答案】D ．【解析】E 、F 两点到直线AB 的距离之和为圆心O 到AB 距离的2倍. 二、填空题 7．【答案】2． 8．【答案】.13 9．【答案】.13 10．【答案】(2-．【解析】因为y 轴是两圆的对称轴，所以两圆的交点关于y 轴对称，则B (2-. 11．【答案】.【解析】连接OC,易求CD=. 12.【答案】5.【解析】易证EF 是△APB 的中位线，EF=15.2AB = 三、解答题13.【答案与解析】连结OA ，∵CD=15，35OE OC =∶∶， ∴OA=OC=7.5，OE=4.5，CE=3，∴6212AE AB AE AC ========，14.【答案与解析】因为C 为ACB 的中点，CD 为直径，弦AB 交CD 于P 点，所以 CD ⊥AB.由BC=10cm ，且CE ：BE=3：2，得CE=6cm ，BE=4cm ，设,,BP a CP b ==则22222221046a b a b ⎧+=⎪⎨-=-⎪⎩解得a =，2AB a ==.15.【答案与解析】（1）证明：过O 作OE ⊥PB 于E ，OF ⊥PD 于F. ∵ PO 平分∠MPN∴ OE=OF ，PE=PF ∴ AB=CD ，BE=DF ∴ PE+BE=PF+DF ∴ PB=PD（2）上述结论仍成立.如下图所示.证明略. 16.【答案与解析】连结OM 、ON ，分别交AB 、AC 于F 、G 点．∵ M 、N 分别为AB 、AC 中点，∴ ∠MFD ＝90°＝∠EGN ． ∵ OM ＝ON ，有∠M ＝∠N ，知∠MDB ＝∠NEC ， 而∠MDB ＝∠1，∠NEC ＝∠2，于是∠l ＝∠2，故AD ＝AE ．所以△ADE 是等腰三角形.。

垂径定理及其推论（垂径定理及其推理论是圆中的一个重要内容，它揭示了弦、直径及弦所对的弧之间的一种特殊的位置关系.解题时过圆心作已知弦的垂线是常用辅助线，其目的是应用垂径定理的有关结论.巧妙地应用常用辅助线将会使你在解题过程中感受“山重水重疑无路，柳暗花明又一村”的惊喜，也会大大提高你的解题能力.）一.填空题1.圆内一弦与直径相交成30°，且分直径为1cm和5cm，则圆心到这条弦的距离为 .2. 已知CD是⊙O的直径，弦AB⊥CD于M，且DM=5cm，CM=10cm，则AB= cm.3. 圆的两弦AB=18cm，CD=24cm，AB∥CD，又两弦之间的距离为3cm，则此圆的半径为 .4.在以O为圆心的两个同心圆中，大圆的弦AB交小圆于C、D两点，若AB=11，CD=5，大圆的半径为R，小圆的半径为r，则（R+r）（R-r）的值=二.选择题1.如右图，AB是⊙O的直径，CD是弦，若AB＝10cm，CD＝8cm，那么A、B两点到直线CD的距离之和为（）A.5cmB.6cmC.4cmD.9cm2.如右图，⊙O的直径为10cm，弦AB为8cm，P是弦AB上的一点，若OP的长为整数，则满足条件的点P有（）个。

A.2B.3C.4D.5三.证明题1.如图，AB是O的直径，C是AE的中点，CD AB，垂足为D，CD与AE相交于F。

求证：AF=CFBA2.如图，△ABC 是O 的内接三角形，AE ⊥BC 于E,D 是BC 的中点，连结OA 、AD. 求证：AD 平分∠OAED3.如图，△ABC 内接于O ，BD ⊥AO 交AC 于D ， 求证：ABACBD BC=4.如图，AB 是O 的直径，PO ⊥AB 交O 于点P,弦PN 与AB 相交于点M 。

求证：22PM PN PO=5.如图，O中，OC为半径，AB、CD为弦，且OC AB于N,AB交CD于E。

求证：AC·BC=CE·CD6.如图7-19，直线MN⊥半径OA，垂足为A，BC⊥AB交⊙O 于C，已知AB=55，BC=5，求⊙O的半径.（提示：作OE⊥AC于E，证△OAE∽△ACB，AC=56，∴OA=15）。

班级姓名 教学目标：1、经历探索垂径定理的逆定理的过程；2、掌握定理“平分弦〔不是直径〕的直径垂直于弦，并且平分弦所对的弧〞及定理 “平分弧的直径平分弧所对的弦〞。

3、会运用垂径定理的逆定理解决一些简单的几何问题。

教学重难点：重点：垂径定理的逆定理。

难点：例3的问题情境较为复杂是难点 一、学法指导1、 通过画图操作，学习垂径定理的逆定理，并加以理解2、 通过例3的学习，加强对垂径定理的理解、应用。

二、课前学习1、如图⊙O 的半径为2，AB 为⊙O 的一条弦，弦心距为1， 求弦AB 的长。

2、如图，⊙O 的半径为2，AB 为⊙O 的一条弦，且AB=32，P 为AB 的中点，求OP 的长。

三、探索新知师：(1)假设CD 为直径，EB EA =是否能推出AB CD ⊥，AC=BC，AD=BD (2)假设CD 为直径， AC=BC ，AD=BD 是否能推出AB CD ⊥，EB EA =下面就〔1〕给出证明：如图，⊙O 的直径交弦AB 〔不是直径〕于点P ，AP=BP 。

求证：AB CD ⊥，AC=BC ，AD=BD 。

第〔2〕题的证明，留给同学们自己去证明 2、得出定理1： 定理2：强调：AB CD ⊥的前提条件下，其余三个条件有一个成立，都能得到其余两个条件。

四、范例讲解 例3〔题略〕 ☆例题解析：〔1〕学生仔细阅读题目，理解什么是跨径、拱高，并画出草图。

〔2〕要想求得桥拱半径，关键在于〔构造直角三角形〕 〔3〕对造草图，有哪些线段的长是的〔4〕在OAD RT ∆中，AD 的长是多少为什么OD 的长应怎样用关于R 的代数式表示 〔5〕怎样利用勾股定理列出关于未知数R 的方程 五、自学检测完成书本67页课内练习和书本68页作业题 六、当堂检测1.给出以下命题： (l )垂直于弦的直线平分弦； (2 )平分弦的直径必垂直于弦，并且平分弦所对的两条弧； (3 )平分弦的直线必过圆心； (4 )弦所对的两条弧的中点连线垂直平分弦。
