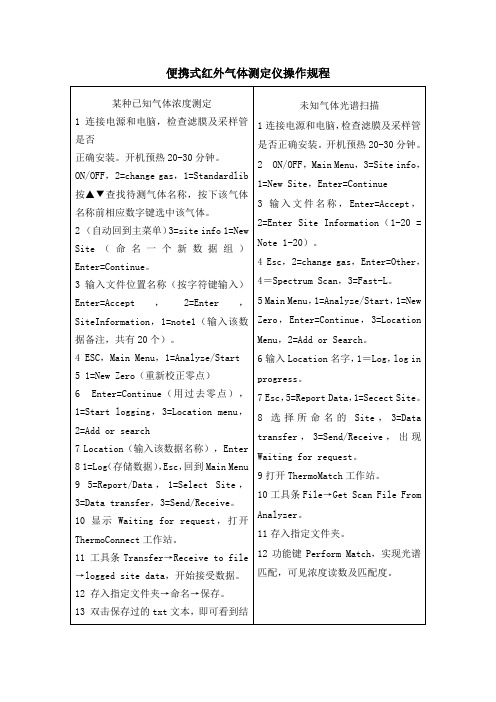

BYGXH-3011A型便携式红外线分析器操作规程1.仪器工作条件及环境要求1.1仪器的工作电压为：220V±22VAC，6V±0.6VAC，功率≤9W1.2仪器工作环境温度：0～35o C1.3仪器安放地点要求干燥，避免阳光直射1.4仪器台应稳固、防震2.操作规程2.1接通电源，打开仪器开关，预热5分钟，冬季可适当延长预热时间。

使用交流供电时将稳压电源的标准插头插在仪器面板的“POWER”插座上，将“BA T.EXT”转换开关拨到“EXT”处；直流供电时将“BAT.EXT”开关拨到“BAT”处。

按下“ON/OFF”，红色指示灯亮，将“TEST”开关向上扳动，仪器表头指示为电源电压，外接供电时电压要大于6V，电池供电时电压应大于5.8V，如电压指示正常，将“TEST”开关扳下，预热。

2.2校零点。

将仪器侧面板上的圆形切换阀旋钮拧到“零点”位置，打开“PUMP”开关，黄色指示灯亮，约两分钟后表头指示稳定在“0”附近，如不是“0”，缓慢旋动面板上“ZERO”电位器，将指示调为“0”。

如显示在0～0.5之间可不必调零。

2.3校终点。

调好仪器零点后，关上泵开关，将仪器侧面板上的圆形切换阀旋钮拧到“测量”位置。

将减压阀装在标准气瓶上，皮管插到仪器进气口“IN”处，以0.5L/min流量通入标准气体，约1分钟后表头显示值稳定，调终点电位器使显示值与标准气值相等，关上减压器阀及标准气瓶总阀，打开泵开关将标气排出，当指示小于5ppm时再将切换阀拧到“零点”处，指示回到“0”附近。

2.4 样品测定。

校好“零点”、“终点”后，将取样器与进气口相连，可将被测气体样品抽入仪器内，显示值即为被测气体CO的浓度值，连续测量多个样品时，不需要每次回零，可直接连续进样测量，约一小时左右可进行一次回零检查，零点变化较大时，可旋动零点电位器调零。

仪器显示数据单位为ppm。

2.5 测定完毕，关闭泵及仪器电源开关。

红外线测量仪使用方法说明书一、引言红外线测量仪是一种常用的测量设备，广泛应用于工业领域和科学实验室中。

本说明书旨在向用户提供红外线测量仪的正确使用方法，帮助用户充分发挥该仪器的性能，确保测量结果的准确性和可靠性。

二、产品概述红外线测量仪是一种能够检测和测量物体表面红外辐射的设备。

它基于红外线辐射的原理，通过测量物体表面的红外辐射强度来获取温度信息。

该仪器采用先进的红外线传感技术，具有测量范围广、响应速度快、操作简便等特点。

三、安全须知1. 在使用红外线测量仪之前，请仔细阅读本说明书，并确保理解和遵守所有的安全须知。

2. 在进行测量操作时，请佩戴适当的个人防护设备，如手套和护目镜，以防止可能的伤害。

3. 将红外线测量仪保持干燥，避免接触水或其他液体。

4. 在存放和携带红外线测量仪时，请避免与尖锐物品或硬物摩擦，以免损坏仪器。

5. 如发现仪器故障或异常情况，请立即停止使用，并与售后服务部门联系。

四、使用方法1. 准备工作a. 确保红外线测量仪已经充电完毕，或已插入新鲜的电池。

b. 打开红外线测量仪的电源开关，等待仪器初始化完成。

c. 将红外线测量仪对准待测物体，确保距离合适。

2. 测量操作a. 确定测量模式：根据测量需要，选择红外线测量仪的合适模式。

通常可以选择单点测量、连续测量或扫描测量等模式。

b. 对准物体：将红外线测量仪对准待测物体的表面，保持一定的距离，通常为10厘米至30厘米之间。

c. 触发测量：按下红外线测量仪上的测量按钮或触摸屏幕上的测量图标，开始进行测量操作。

d. 等待结果：等待红外线测量仪测量完成，显示出测量结果。

一般情况下，仪器会同时显示出温度数值和热像图。

3. 结果解读a. 读取温度数值：查看红外线测量仪显示的温度数值，注意数值的单位和精度。

b. 分析热像图：热像图能够直观地显示物体表面的温度分布情况。

通过分析热像图，可以更好地了解物体的热量分布情况和异常区域。

五、常见问题解答1. 为什么红外线测量仪的测量结果与接触式测温工具的结果有差异？答：红外线测量仪是通过测量物体表面的红外辐射强度来获取温度信息，而接触式测温工具是直接接触物体表面来测量温度的。

GXH -- 3010E型便携式红外线分析器安装使用说明书01080254号北京市华云分析仪器研究所有限公司目录一、概述 (1)二、主要技术数据 (1)三、仪器结构与工作原理 (2)四、仪器的使用与调校 (4)五、仪器的故障及其排除 (6)六、仪器运输与保管 (7)七、仪器的成套性： (7)八、制造厂的保证 (7)感谢各位用户使用本仪器，为了能正确使用仪器，在使用前请仔细阅读使用说明书。

一、概述GXH — 3010E 型便携式红外线分析器，是为环境监测、环境保护、农业与林业科研、人防系统、卫生监督及疾控中心研制的小型测量仪器。

仪器能快速、准确地对室内环境中的二氧化碳浓度进行检测。

因为仪器能用内置锂电池供电，所以还能实现对室外环境及野外作业场所的CO2进行检测。

仪器为线性化输出，直读浓度、液晶显示、保证三位有效数字。

本仪器是原GXH — 3010D 型便携式CO2分析器的改进型，除保留原机型特点外，仪器的整体结构和操作功能作了重大改进。

仪器可使用交流与直流两种供电方式，并设有充电线路及充电保护，使用非常灵活方便。

仪器的光学部件结构先进、合理，可以可靠的长期运行。

仪器的关键器件采用进口或国产军品。

因此，整个仪器具有体积小、耗电省，可靠性高的特点。

本仪器的使用环境温度在 0℃~35℃，相对湿度不大于 85% RH 。

周围环境没有腐蚀性气体及强烈的机械震动和电磁干扰。

二、主要技术数据1．基本参数a) 测量范围：0—0. 500% CO2b) 电源电压：220V±22V AC （使用外接电源时）c) 消耗功率：≤6Wd) 仪器重量：≤2.7kge) 外型尺寸（mm）：210×172×85（长×宽×高）2．仪器技术指标：a) 线性误差：±2% F·Sb) 重复性：≤1%F·Sc) 稳定性：零点漂移：≤±2% F·S/h量程漂移：≤±2% F·S/3hd) 响应时间：T0~T90≤10se) 预热时间：≤5min （在实验室使用时要预热30分钟）3. 仪器额定工作条件（室内）a) 环境温度：0℃~35℃b) 相对湿度：＜85% RHc) 大气压力：70～106kPad）电源电压：220V±22V AC （外接电源供电时）电源频率：50Hz±1Hz；e) 工作位置：水平位置；4. 测量气体进入仪器的被分析气体应符合下列条件：a)含水量：相对湿度＜85％；b)含尘量：＜0.1g/m2;c)腐蚀性气体：（SO2、H2S、NH3……）＜0.005％；d)温度：0℃～35℃；e)流量：0.5 L/min～2.0L/min；三、仪器结构与工作原理1、仪器结构仪器的系统方框图如图二所示：图二仪器系统的方框图1 显示器2 检查/测量转换开关3 进气口4 切换阀 5电源开关6泵开关 7 终点电位器 8 零点电位器图三仪器示意图当仪器工作时，直流电机带动调制盘上的两种滤光片旋转，将红外线光源发出的能量调制成两种不同时间顺序的能量，一种是3.9μm的参比能量，一种是4.26μm的分析能量。

便携式红外通信数据采集器使用说明1）数据采集器简介便携式红外通信数据采集器以下简称数据采集器，是采用微电脑芯片工作的红外遥控取数装置，主要用于不能有线传输的野外偏远工作区，可以同时为12台监测仪提供服务，存储容量为256K，可以存储10000组数据，掉电数据不丢失，LCD点阵式液晶显示器，轻触式键盘操作，全日立实时显示，红外数据通讯功能，2400bps传输速率。

具体使用如下：仪器图示：数据采集器面板2）功能键操作说明按下“ON”键开机LCD显示提示菜单如下：0:FJ 1:QS 2:TX 3:QD4:SJ 5:QC 6:SZ 7:JD0: FJ表示按键“0”设定监测仪编号和测量时间间隔1：QS表示按键“1”从监测仪取数2：TX表示按键“2”与计算机通信3：QD表示按键“3”启动监测仪并校正监测仪时钟4：SJ表示按键“4”显示内存数据5：QC表示按键“5”清除数据采集器内存数据6：SZ表示按键“6”显示或调整时钟7: JD表示设定压力基点（范围）a)设定监测仪号、测量时间间隔将数据采集器挂到监测仪上，在开机初始状态下按下数字“0”键，屏幕显示FJH No.00DSJG 00:00此时仪器进入监测仪号设定和定时间隔设定状态，上面一行为监测仪号设定，设定范围为00～12；下面一行为测量时间间隔设定，设定范围为00：01～23：59，b) 取数将数据采集器挂到监测仪上，在开机初始状态下按下数字“1”键，屏幕显示GET DATAREADY…仪器进入从监测仪读取数据状态，此时再按下压力监测仪的“启动”键，数据采集器开始从监测仪读取数据，此时数据采集器依次显示“GET DATE BEGIN”; “GET DATA No(监测仪号)”；“GET DATE END”GET DATAEND以上状态表示取数成功，三秒钟后自动将监测仪内数据清除并校正监测仪时钟，此时数据采集器依次显示“START BEGIN”;“START END”（注意：采集数据前必须清除内存数据）如果读取不到数据，屏幕一直处于上述状态，按下ESC键，屏幕显示GET DATAFAIL…再次按下ESC键，仪器返回开机初始状态。

非接触式红外测温仪产品使用说明书11/08-68H目录简介………………………………………………….. 特征…………………………………………………... 用途…………………………………………………. 安全条款……………………………………………… 测量距离与物体目标比………………………………技术指标……………………………………………… 面板描述……………………………………………… 显示屏描述……………………………………………按键描述………………………………………………使用方法……………………………………………... 电池更换……………………………………………... 注意事项……………………………………………… 产品维护………………………………………………简介欢迎选购本公司红外测温仪。

本品是一种专业型的手持式非接触红外线测温仪，有使用简易，设计坚实，测量准确度高，测温量程范围宽等特点。

它具有激光瞄准、带背光灯的LCD、最大值、最小值、差值、平均值、数据保持、高低温报警、发射率可调及自动关机等功能。

该手持式红外测温仪可以用来测量传统的接触式红外测温仪很难测量的物体表面温度。

（如：移动的物体、带电的物体、不易接触的物体等）如使用恰当且注意保养，此仪表可有效使用多年。

特征:●快速测量功能。

●非接触式精确测温●内置双激光瞄准器，可以更加快速准确地瞄准目标●双显示屏的外壳设置●自动记录读数●可调节发射率，0.1～1.0。

●最大/最小/均值/差值温度显示●带背光的液晶显示屏●自动量程选择和分辨率为0.1ºC(0.1ºF)●扳机锁定功能●高低温报警设置●数据储存功能(LOG)●通过USB传输数据到PC用途:●用于食品检测,安检,火检,注塑,喷漆,墨水和柴油机的保养等.安全条款●当激光光束打开时,请小心使用.●请不要将激光光束对着人或动物的眼睛●请不要将激光光束射向物体表面反射到人的眼睛里●请不要将激光光束射到任何易爆气体测量距离与物体目标比:光学测量距离与物体目标比（D：S）=50:1例如:仪表的视场是50:1，即若仪器离被测物体50英尺时，则被测物体的直径不能小于1英寸。

GXH-3011A型便携式红外线（CO）分析器操作规程1 启动：使用交流电时将随机稳压电源的ø4.5插头插在仪器的面板“POWER”上，将“BAT.EXT”（电池.外接）转换到“EXT”外接处；使用直流供电时，转换到“BAT”处。

按下“ON/OFF”，红灯指示灯亮。

2 电压检查：将“TEST”开关向上扳，仪器表头指示为电源电压。

外接供电电压要大于5.8V，如太低应加交流调压器或稳压器；电池供电时电压应大于5.6V，否则需要充电。

如仪器电压指示正常，将“TEST”开关扳下，预热5分钟。

3 校零点：将仪器侧面板上的圆形切换阀旋钮拧到“零点”位置（红外对准“零点”，要拧到底）。

打开“PUMP”开关，泵开始工作。

约2分钟后表头指示应稳定在“0”附近，（如在“0.5”以下“0”以上）。

否则应旋动面板上“ZERO”电位器调零。

4 校终点：将标准气接在进气口“IN”处，使表头显示值上升约3分钟后稳定，调终点电位器显示值与标准气保证值相等。

5 测量：将取样探头拉出，用皮管将取样探头拉出，用皮管将取样器与入口相接，扳下TEST，便可从显示器上读得被测气体CO浓度值。

注意事项：1 当内接电池电压不足时，需要充电4小时电压到6V以上。

2 每次使用后将切换阀拧到“零点”，将仪器内部气路封闭以保护气路和过滤剂。

3 校终点时，一定要关上泵，将切换阀旋钮拧到“测量”位置，否则标准气进不了仪器且因流量太大时容易将仪器内部气管冲开。

4 仪器不用时，将“BAT.EXT”（电池、外接）开关扳到“EXT”防止“POWER”误开关受挤压开。

5 仪器的过滤剂（霍加拉特），长期使用后，效力会降低。

使用一年后，应放在瓷盘中在100℃左右恒温4小时，冷却至室温后再继续使用。

数据采集器使用说明书一、产品介绍数据采集器是一种用于收集和记录数据的设备。

它可以通过各种传感器收集环境参数、设备状态等各类数据，并将其存储在内部存储器中。

数据采集器具有小巧方便的特点，可广泛用于科学研究、环境监测、农业、工业控制等领域。

二、功能特点1. 多种传感器支持：数据采集器可连接多种类型的传感器，如温度传感器、湿度传感器、压力传感器等，以便采集不同参数的数据。

2. 数据存储：数据采集器内置高容量存储器，可持久存储采集到的数据，以备后续分析和处理。

3. 数据传输：采集器支持多种数据传输方式，如USB、Wi-Fi、蓝牙等，可将采集到的数据传输至外部设备或云平台，方便数据管理和共享。

4. 实时监控：数据采集器配备LCD显示屏，可实时显示采集到的数据，实现数据的即时监控。

5. 多种采集模式：采集器支持自动采集、定时采集、手动采集等多种工作模式，满足不同应用场景的需求。

三、使用说明1. 连接传感器：首先，将数据采集器与传感器进行连接。

根据传感器的接口类型，插入相应的传感器接口。

确保连接牢固，避免松动引起数据采集错误。

2. 开机设置：将数据采集器接入电源，按下电源开关进行开机。

在开机界面，可以进行各项设置，如日期时间设定、采集参数设定等。

按照提示进行操作，并确认设置无误后，保存设置并重启采集器。

3. 选择采集模式：根据实际需求选择采集模式。

若需要实时监控，选择自动采集模式；若需要定时采集，设定采集时间间隔；若需要手动采集，通过按键控制采集动作。

4. 数据传输：一旦采集到数据，可通过USB接口将数据导出到电脑或其他外部设备中。

也可以通过无线传输方式，将数据传输至其他设备或云平台。

操作时，请务必按照相应的传输方式进行操作，确保数据的安全和准确性。

5. 数据管理：为了方便管理和查阅，可以在采集器上设定相关的数据标签，如采集地点、项目名称等。

将数据按照不同标签进行分类存储，方便后续的数据处理和分析。

四、注意事项1. 使用前请阅读使用说明书，确保正确操作。

GXH—305型便携式红外线分析器操作规程1、目的规范CO2操作程序，正确使用仪器，保障检测工作顺利进行。

2、适用范围适用于GXH-305型便携式红外线分析器的使用操作。

3、职责3.1操作人员；严格按本操作规程使用仪器，确保设备的安全、正常运行，做好使用登记。

3.2管理人员：负责监督仪器操作是否符合规程；对设备进行日常管理和定期维护，做好记录；当设备出现无法排除的故障时，及时向科室负责人员汇报，联系维修，并做好记录；定期参与仪器的期间核查，做好记录。

3.3科长：监督设备的安全正常运行，组织每年对设备的校准/检查工作，负责仪器的综合管理。

4、主要技术数据4.1测量范围：0-5000ppm（根据用户要求可提供其他量程或组分）。

4.2线性误差；≤±2%F.S4.3重复性：≤1.5%4.4启动时间：15min4.5零点漂移：≤±3%F.S/3h4.6量程漂移：≤±3%F.S/3h4.7响应时间：T90<15s4.8指示噪音：≤1%F.S4.9环境湿度：≤85%R.H4.10环境温度：10℃-35℃4.11水气干扰：≤±2%F.S4.12供电：220V±10%4.13耗电：7W4.14重量：3.6kg4.15外性尺寸：240×220×1105、操作规程5.1将后面板右上角开关打向外接电源（EXT.POW），并将直流12V1A电源插头插入外接电源插座内。

5.2按下前面板右下角电源开关（红色）（POWER），左下角泵开关（绿色）（PUMP）为关状态，预热15min，此时液晶数显表头显示值为残留在气室内空气中的CO2Q气体浓度值约0.045，显示单位%CO2。

5.3调零：将后面板上的切换阀旋到“0”状态，开泵约1-2min液晶显示表头的显示值趋于零点附近，此时轻轻打开调零电位器（ZERO）上的锁紧开关，将显示值调到0.000。

5.4将取样手把上的橡胶软管连接到进气咀IN上，开泵即可抽取样气进行测量，不取样时，应随时将泵开关关上。

FCH64/2.5 矿用本安手持采集器使用说明书一、概述红外数据采集器是针对本公司煤矿井下具有红外接口设备的数据进行采集的便携式设备。

比如：矿用数字压力计、红外离层数据记录仪，红外锚杆测力记录仪等的数据，可通过本采集器按照红外协议采集数据到采集器，然后带到井上通过传输接口输入到计算机里面，进行数据分析和管理。

二、主要技术指标1.采集器与压力计间的传输方式：红外光传输；采集器与压力计间的最大传输距离：2.5m2.采集器与计算机间的传输方式：主从式、半双工、RS232、双极性（在地面无爆炸性气体环境中进行）；3.采集器与计算机间的传输速率：2400bps；采集器与计算机间的最大传输距离：3m4.存储数据量：64kbyte。

三、工作原理红外数据采集器在红外数据采集系统中的工作性质，由三部分组成：本安型矿用压力计、红外数据采集器、计算机数据处理系统（单体支柱压力监测系统）。

如图1所示，数据采集功能和红外数据通信功能，数据连续记录在压力计内，用红外数据采集器进行采集，采集后携带至井上通过传输接口将数据自动地传送到PC计算机处理。

图1系统组成示意图四、结构简图采集器外部结构示意图由图可见，本结构包含薄膜按键和液晶显示器两部分。

五、操作说明按键分为2种颜色：红色和白色，白色按键时针对采集器本身进行操作设计的，红色按键是针对采集器和压力计之间红外通讯时设计的。

具体操作如下：1.开机按一下开机按键，LED显示屏显示“泰安正阳机械有限公司”，3秒钟后进入指令提示状态，LED显示屏此时显示“请选择操作指令>>>_”。

2.关机按下关机按键，LED显示屏显示“正在关机_”,紧接着LED显示屏出现黑屏，说明此时已经关机。

注意事项请参考注意13.校时（白色按键）在采集器进入指令提示状态后，按一下“校时”按键，此时LED显示屏上显示“年-月-日-时-分-秒”，请注意在“年”的前面数字下面有一个短横线，此时你可以通过方向键“←”“→”“↓”来移动它，并且当此横线移动到数字下面的时候，可以通过“+”“-”来调节数字的值。
