Agilent 34972A操作说明

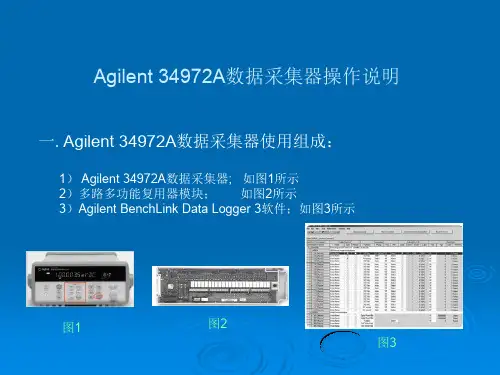

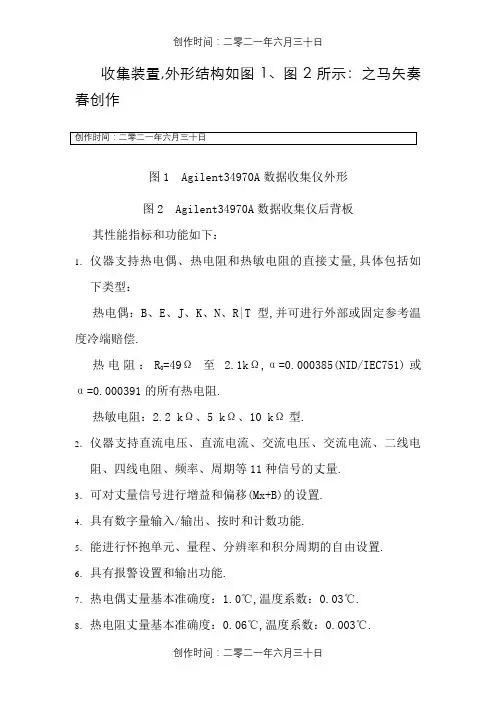

收集装置,外形结构如图1、图2所示：之马矢奏春创作图1 Agilent34970A数据收集仪外形图2 Agilent34970A数据收集仪后背板其性能指标和功能如下：1．仪器支持热电偶、热电阻和热敏电阻的直接丈量,具体包括如下类型：热电偶：B、E、J、K、N、R|T型,并可进行外部或固定参考温度冷端赔偿.热电阻：R0=49Ω至 2.1kΩ,α=0.000385(NID/IEC751)或α=0.000391的所有热电阻.热敏电阻：2.2 kΩ、5 kΩ、10 kΩ型.2．仪器支持直流电压、直流电流、交流电压、交流电流、二线电阻、四线电阻、频率、周期等11种信号的丈量.3．可对丈量信号进行增益和偏移(Mx+B)的设置.4．具有数字量输入/输出、按时和计数功能.5．能进行怀抱单元、量程、分辨率和积分周期的自由设置. 6．具有报警设置和输出功能.7．热电偶丈量基本准确度：1.0℃,温度系数：0.03℃.8．热电阻丈量基本准确度：0.06℃,温度系数：0.003℃.9．热敏电阻丈量基本准确度：0.08℃,温度系数：0.003℃. 10．直流电压丈量基本准确度：0.002+0.005(读数的℅+量程的℅).11．直流电流丈量基本准确度：0.08+0.01(读数的℅+量程的℅). 12．电阻丈量基本准确度：0.008+0.001(读数的℅+量程的℅). 13．交流电压丈量基本准确度：0.05+0.04(读数的℅+量程的℅)（10Hz～20kHz时）.14．交流电流丈量基本准确度：0.1+0.04(读数的℅+量程的℅)（10Hz～5kHz时）.15．频率、周期丈量基本准确度：0.01(读数的℅)（40Hz～300kHz时）.16．具有系统状态、校准设置和数据存储等功能.1.2 Agilent34970A数据收集仪的面板按钮功能与作用.1．Measure在所显示的通道上配置丈量参数：● 在显示的通道上选择丈量功能（直流电压、电阻等）；●选择温度丈量的传感器类型；●选择温度丈量的单元（℃、℉、K）；●选择丈量量程或自动量程设置；●选择丈量量程分辨率；●将丈量配置复制和粘贴到其它通道.2．Mx+B为所显示的通道配置定标参数：● 为所显示的通道设置增益（“M”）和偏移（“B”）值；●进行零丈量并将它作为偏移量存储；● 为所显示的通道指定自界说标识表记标帜（RPM、PSI 等）；3．Alarm在所显示的通道上配置报警：● 选择四个报警之一来陈说所显示的通道上的报警条件；●为所显示的通道配置上限、下限或两者；●配置将启动报警的位模式（只适于数字输入）4．Alarm out配置四个报警输出的硬件线路：● 清除四个报警输出线路的状态；●为四个报警输出线路选择“Latch（锁存）”或“Track（跟踪）；”模式；●为四个报警输出线路选择斜率（上升沿或下降沿）.5．interval配置控制扫描间隔的事件或举措：● 选择扫描间隔方式（间隔、手动、外部或报警）；●选择扫描计数.6．Advanced在所显示的通道上配置高级丈量特性：● 在所显示的通道上配置丈量的积分时间；● 设置扫描时的通道至通道延时；● 允许/禁止热电偶检查功能（只适于T/C丈量）；● 选择参考结来源（只适于T/C丈量）；● 允许/禁止偏移赔偿（只适于电阻丈量）；● 为数字把持选择二进制或十进制方式（只适于数字输入/输出）● 配制计数器复位模式（只适于计数器）；● 为计数器把持选择所检测的沿（上升或下降）.7．Utility配置系统相关的仪器参数：● 设置实时系统时钟和日历；● 查询主机和所装置模块的固件版本；● 选择仪器的开机配置（上一个或出厂复位值）；● 允许/禁止内部数字万用表；● 加密/解密仪器以便校准.8．View检查读数、报警和毛病：● 从存储器中检查最后100个扫描读数（最后、最小、最年夜和平均）；● 检查报警队列中的前20个报警（呈现报警的读数和时间）；● 选择仪器的开机配置（上一个或出厂复位值）；● 检查毛病队列中的10个毛病；● 读取所显示继电器的开关次数（继电器维护特性）.9．存储和调用仪器状态：● 在非易失性存储器中存储5种仪器状态；● 为每个存储位置指定一个名称；●调用所存储的状态、关机状态、出厂复位状态或预置状态.10．监视所选的通道.11．运行扫描并将读数存储在存储器中：12．读取数据.13．编纂数据数据.14． St0/RclMon Read Write选择通道、参数.15．选择槽数、检查多个数据16．Open翻开多路转换器上的所定的通道（即断开通道）. 17．Close关闭多路转换器上的所定的通道（即闭合通道）. 2．实验内容：分别将1个J型热电偶、1个P t100（α=0.000385）型热电阻、1个5 kΩ型热敏电阻、1个直流电压（0.2～1.5V）、1个直流电流（10～100mA）接到Agilent34901A丈量模块（如图3所示）的01、02、03、05、21通道中,并分别对它们进行通道配置,最后采样扫描、读取数据.图3 Agilent34901A丈量模块3．实验步伐：3．1 按实验内容的要求将上述传感器和信号引线接到规定通道的接线端,并拧紧固定.具体方法如图4所示：a．用一字螺丝刀拧开盖板螺丝. b．将引线接到规定通道的接线端.c．将引线沿槽绕出到出孔处. d．重新盖好盖板并拧紧螺丝.图4模块接线图3．2 将Agilent34901A 丈量模块拔出Agilent34970A 数据收集仪背部的最上面的槽中（即1#槽）.如图5所示：图4模块装置图3．3 翻开电源开关按钮,设置各通道配置：（以J 型热电偶配置为例）1按钮、旋扭选择101通道（在显示屏的CHANNEL 框中显示出该通道为止）；2．按键,旋扭,直到显示屏呈现TEMPERATURE （温度）.3,再通过旋转 旋扭,直到显示屏呈现THERMOCOUPLE （热电偶）. ,再通过旋转 旋扭,直到显示屏呈现J TYPE T/C （J 型热电偶,并带冷端赔偿）.5．再按键（暗示确定,再通过旋转旋扭,直到显示屏呈现UNITS ℃ (怀抱单元为摄氏度）.６．再旋扭,直到显示屏呈现DISPLAY ０.1 ℃ (显示精度０.1 ℃）.７．再按键,即可完成设置并退出.其余各通道配置类似上述把持,具体步伐略.Measure Measure Measure Measure Measure Measure3．４ 配置各通道后,按按钮开始扫描. 3．5 按按钮,旋扭,直到显示屏呈现READINGS (读数）.3．6 按按钮（暗示确定）,即可在显示屏上看到刚才扫,通过旋转 旋扭,据.另外,还可以通过 按钮检查该各通道的最后值、最小值、最年夜值、平均值等数据.3．6 将各温度和直流信号的年夜小,重新采样并观测数据的变动情况.1.1 Agilent34970A 数据收集仪的远程接口的基本情况Agilent 34970A 数据收集仪带有RS-232C 和GPIB 两种通讯接口,在高精度丈量的场所,采纳GPIB 接口进行通讯时,不双数据通讯质量高、性能稳定,而且传送数据的速度高（年夜约是RS-232C 的10倍）.GPIB 是一个数字化的 24脚并行总线,它包括 8条数据线、5条控制信号线、3条挂钩线、 7条地线、1条屏蔽线,使用 8位并行、字节串行的双向挂钩和双向异步通讯方式.由于GPIB 的数据单元是字节 (8位 ),数据一般以ASCⅡ码字符串方式传送,传送速度一般可达250~500KB/S,最高可达1MB/S.GPIB 的一个重要特点是联接方式为总线式联接,仪器直接并联在总线上,一个接口可连接14个GPIB 接口的仪器,它们相互之间可以直接进行通讯.GPIB 有一个控者 (PC 机)来控制总线,在总线View View上传送仪器命令和数据,控者寻址一个讲者、一个或者多个听者,数据串在总线上从讲者向听者传送.将GPIB接口和一般接口系统的结构进行比较,一般接口系统是“一点对一点”传送,而GPIB接口则是“一点对Ｎ点”传送,由于其传送速率高、系统扩展方便等优点使计算机和仪器之间的关系更为紧密,就象一座桥梁,连接着仪器工业和计算机工业,改变了以往仪器手工把持、单台使用的传统应用方法.不外标准PC机和工控机中均不带GPIB接口,因此,要通过GPIB接口实现对Agilent 34970A数据收集仪的远程控制,必需在PC机中装置一块GPIB接口卡并用一根GIPB电缆与数据收集仪的GPIB接口进行连接,本实验台中的GPIB接口卡和电缆由Agilent 公司提供,如图6、图7所示图 6 82350B型高速GPIB接口卡图7 GPIB连接电缆其远程控制的工作原理是：插有GPIB接口卡的工控机作为系统的控者,通过调用 Agilent 公司提供的VISA32.DLL静态链接库,翻开Agilent34970A的地址端口,并向Agilent34970A发送SCPI 程控标准命令,对Agilent34970A各丈量通道有关参数进行设置,然后启动扫描,并接收Agilent34970A发送的数据.1.2 Agilent34970A数据收集仪所使用的经常使用SCPI程控标准命令1．从远程接口建立扫描表：● MEASure? 开始扫描,并直接将读数发送到仪器的输出缓冲区,但不在存储器存储读数；同时将重新界说扫描表,自动将扫描间隔设为“立即”（即0秒）,将扫描次数设为1次.●CONFiguer 重新配置通道参数；●ROUTe:SCAN (@101,102……) ；发送通道扫描命令● INITiate开始扫描,并在存储器中存储读数；● ABORt停止扫描.●ROUTE:SCAN:SIZE?返回扫描通道数2．扫描间隔：●TRIG：SOURCE TIMER 选择间隔按时器配置；●TRIG：TIMER 5 将扫描间隔设置为5秒；●TRIG：COUNT 进行2次扫描采样.3．读数格式：●FORNat：READing: ALARm ON 返回的数据中应包括报警信息；●FORNat：READing: CHANnel ON 返回的数据中应包括通道信息；●FORNat：READing: TIME ON 返回的数据中应包括采样时间信息；●FORNat：READing: TEME：TYPE {ABS|REL} 返回的数据中的时间信息选择绝对或相对时间；●FORNat：READing: UNIT ON 返回的数据中应包括怀抱单元信息；4．通道延迟：●ROUTe: CHAN：DELAY 2,(@101) 在101通道上增加2秒的通道延迟；●ROUTe: CHAN：DELAY AUTO ＯＮ,(@102) 在102通道上允许自动通道延迟.５．从存储器检索所存储的读数：●CALC: AVER：MIN？（@305）读取存储器中305通道上的最小读数；●CALC: AVER：MIN：TIME？（@305）读取存储器中305通道上最小读数的时间；●CALC: AVER：MAN？（@304）读取存储器304通道上的最年夜读数；●CALC: AVER：MAN：TIME？（@304）读取存储器中304通道上最年夜读数的时间；●CALC: AVER：AVER？（@303）读取存储器中303通道上的所有读数的平均值；●CALC: AVER：COUNT？（@303）读取存储器中303通道上的所有读数的数目；●CALC: AVER：PTPEAK？（@302）读取存储器中302通道上最年夜—最小值；●DATA；LAST？（@303）读取存储器中303通道上最后读数；●CALC: AVER：CLEAR（@301）清除存储器中301通道上统计结果数据；●DATA；POINTS？读取存储器中所有读数总数；●DATA；REMOVE？12 从存储器中读取并清除最旧的12个读数；●SENS:DIG:DATA:BYTE? (@302) 读取302端口8位字节（数字量）●SENS:DIG:DATA:WORD? (@302) 读取301、302两个端口16位字节（数字量）6．丈量配置：●CONF:TEMP RTD,85,(@111,112)对111、112通道配置为Pt100温度传感器丈量●CONF:CURR:DC AUTO,(@121,122)对121、122通道配置为自动量程的直流电流丈量●CONF:VOLT:DC AUTO,(@311,312)对311、312通道配置为自动量程的直流电压丈量●CONF:TEMP TC, J, (@201,202) 对201、202通道配置为J型热电偶传感器丈量●CONF:TEMP THER, 5000, (@109) 对109通道配置为5K型热敏电阻传感器丈量●CALC:SCALE:GAIN 1.9845,(@101)设置101通道的放年夜倍数●CALC:SCALE:OFFSET-2.4251,(@101)设置101通道的偏移量7．远程接口配置：●SYSTem:INTerface {GPIB|RS232} 接口方式选择8．其它*RST" 出厂复位命令1.3 Agilent 82350B型高速GPIB接口卡DLL经常使用函数●ViOpen Lib "VISA32.DLL" Alias "#131" (ByVal sesn As Long, ByVal desc As String, ByVal mode As Long, ByVal TimeOut As Long, Vi As Long) As Long 翻开板卡函数●ViClose Lib "VISA32.DLL" Alias "#132" (ByVal Vi As Long) As Long 关闭板卡函数●ViRead Lib "VISA32.DLL" Alias "#256" (ByVal Vi As Long, ByVal buffer As String, ByVal count As Long, retCount As Long) As Long 读取数据函数●ViWrite Lib "VISA32.DLL" Alias "#257" (ByVal Vi As Long, ByVal buffer As String, ByVal count As Long, retCount As Long) As Long 写数据函数●ViOpenDefaultRM Lib "VISA32.DLL" Alias "#141" (sesn As Long) As Long翻开缓冲区函数2．实验内容：分别将1个J型热电偶、1个P t100（α=0.000385）型热电阻、1个5 kΩ型热敏电阻、1个直流电压（0.2～1.5V）、1个直流电流（10～100mA ）接到Agilent34901A 丈量模块（如图3所示）的01、02、03、05、21通道中,采纳VB6.0编写法式,实现通过计算机的GPIB 接口总线对Agilent 34970A 数据收集仪进行通道配置,采样扫描、读取数据.3．实验步伐：3．1 将GPIB 连接总线分别与计算机的GPIB 接口卡和Agilent 34970A 数据收集仪的GPIB 口进行连接,并拧紧.3．2 设置Agilent 34970A 数据收集仪的通讯接口方式：1．翻开电源开关按钮,按 按钮,再按按钮,再通过旋转BPIB/488.2．再按键（暗示确定并继续设置）, 旋扭,直到显示屏呈现 ADDRESS 09（设定通讯地址）.3．再按键（暗示确定,并退出设置）3．3 采纳VB6.0编写法式,编程思路如下,具体内容由学生完成. InterfaceInterface Interface。

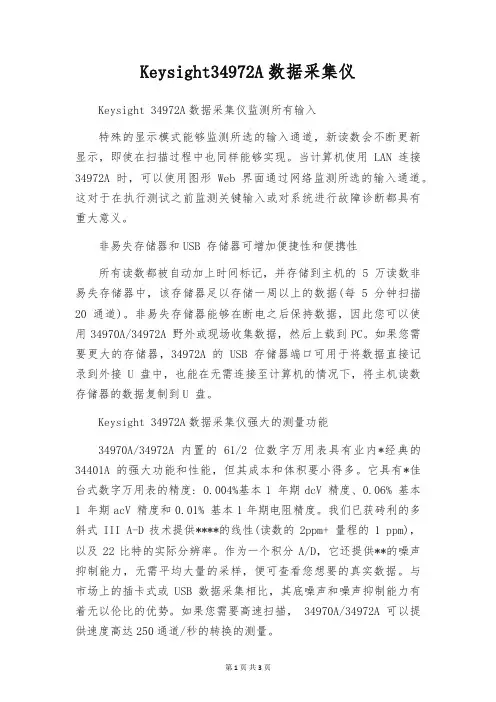

Keysight34972A数据采集仪Keysight 34972A数据采集仪监测所有输入特殊的显示模式能够监测所选的输入通道，新读数会不断更新显示，即使在扫描过程中也同样能够实现。

当计算机使用LAN 连接34972A 时，可以使用图形Web 界面通过网络监测所选的输入通道。

这对于在执行测试之前监测关键输入或对系统进行故障诊断都具有重大意义。

非易失存储器和USB 存储器可增加便捷性和便携性所有读数都被自动加上时间标记，并存储到主机的5万读数非易失存储器中，该存储器足以存储一周以上的数据(每5分钟扫描20通道)。

非易失存储器能够在断电之后保持数据，因此您可以使用34970A/34972A 野外或现场收集数据，然后上载到PC。

如果您需要更大的存储器，34972A 的USB 存储器端口可用于将数据直接记录到外接U盘中，也能在无需连接至计算机的情况下，将主机读数存储器的数据复制到U 盘。

Keysight 34972A数据采集仪强大的测量功能34970A/34972A 内置的61/2 位数字万用表具有业内*经典的34401A 的强大功能和性能，但其成本和体积要小得多。

它具有*佳台式数字万用表的精度: 0.004%基本1 年期dcV 精度、0.06% 基本1 年期acV 精度和0.01% 基本1年期电阻精度。

我们已获砖利的多斜式III A-D技术提供****的线性(读数的2ppm+ 量程的1 ppm)，以及22比特的实际分辨率。

作为一个积分A/D，它还提供**的噪声抑制能力，无需平均大量的采样，便可查看您想要的真实数据。

与市场上的插卡式或USB数据采集相比，其底噪声和噪声抑制能力有着无以伦比的优势。

如果您需要高速扫描， 34970A/34972A可以提供速度高达250通道/秒的转换的测量。

数字万用表的输入部分与34970A/34972A 的接地参考电路和计算机接口进行了光隔离与屏蔽，可提供高达300V 的输入隔离。

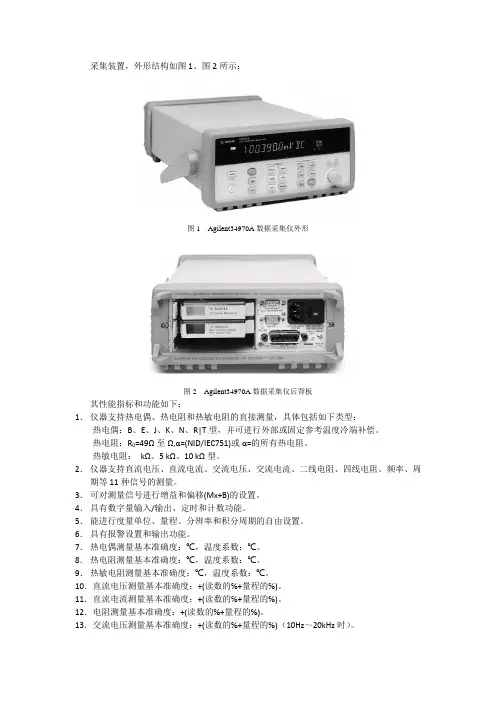

采集装置，外形结构如图1、图2所示：图1 Agilent34970A数据采集仪外形图2 Agilent34970A数据采集仪后背板其性能指标和功能如下：1．仪器支持热电偶、热电阻和热敏电阻的直接测量，具体包括如下类型：热电偶：B、E、J、K、N、R|T型，并可进行外部或固定参考温度冷端补偿。

热电阻：R0=49Ω至Ω,α=(NID/IEC751)或α=的所有热电阻。

热敏电阻：kΩ、5 kΩ、10 kΩ型。

2．仪器支持直流电压、直流电流、交流电压、交流电流、二线电阻、四线电阻、频率、周期等11种信号的测量。

3．可对测量信号进行增益和偏移(Mx+B)的设置。

4．具有数字量输入/输出、定时和计数功能。

5．能进行度量单位、量程、分辨率和积分周期的自由设置。

6．具有报警设置和输出功能。

7．热电偶测量基本准确度：℃，温度系数：℃。

8．热电阻测量基本准确度：℃，温度系数：℃。

9．热敏电阻测量基本准确度：℃，温度系数：℃。

10．直流电压测量基本准确度：+(读数的℅+量程的℅)。

11．直流电流测量基本准确度：+(读数的℅+量程的℅)。

12．电阻测量基本准确度：+(读数的℅+量程的℅)。

13．交流电压测量基本准确度：+(读数的℅+量程的℅)（10Hz～20kHz时）。

14． 交流电流测量基本准确度：+(读数的℅+量程的℅)（10Hz ～5kHz 时）。

15． 频率、周期测量基本准确度：(读数的℅)（40Hz ～300kHz 时）。

16． 具有系统状态、校准设置和数据存储等功能。

Agilent34970A 数据采集仪的面板按钮功能与作用。

1．在所显示的通道上配置测量参数：● 在显示的通道上选择测量功能（直流电压、电阻等）；● 选择温度测量的传感器类型；● 选择温度测量的单位（℃、℉、K ）；● 选择测量量程或自动量程设置；● 选择测量量程分辨率；● 将测量配置复制和粘贴到其它通道。

2．为所显示的通道配置定标参数：● 为所显示的通道设置增益（“M”）和偏移（“B”）值；● 进行零测量并将它作为偏移量存储；● 为所显示的通道指定自定义标记（RPM 、PSI 等）；3．在所显示的通道上配置报警：● 选择四个报警之一来报告所显示的通道上的报警条件；● 为所显示的通道配置上限、下限或两者；● 配置将启动报警的位模式（只适于数字输入）4．配置四个报警输出的硬件线路：● 清除四个报警输出线路的状态；● 为四个报警输出线路选择“Latch （锁存）”或“Track （跟踪）；”模式；● 为四个报警输出线路选择斜率（上升沿或下降沿）。

（一）开机1 打开载气(N2)，空气，氢气等气源的开关，调整载气输出气压为约0.5 M Pa。

2 启动电脑，进入Windows 系统后3 打开气相色谱仪前左下方的电源开关，GC进入自检后，启动完成。

4. 双击电脑桌面的“仪器2联机”图标，进入GC化学工作站“方法和运行控制”界面（二）7890A配置编辑:1．点击“仪器”菜单,选择“GC 配置…”2．点击“色谱柱”按钮，进入柱参数设定画面，在“”下方第一行空白按钮处，单击鼠标，在弹出的界面中选择“毛细柱”或“填充柱”，如为毛细柱，还应输入色谱柱的“长度”，“模厚”，“直径”，“最高使用温度”等。

（三）数据采集方法编辑:1、开始编辑完整方法:从“方法”菜单中选择“编辑完整方法…”项，如下图所示，选中除“数据分析”外的三项，点击“确定”，进入下一画面。

2、方法信息:在“方法注释”中输入方法的信息（如，this is for test!），点击“确定”进入下一画面。

3、进样器设置:在“选择进样源/位置”画面中选择“GC 进样器”，并选择所用的进样口的物理位置(前或后)。

点击“确定”，进入下一画面。

4、柱模式（CFT）设定：点击“”图标，进入柱模式设定画面，选择控制模式，“流速”或“压力”。

如：压力，25 psi；或流速，6.5ml/min。

5、分流不分流进样口参数设定:点击“”图标，进入进样口设定画面。

点击“模式”右方的下拉式箭头,选择进样方式为“不分流”（或分流方式，分流）。

输入进样口的温度（如250℃），输入隔垫吹扫流量（如3ml/min）。

在“分流出口吹扫流量”下边的空白框内输入吹扫流量（如0.75min 后60ml/min）; 如选择分流方式, 则要输入“分流比”。

6、柱温箱温度参数设定:点击“”图标，进入柱温参数设定。

在空白表框内输入温度，选中“柱温箱温度为开”左边的方框；℃/min—升温速率；输入合适的升温参数。

7、FID检测器参数设定：点击“”图标，进入检测器参数设定。

Agilent 化学工作站操作说明目录第一章 工作站和色谱仪的开启 (1)第二章 编辑分析方法 (2)第三章 运行方法 (31)第四章 数据分析 (33)第五章 校正设置 (39)第六章 工作站的配置 (47)一、工作站和色谱仪的开启1.1 检查色谱仪主机的所有气源是否连接好、所有气体是否打开并进行试漏。

1.2 确保上述情况完好，开色谱仪主机电源并等待通过自检。

开计算机电源。

图1：工作站开启界面1.3 在计算机屏幕上单击Start选择Programs再选择ChemStations双击Instrument 1 Online.等待GC与工作站的连接出现初始状态。

如有第二通道则有Instrument 2 Online 存在。

图2：工作站开启图标1.4 也可在计算机屏幕上双击图标。

1.5 Instrument 1 Online为连接GC状态、Instrument 1 Offline为脱离GC状态。

先开Instrument 1 Online可继续打开Instrument 1 Offline、先开Instrument1 Offline不能继续打开Instrument 1 Online。

1.6 注意：在Instrument 1 Offline状态下改动分析方法如果存储则Instrument 1Online下的方法也将改动。

1.7 本操作说明均指在Instrument 1 Online状态并安装EPC。

二、编辑分析方法在这只对仪器控制和数据采集参数进行说明，数据分析处理将在后面说明。

图3 显示菜单2.1 此菜单提供显示的画面，前三项与选择是方法和运行控制界面、数据分析界面还是报告设计界面相同，Show Top Toolbar为快捷方式工具栏（本界面最上的图标一栏），Show Status Toolbar为仪器状态栏（本界面第二图标栏），其他经常使用的为在线信号（Online Signals）1或2和仪器状态（Instrument Actuals）及化学工作站状态（Chemstation Status）。

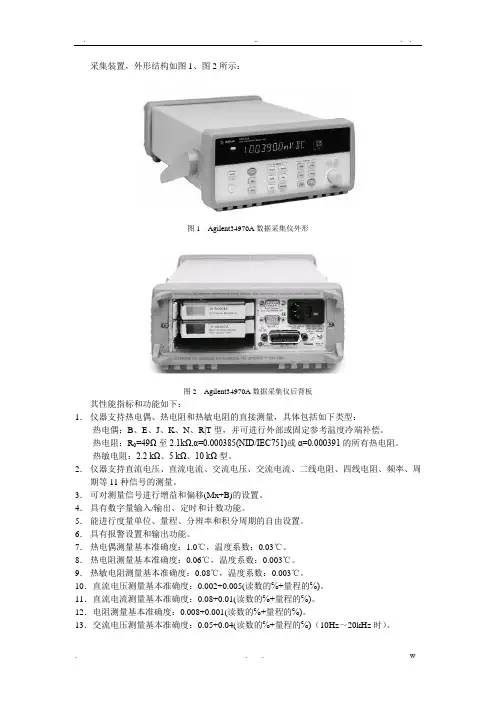

采集装置，外形结构如图1、图2所示：图1 Agilent34970A数据采集仪外形图2 Agilent34970A数据采集仪后背板其性能指标和功能如下：1．仪器支持热电偶、热电阻和热敏电阻的直接测量，具体包括如下类型：热电偶：B、E、J、K、N、R|T型，并可进行外部或固定参考温度冷端补偿。

热电阻：R0=49Ω至2.1kΩ,α=0.000385(NID/IEC751)或α=0.000391的所有热电阻。

热敏电阻：2.2 kΩ、5 kΩ、10 kΩ型。

2．仪器支持直流电压、直流电流、交流电压、交流电流、二线电阻、四线电阻、频率、周期等11种信号的测量。

3．可对测量信号进行增益和偏移(Mx+B)的设置。

4．具有数字量输入/输出、定时和计数功能。

5．能进行度量单位、量程、分辨率和积分周期的自由设置。

6．具有报警设置和输出功能。

7．热电偶测量基本准确度：1.0℃，温度系数：0.03℃。

8．热电阻测量基本准确度：0.06℃，温度系数：0.003℃。

9．热敏电阻测量基本准确度：0.08℃，温度系数：0.003℃。

10．直流电压测量基本准确度：0.002+0.005(读数的℅+量程的℅)。

11．直流电流测量基本准确度：0.08+0.01(读数的℅+量程的℅)。

12．电阻测量基本准确度：0.008+0.001(读数的℅+量程的℅)。

13．交流电压测量基本准确度：0.05+0.04(读数的℅+量程的℅)（10Hz～20kHz时）。

14． 交流电流测量基本准确度：0.1+0.04(读数的℅+量程的℅)（10Hz ～5kHz 时）。

15． 频率、周期测量基本准确度：0.01(读数的℅)（40Hz ～300kHz 时）。

16． 具有系统状态、校准设置和数据存储等功能。

1.2 Agilent34970A 数据采集仪的面板按钮功能与作用。

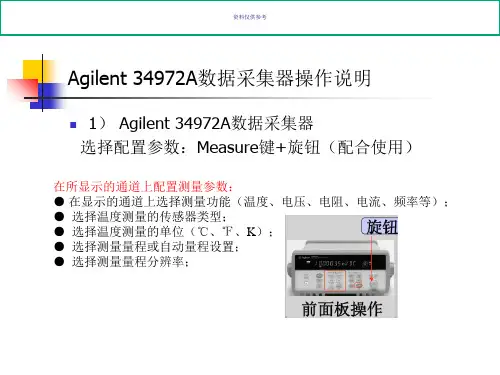

1．在所显示的通道上配置测量参数：● 在显示的通道上选择测量功能（直流电压、电阻等）；● 选择温度测量的传感器类型；● 选择温度测量的单位（℃、℉、K ）；● 选择测量量程或自动量程设置；● 选择测量量程分辨率；● 将测量配置复制和粘贴到其它通道。

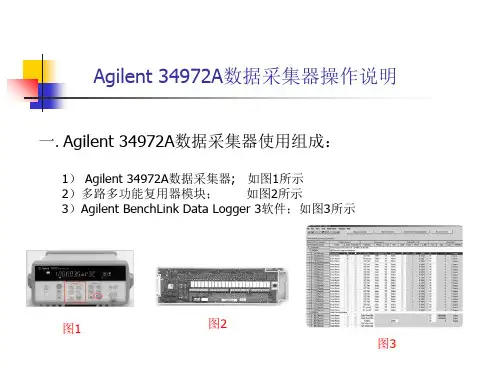

Agilent34972A数据采集仪操作规程Agilent 34972A数据采集仪操作规程1)打开计算机，登陆Windows操作系统。

2)打开数据采集仪电源开关，等待几秒钟，当面板出现“MUX”符号时，表示连接完成。

3)双击打开桌面右下角的“IO”图标，关闭“welcome screen”，鼠标左击以下“USB0”，再点击“Refresh All”按钮，完成后“USB0”下一行出现绿色“√”时，表示数据采集与电脑连接成功，然后关闭此对话框。

4)打开桌面“米”字形图标“Agilent BenchLink Data Logger 3”，进入配置参数界面。

初次连接时，先配置仪器，点击“添加仪器”按钮，在弹出的对话框中点击“查找”按钮，在下面查找出现的“选择”一栏中的小方框中点击出现“√”，再点击“连接”即可看到“仪器”一栏中出现了34972A字样，表示计算机与数据采集仪连接成功。

5)点击“配置通道”设置所用到的模块和通道信息。

每个数据采集仪最多可装3个模块，每个模块最多可连接10个测量元件(4线制接法)，根据实验时用到的模块及对应模块上的不同接口，在与之对应的“扫描”一栏中点击“√”，在“功能”一栏中选择测量的对象(电阻、电流、电压、温度等)，在“定标”一栏设置相应的“增益”和“偏移”。

6)点击“扫描和数据记录”按钮分别设置每次扫描的间隔时间和扫描的方式以及扫描完成后数据导入的文件夹地址。

在“扫描控制”一栏中点击“设置”按钮，在弹出的对话框中可设置扫描时间间隔和停止扫描的方式。

在“数据控制”一栏中点击“设置”按钮可设置数据采集的结果导出的文件夹位置。

7)参数设置完成后，点击“启动/停止”按钮即可开始采集数据。

可在“快速图表”中查看数据的实时信息并进行X轴和Y轴坐标的设置。

采集装置，外形结构如图1、图2所示：图1 Agilent34970A数据采集仪外形图2 Agilent34970A数据采集仪后背板其性能指标和功能如下：1．仪器支持热电偶、热电阻和热敏电阻的直接测量，具体包括如下类型：热电偶：B、E、J、K、N、R|T型，并可进展外部或固定参考温度冷端补偿。

热电阻：R0=49Ω至2.1kΩ,α=0.000385(NID/IEC751)或α=0.000391的所有热电阻。

热敏电阻：2.2 kΩ、5 kΩ、10 kΩ型。

2．仪器支持直流电压、直流电流、交流电压、交流电流、二线电阻、四线电阻、频率、周期等11种信号的测量。

3．可对测量信号进展增益和偏移(Mx+B)的设置。

4．具有数字量输入/输出、定时和计数功能。

5．能进展度量单位、量程、分辨率和积分周期的自由设置。

6．具有报警设置和输出功能。

7．热电偶测量根本准确度：1.0℃，温度系数：0.03℃。

8．热电阻测量根本准确度：0.06℃，温度系数：0.003℃。

9．热敏电阻测量根本准确度：0.08℃，温度系数：0.003℃。

10．直流电压测量根本准确度：0.002+0.005(读数的℅+量程的℅)。

11．直流电流测量根本准确度：0.08+0.01(读数的℅+量程的℅)。

12．电阻测量根本准确度：0.008+0.001(读数的℅+量程的℅)。

13．交流电压测量根本准确度：0.05+0.04(读数的℅+量程的℅)〔10Hz～20kHz时〕。

14．交流电流测量根本准确度：0.1+0.04(读数的℅+量程的℅)〔10Hz～5kHz时〕。

15．频率、周期测量根本准确度：0.01(读数的℅)〔40Hz～300kHz时〕。

16． 具有系统状态、校准设置和数据存储等功能。

1.2 Agilent34970A 数据采集仪的面板按钮功能与作用。

1．在所显示的通道上配置测量参数：● 在显示的通道上选择测量功能〔直流电压、电阻等〕；●选择温度测量的传感器类型；●选择温度测量的单位〔℃、℉、K 〕；●选择测量量程或自动量程设置；●选择测量量程分辨率；●将测量配置复制和粘贴到其它通道。

Agilent软件操作说明书Agilent软件操作说明书 (1)1 概述 (2)更新时间 (2)版本 (2)更新内容 (2)2008．9．15 (2)V1．1 (2)1.添加License申请 (2)2.添加软件存在问题总结 (2)3.添加前台reporter应用功能 (2)2 功能介绍 (2)2.1 License的安装 (2)2.2 运行软件 (5)2.3 创建工程 (6)2.4 设备添加..................................................................................... 错误！未定义书签。
