【CN110061530A】一种应用于220V电力线的电场能量采集电源【专利】

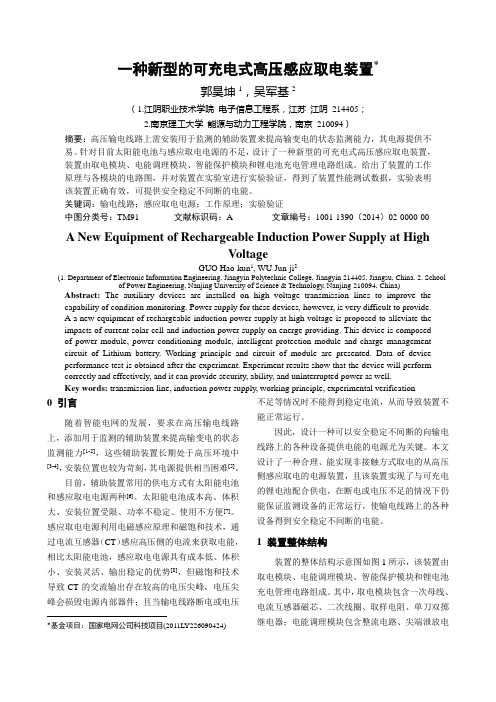

一种新型的可充电式高压感应取电装置*郭昊坤1，吴军基2（1.江阴职业技术学院电子信息工程系，江苏江阴214405；2.南京理工大学能源与动力工程学院，南京210094）摘要：高压输电线路上需安装用于监测的辅助装置来提高输变电的状态监测能力，其电源提供不易。

针对目前太阳能电池与感应取电电源的不足，设计了一种新型的可充电式高压感应取电装置，装置由取电模块、电能调理模块、智能保护模块和锂电池充电管理电路组成。

给出了装置的工作原理与各模块的电路图，并对装置在实验室进行实验验证，得到了装置性能测试数据，实验表明该装置正确有效，可提供安全稳定不间断的电能。

关键词：输电线路；感应取电电源；工作原理；实验验证中图分类号：TM91 文献标识码：A 文章编号：1001-1390（2014）02-0000-00A New Equipment of Rechargeable Induction Power Supply at HighVoltageGUO Hao-kun1, WU Jun-ji2(1.Department of Electronic Information Engineering, Jiangyin Polytechnic College, Jiangyin 214405, Jiangsu, China. 2. Schoolof Power Engineering, Nanjing University of Science & Technology, Nanjing 210094, China) Abstract: The auxiliary devices are installed on high voltage transmission lines to improve the capability of condition monitoring. Power supply for these devices, however, is very difficult to provide.A a new equipment of rechargeable induction power supply at high voltage is proposed to alleviate the impacts of current solar cell and induction power supply on energe providing. This device is composedof power module, power conditioning module, intelligent protection module and charge management circuit of Lithium battery. Working principle and circuit of module are presented. Data of device performance test is obtained after the experiment. Experiment results show that the device will perform correctly and effectively, and it can provide security, ability, and uninterrupted power as well.Key words: transmission line, induction power supply, working principle, experimental verification0 引言随着智能电网的发展，要求在高压输电线路上，添加用于监测的辅助装置来提高输变电的状态监测能力[1-2]，这些辅助装置长期处于高压环境中[3-4]，安装位置也较为苛刻，其电源提供相当困难[5]。

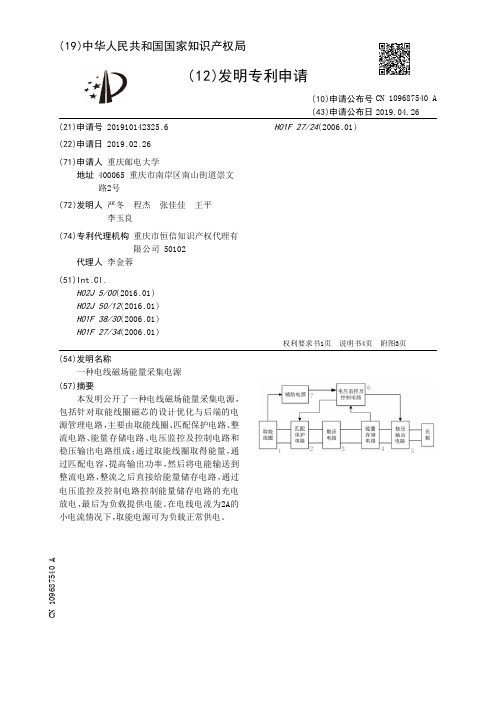

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910142325.6(22)申请日 2019.02.26(71)申请人 重庆邮电大学地址 400065 重庆市南岸区南山街道崇文路2号(72)发明人 严冬　程杰　张佳佳　王平　李玉良　(74)专利代理机构 重庆市恒信知识产权代理有限公司 50102代理人 李金蓉(51)Int.Cl.H02J 5/00(2016.01)H02J 50/12(2016.01)H01F 38/30(2006.01)H01F 27/34(2006.01)H01F 27/24(2006.01)(54)发明名称一种电线磁场能量采集电源(57)摘要本发明公开了一种电线磁场能量采集电源，包括针对取能线圈磁芯的设计优化与后端的电源管理电路，主要由取能线圈、匹配保护电路、整流电路、能量存储电路、电压监控及控制电路和稳压输出电路组成；通过取能线圈取得能量，通过匹配电容，提高输出功率，然后将电能输送到整流电路，整流之后直接给能量储存电路，通过电压监控及控制电路控制能量储存电路的充电放电，最后为负载提供电能。

在电线电流为2A的小电流情况下，取能电源可为负载正常供电。

权利要求书1页 说明书4页 附图3页CN 109687540 A 2019.04.26C N 109687540A权　利　要　求　书1/1页CN 109687540 A1.一种电线磁场能量采集电源，其特征在于：包括取能线圈(1)、匹配保护电路(2)、整流电路(3)、能量存储电路(4)、电压监控及控制电路(6)和稳压输出电路(5)，其中所述取能线圈(1)的一次侧为电线，取能线圈(1)的二次侧与匹配保护电路(2)连接，匹配保护电路(2)与整流电路(3)并联，整流电路(3)的输出端与能量存储电路(4)串联，能量存储电路(4)的输出端再与稳压输出电路(5)串联，电压监控及控制电路(6)的输出端与稳压输出电路(5)连接，电压监控及控制电路(6)的输入端与能量存储电路(4)连接，电压监控及控制电路(6)的另一输出端与匹配保护电路(2)连接；所述匹配保护电路(2)保护电路在大电流的时候保护电路不被烧坏，以及提高取能线圈(1)的输出功率；所述整流电路(3)将交流变为直流；所述电压监控及控制电路(6)用于监控能量存储电路(4)的电压是否在预设范围内，以控制能量存储电路(4)不超预设范围；所述稳压输出电路(5)用于降压之后为负载供电。

专利名称：一种模块化电能量智能采集终端专利类型：发明专利
发明人：何培东,李久林,陈世英,邹瑜
申请号：CN201110388377.5
申请日：20111130
公开号：CN102520224A
公开日：
20120627
专利内容由知识产权出版社提供
摘要：本发明公开一种用于电量采集系统的模块化电能量智能采集终端，涉及电力行业技术领域。

由主机1、电源模块2、通信模块3、EMC保护模块4、RS485通信模块5部件构成。

电源模块2、通信模块3、EMC保护模块4均由相应的电子元器件组成相应功能的独立部件，每个独立部件通过双排插针作为连接件，全部插装在主机1的电路板1.1相应功能位置的双排插座上；电源模块2的连接件为第一双排插针211与第一双排插座2.1；通信模块3的连接件为第二双排插针311与第二双排插座3.1；EMC保护模块4的连接件为第三双排插针411与第三双排插座4.1。

易损坏部件可模块式更换，解决了带电更换终端设备的问题；提高了终端的可使用率，降低了设备的维护成本与工作量。

申请人：四川省电力公司内江电业局
地址：641000 四川省内江市东兴区太白路190号
国籍：CN
代理机构：成都信博专利代理有限责任公司
代理人：卓仲阳
更多信息请下载全文后查看。

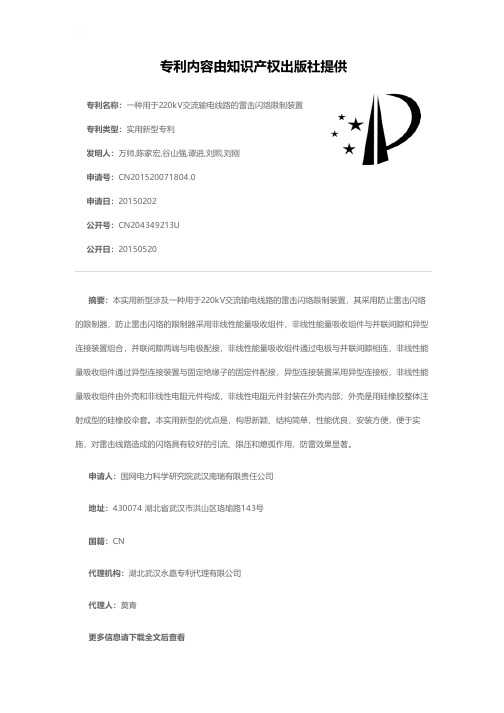

专利名称：一种用于220kV交流输电线路的雷击闪络限制装置专利类型：实用新型专利
发明人：万帅,陈家宏,谷山强,谭进,刘熙,刘刚
申请号：CN201520071804.0
申请日：20150202
公开号：CN204349213U
公开日：
20150520
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种用于220kV交流输电线路的雷击闪络限制装置，其采用防止雷击闪络的限制器，防止雷击闪络的限制器采用非线性能量吸收组件，非线性能量吸收组件与并联间隙和异型连接装置组合，并联间隙两端与电极配接，非线性能量吸收组件通过电极与并联间隙相连，非线性能量吸收组件通过异型连接装置与固定绝缘子的固定件配接，异型连接装置采用异型连接板，非线性能量吸收组件由外壳和非线性电阻元件构成，非线性电阻元件封装在外壳内部；外壳是用硅橡胶整体注射成型的硅橡胶伞套。

本实用新型的优点是，构思新颖、结构简单，性能优良，安装方便，便于实施，对雷击线路造成的闪络具有较好的引流、限压和熄弧作用，防雷效果显著。

申请人：国网电力科学研究院武汉南瑞有限责任公司
地址：430074 湖北省武汉市洪山区珞瑜路143号
国籍：CN
代理机构：湖北武汉永嘉专利代理有限公司
代理人：莫青
更多信息请下载全文后查看。
