LinearLTC3588~1压电能量收集电源方案

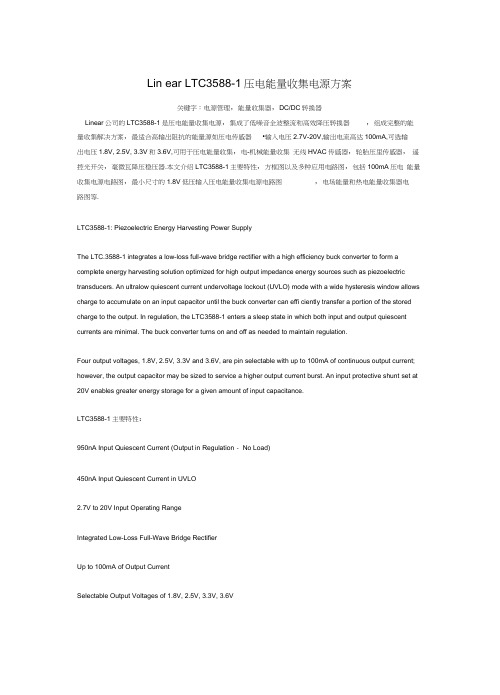

Lin ear LTC3588-1压电能量收集电源方案关键字：电源管理，能量收集器，DC/DC转换器Linear公司的LTC3588-1是压电能量收集电源，集成了低噪音全波整流和高效降压转换器，组成完整的能量收集解决方案，最适合高输岀阻抗的能量源如压电传感器•输入电压2.7V-20V,输岀电流高达100mA,可选输出电压1.8V, 2.5V, 3.3V和3.6V,可用于压电能量收集，电-机械能量收集无线HVAC传感器，轮胎压里传感器，遥控光开关，毫微瓦降压稳压器.本文介绍LTC3588-1主要特性，方框图以及多种应用电路图，包括100mA压电能量收集电源电路图，最小尺寸的1.8V低压输入压电能量收集电源电路图，电场能量和热电能量收集器电路图等.LTC3588-1: Piezoelectric Energy Harvesting Power SupplyThe LTC.3588-1 integrates a low-loss full-wave bridge rectifier with a high efficiency buck converter to form a complete energy harvesting solution optimized for high output impedance energy sources such as piezoelectric transducers. An ultralow quiescent current undervoltage lockout (UVLO) mode with a wide hysteresis window allows charge to accumulate on an input capacitor until the buck converter can effi ciently transfer a portion of the stored charge to the output. In regulation, the LTC3588-1 enters a sleep state in which both input and output quiescent currents are minimal. The buck converter turns on and off as needed to maintain regulation.Four output voltages, 1.8V, 2.5V, 3.3V and 3.6V, are pin selectable with up to 100mA of continuous output current; however, the output capacitor may be sized to service a higher output current burst. An input protective shunt set at 20V enables greater energy storage for a given amount of input capacitance.LTC3588-1主要特性：950nA Input Quiescent Current (Output in Regulation - No Load)450nA Input Quiescent Current in UVLO2.7V to 20V Input Operating RangeIntegrated Low-Loss Full-Wave Bridge RectifierUp to 100mA of Output CurrentSelectable Output Voltages of 1.8V, 2.5V, 3.3V, 3.6VHigh Efficiency Integrated Hysteretic Buck DC/DCInput Protective Shunt - Up to 25mA Pull- Down at VIN > 20V Wide Input Undervoltage Lockout (UVLO) RangeAvailable in 10-Lead MSE and 3mm x3mm DFN Packages LTC3588-1 应用:Piezoelectric Energy HarvestingElectro-Mechanical Energy HarvestingWireless HVAC SensorsMobile Asset TrackingTire Pressure SensorsBattery Replacement for Industrial SensorsRemote Light SwitchesStandalone Nanopower Buck Regulator6恤10, 血IIHErUIAl FUILE 31 01 M)L} "T —6V图2.LTC3588-1 100mA 压电能量收集电源电路图图1.LTC3588-1方框图 100mA Piezoelectric Energy Harvesting Power Su 叩ly ACVAWCEO CERAMETPICS PFC-WU BUCK ：CCNrROLCSIORAGE25Y rIQpH---- -------------------- 畑 TI 丄＜砒 _H 刖nMi■ ] OUTPUT - ~ VOLTAGESELECTPGOOi?PGOODGWFRFJGR0ALD&APREFERENCE PZ1 PZ2v,Nsw n«&se -i如CAPPGOOO VlPiz00. Q1GRID工图 3.LTC3588-1 3.3V 压电能量收集电源电路图：给带无线发送器的微处理器和50mA 瞬态负载供电.图5.采用单个压电晶体和自动加电次序的双电源电路图PZ1VinmPGOODCAPLTG35W-1 鬧畑hiv tMHU ID9GMDCO^EENhMICROPROCESSORL.・ OpF I --------------------- ' 丄斗卉4 uS图4.最小尺寸的1.8V 低压输入压电能量收集电源电路图眺JO £*STLUSPZ2PZI PGODDDO10pF25V pdOO 序一1—MF "Rev rLTCJsea-iCAP SW图8.电场能量收集器电路图图6•带备份电池的压电能量收集器电路图图7.AC 火线供电的3.6V 降压稳压器，大输出电容支持重负载円㈣：”DANGER HIGH VOLTAGE 1150k信 DkI------------- z\l20VAC创用 1 5Qk 15CH<-T-弭9VBAHEHVPILZO SVSTEMS T22O-W-5WXtR05H40C&?7^rtFPANELS ARE PLACED G bFROM ?' x4' FLUORfSCEM LIGHT FiZTUFtESCCPPfR PAF1ELCOPPER 朋毗LP22V|kjPGOODITC358 &>1CftpSW V|H2VtMJT口DOGHCIF'A QOCP71 P7? V.|PGOODLTC3&B0-13Wv12 VOUTtnGMDPGOOD±±GU二询s图10.热电能量收集器电路图图9.5-16V 太阳能供电的2.5V 电源,其超大电容增加输出能量存储和备份电池10012I Pfi-1 THERMAL |鉅碰RATOR fflie 1-1,0-127-157I llfLLJflEKi丁阳 •ipf ■仙mi -w>5V TO 16VSOLAR PAN5LSVRAnERY[R06H4X5FTRM ： HE255 S' PER TAPACiTOR TAW ：RF1-'00300-^237—^— i OpfPGO QDP12WinPG&ODLTC358 时CAPBVJ恤0001 GND—團 - |'"4.7|jF 工PZ1PZ2 wPG-OTDLTG35S8-1CAPSW 畑VOUT ：DOD1GNDPGOOO。

基于喷嘴-共振腔系统的压电能量收集

基于喷嘴-共振腔系统的压电能量收集邹华杰;王泽平;宋建【摘要】针对气流激振压电能量收集的机械激励问题,提出了一种基于喷嘴-共振腔系统的激振方法.应用CFD方法对压力流场进行分析;同时,结合压电效应,对输出电压进行仿真预测.结果表明,在入口压力为8KPa时,能产生峰-峰值33.6KPa以及频率1515Hz的振荡压力;压电片的振动位移峰-峰值为0.045mm,且其输出电压峰-峰值在40V左右.该方法能将环境气流转化为作用于压电材料上的周期性脉动压力载荷进而实现电能输出,从而验证了该压电能量收集方法的可行性.对于丰富压电能量收集在微功耗电子系统自供电的应用,具有重要价值和工程指导意义.【期刊名称】《科技视界》【年(卷),期】2018(000)007【总页数】3页(P31-33)【关键词】自供电;压电能量收集;气流激振;喷嘴-共振腔系统【作者】邹华杰;王泽平;宋建【作者单位】常州机电职业技术学院,江苏常州 213164;常州机电职业技术学院,江苏常州 213164;江苏中烟工业有限责任公司徐州卷烟厂,江苏徐州 221005【正文语种】中文【中图分类】TM619;TN929.5;TP212.90 引言近年来，环境能量收集受到了国内外研究者的广泛关注，它能够源源不断地将环境中各种形式的能量转化为电能，具有体积小、寿命长、能量密度高等显著优点，在无线传感网络、自供电系统等方面具有潜在的应用前景。

如何将环境气流动能转化为作用于压电材料上的周期性脉动压力载荷，实现机械激励，是一个关键技术问题。

国内外很多学者对这种基于气流激振的压电能量获取装置的原理模型和实验进行了研究。

Allen and Smits将压电薄膜放置在卡门涡街的后面获得来自流体运动的能量[1]。

Li Shuguang等研究了通过仿生压电叶子结构利用绕流中尾流的脉动压力载荷来获取风能[2]。

R Hernandez,S Jung和K I Matveev研究了利用气流通过开孔挡板后引起空腔内声振荡的装置，并用压电换能器实现了声能到电能的转换[3]。

基于压电材料的振动能量采集技术研究与设计

基于压电材料的振动能量采集技术研究与设计振动能量采集是一种能够将环境中的振动能量转化为电能的技术。

基于压电材料的振动能量采集技术，作为一种非常有效的能量收集方式，在能源领域和无线传感器网络中得到了广泛的研究和应用。

压电材料是一类能够产生电荷变化的晶体材料，在外加力或振动的作用下显示出压电效应。

常用的压电材料包括铅酸锌、二硼酸钠等。

基于压电材料的振动能量采集技术的原理是将振动能量转化为机械能，然后通过压电材料的压电效应将机械能转化为电能。

在振动能量采集技术中，压电材料起到了至关重要的角色。

它们能够将外界的振动能量转化为电能，从而为无线传感器网络等设备提供能源。

举例来说，压电材料可以被应用于道路上的车辆行驶时产生的振动能量的采集，以供照明设备运行。

此外，基于压电材料的振动能量采集技术还可以应用于人体健康监测、环境监测以及智能结构中的能量供给等领域。

在设计基于压电材料的振动能量采集技术时，需要考虑以下几个关键因素。

首先，合适的振动源选择是设计成功的关键。

振动能量采集的效率受到振动源特性的影响，因此选择适合特定应用场景的振动源非常重要。

例如，在交通道路上，车辆的振动源可以被采用，而在建筑结构中，风吹位移或地震等振动源也可以用于能量采集。

其次，需要选择合适的压电材料。

不同的压电材料具有不同的性能和优缺点，因此在设计中需要根据实际需求选择适合的压电材料。

一些性能指标需要考虑的包括材料的压电系数、机械耐久性、温度特性等。

接下来，需要设计合理的能量转换和集成电路电路。

将机械能转化为电能需要设计合适的能量采集电路。

此外，考虑到能量转换的效率和稳定性，集成电路的设计也至关重要。

在进行基于压电材料的振动能量采集技术研究时，还需要解决以下几个挑战。

首先，振动能量的低频特性限制了能量转换效率。

传统的振动能量采集技术在低频范围内往往效果不佳，因此需要开展更深入的研究来提高低频振动能量的转换效率。

其次，振动能量的变化和不稳定性可能导致能量采集系统的失效。

基于压电能量采集器的事件驱动监测装置

电子与通信技术信息技术与信息化
料。自由端的质量块叫作发电振子，振动可能够通过发电振子耦合进来。
图 2 悬臂梁结构示意图当外界振动传来时，发电振子能够很好地感知并开始上下振动，使悬臂梁弯曲受到切向的拉力或压力，以使上下表面聚集电荷 [7]。只有当外加振动激励频率等于采集器本身的固有频率时，输出功率与效率才会达到最大值。但环境中的有效振动频率大多在 100 Hz 之内，与采集器的固有频率有很大的出入。并且该结构采集器的工作频带狭小，导致难以适应多样的环境。加上环境中振动的随机性，采集效率会进一步降低。为了提高振动能量采集的效率，使之能够得到更广泛的应用，因此对悬臂梁结构的宽频带低频化的研究就十分有必要。我们采用由中科院上海微电子研究所设计的一种上变频非接触式二级振动耦合结构 [6-8] 的压电能量采集器。 2.2 上变频非接触式二级压电能量采集器的结构与原理上变频非接触式二级压电能量采集器（见图 3）通过两种谐振频率不同的振子的相互作用来提高发电性能。一级振子的谐振频率较低，与环境中的振动更加贴合，用来感应环境中的低频振动，在吸收了振动能量后再通过磁的相互作用力将能量传递给谐振频率更高的二级振子。二级振子在较高频率下的自由振动可以实现较大功率的发电输出。为减少能量从一级振子传递到二级振子时可能发生的碰撞、摩擦等能量损耗，采集器采取非接触式的耦合方式。
之后我们又在实际环境中进行了测试。将报警装置安置在门上，用力持续敲打门，经过一段时间的充电蜂鸣器会进行尖锐报警。随着击打力量的增大，报警器的充电时长就越短。
5 结语
本研究在分析上变频非接触式二级压电能量采集器器件结构及原理的基础上设计了一款应用于门铃报警的报警装置，通过仿真与实验测试证明在外界激励信号为 4 g, 振动频率在 42 Hz 的条件下，采集器电容充电，管理电路实现了双阈值滞回的功能，其中高阈值约为 3.64 V，低阈值约为 1.78 V。充电时间约为 13.8 s，放电时长即蜂鸣器报警时长为 300 ms，管理电路功耗低，平均小于 1 μW, 储能电容到报警器之间能量利用效率达到了 93.3%。此报警装置能够在门受到一定破坏性撞击持续一定时间时报警，且不需要任何外部电源供电。该装置的设计也为接下来能量采集器用于物联网报警系统提供了一定的基础。
