SIMATICS7S7-200 SMART 系统手册Siemens AGDivision Digital Factory Postfach 48 4890026 NÜRNBERG A5E03822234-AFⓅ 02/2019 本公司保留更改的权利Copyright © Siemens AG 2019. 保留所有权利法律资讯警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。
人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。
警告提示根据危险等级由高到低如下表示。
危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
注意表示如果不采取相应的小心措施，可能导致财产损失。
当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。
如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。
合格的专业人员本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。
其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。
由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。
按规定使用 Siemens 产品请注意下列说明：警告 Siemens产品只允许用于目录和相关技术文件中规定的使用情况。
如果要使用其他公司的产品和组件，必须得到 Siemens推荐和允许。
正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。
必须保证允许的环境条件。
必须注意相关文件中的提示。
商标所有带有标记符号 ® 的都是 Siemens AG的注册商标。
本印刷品中的其他符号可能是一些其他商标。
若第三方出于自身目的使用这些商标，将侵害其所有者的权利。
S7-200系列PLC 一、CPU技术规范二、CPU电源规范三、CPU数字量输入规范四、CPU数字量输出规范•当一个机械触点接通S7--200 CPU或任意扩展模块的供电时，它发送一个大约50毫秒的“1”信号到数字输出，您需要考虑这一点，尤其是您使用触够响应短脉冲的设备时。
•依据于您的脉冲接收器和电缆，附加的外部负载电阻（至少是额定电流的10%）可以改善脉冲信号的质量并提高噪音防护能力。
•带灯负载的继电器使用寿命将降低75%，除非采取措施将接通浪涌降低到输出的浪涌电流额定值以下。
•灯负载的瓦特额定值是用于额定电压的。
依据正被切换的电压，按比例降低瓦特额定值（例如120VAC--100W）五、CPU224XP模拟量输入规范五、CPU224XP模拟量输出规范注：DC/DC/DC——24VDC电源/24VDC输入/24VDC输出；AC/DC/继电器——100～230VAC电源/24VDC输入/继电器输出；CPU系列号产品图片描述选型型号CPU221DC/DC/DC；6点输入/4点输出6ES7 211-0AA23-0XB0AC/DC/继电器；6点输入/4点输出 6ES7 211-0BA23-0XB0 CPU222DC/DC/DC；8点输入/6点输出6ES7 212-1AB23-0XB0AC/DC/继电器；8点输入/6点输出 6ES7 212-1BB23-0XB0CPU224 DC/DC/DC；14点输入/10点输出6ES7 214-1AD23-0XB0AC/DC/继电器；14点输入/10点输出6ES7 214-1BD23-0XB0CPU224XP DC/DC/DC；14点输入/10点输出；2输入/1输出共3个模拟量I/O点6ES7 214-2AD23-0XB0 AC/DC/继电器；14点输入/10点输出；2输入/1输出共3个模拟量I/O点6ES7 214-2BD23-0XB0CPU226 DC/DC/DC；24点输入/16点晶体管输出6ES7 216-2AD23-0XB0AC/DC/继电器；24点输入/16点输出6ES7 216-2BD23-0XB0CPU226XM DC/DC/DC；24点输入/16点晶体管输出6ES7 216-2AF22-0XB0AC/DC/继电器；24点输入/16点输出6ES7 216-2BF22-0XB0输入接线形式简图输出接线形式简图一、CPU221模块接线图二、CPU222模块接线图三、CPU224模块接线图四、CPU224XP模块接线图五、CPU226模块接线图S7-200系列PLC 数字量扩展模块技术规范及接线图一、数字量输入扩展模块技术规范二、数字量输出扩展模块技术规范（垂直），每个点10A两个输出并联两个输出并联是的，只有输出在同一个组内否否电缆长度（最大）•屏蔽•非屏蔽500米150米•当一个机械触点接通S7--200 CPU或任意扩展模块的供电时，它发送一个大约50毫秒的“1”信号到数字输出，您需要考虑这一点，尤其是您使用触够响应短脉冲的设备时。
如何对 S7-200 的 CPU224XP 和扩展模块 EM 231, EM 232 及 EM 235 的模拟量值进行比例换算?显示订货号说明:扩展模块 EM 231、 EM 232 和 EM 235模拟量的输入输出和 CPU224XP 一样以 word 格式的整数显示,这就需要做转换来确保正确的显示和过程中的应用 。
这些转换可通过附件中的下载功能块来完成。
下载中包括 转换功能块的 "Scale" 库 和易于理解的例程"Tip038" 。
1. 比例换算:下列图表显示输入输出值的比例换算。
这里对术语 "单极性", "双极性" 和 "20% 偏移" 有解释。
这些术语在其他 里非常重要。
如STEP 7Micro/Win - PID 向导（工具 > 指令向导 > PID 控制器）单极性比例换算只有正的或负的值范围 (图 01 显示了一个模拟量输入值 0到32000的例子)。
图 01在带有20%偏移的单极性的例子中, 最低限值是最大限值的 20% 。
(图 02 显示了一个模拟量输入值6400到 32000的例子)。
图 02双极性比例换算有正的和负的值范围 (图 03 显示了一个 模拟量输入值 -32000 到 32000的例子)。
图 03下表是对一些缩写地解释:参数描述Ov换算结果 (输出值)Iv模拟量值 (输入值)Osh换算输出值的高限 (换算输出高限)Osl换算输出值的低限 (换算输出低限)Ish换算输入值的高限 (换算输入高限)Isl换算输入值的低限 (换算输入低限)表 012. 公式以下公式由计算换算值的图表中得出:Ov = (Osh - Osl) / (Ish - Isl) * (Iv - Isl) + Osl3. 库3.1 "Scale" 库地描述"scale.mwl" 库包括从 INTEGER 到 REAL (S_ITR)、从REAL to REAL (S_RTR)及从REAL 到 INTEGER (S_RTI)类型数据的比例换算。
西门子S7-200模拟量编程PLC 2009-09-16 20:05 阅读77 评论0字号：大中小西门子S7-200模拟量编程韩耀旭本文以EM235为例讲解S7-200模拟量编程，主要包括以下内容：1、模拟量扩展模块接线图及模块设置2、模拟量扩展模块的寻址3、模拟量值和A/D转换值的转换4、编程实例模拟量扩展模块接线图及模块设置EM235是最常用的模拟量扩展模块，它实现了4路模拟量输入和1路模拟量输出功能。
下面以EM235为例讲解模拟量扩展模块接线图，如图1。
图1图1演示了模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，将RX和X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将X＋和X－短接。
对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。
（后面将详细介绍）量的单/双极性、增益和衰减。
模拟量输入为单极性输入，SW6为OFF时，模拟量输入为双极性输入。
SW4和SW5决定输入模拟量的增益选择，而SW1，SW2，SW3共同决定了模拟量的衰减选择。
根据上表6个DIP开关的功能进行排列组合，所有的输入设置如下表：6个DIP开关决定了所有的输入设置。
也就是说开关的设置应用于整个模块，开关设置也只有在重新上电后才能生效。
输入校准模拟量输入模块使用前应进行输入校准。
其实出厂前已经进行了输入校准，如果OFFSET和GAIN电位器已被重新调整，需要重新进行输入校准。
其步骤如下：A、切断模块电源，选择需要的输入范围。
B、接通CPU和模块电源，使模块稳定15分钟。
C、用一个变送器，一个电压源或一个电流源，将零值信号加到一个输入端。
D、读取适当的输入通道在CPU中的测量值。
E、调节OFFSET（偏置）电位计，直到读数为零，或所需要的数字数据值。
F、将一个满刻度值信号接到输入端子中的一个，读出送到CPU的值。
G、调节GAIN（增益）电位计，直到读数为32000或所需要的数字数据值。
S7-200模拟量编程本文以EM235为例讲解S7-200模拟量编程，主要包括以下内容：1、模拟量扩展模块接线图及模块设置2、模拟量扩展模块的寻址3、模拟量值和A/D转换值的转换4、编程实例模拟量扩展模块接线图及模块设置EM235是最常用的模拟量扩展模块，它实现了4路模拟量输入和1路模拟量输出功能。
下面以EM235为例讲解模拟量扩展模块接线图，如图1。
图1图1演示了模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，将RX和X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将X＋和X－短接。
对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。
（后面将详细介绍）EM235的常用技术参数：模拟量输入特性模拟量输入点数4输入范围电压（单极性）0～10V0～5V0～1V0～500mV0～100mV0～50mV电压（双极性）±10V±5V±2.5V±1V±500mV±250mV±100mV±50mV±25mV电流0～20mA数据字格式双极性全量程范围-32000～+32000单极性全量程范围0～32000分辨率12位A/D转换器模拟量输出特性模拟量输出点数1信号范围电压输出±10V电流输出0～20mA数据字格式电压-32000～+32000电流0～32000分辨率电流电压12位电流11位下表说明如何用DIP开关设置EM235扩展模块，开关1到6可选择输入模拟量的单/双极性、增益和衰减。
时，模拟量输入为单极性输入，SW6为OFF时，模拟量输入为双极性输入。
SW4和SW5决定输入模拟量的增益选择，而SW1，SW2，SW3共同决定了模拟量的衰减选择。
6个DIP开关决定了所有的输入设置。
也就是说开关的设置应用于整个模块，开关设置也只有在重新上电后才能生效。
西门子S7-200模拟量编程PLC 2009-09-16 20:05 阅读77 评论0字号：大中小西门子S7-200模拟量编程韩耀旭本文以EM235为例讲解S7-200模拟量编程，主要包括以下内容：1、模拟量扩展模块接线图及模块设置2、模拟量扩展模块的寻址3、模拟量值和A/D转换值的转换4、编程实例模拟量扩展模块接线图及模块设置EM235是最常用的模拟量扩展模块，它实现了4路模拟量输入和1路模拟量输出功能。
下面以EM235为例讲解模拟量扩展模块接线图，如图1。
图1图1演示了模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，将RX和X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将X＋和X－短接。
对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。
（后面将详细介绍）量的单/双极性、增益和衰减。
模拟量输入为单极性输入，SW6为OFF时，模拟量输入为双极性输入。
SW4和SW5决定输入模拟量的增益选择，而SW1，SW2，SW3共同决定了模拟量的衰减选择。
6个DIP开关决定了所有的输入设置。
也就是说开关的设置应用于整个模块，开关设置也只有在重新上电后才能生效。
输入校准模拟量输入模块使用前应进行输入校准。
其实出厂前已经进行了输入校准，如果OFFSET和GAIN电位器已被重新调整，需要重新进行输入校准。
其步骤如下：A、切断模块电源，选择需要的输入范围。
B、接通CPU和模块电源，使模块稳定15分钟。
C、用一个变送器，一个电压源或一个电流源，将零值信号加到一个输入端。
D、读取适当的输入通道在CPU中的测量值。
E、调节OFFSET（偏置）电位计，直到读数为零，或所需要的数字数据值。
F、将一个满刻度值信号接到输入端子中的一个，读出送到CPU的值。
G、调节GAIN（增益）电位计，直到读数为32000或所需要的数字数据值。
H、必要时，重复偏置和增益校准过程。
问题1:如何将传感器连接到S7-200 模拟量输入模块（EM231，EM235）以及有哪些注意事项回答:模拟量输入模块可以通过拨码开关设置为不同的测量方法。
开关的设置应用于整个模块，一个模块只能设置为一种测量范围。
开关设置只有在重新上电后才能生效。
输入阻抗与连接有关：电压测量时，输入是高阻抗为10 MOhm ；电流测量时，需要将Rx 和x 短接，阻抗降到250 Ohm 。
注意:为避免共模电压，须将M端与所有信号负端连接如下列各图。
下列各图是各种传感器连接到S7-200 模拟量输入模块的示例图1: 4线制-外供电-测量图2: 2线制-测量为了防止模拟量模块短路，可以串入传感器一个750 Ohm电阻。
它将串接在内部250 Ohm电阻上并保证电流在 32 m A以下。
图 3: 电压测量注意:如果你使用一个4-20mA 传感器, 测量值必须通过编程进行相应的转换.输入转换: X=32000 *(AIWx – 6400) /(32000 – 6400)输出转换: Y=计算值*(32000 – 6400)/32000 + 6400问题2:为什么使用S7-200 模拟量输入模块时接收到一个变动很大的不稳定的值回答:1.你可能使用了一个自供电或隔离的传感器电源，两个电源没有彼此连接。
这将会产生一个很高的上下振动的共模电压，影响模拟量输入值。
.2.另一个原因可能是模拟量输入模块接线太长或绝缘不好。
补救措施:1.连接传感器输入的负端与模块上的公共M 端以补偿此种波动。
注意:事前要确定，这是两个电源间的唯一连接。
如果另外一个连接已经存在了，当再添加公共连接时可能会产生一个多余的补偿电流。
背景:模拟量输入模块不是内部隔离的.共模电压不会大于 12V.对于60Hz 的共模干扰是40dB2.使用模拟量输入滤波器:在Micro/Win 中进入"View > System block> Tab: Analog Input Filters".选择模拟量输入滤波.选择 "Number of samples" 和"Deadband"." Number of samples " 区域包含了由几个采样的平均值计算得出的值。
4DI（DC24V），4DO（DC24V/2A）
4DI（DC24V），4DO（Relay 2A）
8DI（DC24V），8DO（DC24V/2A）
8DI（DC24V），8DO（Relay 2A）
16DI（DC24V），16DO（Relay 2A）
16DI（DC24V），16DO（DC24V/2A）
（二）模拟量I/O模块
模拟量I/O模块提供了模拟量输入和模拟量输出的扩展功能。
S7-200的模拟量扩展模块具有较大的适应性、可以直接与传感器相连，并有很大的灵活性，且安装方便。
1．EM231模拟量输入模块
4AI（电压或电流）输入信号的范围由SW1、SW2和SW3设定。

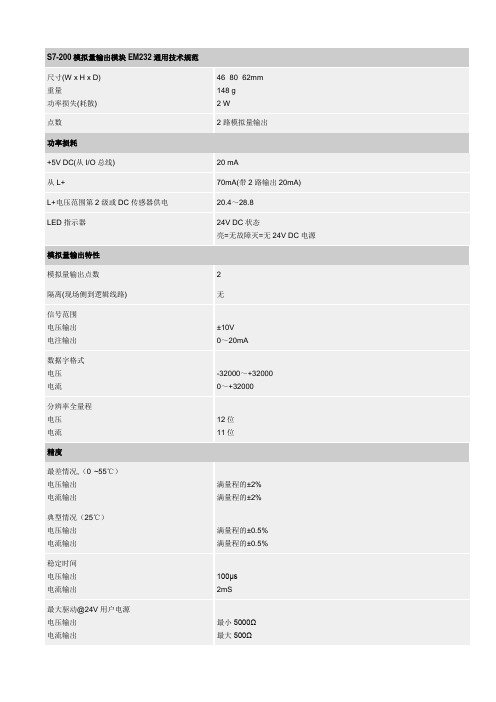

2．EM232模拟量输出模块
2AO（电压或电流）
3．EM235模拟量混合模块
4AI（电压或电流），量程由SW1~SW6设定
1AO（电压或电流）
（三）通信模块
S7-200系列PLC除了CPU226本机集成了两个通信口以外，其他均在其内部集成了一个通信口，通信口采用了RS-485总线。
此外，各PLC还可以接入通信模块，以扩大其接口的数量和联网能力。
1．EM277模块
EM277模块是PROFIBUS-DP从站模块，同时也支持MPI从站通讯；
2．EM241：调制解调器（Modem）通讯模块
3．CP243-1：工业以太网通讯模块；
4．CP243-1 IT：工业以太网通讯模块，同时提供Web/E-mail等IT应用；5．CP243-2：AS-Ⅰ主站模块，可连接最多62个AS-Ⅰ从站。
S7-200PLC的配置就是由S7-200CPU和这些扩展模块构成的。
