2011级自动控制原理课程设计

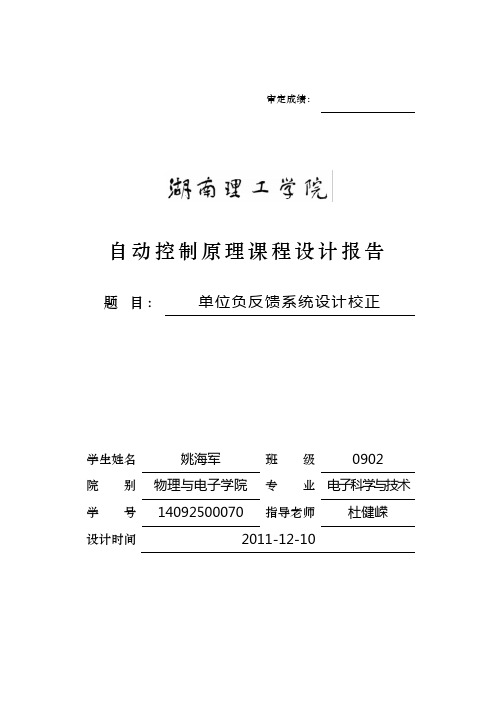

审定成绩：自动控制原理课程设计报告题目：单位负反馈系统设计校正学生姓名姚海军班级0902院别物理与电子学院专业电子科学与技术学号14092500070 指导老师杜健嵘设计时间2011-12-10目录一设计任务二设计要求三设计原理四设计方法步骤及设计校正构图五课程设计总结六参考文献一、 设计任务设单位负反馈系统的开环传递函数为)12.0)(11.0()(0++=s s s K s G用相应的频率域校正方法对系统进行校正设计，使系统满足如下动态和静态性能：(1) 相角裕度045≥γ；(2) 在单位斜坡输入下的稳态误差05.0＜ss e ； (3) 系统的剪切频率s /rad 3＜c ω。

二、设计要求（1） 分析设计要求，说明校正的设计思路（超前校正，滞后校正或滞后－超前校正）；（2） 详细设计（包括的图形有：校正结构图，校正前系统的Bode 图，校正装置的Bode 图，校正后系统的Bode 图）；（3） 用MATLAB 编程代码及运行结果（包括图形、运算结果）； （4） 校正前后系统的单位阶跃响应图。

三、设计原理校正方式的选择。

按照校正装置在系统中的链接方式，控制系统校正方式分为串联校正、反馈校正、前馈校正和复合校正4种。

串联校正是最常用的一种校正方式，这种方式经济，且设计简单，易于实现，在实际应用中多采用这种校正方式。

串联校正方式是校正器与受控对象进行串联连接的。

本设计按照要求将采用串联校正方式进行校。

校正方法的选择。

根据控制系统的性能指标表达方式可以进行校正方法的确定。

本设计要求以频域指标的形式给出，因此采用基于Bode 图的频域法进行校正。

几种串联校正简述。

串联校正可分为串联超前校正、串联滞后校正和滞后-超前校正等。

超前校正的目的是改善系统的动态性能，实现在系统静态性能不受损的前提下，提高系统的动态性能。

通过加入超前校正环节，利用其相位超前特性来增大系统的相位裕度，改变系统的开环频率特性。

一般使校正环节的最大相位超前角出现在系统新的穿越频率点。

xx科技大学《自动控制原理》（经典部分）课程教案授课时间：适用专业、班级：编写人：编写时间：)())()m n s z s p --221)(1)21)(1)i j s s T s T s ζττζ++++++ 极点形成系统的模态，授课学时：2学时章节名称第二章第三节控制系统的结构图与信号流图（1）备注教学目的和要求1、会绘制结构图。

2、会由结构图等效变换求传递函数。

重点难点重点：结构图的绘制；由结构图等效变换求传递函数。

难点：复杂结构图的等效变换。

教学方法教学手段1、教学方法：课堂讲授法为主；用精讲多练的方法突出重点，用分析举例的方法突破难点。

2、教学手段：以传统的口述、粉笔加黑板的手段为主。

教学进程设计（含教学内容、教学设计、时间分配等）一、引入（约3min）从“用数学图形描述系统的优点”引入新课。

二、教学进程设计（一）结构图的组成（约7min）1、信号线：表示信号的传递方向。

2、方框：表示输入和输出的运算关系，即C(S)=R(S)*G(S)。

3、比较点：表示两个以上信号进行代数运算。

4、引出点：一个信号引出两个或以上分支。

（二）结构图的绘制（约40min）绘制：列写微分方程组，并列写拉氏变换后的子方程；绘制各子方程的结构图，然后根据变量关系将各子结构图依次连接起来，得到系统的结构图。

例题讲解。

（二）结构图的简化（约46min）任何复杂的系统结构图，各方框之间的基本连接方式只有串联、并联和反馈连接三种。

方框结构图的简化是通过移动引出点、比较点、交换比较点，进行方框运算后，将串联、并联和反馈连接的方框合并，求出系统传递函数。

1、串联的简化：12()()()G s G s G s=2、并联的简化：12()()()G s G s G s=±3、反馈连接方框的简化：11()()1()()G ssG s H sΦ=4、比较点的移动：移动前后保持信号的等效性。

比较点前移比较点后移5、引出点的移动：移动前后保持信号的等效性。

自动化专业课程设计报告《自动控制原理课程设计》题目：超前校正环节的设计班级自动化09-1姓名杨金凤学号0905130122时间2011.12.13-2011.12.17 地点电信实验十九软件机房指导教师崔新忠大连海洋大学信息工程学院自动化教研超前校正环节的设计一， 设计课题已知单位反馈系统开环传递函数如下：()()()10.110.3O k G s s s s =++试设计超前校正环节，使其校正后系统的静态速度误差系数6v K ≤，相角裕度为45度，并绘制校正前后系统的单位阶跃响应曲线，开环Bode 图和闭环Nyquist 图。

二、课程设计目的1. 通过课程设计使学生更进一步掌握自动控制原理课程的有关知识，加深对内涵的理解，提高解决实际问题的能力。

2. 理解自动控制原理中的关于开环传递函数，闭环传递函数的概念以及二者之间的区别和联系。

3. 理解在自动控制系统中对不同的系统选用不同的校正方式，以保证得到最佳的系统。

4. 理解在校正过程中的静态速度误差系数，相角裕度，截止频率，超前(滞后)角频率，分度系数，时间常数等参数。

5. 学习MATLAB 在自动控制中的应用，会利用MA TLAB 提供的函数求出所需要得到的实验结果。

6. 从总体上把握对系统进行校正的思路，能够将理论操作联系实际、运用于实际。

三、课程设计思想我选择的题目是超前校正环节的设计，通过参考课本和课外书，我大体按以下思路进行设计。

首先通过编写程序显示校正前的开环Bode 图，单位阶跃响应曲线和闭环Nyquist 图。

在Bode 图上找出剪切频率，算出相角裕量。

然后根据设计要求求出使相角裕量等于45度的新的剪切频率和分度系数a 。

最后通过程序显示校正后的Bode 图，阶跃响应曲线和Nyquist 图，并验证其是否符合要求。

四、课程设计的步骤及结果1、因为 ()()()10.110.3O k G s s s s =++是Ⅰ型系统，其静态速度误差系数Kv=K,因为题目要求校正后系统的静态速度误差系数6v K ≤，所以取K=6。

课程设计名称：自动控制原理课程设计题目：火炮跟踪随动控制系统课程设计任务书一、设计题目：车载武器随动系统设计二、设计任务：设计一个随动系统，使其发射端口在要求的精度和时间范围内跟踪目标.三、设计计划：1.查阅相关资料2.确定设计方案3.进行设计并定稿四、设计要求：要求设计的随动系统在跟踪过程有足够的稳定性与快速性课程设计成绩评定表摘要随动控制系统又名伺服控制系统。

其参考输入是变化规律未知的任意时间函数。

随动控制系统的任务是使被控量按同样规律变化并与输入信号的误差保持在规定范围内。

这种系统在军事上应用最为普遍.如导弹发射架控制系统，雷达天线控制系统等。

其特点是输入为未知。

本文对一个随动系统进行研究，在准确把握研究的方向基础上，始终以系统的高运行性能为目标，在控制系统的稳定性，快速性，准确性这三者之间的固有矛盾中寻找最佳的平衡点。

通过建立模型，元件确定，参数分析，串联校正四大模块，整合自动控制理论的各个知识点，包含了经典控制理论的大部分内容，知识点相互穿插，紧密联系，并有机结合成一篇完整的论文。

目录一系统设计的步骤――――――――――――――――――――――――― 1 1.1 设计方案―――――――――――――――――――――――――――11.1.1 控制系统的基本组成――――――――――――――――――――11.1.2 系统的构造――――――――――――――――――――――――11.2 系统的方框图及开环传函――――――――――――――――――――52.1系统方框图――――――――――――――――――――――――――52.2系统开环传函―――――――――――――――――――――――――6 1.3 火炮系统的工作过程――――――――――――――――――――――6 1.4 性能指标的确定――――――――――――――――――――――――6 二控制系统方案和主要元部件的选择―――――――――――――――――7 2.1 系统方案―――――――――――――――――――――――――――7 2.2 元部件选择――――――――――――――――――――――――――7 三开环增益和静态误差计算―――――――――――――――――――――83.1 系统无测速反馈――――――――――――――――――――――――8 3.2 系统加入测速反馈―――――――――――――――――――――――83.2.1劳斯判据分析――――――――――――――――――――――――93.2.1 根轨迹分析――――――――――――――――――――――――93.2.3频域分析―――――――――――――――――――――――――10 3.3 静态误差的计算――――――――――――――――――――――――11 四动态分析和校正装置的设计――――――――――――――――――――13 五结论――――――――――――――――――――――――――――――15 六设计体会――――――――――――――――――――――――――――16 七参考文献――――――――――――――――――――――――――――17一系统设计的步骤1.1设计方案1.1.1 控制系统的基本组成:(1)控制任务：控制火炮跟踪目标，确定目标位置,适时开炮击中目标。

自动控制原理课程设计一、课程目标知识目标：1. 理解自动控制原理的基本概念，掌握控制系统数学模型的建立方法；2. 掌握控制系统性能指标及其计算方法，了解各类控制器的设计原理；3. 学会分析控制系统的稳定性、快速性和准确性，并能够运用所学知识对实际控制系统进行优化。

技能目标：1. 能够运用数学软件（如MATLAB）进行控制系统建模、仿真和分析；2. 培养学生运用自动控制原理解决实际问题的能力，提高学生的工程素养；3. 培养学生团队协作、沟通表达和自主学习的能力。

情感态度价值观目标：1. 培养学生对自动控制原理的兴趣，激发学生探索科学技术的热情；2. 培养学生严谨、务实的学术态度，树立正确的价值观；3. 增强学生的国家使命感和社会责任感，认识到自动控制技术在国家经济建设和国防事业中的重要作用。

本课程针对高年级本科学生，结合学科特点和教学要求，将目标分解为具体的学习成果，为后续的教学设计和评估提供依据。

课程注重理论与实践相结合，提高学生的实际操作能力和解决实际问题的能力，为培养高素质的工程技术人才奠定基础。

二、教学内容本课程教学内容主要包括以下几部分：1. 自动控制原理基本概念：控制系统定义、分类及其基本组成；控制系统的性能指标；控制系统的数学模型。

2. 控制器设计：比例、积分、微分控制器的原理和设计方法；PID控制器的参数整定方法。

3. 控制系统稳定性分析：劳斯-赫尔维茨稳定性判据；奈奎斯特稳定性判据。

4. 控制系统性能分析：快速性、准确性分析；稳态误差计算。

5. 控制系统仿真与优化：利用MATLAB软件进行控制系统建模、仿真和分析；控制系统性能优化方法。

6. 实际控制系统案例分析：分析典型自动控制系统的设计原理及其在实际工程中的应用。

教学内容按照以下进度安排：第一周：自动控制原理基本概念及控制系统性能指标。

第二周：控制系统的数学模型及控制器设计。

第三周：PID控制器参数整定及稳定性分析。

第四周：控制系统性能分析及MATLAB仿真。

课题：串联超前—滞后校正装置（二）专业：电气工程及其自动化班级： 2011级三班姓名：居鼎一（20110073）王松（20110078）翟凯悦（20110072）陈程（20110075）刘帅宏（20110090）邓原野（20110081）指导教师：毛盼娣设计日期：2013年12月2日成绩：重庆大学城市科技学院电气信息学院目录一、设计目的-------------------------------------------------------------1二、设计要求-------------------------------------------------------------1三、实现过程-------------------------------------------------------------33.1系统概述-------------------------------------------------------- 33.1.1设计原理------------------------------------------------- 33.1.2设计步骤------------------------------------------------- 43.2设计与分析----------------------------------------------------- 53.2.1校正前参数确定--------------------------------------- 53.2.2确定校正网络的传递函数--------------------------- 53.2.3 理论系统校正后系统的传递函数和BODE 图-- 73.2.4系统软件仿真------------------------------------------ 8四、总结------------------------------------------------------------------15五、参考文献-------------------------------------------------------------16自动控制原理课程设计报告一、设计目的（1）掌握控制系统设计与校正的步骤和方法。

名称：《自动控制原理》课程设计题目：基于自动控制原理的性能分析设计与校正院系：建筑环境与能源工程系班级：学生姓名：指导教师：目录一、课程设计的目的与要求------------------------------3二、设计内容2.1控制系统的数学建模----------------------------42.2控制系统的时域分析----------------------------62.3控制系统的根轨迹分析--------------------------82.4控制系统的频域分析---------------------------102.5控制系统的校正-------------------------------12三、课程设计总结------------------------------------17四、参考文献----------------------------------------18一、课程设计的目的与要求本课程为《自动控制原理》的课程设计，是课堂的深化。

设置《自动控制原理》课程设计的目的是使MATLAB成为学生的基本技能，熟悉MATLAB这一解决具体工程问题的标准软件，能熟练地应用MATLAB软件解决控制理论中的复杂和工程实际问题，并给以后的模糊控制理论、最优控制理论和多变量控制理论等奠定基础。

使相关专业的本科学生学会应用这一强大的工具，并掌握利用MATLAB对控制理论内容进行分析和研究的技能，以达到加深对课堂上所讲内容理解的目的。

通过使用这一软件工具把学生从繁琐枯燥的计算负担中解脱出来，而把更多的精力用到思考本质问题和研究解决实际生产问题上去。

通过此次计算机辅助设计，学生应达到以下的基本要求：1.能用MATLAB软件分析复杂和实际的控制系统。

2.能用MATLAB软件设计控制系统以满足具体的性能指标要求。

3.能灵活应用MATLAB的CONTROL SYSTEM 工具箱和SIMULINK仿真软件，分析系统的性能。

自动控制原理课程设计专业：自动化设计题目：控制系统的综合设计班级：学生姓名：学号：指导教师：分院院长：教研室主任：电气工程学院一、课程设计任务1、设计内容针对二阶系统)1()(+=s s Ks W ，利用有源串联超前校正网络（如图所示）进行系统校正。

当开关S 接通时为超前校正装置，其传递函数11)(++-=Ts Ts K s W cc α，其中132R R R K c +=，1)(132432>++=αR R R R R ，C R T 4=，“-”号表示反向输入端。

若K c =1，且开关S 断开，该装置相当于一个放大系数为1的放大器（对原系统没有校正作用）。

2、设计要求1）引入该校正装置后，单位斜坡输入信号作用时稳态误差1.0)(≤∞e ，开环截止频率ωc ’≥4.4弧度/秒，相位裕量γ’≥45°； 2）根据性能指标要求，确定串联超前校正装置传递函数；3）利用对数坐标纸手工绘制校正前、后及校正装置对数频率特性曲线；4）设校正装置R 1=100K ，R 2=R 3=50K ，根据计算结果确定有源超前校正网络元件参数R 4、C 值；5）绘制引入校正装置后系统电路图（设给定的电阻和电容：R=100K ，C=1μF 、10μF 若干个）；6）利用Matlab 仿真软件辅助分析，绘制校正前、后及校正装置对cR R数频率特性曲线,并验算设计结果；7）在Matlab-Simulink下建立系统仿真模型，求校正前、后系统单位阶跃响应特性，并进行系统性能比较；8）利用自动控制原理实验箱完成硬件设计过程，包括：搭建校正前后系统电路、输入阶跃信号并通过示波器观察校正前后系统输出响应曲线。

3. 课程设计报告要求（1）设计报告包括内容1）理论计算校正装置的过程及手工绘制校正前、后对数频率特性；2）绘制系统电路图时各环节参数的计算过程（包括有源校正装置R4和C的计算过程）；3）利用Matlab仿真软件辅助分析设计的程序及校正前、后对数频率特性曲线；4）利用Matlab-Simulink建立校正前、后系统仿真模型，求单位阶跃响应曲线，并计算校正前后系统超调量、调节时间，给出结论；5）硬件设计过程及设计结果，给出结论。

《自动控制原理》课程教案前言一、重要性1、自动控制原理是自动化专业主干课程，是最重要的专业基础课，该课程涉及到电路、电机拖动、电子技术等方面的知识，为学好专业课打下良好的基础。

2、自动控制原理课不仅是高校控制类专业必修课程，而且越来越多的非控制专业也列入必修课，也各高校研究生入学考试的课程。

3、自动化的核心是控制技术，控制技术的的基础是控制理论，没有先进的控制理论就没有先进的控制技术。

二、本课主要内容自动控制系统的基本概念、控制系统的数学模型建立、介绍线性系统的时域分析、根轨迹分析、频域分析三大分析设计方法，并介绍校正的相关概念与系统校正的设计方法。

三、如何学好该课程要学好这门课程主要把握几个环节：1、知识的连续性，一环扣一环，及时消化理解；2、要掌握好电路、电机拖动及模拟电子技术方面的知识；3、加强作业练习，作好课堂笔记；4、利用好答疑时间，发现问题及时解决；5、加强实践环节，上好实验课。

四、参考书1、卢京潮编著，自动控制原理，西北工业大学出版社，2004年9月2、蒋大明等编著，自动控制原理，清华大学出版社，2003年3月3、谢克明等编著，自动控制原理，电子工业出版社，2004年4月4、杨自厚编著，自动控制原理，冶金工业出版社，2002年5月卢京潮编著：主要特点：（1）内容较丰富；（2）有系统仿真分析；（3）第一章有相关新知识。

蒋大明等编著：主要特点：（1）系统实例较多，具有一定的实用性。

（2）主要参考第二章和第五章内容。

杨自厚编著主要特点：（1）系统设计方面讲述全面、系统。

（3）主要参考第三章、第五章和第六章内容。

五、学时分配（80学时）六、本课程自学内容1、动态误差系数（2学时）提纲：广义误差系数：动态位置误差系数、动态速度误差系数、动态加速度误差系数等。

要求：能求系统的动态误差。

所需知识：传递函数、稳态误差2、高阶系统（2学时）提纲：（1）高阶系统的单位阶跃响应。

（2）高阶系统的动态性能估算。

自动化11级课程设计任务书（合集五篇）第一篇：自动化11级课程设计任务书《控制系统设计》任务书2013-2014第2学期设计专题题目：双闭环直流调速系统的设计一、课程设计的目的课程设计是教学计划规定的一个重要教学环节，是一个综合运用所学知识解决工程实际问题的过程。

本课程设计不仅需要控制理论、硬件设计、程序设计等方面的基础知识，而且还需要具备一定的生产工艺知识。

设计包括明确控制系统要求、系统总体方案设计、系统仿真、硬件系统设计、控制软件的设计等，以便使学生掌握计算机控制系统设计的总体思路和方法。

课程设计需要提供设计报告，通过提交设计报告提高学生们编写报告的水平。

二、设计内容和要求直流调速系统凭借其优良的调速性能在现场中得到了广泛使用，虽然交流电机得到了越来越多的使用，但直流调速系统的理论完全适用于交流电机调速系统的设计。

针对附录中提供的直流电机参数，进行直流电机调速系统的设计。

要求该直流调速系统调速范围宽、起制动性能好、可四象限运行，具体设计内容如下：1.绪论介绍直流调速在工业生产中的应用及直流调速理论的发展，通过调查市场上的直流调速产品，了解目前直流调速产品的结构与功能。

2.直流调速系统的主电路设计(1)根据提供的直流电动机参数，选择相应的主电路形式，主电路主要采用两种形式：基于H桥的直流脉宽调速系统、晶闸管—电动机直流调速系统。

(2)根据附录中所提供的直流电机参数和选择的主电路形式，对主电路中的功率器件进行型号选择，并要求给出选择依据；(3)根据选择的主电路拓扑结构所采用的电力电子器件，设计或选择电力电子器件的驱动电路。

要求给出所设计或选择的晶闸管触发电路、全控型器件IGBT驱动电路的原理图，并对驱动电路的原理简要说明。

(4)根据系统控制要求，选择相应的电压、电流和温度等传感器，要求给出具体型号；(5)要求在主回路设计中需给出相应的保护及缓冲电路；(6)列出所选用主电路的器件清单(包括：名称、型号、厂商、数量、参考价格)。
