自动控制原理课程设计
- 格式:doc
- 大小:220.50 KB
- 文档页数:14

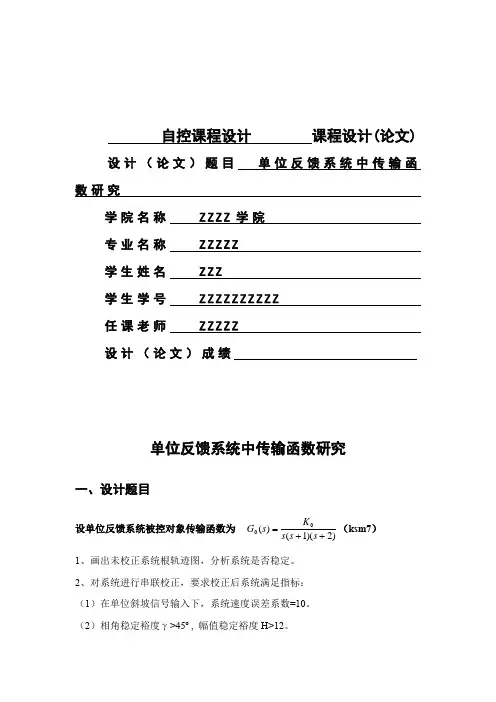

自控课程设计 课程设计(论文)设计(论文)题目 单位反馈系统中传输函数研究学院名称 Z Z Z Z 学院 专业名称 Z Z Z Z Z学生姓名 Z Z Z 学生学号 Z Z Z Z Z Z Z Z Z Z 任课老师 Z Z Z Z Z设计(论文)成绩单位反馈系统中传输函数研究一、设计题目设单位反馈系统被控对象传输函数为 )2)(1()(00++=s s s K s G (ksm7)1、画出未校正系统根轨迹图,分析系统是否稳定。
2、对系统进行串联校正,要求校正后系统满足指标: (1)在单位斜坡信号输入下,系统速度误差系数=10。
(2)相角稳定裕度γ>45º , 幅值稳定裕度H>12。
(3)系统对阶跃响应超调量Mp <25%,系统调整时间Ts<15s3、分别画出校正前,校正后和校正装置幅频特征图。
4、给出校正装置传输函数。
计算校正后系统截止频率Wc和穿频率Wx。
5、分别画出系统校正前、后开环系统奈奎斯特图,并进行分析。
6、在SIMULINK中建立系统仿真模型,在前向通道中分别接入饱和非线性步骤和回环非线性步骤,观察分析非线性步骤对系统性能影响。
7、应用所学知识分析校正器对系统性能影响(自由发挥)。
二、设计方法1、未校正系统根轨迹图分析根轨迹简称根迹,它是开环系统某一参数从0变为无穷时,闭环系统特征方程式根在s平面上改变轨迹。
1)、确定根轨迹起点和终点。
根轨迹起于开环极点,最终开环零点;本题中无零点,极点为:0、-1、-2 。
故起于0、-1、-2,最终无穷处。
2)、确定分支数。
根轨迹分支数和开环有限零点数m和有限极点数n中大者相等,连续而且对称于实轴;本题中分支数为3条。
3)、确定根轨迹渐近线。
渐近线和实轴夹角为φa,交点为:σa。
且:φa=(2k+1)πn−m k=0,1,2······n-m-1; σa=∈pi−∈zin−m;则:φa=π3、3π3、5π3;σa=0−1−23=−1。
自动控制原理课程设计一、引言自动控制原理课程设计是为了帮助学生深入理解自动控制原理的基本概念、原理和方法,通过实际项目的设计与实现,培养学生的工程实践能力和创新思维。
本文将详细介绍自动控制原理课程设计的标准格式,包括任务目标、设计要求、设计方案、实施步骤、实验结果及分析等内容。
二、任务目标本次自动控制原理课程设计的目标是设计一个基于PID控制算法的温度控制系统。
通过该设计,学生将能够掌握PID控制算法的基本原理和应用,了解温度传感器的工作原理,掌握温度控制系统的设计和实现方法。
三、设计要求1. 设计一个温度控制系统,能够自动调节温度在设定范围内波动。
2. 使用PID控制算法进行温度调节,实现温度的精确控制。
3. 使用温度传感器实时监测温度值,并将其反馈给控制系统。
4. 设计一个人机交互界面,能够实时显示温度变化和控制系统的工作状态。
5. 设计一个报警系统,当温度超出设定范围时能够及时发出警报。
四、设计方案1. 硬件设计方案:a. 使用温度传感器模块实时监测温度值,并将其转换为电信号输入到控制系统中。
b. 控制系统使用单片机作为主控制器,通过PID控制算法计算控制信号。
c. 控制信号通过电路板连接到执行器,实现温度的调节。
d. 设计一个报警电路,当温度超出设定范围时能够触发警报。
2. 软件设计方案:a. 使用C语言编写单片机的控制程序,实现PID控制算法。
b. 设计一个人机交互界面,使用图形化界面显示温度变化和控制系统的工作状态。
c. 通过串口通信将温度数据传输到电脑上进行实时监控和记录。
五、实施步骤1. 硬件实施步骤:a. 搭建温度控制系统的硬件平台,包括温度传感器、控制系统和执行器的连接。
b. 设计并制作电路板,将传感器、控制系统和执行器连接在一起。
c. 进行硬件连接调试,确保各个模块正常工作。
2. 软件实施步骤:a. 编写单片机的控制程序,实现PID控制算法。
b. 设计并编写人机交互界面的程序,实现温度变化和控制系统状态的实时显示。

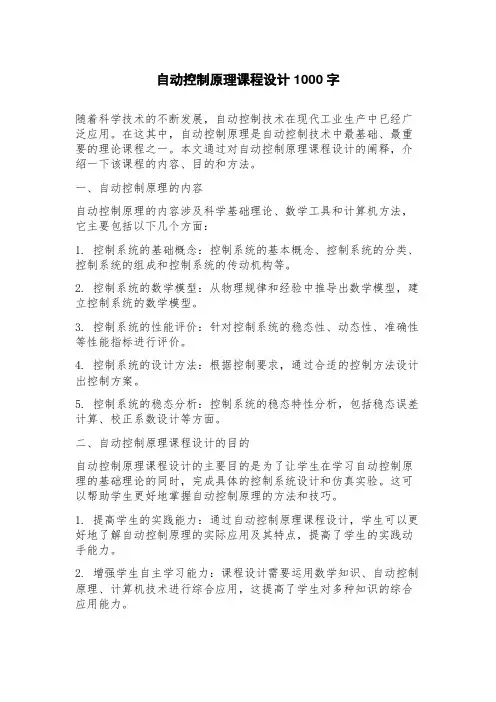

自动控制原理课程设计1000字随着科学技术的不断发展,自动控制技术在现代工业生产中已经广泛应用。
在这其中,自动控制原理是自动控制技术中最基础、最重要的理论课程之一。
本文通过对自动控制原理课程设计的阐释,介绍一下该课程的内容、目的和方法。
一、自动控制原理的内容自动控制原理的内容涉及科学基础理论、数学工具和计算机方法,它主要包括以下几个方面:1. 控制系统的基础概念:控制系统的基本概念、控制系统的分类、控制系统的组成和控制系统的传动机构等。
2. 控制系统的数学模型:从物理规律和经验中推导出数学模型,建立控制系统的数学模型。
3. 控制系统的性能评价:针对控制系统的稳态性、动态性、准确性等性能指标进行评价。
4. 控制系统的设计方法:根据控制要求,通过合适的控制方法设计出控制方案。
5. 控制系统的稳态分析:控制系统的稳态特性分析,包括稳态误差计算、校正系数设计等方面。
二、自动控制原理课程设计的目的自动控制原理课程设计的主要目的是为了让学生在学习自动控制原理的基础理论的同时,完成具体的控制系统设计和仿真实验。
这可以帮助学生更好地掌握自动控制原理的方法和技巧。
1. 提高学生的实践能力:通过自动控制原理课程设计,学生可以更好地了解自动控制原理的实际应用及其特点,提高了学生的实践动手能力。
2. 增强学生自主学习能力:课程设计需要运用数学知识、自动控制原理、计算机技术进行综合应用,这提高了学生对多种知识的综合应用能力。
3. 培养学生的团队协作能力:课程设计过程中,需要学生们共同完成,这有助于团队协作能力的提升。
三、自动控制原理课程设计的方法自动控制原理课程设计方法主要包括以下几个方面:1. 确定课程内容和设计要求:课程设计前,应该明确整个课程设计的要求和任务,确定设计方案与设计目标。
2. 建立数学模型和仿真平台:根据课程要求,选择合适的模型,进行控制系统的建模。
确定仿真平台,配置必要的软硬件环境。
3. 设计算法:针对控制系统的稳态性、动态性、准确性等性能指标,结合数学模型,设计合适的控制算法。
自动控制原理课程设计一、课程目标知识目标:1. 理解自动控制原理的基本概念,掌握控制系统数学模型的建立方法;2. 掌握控制系统性能指标及其计算方法,了解各类控制器的设计原理;3. 学会分析控制系统的稳定性、快速性和准确性,并能够运用所学知识对实际控制系统进行优化。
技能目标:1. 能够运用数学软件(如MATLAB)进行控制系统建模、仿真和分析;2. 培养学生运用自动控制原理解决实际问题的能力,提高学生的工程素养;3. 培养学生团队协作、沟通表达和自主学习的能力。
情感态度价值观目标:1. 培养学生对自动控制原理的兴趣,激发学生探索科学技术的热情;2. 培养学生严谨、务实的学术态度,树立正确的价值观;3. 增强学生的国家使命感和社会责任感,认识到自动控制技术在国家经济建设和国防事业中的重要作用。
本课程针对高年级本科学生,结合学科特点和教学要求,将目标分解为具体的学习成果,为后续的教学设计和评估提供依据。
课程注重理论与实践相结合,提高学生的实际操作能力和解决实际问题的能力,为培养高素质的工程技术人才奠定基础。
二、教学内容本课程教学内容主要包括以下几部分:1. 自动控制原理基本概念:控制系统定义、分类及其基本组成;控制系统的性能指标;控制系统的数学模型。
2. 控制器设计:比例、积分、微分控制器的原理和设计方法;PID控制器的参数整定方法。
3. 控制系统稳定性分析:劳斯-赫尔维茨稳定性判据;奈奎斯特稳定性判据。
4. 控制系统性能分析:快速性、准确性分析;稳态误差计算。
5. 控制系统仿真与优化:利用MATLAB软件进行控制系统建模、仿真和分析;控制系统性能优化方法。
6. 实际控制系统案例分析:分析典型自动控制系统的设计原理及其在实际工程中的应用。
教学内容按照以下进度安排:第一周:自动控制原理基本概念及控制系统性能指标。
第二周:控制系统的数学模型及控制器设计。
第三周:PID控制器参数整定及稳定性分析。
第四周:控制系统性能分析及MATLAB仿真。

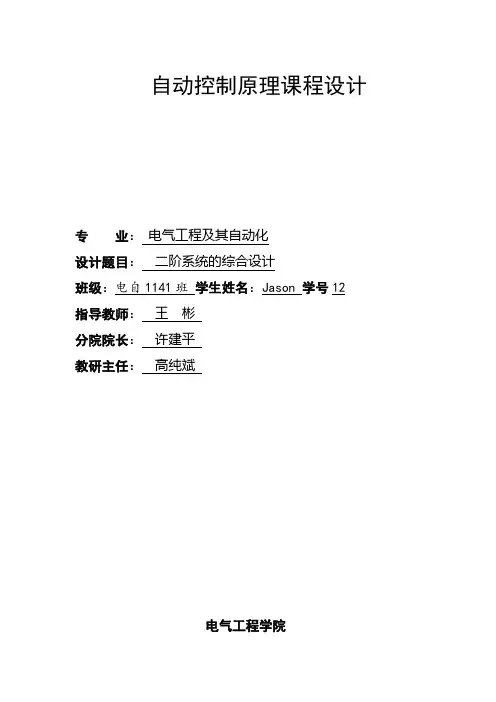

自动控制原理课程设计专业:电气工程及其自动化设计题目:二阶系统的综合设计班级:电自1141班学生姓名:Jason学号12指导教师:王彬分院院长:许建平教研主任:高纯斌电气工程学院目录第一章课程设计内容与要求分析 (2)1.1 课程设计内容 (2)1.2 课程设计要求分析 (2)1.2.1 二阶系统综合设计要求分析 (2)1.2.2 直流电机调速设计要求分析 (3)第二章二阶系统综合设计 (4)2.1 校正系统参数及特性图和结构图的确定 (4)2.2 MATLAB仿真实现过程 (6)2.2.1 程序编写 (6)2.2.2 Simulink仿真过程 (8)第三章直流电机调速 (10)3.1 开环直流电机调速 (10)3.2 单闭环晶闸管直流调速系统实验 (10)第四章自控课设总结 (12)参考文献 (13)致谢 (13)第一章课程设计内容与要求分析1.1 课程设计内容本次课程设计内容主要分为两大部分,第一部分为利用有源串联超前校正网络进行二阶系统校正。
通过校正装置开关的开合来比较校正前后的效果差异,主要利用MATLAB进行相关程序的编写和仿真,结合最终的结果经过分析论证最终得出相应结论。
第二部分为直流电动机开环调速实验和单闭环晶闸管直流调速系统实验。
二阶系统综合设计要求:1)开关S闭合引入校正网络后,在单位阶跃输入信号作用时,’≥4.4弧度/秒,相位裕量γ’≥45°;开环截止频率ωc2)根据性能指标要求,确定串联超前校正装置传递函数;3)手工绘制校正前、后及校正装置对数频率特性曲线;4)利用Matlab仿真软件辅助分析设计,并验算设计结果,绘制校正前、后及校正装置对数频率特性曲线;5)在Matlab-Simulink下建立系统仿真模型,求校正前、后系统单位阶跃响应特性,并进行系统性能比较;6)根据计算结果确定有源超前网络元件参数R、C值。
直流电动机调速设计要求:1)未接入反馈回路时直流电动机的转速随负载的变化而产生变化;2)通过晶闸管直流调速系统对系统进行调速;3)接入反馈后在给定电压和负载下产生一个转速,通过负载的改变系统转速能恢复到原来的状态;4)利用电力系统试验台进行试验。
自动控制原理课程设计
自动控制原理课程设计是针对自动控制原理课程的学习内容和要求进行的实践性教学任务。
其目的是通过设计和实现一个自动控制系统,加深学生对自动控制原理的理解和应用能力。
一般来说,自动控制原理课程设计包括以下几个步骤:
1. 选题:根据课程要求和学生的实际情况,选择一个合适的自动控制系统作为课程设计的对象。
可以选择一些简单的控制系统,如温度控制、水位控制等,也可以选择一些复杂的控制系统,如飞行器控制、机器人控制等。
2. 系统建模:对选定的控制系统进行建模,包括确定系统的输入、输出和状态变量,建立系统的数学模型。
可以使用传递函数、状态空间等方法进行建模。
3. 控制器设计:根据系统模型和控制要求,设计合适的控制器。
可以使用经典控制方法,如比例积分微分(PID)控制器,也可以使用现代控制方法,如状态反馈控制、最优控制等。
4. 系统仿真:使用仿真软件(如MATLAB/Simulink)对设计的控制系统进行仿真,验证控制器的性能和稳定性。
5. 硬件实现:将设计的控制器实现到实际的硬件平台上,如单片机、PLC等。
可以使用编程语言(如C语言、Ladder图等)进行编程。
6. 系统调试:对实际的控制系统进行调试和优化,使其达到设计要求。
可以通过实验和测试来验证系统的性能。
7. 实验报告:根据课程要求,撰写实验报告,包括实验目的、方法、结果和分析等内容。
通过完成自动控制原理课程设计,学生可以深入理解自动控制原理的基本概念和方法,掌握控制系统的设计和实现技术,提高自己的实践能力和创新能力。
名称:《自动控制原理》课程设计题目:基于自动控制原理的性能分析设计与校正院系:建筑环境与能源工程系班级:学生姓名:指导教师:目录一、课程设计的目的与要求------------------------------3二、设计内容2.1控制系统的数学建模----------------------------42.2控制系统的时域分析----------------------------62.3控制系统的根轨迹分析--------------------------82.4控制系统的频域分析---------------------------102.5控制系统的校正-------------------------------12三、课程设计总结------------------------------------17四、参考文献----------------------------------------18一、课程设计的目的与要求本课程为《自动控制原理》的课程设计,是课堂的深化。
设置《自动控制原理》课程设计的目的是使MATLAB成为学生的基本技能,熟悉MATLAB这一解决具体工程问题的标准软件,能熟练地应用MATLAB软件解决控制理论中的复杂和工程实际问题,并给以后的模糊控制理论、最优控制理论和多变量控制理论等奠定基础。
使相关专业的本科学生学会应用这一强大的工具,并掌握利用MATLAB对控制理论内容进行分析和研究的技能,以达到加深对课堂上所讲内容理解的目的。
通过使用这一软件工具把学生从繁琐枯燥的计算负担中解脱出来,而把更多的精力用到思考本质问题和研究解决实际生产问题上去。
通过此次计算机辅助设计,学生应达到以下的基本要求:1.能用MATLAB软件分析复杂和实际的控制系统。
2.能用MATLAB软件设计控制系统以满足具体的性能指标要求。
3.能灵活应用MATLAB的CONTROL SYSTEM 工具箱和SIMULINK仿真软件,分析系统的性能。

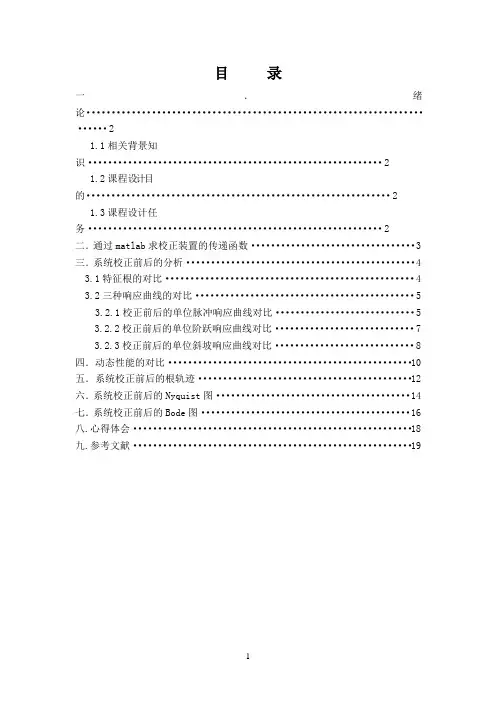

目录一.绪论 (2)1.1相关背景知识 (2)1.2课程设计目的 (2)1.3课程设计任务 (2)二.通过matlab求校正装置的传递函数 (3)三.系统校正前后的分析 (4)3.1特征根的对比 (4)3.2三种响应曲线的对比 (5)3.2.1校正前后的单位脉冲响应曲线对比 (5)3.2.2校正前后的单位阶跃响应曲线对比 (7)3.2.3校正前后的单位斜坡响应曲线对比 (8)四.动态性能的对比 (10)五.系统校正前后的根轨迹 (12)六.系统校正前后的Nyquist图 (14)七.系统校正前后的Bode图 (16)八.心得体会 (18)九.参考文献 (19)一.绪论1.1相关背景知识《自动控制原理》作为自动控制系列课程的实践性教学环节的教程,是新世纪电子信息与自动化系列课程改革教材之一。
该课程综合性强、知识覆盖面广,要求学生具有《工程数学》、《电路》等基础知识,以及较强的计算能力。
而《自动控制原理课程设计》能够帮助学生进一步巩固自控基础知识,并结合电路、电子技术,加强实践操作能力,因此具有很重要的意义。
1.2课程设计目的1.掌握自动控制原理的时域分析法,根轨迹法,频域分析法,以及各种补偿(校正)装置的作用及用法,能够利用不同的分析法对给定系统进行性能分析,能根据不同的系统性能指标要求进行合理的系统设计,并调试满足系统的指标。
2.学会使用MATLAB 语言及Simulink 动态仿真工具进行系统仿真与调试。
1.3课程设计任务题目:已知单位负反馈系统被控制对象的传递函数为m m 1m 2012m n n 1n 2012n b b b b ()s s s G s a s a s a s a ----++++=++++ (n m ≥)。
参数n 210a ,a ,a ,a 和m 210b ,b ,b ,b 以及性能指标要求因小组而异。
本组题目: 已知单位负反馈系统的开环传递函数0K G(S)S(S 1)(0.125S 1)=++,试用频率法设计串联滞后校正装置,使系统的相角裕量030γ>,静态速度误差系数1v K 10s -=设计要求:1)首先, 根据给定的性能指标选择合适的校正方式对原系统进行校正,使其满足工作要求。
自动控制原理-教案一、课程简介1.1 课程背景自动控制原理是工程技术和科学研究中的重要基础,广泛应用于工业、农业、医疗、航空航天等领域。
本课程旨在介绍自动控制的基本理论、方法和应用,使学生掌握自动控制系统的基本原理和设计方法,具备分析和解决自动控制问题的能力。
1.2 教学目标(1)理解自动控制的基本概念、原理和分类;(2)掌握线性系统的数学模型建立和求解方法;(3)熟悉系统的稳定性、瞬态和稳态性能分析;(4)学会设计简单的线性控制器;(5)了解自动控制技术的应用和发展趋势。
二、教学内容2.1 自动控制的基本概念(1)自动控制系统的定义和分类;(2)自动控制系统的组成和基本环节;(3)自动控制系统的性能指标。
2.2 线性系统的数学模型(1)连续时间线性系统的数学模型;(2)离散时间线性系统的数学模型;(3)系统的状态空间表示。
2.3 系统的稳定性分析(1)连续时间线性系统的稳定性;(2)离散时间线性系统的稳定性;(3)系统稳定性的判定方法。
2.4 系统的瞬态和稳态性能分析(1)连续时间线性系统的瞬态响应;(2)离散时间线性系统的瞬态响应;(3)系统的稳态性能分析。
2.5 控制器的设计方法(1)PID控制器的设计;(2)状态反馈控制器的设计;(3)观测器的设计。
三、教学方法3.1 讲授法通过课堂讲授,系统地介绍自动控制原理的基本概念、理论和方法。
3.2 案例分析法通过分析实际案例,使学生更好地理解自动控制系统的原理和应用。
3.3 实验法安排实验课程,让学生亲自动手进行实验,培养实际操作能力和问题解决能力。
3.4 讨论法组织学生进行课堂讨论,促进学生思考和交流,提高分析和解决问题的能力。
四、教学评估4.1 平时成绩包括课堂表现、作业完成情况、实验报告等,占总成绩的30%。
4.2 期中考试通过期中考试检验学生对自动控制原理的基本概念、理论和方法的掌握程度,占总成绩的30%。
4.3 期末考试通过期末考试全面评估学生对自动控制原理的掌握程度,占总成绩的40%。

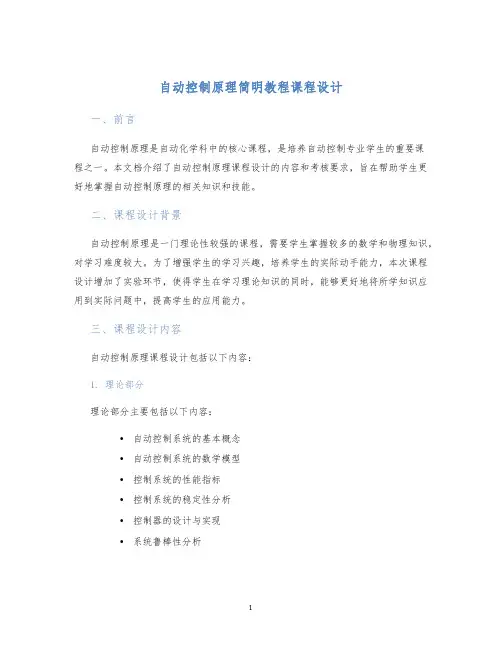

自动控制原理简明教程课程设计一、前言自动控制原理是自动化学科中的核心课程,是培养自动控制专业学生的重要课程之一。
本文档介绍了自动控制原理课程设计的内容和考核要求,旨在帮助学生更好地掌握自动控制原理的相关知识和技能。
二、课程设计背景自动控制原理是一门理论性较强的课程,需要学生掌握较多的数学和物理知识,对学习难度较大。
为了增强学生的学习兴趣,培养学生的实际动手能力,本次课程设计增加了实验环节,使得学生在学习理论知识的同时,能够更好地将所学知识应用到实际问题中,提高学生的应用能力。
三、课程设计内容自动控制原理课程设计包括以下内容:1. 理论部分理论部分主要包括以下内容:•自动控制系统的基本概念•自动控制系统的数学模型•控制系统的性能指标•控制系统的稳定性分析•控制器的设计与实现•系统鲁棒性分析2. 实验部分实验部分主要包括以下内容:实验一:传递函数建模及可控性分析在这个实验中,我们将学习传递函数的建模方法,并探究传递函数的可控性分析方法。
实验二:比例控制器的设计与实现在这个实验中,我们将学习比例控制器的基本原理,并实现比例控制器的设计和实现。
实验三:积分控制器的设计与实现在这个实验中,我们将学习积分控制器的基本原理,并实现积分控制器的设计和实现。
实验四:比例积分控制器的设计与实现在这个实验中,我们将学习比例积分控制器的基本原理,并实现比例积分控制器的设计和实现。
实验五:控制器参数整定在这个实验中,我们将学习控制器参数整定的基本原理,并实现控制器参数的整定。
3. 报告撰写在课程设计中,学生需要完成一个完整的实验报告,包括实验原理、实验过程、实验结果、数据处理及分析等内容。
四、考核要求本次课程设计的考核主要包括以下内容:1. 实验成绩根据实验成绩,评估学生对于自动控制原理的理解程度和实际动手能力。
2. 报告成绩根据报告的质量和内容,评估学生的思维能力和综合素质。
3. 总评成绩综合考虑实验成绩和报告成绩,给出总评成绩。
自动控制原理课程设计目的一、课程目标知识目标:1. 理解自动控制原理的基本概念,掌握控制系统的数学模型、传递函数及方块图表示方法;2. 掌握控制系统的稳定性、快速性、准确性的评价标准及其分析方法;3. 了解常见的控制器设计方法,如PID控制,并理解其工作原理。
技能目标:1. 能够运用数学模型描述实际控制问题,绘制并分析系统的方块图;2. 学会使用根轨迹、频域分析等方法评估控制系统的性能;3. 能够设计简单的PID控制器,并通过模拟或实验调整参数以优化系统性能。
情感态度价值观目标:1. 培养学生对自动控制原理的学科兴趣,激发其探索精神和创新意识;2. 强化团队合作意识,通过小组讨论和项目实践,提高学生的沟通与协作能力;3. 增强学生面对复杂工程问题时的分析问题、解决问题的能力,培养其责任感和工程伦理观。
本课程旨在结合学生年级特点,以实用性为导向,通过对自动控制原理的深入学习,使学生在掌握理论知识的同时,能够具备一定的控制系统分析和设计能力。
课程目标设定既考虑了学科知识体系的完整性,也注重了学生实践技能和创新能力的培养,为后续相关课程学习和未来工程师职业生涯打下坚实基础。
二、教学内容本章节教学内容主要包括以下几部分:1. 自动控制原理基本概念:控制系统定义、分类及其应用;控制系统的数学模型、传递函数和方块图表示。
2. 控制系统的性能分析:稳态性能分析、动态性能分析;介绍根轨迹、频域分析等性能评价方法。
3. 控制器设计:重点讲解PID控制器的设计原理,包括比例、积分、微分控制的作用;介绍PID参数调整方法。
4. 控制系统稳定性分析:利用劳斯-赫尔维茨稳定性判据、奈奎斯特稳定性判据分析系统的稳定性。
5. 实践环节:结合模拟软件或实验设备,进行控制系统的建模、分析、设计和仿真。
教学内容安排和进度如下:1. 自动控制原理基本概念(2课时):第1章内容,介绍控制系统的基础知识。
2. 控制系统的性能分析(4课时):第2章内容,分析控制系统性能,学习评价方法。
课程设计自动控制原理一、教学目标本节课的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握自动控制原理的基本概念、原理和应用;技能目标要求学生能够运用自动控制原理分析和解决实际问题;情感态度价值观目标要求学生培养对自动控制原理的兴趣和好奇心,提高学生学习的积极性和主动性。
通过本节课的学习,学生将能够:1.理解自动控制原理的基本概念和原理;2.掌握自动控制系统的分析和设计方法;3.能够运用自动控制原理解决实际问题;4.培养对自动控制原理的兴趣和好奇心,提高学习的积极性和主动性。
二、教学内容本节课的教学内容主要包括自动控制原理的基本概念、原理和应用。
具体包括以下几个方面:1.自动控制原理的定义和发展历程;2.自动控制系统的分类和基本原理;3.控制器的设计方法和应用;4.自动控制原理在实际工程中的应用案例。
教学内容的安排和进度如下:1.第一课时:介绍自动控制原理的定义和发展历程;2.第二课时:讲解自动控制系统的分类和基本原理;3.第三课时:介绍控制器的设计方法和应用;4.第四课时:分析自动控制原理在实际工程中的应用案例。
三、教学方法为了激发学生的学习兴趣和主动性,本节课采用多种教学方法,包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法:通过教师的讲解,向学生传授自动控制原理的基本概念和原理;2.讨论法:引导学生参与课堂讨论,培养学生的思考能力和团队合作精神;3.案例分析法:分析实际工程中的应用案例,让学生更好地理解和掌握自动控制原理;4.实验法:安排实验环节,让学生动手实践,提高学生的实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施,丰富学生的学习体验,本节课选择和准备以下教学资源:1.教材:选用《自动控制原理》教材,作为学生学习的主要参考资料;2.参考书:推荐学生阅读《现代自动控制原理》等参考书籍,加深对自动控制原理的理解;3.多媒体资料:制作PPT课件,通过图片、动画等形式展示自动控制原理的相关概念和原理;4.实验设备:准备自动控制系统实验设备,让学生进行实际操作和观察。
自动控制原理课程设计教学大纲1. 引言自动控制原理课程设计是自动控制原理课程的重要组成部分,通过课程设计,能够帮助学生将理论知识与实际应用相结合,提高学生对自动控制原理的理解和运用能力。
2. 课程设计目的自动控制原理课程设计的目的是培养学生分析和解决实际工程问题的能力,以及运用自动控制原理知识进行系统设计和建模的能力。
通过课程设计,学生应能够熟练运用自动控制原理的基本理论知识,了解控制系统的设计方法,并能够独立完成控制系统的设计与调试。
3. 课程设计内容(1)理论学习:包括PID控制器的原理、校正与调节,控制系统的稳定性分析和设计,频域分析与设计,以及状态空间分析与设计等内容。
(2)实际应用:通过案例分析,让学生了解自动控制在现实生活中的应用,如温度控制系统、液位控制系统等。
(3)仿真实验:利用仿真软件进行控制系统设计与仿真实验,加深学生对理论知识的理解,以及对控制系统实际应用的认识。
4. 课程设计要求(1)掌握理论知识:学生应在课程设计中深入理解自动控制原理的基本理论知识,包括控制系统的稳定性分析、频域分析与设计等。
(2)熟练运用软件:学生应能够熟练运用MATLAB等仿真软件进行控制系统的设计与仿真实验。
(3)独立完成设计:学生应能够独立完成一个控制系统的设计与调试,并能够对系统性能进行评估和优化。
5. 总结回顾自动控制原理课程设计是一门理论与实践相结合的课程,通过课程设计,学生能够深入理解自动控制原理的基本理论知识,熟练运用相关仿真软件进行控制系统的设计与仿真实验,提高学生的工程实践能力和创新意识。
在今后的工程实践中,学生能够将所学知识与技能有效地运用于相关领域,为自动控制领域的发展做出贡献。
6. 个人观点与理解作为自动控制原理课程设计的教学大纲撰写者,我深感自动控制原理课程设计的重要性。
通过课程设计,学生能够更直观地理解自动控制原理的应用,提高自己的实践能力和创新意识。
希望学生能够在课程设计中认真学习,积极思考,不断完善自己的设计方案,提升自己的工程实践能力。
自动控制原理课程设计一、设计目的。
自动控制原理是现代工程技术中的重要基础课程,通过本课程设计,旨在帮助学生深入理解自动控制原理的基本概念和方法,掌握自动控制系统的设计和分析技能,提高学生的工程实践能力。
二、设计内容。
1. 选取合适的控制对象,通过调研和分析,选取一个合适的控制对象,例如温度、液位等,作为本课程设计的控制对象。
2. 建立数学模型,根据选取的控制对象,建立其数学模型,包括传递函数、状态空间方程等,为后续的控制器设计奠定基础。
3. 控制器设计,根据控制对象的数学模型,设计合适的控制器,可以选择比例积分微分(PID)控制器或者其他先进的控制算法。
4. 系统仿真与分析,利用仿真软件对设计的控制系统进行仿真,分析系统的稳定性、动态响应等性能指标。
5. 实际搭建与调试,在实际的控制对象上搭建控制系统,进行调试和实验验证,观察系统的实际性能。
6. 总结与展望,总结课程设计的过程和结果,对控制系统的性能进行评价,并展望未来的改进方向。
三、设计要求。
1. 设计过程要符合自动控制原理的基本原理和方法,确保设计的科学性和合理性。
2. 数学模型的建立和控制器设计要准确,仿真与实验结果要可靠。
3. 设计报告要清晰、完整、准确,包括设计思路、理论分析、仿真结果、实验数据等。
4. 设计报告要求能够体现出学生的独立思考和创新能力,具有一定的工程实践价值。
四、设计步骤。
1. 确定控制对象,根据实际情况,选择合适的控制对象,例如温度控制系统。
2. 建立数学模型,根据选取的控制对象,建立其数学模型,包括传递函数、状态空间方程等。
3. 控制器设计,根据控制对象的数学模型,设计合适的控制器,例如PID控制器。
4. 系统仿真与分析,利用仿真软件对设计的控制系统进行仿真,分析系统的性能指标。
5. 实际搭建与调试,在实际的控制对象上搭建控制系统,进行调试和实验验证。
6. 总结与展望,总结课程设计的过程和结果,对控制系统的性能进行评价,并展望未来的改进方向。
自动控制原理修订版课程设计一、设计目标本课程设计以自动控制原理为重点,旨在帮助学生深入了解自动控制原理的基本概念、理论和方法,提高学生的掌握自动控制原理的能力和应用能力,达到以下目标:1.理解自动控制原理的基本概念和基本理论;2.掌握自动控制的设计和实现方法;3.能够独立完成自动控制系统的设计和调试;4.培养学生的分析、解决问题和创新能力。
二、教学内容本课程设计主要包括以下教学内容:1.自动控制原理基础知识——包括自动控制系统的基本概念、控制对象的数学模型、PID控制器原理等;2.自动控制系统的设计——包括控制系统的架构设计、PID控制器参数调节、稳定性分析等;3.自动控制实验——包括自动控制器设计,系统建模、仿真、实验等。
三、教学过程本课程设计采用教师讲解、学生实验、讨论交流等方式进行教学。
具体教学过程如下:第一阶段:理论授课在本阶段,教师将依据教学大纲按照课件讲解自动控制原理的基础知识,包括自动控制系统的基本概念、控制对象的数学模型、PID控制器原理等。
学生将通过听课和课后作业巩固知识点。
第二阶段:实验操作在本阶段,学生将根据教师指导分组进行自动控制实验操作,包括系统建模、仿真、实验等。
实验内容涵盖自动控制器设计、PID控制器参数调节、稳定性分析等方面,旨在培养学生的实践能力和解决问题的能力。
第三阶段:实验报告在本阶段,学生将根据实验结果撰写实验报告,并提交给教师进行评阅。
实验报告内容可能包括实验目的、实验原理、实验过程、实验结果、实验分析和总结等方面。
第四阶段:讨论交流在本阶段,教师将组织学生进行讨论交流,回顾自动控制原理课程设计的关键问题和方法,提高学生的分析、解决问题和创新能力。
四、教材推荐本课程设计所需教材如下:1.《自动控制原理》(修订版);2.《自动控制原理试验教程》。
五、评分标准本课程设计评分标准如下:1.实验报告评定标准——包括实验目的、实验原理、实验过程、实验结果、实验分析和总结等方面;2.实验操作评定标准——包括实验操作流程、实验数据处理、实验结果分析与解释等方面。
自动控制原理课程设计一、设计目的。
本课程设计旨在通过对自动控制原理的学习和实践,使学生能够掌握自动控制系统的基本原理和设计方法,培养学生的工程实践能力和创新意识。
二、设计内容。
1. 课程概述。
自动控制原理是现代工程技术中的重要基础课程,它涉及到控制系统的基本概念、数学模型、性能指标、稳定性分析、校正设计等内容。
通过本课程的学习,学生将了解到控制系统的基本工作原理,并能够运用所学知识进行实际系统的设计与分析。
2. 课程实践。
课程设计将包括以下内容:(1)控制系统的数学建模与仿真。
通过对不同控制系统的数学建模,学生将学会如何利用数学工具描述控制系统的动态特性,并通过仿真软件进行系统性能分析。
(2)控制系统的稳定性分析与校正设计。
学生将学习控制系统的稳定性分析方法,以及如何进行控制系统的校正设计,包括校正器的设计和参数整定等内容。
(3)控制系统的实际应用。
通过实际案例分析,学生将了解控制系统在工程实践中的应用,包括工业控制、航空航天、机器人等领域的应用案例。
三、设计要求。
1. 学生在课程设计中要求独立完成控制系统的建模与仿真,稳定性分析与校正设计,以及实际应用案例的分析。
2. 学生需要结合课程学习内容,运用所学知识解决实际控制系统设计与分析中的问题,培养学生的工程实践能力和创新意识。
3. 学生需要按时提交课程设计报告,报告内容需包括设计过程、结果分析、存在问题及改进措施等内容。
四、设计步骤。
1. 确定课程设计题目和内容。
学生需要根据课程要求确定课程设计题目和内容,明确设计目的和要求。
2. 学习相关知识。
学生需要认真学习自动控制原理课程相关知识,包括控制系统的基本原理、数学模型、稳定性分析方法等内容。
3. 进行系统建模与仿真。
学生需要运用仿真软件对所选控制系统进行数学建模,并进行系统性能仿真分析。
4. 进行稳定性分析与校正设计。
学生需要对系统进行稳定性分析,并进行控制系统的校正设计,包括校正器的设计和参数整定等内容。
扬州大学水利与能源动力工程学院课程实习报告课程名称:自动控制原理及专业软件课程实习题目名称:三阶系统分析与校正年级专业及班级:建电1402*名:**学号: 141504230指导教师:许慧评定成绩:教师评语:指导老师签名:2016 年 12月 27日一、课程实习的目的(1)培养理论联系实际的设计思想,训练综合运用经典控制理论和相关课程知识的能力;(2)掌握自动控制原理的时域分析法、根轨迹法、频域分析法,以及各种校正装置的作用及用法,能够利用不同的分析法对给定系统进行性能分析,能根据不同的系统性能指标要求进行合理的系统设计,并调试满足系统的指标;(3)学会使用MATLAB语言及Simulink动态仿真工具进行系统仿真与调试;(4)学会使用硬件搭建控制系统;(5)锻炼独立思考和动手解决控制系统实际问题的能力,为今后从事控制相关工作打下较好的基础。
二、课程实习任务某系统开环传递函数G(s)=K/s(0.1s+1)(0.2s+1)分析系统是否满足性能指标:(1)系统响应斜坡信号r(t)=t,稳态误差小于等于0.01;(2)相角裕度y>=40度;如不满足,试为其设计一个pid校正装置。
三、课程实习内容(1)未校正系统的分析:1)利用MATLAB绘画未校正系统的开环和闭环零极点图2)绘画根轨迹,分析未校正系统随着根轨迹增益变化的性能(稳定性、快速性)。
3)作出单位阶跃输入下的系统响应,分析系统单位阶跃响应的性能指标。
4)绘出系统开环传函的bode图,利用频域分析方法分析系统的频域性能指标(相角裕度和幅值裕度,开环振幅)。
(2)利用频域分析方法,根据题目要求选择校正方案,要求有理论分析和计算。
并与Matlab计算值比较。
(3)选定合适的校正方案(串联滞后/串联超前/串联滞后-超前),理论分析并计算校正环节的参数,并确定何种装置实现。
(4)绘画已校正系统的bode图,与未校正系统的bode图比较,判断校正装置是否符合性能指标要求,分析出现大误差的原因。
(5)求此系统的阶跃响应曲线。
分析采用的校正装置的效果。
(6)绘画模拟电路,提出校正的实现方式及其参数。
(7)总结(包括课程设计过程中的学习体会与收获、对本次课程实习的认识等内容)自动控制原理及专业软件课程实习目录摘要.......................第一章利用MATLAB绘画未校正系统的开环和闭环零极点图第二章绘画根轨迹 .................第三章作出单位阶跃输入下的系统响应......第四章绘出系统开环传函的bode图.........第五章求此系统的阶跃响应曲线..........第六章绘画模拟电路.................致谢.........................参考文献.....................附录.........................第一章利用MATLAB绘画未校正系统的开环和闭环零极点图(1)由稳态误差小于等于0.01 即1/k<=0.01 解得k>=100 所以选择k=101 未校正系统开环和闭环零极点图(K=110):clearclcnum=[101];den=conv([1 0],conv([0.1 1],[0.2 1]));G=tf(num,den);Gf=feedback(G,1,-1);figure(1)pzmap(G);title('未校正系统开环零极点图')xlabel('实轴x')ylabel('虚轴j')figure(2)pzmap(Gf);title('未校正系统闭环零极点图')xlabel ('实轴x')ylabel ('虚轴j')第二章绘画根轨迹(2)绘画根轨迹,根据根轨迹分析未校正系统稳定性和快速性①系统稳定性分析0.02s^3+0.3s^2+s+k分析:闭环传递函数的特征方程:D(s)=0.02s^3+0.3s^2+s+k 列出劳斯表:由劳斯稳定判据有: k>0 且 0.3-0.02k>0 ,即0<k<15时系统处于稳定状态;又K=110>30,所以系统不稳定②系统快速性分析系统的快速性要好,则闭环极点均应远离虚轴y,以便使阶跃响应中的每个分量都衰减得更快。
由图1可知,当系统根轨迹在s左半平面时,闭环极点距s平面上虚轴越近,阻尼角增加,ξ变小,振荡程度加剧,超调量变大,若特征根进一步靠近虚轴,衰减振荡过程变得很缓慢,系统的快速性减小。
第三章作出单位阶跃输入下的系统响应1.未校正系统阶跃响应图clearclcnum=[101];den=conv([1 0],conv([0.1 1],[0.2 1]));G=tf(num,den);Gf=feedback(G,1,-1);sys=feedback(Gf,1);t=0:0.01:5;step(sys,t);xlabel('t')ylabel('Gf')title('未校正系统阶跃响应图')图1 未校正系统的阶跃响应由图1可知,系统在单位阶跃输入下,振荡程度加剧,超调量变大,系统的动态性能不佳,不稳定。
第五章求此系统的阶跃响应曲线2.已校正系统阶跃响应图clearclcnum=[101];den=conv([1 0],conv([0.1 1],[0.2 1]));Gs=tf(num,den);num1=[3.7 1];den1=[115.74 1];Gs1=tf(num1,den1);Gs2=series(Gs,Gs1);sys=feedback(Gs2,1);t=0:0.01:5;step(sys,t);xlabel('t')ylabel('Gf')title('已校正系统阶跃响应图')分析系统阶跃响应的性能指标:Tp=1s;Ts=2.8s超调量=36.5%且采用校正装置后系统稳定,系统的阻尼程度适中。
第四章绘出系统开环传函的bode图(4)绘出系统开环传函的bode图clearden=conv([1 0],conv([0.1 1],[0.2 1]));Gs=tf(num,den);bode(Gs);margin(Gs);title('系统开环传函的bode图')由图可得:校正后Gm=17.3dB;Pm=-41.9度;由此可知Pm=-41.9度<40度系统不稳定。
需加入校正环节改善系统。
(5)选定校正方案采用串联滞后校正系统由r'=r-6度,r为要求的40有r'=46度1.r'(wc)=46度得wc=2.7rad/s2.L(wc)=29.9 20lgb+l(wc)=0 得b=0.0324.1/bT=0.1wc 得T=115.74s校正装置的传递函数G’=(3.7s+1)/(115.74s+1)(6)判断校正装置clearden=conv([1 0],conv([0.1 1],[0.2 1]));Gs=tf(num,den);num1=[3.7 1];den1=[115.74 1];Gs1=tf(num1,den1);Gs2=series(Gs,Gs1);bode(Gs,'b-',Gs2,'g-');r'= 40.5度>40度,符合要求。
第五章求此系统的阶跃响应曲线3.已校正系统阶跃响应图clearclcnum=[101];den=conv([1 0],conv([0.1 1],[0.2 1]));Gs=tf(num,den);num1=[3.7 1];den1=[115.74 1];Gs1=tf(num1,den1);Gs2=series(Gs,Gs1);sys=feedback(Gs2,1);t=0:0.01:5;step(sys,t);xlabel('t')ylabel('Gf')title('已校正系统阶跃响应图')分析系统阶跃响应的性能指标:Tp=1s;Ts=2.8s超调量=36.5%且采用校正装置后系统稳定,系统的阻尼程度适中。
第六章绘画模拟电路用SIMULINK进行仿真1.未校正系统2.已校正系统3.分析串联滞后校正系统效果明显,使系统稳定。
5.致谢每一个课程设计都是一个挑战!首先要由衷感谢我们的指导老师许慧老师,你指导了我顺利的独立地完成了这一次的课程设计。
期间,让我学到了许多在实践中需注意的问题。
包括如何根据课题制定方案,怎样思考问题,然后如何去收集整理资料,之后怎样组织材料撰写论文等等,这为我们即将面临的毕业设计等各类课题的设计打下了一定的基础。
甚至在以后的工作和学习生活中也会受益。
虽然我学了MATLAB,不少课本上也有提到过MATLAB,但是我还是不怎么熟练,通过这次自动控制原理课设让我更好地学会了如何去使用这个软件。
自动控制原理的知识在课堂上掌握的也不是很好,所以这次课程设计对于我来说真是难度不小啊。
在很多人眼中为期一周的课程设计或许是一种煎熬,这是可以理解的,在这一周当中,我们不仅要完成这个课程设计,而且还要学习其他专业课。
对于MATLAB 的学习,我们先从以前教材中翻看相关的内容,因为这些书上讲的比较精简易懂,看完之后便对MATLAB 有了更深地了解和懂得了一些简单编程,接下来我再去图书馆借相关的书籍进行借鉴和参考,当要用什么功能时,就在书上翻看相应部分的内容,这样MATLAB就应用起来了。
对于自动控制原理的相关知识,我重新翻看好几遍教材,特别是第六章作了详细地了解,对校正有了较好的认识之后才开始进行单位负反馈系统设计。
校正设计时候,在试取值时需要对校正原理有较好的理解才能取出合适的参数,期间我也不是一次就成功,选了几次才选出比较合适的参数。
这种不断尝试的经历让我们养成一种不断探索的科学研究精神,我想对于将来想从事技术行业的学生来说这是很重要的。
每一次课程设计都会学到不少东西,这次当然也不例外。
不但对自动控制原理的知识巩固了,也加强了MATLAB 这个强大软件使用的学习,这次课程设计终于顺利完成了,在设计中遇到了很多编程问题,最后在自己和老师同学相互协助下,终于迎刃而解了。
6.参考文献1、自动控制原理(第五版)胡寿松科学出版社2、自动控制原理实验教程(硬件模拟与matlab仿真)熊晓君3、MATLAB语言与控制系统仿真孙亮北京工业大学出版社4、MATLAB程序设计教程刘卫国中国水利水电出版社5、MATLAB入门与提高龚剑清华大学出版社。
