受力分析以及杠杆滑轮专题训练

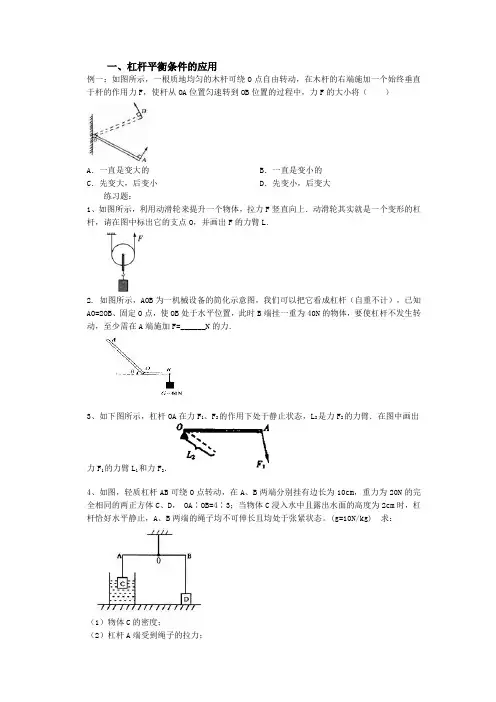

一、杠杆平衡条件的应用例一：如图所示，一根质地均匀的木杆可绕O点自由转动，在木杆的右端施加一个始终垂直于杆的作用力F，使杆从OA位置匀速转到OB位置的过程中，力F的大小将（）A．一直是变大的B．一直是变小的C．先变大，后变小D．先变小，后变大练习题：1、如图所示，利用动滑轮来提升一个物体，拉力F竖直向上．动滑轮其实就是一个变形的杠杆，请在图中标出它的支点O，并画出F的力臂L．2. 如图所示，AOB为一机械设备的简化示意图，我们可以把它看成杠杆（自重不计），已知AO=2OB、固定O点，使OB处于水平位置，此时B端挂一重为40N的物体，要使杠杆不发生转动，至少需在A端施加F=______N的力．3、如下图所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂．在图中画出力F1的力臂L1和力F2．4、如图，轻质杠杆AB可绕O点转动，在A、B两端分别挂有边长为10cm，重力为20N的完全相同的两正方体C、D， OA∶OB=4∶3；当物体C浸入水中且露出水面的高度为2cm时，杠杆恰好水平静止，A、B两端的绳子均不可伸长且均处于张紧状态。

(g=10N/kg) 求：（1）物体C的密度；（2）杠杆A端受到绳子的拉力；（3）物体D对地面的压强。

5、如图10所示，有一质量不计的长木板，左端可绕O点转动，在它的右端放一重为G的物块，并用一竖直向上的力F拉着。

当物块向左匀速运动时，木板始终在水平位置保持静止，在此过程中，拉力F（）。

A、变小B、变大C、不变D、先变大后变小6、如图，轻质杠杆AB可以绕O点转动，在A点用细线悬挂一重物，在B点施加一竖直向下的动力，使杠杆在水平位置保持平衡。

若将动力的方向改为沿虚线方向，仍使杠杆在水平位置保持平衡，则A．动力臂增大，动力增大B．动力臂增大，动力减小C．动力臂减小，动力减小D．动力臂减小，动力增大二、滑轮与滑轮组1、滑轮组是由若干个定滑轮和动滑轮组装而成的，可以达到既省力又能改变作用力的方向和作用效果。

九年级杠杆和滑轮专项训练题〔含精细剖析讲解〕一．选择题〔共小题〕．〔•枣庄〕如下图，杠杆处于平衡状态，假如将物体和同时向靠近支点的方向挪动一样的间隔，以下推断正确的选项是〔〕．杠杆仍能平衡．杠杆不能平衡，右端下沉．杠杆不能平衡，左端下沉．无法推断．〔•厦门〕用细绳系住厚度不匀称的木板的处，木板恰好处于静止状态，且上外表保持程度．如下图，两玩具车同时从点旁边分别向木板的两端匀速运动，要使木板在此过程始终保持平衡，必需满意的条件是〔〕．两车的质量相等．两车的速度大小相等．质量较小的车速度较大．两车同时到达木板两端．〔•常州〕如下图，为轻质杠杆，可绕支点自由转动，在端施加一个动力使杠杆在程度位置平衡，该杠杆〔〕．肯定是省力杠杆．肯定是费劲杠杆．肯定是等臂杠杆．以上状况都有可能．〔•孝感〕如下图是汽车起重机的示意图，当用它从水中吊起重物时，以下说法正确的选项是〔〕．汽车轮胎有花纹是为了削减行驶过程中的摩擦力．此吊车运用了杠杆原理，此杠杆为费劲杠杆．汽车固定后，吊起重物后及没有吊起重物相比，对地面的压强变小．将货物从水中匀速吊起时，出水过程中，拉力渐渐变小．〔•滨州〕依据工作须要选择相宜的工具是劳动者的根本技能．要剪断铁丝等较硬的物体，以下图中的种剪刀应选择〔〕．〔•丽水〕汽车刹车原理图如下图，连着刹车踏板的金属杆是一根能绕点转动的杠杆，当驾驶员踩下刹车踏板时，刹车油受到挤压从而推动活塞向左移，活塞挤压刹车卡钳夹紧刹车盘产生摩擦力使车辆减速，当行驶中的汽车刹车时，以下分析正确的选项是〔〕．刹车盘的温度不会上升．连着刹车踏板的金属杆是费劲杠杆．刹车卡钳把刹车盘夹得越紧，摩擦力越大．脚踩刹车踏板时，刹车踏板对脚没有力的作用．〔•玉林〕如下图，重力为的匀称木棒竖直悬于点，在其下端施一始终垂直于棒的拉力，让棒缓慢转到图中虚线所示位置，在转动的过程中〔〕．动力臂渐渐变大．阻力臂渐渐变大．动力保持不变．动力渐渐减小．〔•济南〕为了探究杠杆的平衡条件，物理老师带来了一个自制杠，从其上找一点用支架支起来，如下图．当小强依次在杠杆上的、、等各点施加一个向下的力时，发觉越来越简洁提起水桶．依据这一试验现象大家提出的以下四个问题中，其中最有探究价值且易于探究的科学问题是〔〕．水桶重和位置不变，杠杆平衡时，为什么施力点离支点越远就越省力？．水桶重和位置不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？．阻力和阻力臂不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？．杠杆平衡时，动力和动力臂、阻力和阻力臂之间存在着怎样的关系？．〔•深圳模拟〕中国语言丰富多彩，其中蕴含着很多物理学问，以下对应的物理学问不正确的选项是〔〕．四两拨千斤﹣﹣杠杆原理．落叶归根﹣﹣地球旁边的物体总是受到重力作用．磨刀不误砍柴功﹣﹣减小受力面积可以增大压强．站着不如躺着﹣﹣躺着对地面的压力比站立时小．〔•杭州模拟〕在一次校运动会，小明骑一质量为的独轮车，以速度匀速通过一重为、长为的程度独木桥，独木桥的两端由两根竖直支柱、支撑着，如下图．设独轮车骑上端支柱处为初始时刻〔〕，下面哪一个图正确地表示了端支柱所受压力刚好间的函数关系？〔不考虑独木桥的形变〕〔〕．〔•黑河〕用两个一样的滑轮组成的滑轮组固定在天花板上，如下图，当匀速提升物体时，绳子自由端的拉力，物体挪动的速度为，每个滑轮重，忽视绳重和摩擦，以下说法正确的选项是〔〕．绳子自由端挪动的速度为．物体的重力为．该滑轮组的机械效率为．拉力的功率为．〔•常德〕如下图，用滑轮组把重为的货物提到高的楼上，所用拉力为，那么总功和滑轮组的机械效率分别是〔〕．〔•泉州模拟〕不计摩擦和绳重，用图所示的甲、乙两个一样的滑轮组，提升不同数量的同种钩码，那么它们的机械效率〔〕．η甲＞η乙．η甲＜η乙．η甲η乙．无法比较．〔•槐荫区三模〕如下图，用质量一样的滑轮分别将质量一样的甲、乙两物体匀速提升一样的高度，所用的拉力分别为甲、乙，两装置的机械效率分别为η甲、η乙．不计绳重及摩擦，且动滑轮重力动小于物体重力物，那么以下关系正确的选项是〔〕．甲装置的机械效率大于乙装置的机械效率．甲装置的机械效率等于乙装置的机械效率．甲图中的拉力等于乙图中的拉力．甲图中的拉力小于乙图中的拉力．〔•淄博二模〕如下图，用一个重为的动滑轮来提升物体，在实际工作中匀速竖直向上的拉力为，那么动滑轮的机械效率〔〕．肯定等于．肯定等于．肯定小于．可能大于．〔•沛县校级模拟〕如下图，用动滑轮把一个物体匀速拉起，不计摩擦，那么以下说法中正确的选项是〔〕．拉起的物体质量越大，机械效率越髙．动滑轮的质量越大，机械效率越高．拉起物体的速度越大，机械效率越髙．物体被拉起的越高，机械效率越高．〔•建邺区一模〕如下图，重为的物体在竖直向上且大小为的拉力作用下，内匀速上升．以下说法中正确的选项是〔〕．绳子自由端挪动的速度是．不计绳重和摩擦，那么动滑轮重．该动滑轮的机械效率为．假设提升物体的速度增大，那么机械效率也会增大．〔•郑州二模〕如下图，某同学用的平行于斜面的拉力将重为的物体匀速拉上长、高的斜面，对此，以下说法中正确的选项是〔〕．运用斜面可以省力、削减做功．拉物体的速度越快，斜面的机械效率越高．物体沿斜面匀速上升时动能转化为重力势能．该斜面的机械效率是．〔•孝南区校级模拟〕如下图，斜面长为，高为，现将重为的物体沿斜面对上从底端匀速拉到顶端，假设拉力为，拉力的功率为，那么有关计算错误的选项是〔〕．斜面的机械效率为．拉力做的总功为．提升物体所做的有用功为．物体由斜面底端运动到顶端时间．〔•武汉模拟〕如图，在程度拉力的作用下，使物体沿程度面以速度向右匀速运动了间隔，假设物重为，平面对物体的摩擦力为．以下说法不正确的选项是〔〕．有用功的功率为．拉力做功的功率为．装置的机械效率为．额外功为〔﹣〕二．选择题〔共小题〕．〔•云南〕如下图，小刚用的拉力在内把重的物体匀速提升了，滑轮的机械效率是，拉力的功率是．．〔•河北〕假期，小明坐客车去旅游．当客车行驶到高速马路保持车距标识牌处时，恰好后面一辆小汽车行驶到客车旁．此时客车上速度计显示为．当客车匀速行驶到标识牌处时，小汽车匀速行驶到了标识牌处，小汽车〔选填“已经〞或“没有〞〕超速；假设此时小汽车的功率为，它的牵引力为．以小汽车为参照物，客车是向〔选填“前〞或“后〞〕运动的．〔此时高速路段限定小汽车最高速度为〕．．〔•广州〕小球在没有空气阻力的状况下，沿无摩擦轨道运动．〔〕如下图，小球从点静止释放，小球到达点时速度是否为零？．〔〕将轨道段改为程度，如下图，小球仍从点静止释放，小球经过点时的机械能大于、小于还是等于其在点的机械能？．以小球经过点时为计时起点，大致画出小球在段运动的速度﹣时间图线．．〔•黄冈校级自主招生〕如图、所示，安静的湖面上有两艘小船，绳的一端拴在甲船上，绕过乙船上的滑轮，站在船上或岸上的人用的力拉绳子的自由端．假如、图中甲船在内向右匀速挪动了，同时乙船向左挪动了，那么、图中人拉绳子的功率分别为及．．〔•南开区一模〕在探究滑轮组的机械效率试验中赵亮同学连成了如下图的滑轮组，并分别测出了试验数据．钩码重力钩码上升的高度拉力绳端挪动的间隔〔〕依据以上表格中数据，试验过程中，此滑轮组的机械效率为．〔〕赵亮用此滑轮组匀速提起重为的物体上升，所用时间为，拉力的大小为，那么的功率．〔用本小题中字母表示〕．〔•绩溪县模拟〕如下图，斜面长，高，用大小为沿斜面对上的拉力，将重的铁块从底端匀速拉到顶端，斜面的机械效率为；假设仅使倾角θ渐渐增大，沿斜面对上的拉力将渐渐〔选填“增大〞、“不变〞或“减小〞〕．四．解答题〔共小题〕．〔•遂宁〕某爱好小组用如图甲所示的滑轮组〔物体及动滑轮用绳子连接〕匀速拉动放在同一程度面上的不同物体，物体受到的摩擦力从开始渐渐增加，直到组装滑轮组的绳子被拉断，每次物体拉动的间隔均为．通过试验绘出了该滑轮组机械效率随物体受到摩擦力大小变更的关系图象如图乙．〔不计绳重和绳及滑轮间的摩擦〕求：〔〕动滑轮重力；〔〕当滑轮组的机械效率为，物体以的速度匀速运动时，该滑轮组的有用功率；〔〕一个重的同学利用该滑轮组，想单独用竖直向下的力拉断绳子，请你通过计算分析他能否实现．．〔•乳源县校级模拟〕现有重的木箱，小李同学想把它搬到高为、长为的斜面上，如下图，他站在斜面上，沿斜面对上用的拉力使木箱以的速度匀速从斜面底端到达斜面顶端．求：〔〕小李同学拉木箱的做的功和功率是多大？〔〕该斜面的机械效率是多少？年月日赵明的初中物理组卷参考答案及试题解析一．选择题〔共小题〕．〔•枣庄〕如下图，杠杆处于平衡状态，假如将物体和同时向靠近支点的方向挪动一样的间隔，以下推断正确的选项是〔〕．杠杆仍能平衡．杠杆不能平衡，右端下沉．杠杆不能平衡，左端下沉．无法推断【考点】杠杆的平衡条件．【专题】简洁机械．【分析】依据杠杆原来处于平衡状态，利用图示杠杆的力臂关系，依据杠杆平衡条件得到物体的质量大小关系；依据条件的变更，分别表示出杠杆作用两边的力矩：力和力臂的乘积．比较力矩的大小，即可确定杠杆是否平衡．【解答】解：原来杠杆在程度位置处于平衡状态，此时作用在杠杆上的力分别为物体、的重力，其对应的力臂分别为、，依据杠杆的平衡条件可得：，由图示可知，＞．所以＜，当向支点挪动一样的间隔△时，两边的力臂都减小△，此时左边为：〔﹣△〕﹣△，右边为：〔﹣△〕﹣△，由于＜，所以△＜△；所以：﹣△＞﹣△．因此杠杆将向悬挂物体的一端即左端倾斜．应选．【点评】依据杠杆第一次处于平衡状态，利用杠杆的平衡条件，得到物体、的质量大小关系，然后依据如今的条件表示两者力矩，利用推导出物体的质量关系，结合力臂的变更，得出两个力矩的大小关系，从而确定杠杆的偏转方向．这是此题的解题思路．．〔•厦门〕用细绳系住厚度不匀称的木板的处，木板恰好处于静止状态，且上外表保持程度．如下图，两玩具车同时从点旁边分别向木板的两端匀速运动，要使木板在此过程始终保持平衡，必需满意的条件是〔〕．两车的质量相等．两车的速度大小相等．质量较小的车速度较大．两车同时到达木板两端【考点】杠杆的平衡条件．【专题】简洁机械．【分析】依据杠杆的平衡条件分析解答即可．【解答】解：木板原来是平衡的，两玩具车同时从点旁边分别向木板的两端匀速运动，假设保持木板平衡依据杠杆的平衡条件：即：，、两车的质量相等，速度不同那么不能平衡，故错误；、车的速度大小相等，质量不同不能平衡，故错误；、质量较小的车速度较大，故正确；、须满意及两端距支点间隔相等才能平衡，故错误．应选．【点评】此题考察了速度、重力和杠杆平衡条件的应用，正确分析出杠杆上的五个要素是解题的关键所在．．〔•常州〕如下图，为轻质杠杆，可绕支点自由转动，在端施加一个动力使杠杆在程度位置平衡，该杠杆〔〕．肯定是省力杠杆．肯定是费劲杠杆．肯定是等臂杠杆．以上状况都有可能【考点】杠杆的分类．【专题】简洁机械．【分析】运用杠杆时，假如动力臂大于阻力臂，为省力杠杆；假如动力臂等于阻力臂，为等臂杠杆；假如动力臂小于阻力臂，为费劲杠杆；因为在点用力的方向不确定，所以其省费劲状况要依据用力的方向确定．据此分析．【解答】解：点力的方向不同，力臂的大小那么不同，不能确定动力臂及阻力臂的大小关系，所以此时杠杆可能省力，可能费劲，可能既不省力也不费劲．故不符合题意，符合题意．应选．【点评】此题考察了学生对杠杆平衡条件、杠杆的分类的理解及驾驭，会画力臂扶植分析是此题的关键．．〔•孝感〕如下图是汽车起重机的示意图，当用它从水中吊起重物时，以下说法正确的选项是〔〕．汽车轮胎有花纹是为了削减行驶过程中的摩擦力．此吊车运用了杠杆原理，此杠杆为费劲杠杆．汽车固定后，吊起重物后及没有吊起重物相比，对地面的压强变小．将货物从水中匀速吊起时，出水过程中，拉力渐渐变小【考点】杠杆的分类；增大或减小摩擦的方法；压强大小比较．【专题】重力、弹力、摩擦力；压强、液体的压强；简洁机械．【分析】〔〕影响摩擦力大小的因素有：压力和接触面的粗糙程度．增大摩擦的方法有：增大压力、增大接触面的粗糙程度；减小摩擦的方法有：减小压力、使接触面变光滑即减小接触面的粗糙程度、变滑动为滚动、加光滑油、使两接触面分开．〔〕依据动力臂和阻力臂的关系分析是省力杠杆、等臂杠杆、费劲杠杆；〔〕接触面积不变，货物增多，相当于增加了对地面的压力，依据公式可知对地面压强的变更；〔〕分析货物在出水过程中的受力，依据受力推断拉力的变更状况．【解答】解：、汽车轮胎上做有凹凸不平的花纹是通过增大接触面的粗糙程度的方法增大摩擦力，故错误；、吊臂在运用过程中动力臂小于阻力臂，是费劲杠杆，费劲但可以省间隔，故正确；、当这辆汽车装载一些货物时，对地面的压力增大，接触面积不变，依据公式可知对地面压强变大，故错误；、货物在出水过程中受到竖直向下的重力和直向拉力、浮力，满意浮，出水过程中浮力减小，重力不变，所以拉力变大，故错误．应选．【点评】此题考察了减小摩擦力的方法、增大摩擦力的方法、杠杠的分类、压强大小的推断、受力分析、浮力，是一道综合题．生活到处有物理，我们要仔细视察、思索我们生活中的物理现象．．〔•滨州〕依据工作须要选择相宜的工具是劳动者的根本技能．要剪断铁丝等较硬的物体，以下图中的种剪刀应选择〔〕【考点】杠杆的分类．【专题】简洁机械．【分析】要剪开较硬的东西，应当选择省力杠杆，而省力杠杆的动力臂大于阻力臂．【解答】解：、、图中剪刀的动力臂小于阻力臂，是费劲杠杆，故都不符合题意；、此剪刀的动力臂远大于阻力臂，是省力杠杆，符合题意；应选．【点评】解决此类题目的关键是熟识常用工具的运用特点，并结合杠杆的分类方法选择相宜的杠杆．．〔•丽水〕汽车刹车原理图如下图，连着刹车踏板的金属杆是一根能绕点转动的杠杆，当驾驶员踩下刹车踏板时，刹车油受到挤压从而推动活塞向左移，活塞挤压刹车卡钳夹紧刹车盘产生摩擦力使车辆减速，当行驶中的汽车刹车时，以下分析正确的选项是〔〕．刹车盘的温度不会上升．连着刹车踏板的金属杆是费劲杠杆．刹车卡钳把刹车盘夹得越紧，摩擦力越大．脚踩刹车踏板时，刹车踏板对脚没有力的作用【考点】杠杆的分类；力作用的互相性；摩擦力大小的影响因素．【专题】运动和力；重力、弹力、摩擦力；简洁机械．【分析】抑制摩擦做功时，机械能转化为内能；动力臂大于阻力臂的杠杆是省力杠杆，动力臂小于阻力臂的杠杆是费劲杠杆，动力臂等于阻力臂的杠杆是等臂杠杆；摩擦力的大小及压力和接触面的粗糙程度有关，压力越大，接触面越粗糙，摩擦力越大；力的作用是互相的，施力物体在施力的同时也会受到受力物体的相反作用力．【解答】解：、刹车时，刹车卡钳夹紧刹车盘产生摩擦力使车辆减速，此过程中抑制摩擦做功将机械能转化为内能，所以刹车盘的温度会上升，故错误；、由图，点为支点，活塞对金属杆的力是阻力，脚对刹车踏板的力是动力，且动力臂大于阻力臂，所以这是一个省力杠杆，故错误；、刹车卡钳把刹车盘夹得越紧，压力越大，摩擦力越大，故正确；、力的作用是互相的，脚踩刹车踏板时，刹车踏板对脚也有力的作用，故错误．应选．【点评】此题考察了能量转化、杠杆类型的识别、摩擦力的影响因素和力的作用是互相的相识和理解，驾驭这些根底学问是关键．．〔•玉林〕如下图，重力为的匀称木棒竖直悬于点，在其下端施一始终垂直于棒的拉力，让棒缓慢转到图中虚线所示位置，在转动的过程中〔〕．动力臂渐渐变大．阻力臂渐渐变大．动力保持不变．动力渐渐减小【考点】杠杆的动态平衡分析．【专题】简洁机械．【分析】先确定阻力臂、动力臂的变更，然后依据杠杆平衡的条件〔动力乘以动力臂等于阻力乘以阻力臂〕分析动力的变更．【解答】解：、由图示可知，木棒是一个杠杆，力是动力，力始终垂直及木棒，那么木棒的长度是动力臂，木棒长度保持不变，动力臂保持不变，故错误；、木棒的重力是阻力，阻力大小不变，木棒在竖直位置时，重力的力臂为，转过θ角后，重力力臂〔阻力臂〕渐渐增大，故正确；、：、保持不变，渐渐变大，由杠杆平衡条件：可知，动力渐渐增大，故错误；应选．【点评】此题考察了杠杆平衡条件的应用，知道杠杆平衡的条件，会娴熟应用杠杆平衡的条件分析问题解决问题是关键．．〔•济南〕为了探究杠杆的平衡条件，物理老师带来了一个自制杠，从其上找一点用支架支起来，如下图．当小强依次在杠杆上的、、等各点施加一个向下的力时，发觉越来越简洁提起水桶．依据这一试验现象大家提出的以下四个问题中，其中最有探究价值且易于探究的科学问题是〔〕．水桶重和位置不变，杠杆平衡时，为什么施力点离支点越远就越省力？．水桶重和位置不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？．阻力和阻力臂不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？．杠杆平衡时，动力和动力臂、阻力和阻力臂之间存在着怎样的关系？【考点】探究杠杆的平衡条件试验．【专题】探究型试验综合题．【分析】依据杠杆平衡条件动力×动力臂阻力×阻力臂分析即可．【解答】解：水桶重和位置不变，即阻力和阻力臂不变，当小强依次在杠杆上的、、等各点施加一个向下的力时，力臂不断增大，发觉越来越简洁提起水桶，说明力越来越小，故此试验最有探究价值且易于探究的科学问题是阻力和阻力臂不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？．应选．【点评】此类问题是考察对试验探究中的提出问题环节的理解及驾驭状况，提出问题是科学探究过程的首个重要环节，也是物理科学探讨中重要的一个环节．．〔•深圳模拟〕中国语言丰富多彩，其中蕴含着很多物理学问，以下对应的物理学问不正确的选项是〔〕．四两拨千斤﹣﹣杠杆原理．落叶归根﹣﹣地球旁边的物体总是受到重力作用．磨刀不误砍柴功﹣﹣减小受力面积可以增大压强．站着不如躺着﹣﹣躺着对地面的压力比站立时小【考点】杠杆及其五要素；重力；增大压强的方法及其应用．【专题】应用题．【分析】解答此题须要先仔细分析俗语中用到的物理学问，然后及所给的物理学问相比照．【解答】解：、当动力臂大于阻力臂时，杠杆是省力的，“四两拨千斤〞正是应用了省力杠杆的原理，故正确，不符合题意；、“落叶〞由于受到竖直向下的重力作用，最终会落到地面上，故正确，不符合题意；、刀磨后变得锐利，是应用减小受力面积来增大压强的原理，故正确，不符合题意；、人无论站着还是躺着，对地面的压力都等于自身的重力，是不变的，但受力面积增大了，对地面的压强减小，所以人感觉舒适，故错误，符合题意．应选．【点评】该题考察了杠杆、重力、压强等多个学问点，要求学生可以从现象的形成来确定对应的物理学问．．〔•杭州模拟〕在一次校运动会，小明骑一质量为的独轮车，以速度匀速通过一重为、长为的程度独木桥，独木桥的两端由两根竖直支柱、支撑着，如下图．设独轮车骑上端支柱处为初始时刻〔〕，下面哪一个图正确地表示了端支柱所受压力刚好间的函数关系？〔不考虑独木桥的形变〕〔〕【考点】杠杆的平衡分析法及其应用．【专题】应用题；压轴题．【分析】对独木桥进展受力分析：支柱对程度独木桥的支持力为、，程度独木桥受到重力为，独轮车对独木桥的压力〔大小等于独轮车重加上人重〕，假设以为支点，的力臂为、的力臂为、压力的力臂为，依据杠杆平衡条件可得及的关系式，而压力及支持力是一对互相作用力，大小相等，也就得出端支柱所受压力′刚好间的关系式，由此推断选择．【解答】解：重为、长为的程度独木桥的两端由两根竖直支柱、支撑着，分别对程度独木桥的支持力为、，程度独木桥受到重力为，独轮车对独木桥的压力为〔人〕．以为支点，依据杠杆平衡条件：〔人〕，∴〔人〕，∵压力及支持力是一对互相作用力，∴′〔人〕，由此可知端支柱所受压力′刚好间是一条一次函数的图象〔不经过原点〕．应选．【点评】此题考察了杠杆平衡条件的应用，要学会及数学图象相结合来解决物理问题．．〔•黑河〕用两个一样的滑轮组成的滑轮组固定在天花板上，如下图，当匀速提升物体时，绳子自由端的拉力，物体挪动的速度为，每个滑轮重，忽视绳重和摩擦，以下说法正确的选项是〔〕．绳子自由端挪动的速度为．物体的重力为．该滑轮组的机械效率为．拉力的功率为【考点】滑轮〔组〕的机械效率；功率的计算．【专题】应用题；功、功率、机械效率．【分析】〔〕由图可知，运用滑轮组承担物重的绳子股数，那么，绳子自由端挪动间隔为物体上升速度的倍；〔〕忽视绳重和摩擦，知道拉力和动滑轮重，利用〔物轮〕求物重大小；〔〕利用η计算滑轮组的机械效率；〔〕利用计算拉力的功率．【解答】解：由图可知，．、绳子自由端挪动的速度′×，故正确；、忽视绳重和轴摩擦，〔物动滑轮〕，即〔物〕，所以物，故错误；、滑轮组的机械效率：η≈，故错误；、拉力的功率：′×，故错误．应选．【点评】此题考察了学生对滑轮组特点的驾驭和运用，此题关键：一是的确定〔干脆从动滑轮上引出的绳子股数〕，二是忽视绳重和轴摩擦，拉力〔物动滑轮〕三是正确利用计算功率．．〔•常德〕如下图，用滑轮组把重为的货物提到高的楼上，所用拉力为，那么总功和滑轮组的机械效率分别是〔〕【考点】滑轮〔组〕的机械效率．【专题】功、功率、机械效率．【分析】物体重和上升的高度，依据公式可求有用功，拉力和动滑轮上绳子的段数，依据公式可求总功，有用功及总功的比值就等于机械效率．【解答】解：有用功有用×，动滑轮上有三段绳子，所以拉力挪动的间隔是物体上升高度的倍，×总功总×．机械效率η××≈，错误，正确．应选．【点评】此题考察有用功、总功、机械效率的计算，关键是公式的应用，难点是动滑轮上绳子的段数的分析．．〔•泉州模拟〕不计摩擦和绳重，用图所示的甲、乙两个一样的滑轮组，提升不同数量的同种钩码，那么它们的机械效率〔〕．η甲＞η乙．η甲＜η乙．η甲η乙．无法比较。

1.小明同学在探究“阻力对物体运动影响”的实验时，利用如图甲所示的装置，实验中该同学先后三次将同一小车放在同一斜面上的同一高度，然后分别用不同的力推了一下小车，使其沿斜面向下运动，先后在水平桌面上铺上毛巾、棉布、木板，使水平面的粗糙程度越来越小，观察小车移动的距离，从而得出阻力和运动的关系．
（1）在实验操作中有一处明显的错误是（不必解释错误的原因）
3.某同学在研究重力跟质量的关系时，分别把钩码依次挂在测力计上测出重力大小．
钩码质量m/g
100
200
300
400
500
重力G/N
1
2
3
4
5
（1）在实验过程中需要的测量工具是．
（2）由实验数据可得出的结论是．物体所受重力与质量的比值等于，其物理意义是．
4.为了研究影响滑动摩擦力大小的因素，某同学作了如图所示的实验．
（选填“大于”、“小于”或“等于”）汽车所受阻力，快速行驶的汽车刹车后，由于
还会继续前进一段距离．
33.在水平桌面上有一重10N的长方体．用4N的水平拉力向右拉，长方体静止不动，此时它所受的摩擦力为N；拉力增大至6N时长方体做匀速直线运动此时摩擦力大小N；若拉力增大至8N时长方体所受的摩擦力为N．
34.如图所示，一个小孩沿水平方向用力推静止在水平地面上的小汽车，但没能推动，则此时小孩对车的推力（“大于”、“等于”、“小于”）车受到的阻力．
A．小球不受力B．小球受平衡力C．小球受非平衡力D．小球只受重力
26．建筑工人砌墙时常利用来检查所砌的墙壁是否．所利用的原理是.
27.汽车在平直公路上匀速行驶，设驱动轮在后，则前轮和后轮受到的摩擦力的方（ ）
A．都向前B．都向后C．前轮向前，后轮向后D．前轮向后，后轮向前

杠杆与滑轮练习题一、选择题1. 杠杆的五要素包括：A. 支点、力臂、动力、阻力、杠杆B. 支点、力臂、动力、阻力、平衡C. 支点、力臂、动力、阻力、作用点D. 支点、力臂、动力、阻力、力矩2. 以下哪种情况，杠杆处于平衡状态？A. 动力臂大于阻力臂B. 动力小于阻力C. 动力臂等于阻力臂D. 动力等于阻力3. 滑轮组中，动滑轮的作用是：A. 改变力的方向B. 改变力的大小C. 同时改变力的方向和大小D. 增加摩擦力4. 使用定滑轮时，以下说法正确的是：A. 可以省力B. 可以改变力的方向C. 不能省力，但可以改变力的方向D. 不能省力，也不能改变力的方向5. 以下哪种滑轮是省力杠杆？A. 定滑轮B. 动滑轮C. 滑轮组D. 以上都不是二、填空题6. 杠杆的平衡条件是_________。

7. 一个杠杆的动力臂是阻力臂的两倍，那么动力是阻力的_________。

8. 滑轮组由_________和_________组成。

9. 使用动滑轮可以省力，但需要_________。

10. 定滑轮实质上是一个等臂杠杆，它的作用是_________。

三、判断题11. 动力臂大于阻力臂的杠杆是省力杠杆。

（）12. 滑轮组的省力情况取决于动滑轮的数量。

（）13. 定滑轮不能省力，但可以改变力的方向。

（）14. 动滑轮的实质是一个动力臂是阻力臂两倍的省力杠杆。

（）15. 杠杆的分类是根据动力臂和阻力臂的相对大小来划分的。

（）四、简答题16. 简述杠杆的分类及其特点。

17. 解释为什么使用滑轮组可以省力。

18. 描述定滑轮和动滑轮在实际应用中的区别。

五、计算题19. 假设有一个杠杆，其动力臂是阻力臂的3倍，动力是200N，求阻力的大小。

20. 如果使用一个动滑轮，已知施加的力是100N，物体的重力是500N，计算物体被提升的高度。

六、应用题21. 某工厂需要提升一个重1000N的货物，使用一个由两个动滑轮和一个定滑轮组成的滑轮组，求需要施加的最小力是多少？22. 描述在建筑工地上，如何利用杠杆原理来移动一块重物。

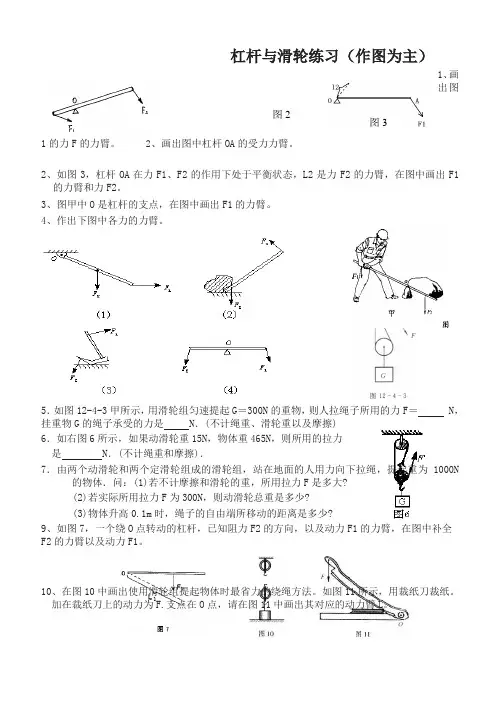

杠杆与滑轮练习（作图为主）
1、画
出图
1的力F 的力臂。

2、画出图中杠杆OA 的受力力臂。

2、如图3，杠杆OA 在力F1、F2的作用下处于平衡状态，L2是力F2的力臂，在图中画出F1的力臂和力F2。

3、图甲中O 是杠杆的支点，在图中画出F1的力臂。

4、作出下图中各力的力臂。

5．如图12-4-3甲所示，用滑轮组匀速提起G ＝300N 的重物，则人拉绳子所用的力F ＝ N ，挂重物G 的绳子承受的力是 N ．(不计绳重、滑轮重以及摩擦)
6．如右图6所示，如果动滑轮重15N ，物体重465N ，则所用的拉力
是 N ．(不计绳重和摩擦)．
7．由两个动滑轮和两个定滑轮组成的滑轮组，站在地面的人用力向下拉绳，提起重为1000N
的物体．问：(1)若不计摩擦和滑轮的重，所用拉力F 是多大?
(2)若实际所用拉力F 为300N ，则动滑轮总重是多少?
(3)物体升高0.1m 时，绳子的自由端所移动的距离是多少?
9、如图7，一个绕O 点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补全F2的力臂以及动力F1。

10、在图10中画出使用滑轮组提起物体时最省力的绕绳方法。

如图11所示，用裁纸刀裁纸。

加在裁纸刀上的动力为F.支点在O 点，请在图11中画出其对应的动力臂L 。

图 2 图3。

初三物理杠杆滑轮练习题在初三物理学习中，杠杆和滑轮是非常重要的两个概念。

它们在解决物理问题中起到了至关重要的作用。

下面将提供一些物理杠杆和滑轮的练习题，以帮助学生深入理解这两个概念并提高解决问题的能力。

练习题1：杠杆问题1. 在一个平衡杠杆上，两个物体分别位于杠杆的两端。

左端的质量为2kg，距离支点的距离为4m。

右端的质量为5kg，距离支点的距离为x米。

求x的值。

解析：根据杠杆的平衡条件，左端的力矩等于右端的力矩，即2kg* 4m = 5kg * x。

解得x = 1.6m。

练习题2：滑轮问题2. 在一个滑轮系统中，两个物体分别悬挂在两个滑轮的两端。

左侧滑轮的半径为0.5m，右侧滑轮的半径为1m。

左侧物体的质量为4kg，左右两侧绳子不可伸长或收缩。

求右侧物体的质量。

解析：根据滑轮的性质，相连的物体悬挂在不可伸长或收缩的绳子上，左右两侧的拉力相等。

由于左侧滑轮的半径是右侧滑轮的二倍，根据力矩平衡条件，可得4kg * g * 0.5m = M * g * 1m，解得右侧物体的质量M为2kg。

练习题3：杠杆和滑轮混合问题3. 在一个杠杆和滑轮组成的复杂系统中，左端悬挂着一个重锤，右端悬挂着一个物体。

左端重锤的质量为8kg，右端物体的质量为4kg。

左杠杆臂的长度为2m，右杠杆臂的长度为4m。

右侧滑轮的半径为0.5m。

系统处于平衡状态，求右侧滑轮的拉力。

解析：首先根据杠杆的平衡条件，左边的力矩等于右边的力矩。

即8kg * g * 2m = 4kg * g * 4m + T * 0.5m，其中T表示右侧滑轮的拉力。

解得T = 48N。

通过以上这些练习题，我们可以看到杠杆和滑轮在物理学习中的重要性。

掌握了杠杆和滑轮的原理和运用，不仅能够很好地解决物理问题，还可以通过它们来解释和理解自然界中的现象。

然而，这些习题只是一部分，初三物理杠杆和滑轮的知识还远远不止于此。

在未来的学习中，同学们还需要进一步学习相关的公式和定律，并进行更加复杂的问题解析和应用。

初中物理杠杆、滑轮组、压强、浮力综合计算题(含答案)1、这是一道起重机的综合计算题。

题目要求计算货箱在不同高度时的压强、起重机做功的大小以及为了使起重机不倾倒所需的铁块质量。

在计算过程中，需要运用物理学中的杠杆原理、滑轮组原理、压强和浮力等知识。

2、这是一道关于滑轮组机械效率的计算题。

题目要求计算小明的体重和滑轮组的机械效率，以及在改变滑轮组绕绳方法后所需的力。

在计算过程中，需要运用物理学中的滑轮组原理、机械效率公式和压力平衡原理等知识。

3、这是一道关于杠杆平衡和浮力的综合计算题。

题目要求计算力的大小、合金块的密度以及合金块在水中沉底后的压强。

在计算过程中，需要运用物理学中的杠杆原理、浮力原理、压力平衡原理和密度公式等知识。

4、这是一道关于电动机功率和机械效率的计算题。

题目要求计算滑轮组的机械效率、电动机拉动钢丝绳的功率以及横梁上提起重物时支持力增加的大小。

在计算过程中，需要运用物理学中的机械效率公式、动能定理和力的平衡原理等知识。

5、图25是液压汽车起重机从水中打捞重物的示意图。

起重机通过卷扬机C和钢丝绳将重物提升出水。

被打捞的重物体积为0.5m³。

在打捞前起重机对地面的压强为p1=2.0×10⁷Pa，在物体在水中匀速上升时起重机对地面的压强为p2=2.375×10⁷Pa，物体完全出水后起重机对地面的压强为p3=2.5×10⁷Pa。

假设起重时柱塞沿竖直方向，物体出水前、后柱塞对吊臂的支撑力分别为N1和N2，N1与N2之比为19:24.重物出水后上升的速度为v=0.45m/s。

求：（1）被打捞物体的重力；（2）被打捞的物体浸没在水中上升时，滑轮组AB的机械效率；（3）重物出水后，卷扬机牵引力的功率。

256、某桥梁施工队的工人用如图24所示的滑轮组匀速打捞沉在水中的工件。

已知工件的质量为100kg，工人的质量为70kg。

工件打捞出水面前与工件完全被打捞出水后工人对地面的压力之比为15:2，工件在水中时，滑轮组的机械效率为60%。

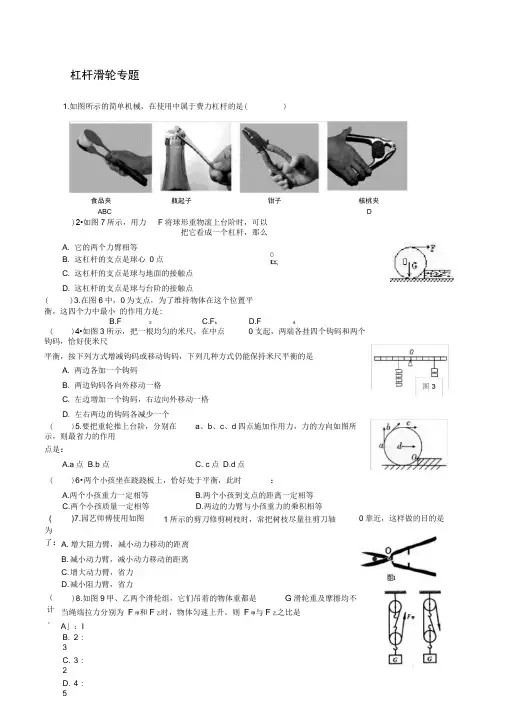

8题F 将球形重物滚上台阶时，可以把它看成一个杠杆，那么 A. 它的两个力臂相等 B. 这杠杆的支点是球心 0点 C. 这杠杆的支点是球与地面的接触点 D. 这杠杆的支点是球与台阶的接触点( )3.在图6中，0为支点，为了维持物体在这个位置平衡，这四个力中最小 的作用力是:( )4•如图3所示，把一根均匀的米尺，在中点 0支起，两端各挂四个钩码和两个钩码，恰好使米尺平衡，按下列方式增减钩码或移动钩码，下列几种方式仍能保持米尺平衡的是A. 两边各加一个钩码B. 两边钩码各向外移动一格C. 左边增加一个钩码，右边向外移动一格D. 左右两边的钩码各减少一个 ( )5.要把重轮推上台阶，分别在 a 、b 、c 、d 四点施加作用力，力的方向如图所示，则最省力的作用 点是：A.a 点B.b 点C. c 点D.d 点()6•两个小孩坐在跷跷板上，恰好处于平衡，此时 ：A.两个小孩重力一定相等B.两个小孩到支点的距离一定相等杠杆滑轮专题1.如图所示的简单机械，在使用中属于费力杠杆的是()食品夹 瓶起子 钳子 核桃夹 ABCDB.F 2C.F sD.F 4C.两个小孩质量一定相等 ( )7.园艺师傅使用如图D.两边的力臂与小孩重力的乘积相等1所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴 0靠近，这样做的目的是为了： A. 增大阻力臂，减小动力移动的距离 B. 减小动力臂，减小动力移动的距离 C. 增大动力臂，省力 D. 减小阻力臂，省力( 计。

)8.如图9甲、乙两个滑轮组，它们吊着的物体重都是G 滑轮重及摩擦均不当绳端拉力分别为 F 甲和F 乙时，物体匀速上升。

则 F 甲与F 乙之比是 A 」：I B. 2 : 3 C. 3 : )2•如图7所示，用力 08题( )9.如图所示，滑轮组的下面挂一重 1200N 的木箱A ，当拉力F 增大到300N 时，木箱仍静止在水平地面上，不计滑轮重，此时地面对木箱的支持力是A.1500NB.900NC.600ND.300N( )10.用定滑轮匀速提升重物，所用拉力的方向如图所示，不计摩擦，比较拉力 F1、F2、F3的大小:A 、F i > F 2> F 3B 、F I =F 2=F 3C 、F I V F 2V F 3D 、F 2> F 3 >F i()11.如右上图所示，人对绳的自由端拉力F 都相等，且物体处于静止状态，不计滑轮重和摩擦，比 较四个物体重力，最大的是17•如果作用在杠杆上的动力是 100 N ，动力臂与阻力臂之比是 5 : 1，那么杠杆平衡时，阻力是 ________ N. 18.一辆汽车不小心陷进了泥潭中，司机按图 5所示的甲、乙两种方法安装滑轮，均可将汽车从泥潭中 拉出，如果汽车的阻力至少为 1000N,则甲图人匀速拉动汽车的拉力至少为 ___________ ，其中比较省力的是 —图。

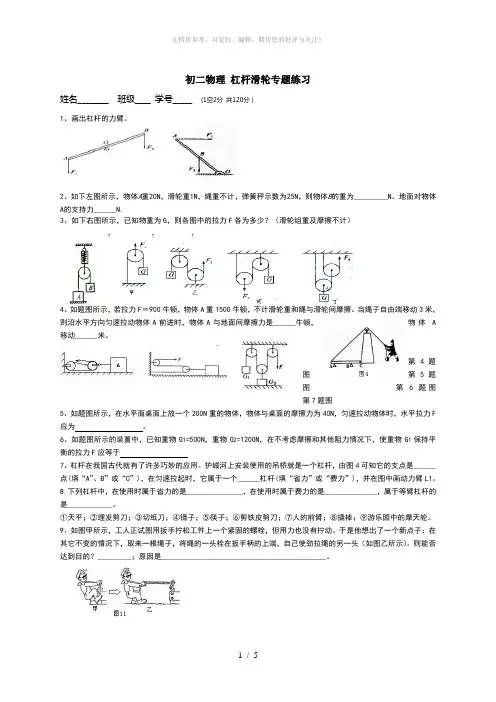

初二物理杠杆滑轮专题练习姓名________ 班级____ 学号_____ (1空2分共120分）1、画出杠杆的力臂。

2、如下左图所示，物体A重20N，滑轮重1N，绳重不计，弹簧秤示数为25N，则物体B的重为_________N。

地面对物体A的支持力______N.3、如下右图所示，已知物重为G，则各图中的拉力F各为多少？（滑轮组重及摩擦不计）________, _________, ________, _________4、如题图所示，若拉力F＝900牛顿，物体A重1500牛顿，不计滑轮重和绳与滑轮间摩擦。

当绳子自由端移动3米，则沿水平方向匀速拉动物体A前进时，物体A与地面间摩擦力是______牛顿，物体A 移动______米。

第4题图第5题图第6题图第7题图5、如题图所示，在水平面桌面上放一个200N重的物体，物体与桌面的摩擦力为40N，匀速拉动物体时，水平拉力F 应为。

6、如题图所示的装置中，已知重物G1=500N，重物G2=1200N，在不考虑摩擦和其他阻力情况下，使重物G1保持平衡的拉力F应等于7、杠杆在我国古代就有了许多巧妙的应用。

护城河上安装使用的吊桥就是一个杠杆，由图4可知它的支点是______点(填“A”、B”或“C”)，在匀速拉起时，它属于一个______杠杆(填“省力”或“费力”)，并在图中画动力臂L1。

8.下列杠杆中，在使用时属于省力的是_______________，在使用时属于费力的是______________，属于等臂杠杆的是____________。

①天平；②理发剪刀；③切纸刀；④镊子；⑤筷子；⑥剪铁皮剪刀；⑦人的前臂；⑧撬棒；⑨游乐园中的摩天轮。

9、如图甲所示，工人正试图用扳手拧松工件上一个紧固的螺栓，但用力也没有拧动。

于是他想出了一个新点子：在其它不变的情况下，取来一根绳子，将绳的一头栓在扳手柄的上端，自己使劲拉绳的另一头（如图乙所示）。

则能否达到目的？_________；原因是____________________________________________。

从图中看出： 0°＜ θ ＜90° ∴ sinθ＜ 1
要保持杠杆平衡： FA· OA＞ FB· OB，推得 FA＞ F B OB OA
答案 D 例 6 （长沙市中考试题）在图 1— 6— 6（ a）中，画出使用滑轮组提升重物时，绳子最
省力的绕法．
（a）
（ b）
图 1— 6— 6
如图 1— 6— 6（ b），绳子的绕法为最省力，则应从定滑轮开始绕起，最后承担物重的绳
力×力臂的变化＝ G× 3l ，对于右端，力×力臂的变化＝ G× 4l ，可见右端“力×力臂”减
少的多，因而杠杆右端上升，左端下沉，杠杆不再平衡．
（ 2）所设与（ 1）相同，
左侧：力×力臂的变化＝ 4G× l
求得 η＞ 100%，结果与实际情况不符．
∵ W 总＝ W 有 ＋ W 额，由于额处功的存在， W 有一定小于 W 总， η一定＜ 100% ．
答案 80%
例 11 （北京市石景山区试题）用动滑轮将 400N 的货物以 0. 5m/s 的速度匀速提高了 2m，绳端的作用力是 250N，则有用功的功率是 ________W．

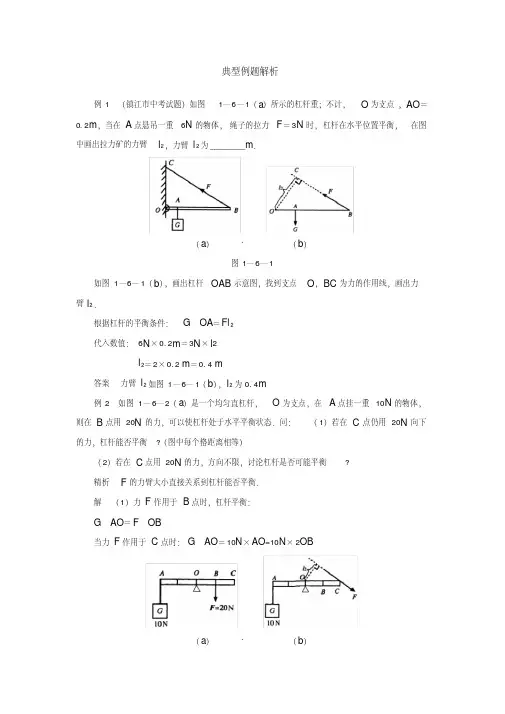

典型例题解析
例 1 （镇江市中考试题）如图 1— 6— 1（ a）所示的杠杆重；不计， O 为支点 ，AO＝ 0. 2m，当在 A 点悬吊一重 6N 的物体， 绳子的拉力 F＝ 3N 时， 杠杆在水平位置平衡， 在图 中画出拉力矿的力臂 l2，力臂 l 2 为 ________m．
（ a）
`
（ b）
摩力． n 表示与动滑轮连接的绳子根数．设： A 重 120N，A 与地面摩擦力为 30N，则拉力：
F＝ 30N ＝ 10N． 3
例 7 （南京市中考试题） 利用图 1— 6—8 中的滑轮组提升重物

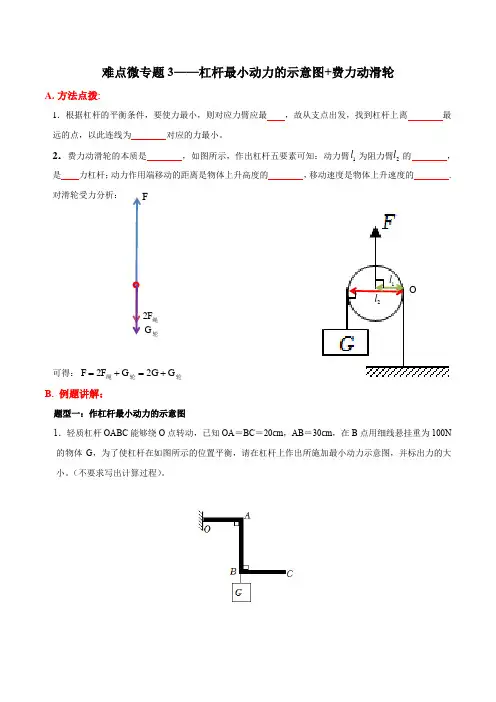

难点微专题3——杠杆最小动力的示意图+费力动滑轮A. 方法点拨:1．根据杠杆的平衡条件，要使力最小，则对应力臂应最 ，故从支点出发，找到杠杆上离 最远的点，以此连线为 对应的力最小。

2．费力动滑轮的本质是 ，如图所示，作出杠杆五要素可知：动力臂 为阻力臂 的 ，是 力杠杆；动力作用端移动的距离是物体上升高度的 ，移动速度是物体上升速度的 . 对滑轮受力分析：可得： B. 例题讲解：题型一：作杠杆最小动力的示意图1．轻质杠杆OABC 能够绕O 点转动，已知OA ＝BC ＝20cm ，AB ＝30cm ，在B 点用细线悬挂重为100N 的物体G ，为了使杠杆在如图所示的位置平衡，请在杠杆上作出所施加最小动力示意图，并标出力的大小。

（不要求写出计算过程）。

2l 1l 1l 2l 绳2F 轮G O轮轮绳G G 2G 2F F +=+=题型二：推轮子问题2．在如图所示，A是台阶的拐角点，O是圆球的球心。

要求：用最小的力将圆球推上台阶，请你画出这个最小的力F及其力臂并用字母L标明。

题型三：竖直方向费力动滑轮3．如图所示，物重G＝30N，绳的一端拴在地面，拉力F使滑轮匀速上升。

（不计绳重与摩擦）（1）若滑轮重不计，滑轮向上移动20cm，则拉力F＝N，物体上升cm。

（2）若滑轮重为2N，使物体上升20cm，则拉力F＝N，滑轮向上移动cm。

题型四：水平方向费力动滑轮4．如图所示，用200N的拉力拉着物体A在水平面上匀速向左运动，物体A与滑轮相连的绳子所受的拉力为A所受摩擦力的4倍，若不计滑轮重，绳重及滑轮装置摩擦，则物体B与底面间的摩擦力为多大？C.针对训练：题型一：作杠杆最小动力的示意图5．作出图中使杠杆AOB装置保持静止的最小动力的示意图。

题型二：推轮子问题6．如图，小科要用最小的力把一圆柱油桶推上台阶。

（1）下面四种推法中，哪种方法所需推力最小？。

（选填字母代号）（2）若已知圆柱油桶重力为G，圆木直径为1米，台阶的高度为10厘米，则最小推力F多大？题型三：竖直方向费力动滑轮7．如图所示，物重G＝10N，绳的一端拴在地面，拉力F使滑轮匀速上升。

主备人:宋明建《受力分析以及杠杆、滑轮专题训练》受力分析】【模块一,对A进行受力分析1.已知物体A重500N, A所受支持力。

并画出A受力分析图。

求出F<OON F=100N,受到拉力2.已知：A质量为30kg,(g=10N/kg)所受支持力。

A的受力分析图，并求出A画出 3 33=1N. ,Gkg/m 3.已知: V=100cm x, p=310BAA所受支持力。

的受力分析图，并求出A画出A(g=10N/kg)1000N,已知：A的重力为4.,画出A的受力分析图并求出A所受浮力。

10kg,已知：A的质量为5.A(g=10N/kg) N ?求：A的重力是多少180N, A 所受浮力为如果，A的受力分析图画出？求出绳对A的拉力是多少N3 3,kg/m X10V6.已知：=20cm3, p=3 A的质量是多少？重力是多少？求0.4N,如此时底对物体A的支持力为求物体A所受浮力？30N,重7 .已知：物体A所受浮力为20N,求A所受拉力?尸GF, A若8.匀速下滑=50N,=10N, 物体A的摩擦力？A求：墙对9.木块A、B叠放在水平桌面上一起做匀速直线运动，的受力示意图.B请画出木块.】【模块二杠杆作图0杠杆同时还受另以A,为支点质量忽略不计的杠杆挂上10N重物1.中画出，处于平衡.在图9 一个大小与F不等、竖直向上的力F作用BA.)F的示意图并标示它的大小1)F的力臂L ；( 2( BAAD| .1 •」丄•J 一q 」匚】\A_FC若在课桌的课桌的重心在如图9所示,0点,2.F在抬起时另一桌点用力,把桌腿B抬离地面没有滑动。

腿A①请在图中画出桌子所受重力的示意图以及IF点的力臂；相对于A力GF。

（选填②比较两力的大小：“大于”、“小于”、“等于”）。

3•请在图16中画出作用在“开瓶起子”上动力的力臂和阻力的FIF 2ii 示意图。

4 .在“探究杠杆的平衡条件”的实验中：①在没有挂钩码时杠杆的平衡位置如图11 （甲）所示.为使杠杆在水平位置平衡，应将杠杆左端螺母向边旋一些（选填“左“或“右”.F的力臂.3N,请在图乙中画出11②图乙中钩码重2FF作用且竖直向上的力若用一个跟，大小不等，③杠杆质量忽略不计严F的示意图并标示它的大小.11乙中画出使杠杆处于平衡.请在图1图11物体受到的重力A75.如图所示，物体A静止在斜面上，请在图中画出G和斜面对它的支持力F的示意图。

初三物理杠杆与滑轮练习题杠杆和滑轮是物理学中重要的力学工具，在解决力学问题时经常会遇到。

掌握了杠杆和滑轮的原理和应用，可以帮助我们更好地理解和解决相关问题。

下面，我们将通过一些练习题来加深对杠杆和滑轮的理解。

1. 杠杆练习题(1) 若杠杆两端的力臂分别为5cm和10cm，力臂较长的一端受到的力为20N，求力臂较短一端的力是多少？解析：根据杠杆原理，在平衡条件下，杠杆两端受到的力的乘积相等。

即力臂1乘以力1等于力臂2乘以力2。

设力臂2的力为F2，则可得到以下方程：5cm × 20N = 10cm × F2400N·cm = 10cm × F2F2 = 40N因此，力臂较短一端的力为40N。

(2) 一根杠杆上有两个力F1和F2，力F1作用在杠杆的左边，力F2作用在杠杆的右边。

如果力F1为100N，力F2为50N，杠杆长度为2m，力F1的位置离杠杆左端0.5m，求力F2的位置离杠杆左端多远？解析：根据杠杆原理，在平衡条件下，杠杆两端受到的力的乘积相等。

即力臂1乘以力1等于力臂2乘以力2。

设力臂2的长度为x，可得以下方程：0.5m × 100N = x × 50N50N·m = 50N・xx = 1m因此，力F2的位置离杠杆左端1m。

2. 滑轮练习题(1) 若滑轮组有3个滑轮，要提升一个重物，一端用力F，另一端挂重物，求所需施加的力F是多少？已知滑轮组的机械优势为6。

解析：滑轮组的机械优势等于所施加的力F与挂重物的比值。

设所需施加的力F为x，则可得以下方程：x/重物的重力 = 6重物的重力 = 重物的质量 ×重力加速度代入数值并整理方程，得到：x/(m × g) = 6x = 6m × g因此，所需施加的力F为6倍重力。

(2) 若滑轮组由2个滑轮组成，要提升一个重物，一端用力F，另一端挂重物，已知所需施加的力F为200N，滑轮组的机械优势为4，求挂重物的重力是多少？解析：滑轮组的机械优势等于所施加的力F与挂重物的比值。

初二物理每周一练（第十四周）（杠杆与滑轮专题）1、小明到农村爷爷家帮爷爷挑水，已知A端的桶连同水的总重为200N，B端的桶连同水的总重为300N，扁担（重力忽略不计）的长为1.5m，如图所示，为了使扁担保持在水平位置保持平衡，则小明的肩膀O应放在高A端______m的地方．2、利用定滑轮提起重物，沿着如图所示方向的F1、F2、F3来施力拉绳子时拉力大小的关系是F 1______F2______F3（以上两空选填“=”或“≠”），这是因为F1、F2、F3的力臂______（选填“相等”或“不等”）．3、如图所示，将一根质量均匀的铁棒按4：3的比例折成直角后，一端用绞链固定在墙上，铁棒能绕O点转动，此棒重70N，若要保持此棒在如图所示位置平衡，则加在A端的最小力为N。

4、如图所示，物体重G=50N，在F=5N的拉力作用下向左匀速运动，若不计细绳与滑轮的摩擦，则物体受到地面摩擦力的大小为N，方向向．5、某同学通过仔细观察发现生活中有很多简单机械，如：手钳、剪刀、镊子、扳手、钥匙等．当把钥匙插入锁孔开锁时，钥匙就相当于________(填“杠杆”、“轮轴”、“滑轮”或“斜面”)，它是一个______(填“省力”或“费力”)的机械．6、如图,AB为轻质杠杆，O为悬点，放在水平面上的物体M用细线悬挂在杠杆A端．已知OA：OB=1：2，M的密度为3×103kg/m3，体积为8×10﹣3m3．物体的重力为____N.当B端悬挂一个质量为10kg 重物时，杠杆水平平衡，则物体M对水平面的压力为N（g取10N/kg）．7、小金将长为0.6米、质量可忽略不计的木棒搁在肩上，棒的后端A挂一个40牛的物体，肩上支点O离后端A为0.2米，他用手压住前端B使木棒保持水平平衡，如图所示，小金的质量为50千克，则此时手压木棒的压力大小为牛，肩对木棒的支持力大小为牛，人对地面的压力大小为牛（g=10牛/千克）8、如图所示，一轻质杠杆水平支在支架上，OA=20cm，G1是边长为5cm的正方体，G2重为20N. 当OC=l0cm时，绳子的拉力为____N，此时G1对地面的压强为2×104Pa. 现用一水平拉力使G2以5cm/s 的速度向右匀速直线运动，经过______s后，可使G 1对地面的压力恰好为零．9、如图所示是列车上常用的手推车，车内货物均匀摆放．车前行时，需经过障碍物．当车的前轮遇到障碍物A时，售货员向下按扶把，这时手推车可以视为杠杆，若手推车和货物总重200N，动力臂和阻力臂之比为2：3，则服务员作用在扶把上的动力为______N．当后轮遇到障碍物A时，售货员竖直向上提扶把，这时支点是______（选填“A”、“B”或“C”）点，这种情况下，手推车可以视为______杠杆（选填“省力”或“费力”）．10、如图，用一根自重可忽略不计的撬棒撬石块，若撬棒C点受到石块的压力是1800N，且AB=1.8m，BD=0.6m，CD=0.4m，则在A点施加最小动力F1为____________N。

杠杆与滑轮练习题在物理学中，杠杆和滑轮是两个经常使用的力学工具。

它们可以通过习题来加深我们对它们的理解。

下面是一些与杠杆和滑轮有关的练习题，帮助我们更好地掌握这些概念。

练习题一：杠杆平衡有一根均质杠杆，长度为L，重量为W。

假设杠杆是质量均匀分布的，重心在离支点的距离为a处。

如果杠杆保持平衡，求支力F和支点的距离x之间的关系。

解答：根据杠杆平衡的条件，可以得到以下的方程：F(a-x) = W(x)通过展开方程，可以得到：Fa - Fx = Wx整理上述方程，可以得到：(F+W)x = Fa因此，支力F和支点的距离x之间的关系为：F = (Wx) / (a-x)练习题二：滑轮组一个滑轮组由两个固定在一起的滑轮组成。

一个绳子绕过滑轮组，并连接着一个重物。

假设滑轮组的半径分别为r1和r2，重物的质量为m。

求支持重物的力F和绳子两端所受的力T1和T2之间的关系。

解答：根据滑轮组的原理，可以得到以下的方程：T1 = 2FT2 = F+r2*m*g其中，g为重力加速度。

由于在滑轮中没有动摩擦力，绳子的张力在整个系统中保持不变，即T1=T2。

将上述两个方程相等，可以得到：2F = F+r2*m*g整理上述方程，可以得到：F = (r2*m*g) / (2-r2)练习题三：杠杆与滑轮的联合应用一个杠杆的长度为L，重力作用在离支点的距离为a的地方。

一个绳子连接着杠杆的一端，另一端连接着一个滑轮，并悬挂着一个重物。

滑轮的半径为r。

求滑轮所支持的重物的质量m和杠杆的重力W之间的关系。

根据杠杆与滑轮的联合应用，在平衡状态下，可以得到以下的方程：m*g = W其中，g为重力加速度。

根据滑轮的原理，可以得到以下的方程：T = 2FT = r*m*g由于在滑轮中没有动摩擦力，绳子的张力在整个系统中保持不变，即T=W。

将上述两个方程相等，可以得到：2F = r*m*g整理上述方程，可以得到：m = (2F) / (r*g)代入杠杆平衡的条件，可以得到：m = (2W) / (L*r)练习题四：力矩平衡一个均匀的杠杆在两个支点之间有质量为m1和m2的两个物体。

滑轮组的受力分析习题（一）定滑轮与动滑轮1、学校升国旗的旗杆顶上有一个滑轮，升旗时往下拉动绳子，国旗就会上升。

对该滑轮的说法，正确的是（）A.这是一个动滑轮，可省力B.这是一个定滑轮，可省力C.这是一个动滑轮，可改变力的方向D.这是一个定滑轮，可改变力的方向2、下列各图中利用了动滑轮的是（）3、在不计机械自重和摩擦的情况下，能用10N的拉力刚好提起重20N物体的简单机械有( )A．一个动滑轮B．一个定滑轮C．杠杆D．一个定滑轮和一个动滑轮组成的滑轮组4、试判定下列各图中的滑轮是定滑轮还是动滑轮。

如图所示。

5、如图，钩码与装水的试管在定滑轮的两边处于静止（不计摩擦、绳重和空气阻力），用手指向上轻弹一下试管底部，试管离开手指后到与定滑轮接触前，试管将（）A．向上加速运动B．向上减速运动C．向上匀速运动D．以上说法都不对甲5题图 6题图 7题图6．一辆汽车不小心陷进泥潭后，司机按图所示的甲、乙两种方法安装滑轮，均可将汽车从泥潭中匀速拉出。

比较这两个装置，下列说法正确的是（）A．甲、乙安装的都是动滑轮，都能省力B．甲、乙安装的都是定滑轮，都不能省力C．甲安装的是动滑轮，能省力D．乙安装的是动滑轮，能省力7、如下图所示滑轮是______滑轮，若物体重200 牛，当物体沿水平方向匀速移动时，它受到的摩擦力是120 牛，则拉力F＝牛.(绳、滑轮重及摩擦不计)8、如图所示的三个滑轮分别拉同一物体沿同一水平地面做匀速直线运动，所用的拉力分别为1 F 、2 F 、3 F ，那么，下列关系式中正确的是（）第8题图9、如图9所示中，通过定滑轮匀速提起重物G时，向三个方向拉动的力分别为F1、F2、F3，则三个力大小关系是（） A．F1最大 B．F2最大C．F3最大 D．一样大10、放在水平地面上的物体所受重力为G，系着它的一根竖直轻绳绕过光滑滑轮，它的另一端受的拉力为F，地面对物体的支持力为N，下面关于这三个力大小的关系正确的是（）：A．F=G ; B．G=N ; C．F+N=G ; D． F=N.11、如图6所示，物体A 重20N ，滑轮重1N ，绳重不计，弹簧测力计示数为25N B 重 ____N11题 13题图 14题图12、如图所示,滑轮重1N,悬挂在弹簧秤下端,作用在绳端的拉力F 是2N,物体G 重100N,则弹簧测力计的示数是_________N,水平地面受到物体G 的压力是____ _____N ．(不计摩擦)13、用下图所示的滑轮组来拉动木箱，木箱的重力为600 牛.若木箱受到240 牛的拉力时将运动，则此时所用的拉力F 应为( )A.80 牛B.120 牛C.240 牛D.600 牛14、如右上图所示的装置中，滑轮重、绳重及摩擦不计，若用力F 拉右边滑轮．则两弹簧测力计A 、B 的读数分别是( )．15、弹簧秤A 和B 及滑轮组均处于静止状态,F=10N,若不考虑秤重,滑轮重及摩擦,弹簧秤A 的示数为 ，B 的示数为 。

八年级物理下学期简单机械--滑轮综合题专项练习一、简答题（本大题共7小题，共35.0分）1.小明准备在教室的后面旋一枚螺丝钉，挂上挂钟。

他在实验室找到如下图9两颗长度粗细都相同的螺丝钉，请仔细观察下图，根据你所学的知识判断，哪颗钉子拧入墙内更省力？试着解释原因。

【答案】乙螺丝钉更省力。

如果把螺丝钉的螺纹展开，可以看到螺纹与钉子构成一个斜面•将螺丝钉沿着螺纹拧进木头里，实际是沿着斜面将它拧进去的，所以比直接将钉子钉进去要省力•乙螺丝钉使用起来更省力•因为乙螺丝钉螺纹密、螺线长，相当于斜面较长，斜面高度一定时，斜面越长，使用起来越省力。

【解析】【分析】本题考查斜面的应用，是一道基础题型。

使用斜面可以省力，斜面高度一定时，斜面越长，使用起来越省力。

【解答】解：乙螺丝钉更省力。

如果把螺丝钉的螺纹展开，可以看到螺纹与钉子构成一个斜面•将螺丝钉沿着螺纹拧进木头里，实际是沿着斜面将它拧进去的，所以比直接将钉子钉进去要省力。

乙螺丝钉使用起来更省力•因为乙螺丝钉螺纹密、螺线长，相当于斜面较长，斜面高度一定时，斜面越长，使用起来越省力。

2,物理学上的“轮轴”当取下自来水开关上的“圆盘”时，我们还能轻松的拧动开关吗？如图像水龙头这样，轮子和轴固定在一起，可以转动的机械叫做轮轴轮轴由轮和轴组成，能绕共同轴线旋转。

它是能够连续旋转的杠杆，支点就在轴线，轮轴在转动时轮与轴有相同的转速。

半径较大者是轮，半径较小的是轴，轮轴两个环是同心圆。

由于轮半径总大于轴半径，因此当动力作用于轮时，轮轴为省力杠杆，实际的例子：有汽车驾驶盘、自来水开关、辘行、十字改锥、自行车脚踏与轮盘（大齿轮）是省力轮轴。

当动力作用于轴上时, 轮轴为费力杠杆，实际的例子有：自行车后轮与轮上的飞盘（小齿轮）、吊扇的扇叶都是费力轮轴的应用。

日常生活中常见的辘转、绞盘、石磨、扳手、手摇卷扬机、自来水龙头的扭柄等都是轮轴类机械。

在农业灌溉中人们除了使用辘铲外，还发明了许多的水利工具如水泵水车等。
