初三物理《杠杆、滑轮》专题复习一、必备知识点考点1杠杆⑴杠杆①定义：一根硬棒,在力的作用下如果能够绕着固定点敖动，这根硬棒就叫杠杆。
②杠杆五要素：支点0：杠杆绕着其转动的固定点;动力R：使杠杆转动的力；阻力F,：阻碍杠杆转动的力；动力臂h：支点到动力作用线的距离;阻力臂12：支点到阻力作用线的距离。
(2)杠杆的平衡条件①杠杆平衡：当.有两个力或几个力作用在杠杆上时，若杠杆保持静止或匀速转动,则杠杆平衡。
②平衡条件：动力x动力臂=阻力X阻力臂即Fj[] =F?[,o(3)杠杆南昇类--①省力杠杆：动力臂大土阻力臂的杠杆叫做省力杠杆，杠杆平衡时，其动力小于阻力。
.省力杠杆省力，但费距离。
②费力杠杆：动力臂小于阻力臂的杠杆叫做费力杠杆,杠杆平衡时，其动力大于阻力。
费力杠杆虽费力，但萱距离。
③等臂杠杆：动力臂等于阻力臂的杠杆叫做等臂杠杆，杠杆平衡时，动力等于阻力，既不省力也不费力。
考点2滑轮(1)定滑轮①定义：轴固定不动的滑轮叫做定滑轮。
②实质：定滑轮的支点是转动轴，动力臂和阻力臂都等于滑轮的半径，因此定滑轮实质是一个笠理杠杆。
③特点：使用定滑轮不能省力，但可以改变动力的方向。
(2)动滑轮①定义：随物体一起运动的滑轮叫做动滑轮。
②实质：动滑轮的支点是那段上端固定的绳子与动滑轮也的点，动力臂是滑轮的直径,阻力臂是滑轮的半径,因此动滑轮的实质是一个动力臂是阻力臂二倍的杠杆。
③特点：使用动滑轮能省一半力，但不能改变动力的方向，且多费一倍距离。
(3)滑轮组①定义：由几个动滑轮和几个定滑轮组成的装置，叫做滑轮组。
②特点：使用滑轮组时，滑轮组用几段绳子吊着物体，提起物体所用的力就是物重的几分之一。
即F=% 此时s=nh。
(n为承担物体的绳子的段数) 二、重难点突破(1)杠杆中最小力的作法：首先寻找最长力臂，直接连接支点和作用点，连线视为最长力臂，再根据杠杆的平衡画出力臂的垂直有向线段，即为最小力。
（2）滑轮组的绕线规律a、单个动滑轮最多能支撑3段绳子的连线，即n=2或n=3b、根据自由端绳子股数n,按照口诀“偶定奇动”确立绳子的悬挂点（3）定滑轮n=l, s=h,动滑轮n=2, s=2h,滑轮组s=nh （简单记忆“绳子移动的距离大于物体距离”，为n倍）（4）参与数字计算的时候，初中阶段通常都忽略掉了绳子自重和绳子与滑轮之间的摩擦影响。
![杠杆和滑轮(总复习)[下学期]PPT课件(初中科学)](https://img.taocdn.com/s1/m/dc51ebd0a1116c175f0e7cd184254b35eefd1ab9.png)

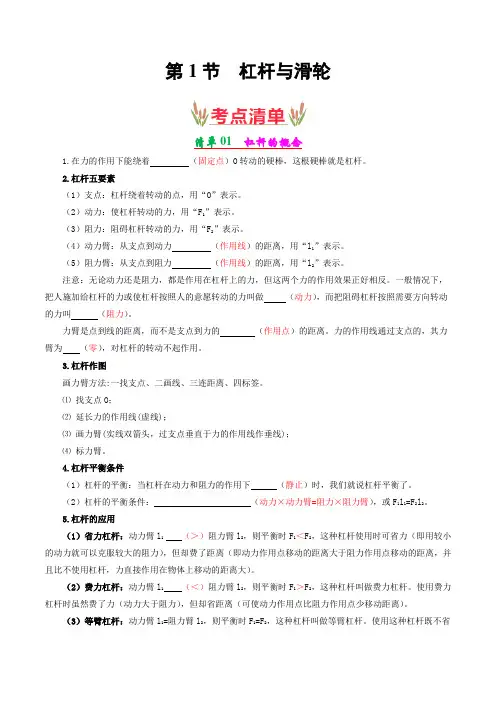

第1节杠杆与滑轮清单01杠杆的概念1.在力的作用下能绕着（固定点）O转动的硬棒，这根硬棒就是杠杆。
2.杠杆五要素（1）支点：杠杆绕着转动的点，用“O”表示。
（2）动力：使杠杆转动的力，用“F1”表示。
（3）阻力：阻碍杠杆转动的力，用“F2”表示。
（4）动力臂：从支点到动力（作用线）的距离，用“l1”表示。
（5）阻力臂：从支点到阻力（作用线）的距离，用“l2”表示。
注意：无论动力还是阻力，都是作用在杠杆上的力，但这两个力的作用效果正好相反。
一般情况下，把人施加给杠杆的力或使杠杆按照人的意愿转动的力叫做（动力），而把阻碍杠杆按照需要方向转动的力叫（阻力）。
力臂是点到线的距离，而不是支点到力的（作用点）的距离。
力的作用线通过支点的，其力臂为（零），对杠杆的转动不起作用。
3.杠杆作图画力臂方法:一找支点、二画线、三连距离、四标签。
⑴找支点O；⑵延长力的作用线(虚线)；⑶画力臂(实线双箭头，过支点垂直于力的作用线作垂线)；⑷标力臂。
4.杠杆平衡条件（1）杠杆的平衡：当杠杆在动力和阻力的作用下（静止）时，我们就说杠杆平衡了。
（2）杠杆的平衡条件：（动力×动力臂=阻力×阻力臂），或F1l1=F2l2。
5.杠杆的应用（1）省力杠杆：动力臂l1 （＞）阻力臂l2，则平衡时F1＜F2，这种杠杆使用时可省力（即用较小的动力就可以克服较大的阻力），但却费了距离（即动力作用点移动的距离大于阻力作用点移动的距离，并且比不使用杠杆，力直接作用在物体上移动的距离大）。
（2）费力杠杆：动力臂l1 （＜）阻力臂l2，则平衡时F1＞F2，这种杠杆叫做费力杠杆。
使用费力杠杆时虽然费了力（动力大于阻力），但却省距离（可使动力作用点比阻力作用点少移动距离）。
（3）等臂杠杆：动力臂l1=阻力臂l2，则平衡时F1=F2，这种杠杆叫做等臂杠杆。
使用这种杠杆既不省力，也不费力，即不省距离也不费距离。
既省力又省距离的杠杆时不存在的。
专题辅导——杠杆●知识整理:1.定义:叫杠杆（说明：①杠杆可直可曲，形状任意） 2.五要素——组成杠杆示意图。
①支点：用字母O 表示。
②动力：。
用字母 F 1 表示。
③阻力： 。
用字母 F 2 表示。
说明：动力、阻力都是杠杆的受力，所以作用点在 上。
动力、阻力的方向不一定相反，但它们使杠杆的转动的方向 ④动力臂： 。
用字母L 1表示。
⑤阻力臂： 。
用字母L 2表示。
3.画力臂方法：（一找支点、二画线、三连距离、四标签）⑴ 找支点O ；⑵ 画力的作用线（虚线）；⑶ 画力臂（虚线，过支点垂直力的作用线作垂线）； ⑷ 标力臂（大括号）。
4.研究杠杆的平衡条件：① 杠杆平衡是指： 。
② 实验前：应调节杠杆两端的螺母，使杠杆在水平位置平衡。
这样做的目的是：③ 结论：杠杆的平衡条件是： 公式●专题训练：1.下列各图中，O 点为杠杆的支点,画出各力的力臂及阻力F 2,（标出L 1、L 2）:O F 1 l 1 l 2F 2图352.图是一种常见的活塞式抽水机示意图， 在图中画出手柄所受动力F 1的力臂及阻力3.某同学在做“研究杠杆的平衡条件”的实验时,设计了下面的表格，请帮助他把空格填好。
动力（牛） 动力臂（米）阻力（牛）阻力臂（米）1 1.96 0.04 0.02 2 0.06 0.98 0.03 32.450.031.47实验中:如果杠杆左端低,右端高,应将左端的______ 向________移动，或将右端的________向_______移动，直至杠杆静止在_______位置。
4.如图所示:杠杆恰好平衡（钩码相同），下列措施中仍能使杠杆平衡的是: （ ） A. 两端各增加2个钩码 B. 左端增加1个钩码，右端增加2个钩码 C. 两端各减少1个钩码 D.左端增加1个钩码，右端增加3个钩码5.如图所示：重为8牛的物体G 挂在杠杆的A 端(O 为杠杆的支点)，要使杠杆在图示位置平衡,在B 端至少要加_____牛的力,力的方向是______，在图中图示出这个力．．．．．．．．．。
初中物理杠杆滑轮知识点总结篇一：初中物理杠杆与滑轮基础知识复习资料杠杆与滑轮杠杆 F1L1=F2L2在物理学中，将一根在力的作用下可绕一固定点转动的硬棒称做杠杆（很多物体可以抽象为硬棒）。
说明：①杠杆可直可曲，形状任意。
②有些情况下，可将杠杆实际转一下，来帮助确定支点。
如：鱼杆、铁锹。
五要素——组成杠杆示意图①支点：杠杆绕着转动的点用字母O 表示用同一根硬棒作杠杆时，使用中方法不同，支点位置也会不一样。
如撬石块的过程中支点可在棒的一端[图1（A）]也可在棒的中间[图1（B）]。
②动力：使杠杆转动的力用字母 F1 表示③阻力：阻碍杠杆转动的力用字母 F2 表示说明动力、阻力都是杠杆的受力，所以作用点在杠杆上动力、阻力的方向不一定相反，但它们使杠杆的转动的方向相反④动力臂：从支点到动力作用线的距离用字母l1表示⑤阻力臂：从支点到阻力作用线的距离用字母l2表示画力臂方法：⑴ 找支点O；⑵ 画力的作用线（虚线）；⑶ 画力臂（虚线，过支点垂直力的作用线作垂线）；⑷ 标力臂（大括号）注：任何机械胜利必然费距离，反之费力必然省距离生活中常见的杠杆选择题常见的杠杆实验：研究杠杆的平衡条件实验前：应调节杠杆两端的螺母，使杠杆在水平位置平衡。
这样做的目的是：可以方便的从杠杆上量出力臂结论、杠杆的平衡条件（或杠杆原理）是：动力×动力臂＝阻力×阻力臂写成公式F1l1=F2l2 也可写成：F1 / F2=l2 / l1杠杆的平衡：杠杆处于静止状态（杠杆静止或匀速转动）注：分析解决有关杠杆平衡条件问题，必须要画出杠杆示意图；弄清受力与方向和力臂大小；然后根据具体的情况具体分析，确定如何使用平衡条件解决有关问题。
（如：杠杆转动时施加的动力如何变化，沿什么方向施力最小等。
）解决杠杆平衡时动力最小问题：此类问题中阻力×阻力臂为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到①在杠杆上找一点，使这点到支点的距离最远；②动力方向应该是过该点且和该连线垂直的方向。
杠杆专题复习杠杆作图题归类例析一、杠杆力臂的作法一找点，二画线（必要时反向延长或正向延长力的作用线），三作垂线段（力臂用虚线或实线表示），四标符号（标上直角符号和大括号，并标上力臂的字母）。
点拨：杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直例：如图所示，作出图中各杠杆的动力和阻力的力臂。
二、最大动力臂和最小动力的作法例1：为使杠杆OA保持静止，画出在A点所加最小力F1的示意图和阻力F2的力臂l2．例2：如图丙所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F2的力臂；并画出作用在螺丝刀柄上A点的最小动力F1的示意图三、根据力臂画力的作法例1：如下左图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止水平，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。
例2：如下右图所示，杠杆在力F1、F2作用下处于平衡状态，l1为F1的力臂。
请在图中作出力F1。
四、情境设置题作图例1：请你在图中画出使用剪刀时，杠杆AOB所受动力F1的示意图。
例2：小华在动物园参观时，看到了如上图所示的场景，为使小熊猫不致于与石头相撞而受伤害，请你在杠杆AOB上作出使杠杆AOB在图所示位置静止时的最小力F1的示意图，图中O 为旋转点。
练习题：1.如图所示是一个指甲刀的示意图，它由三个杠杆ＡＢＣ、ＯＢＤ和ＯＥＤ组成，用指甲刀剪指甲时，下面说法正确的是（）A．三个杠杆都是省力杠杆B．三个杠杆都是费力杠杆C．ＡＢＣ是省力杠杆，ＯＢＤ、ＯＥＤ是费力杠杆D．ＡＢＣ是费力杠杆，ＯＢＤ、ＯＥＤ是省力杠杆2.室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启。
根据室内垃圾桶的结构示意图可确定：（）A.桶中只有一个杠杆在起作用，且为省力杠杆B.桶中只有一个杠杆在起作用，且为费力杠杆C.桶中有两个杠杆在起作用，用都是省力杠杆D.桶中有两个杠杆在起作用，一个是省力杠杆，一个是费力杠杆3小明为了在取书时不把书架弄乱，设计了一个“方便书架”，每本书都加上一个“铁支架”(如图甲所示)。
(1)若图甲中书本重3N，书本底部与铁支架的接触面积为20cm2，则书本对铁支架的压强为 Pa。
(2)小明取书时，作用在按压块上的力始终与按压块垂直，铁支架从图甲状态匀速转动到图乙状态的过程中，小明所用的力的大小 (选填“增大”、“减小”或“不变”)。
有关杠杆的动态平衡问题一、木棒为杠杆的变化1.如左下图所示，用始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，阻力G的力臂，动力F。
(填“变大”或“变小”“不变”)2.如右上图所示，一根重木棒在水平动力（拉力）Ｆ的作用下以Ｏ点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为l，动力与动力臂的乘积为Ｍ，则（）A．Ｆ增大，ｌ增大，Ｍ增大 B．Ｆ增大，ｌ减小，Ｍ减小C．Ｆ增大，ｌ减小，Ｍ增大 D．Ｆ减小，ｌ增大，Ｍ增大3.如图所示，杠杆OA可绕支点O转动，B处挂一重物G，A处用一竖直力F.当杠杆和竖直墙之间夹角逐渐增大时，为了使杠杆平衡，则( )A. F大小不变，但F＜GB. F大小不变，但F＞GC. F逐渐减小，但F＞GD. F逐渐增大，但F＜G4.如图，杠杆一端可绕O点转动，另一端悬挂一重物。
为了提升重物，用一个始终跟杠杆垂直的力F使杠杆由竖直位置慢慢地转动到水平位置，在这个过程中，这个杠杆（）A. 始终是省力杠杆B. 始终是费力杠杆C. 先是省力杠杆后是费力杠杆D. 先是费力杠杆后是省力杠杆5.如图所示，杠杆AOB能绕与地面的接触点O转动。
在B端挂上重物G，在A端施加一个与OA垂直的力F，使杠杆在图示位置平衡。
请画出动力臂（l1）和阻力臂（l2）。
如果把力F 的方向转动到竖直向下，则在转动的过程中，为了使杠杆仍在原来的位置平衡，力F的大小必须（选填：“变大”、“不变”、“变小”）。
ABOG6.如图所示，用力F使杠杆保持平衡，当力F由A位置移至B位置时，杠杆仍然保持平衡，则力的大小变化情况是（）A.先变大后变小B.先变小后变大C.由小变大D.由大变小7.如图所示，绳子OO′悬吊着质量忽略不计的杆，在杆的a点挂上重物G，在O右侧某点b处挂上钩码．重物G的质量及a到O的距离不变，要使杆保持水平，b点挂的钩码个数（各个钩码质量相同）和b到O的距离的关系是图7中哪一幅图：（）8.如图所示，一根一端粗一端细的木棒，用细线悬挂起来，恰好在水平状态下平衡，如果沿悬挂线锯成两段，则（）A、粗端较重B、细端较重C、两端一样重D、无法比较二、天平动态变化问题如图（a）所示的杠杆是平衡的，在此杠杆支点两侧的物体下方分别加挂一个物体，如图（b）所示，那么，以下说法中正确的是（）A．杠杆仍然平衡 B．杠杆可能平衡C．杠杆一定不能平衡 D．杠杆是否平衡与加挂物体的质量多少无关三、用极端法速解杠杆动态问题1.如图所示的轻质杠杆，AO小于BO．在A、B两端悬挂重物G1和G2后杠杆平衡．若将G1和G2同时向支点O移动相同的距离，则（）A. 杠杆仍保持平衡B. 杠杆的A端向下倾斜C. 杠杆的B端向下倾斜D. 无法判断G F 1.60.4m A2.如图所示，粗细均匀的直尺AB ，将中点O 支起来，在B 端放一支蜡烛，在AO 的中点O ′上放两支蜡烛，如果将三支完全相同的蜡烛同时点燃，它们的燃烧速度相同.那么在蜡烛燃烧的过程中，直尺AB 将（ ）A.始终保持平衡B.蜡烛燃烧过程中A 端逐渐上升，待两边蜡烛燃烧完了以后，才恢复平衡C.不能保持平衡，A 端逐渐下降D.不能保持平衡，B 端逐渐下降杠杆平衡——杠杆基础计算1.如图所示，杠杆AOB 的A 端挂重为G A 的物体，B 端挂重G B 的物体，杠杆处于平衡状态，AO=BO ，杠杆自身重力不计，则 ( )A ．G A =GB B ．G A <G BC ．G A >G BD ．无法判断2.处于平衡状态的杠杆，如再加一个力F 后，杠杆仍处于平衡，则力F （ ）A ．一定在阻力一边B ．一定在动力一边C ．作用线通过支点D ．无法判断3.张强要抬起一根粗细均匀、重为800N 的树干一端，另一端不离地，他至少用力( )A 、800NB 、600NC 、400ND 、200N4.下左图是搬运泥土的独轮车，独轮车属于 杠杆（选填“省力”或“费力”）．设车箱和泥土的总重G=1000N ，运泥土时从A 点提起独轮车把手的力是F ，F 的力臂是 m ，F 的大小至少是 N ．5.一刻度准确的杆秤,若其秤砣上粘上一块重物,那么用它称东西时,其读数：A.将比实际质量大;B.与实际质量相同;C.将比实际质量小;D.大小难以确定.6.有一杆秤，若秤砣末端掉了一小块物体，则测得的物体质量比真实值________；若秤盘端掉了一小块物体，则测得的物体质量比真实值________；若两端末同时掉了同质量的一小块物体，则测得物体的质量比真实值________.滑轮专题复习问：关于滑轮组，我们应该知道些什么？(1)F ＝nG ． 式中G 在不计动滑轮重和摩擦时,表示被提起的重物的重;在不计摩擦时,则表示重物与动滑轮的总重。
式中n 表示承担重物重(或重物与动滑轮总重)G 的绳子的股数.(2)s=nh ． 式中h 为重物被提升的高度n 仍表示承担重物重(或重物与动滑轮总重)G 的绳子的股数.问：用什么简单的方法可以来确定承担物重的绳子的股数？答：首先要分清哪是定滑轮，哪是动滑轮，在动滑轮与定滑轮之间画一条虚线，看跟动滑轮相连的绳子有几股，那么n 就是几．问：在组装滑轮组时，应该怎样绕线？答：（1）当n 为奇数时，绳子的起始端应固定在动滑轮的框架钩上，然后依次绕过滑轮；（2）当n 为偶数时，绳子的起始端应固定在定滑轮的框架钩上．正确判断滑轮组的省力情况1. 如图所示表示三种不同的滑轮组，用它们提起重为G 的相同重物，在A 端所用的拉力分别为 ； ；。
不计滑轮本身的重和摩擦．2.如图所示，用滑轮组拉着重物在水平地面上匀速前进，在绳的端点A 的作用力 F=300N ，重物与地面间的摩擦力 f 为多大？将重物移动的距离为 s=1，绳端A 移动的距离为多少？不计滑轮本身的质量以及轴与轮间的摩擦？按要求组装滑轮组1.一条绳子最多能承受1000Ｎ的拉力.请设计一个滑轮组,用这条绳子吊起3300N 的重物，画出滑轮组安装示意图．（动滑轮重及摩擦不计）2.按图中所给的省力条件，画出各滑轮组绳子穿绕方法。
图中G 表示物重，G ′表示动滑轮重，F 表示人对绳子的拉力。
结合力的平衡知识的综合题1.如图所示,滑轮重1N,悬挂在弹簧秤下端,作用在绳端的拉力F是2N,物体G重100N,则弹簧测力计的示数是_________N,水平地面受到物体G的压力是_________N．(不计摩擦)2.如图所示，动滑轮重为1N，拉力F为5N，则重物G和弹簧秤读数为（）A．G为4N，弹簧秤读数为5N B．G为9N，弹簧秤读数为10NC．G为10N，弹簧秤读数为5N D．G为9N，弹簧秤读数为5N3.如图所示,在两堵墙壁之间同一水平面上的A、B两点用弹簧秤和滑轮组相连接, 不计摩擦和绳、滑轮、弹簧秤的重,若拉力F＝5N,则弹簧秤P的读数是_______N,弹簧秤Q的读数是_________N.4.如下图所示，已知物重为G，则各图中的拉力F各为多少？（滑轮组及摩擦不计）5．如图所示的滑轮组,挂上砝码a、b后恰好平衡, 若不计动滑轮重和摩擦,在a、b下面再加挂一个质量相等的小砝码,将出现( )A．a下降B．a上升C．仍保持平衡 D．条件不足,不能判断.6．在滑轮组提升物体，当绳子自由端被拉下2m时，物体升高了0.5m，被提升物体的质量是20kg。
若不计动滑轮重力和摩擦阻力，则拉绳子的力应为（）A．40N B．49N C．98N D．5N FA BP Qba。
