电缆桥架支架安装

电缆桥架、支架安装方法一、作业条件1、土建工程基本结束，预留孔洞、预埋件等应全部结束且位置准确。

2、如桥架吊顶内安装时，应在吊顶前进行。

桥架在吊顶下安装,应在吊顶基本结束或配合龙骨安装时进行。

二、操作工艺1、桥架支吊架水平敷设时间距不大于3m（一般为1.5~2m），垂直敷设时，固定点间距不宜大于2m。

采用膨胀螺栓或吊杆吊式法固定支架。

桥架侧面距墙为50~100mm。

水平相邻桥架边侧距离为50mm，垂直桥架面距墙、柱位5~50mm，桥架顶部到天棚横梁和其它障碍构件中的底部距离应大于150mm。

桥架弯通或三通、四通半径不大于300mm时，应在距离非直线段与直线段接合处300~600mm的直线段侧设置一个支、吊架；当桥架弯通或三通、四通半径大于300mm，还应在弯通或三通、四通中部增设一个支、吊架。

2、按线缆的最小弯曲半径来选择桥架的弯曲段，在同一桥架敷设不同截面线缆时，则应以外径最大的来确定各种线缆的弯曲半径。

3、桥架和支架各段应连成一体，沿全长单独设接地干线，每段桥架和支架接地干线连接，连接处的接触点应牢固、可靠。

长度引出接地支线应与干线相连接，其搭接长应符合规范要求。

4、线缆敷设应统筹安排，合理使用，尽量减少中间接头。

5、电缆桥架与各种管道平行或交叉敷设时，为了避免其它管道热力对电缆线路产生的影响，其相互间最小净距符合下表规定。

6、电缆桥架的组装（1）电缆桥架直线和弯通的侧边均有螺栓连接孔。

当桥架段与段之间需要连接时，在应使用与其配套的直线连接板（简称直接板）和连接螺栓进行连接。

电缆桥架水平安装时，其连接板的连接处，不应设置于支撑跨度距的1/2处或支撑点上。

桥架的连接处，尽量设在支撑跨距的1/4处为宜。

所有连接螺栓的螺母应置于桥架的外侧。

（2）在同一平面上连接两段需要变换宽度或高度的直线段桥架，可配置变宽连接板或变高连接板。

连接螺栓的螺母应置于桥架的外侧。

桥架组装好以后，直线段应该在同一条直线上，偏差不大于10mm。

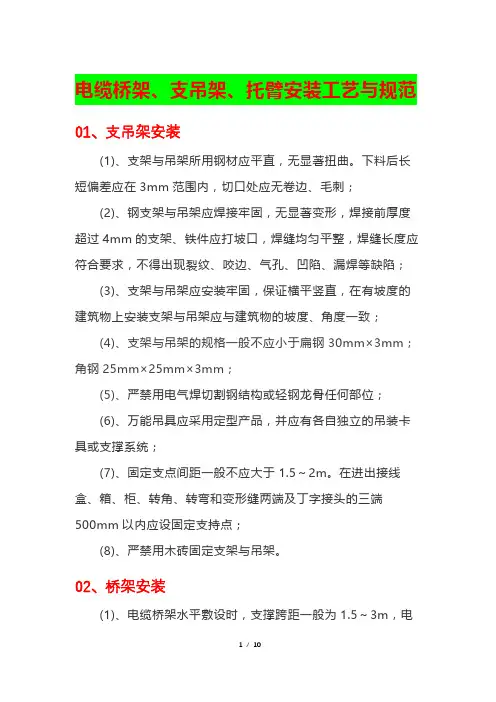

电缆桥架、支吊架、托臂安装工艺与规范01、支吊架安装(1)、支架与吊架所用钢材应平直，无显著扭曲。

下料后长短偏差应在3mm范围内，切口处应无卷边、毛刺；(2)、钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷；(3)、支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物的坡度、角度一致；(4)、支架与吊架的规格一般不应小于扁钢30mm×3mm；角钢25mm×25mm×3mm；(5)、严禁用电气焊切割钢结构或轻钢龙骨任何部位；(6)、万能吊具应采用定型产品，并应有各自独立的吊装卡具或支撑系统；(7)、固定支点间距一般不应大于1.5～2m。

在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点；(8)、严禁用木砖固定支架与吊架。

02、桥架安装(1)、电缆桥架水平敷设时，支撑跨距一般为1.5～3m，电缆桥架垂直敷设时固定点间距不宜大于2m。

桥架弯通弯曲半径不大于300mm时，应在距弯曲段与直线段结合处300～600mm的直线段侧设置一个支、吊架。

当弯曲半径大于300mm时，还应在弯通中部增设一个支、吊架。

支、吊架和桥架安装必须考虑电缆敷设弯曲半径满足规范最小弯曲半径。

见表3.1.5。

注：为电缆外径。

(2)、门型角钢支架的安装:梯型桥架沿墙垂直敷设，可使用门型角钢支架，支架的固定应尽可能配合土建施工预埋。

如图3.1.5（2-1），也可在土建施工中预埋开角螺栓，用开角螺栓固定支架如图3.1.5（2-1），也可以采用膨胀螺栓固定。

图3.1.5.(2-1) 角钢支架预埋安装图3.1.5.(2-２) 钢支架预埋地脚螺栓安装(3)、梯型角钢支架的安装:桥架沿墙、柱水平安装时，托壁需安装在异型钢立柱上，而立柱要安装在梯型角钢支架上，使柱和墙上的桥架固定支架（或托臂）在同一条直线上。

电缆桥架安装施工方案电缆桥架安装施工方案(4篇)为了确保事情或工作得以顺利进行，就不得不需要事先制定方案，方案可以对一个行动明确一个大概的方向。

制定方案需要注意哪些问题呢？以下是小编为大家整理的电缆桥架安装施工方案，仅供参考，大家一起来看看吧。

电缆桥架安装施工方案1一、工程概况：1、工程特点及主要事项：弘基商城工程位于天津市塘沽区解放路繁华街道，西为金元宝商厦，东南为商业大厦，东为学校大街。

电缆桥架对电力干线及弱电工程配线起承架作用。

2、施工现场状况：建筑施工场地狭窄，电缆桥架可从东门及东南门进场。

解放路为繁华街道，外地车辆白天不能进入，只能夜间进料。

3、影响工程的主要因素：工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题，再有：土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。

4、库房选定：可选择大堂南侧地区进行围挡，加门加锁作为库房，夜间派专人守护。

二、施工工艺及质量措施：1、施工程序：桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设2、施工准备：熟悉图纸，核实图中所有弯头、三通、直线段等相关数据，根据工期安排施工，配备劳动力，并提出备料及采购计划。

现场施工中要求：土建工程应全部结束，预留洞口及埋件符合要求，各种管道全部施工完毕且试压合格。

核对装饰吊顶标高，对每段桥架标高进行计算并在图纸上进行详细标注。

3、技术支持：由于本工程在20xx年10月1日开业，9月15日试营业，工期极其紧张，消防水及各种管道未上，内装还未出图定标高，现安排桥架施工工期为24天，即20xx.6.13~20xx.7.7，施工楼层顺序按消防及风道完工楼层走，各控制点工期如下：20xx.6.13开工、放线、打眼20xx.6.16~6.20支吊架施工20xx.6.16~7.6桥架组装、敷设完毕200.7.7调整、清扫施工工长在熟悉图纸及施工方案的前提下，合理安排施工工序、劳动力，并向操作人员做好相应的技术交底工作，落实质量保证计划，对施工的重要环节及特殊点应落实到班组每一个人，并让他们知道本次施工的流程及进度。

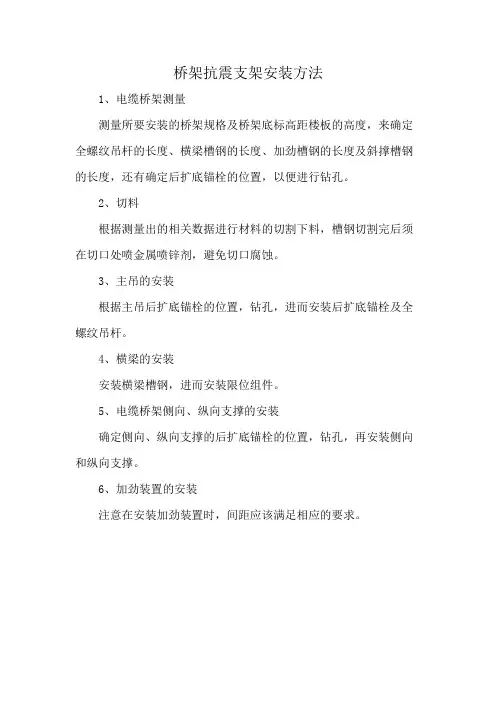

桥架抗震支架安装方法
1、电缆桥架测量
测量所要安装的桥架规格及桥架底标高距楼板的高度，来确定全螺纹吊杆的长度、横梁槽钢的长度、加劲槽钢的长度及斜撑槽钢的长度，还有确定后扩底锚栓的位置，以便进行钻孔。

2、切料
根据测量出的相关数据进行材料的切割下料，槽钢切割完后须在切口处喷金属喷锌剂，避免切口腐蚀。

3、主吊的安装
根据主吊后扩底锚栓的位置，钻孔，进而安装后扩底锚栓及全螺纹吊杆。

4、横梁的安装
安装横梁槽钢，进而安装限位组件。

5、电缆桥架侧向、纵向支撑的安装
确定侧向、纵向支撑的后扩底锚栓的位置，钻孔，再安装侧向和纵向支撑。

6、加劲装置的安装
注意在安装加劲装置时，间距应该满足相应的要求。

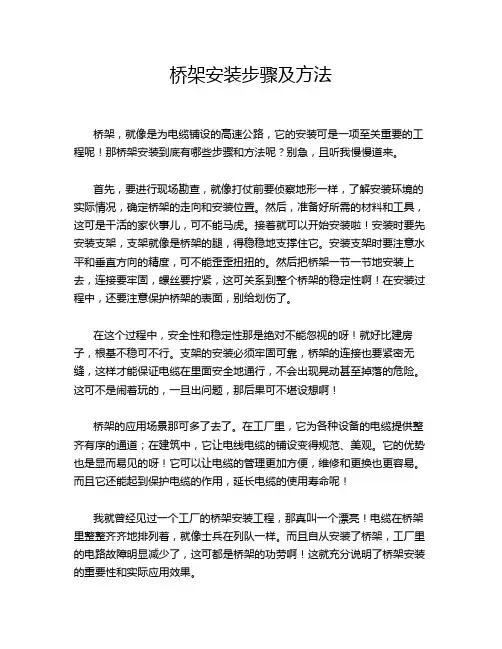

桥架安装步骤及方法桥架，就像是为电缆铺设的高速公路，它的安装可是一项至关重要的工程呢！那桥架安装到底有哪些步骤和方法呢？别急，且听我慢慢道来。

首先，要进行现场勘查，就像打仗前要侦察地形一样，了解安装环境的实际情况，确定桥架的走向和安装位置。

然后，准备好所需的材料和工具，这可是干活的家伙事儿，可不能马虎。

接着就可以开始安装啦！安装时要先安装支架，支架就像是桥架的腿，得稳稳地支撑住它。

安装支架时要注意水平和垂直方向的精度，可不能歪歪扭扭的。

然后把桥架一节一节地安装上去，连接要牢固，螺丝要拧紧，这可关系到整个桥架的稳定性啊！在安装过程中，还要注意保护桥架的表面，别给划伤了。

在这个过程中，安全性和稳定性那是绝对不能忽视的呀！就好比建房子，根基不稳可不行。

支架的安装必须牢固可靠，桥架的连接也要紧密无缝，这样才能保证电缆在里面安全地通行，不会出现晃动甚至掉落的危险。

这可不是闹着玩的，一旦出问题，那后果可不堪设想啊！桥架的应用场景那可多了去了。

在工厂里，它为各种设备的电缆提供整齐有序的通道；在建筑中，它让电线电缆的铺设变得规范、美观。

它的优势也是显而易见的呀！它可以让电缆的管理更加方便，维修和更换也更容易。

而且它还能起到保护电缆的作用，延长电缆的使用寿命呢！我就曾经见过一个工厂的桥架安装工程，那真叫一个漂亮！电缆在桥架里整整齐齐地排列着，就像士兵在列队一样。

而且自从安装了桥架，工厂里的电路故障明显减少了，这可都是桥架的功劳啊！这就充分说明了桥架安装的重要性和实际应用效果。

桥架安装就是这样，看似简单，实则需要细心和耐心。

只有把每一个步骤都做好，才能确保桥架的安全、稳定和高效运行。

所以啊，可千万别小瞧了桥架安装这事儿哦！。

电缆桥架的安装施工工艺桥架安装工艺流程图如下：1支架制作安装依据施工图设计标高及桥架规格，现场测量尺寸，然后依照测量尺寸制作支架，支架进行工厂化生产。

2桥架安装封闭式水平桥架安装见下图所示：(1)将现场测量的尺寸交于材料供应商，由材料供应商依据尺寸制作，避免现场加工。

桥架材质、型号、厚度以及附件满足设计要求。

(2)桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管、排风设备发生矛盾。

(3)桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。

(4)桥架与桥架之间用16mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路电力电缆施工工艺敷设电缆用支架及轴、导链、钢丝绳、大麻绳、绝缘摇表、直流耐压设备、皮尺、钢锯、手捶、无线对讲机、手持扩音喇叭、指挥红旗、校线电话、煨管器、开孔器、套丝机、压线钳、锉、电锤、焊机、氧气、乙炔、焊割工具、剥线钳、万用表及一些电工常用工具。

工艺流程砖砌沟及沟槽土方开挖→制作电缆支架→支架刷底漆→安装电缆支架及接地线→补底漆及刷面漆→清理电缆沟→电缆敷设→绝缘测试→电缆沟盖盖板→通电调验后投入运行。

电缆支架制作好后，应即时除锈及清理污垢，并刷防锈漆和面漆。

油漆的工作粘度，必须加以控制，使其在涂刷时不流坠、不显刷纹为宜。

涂刷过程中，不得任意稀释。

电缆沟支架水平安装施工时采用16#铁丝拉直安装，随坡度保持一直线，并在一侧支架上端各敷设一根-40×4扁钢作为接地母线，电缆支架及接地母线应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷，焊后应做好防腐处理。

1）电缆敷设前，原先预埋横穿电缆沟内的小电缆必须做特别处理，接近沟底的电缆两头横向延伸开挖，将电缆尽量压向沟底，接近地面的电缆尽量抬起，使电缆能够顺利从沟里通过。

2）电缆敷设时，放线架放置必须稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。

电缆桥架支架安装规范电缆桥架支架安装规范一、安全要求：1.安全操作：安装人员必须经过相关培训，熟悉施工图纸和安装规范，并且必须佩戴个人防护设备，包括安全帽、防滑鞋、防护眼镜等。

2.安全通道：施工现场应保持安全通道畅通，防止堆放杂物和设备放置不当。

3.设备稳定：安装的电缆桥架支架必须牢固稳定，防止发生倾倒、折断和损坏的情况。

二、材料准备：1.规格齐全：选择符合设计要求的电缆桥架支架，并保证设备的质量和规格符合国家标准。

2.材料完好：所有材料在安装前必须经过检查，确保没有明显的损坏和缺陷，尤其是焊接部位。

三、安装步骤：1.确定位置：根据施工图纸确定电缆桥架支架的位置，并采用适当的标记方式，以便后续的安装。

2.安装支架：首先在确定的位置上固定支架，使用合适的螺栓或焊接方式进行固定。

确保支架平整、牢固。

3.连接横梁：根据支架的安装位置，在两侧安装连接横梁，使用螺栓连接或焊接固定。

确保连接横梁与支架之间的连接牢固可靠。

4.安装龙骨：根据支架和连接横梁的位置，在合适的位置上安装龙骨，并使用合适的连接件连接固定。

确保龙骨与支架、连接横梁之间的连接稳固。

5.调整水平：在安装完毕后，使用水平仪或其他合适的工具调整支架、连接横梁和龙骨的水平度，确保整个桥架支架的水平度。

6.安装电缆夹：根据需要，在龙骨上安装电缆夹，使用螺栓或其他合适的连接件进行固定。

确保电缆夹与龙骨之间的连接稳固，并且夹持电缆的力度适中。

7.清理现场：安装完成后，清理施工现场，清除杂物和垃圾，并对安装的支架进行检查，确保没有质量问题和安全隐患。

四、质量验收：1.检查连接：对已安装的支架、连接横梁、龙骨和电缆夹进行检查，确保连接处没有松动、裂纹和变形的现象。

2.检验水平：使用水平仪或其他合适的工具对整个桥架支架进行水平度检测，检查是否满足要求。

3.款式报验：完成安装后，需要进行相关记录，并填写安装质量检验报告，以便后续验收。

以上是电缆桥架支架的安装规范，通过以上规范的操作，可以保证电缆桥架支架的质量和安全，并且方便后续的电缆敷设和维护。

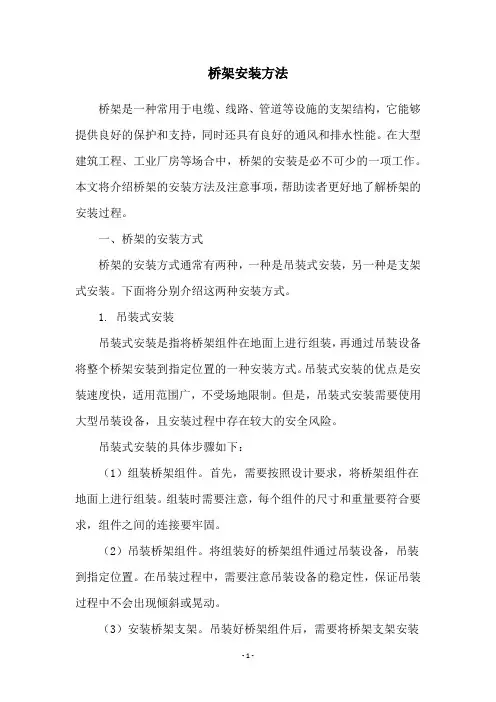

桥架安装方法桥架是一种常用于电缆、线路、管道等设施的支架结构，它能够提供良好的保护和支持，同时还具有良好的通风和排水性能。

在大型建筑工程、工业厂房等场合中，桥架的安装是必不可少的一项工作。

本文将介绍桥架的安装方法及注意事项，帮助读者更好地了解桥架的安装过程。

一、桥架的安装方式桥架的安装方式通常有两种，一种是吊装式安装，另一种是支架式安装。

下面将分别介绍这两种安装方式。

1. 吊装式安装吊装式安装是指将桥架组件在地面上进行组装，再通过吊装设备将整个桥架安装到指定位置的一种安装方式。

吊装式安装的优点是安装速度快，适用范围广，不受场地限制。

但是，吊装式安装需要使用大型吊装设备，且安装过程中存在较大的安全风险。

吊装式安装的具体步骤如下：（1）组装桥架组件。

首先，需要按照设计要求，将桥架组件在地面上进行组装。

组装时需要注意，每个组件的尺寸和重量要符合要求，组件之间的连接要牢固。

（2）吊装桥架组件。

将组装好的桥架组件通过吊装设备，吊装到指定位置。

在吊装过程中，需要注意吊装设备的稳定性，保证吊装过程中不会出现倾斜或晃动。

（3）安装桥架支架。

吊装好桥架组件后，需要将桥架支架安装到墙壁或天花板上。

支架的安装需要考虑墙壁或天花板的承重能力和稳定性。

（4）固定桥架组件。

将吊装好的桥架组件与支架进行连接，使用螺栓或其他方式进行固定。

固定时需要注意，连接件的选择要符合设计要求，连接点的数量和位置要合理。

2. 支架式安装支架式安装是指将桥架组件逐个安装在支架上，最终组成完整的桥架的一种安装方式。

支架式安装的优点是安全可靠，适用于高空或狭窄场地。

但是，支架式安装需要在墙壁或天花板上安装支架，对场地的要求较高。

支架式安装的具体步骤如下：（1）确定支架位置。

根据设计要求，确定墙壁或天花板上支架的位置和数量。

支架的位置和数量需要考虑桥架组件的重量和长度，以及支架的承重能力。

（2）安装支架。

将支架安装到墙壁或天花板上，支架的安装需要考虑墙壁或天花板的承重能力和稳定性。

根据国家标准GB50217-2007《电力工程电缆设计规范》有关对电缆桥架的要求: 6.2电缆支架和桥架6. 2. 1电缆支架和桥架，应符合下列规定：1表面应光滑无毛刺。

2应适应使用环境的耐久稳固。

3应满足所需的承载能力。

4应符合工程防火要求°6. 2. 2电缆支架除支持工作电流大于1500A的交流系统单芯电缆外，宜选用钢制。

在强腐蚀环境，选用其他材料电缆支架、桥架，应符合下列规定：1电缆沟中普通支架（臂式支架），可选用耐腐蚀的刚性材料制。

2电缆桥架组成的梯架、托盘,可选用满足工程条件阻燃性的玻璃钢制。

3技术经济综合较优时，可选用铝合金制电缆桥架。

6. 2. 5电缆桥架的组成结构，应满足强度、刚度及稳定性要求，且应符合下列规定: 1桥架的承载能力，不得超过使桥架最初产生永久变形时的最大荷载除以安全系数为1.5的数值。

2梯架、托盘在允许均布承载作用下的相对挠度值，钢制不宜大于1/200；铝合金制不宜大于1∕300o3钢制托臂在允许承载下的偏斜与臂长比值，不宜大于1∕100o6. 2. 10振动场所的桥架系统，包括接地部位的螺栓连接处，应装置弹簧垫圈。

6. 2. 11要求防火的金属桥架，除应符合本规范第7章的规定外，尚应对金属构件外表面施加防火涂层，其防火涂层应符合现行国家标准《电缆防火涂料通用技术条件》GA181的有关规定。

以下同样适合电缆桥架的敷设要求：5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。

电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。

对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。

5.1.3 同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。

当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。

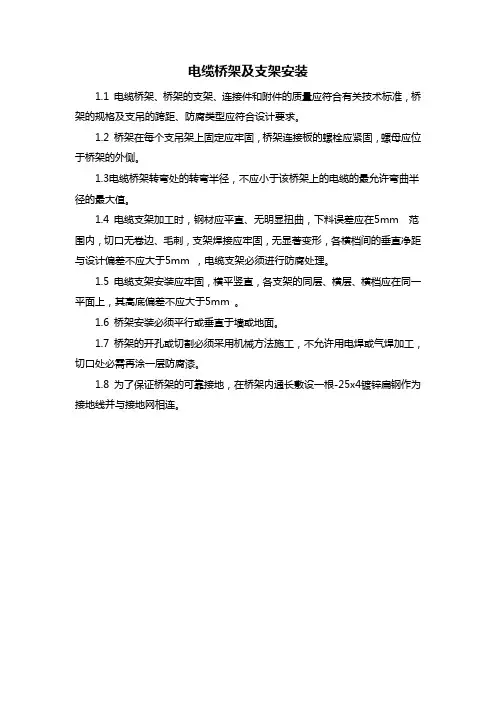

电缆桥架及支架安装
1.1 电缆桥架、桥架的支架、连接件和附件的质量应符合有关技术标准，桥架的规格及支吊的跨距、防腐类型应符合设计要求。

1.2 桥架在每个支吊架上固定应牢固，桥架连接板的螺栓应紧固，螺母应位于桥架的外侧。

1.3电缆桥架转弯处的转弯半径，不应小于该桥架上的电缆的最允许弯曲半径的最大值。

1.4 电缆支架加工时，钢材应平直、无明显扭曲，下料误差应在5mm 范围内，切口无卷边、毛刺，支架焊接应牢固，无显著变形，各横档间的垂直净距与设计偏差不应大于5mm ，电缆支架必须进行防腐处理。

1.5 电缆支架安装应牢固，横平竖直，各支架的同层、横层、横档应在同一平面上，其高底偏差不应大于5mm 。

1.6 桥架安装必须平行或垂直于墙或地面。

1.7 桥架的开孔或切割必须采用机械方法施工，不允许用电焊或气焊加工，切口处必需再涂一层防腐漆。

1.8 为了保证桥架的可靠接地，在桥架内通长敷设一根-25x4镀锌扁钢作为接地线并与接地网相连。

电缆桥架与吊架固定方法
电缆桥架和吊架是用于支撑和固定电缆、电线等设备的重要组件，其固定方法可以根据具体的安装场景和要求而有所不同。

以下是一些常见的固定方法：
1. 螺栓固定，使用螺栓将电缆桥架或吊架固定在建筑物的梁、墙壁或天花板上。

通常会在预先打孔的位置安装螺栓，然后通过螺母将电缆桥架或吊架固定在上面。

2. 焊接固定，在一些特殊场合，可以使用焊接将电缆桥架或吊架直接固定在支撑结构上。

这种方法需要确保焊接牢固，适用于一些需要额外强度支撑的情况。

3. 夹紧固定，使用夹紧件将电缆桥架或吊架夹紧在建筑物的结构上，例如梁或柱子。

这种方法通常适用于需要频繁更换或调整位置的情况，因为夹紧件可以相对容易地进行安装和拆卸。

4. 悬挂固定，通过使用钢丝绳或链条等悬挂装置将电缆桥架或吊架悬挂在建筑物的梁或天花板上。

这种方法适用于需要在空中悬挂电缆的情况，可以根据实际需要调整悬挂的高度和位置。

除了以上列举的方法外，还有一些其他特殊情况下的固定方法，例如使用特殊的支架或挂钩等。

在选择固定方法时，需要考虑到安
全性、稳定性以及施工方便性等因素，以确保电缆桥架和吊架能够
牢固地支撑和固定电缆设备。

同时，在进行固定时，需要遵循相关
的安全规范和标准，确保固定方法符合建筑物的结构要求，并经过
专业人员的施工和验收。

电缆桥架安装施工方案(1)一、前言电缆桥架是用于支撑电力、通信、控制电缆等设备的重要设施，在现代建筑、工矿企业等各个领域都有广泛应用。

电缆桥架的安装施工是确保电缆系统正常运行和安全稳定的关键环节。

本文将详细介绍电缆桥架的安装施工方案。

二、施工前准备1.确认电缆桥架的种类和规格，根据设计图纸确定安装位置和数量。

2.准备相关工具和安全设备，如螺丝刀、扳手、安全帽、手套等。

3.同时要对相关人员进行安全培训，保证施工过程中不发生意外。

三、施工步骤1. 定位测量在安装电缆桥架之前，首先要进行位置的测量，确定安装的起始点和结束点，使用测量工具确保桥架的水平和垂直度。

2. 预先固定根据设计图纸，在桥架需要安装的位置预先固定支架，确保支架的牢固稳定，可以承受电缆的重量。

3. 安装电缆桥架将电缆桥架逐段安装在支架上，注意桥架的连接方式和间距，保证桥架安装的整齐、美观。

4. 连接电缆在桥架安装完成后，根据设计要求将电缆连接到桥架上，注意固定电缆的方式和位置，防止松动和磨损。

5. 终验收完成电缆桥架的安装后进行终验收，确认桥架的安装符合设计要求，电缆连接牢固，不存在安全隐患。

四、施工注意事项1.严格按照设计图纸安装电缆桥架，保证安装的准确性和稳定性。

2.在施工过程中要注意人员和设备的安全，做好防护工作，避免发生意外。

3.完成施工后要进行验收，确保工程质量达标。

五、总结电缆桥架的安装施工是保证电气设备正常运行的重要环节。

本文介绍了电缆桥架安装的基本步骤和注意事项，希望能为相关施工人员提供参考，确保电缆系统的安全运行。

以上就是电缆桥架安装施工方案的相关内容。

电缆桥架安装工艺流程1.引言1.1 概述电缆桥架是一种用于支撑和保护电缆的设备，它的安装工艺流程对于保证电缆系统的稳定和安全运行至关重要。

本文旨在介绍电缆桥架安装的工艺流程，并阐述其中的要点。

电缆桥架安装工艺流程是指按照一定的方法和步骤，将电缆桥架安装在建筑物、工业设备或其他场所的过程。

在安装电缆桥架时，需要考虑多种因素，包括电缆桥架的级别选择、布线计划、安装位置和高度、固定方法以及电缆的导入和导出等。

只有按照正确的工艺流程进行安装，才能确保电缆系统的正常运行和维护。

电缆桥架安装工艺流程包括以下主要步骤：首先，进行施工准备，包括制定安装计划、准备必要的工具和材料；其次，根据设计要求确定安装位置，并进行预先测量；然后，根据布线计划进行电缆桥架的安装，包括选择合适的级别和类型、确定固定位置和高度，并进行必要的切割和接头处理；最后，进行验收和测试，确保电缆桥架的安装质量和电缆系统的正常运行。

在电缆桥架安装工艺流程中，有几个要点需要注意：首先，根据实际需求选择合适的电缆桥架级别和类型，确保满足电缆数量和载荷要求；其次，进行详细的布线计划，考虑到电缆的走向、绕线半径和安全间距等因素；同时，对于大跨距、大载荷或特殊环境的安装位置，需要采取相应的加固和防护措施；此外，对于电缆的导入和导出，应注意保持合理的弯曲半径，避免损坏电缆绝缘层。

综上所述，电缆桥架安装工艺流程是一个综合性的工作，需要考虑多个因素，并按照一定的步骤进行操作。

正确的安装工艺流程和注意要点对于保证电缆系统的正常运行和维护具有重要意义。

在实际操作过程中，应严格按照相关规范和标准要求进行，确保电缆桥架的稳定性、安全性和可靠性。

1.2 文章结构文章结构部分是文章大纲中的一个子标题，它主要介绍整篇长文的组织方式和章节结构。

在这一部分，我将详细说明文章的主要章节和其内容。

2. 文章结构本文按照以下章节结构来组织内容：2.1 电缆桥架安装工艺流程概述：本章将对电缆桥架安装工艺流程进行概括性介绍，包括电缆桥架的定义、作用、应用领域等内容。

电缆桥架支架安装规范电缆桥架支架安装规范一、前期准备1. 分析施工现场，确定电缆桥架支架的布置方案，包括支架的数量、位置和间距等。

2. 测量施工现场的尺寸，确认支架的安装位置和长度。

3. 准备好所需的工具和材料，如支架、螺栓、螺母、扳手、电钻等。

4. 检查支架及配件的质量，确保其完好。

如有损坏或缺失，及时更换或补充。

二、支架安装1. 根据布置方案，确定支架的安装位置和间距，并用粉笔或铅笔在墙壁或天花板上做记号。

2. 使用电钻在记号处钻孔，孔径应与螺栓直径相匹配，并在孔洞周围清理碎渣。

3. 将支架安装在钻孔处，通过螺栓和螺母固定。

螺栓应紧固牢固，但不要过紧，以免损坏支架。

4. 检查每个支架的水平度和垂直度，如有偏差，需要进行调整。

5. 根据需要安装横杆和纵杆，横杆和纵杆之间的连接点应均匀分布，连接处要使用螺栓和螺母固定。

6. 确保横杆和纵杆的安装位置正确，与支架保持平行且垂直。

7. 检查支架和横杆、纵杆的安装牢固度，确保其能够承受电缆的重量。

三、电缆安装1. 根据布置方案，在支架和横杆、纵杆上安装悬挂装置。

2. 将电缆放置在悬挂装置上，并确保其平整、整齐。

3. 使用缆索或绳索将电缆固定在悬挂装置上，确保其稳定和安全。

4. 检查电缆的安装质量，包括是否有明显弯折、扭曲或挤压等情况。

5. 在需要的地方，使用隔板或固定器将电缆与其他电缆分隔开，以免相互干扰。

四、安全措施1. 在施工现场周围设置安全警示标志，提醒他人注意施工作业，避免伤害事故的发生。

2. 在安装过程中，注意个人安全，佩戴防护手套和安全帽，避免被尖锐物品刺伤或撞击。

3. 使用工具时，要注意安全操作，确保自己和他人的安全。

4. 清理施工现场，将杂物和垃圾清理干净，保持工作环境整洁。

总结以上是电缆桥架支架安装的规范，通过按照这些规范进行施工，可以保证电缆桥架支架的安装质量和稳定性，提高电缆布线的效果和使用寿命。

同时，施工人员要注意职业安全和工作环境的整洁，确保施工过程的安全和环保。

电力电缆桥架水平安装支架间距
电力电缆桥架水平安装支架间距一般根据实际情况来确定，可以参考以下几点进行安装：
1. 桥架的宽度：根据使用的电缆数量和直径，确定桥架的宽度。

一般来说，宽度较大的桥架可以容纳更多的电缆，但也需要更多的支架。

宽度通常在100-900mm之间。

2. 电缆的直径：根据电缆的直径确定支架的间距。

大直径的电缆需要更多的支撑，因此支架的间距应该较短。

3. 电缆的布局：根据电缆的布局来确定支架的间距。

如果电缆的布局较密集，应该设置较短的支架间距以提供足够的支撑。

如果电缆的布局较分散，可以适当增大支架的间距。

一般来说，水平安装支架的间距在1-2米之间。

具体的安装间
距需要根据实际情况来确定，以确保电缆桥架的稳定性和安全性。

同时，还需要考虑支架的承重能力和安全标准来确定最佳的间距。
