电缆桥架支架安装方法(图示)

桥架的选用及支吊架制作安装桥架安装工程涵盖四栋单体楼内干线、动力、照明及弱电自控桥架，桥架种类多，穿越建筑结构沉降缝、墙体部位多，与各专业交错处较多，是本工程的难点之一。

从桥架的选择及对应支吊架的制作安装两方面，对类似厂房的电气桥架的选用及安装进行介绍。

首先是桥架的选择：1)钢制托盘、梯式桥架厚度符合表1规定：表1 托盘、梯式桥架设计厚度2）不同的区域，选择不同的桥架形式：进户干线及竖井内桥架宜采用梯架；吊顶内及无吊顶区域宜采用有孔托盘式带盖桥架；竖向桥架为托盘式或槽式桥架时应加电缆固定支架；消防部分使用的桥架需经防火处理的槽式桥架，需满足耐火时限。

3）工业厂房一般预留较多，故在选择桥架时需预留足够的空间，一次放线容量不应大于桥架容量的60%；变、配电室电缆较大，为满足电缆弯曲半径需求，桥架宜采用厚度大于等于150mm；当桥架宽度大于300时，可采用桥架两侧增加加强护板的方式来防止桥架的变形。

4）不同功能的线缆分架敷设：插座、照明、动力线缆宜分架敷设，但插座、照明桥架需与动力桥架连通；不同功能桥架在安装时宜分层共架敷设，两桥架间间距不宜小于150mm。

5）厂房配电盘柜在非洁净区宜采用明装，故考虑美观性，各配电盘柜均需通过桥架接通，明漏部分需加盖桥架盖板。

6）桥架穿越楼板、彩板、壁板处均需加装套管，采用防火泥、发泡剂、堵板等进行密封处理。

其次是桥架支吊架的制作及安装：1)根据桥架安装的位置及桥架的规格，支吊架宜采用固定支架、托架、通丝吊架相结合的方式；见表2，及图1~7。

表2：桥架支、吊架安装方式及材料选用表桥架宽度d100mm≦d≦300mm 300mm<d≦600mm d＞600mm桥架安装位置位于综合管线最上层，梁下敷设位于综合管线下层，沿走廊墙面敷设位于综合管线下层，机房内敷设位于综合管线最上层，梁下敷设位于综合管线下层，机房内敷设位于综合管线最上层，梁下水平敷设位于竖井，垂直敷设支、吊架安装形式角钢门型支架（图1），通丝吊架（图2）斜角型角钢托架（图3）或L型槽钢托架（图5），通丝吊架（图2）槽钢门型支架（图4），槽钢L型支架（图5），通丝吊架（图2）角钢门型支架（图1），通丝吊架（图2）槽钢门型支架（图4），通丝吊架（图2）槽钢门型支架（图4）或I型托架（图6）槽钢支架（图7）支、吊架安装形式角钢支架每6~8米一付，依梁安装；通角钢托架每6~8米一付，依梁安装；通丝吊架2米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架2米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架1.8米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架1.8米每付，沿顶安装槽钢支架每2米一付，沿梁、柱敷设沿墙垂直安装，每2米一付丝吊架2米每付，沿顶安装装装装型钢型号∠40*4∠40*4或[50*37*4.5∠40*4或[50*37*4.5∠50*5或[50*37*4.5[63*40*4.8[63*40*4.8或[100*48*5.3[63*40*4.8或[100*48*5.3吊架形式吊杆8# 8# 8# 10# 10#/ / 横担∠40*4 ∠40*4 ∠40*4 ∠50*5 ∠50*52) 支架制作：依据支、吊架的选材要求进行支架下料，长度合适；横担宽度L 为：桥架宽度d≦300mm，L=d+100mm;桥架宽度d≥400mm,L=d+150mm，切口处无卷边、毛刺；焊接牢固，无扭曲变形，焊缝饱满，不得出现裂缝、咬口、气孔、凹陷等现象。

电缆桥架安装和桥架内电缆敷设施工工艺工法1 前言1.1工艺工法概况电缆桥架有铝合金桥架、钢制桥架等，由于材质不一样致使其安装方式及技术要求也不一样。

电缆敷设分为动力电缆、控制电缆等，用途不一样相应的敷设方式也不一样。

1.2工艺原理电缆桥架的安装通过先安装桥架支架、安装桥架、接地线的过程进行施工，电缆敷设通过相应的电缆排布图进行电缆敷设。

2 工艺工法特点电缆桥架采用成品支架与弯头采用制作的方式，电缆敷设采用人力及简单机械的方式进行施工。

3 适用范围本工艺工法适用于一般工业与民用建筑内电缆桥架安装和桥架内电缆敷设施工。

4 主要引用标准《建筑工程施工质量验收统一标准》(GB50300)《建筑电气工程施工质量验收标准》(GB50303)5 施工方法低压电动机、电动执行机构和控制设备的试验和试运行大体可分为以下几个步骤：施工准备、划线定位、固定件安装、桥架支撑架安装、桥架、托盘安装、桥架的接地保护、敷设电缆、电缆头制作等。

6 工艺流程及操作要点6.1施工工艺流程6.1.1室内电缆桥架及电缆敷设施工工艺流程见图16.2操作要点6.2.1划线定位根据设计图或施工方案，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线（建筑物如有坡度，电缆桥架应随其坡度）确定并标出支撑物的具体位置。

6.2.2固定件安装螺栓安装：用冲击钻钻孔直径的误差不得超过±0.5～±0.3mm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清理干净。

打孔的深度应以套管全部埋入墙内或顶板内，表面平齐为宜。

用木锤或垫上木板后用铁锤将膨胀螺栓敲入墙内或顶板内，螺栓固定后，其头部倾斜值不应大于2mm或采用带膨胀螺母镀锌通丝吊杆。

6.2.3桥架支撑件安装1 撑件在室内安装常用的几种形式可参照国标图集.2 自制支架与吊架所采用的扁铁规格不应小于30mm*3mm，角钢规格不小于25mm*25mm*3mm，圆钢不小于Φ8自制吊支架必须小于按设计要求进行防腐处理。

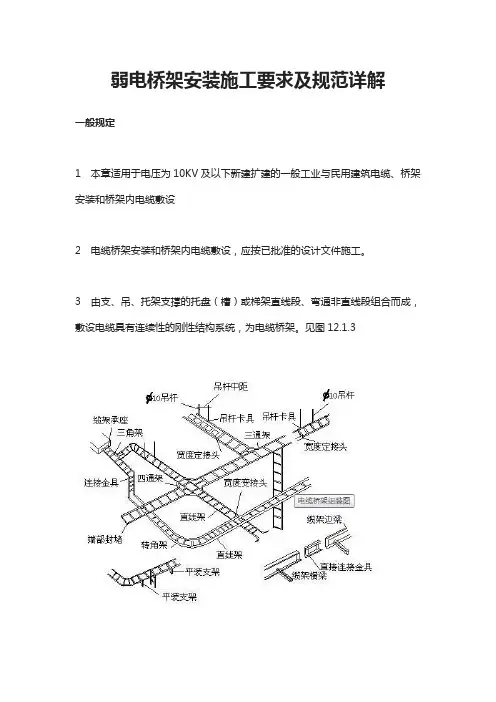

弱电桥架安装施工要求及规范详解一般规定1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.312.1.3电缆桥架组装图4 金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:•金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；•非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；•镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12.2 施工准备2.1 技术准备１)按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２)施工执行工艺标准、图集、规范齐全。

３)电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４)根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

电缆桥架的安装施工工艺桥架安装工艺流程图如下：1支架制作安装依据施工图设计标高及桥架规格，现场测量尺寸，然后依照测量尺寸制作支架，支架进行工厂化生产。

2桥架安装封闭式水平桥架安装见下图所示：(1)将现场测量的尺寸交于材料供应商，由材料供应商依据尺寸制作，避免现场加工。

桥架材质、型号、厚度以及附件满足设计要求。

(2)桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管、排风设备发生矛盾。

(3)桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。

(4)桥架与桥架之间用16mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路电力电缆施工工艺敷设电缆用支架及轴、导链、钢丝绳、大麻绳、绝缘摇表、直流耐压设备、皮尺、钢锯、手捶、无线对讲机、手持扩音喇叭、指挥红旗、校线电话、煨管器、开孔器、套丝机、压线钳、锉、电锤、焊机、氧气、乙炔、焊割工具、剥线钳、万用表及一些电工常用工具。

工艺流程砖砌沟及沟槽土方开挖→制作电缆支架→支架刷底漆→安装电缆支架及接地线→补底漆及刷面漆→清理电缆沟→电缆敷设→绝缘测试→电缆沟盖盖板→通电调验后投入运行。

电缆支架制作好后，应即时除锈及清理污垢，并刷防锈漆和面漆。

油漆的工作粘度，必须加以控制，使其在涂刷时不流坠、不显刷纹为宜。

涂刷过程中，不得任意稀释。

电缆沟支架水平安装施工时采用16#铁丝拉直安装，随坡度保持一直线，并在一侧支架上端各敷设一根-40×4扁钢作为接地母线，电缆支架及接地母线应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷，焊后应做好防腐处理。

1）电缆敷设前，原先预埋横穿电缆沟内的小电缆必须做特别处理，接近沟底的电缆两头横向延伸开挖，将电缆尽量压向沟底，接近地面的电缆尽量抬起，使电缆能够顺利从沟里通过。

2）电缆敷设时，放线架放置必须稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。

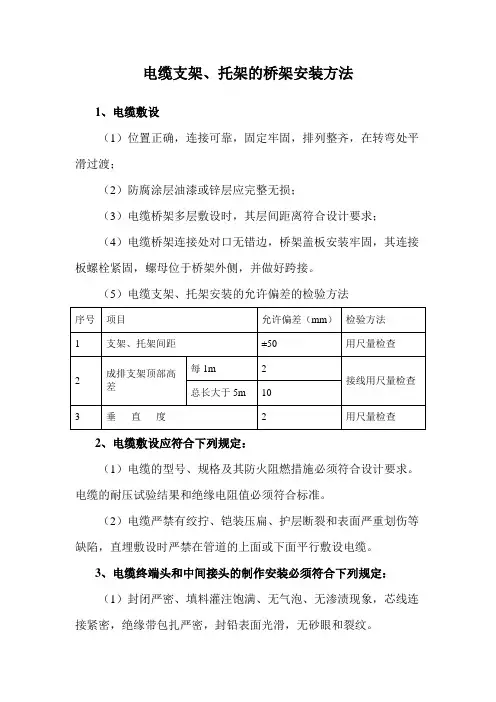

电缆支架、托架的桥架安装方法
1、电缆敷设
（1）位置正确，连接可靠，固定牢固，排列整齐，在转弯处平滑过渡；
（2）防腐涂层油漆或锌层应完整无损；
（3）电缆桥架多层敷设时，其层间距离符合设计要求；
（4）电缆桥架连接处对口无错边，桥架盖板安装牢固，其连接板螺栓紧固，螺母位于桥架外侧，并做好跨接。

（5）电缆支架、托架安装的允许偏差的检验方法
2、电缆敷设应符合下列规定：
（1）电缆的型号、规格及其防火阻燃措施必须符合设计要求。

电缆的耐压试验结果和绝缘电阻值必须符合标准。

（2）电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷，直埋敷设时严禁在管道的上面或下面平行敷设电缆。

3、电缆终端头和中间接头的制作安装必须符合下列规定：
（1）封闭严密、填料灌注饱满、无气泡、无渗渍现象，芯线连接紧密，绝缘带包扎严密，封铅表面光滑，无砂眼和裂纹。

（2）电缆头安装固定牢靠，相序正确，直埋电缆接头保护措施完整，标志正确清晰。

（3）电缆敷设排列整齐，标志正确清晰；
（4）在支架上敷设时，电缆固定牢靠；
（5）根据现场实际情况预留电缆长度；
（6）电缆接地支线或接零支线敷设应符合规定。

4、导线间和导线对地间的绝缘电阻值必须大于0.5MΩ。

（1）在盒、箱内导线有适当余量，导线在管子内无接头，不进入盒、箱的垂直管子的上口穿线后应密封处理良好，导线连接牢固，包扎严密，绝缘良好，不伤芯线。

（2）盒、箱内清洁无杂物，导线整齐，护线套管齐全，不脱落。

电缆桥架9种安装方法电缆桥架作为电力、通信以及控制系统等的重要组成部分，其安装方法对于保证电缆的正常运行以及延长其使用寿命具有重要意义。

本文将介绍电缆桥架的9种常见安装方法，供参考。

1.直线安装法：即将电缆桥架按照直线铺设，适用于长距离且无特殊要求的情况。

首先确定铺设线路的起点和终点，然后根据线路的走向进行铺设，注意保持桥架的水平和垂直度。

2.弯头安装法：适用于线路需要转弯的情况。

通过使用弯头等特殊连接件，将电缆桥架按照所需的弯曲角度进行连接和安装。

3.T字型安装法：适用于分支线路的情况。

通过使用分支连接件，将电缆桥架连接到主桥架上，然后将分支线路进行铺设。

4.升降安装法：适用于需要调整高度的情况。

通过使用支座等组件，将电缆桥架安装在合适的高度上，以适应不同的需求。

5.悬挂安装法：适用于需要悬挂安装的情况。

通过使用吊杆、吊索等组件，将电缆桥架悬挂在天花板、墙壁等位置上，以节省空间和提高美观度。

6.连接安装法：适用于需要连接多段电缆桥架的情况。

通过使用连接件等组件，将电缆桥架进行连接，并保证其接口的牢固性和导电性能。

7.固定安装法：适用于需要固定安装的情况。

通过使用固定支架、螺栓等组件，将电缆桥架固定在地面、墙壁等位置上，以增强其稳定性和安全性。

8.水平安装法：适用于需要在地面或墙壁上进行安装的情况。

通过使用支架、角铁等组件，将电缆桥架水平地安装在所需位置上，以保证电缆的正常运行。

9.墙面安装法：适用于需要在墙面上进行安装的情况。

通过使用角铁、支架等组件，将电缆桥架固定在墙面上，并保证其与墙面的密合度和牢固性。

综上所述，电缆桥架的安装方法有直线安装法、弯头安装法、T字型安装法、升降安装法、悬挂安装法、连接安装法、固定安装法、水平安装法和墙面安装法等9种。

根据具体的线路要求和环境条件，可以选择合适的安装方法，确保电缆桥架的正常运行和安全使用。

电⽓竖井内桥架安装（有图⽰）⼀、施⼯准备（⼀）作业条件1、⼟建墙体结构已弹出施⼯⽔平线,墙⾯抹灰及⾯层巳完⼯。

2、电缆桥架及穿楼板的预留洞⽇已处理好,安装防⽕隔板的埋件巳整理好。

3、安装电缆桥架所需要的⽀架等附件巳加⼯好。

4、竖井内电⽓预埋管路巳整理好。

（⼆）材料要求1、电⽓竖井内所⽤的电缆桥架,规格型号要符合设计要求,采⽤镀锌制品,镀锌钢板的厚度在桥架宽度⼩于400mm时,厚度不⼩于1.5mm;在400～800mm之间时,厚度不⼩于2mm;⼤于800mm时,厚度不⼩于2.5mm。

2、电缆桥架应平直,⽆明显扭曲,⽀架应焊接牢固,⽆显著变形,下料误差应在5mm 范围内,切⼝应⽆卷边⽑刺。

3、防⽕堵料(防⽕枕)、防⽕涂料应选⽤经国家鉴定的定型产品。

4、竖井内的配电箱应有出⼚合格证、⽣产许可证、“CCC”认证标志和认证证书复印件及试验记录。

5、电线、电缆及附件应选⽤符合国家现⾏技术标准的产品,并应有出⼚合格证、“CCC”认证标志和认证证书复印件。

电线、电缆还应有⽣产许可证。

6、电⽓竖井中使⽤的辅助材料:钻头、电焊条、氧⽓、⼄炔⽓、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、⿊胶布等。

7、⾦属膨胀螺栓:根据允许拉⼒和剪⼒及设备的安装孔径确定。

8、接线端⼦:根据导线截⾯及导线根数选⽤相应规格的接线端⼦。

9、镀锌材料:钢板、圆钢、扁钢、⾓钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等⾦属材料均应采⽤镀锌制品。

（三）主要机具1、活扳⼿、⽼虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、⼿动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压⼒案⼦、电烙铁、电炉⼦、锡锅、喷灯、锡勺等。

2、兆欧表,⾼凳等。

⼆、质疆要求质量要求符合《建筑电⽓⼯程施⼯质量验收规范》(GB50303-2002)的规定。

三、⼯艺流程确定电缆桥架位置→固定⽀架→桥架安装→配电箱固定四、操作⼯艺（⼀）确定电缆桥架位置1、电缆桥架应敷设在安全、⼲燥、易操作的电⽓竖井内。

电缆桥架线槽安装规范工艺施工图集电缆桥架安装施工1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。

1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

电缆桥架安装标准图文电缆桥架安装：电缆桥架为金属电缆托盘，桥架和金属线槽的统称。

（一）材料标准：1、电缆桥架必须有国家强制安全认证“CCC”标志，有出厂合格证，材质证明。

2、外观检查，部件齐全，表面光滑，不变形，钢制桥架涂层完整，无锈蚀，镀锌桥架，镀层均匀，良好，无表皮剥落，外观质量好。

3、电缆桥架应符合下列规定：（1）表面光洁无毛刺。

（2）适应使用环境耐久稳固。

（3）满足所需的承载能力。

（4）符合工程防火要求。

4、金属桥架应有防腐处理：（1）在强腐蚀环境，宜采用热镀锌等经久性较高的防腐处理。

（2）型钢臂式支架，轻腐蚀环境或非重要性回路的电缆桥架，可用涂漆处理。

5、电缆支架的强度，应满足电缆及其附件荷重和安装维护的受力要求，且符合下列规定：（1）有可能暂时上人时，按900牛的附加集中荷载计。

（2）机械化施工时，计入纵向拉力，横向推力和滑轮重量等影响。

6、电缆桥架的组成结构，应满足强度及稳定性要求，且符合下列规定：（1）桥架的承载能力，不得超过使桥架最初产生永久变形时，最大荷载除以安全系数为1.5的数值。

（2）桥架在允许均布承载作用下的相对挠度值，对钢制不宜大于1/200，对铝合金不宜大于1/300。

（3）钢制托臂在允许承载下的偏斜与臂长的比值，不宜大于1/100。

（二）施工条件：1、电缆桥架安装按已批准的设计进行施工。

2、与桥架安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范。

3、电缆沟、竖井等处的地坪及抹面工作结束，施工临时设施，模板及建筑垃圾等清理干净，施工道路通畅，盖板齐全。

4、室内、配电小井粉刷装饰完毕，顶板和墙壁粉刷完并验收合格。

5、电缆桥架安装用的附件，应采用热镀锌制品，自制吊杆支架必须涂防锈漆两道。

6、电缆桥架安装后，抹灰和粉刷不再施工（修补除外）。

7、施工中的安全技术措施，应事先制定到位。

（三）工具配置：冲击电钻、钻头、手锤、手钳、尖嘴钳、活搬手、十字螺丝刀、平口螺丝刀、划线粉袋、卷尺。

一、施工准备（一）作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层巳完工。

2、电缆桥架及穿楼板的预留洞日已处理好,安装防火隔板的埋件巳整理好。

3、安装电缆桥架所需要的支架等附件巳加工好。

4、竖井内电气预埋管路巳整理好。

（二）材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用镀锌制品,镀锌钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400～800mm之间时,厚度不小于2mm;大于800mm时,厚度不小于2.5mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

电线、电缆还应有生产许可证。

6、电气竖井中使用的辅助材料:钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。

9、镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采用镀锌制品。

（三）主要机具1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。

2、兆欧表,高凳等。

二、质疆要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程确定电缆桥架位置→固定支架→桥架安装→配电箱固定四、操作工艺（一）确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。

2、按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸,必要时与土建配合,进行相应的变更。

电缆桥架安装图（步骤解析）电缆桥架安装主要项目金属电缆桥架及支架和引入与引出的金属电缆导管必须接地（PE)或接零（PEN)可靠，而必须符合下列规定：1、金属电缆桥架及其支架全长不应小于2处与接地（PE)或接零（PEN)干线相连接。

2、非镀锌金属电缆桥架间连接板的两端应跨接铜芯接地线，接地线最小允许截面积不小于4mm2。

3、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

立柱加工制作1、根据现场需要尺寸对立柱或槽钢等进行加工。

2、对槽钢进行加工时，首先校直，去除表面铁锈，然后测量尺寸、画线，切割。

3、镀锌槽钢采用无齿锯切割，严禁使用电气焊切割。

4、立柱切割完后除锈并进行防锈防腐处理，刷两道铁红色防锈漆。

5、第一道防锈漆晾干后再刷第二道防锈漆，以免影响防腐质量。

6、第二道防锈漆晾干后，刷灰色面漆一层。

注：正确配置油漆与稀料的比例，防止油漆过稠堆积不容易晾干或者过稀防腐效果差。

稀料与油漆的配置参见产品说明书。

制作完的立柱刷完两次铁红色防锈漆刷完灰色面漆垫板加工制作1、垫板的尺寸根据桥架的大小及安装方式确定。

垫板切割时边缘尽量平直，孔洞大小均匀。

孔洞宜加工成长条形，便于安装时找正位置。

10#槽钢或工字钢焊接在垫板上时，一般将垫板加工成200*150mm垫板厚度为8-10mm。

2、垫板切割完毕后，去除表面残余焊渣及铁锈。

注：当桥架吊装或在水泥墙侧面安装时，为保证强度，垫板一般开四个孔，四角固定。

当桥架安装在砖墙上时，使用穿墙螺栓将垫板固定在墙体上，垫板一般加工成两孔。

3、垫板内外两侧及边缘刷防锈漆两层，面漆一层。

固定在墙体或顶板上的垫板可只在贴近墙体侧刷防锈漆及面漆，外侧（立柱接触面）待焊接完毕后进行刷油。

制作完的垫板刷完两次铁红防锈漆防锈漆刷完灰色面漆立柱安装1、立柱焊接在垫板上。

焊接前要根据土建所给标高确定安装高度及立柱长度。

2、将制作好的垫板按桥架走向确定好安装位置，安装时同一排垫板的偏差尽量缩小，防止确定好立柱安装位置后不能焊接在垫板内。

桥架支吊架制作安装图例（2008）编制说明1.电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；2.电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；3. 采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接牢固；4.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm 2,采用焊锡铜接线端子连接，连接处应进行除漆处理；Φ8×30mm顶爆螺丝Φ8通丝螺杆L30×3角钢楼 板桥 架50×50～200×50Φ8×25mm六角螺丝50×50～200×100桥架水平支架制作图楼 板Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(正视楼 板L30×3角钢Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(侧Φ10×40mm顶爆螺Φ10通丝螺杆L40×4角钢楼 板桥 架300×100～400×150300×100～400×150桥架水平支架制作图Φ8×25mm六角螺丝楼 板Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(正视楼 板L40×4角钢Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(侧Φ12×50mm顶Φ12通丝螺杆L50×5角钢楼 板桥 架500×100～600×150500×100～600×150桥架水平支架制作图Φ8×30mm六角螺丝楼 板Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(正楼 板L50×5角钢Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(侧Φ12×70mm 6.3#槽钢6.3#槽钢楼 板桥 架800×150～1000×150150×150×8mm钢板Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(正视）楼 板桥 架Φ12×70mm膨胀螺拴150×150×8mm钢板6.3#槽钢6.3#槽钢Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(侧视墙 体50×50～200×100桥架垂直安装支架制作图（俯Φ8×50mm膨胀螺丝L30×3角钢L30×3角钢Φ8×25mm六角螺丝50×50～200×100桥架垂直安装支架制作图（侧视墙 体300×100～400×150桥架垂直安装支架制作图（俯Φ10×65mm膨胀螺丝L40×4角钢L40×4角钢Φ8×30mm六角螺丝300×100～400×150桥架垂直安装支架制作图（侧视墙 体500×150～600×150桥架垂直安装支架制作图（Φ12×70mm膨胀螺丝L50×5角钢L50×5角钢Φ10×30mm六角螺丝500×150～600×150桥架垂直安装支架制作图（侧视墙 体800×150～1000×150桥架垂直安装支架制作图（俯Φ12×70mm膨胀螺丝L60×6角钢L60×6角钢Φ10×30mm六角螺丝800×150～1000×150桥架垂直安装支架制作图（侧视Φ10×40mm～Φ12×50mm顶爆螺丝Φ10～Φ12通丝螺杆L30×3～L40×4角钢楼 板桥 架200×100～300×150双层桥架（宽度相加小于600mm）水平支架制作Φ8×25mm六角螺丝桥 架200×100～300×150楼 板Φ10×65mm～Φ12×70膨胀螺丝桥 架L30×3～L40×4角钢桥 架Φ8×25mm六角螺丝双层桥架（宽度相加小于600mm）水平固定支架正楼 板桥 架Φ8×25mm六角螺丝桥 架双层桥架（宽度相加小于600mm）水平固定支架制作侧Φ10×65mm～Φ12×70膨胀螺丝L30×3～L40×4角钢L30×3～L40×4角钢楼 板Φ12×70膨胀螺丝桥 架L50×5角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加700～1000mm）水平固定支架楼 板Φ12×70膨胀螺丝桥 架L60×6角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加1100～1400mm）水平固定支架图。

电缆桥架安装施工方法及工艺1施工准备1.1技术准备(1)设计施工图纸和电缆桥架加工大样图齐全。

(2)各种电缆桥架技术文件齐全。

(3)电缆桥架安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。

(4)土建预留的孔洞其位置，大小应符合设计和施工规范要求。

1.2材料准备(1)电缆桥架及其附件：应采用经过热镀锌处理阻燃、耐火和普通的定型产品。

其型号、规格应符合设计要求。

电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

(2)金属膨胀螺栓：应根据容许拉力和剪力进行选择。

(3)镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

(4)辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

1.3主要机具准备(1)铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。

(2)电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。

1.4作业环境准备(1)配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

(2)顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设。

(3)高层建筑竖井内土建湿作业全部完成。

(4)地面电缆桥架应及时配合土建施工。

1.5施工准备(1)参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。

施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。

(2)现场加工须设置专用工作台，加保护围栏。

作业时应配备电气消防设备。

(3)作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。

(4)施工技术资料要和施工进度同步。

2施工部署主楼、西副楼的电缆桥架由山东水电一队安装，东副楼的电缆桥架由山东水电二队安装。

3操作工艺3.1工艺流程：预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定吊杆、吊架安装桥架安装地面电缆桥架安装。

工程概况：1、工程特点及主要事项：电缆桥架对电力干线及弱电工程配线起承架作用。
