施工图分类错误表

《建筑工程施工图设计文件审查》建筑专业常出现的通病-—违反强条、违反规范规定标准、设计深度不足在全国实施建筑工程施工图设计文件审查制度四年来(深圳一年过四个月）的发展当中，取得了瞩目的成绩,得到了一定的认可，摸索了很多好的经验，认准了这项审查制度的实施，是勘察设计质量监管方式的重大突破,是作为政府监管勘察设计质量的手段,是政府强制实施的一项工作，它可以将勘察设计文件中存在的设计质量问题在工程施工之前发现并及时纠正，有效的避免了安全隐患和质量事故发生，起到保护公共利益、公众安全目的；同时，这一监管方式相比以前的质量检查其复盖面更广，科学性系统性更强.但是,建筑工程施工图设计文件审查作为一项新制度，大家在认识上、理解上还不是十分统一，制度上还不是十分完善，操作上还不是完全规范。

目前，勘察设计质量形势还是严峻的，这从审查中发现那么多的违反强条的情况就可以看出来。

据对2003年审查情况的统计显示，全国审查了110402项，总计8.65亿平方米的房屋建筑工程项目,共发现违反工程建设标准强制性条文248983条次（2。

56条次/项)，13717个安全隐患；去年以来，国外几起大型工程的质量事故，如2004年5月23日，曾号称“世界一流的国际机场”，“戴高乐机场的骄傲和陈列窗”的法国戴高乐机场2E候机厅屋顶坍塌。

事故发生，造成通往世界各国航线即终断，造成死亡至少6人(其中中国公民2人），重伤多人。

国内，这一次浙江14号台风,农民自建房塌了这么多，有的还是90年代建的。

这些质量事故，对工程界震动很大,对审查制度又有了新的认识,更为重视和关心了。

审查的主要内容：●建筑物的稳定性、安全性审查。

包括地基基础和主体结构体系是否安全、可靠。

●是否符合消防、节能、环保、抗震、卫生、人防、防雷等有关强制性标准、规范。

●施工图是否达到规定的深度。

●是否损害公共利益和公众安全。

●核对建筑面积计标.下面就《建筑工程施工图设计文件审查》建筑专业常出现的违反强条、违反规范规定标准、设计深度不足及其它审查等通病,归纳分类叙述如下：1、违反强制性条文方面1.1建(构）筑物退红线不够：管道、设施、化粪池等超出道路红线；地下室、基础、雨棚、固定构架超出建筑红线。

建筑装饰装修工程施工图设计常见问题
建筑装饰装修工程施工图设计是一个非常重要的环节，它直接影响到工程的质量和进度。

在实际工作中，往往会遇到一些常见问题，下面就为大家总结一下。

1. 设计图纸不合理：有时候施工图纸中的一些细节设计不合理，比如窗户、门窗等位置和尺寸不符合实际需要，或者设计图中没有考虑到施工的可行性，导致施工时需要进行修改，浪费了时间和资源。

2. 图纸缺失或不完整：有时候施工图纸中会出现缺失或者不完整的情况，比如某个局部施工图没有标明细节或者需要施工的部位没有图纸，这样就会导致施工方在实际操作中无从下手，造成工期延误。

3. 图纸尺寸标注错误：在施工图纸中，尺寸的标注是非常重要的，如果标注错误，就会导致施工方无法准确把握尺寸，从而影响到施工的质量。

某个管道的尺寸标注错误，导致施工中管道无法正常连接，需要重新修改，耗费了不必要的时间和成本。

4. 图纸设计与实际不符：有时候施工图纸中的设计与实际情况不符，比如某个墙体在实际施工中发现与图纸中的设计不一致，导致施工方需要重新设计或者修改，增加了工程量和成本。

5. 施工细节没有标注清楚：施工图纸中应该对一些细节进行清晰明确的标注，比如对于某个构件的连接方式、材料要求、施工工艺等，如果没有清晰标注，施工方容易出现错误操作，从而影响到工程的质量。

施工图纸最容易出错的细节，请仔细检查！引言：施工图纸是建筑施工的依据和指导，它直接关系到工程的质量和进度。

然而，施工图纸中往往存在着各种易出错的细节，这些细节的错误可能导致施工过程中的问题和隐患，进而影响到工程的质量和安全。

因此，对施工图纸进行仔细检查是确保工程顺利实施的重要环节。

一、尺寸标注：1. 尺寸单位标注错误：如未标注单位或标注错误单位，可能导致施工误差。

2. 尺寸标注与图纸不符：标注的尺寸与图纸中实际尺寸不符，可能导致施工偏差。

二、材料规格：3. 材料规格标注错误：标注的材料规格与实际使用的材料规格不符，可能导致施工困扰。

4. 缺乏材料规格标注：没有对材料规格进行准确的标注，可能导致混乱和误用。

三、构造连接：5. 构件连接方式标注错误：标注的构造连接方式与实际施工不符，可能导致连接强度不够或不稳定。

6. 缺少构造连接细节：没有详细标注构造连接的细节，可能导致施工不明确和施工质量不稳定。

四、图纸符号：7. 符号标注错误：标注的图纸符号与实际意思不符，可能导致施工误解。

8. 缺少符号标注：没有准确标注图纸符号，可能导致施工不明确和施工质量不稳定。

五、图纸布置：9. 图纸布置混乱：图纸的布置不合理，导致阅读和理解困难，可能导致施工错误。

10. 缺少图纸布置标准：没有遵循统一的图纸布置标准，可能导致施工困惑和质量问题。

详细解释每个细节的出错可能性和后果：1. 尺寸标注：尺寸标注错误会直接影响到施工的精度和质量。

如果尺寸单位标注错误，施工人员可能按照错误的单位进行施工，导致测量和安装误差。

如果尺寸标注与图纸不符，施工人员可能按照标注的尺寸来进行施工，导致构件不匹配或者不稳定。

2. 材料规格：材料规格标注错误会导致施工人员使用错误的材料规格，从而影响施工的质量和安全。

缺乏材料规格标注会给施工人员带来困扰，他们可能无法准确选择和使用材料。

3. 构造连接：构造连接方式标注错误会导致施工人员使用错误的连接方式，从而影响构件的连接强度和稳定性。

建筑装饰装修工程施工图设计常见问题建筑装饰装修工程施工图设计是建筑装饰装修工程的重要环节，施工图设计的质量直接关系到整个施工过程的顺利进行和最终的施工效果。

在实际的施工图设计过程中，常常会出现一些问题，这些问题不仅影响到工程进度，还可能影响到整个工程的质量和安全。

建筑装饰装修工程施工图设计中常见的问题需要及时发现和解决，以确保施工质量和安全。

本文将针对建筑装饰装修工程施工图设计中常见的问题进行归纳和总结，以便施工单位和设计单位在实际工作中能够及时解决这些问题，确保建筑装饰装修工程的顺利进行。

一、设计图纸错误问题1.错漏图：设计图纸中存在着一些错漏图的问题，可能是设计师在绘图过程中出现了疏忽，也有可能是设计师在编制图纸时对某些细节不够认真。

这些错漏图的问题会导致施工单位在实际施工过程中无法准确理解设计图纸，从而影响到施工的质量和进度。

2.图纸不清晰：设计图纸中的文字或图形不清晰，无法准确理解设计意图，影响施工单位的理解和实施。

解决方法：设计单位在编制设计图纸时，应认真核对每一张图纸的内容，避免出现错漏图的问题；要求设计单位对图纸的文字和图形进行规范化处理，确保设计图纸的清晰度和规范性。

二、设计方案不合理问题1.设计方案不合理：设计方案中存在一些不合理的设计，比如在施工过程中会出现难以实施的设计方案，从而影响到施工的进度和质量。

2.设计方案与现场不符：设计方案与实际施工现场的情况不相符，导致实际施工无法按照设计方案进行。

3.设计方案经常调整：设计方案不断更改，导致施工单位无法及时跟上设计方案的更改，从而影响到施工的进度和质量。

解决方法：设计单位应充分了解施工现场的实际情况，确保设计方案与实际施工现场相符；设计单位在编制设计方案时，应尽量避免不合理的设计，确保设计方案的可实施性和稳定性。

三、材料选用问题1.材料规格不符：设计图纸中规定的材料规格与实际施工所使用的材料规格不符，影响施工的质量和效果。

解决方法：设计单位在编制设计图纸时，应尽量充分考虑到实际施工所使用的材料规格和数量，确保设计图纸中规定的材料规格和数量与实际施工相符。

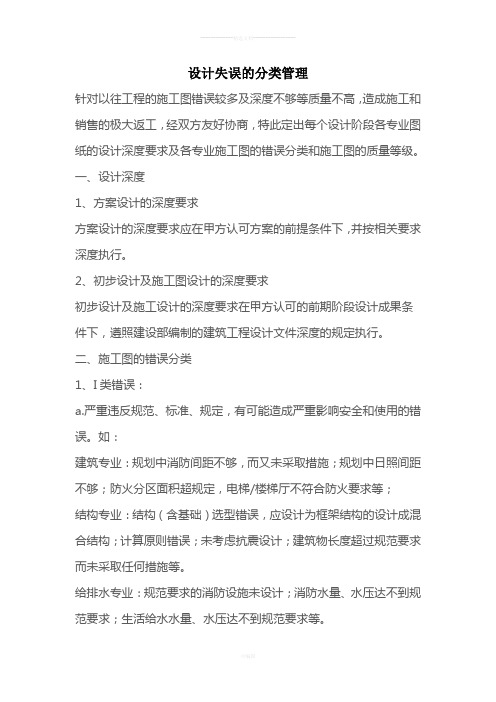

设计失误的分类管理针对以往工程的施工图错误较多及深度不够等质量不高，造成施工和销售的极大返工，经双方友好协商，特此定出每个设计阶段各专业图纸的设计深度要求及各专业施工图的错误分类和施工图的质量等级。

一、设计深度1、方案设计的深度要求方案设计的深度要求应在甲方认可方案的前提条件下，并按相关要求深度执行。

2、初步设计及施工图设计的深度要求初步设计及施工设计的深度要求在甲方认可的前期阶段设计成果条件下，遵照建设部编制的建筑工程设计文件深度的规定执行。

二、施工图的错误分类1、I类错误：a.严重违反规范、标准、规定，有可能造成严重影响安全和使用的错误。

如：建筑专业：规划中消防间距不够，而又未采取措施；规划中日照间距不够；防火分区面积超规定，电梯/楼梯厅不符合防火要求等；结构专业：结构（含基础）选型错误，应设计为框架结构的设计成混合结构；计算原则错误；未考虑抗震设计；建筑物长度超过规范要求而未采取任何措施等。

给排水专业：规范要求的消防设施未设计；消防水量、水压达不到规范要求；生活给水水量、水压达不到规范要求等。

暖通专业：规范要求的消火排烟设施未设计，排烟风量大不到规范要求，又为采取必要的措施等。

电器专业：变配电、电话、电视、消防、广播音响等系统及各种机房平、剖面设备布置等严重违反规范、标准、规定：配电方案有严重缺陷等。

b.设计不周或有严重错误，有可能造成不能正常使用、不安全或重大经济损失。

如：建筑专业：总平面竖向设计错误：轴线错误或对不上，楼梯碰头：视线计算错误等。

结构专业：计算书未经校队或计算机中存在影响安全的严重错误而未经发现；基础选型错误，引起沉降过大；竖向构件强度不足；结构与建筑节点严重不一致等。

给排水专业：由于设计的水塔或水箱高度不够，造成水压不足，出水量不能满足使用要求；高层建筑消防减压、止回等设计不当；消防箱位置明显不合理，如正对入户门或妨碍入户开门等。

暖通专业：冷、热负荷计算有重大错误或系统选择不当；膨胀水箱高度低于采暖系统等。

建筑图纸知识：施工图设计常见错误及处理随着社会的不断发展，建筑设计已经成为了一个重要领域。

施工图是建筑设计阶段中一项非常关键的内容。

它是建筑施工最核心的参照文件，是图纸设计的最后阶段，直接关系到建筑工程的质量和安全。

但是，由于施工图设计的复杂性，经常会出现一些错误。

下面，就我们在设计施工图中遇到的常见错误进行一个总结，并提出处理方法。

1、材料数量计算不准确在施工图设计阶段，设计师需要根据工程所需的材料来估算和计算材料的数量。

但是，在实际操作中，往往会出现材料数量计算不准确的情况。

这会导致材料的浪费和造成工程的额外费用。

解决方法：在进行材料估算时，需要根据实际情况进行详细的计算和估算，将材料数量计算得尽量准确。

并且需要及时地进行材料测量和记录，以避免出现材料数量不足或者浪费等情况。

2、平面布置不合理建筑施工图的平面布置是施工图设计中极其重要的部分。

如果平面布置不合理，就会影响到建筑施工的效率，甚至会造成严重的安全事故。

解决方法：在进行平面布置时，需要考虑建筑的使用目的和实际情况，结合建筑的各项技术要求和规定进行设计。

同时，需要在实施中随时进行调整和修改，确保平面布置的合理性，以达到施工效果的最佳效果。

3、细节处理不到位建筑施工图设计的一个重要环节就是对建筑各部位的细节进行处理，包括建筑外形、窗户、门、阳台等。

如果这些都没有被考虑到位，就可能会导致建筑的安全、耐用性、美观度不足。

解决方法：在进行细节处理时，需要仔细考虑建筑物的主体结构，考虑建筑物所需的各种功能，以及建筑物所处环境等因素。

必须确保对各方面的影响进行全面的考虑，权衡利弊，以达到最佳效果。

4、施工图缺少标识或注释施工图中的建筑标识和注释是非常重要的，能够帮助建筑施工人员更好地理解和识别图纸内容，从而提高施工效率和施工质量。

如果缺少标识或注释，就会给建筑施工带来很大的困扰。

解决方法：在施工图设计时，必须确保每个部分都有相应的标识和注释。

可以使用符号来标明各个建筑元素的位置和功能；也可以通过文字注解来详细说明建筑图纸的细节和规范。

1.建筑施工图最容易出错的地方有哪些建筑施工图最容易出错的地方：1、检查女儿墙砼压顶的坡向是否朝内。

2、检查砖墙下有梁否3、结构平面中的梁，在梁表中是否全标出了配筋情况。

4、检查主梁的高度有无低于次梁高度的情况。

）5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。

6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。

7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。

8、检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。

9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合。

10、当设计要求与施工验收规范有无不同。

如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。

但施工验收规范要求，同一截面钢筋搭接面积不得超过50%。

11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。

、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。

2.工作失误情况说明最低0.27元开通文库会员，查看完整内容>原发布者：zds82工作失误情况说明尊敬的各位领导：由于本人的工作失误，导致财务部出现了付款错误的问题，给公司和客户带来了一定的不良影响，我对此十分的愧疚。

现在，我郑重对自己的错误行为进行深刻反思，挖掘犯下此次错误的原因，认真检讨自身思想、行为中存在的各项问题，向公司表明改过自新、努力进步的决心，确保以后绝不会再犯类似错误，争取以优异成绩回报团队的信任和各位领导的关怀帮助。

（一）出现错误的原因出现该错误的主要原因是我本人工作不够细心，责任心有待加强，这才是出现此次错误的最主要原因：在审核本金支付单时，看摘要内容的同时无重点看账户名称，所以不知道是公账付给私账的，遗漏了叶经理要求的公账付私账要给他审批的原则，作为财会人员，理应高度认识到自身工作的重要性、努力恪尽职守、工作中不能出现任何的瑕疵，可是自己财务风险意识认识不够深刻、以至于疏忽大意出现了此次错误，辜负了领导和同事们的信任。

施工图中常出的错误一、尺寸：1、平面尺寸、标高和注释不详细；2、顶面图中灯具尺寸标注中缺与墙或固定物体的尺寸标注，没有放线标准。

3、在施工图绘制过程中，应注意尺寸标注上的问题，关键尺度与次要尺度间的把握。

4、施工图中缺乏如何标注控制尺寸和绝对尺寸的关系。

5、立面和剖面尺寸、注释经常有矛盾；6、立面尺寸、注释不全不详细；7、出图的比例一定要比例尺可量，随意的比例不能出现。

二、灯具1、设计师对顶面的灯具设计与电器图有所偏差，应考虑具体的设计范围。

2、灯具布置的间距不规范；三、填充1、墙填充，具体线型粗细，无统一标准；设备等标志无统一具体图例；灯具图例缺乏。

四、剖面、立面、详图1、剖面和节点详图的基层和骨架与实际做法有不同；2、对一个造型的剖面、节点祥图表达不全，不能画到位；3、对立面、剖面、详图的基层材料标注不全。

4、施工图立面图中小分平面具体是否统一要放在立面图上。

五、线型只用颜色来区分线型，没有给线型定义，所以无法运用图层的特点来绘图。

图纸输出的线型有统一的规范，但问题要具体对待，对于特殊比例的图纸，应适当调整。

六、图号图号、编号容易出错，在图纸输出之前，一定要经过严格地校对。

七、图纸深度图纸的深度要加强，一定要做到立面与平面相对应。

八、规范性1、不同出图比例的图，文字大小经常不一样；2、在一套施工图中，经常出现字高大小、柱注等不统一3、平面布置的家具、陈设大小不规范；4、对立面不同材料的表达不规范；5、公司节点深度具体到何种程度，相对应有无具体的规范。

6、文字标注字体无统一标准。

文字标注中，当符号标注无法解释完整时应用文字加以补充标注。

7、图纸中符号使用的不规范，全公司不统一，造成看图时的错误。

（如：景桌上的台灯及饰品的区别）建议重新整理内部图库。

8、工程结束后的竣工图应再返回设计部以修正一些对尺度要求较高的图块。

（如：家具类的图块）9、在图纸的绘制过程中，应注意图面排版要简单明了，尽量将图纸画规矩。

施工图预算编制过程中的常见错误分析施工图预算是建筑项目管理中至关重要的环节，它直接影响着项目的成本控制和经济效益。

尽管许多专业人士在编制预算时都具备一定的理论知识和实操经验，但在实际操作中，仍然容易出现各种错误。

深入分析这些常见错误，对提高预算的准确性和可靠性有着重要作用。

在施工图预算编制过程中，首先要关注的是数据的准确性。

数据的错误直接造成预算的不准确。

常见的情况有：工程量计算错误、单位价格不当和材料规格不合适等。

工程量的计算需要严谨细致，任何小的遗漏或错误都会在最终预算中造成显著的偏差。

确保每一项工程量都经过严格审核，可以有效降低这种风险。

编制预算时往往忽视了市场价格的波动。

建筑材料和劳动力的价格因地域、季节等因素而变化，若不定期更新价格信息，可能会导致预算与实际情况不符。

这要求预算编制人员不仅要考虑使用的单位价格，还需时刻关注市场动态，灵活调整预算。

在预算中，常常出现对间接费用估算不足的现象。

间接费用包括现场管理费、临时设施费等，很多初学者在编制预算时容易漏掉或低估这些费用。

这些间接费虽然不直接体现在材料和人工成本中，却在整个项目中占有相当的比例。

因此，全面地考虑间接费用，确保其合理性，能够使预算更加全面、准确。

职能分工不明确也是施工图预算中的一大隐患。

在一些项目中，多人参与预算编制工作，但各自的职责并不清晰，导致信息的重复、遗漏甚至错误。

因此，明确每一个参与者的角色与责任，建立良好的沟通机制，能够有效提高工作效率，减少错误的可能性。

再来注意的是预算编制中缺乏系统性思维。

施工图预算不仅仅是量与价的简单相乘，更涉及到项目的整体把握。

在编制预算时，要求充分理解工程的特点与工艺流程，结合项目的实际情况进行综合分析。

在预算中需要考虑各项工作的相互关联性，避免“头痛医头，脚痛医脚”的做法。

与此忽略技术条件和规范也是一个常见错误。

在建筑施工过程中，如果预算未充分考虑相关规范和技术参数，必然会导致计算无效或不准确。

工作承诺和惩罚机制一、工作承诺1、积极组织、合理调配。

组织强有力的设计队伍，精心制定各专业设计方案，力求做到经济适用、美观。

并根据用户的要求，做到完善准确、质量上乘、快捷迅速地完成所承接工程的设计任务。

2、优质服务。

与业主、监理单位和施工答案为一起积极解决施工中遇到的各种问题，原则上处理工地问题不超过24小时，以确保工程顺利施工，最终如期建成竣工、并交付使用。

同时不定期地组织各专业设计人员到施工现场召开现场工作会，及时解决各类问题。

3、设计变更。

充分理解用户提出的各种合理的设计变更要求，尽最大努力满足用户的需要，确保工程的使用功能得到最大限度的满足用户要求。

4、设计回访。

工程竣工验收交付使用一段时间后，组织专业设计人员进行一次工程设计回访，处理相关问题，丰富和积累设计经验。

二、惩罚机制1、施工图错误分类：一类：严重违反规范、标准、规定，有可能造成严重影响安全和使用的错误。

设计不周或有严重错误，有可能造成不能正常使用、不安全或者重大经济损失。

严重影响报建及销售工作的进行：如计容积率面积（包含各个部分）超过政府允许的误差范围，平立剖面对不上等。

结构专业钢筋及混凝土含量超出《限额指标考核协议书》规定之钢筋及混凝土含量要求。

二类：局部违反规定但容易修正、且返工量不大。

设计不周、构造或用料不当，有可能造成影响局部使用效果，或重要部位尺寸错误，有可能造成严重后果。

结构专业计算、构造层加码，造成严重浪费者，如设计荷载取用过大，实际配筋又大于计算要求很多等。

严重影响报建及销售工作的进行：各配套设施建筑或功能区未详细标明或建筑标示不清，影响面积测绘及验收等。

三类：容易修正、且不造成使用或安全缺陷，但会给建设单位、施工单位带来麻烦。

工种配合中的一般性错误，容易修正，且不致影响使用效果或安全。

2、惩罚措施：错误惩罚金额为建筑工程设计及顾问服务费总价的3%，错误惩罚金额组成如下：方案阶段占惩罚金额的30%；扩展阶段占惩罚金额总额的20%；施工图阶段占惩罚金额总额的50%；3、惩罚方式：1）方案阶段：若设计方案两次因设计深度不符被相关部门退文处理的，甲方有权从设计费中扣除方案阶段惩罚金。

施工图中的常见错误与解决方法施工图是建筑工程中至关重要的一环，它是建筑师和工程师将设计意图转化为实际施工的关键文件。

然而，在实际的施工过程中，常常会出现一些常见的错误，这不仅会导致工程质量下降，还会增加工程成本和时间。

本文将就施工图中的常见错误进行探讨，并提出解决方法。

首先，施工图中常见的错误之一是尺寸标注不准确。

尺寸标注是施工图中最基本的要素之一，它直接关系到施工的精度和准确性。

然而，在实际情况中，由于设计师的疏忽或者绘图人员的误差，尺寸标注常常存在不准确的情况。

为了解决这个问题，设计师和绘图人员应该加强沟通，确保尺寸标注的准确性。

此外，使用专业的绘图工具和设备也可以有效地避免尺寸标注的错误。

其次，施工图中常见的错误之二是图纸缺失或不完整。

在实际的施工过程中，施工图是施工人员的指导书，如果图纸缺失或者不完整，将会给施工工作带来很大的困扰。

为了解决这个问题，设计师和绘图人员应该仔细检查施工图的完整性，并确保所有必要的图纸都包含在内。

此外，及时更新和修订施工图也是非常重要的，以确保施工过程中的准确性和顺利进行。

此外，施工图中常见的错误之三是材料选择错误。

在施工图中，设计师通常会指定使用特定的材料来满足设计要求。

然而，在实际情况中，由于材料供应商的问题或者施工人员的选择失误，常常会出现材料选择错误的情况。

为了解决这个问题，设计师和施工人员应该加强对材料的了解和研究，选择合适的材料，并确保在施工过程中严格按照设计要求进行材料的选择和使用。

最后，施工图中常见的错误之四是施工工艺不合理。

施工工艺是施工图中非常重要的一部分，它直接关系到施工质量和工期。

然而，在实际情况中，由于施工人员的经验不足或者施工工艺的选择不合理，常常会出现施工工艺不合理的情况。

为了解决这个问题，设计师和施工人员应该加强对施工工艺的研究和了解，选择合适的施工工艺，并确保在施工过程中严格按照设计要求进行施工。

综上所述，施工图中的常见错误给建筑工程带来了很大的困扰，但是通过加强沟通、使用专业工具、仔细检查图纸、选择合适的材料和施工工艺等方法，这些问题是可以解决的。

建筑施工图设计中常见的错误与解决方法建筑施工图设计是建筑工程设计的重要环节。

在建筑施工图设计中，常常会发生一些错误，例如设计方案不合理、细节处理不精确等。

这些错误会影响施工进度和质量，因此及时发现和解决这些问题是非常重要的。

本文将介绍建筑施工图设计中常见的错误和解决方法。

一、设计方案不合理建筑施工图设计的第一步是设计方案。

如果设计方案本身存在问题，那么设计出的施工图也会存在问题。

在设计方案过程中，设计师需要考虑很多因素，例如建筑功能、建筑体量、建筑结构、施工工艺等。

如果某些因素没有考虑到位，就会导致设计方案不合理。

例如，建筑的建造成本过高、建筑空间不充分、建筑结构不稳定等。

解决方法：1. 加强沟通。

设计师应与建筑业主及施工方进行充分的沟通，了解业主的需求和施工方的要求。

这样可以避免由于不了解对方需求而导致的设计方案不合理的问题。

2. 多方考虑。

设计师在设计方案时，应考虑到各方面的因素，如建筑空间利用率、建筑造价、建筑结构稳定性等。

在设计方案前，应进行多方面分析，以确保设计方案合理。

3. 可行性研究。

设计师应在设计方案前进行可行性研究，确认设计方案是否可行。

这样可以避免不合理的设计方案导致的施工困难和高成本。

二、细节处理不精确建筑施工图中涉及到很多细节处理，例如墙面的处理、柱子的位置、窗户的大小等。

如果这些细节处理不精确，就会导致施工困难和建筑质量差。

例如，墙面细节处理不精确，就可能导致墙体运用理不顺、构造不牢固。

解决方法：1. 严格把关。

设计师在设计施工图时，应把控施工图中的细节处理。

设计师应对细节处理进行逐一审核，以确保处理精确。

2. 参考优秀实例。

设计师可以参考优秀的建筑实例，了解其如何处理细节，以便在设计施工图时进行参考。

3. 审查施工图。

施工图设计完成后，应进行严格的审查，以确保施工图全部处理精确。

三、图纸标注错误施工图中的图纸标注很重要，如果标注错误，就会导致施工进度延迟、质量差。

例如，施工图中标注的尺寸错误，就可能导致配合不当，从而导致施工困难。

施工图使用中的常见问题及解决方法施工图是建筑工程中不可或缺的一环，它是设计师将建筑设计转化为可实施的施工方案的重要工具。

然而，在施工图使用过程中，常常会遇到一些问题，影响工程的顺利进行。

本文将探讨施工图使用中的常见问题，并提供相应的解决方法。

一、施工图不符合实际情况施工图是根据设计方案绘制而成，但实际施工过程中，可能会出现一些与设计不符的情况，如地质条件、管线布置等。

这就需要在使用施工图时进行相应的调整和修改。

解决方法：1.与设计师沟通：及时与设计师沟通，详细了解设计意图，以便根据实际情况进行调整。

2.现场勘测：在施工前进行详细的现场勘测，了解地质条件、管线布置等情况，以便对施工图进行必要的修改。

3.技术交底：对施工人员进行技术交底，确保他们对施工图的修改和调整有清晰的理解。

二、施工图缺乏细节和标注有时，施工图中可能存在细节不清晰或标注不全的问题，这给施工人员带来了困扰，使得施工过程中容易出现误解和错误。

解决方法：1.标注明确：在施工图中加强标注，确保每一个细节都清晰明确，避免歧义。

2.详细说明：在施工图中加入详细的说明，包括材料规格、施工方法等，以便施工人员理解并正确执行。

3.图纸审核：在施工图绘制完成后，进行专业人员的审核，确保图纸中的细节和标注准确无误。

三、施工图与实际施工存在差异有时候，施工图与实际施工存在一定的差异，这可能是由于工程变更、设计误差等原因造成的。

这种情况下，需要及时发现并解决问题，以避免对工程进度和质量造成不良影响。

解决方法：1.及时调整：发现施工图与实际施工存在差异时，应及时与设计师、施工人员沟通，进行相应的调整。

2.记录变更：对施工图的变更进行详细记录，包括变更原因、时间、责任人等，以便后期追溯和管理。

3.严格控制：在施工过程中，加强对施工图的控制，确保实际施工与施工图的一致性。

四、施工图缺乏安全考虑施工图中缺乏安全考虑是一个常见的问题，这可能导致施工过程中出现安全事故或质量问题。

土木工程知识点-施工图容易出错的位置，你知道吗？
01检查各层平面图轴线的分尺寸相加是否等于总尺寸，各层同位置轴线尺寸是否相同;检查房间平面布置是否方便使用，采光通风是否良好。

02检查立面图上标高和各分尺寸计算是否有误;检查立面图与平面图是否相符;检查细部大样图尺寸、标高与平面图、立面图是否相符。

03检查门窗顶标高是否与其上层的梁底标高相一致，若不同，可采取调整门窗高度、调整上部梁的高度或者在门窗上另设过梁的办法解决。

04检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1m，是否会出现碰头现象。

当净空尺寸只有2m时，可建议将梯梁改为宽扁梁或者做成折板梯，以增大净空高度，减少梯梁过低对人产生的压抑感。

05检查女儿墙砼压顶面的坡向是否朝内。

若出现露台的女儿墙与外窗相接时，检查女儿墙的高度是否高过窗台，若是，则相接处不够美观，应提交设计处理。

06检查外墙饰面分色线是否连通，若不连通，是否到阴角处收口。

当外墙与内墙无明显分界线时，应提出外墙装饰延伸到内墙何处收口最为美观。

检查外墙突出部位的顶面和底面是否同外墙一样装饰等。

有人认为建立新形式的标准化始走向建筑和谐的唯一道路，并且能用建筑技术加以成功地控制．而我的观点不同，我要强调的是建筑最宝贵的性质是它的多样化和联想到自然界有机生命的生长．我认为着才是真正建筑风格的唯一目标．如果阻碍朝这一方向发展，建筑就会枯萎和死亡．要使建筑结构适合于环境，要注
意到气候，地位和四周的自然风光，在结合目的来考虑的一切因素中，创造出一个自由的统一的整体，这就是建筑的普遍课题，建筑师的才智就要在这个可提到完满解决上体现。

施工图审查中常犯的错误审图中心的意见我想常犯的错误是有不少共性的，所以开一个新的专栏，希望大家把在图纸中被审图中心提出的比较典型的错误都贴上来，大家一齐努力，减少再次发生的次数，这样设计水平也就相应提高了。

我会陆续归纳一些，希望大家积极跟贴！！！好的贴子本斑竹会给与一定的奖励！！！1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。

2.地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。

3.地下车库出入封闭楼梯间门未设置乙级防火门。

4.汽车坡道出入口处未设防火卷帘。

5.地下室设喷淋系统后一个防火分区面积仍超过1000平方米。

6.地下自行车库防火分区面积超过500平方米7.柴油发电机房与储油间之间未设甲级防火门，且未采取防止油流散的措施。

（以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉）8.设备用房门不应直接开向楼梯间。

9.防火门开启方向朝向变形缝。

10.楼梯电梯间合用前室外窗开启面积小于3.0平方米，不满足高规。

11.复式楼梯及公共楼梯的护栏采用横栏杆；教学楼梯、阳台、平台、低窗所选栏杆形式易攀爬，不符合规范要求。

12.对特殊建筑物规范的条文内容不熟悉，设计执行不到位（如体育建筑等）。

13.卧室、厨房上层为卫生间时，未采取防水、隔声和便于检修的措施。

14.玻璃面积大于1.5平方米，要在门窗说明中说明采用安全玻璃。

15.厨房窗开口的上方应设置不小于1M的防火挑檐，应满足《饮食建筑设计规范》JGJ64-89第3.3.11条的规定。

17.楼梯净宽是指外墙外到扶手中心的宽度，高层中不能小于1200mm。

18.高层建筑疏散门保证净宽900，所以门洞至少要有1050宽度。

（因为门框占150）.厨房的上方不应设置洗手间（复式住宅除外）无障碍设计。

这是施工图审查时常被提出的问题。

对于第4点，不是非设防火卷帘不可，“当汽车库和汽车坡道上均设有自动灭火系统时，可不受此限”。

就是防火门不能向变形缝开启，现在的新通则要求不能跨越变形缝，更严了。

施工图设计低级错误惩罚最近有老甲方反应，公司施工图图纸设计较以前比多了许多多的小问题，设计水平不如以前。

图纸没有指北针；图纸目录与图纸的名称对不上号；平立剖不交圈；竖向标高与总图关系矛盾；各专业之间的条件相互矛盾等等技术上和非技术问题。

究其原因为设计人及各级校审人不细心、各专业会签不认真所造成的。

为了今后每个人都能认真履行审定人、专业负责人、校对人、设计制图人的职责，尽可能的完整和完善我们的设计成果。

针对设计制图人员没有对自己的设计成果进行过自我校审就拿给各校审人情况及各级校审人员审图不认真的事实客观存在，组里将在以后实行组内情况通报批评，处以小小的惩罚，让大伙引以为戒。

出硫酸图之前：各设计制图人必须先自我进行图纸的自我校审方可给各级校审人提供校审图纸，校审图纸必须是完整图纸（包括总图，目录，设计说明，节能专篇、节能计算书）如没有特殊原因图纸提供不全，各级校审人有权拒绝审图。

针对校审图纸，如果各级校审人发现图纸出现低级错误（比如没有指北针；图纸目录与图纸的名称对不上号，或出现明显的不应该出现的错漏碰缺问题），专业负责人上报组里，组里将进行全组的通报批评，且每一处低级错误罚款200元充公组费。

各设计人必须跟各专业进行严格认真的会签程序，会签后图纸，如果出现矛盾，各专业不符的情况，专业负责人上报组里，组里将进行全组的通报批评，且每一处低级错误罚款200元充公组费。

出硫酸图以后：经过各级校审的图纸，如果出现（比如没有指北针；图纸目录与图纸的名称对不上号，或出现明显的不应该出现的错漏碰缺问题）组里将对各级校审人进行全组的通报批评，且每一处低级错误罚款200元充公组费。

通报批评及罚款不是目的，希望大家以后在设计过程中、校审过程中能够认真仔细，对自己的设计成果负责，也是对组里及公司负责。

沈阳都市建筑设计有限公司建筑组二零一三年十二月二十三日。
