一套完整的施工图一般包括哪几部分时间：2011-04-13 来源：作者：建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。
一、施工图的编排顺序以及内容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。
图纸目录包括每张图纸的名称、内容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。
图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。
各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。
2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、内部布置、细部构造、装修和施工要求等。
具体内容为：（一）总平面布置图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线范围、总体布置。
它反映出拟建房屋的位置和朝向、室外场地、道路、绿化等布置，主要入口及新建筑±0.000标高相当于绝对标高的数值。
（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。
一、施工图纸的组成(一)施工图纸的分类施工图纸根据其内容和各工种不同分为：1.施工首页图(简称首页图)包括图样目录和设计总说明。
2.建筑施工图(简称建筑)。
主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。
它的内容主要包括总平面图、各层平面图、立面图、剖面图及详图。
3.结构施工图(简称结施)。
主要表示建筑物承重结构的结构类型、结构布置、构造种类、数量、大小及作法。
它的内容包括结构设计说明、结构平面布置图及构造详图。
4.设备施工图(简称设施)。
主要表示建筑物的给水排水、暖气通风、供电照明、燃气等设备的布置和施工要求等。
它主要包括各种设备的布置图、系统图和详图等内容。
(二)施工图纸的编排顺序施工图纸应按专业顺序编排，一般应为图纸目录、总图及说明、建筑图、结构图、给水排水图、电气图、动力图等。
二、施工图纸的一般规定为了使房屋建筑制图规格基本统一，图面清晰简明，保证图纸质量，符合设计、施工、存档的要求，以适应国家工程建设的需要，由建设部会同有关部门批准并颁布了一系列制图国家标准。
该标准要求所有工程技术人员在设计、施工、管理中必须严格执行。
(一)图纸的幅面和格式图纸幅面是指图纸本身的大小规格。
图框是图纸上所供绘图的范围的边线。
(二)比例图样的比例，应为图形与实物相对应的线型尺寸之比。
比例的大小是指其比值的大小，如1:50、1:100、1:200等。
比例宜注写在图名的右侧，并优先选用常用比例。
一般情况下，一个图样应选用一种比例。
(三)尺寸及单位施工图中均注有尺寸，作为施工制作的主要依据。
尺寸由数字及单位组成。
总图以米为单位，其余均以毫米为单位。
(四)定位轴线定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。
凡承重构件如墙、柱、梁、屋架等位置都要画上定位轴线并进行编号，施工时以此作为定位的基准。
定位轴线用单点长画线表示，端部画细实线圆，直径8～10mm。
定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。
建筑工程图纸分为：建筑施工图、结构施工图、设备施工图。
1、建筑施工图包括建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图。
2、结构施工图包括基础平面图，基础剖面图，屋盖结构布置图，楼层结构布置图，柱、梁、板配筋图，楼梯图，结构构件图或表，以及必要的详图。
3、设备施工图包括采暖施工图、电气施工图、通风施工图和给排水施工图。
建筑工程图纸的构成与分类一、建筑工程图纸的形成阶段主要有三个第一阶段是初步设计阶段。
这一阶段主要是根据业主单位突出的设计任务和要求，进行调查研究，搜集资料，提出设计方案，然后初步绘画出草图。
复杂一些的可以绘画出透视图或制作出建筑模型。
初步设计阶段的图纸和有关文件只能作为提供研究和审批使用，不能作为施工依据。
第二阶段是技术设计阶段。
这一阶段主要是根据初步设计阶段确定的内容，进一步解决建筑、结构、材料、设备（水、电、暖通等）的技术问题。
技术设计阶段各个工种绘制出来的技术图纸，写出的有关设计说明和初步计算等称作扩初图纸，这一阶段又称作为扩初设计（扩大初步设计）阶段。
最后阶段是施工图设计阶段。
这一阶段主要是为满足工程施工中的各项具体技术要求，提供一切准确可靠的施工依据，因此这个阶段又称为深化设计阶段。
主要包括全套工程图纸和相关配套的有关说明和工程概算。
全套工程图纸是施工单位进行施工的依据。
二、施工图的编排顺序和种类一个工程施工图纸的编排顺序是总平面、建筑、结构、水、暖、电等。
各工种图纸的编排一般是全局性图纸在前，说明局部的图纸在后；先施工的在前，后施工的在后；重要图纸在前，次要图纸在后。
在全部施工图纸的前面，还编入了图纸目录和总说明。
一、图纸目录：说明该工程是由哪几个工种的图纸所组成，各工种图纸的名称、张数和图纸顺序。
二、总说明：主要说明工程的概貌和总的要求。
（一般中小型工程的说明都放在建筑施工图内）内容包括以下几个方面。
1、工程设计依据：建筑面积、造价以及有关的地质、水文、气象资料2、设计标准：建筑标准、结构荷载等级、抗震要求、采暖通风要求、照明标准等3、施工要求：施工技术和材料等的要求三、建筑总平面图：主要是表明建筑物所在地理位置和周围环境的平面图。

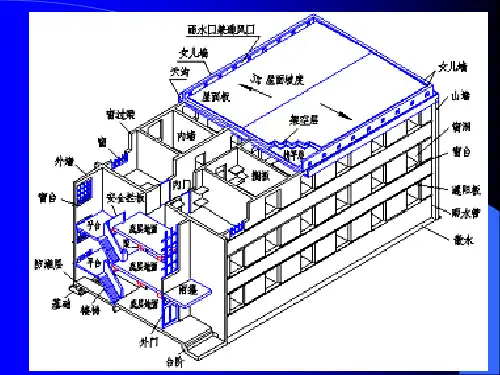

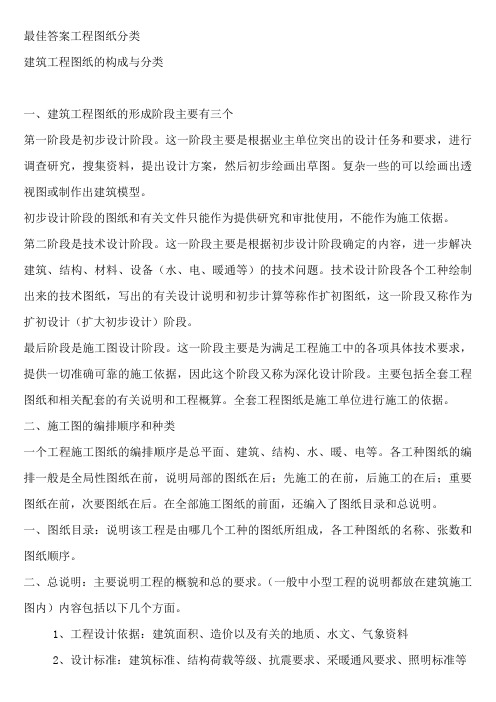

最佳答案工程图纸分类建筑工程图纸的构成与分类一、建筑工程图纸的形成阶段主要有三个第一阶段是初步设计阶段。
这一阶段主要是根据业主单位突出的设计任务和要求，进行调查研究，搜集资料，提出设计方案，然后初步绘画出草图。
复杂一些的可以绘画出透视图或制作出建筑模型。
初步设计阶段的图纸和有关文件只能作为提供研究和审批使用，不能作为施工依据。
第二阶段是技术设计阶段。
这一阶段主要是根据初步设计阶段确定的内容，进一步解决建筑、结构、材料、设备（水、电、暖通等）的技术问题。
技术设计阶段各个工种绘制出来的技术图纸，写出的有关设计说明和初步计算等称作扩初图纸，这一阶段又称作为扩初设计（扩大初步设计）阶段。
最后阶段是施工图设计阶段。
这一阶段主要是为满足工程施工中的各项具体技术要求，提供一切准确可靠的施工依据，因此这个阶段又称为深化设计阶段。
主要包括全套工程图纸和相关配套的有关说明和工程概算。
全套工程图纸是施工单位进行施工的依据。
二、施工图的编排顺序和种类一个工程施工图纸的编排顺序是总平面、建筑、结构、水、暖、电等。
各工种图纸的编排一般是全局性图纸在前，说明局部的图纸在后；先施工的在前，后施工的在后；重要图纸在前，次要图纸在后。
在全部施工图纸的前面，还编入了图纸目录和总说明。
一、图纸目录：说明该工程是由哪几个工种的图纸所组成，各工种图纸的名称、张数和图纸顺序。
二、总说明：主要说明工程的概貌和总的要求。
（一般中小型工程的说明都放在建筑施工图内）内容包括以下几个方面。
1、工程设计依据：建筑面积、造价以及有关的地质、水文、气象资料2、设计标准：建筑标准、结构荷载等级、抗震要求、采暖通风要求、照明标准等3、施工要求：施工技术和材料等的要求三、建筑总平面图：主要是表明建筑物所在地理位置和周围环境的平面图。
图纸中一般会标明：1、新建筑物的外型2、周边的地物或旧建筑物3、建成后的道路、水源、电源、下水道干线等4、等高线5、坐标网、水准标点6、指北针、风玫瑰图（风玫瑰是总平图上用来表示该地区每年风向频率的标志，它是以十字坐标定出东南西北、东南、东北、等16个方向后，根据该地区多年平均统计的各个方向吹风次数的百分数值，绘成的折线图形）四、建筑施工图：主要表示建筑物的内部布置情况和外部形状以及装修、构造、施工要求，说明建造的规模、尺寸、细部构造的图纸。
一、建筑工程施工图的基本知识（一）概述建筑工程施工图是一种能够准确表达建筑物外形轮廓，大小尺寸，结构形式、构造方法和材料做法的图样，是沟通设计和施工桥梁，工程技术人员要准确完成施工中的各种工序，首要的是要学会看施工图。
1．施工图的分类由于专业分工的不同，施工图一般分为建筑施工图、结构施工图和施备图。
（1）建筑施工图（简称建筑）：主要说明建筑物的总体布局、外部造形、内部布置、细部构造、装饰装修和施工要求等，其图纸主要包括总平面图、建筑平面、建筑立面图、建筑剖面图、建筑详图等。
（2）结构施工图（简称结施）：主要说明建筑的结构设计内容，包括结构造类型、结构的平面布置、构件的形状、大小、材料要求等，其图纸主要有结构平面布置图、构件详图等。
（3）设备施工图（简称设施）：包括给水、排水采暖通风、电气照明等各种施工图，主要有平面布置图、系统图等。
2．施工图的编排顺序一套建筑施工图往往有几十张，甚至几百张，为了便于看图，便于查找，应当把这些图纸按顺序编排。
建筑施工图的一般编排顺序是：图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。
各专业的施工图，应按图纸内容的主次关系进行排列。
例如：基本图在前，详图在后；布置图在前，构件图在后；先施工的图在前后施工的图在后等。
（二）施工图的一般表示方法1.建筑制图的表示方法为统一并保证图纸的质量,便于设计和施工,国家对于施工图的表示方法有统一规定.(1)图标及会签标在每张图纸的右下角,都有一个图示,标明工程的名称、图名、图别、图号、设计单位名称等内容。
如果需要查阅某张图纸时，可从图纸的目录中查到所需查阅图纸的图号，然后根据图号查找所需的图纸。
会签标是为各工种的负责人签字用的表格（图1-2），放在图纸的左侧上方的图框线外。
（2）比例和图名在工程制图，对于建筑物，通常要缩小绘制在图纸上。
图纸中图形实物的相对应的线性尺寸之比，称为比例。
比例应由阿拉伯数字来表示。
比值为1的比例称为原值比例，即1：1。
施工图的编排次序,新手看过来
为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行：
1、基本图在前，详图在后；
2、先施工的在前，后施工的在后；
3、重要的在前，次要的在后。
一套完整的房屋施工图的编排次序如下：
1、首页图
首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。
2、设计总说明
1）工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。
2）设计标准：建筑标准、结构荷载等级、抗震设防标准、采暖、通风、照明标准等。
3）施工要求：施工技术要求；建筑材料要求，如水泥标号、混凝土强度等级、砖的标号，钢筋的强度等级，水泥砂浆的标号等。
3、建筑施工图
1）总平面图
2）建筑平面图（底层平面图、标准层平面图、顶层平面图、
屋顶平面图）
3）建筑立面图（正立面图～背立面图～侧立面图）
4）建筑剖面
5）建筑详图（厨厕详图、屋顶详图、外墙身详图、楼梯详图、门窗详图、安装节点详图等）。
4、结构施工图
1）结构设计说明
2）基础平面图、基础详图
3）结构平面图（楼层结构平面图～屋顶结构平面图）
4）构件详图（楼梯结构施工图～现浇构件配筋图）。
5、给排水施工图
管道平面图、管道系统图、管道加工安装详图、图例及施工说明。
6、采暖通风施工图
管道平面图、管道系统图、管道加工安装详图、图例及施工说明。
7、电气施工图
线路平面图、线路系统图、线路安装详图、图例及施工说明。
房屋建筑施工图分类、内容及编制顺序建造一幢房屋要有施工图纸.根据房屋建筑简易复杂程度,少则几张、十几张；复杂的多则几十张甚至上百张。
如前所述，一个建筑物从设计到施工要经过初步设计、技术设计及施工图绘制阶段的几个程序。
而房屋建筑施工图则是土建工程各专业工种施工的依据，也是专业图，即通常所说“按图施工”。
因此，从事建筑专业的各类人员必须掌握绘制施工图纸，熟悉和看懂施工图。
一、施工图的分类工业与民用建筑施工图按专业分，有建筑、结构、给水排水、采暖通风和电气几个专业图纸组成。
各专业图纸又分基本图纸和详图二部分。
基本图纸表明全局性的内容，详图则表明局部或某一构件的详细做法和尺寸。
按内容分类，应包括总平面图、建筑施工图、结构施工图、水暖、电气等各专业图纸。
二、施工图内容和编制顺序全局性图纸在前，局部性图纸在后，先施工的在前，后施工的在后；主要的在前，次要的在后。
图纸目录和总说明附于施工图之前。
（1）图纸目录（又称“标题页”或“首页图”）：主要说明该工程是由哪几个专业图纸所组成，各专业图纸名称、张数和图号顺序。
其目的是便于查找图纸。
一般列出工程名称、工程编号、建筑面积等。
（2）总说明：主要说明工程的概况和总的要求。
包括工程设计依据（如地质、水文、气象资料）；设计标准（建筑标准、结构荷载等级、抗震要求、采暖通风要求、照明标准）；施工要求（如施工技术及材料要求等）。
一般中小型工程总说明不单独列出，分别写在各有关图纸中。
（3）建筑施工图（简称“建施”）：主要表示建筑物的内部内部布置情况、外部形状以及装修、构造、施工要求等。
它的基本图纸包括总平面图、平面图、立面图、剖面图、墙身剖面图等。
详图包括楼梯、门、窗、厕所、浴室及各种装修、构造等详细作法。
（4）结构施工图（简称“结施”）：主要表示承重结构的布置情况，构件类型、大小以及构造作法等。
它的基本图纸包括基础图、柱网布置图、楼层结构布置图、屋顶结构布置图等。
构件图包括柱、梁、板、楼梯、雨篷等。
一套完整的施工图一般包括哪几部分时间：2011-04-13 来源：作者：建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。
一、施工图的编排顺序以及内容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。
图纸目录包括每张图纸的名称、内容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。
图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。
各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。
2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、内部布置、细部构造、装修和施工要求等。
具体内容为：（一）总平面布置图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线范围、总体布置。
它反映出拟建房屋的位置和朝向、室外场地、道路、绿化等布置，主要入口及新建筑±0.000标高相当于绝对标高的数值。
（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。
施工图编制顺序及命名规则1.封面2.图纸目录表3.设计说明（一）4.室内装修材料表5.室内装修做法表6.室内装修门窗表7.平面分区图（适用于大型工程）8.一层平面原况图（含梁及梁底高及设备管线底高）9.一层平面布置图（含房间名称及编号，门窗编号，标高，立面索引）10.一层隔墙定位图（含新砌及拆除隔墙）11.一层装修尺寸图（含固定家俱及装饰尺寸）12.一层装修地坪图（含地埋灯光）13.一层家具灯位图（现场制作家俱及固定家具索引及壁灯台灯位置）14.一层顶面布置图（顶面装修用材及标高）注：如有大样图不在总图标注15.一层顶面安装图（含灯具，设备开口定位尺寸及图例）注：如有大样图不在总图标注16.一层开关插座图（含开关插座及特殊设备功率）17.二层···18.1F01门厅平面大样图19.1F01门厅顶面大样图20.1F01门厅立面图（含开关插座壁灯活动家俱设备为虚线）21.大样详图22.2F01···23.现场制作家具详图另提供：①采购家具清单②洁具清单③艺术品陈列清单④绿化陈列清单（应标明品名，规格，款式，产家，安装尺寸及注意事项）施工图详细要求建筑原况平面图：a. 表达出原建筑的平面结构内容，绘出隔墙位置与空间关系和竖向构件及管井位置等，绘制深度到建施为止。
b. 表达出建筑轴号及轴线间的尺寸。
c. 表达出建筑标高总平面布置图： a. 表达出完整的平面布置内容全貌，几个区域之间的互相联系关系b. 表达建筑轴号及轴号间的建筑尺寸。
c. 表达各功能的区域位置及说明。
说明用阿拉伯数字或分区编号，并在图中将每一个编号的具体功能以文字注明。
d . 表达出装修标高关系。
e. 总图中除轴线尺寸外，无其他尺寸表达，无家具灯具编号和材料编号。
总隔墙图： a. 表达按室内设计要求重新布置的隔墙位置，以及被保留的原建筑隔墙位置。
b. 原墙拆除以虚线表示。
c. 表达出门洞、窗洞的位置及尺寸。
最佳答案工程图纸分类【2 】建筑工程图纸的构成与分类一.建筑工程图纸的形成阶段重要有三个第一阶段是初步设计阶段.这一阶段主如果根据业主单位凸起的设计义务和请求,进行查询拜访研讨,汇集材料,提出设计计划,然后初步绘画出草图.庞杂一些的可以绘画出透视图或制造出建筑模子.初步设计阶段的图纸和有关文件只能作为供给研讨和审批应用,不能作为施工根据.第二阶段是技巧设计阶段.这一阶段主如果根据初步设计阶段肯定的内容,进一步解决建筑.构造.材料.装备（水.电.暖通等）的技巧问题.技巧设计阶段各个工种绘制出来的技巧图纸,写出的有关设计解释和初步盘算等称作扩初图纸,这一阶段又称作为扩初设计（扩展初步设计）阶段.最后阶段是施工图设计阶段.这一阶段主如果为知足工程施工中的各项具体技巧请求,供给一切精确靠得住的施工根据,是以这个阶段又称为深化设计阶段.重要包括全套工程图纸和相干配套的有关解释和工程概算.全套工程图纸是施工单位进行施工的根据.二.施工图的编排次序和种类一个工程施工图纸的编排次序是总平面.建筑.构造.水.暖.电等.各工种图纸的编排一般是全局性图纸在前,解释局部的图纸在后;先施工的在前,后施工的在后;重要图纸在前,次要图纸在后.在全体施工图纸的前面,还编入了图纸目次和总解释.一.图纸目次：解释该工程是由哪几个工种的图纸所构成,各工种图纸的名称.张数和图纸次序.二.总解释：重要解释工程的概貌和总的请求.（一般中小型工程的解释都放在建筑施工图内）内容包括以下几个方面.1.工程设计根据：建筑面积.造价以及有关的地质.水文.气候材料2.设计标准：建筑标准.构造荷载等级.抗震请求.采暖通风请求.照明标准等3.施工请求：施工技巧和材料等的请求三.建筑总平面图：主如果表明建筑物地点地理地位和四周情形的平面图.图纸中一般会标明：1.新建筑物的外型2.周边的地物或旧建筑物3.建成后的道路.水源.电源.下水道干线等4.等高线5.坐标网.水准标点6.指北针.风玫瑰图（风玫瑰是总平图上用来表示该地区每年风向频率的标志,它是以十字坐标定出东南西北.东南.东北.等16个偏向后,根据该地区多年平均统计的各个偏向吹风次数的百分数值,绘成的折线图形）四.建筑施工图：重要表示建筑物的内部布置情形和外部外形以及装修.构造.施工请求,解释建造的范围.尺寸.细部构造的图纸.包括：1.建筑平面图2.建筑立面图3.建筑剖面图4.施工详图.材料做法：墙身剖面图.楼梯.门.窗.厕所.浴室及各类装修.构造等的具体做法.五.构造施工图：主如果解释衡宇的骨架构造的类型.尺寸.应用材料要乞降构件的具体构造的图纸.包括：1构造平面布置图2.构件详图：柱.梁.板.楼梯.雨蓬等3.剖面图4.基本图纸（桩基）四.给排水施工图：主如果解释衡宇卫生装备.高低水管道等的图纸包括：1.平面图2.透视图3.详图4.消防水体系图纸也包括在内5.体系图五.电气装备施工图.又称为强弱电图纸,重要解释衡宇的电气装备.线路走向等构造.包括：1.平面图2.体系图3.详图4.消防体系的电消防部分也包括在内六.暖通施工图：主如果解释衡宇中暖气.通风排风管道以及有煤气或通风装备的构造情形.包括：1.平面图2.透视图3.详图4.消防体系中的防排烟图纸也包括在内.5.体系图七.智能化施工图：今朝一般设计院没有出智能化施工图图纸,智能化施工图纸一般有施工单位出图,也有专业的设计单位出图.重要有：招投标报价文件.平面图.材料装备表等.绝对标高：青岛的黄海平均海平面定为绝对标高的零点相对标高：室内首层地面的高度定为相对标高的零点表明建筑物的尺寸：在建筑平面图中,用轴线和尺寸线表示各个部分的长宽尺寸和精确地位.外墙尺寸一般分三道标注：最外面一道是外包尺寸,表清楚明了建筑物的总长度和总宽度.中央一道上轴线尺寸,标明开间和进深的尺寸.最里面一道：表示门窗洞口,墙垛.墙厚等具体尺寸。
