真空阀门原理注。
2006年1－3月进出口实现稳步增长，一般来说，下半年的进出口会比上半年还要更火一些，也就是说，中国的进出口将保持相当稳定的速度。
而且，中国进口高峰即将来临，随着中国国务院副总理吴仪世行专家：亚洲货币一体化还很遥远世界银行驻中国代表处首席经济学家郝福满２１日说，亚洲地区实现货币一体化看起来还很遥远。
郝福满在当日举行的博鳌亚洲论坛２００６年年会新闻发布会上说，自从东南亚金融危机以来，亚洲开发银行等金融研究机构就一直在研究亚洲能否实现货币一体化的问题。
“但首先面临的问题是亚洲货币一体化应该先走哪一步”？他认为，亚洲实现货币一体化还存在两方面的障碍。
一方面，从国内市场的开放程度来看，取得的进展仍然有限，在完成资本的共同市场方面还存在一些问题。
另一方面，尽管对亚洲货币基金和亚洲货币同盟的讨论一直进行，但政治层面的障碍始终存在。
郝福满说，考虑到贸易和服务一体化方面还存在很多问题，亚洲实现货币一体化为时尚早。
国家发改委紧急部署全国成品油市场价格检查首页>>产品中心>>真空充气阀类>>DDC-JQ系列电磁真空带充气阀DDC-JQ系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
注:快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格).主要技术性能适用范围(Pa) 105～1x10-2阀门漏率(Pa.L/S)＜6.7x10-4适用温度(℃) -25～+50线圈温升(℃) ≤65开闭时间(S) ≤3电源电压(V/Hz) 220±10%/50 法兰标准JB919连接及外形尺寸型号通径(DN)ΦWΦB H h bxb n-d 匹配机械泵型号DDC-JQ16A 16 68 42 176 28 48x48 4-M5 2XZ-0.5/1 DDC-JQ25A 25 82 55 199 35 58x58 4-M6 2XZ-2/4 DDC-JQ32 32 92 64 226 40 68x68 4-M6 2XZ-4 DDC-JQ40 40 110 70 245 44 80x80 4-M6 2XZ-8 DDC-JQ50A 50 125 90 290 56 95x95 4-M8 2X-15 DDC-JQ65 65 135 105 320 65 115x115 4-M8 2X-30A DDC-JQ80 80 165 125 367 75 140x140 4-M8 2X-70A首页>>产品中心>>真空充气阀类>>DDC-JQ-B系列电磁真空带充气阀DDC-JQ-B系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。

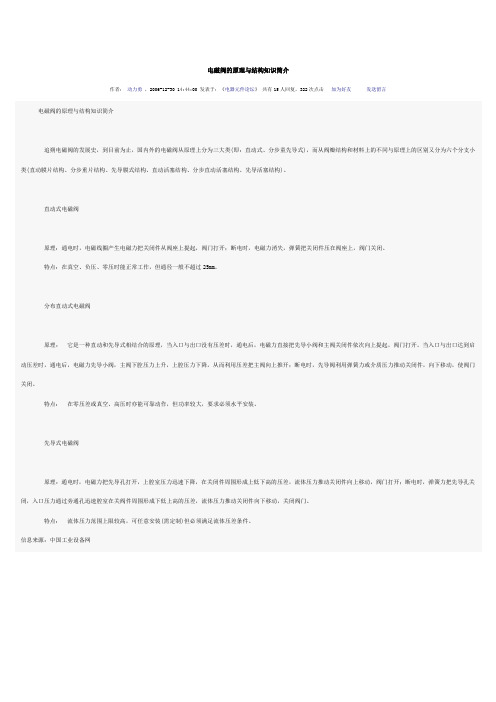

电磁阀的原理与结构知识简介
作者：动力勇，2006-12-30 14:44:00 发表于：《电器元件论坛》共有15人回复，322次点击加为好友发送留言电磁阀的原理与结构知识简介
追朔电磁阀的发展史，到目前为止，国内外的电磁阀从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀
原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。
先导式电磁阀
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。
信息来源：中国工业设备网。
ASCO电磁阀简介——北京岛津流体控制科技有限公司资料美国ASCO JOUCOMATIC公司是世界500强之一的美国艾默生集团成员，是一家主要生产和销售流体控制阀以及气动控制元件的跨国公司，具有100多年的生产技术经验，在全球拥有超过30家工厂，为客户提供超过23,000的流体控制产品。
ASCO旗下拥有众多品牌：等都是ASCO的成员，其中ASCO/RED HAT，SIRAI品牌包括通用型产品及部分适用于特殊工矿的产品，可控制普通介质。
ASCO已成为流体控制应用系统的首选。
公司生产超过3000多种标准s电磁阀和20000多个非标准型号。
产品按照最严格的生产规定，在工、商业界应用非常广泛。
主要包括：控制空气、水、轻油、惰性气体、燃油、汽油、蒸汽、真空、超低温、高频率操作、液化气、除尘、自动出售机、腐蚀性介质等。
一、简介：电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
二、工作原理：电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
三、分类1、按被控制管路内的介质及使用工况的不同可将电磁阀分为：液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀（深冷电磁阀）、真空电磁阀等。
几款真空阀简介及运用电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
常闭型气动高真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，通径DN80以下的阀门将依靠弹簧力自动关闭阀门，DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。
从而达到真空系统中迅速切断气流之功能。
GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。
超高真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。
阀门适用于超高真空系统中接通或截止气流之用。
高真空系统中接通或截止气流之用。
适用的工作介质为洁净的空气和非腐蚀性气体。
低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。
其工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上，当机械真空泵因工作需要突然停电、停止运转时，该阀利用大气压力使阀芯自动关闭，截止和真空系统相连的通道，同时向泵内放大气，防止机械泵油返回真空系统，起到了保护真空系统作用，有利于机械泵再启动。
适用的工作介质为空气及非腐蚀性气体。
电磁高真空充气阀是以电磁力为动力，当接通电源时，阀门被关闭，使真空系统与大气隔离；切断电源时，阀门处于开启状态，随之大气由外界引入真空系统。
GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能，阀内带有空气过滤器，可用作向真空系统充气。
阀门适用的介质为空气及非腐蚀性气体。
电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。
当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
知识堂：电磁阀的结构设计与理论计算字体大小：大中小2010-03-29 11:16:13 来源：真空技术网电磁阀设计要解决的主要问题是密封问题，必须通过对电磁力、弹簧力和气体压力的计算确保电磁阀断电时气路被隔断，在通电时电磁力能够克服弹簧力和气体压力迅速打开气路。
同时合理设计密封结构，选用合适的材料保证电磁阀在高温(+50℃)和低温(-20℃)环境中正常工作。
1、电磁阀结构设计要实现电磁阀密封要求，首先要保证主要密封件的结a构设计合理，加工容易保证。
参考进口减压阀的工作原理，进行了如下改进设计。
1.1、阀杆的设计进口电磁阀的密封形式是利用阀杆两端锥面，通过阀杆的移动分别密封入口端和放气口端。
这种密封形式要求阀杆的加工精度很高，特别是阀杆两端锥面的同轴度要求在0.01mm以内。
这两锥面用一般数控机床加工必须经过在两次定位分别加工，锥面同轴度要求很难保证，因此进口电磁阀在使用过程中性能很不稳定，使用寿命较短，而国内传统电磁阀只能应用于低压工作范围，图2为阀杆工作原理图。
在电磁阀的设计当中，通过改变阀杆结构形式，将原来阀杆两端锥面密封形式改为一侧端面密封，另一侧保持锥面密封。
这样锥面的同轴度和端面的垂直度和跳动度用普通数控机床可以在一次定位中加工出来，阀杆的设计精度就比较容易保证，同时降低了加工成本。
图3为阀杆改型设计简图。
1.2、密封力的设计在电磁阀设计中，引进气动密封力概念，即通过改变进气口两端面的横截面积S1、S2，使截面S1>S2，在通入高压气体P0时，作用在两截面的气体压力分别是:F′1=P0·S1F′2=P0·S2这样，当电磁阀闭合时，由于两截面均密封，在截面两端形成压力差F′1-F′2，产生气动密封。
此时电磁阀闭合时的密封力由气体密封力和弹簧力共同提供，既保证了电磁阀闭合时所需要的密封力，同时可以降低了弹簧的设计强度，延长弹簧的使用寿命。
3.2、电磁阀理论计算3.2.1、电磁力计算电磁铁设计形式为Ⅲ型电磁铁，具体外形见图4。
阀门的分类与基本参数一.阀门的分类阀门的种类很多，按不同的分类方法[18]可取不同的名称。
〔1〕截断阀类：截断阀又称闭路阀，其作用是接通或截断管路中的介质。
截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。
〔2〕止回阀类：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
止回阀类包括止回阀和底阀等。
〔3〕调节阀类：调节阀类包括调节阀、节流阀和减压阀等，其作用是用来调节介质的流量、压力等参数。
〔4〕分流阀类：分流阀类包括各种形式的分配阀及疏水阀等，其作用是分配、别离或混合管路中的介质。
〔5〕安全阀类：安全阀类的作用是防止装置中介质压力超过规定数值，从而对管路或设备提供超压安全保护。
它包括各种形式的安全阀。
2. 驱动方式分〔1〕手动阀：靠人力操纵手轮、手柄或链轮驱动阀门。
当阀门启闭扭矩较大时，可在手轮和阀杆之间设置齿轮或涡轮减速器。
必要时，也可以利用万向接头及传动轴进行较远距离的操作。
〔2〕动力驱动阀：动力驱动阀可利用各种动力源进行驱动。
主要包括：电动阀、气动阀、液动阀和电磁阀等。
〔3〕自动阀：自动阀不需要外力驱动，而利用介质本身的能量来使阀门动作。
主要包括：止回阀、安全阀、减压阀、疏水阀和自动调节阀等。
3.按公称压力分〔1〕真空阀：工作压力低于标准大气压。
〔2〕低压阀：公称压力小于或等于16公斤力/厘米2。
〔3〕中压阀：公称压力为25、40、64公斤力/厘米2。
〔4〕高压阀：公称压力为100～800公斤力/厘米2。
〔5〕超高压阀：公称压力大于或等于1000公斤力/厘米2。
〔1〕高温阀：工作温度高于450ＯC。
〔2〕中温阀：工作温度高于120ＯC而低于或等于450ＯC。
〔3〕常温阀：工作温度高于或等于-40ＯC，而低于或等于120ＯC。
〔4〕低温阀：工作温度低于-40ＯC。
此外，还可按阀体材料分为铸铁阀、铸钢阀、锻钢阀、合金钢阀等；按使用部门分为通用阀、电站阀、船用阀、冶金用阀、水暖用阀等。
真空阀门一、关于真空阀门真空阀门具有下列特点：压力低于大气压，而阀瓣上的压降不能超过1公斤力/厘米2。
介质的工作温度取决于使用装置的工艺过程。
温度一般不超过-70 ~ +150℃的范围。
对这类阀门最基本的要求是保证连接的高度密封性和结构与垫片材料的致密性。
按介质压力真空阀门可分成四组：1）低真空阀门：介质压力p=760~1毫米汞柱；(1×10+5Pa~1×10+2Pa)2）中真空阀门：p=1×10-3 毫米汞柱。
(1×10+2Pa~1×10-1Pa)3）高真空阀门：p=1×10-4 ~1×10-7 毫米汞柱；(1×10-1Pa~1×10-5Pa)4）超高真空阀门：p≤1×10-8 毫米汞柱。
(1×10-5Pa~0Pa)作为通径小于250毫米的闭路阀门，被广泛采用的的阀杆作直线运动的真空波纹管截止阀。
闸阀却受到较大的限制，但这主要是对于大通径来说的。
可用的还有球形旋塞阀（球阀）、柱塞阀和蝶阀。
作真空阀用的旋塞阀未得到推广，因为旋塞阀需要用油润滑，使油汽可能进入真空系统，而这是不允许的。
真空阀门既可用现场手控和遥控，也可用电动、电磁传动（电磁阀）、气动和液动控制。
真空阀门关闭件是用像胶密封圈或金属密封圈来密封的。
波纹管截止阀的波纹管是用不锈钢、高锌黄铜JI80、塑料和其他材料制成。
小通径（口径在10毫米以下）的截止阀关闭件可采用膜片密封。
低真空和中真空可以采用球形旋塞阀。
真空阀门型号组成：正确选择阀门的型号和规格就要了解真空阀门的型号的编制方法;本公司真空阀门的型号编制方法与ZBJ78016-89《真空阀门型号、编制方法》基本相似。
产品型号由基本型号和辅助型号两部分组成，中间用短横线隔开，型号构成如下所示：代表产品的使用真空度范围，以其关键字汉语拼音第一个字母(印刷体大写)表示1. 代表真空度范围为：低真空105~10-1Pa (760~10托) 用——D；2. 代表真空度范围为：高真空105~10-4Pa (760~10-6托) 用——G；3. 代表真空度范围为：超高真空10~ 10-7Pa (760 ~10-9托) 用——C；代表阀板结构形式或产品职能类别，以其关键字汉语拼音第一(或第二)个字母(印刷体大写)表示如：C 插板阀、Q 充气阀、D 挡板阀、U 球阀、F 翻板阀、W 微调阀、I 蝶阀、Y 压差阀、M 隔膜阀；代表产品驱动方式，以其关键字汉语拼音第一个字母(印刷体大写)表示：S手动、D 电动、Q 气动、C 磁动、Y 液动；代表阀门通道形式，以其关键字汉语拼音第一个字母(印刷体大写)表示：Z直通阀、J 角通阀、S 三通阀；特例: 只有带充气的阀门用汉语拼音大写字母Q作代号，其它种类阀门均不用符号作代号。
电磁阀的结构及原理分析电磁阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。
电磁阀的结构原理1.阀体2.进气口3.出气口4.导线5.柱塞电磁阀原理上分为三大类：直动式、分步直动式、先导式。
而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
一：直动式电磁阀有常闭型和常开型二种。
常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。
结构简单，动作可靠，在零压差和微真空下正常工作。
常开型正好相反。
如小于φ6流量通径的电磁阀。
原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。
（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
二、分步直动式电磁阀这种阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。
当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。
当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。
结构合理，动作可靠，在零压差时工作也可靠。
如：ZQDF，ZS，2W等。
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
电磁阀基本原理及结构直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。
先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件电磁阀使用过程中常见问题1、为什么双座阀小开度工作时容易振荡？对单芯而言，当介质是流开型时，阀稳定性好；当介质是流闭型时，阀的稳定性差。
双座阀有两个阀芯，下阀芯处于流闭，上阀芯处于流开，这样，在小开度工作时，流闭型的阀芯就容易引起阀的振动，这就是双座阀不能用于小开度工作的原因所在。
2、为什么双密封阀不能当作切断阀使用？双座阀阀芯的优点是力平衡结构，允许压差大，而它突出的缺点是两个密封面不能同时良好接触，造成泄漏大。
如果把它人为地、强制性地用于切断场合，显然效果不好，即便为它作了许多改进（如双密封套筒阀），也是不可取的。
3、什么直行程调节阀防堵性能差，角行程阀防堵性能好？直行程阀阀芯是垂直节流，而介质是水平流进流出，阀腔内流道必然转弯倒拐，使阀的流路变得相当复杂（形状如倒“S”型）。
