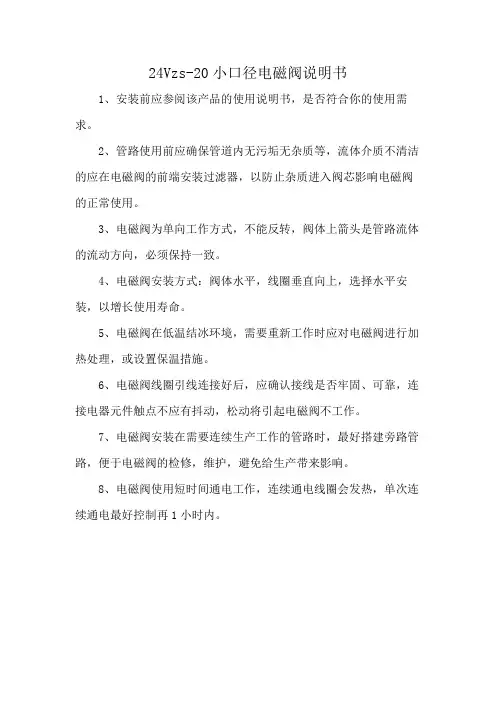

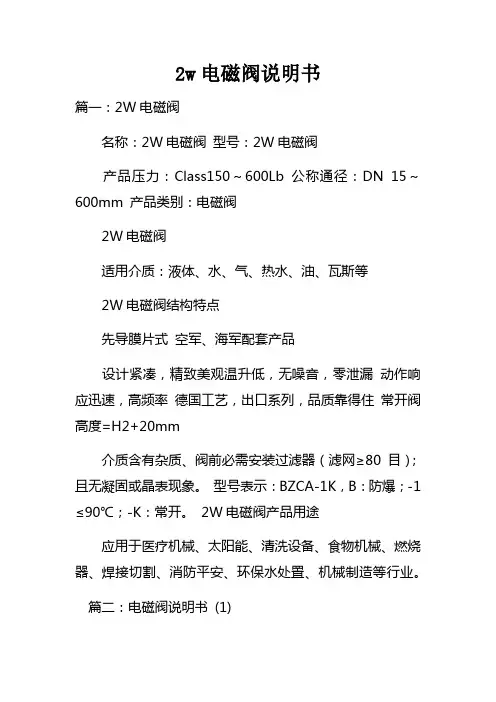

24Vzs-20小口径电磁阀说明书
1、安装前应参阅该产品的使用说明书，是否符合你的使用需求。
2、管路使用前应确保管道内无污垢无杂质等，流体介质不清洁的应在电磁阀的前端安装过滤器，以防止杂质进入阀芯影响电磁阀的正常使用。
3、电磁阀为单向工作方式，不能反转，阀体上箭头是管路流体的流动方向，必须保持一致。
4、电磁阀安装方式：阀体水平，线圈垂直向上，选择水平安装，以增长使用寿命。
5、电磁阀在低温结冰环境，需要重新工作时应对电磁阀进行加热处理，或设置保温措施。
6、电磁阀线圈引线连接好后，应确认接线是否牢固、可靠，连接电器元件触点不应有抖动，松动将引起电磁阀不工作。
7、电磁阀安装在需要连续生产工作的管路时，最好搭建旁路管路，便于电磁阀的检修，维护，避免给生产带来影响。
8、电磁阀使用短时间通电工作，连续通电线圈会发热，单次连续通电最好控制再1小时内。

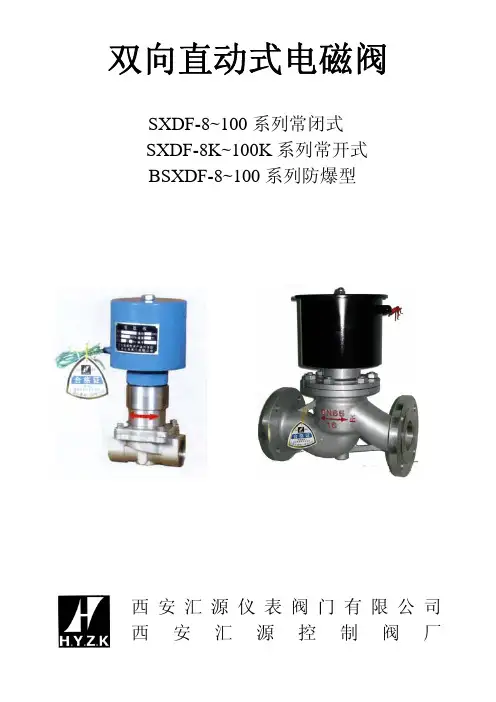

双向直动式电磁阀SXDF-8~100系列常闭式SXDF-8K~100K 系列常开式BSXDF-8~100系列防爆型一、产品概述SXDF-8~100系列直动式双向电磁阀是我公司工程技术人员在参改国外同类产品的基础上自发研制成功的一种多功能高技术的自控阀门。
该产品具有结构紧凑，动作灵敏，性能可靠，特别是介质方向可任意流动，解决了目前国内外绝大多数电磁阀只允许介质单向流通的难题，可适用于工业及民用自控领域对管道中的介质进行快速切断及远程控制。
二、主要特点1、工作介质或正反方向流动：由于采用进出口平衡结构，介质压力互相抵消，故电磁阀可实现正反方向正常工作。
2、介质范围广：由于采用直动式，使用介质不需先导孔调整，故可实现气体、液体及各种油类同时使用。
3、无压差工作：由于电磁阀动作不受工作介质压力影响，只靠电磁铁吸力及复位弹簧共同作用。
故工作可靠、安全、迅速。
4、可直接用于真空管道中：由于采用了软密封方式，介质压力与复位弹簧力可均作用于阀口，所以关闭严密，内外泄漏量均高于行业标准最高要求。
5、流通面积大：易于克服通道结疤、堵塞等弊端。
三、工作原理当电磁线圈通电时，电磁铁产生吸力，克服弹簧力。
由于阀塞上、下介质压力相等互相抵消，故阀塞不受介质压力影响。
在铁芯的拉力作用下，阀塞被推离阀口，使阀门开启。
当电磁铁线圈断电后，同样阀塞处于平衡状态，电磁铁吸力消除，阀塞在复位弹簧力的作用下推到密封阀座上，使阀门紧密关闭。
四、主要技术参数公称通径 8 10 15 20 25 32 40 50 65 80 100连接方式 G1/4 G3/8 G1/2 法兰 G3/4法兰G1″法兰G11/4法兰G11/2法兰G2″ 法兰 四孔法兰 四孔法兰八孔法兰公称压力 1.6Mpa 介质压力 +1.0Mpa~ -0.8Mpa +0.8Mpa~ -0.6Mpa 工作温度 5℃~80℃ （特殊-20℃~+150℃）环境温度 -20℃~+60℃工作电压 AC220V 380V 110V DC24V 220V线圈功耗 70W 80W 120W 150W 防爆等级 ExdIICT4 适用介质 气体 燃气 水 轻油开关时间 ≤1S材 质 不锈钢 铸铁、铸钢、不锈钢螺纹式结构图（1）螺纹式外形尺寸（单位：mm ）型号规格SXDF-8B SXDF-10B SXDF-15B SXDF-20 SXDF-25SXDF-32SXDF-40SXDF-50 备 注 连接方式 G 1/4″/G 3/8″/G 1/2″G 3/4″ G 1″ G11/4″ G11/2″ G2″长（L ） 69 73 100 115 120 168 宽（A ） 80 80 80 86 95 125 高（H ） 185 195 218 270 275 295 常开型高度增加40mm防爆型高度 增加35mm宽度加40mm（2）法兰型外形尺寸（单位：mm ）型号规格 SXDF-15BF SXDF-20BF SXDF-25BF SXDF-32BF SXDF-40BFSXDF-50BF 备 注 连接方式 4孔法兰 4孔法兰 4孔法兰 4孔法兰 4孔法兰 4孔法兰 长（L ） 110 110 140 148 148 195 宽（A ） 95 105 115 135 145 160 高（H ） 225 235 260 335 340 360常开型高度增加40mm防爆型高度增加35mm（3）大口径法兰型外形尺寸（单位：mm ）型号规格 SXDF-65FSXDF-80F SXDF-100F SXDF-125F SXDF-150F SXDF-200F 备 注 连接方式 4孔法兰 4孔法兰 4孔法兰 4孔法兰 4孔法兰 4孔法兰 长（L ） 290 310 350 400 480 600 宽（A ） 185 200 220 250 285 340 高（H ） 450 480 520 600 650 680 常开型高度增加40mm防爆型高度增加35mm H六、安装使用注意事项1、电磁阀安装时应选择振动较小的水平管道锻为宜，尽量远离弯道处，以防止水锤对阀芯的冲击。

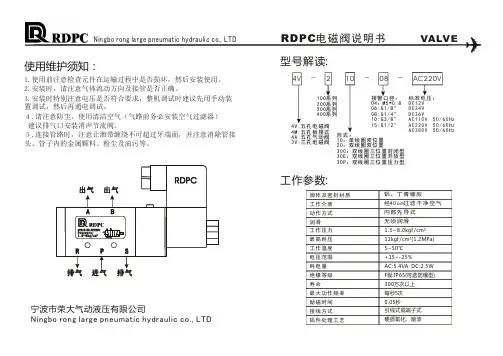

RDPC电磁阀说明书 VALVE 使用维护须知：1.使用前注意检查元件在运输过程中是否损坏，然后安装使用。
2.安装时，请注意气体流动方向及接管是否正确。
3.安装时特别注意电压是否符合要求，整机调试时建议先用手动装置调试，然后再通电调试。
４.请注意防尘，使用清洁空气（气路前务必安装空气过滤器）建议排气口安装消声节流阀。
５.连接管路时，注意止泄带缠绕不可超过牙端面，并注意消除管接头、管子内的金属颗料、粉尘及油污等。
4V - 210 - 08 - AC220V 100系列200系列300系列400系列接管口径：04：M5*0.806:G1/8"08:G1/4"10:G3/8"15:G1/2"4V:五孔电磁阀4M:五孔板接式4A:五孔气动阀3V:三孔电磁阀形式：10：单线圈双位置20：双线圈双位置30C：双线圈三位置封闭型30E：双线圈三位置开放型30P：双线圈三位置压力型标准电压：DC12VDC24VDC36VAC110V 50/60HzAC220V 50/60HzAC380V 50/60Hz阀体及密封材质工作介质动作方式润滑工作压力最高耐压工作温度电压范围耗电量绝缘等级寿命最大功作频率励磁时间接线方式铝件处理工艺铝、丁青橡胶经40um过滤干净空气内部先导式无须润滑1.5~8.0kgf/cm²12kgf/cm²(1.2MPa)5~50℃+15~-25%AC:5.4VA DC:2.5WF级:IP65(可选防爆型)300万次以上每秒5次0.05秒引线式或端子式硬质氧化、喷漆4V210-08AC220VPressure:1.5～8kg/cm²宁波市荣大气动液压有限公司Ningbo rong large pneumatic hydraulic co., LTD 型号解读:工作参数:Ningbo rong large pneumatic hydraulic co., LTD。

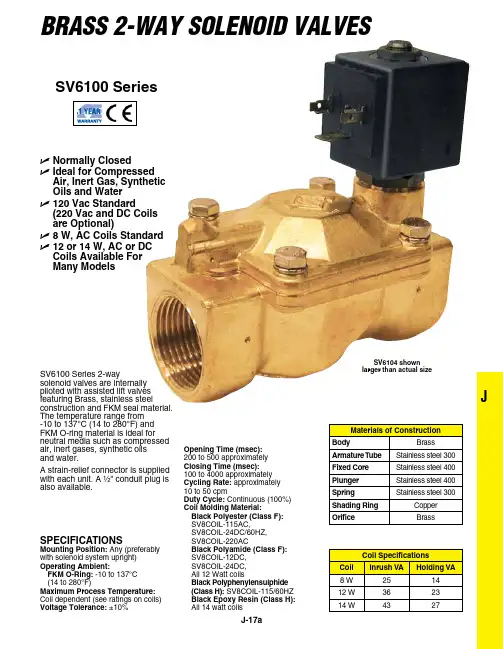

JBRASS 2-WAy Solenoid VAlVeSU N ormally Closed U I deal for Compressed Air, Inert Gas, Synthetic Oils and Water U 120 Vac Standard(220 Vac and DC Coils are Optional)U 8 W, AC Coils Standard U 12 or 14 W, AC or DC Coils Available For Many ModelsSV6100 Series 2-waysolenoid valves are internally piloted with assisted lift valves featuring Brass, stainless steelconstruction and FKM seal material. The temperature range from -10 to 137°C (14 to 280°F) and FKM O-ring material is ideal for neutral media such as compressed air, inert gases, synthetic oils and water.A strain-relief connector is supplied with each unit. A ¹⁄₂" conduit plug is also available.SPECIFICATIONSMounting Position: Any (preferably with solenoid system upright)Operating Ambient:FKM O-Ring: -10 to 137°C (14 to 280°F)Maximum Process Temperature: Coil dependent (see ratings on coils)Voltage Tolerance: ±10%SV6100 SeriesSV6104 shownlarger than actual sizeOpening Time (msec): 200 to 500 approximately Closing Time (msec): 100 to 4000 approximately Cycling Rate: approximately 10 to 50 cpmDuty Cycle: Continuous (100%)Coil Molding Material:Black Polyester (Class F): V8COIL-115AC,V8COIL-24DC/60HZ, V8COIL-220ACBlack Polyamide (Class F): V8COIL-12DC, V8COIL-24DC, All 12 Watt coilsBlack Polyphenylensulphide (Class H): SV8COIL-115/60HZ Black Epoxy Resin (Class H):All 14 watt coilsSV6004/SV6008SV8COIL-12DC, 8W coil for 12 Vdc 154°C (310°F) (Class F).Comes complete with operator’s manual, 8 W coil and cable grip connector.Ordering Examples: SV6105, 1 NPT normally closed valve for 1" orifice.SV6104, 3⁄4" normally closed valve for 3⁄4" orifice.ACBF EDBoth models shown smaller than actual size.SV-CGC, cable grip connector.1⁄2" conduit connector.。
电磁阀说明书电磁阀说明书1. 简介电磁阀是一种常见的控制装置，通过电磁力作用来控制介质（例如液体、气体或气体）的流动。
电磁阀广泛应用于各种工业领域，例如液压系统、气动系统、冷却系统等。
本说明书旨在介绍电磁阀的工作原理、结构、安装和使用方法。
2. 工作原理电磁阀是由电磁线圈和阀体组成的。
电磁线圈通过通电产生磁场，使阀体内的阀芯移动，从而开启或关闭阀门。
在通电或断电状态下，电磁阀起到控制介质流动的作用。
当线圈通电时，磁场吸引阀芯，使阀门打开；当线圈断电时，阀芯弹簧恢复原位，阀门关闭。
3. 结构电磁阀主要由以下几个部分组成：- 阀体：包含阀门和管道接口，用于控制介质的流动。
- 阀芯：位于阀体内，受到电磁力控制，用于打开或关闭阀门。
- 电磁线圈：位于阀体外侧，通过通电产生磁场，控制阀芯的移动。
- 弹簧：用于恢复阀芯原位，关闭阀门。
- 密封件：防止介质泄漏，保证阀门的密封性能。
4. 安装方法在安装电磁阀时，需要注意以下几点：1. 选择合适的阀门类型和规格，根据实际需要确定。
2. 确保安装位置符合要求，避免电磁阀受到外力干扰或介质堵塞。
3. 注意阀门的进出口方向，确保介质能够顺利流动。
4. 连接接口要牢固可靠，确保不会发生泄漏。
5. 注意接线的正确性，防止电磁阀工作异常。
5. 使用方法电磁阀使用时需要注意以下几点：1. 确保电源的正常供应，电压和频率要与电磁阀的标定值相匹配。
2. 操作开关或控制装置，控制电磁阀的通电和断电。
3. 注意使用环境温度，避免过高或过低的温度对电磁阀的影响。
4. 定期检查电磁阀的工作状态，确保正常运行。
5. 当电磁阀长时间不使用时，应断开电源，并进行必要的维护。
6. 注意事项在使用电磁阀时，需要特别注意以下事项：1. 严禁在电磁阀上进行改装或修理，以免造成故障或危险。
2. 禁止超负荷使用电磁阀，确保电磁阀在额定压力和温度下正常工作。
3. 当电磁阀出现异常情况（如漏电、发热等）时，应立即停止使用，并寻求专业人士的帮助。

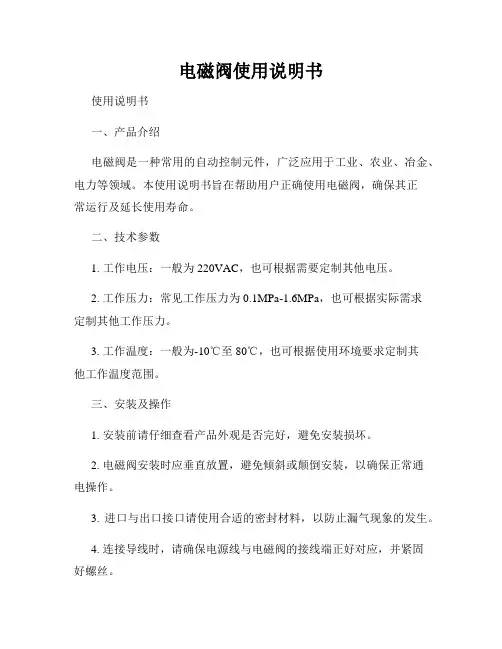

电磁阀使用说明书使用说明书一、产品介绍电磁阀是一种常用的自动控制元件，广泛应用于工业、农业、冶金、电力等领域。
本使用说明书旨在帮助用户正确使用电磁阀，确保其正常运行及延长使用寿命。
二、技术参数1. 工作电压：一般为220VAC，也可根据需要定制其他电压。
2. 工作压力：常见工作压力为0.1MPa-1.6MPa，也可根据实际需求定制其他工作压力。
3. 工作温度：一般为-10℃至80℃，也可根据使用环境要求定制其他工作温度范围。
三、安装及操作1. 安装前请仔细查看产品外观是否完好，避免安装损坏。
2. 电磁阀安装时应垂直放置，避免倾斜或颠倒安装，以确保正常通电操作。
3. 进口与出口接口请使用合适的密封材料，以防止漏气现象的发生。
4. 连接导线时，请确保电源线与电磁阀的接线端正好对应，并紧固好螺丝。
5. 操作时，请遵循以下步骤：a. 检查电磁阀与相关设备的电源线是否连接正常。
b. 检查电磁阀与相关设备的电源开关是否打开。
c. 通过控制开关或按钮来操作电磁阀开关，确保其正常开闭。
四、维护保养1. 保持电磁阀的清洁，避免污物进入影响正常运行。
2. 定期检查电磁阀的电源线及接线端是否松动，如有松动请及时拧紧。
3. 若发现电磁阀工作异常，请立即停止使用，并联系专业人员进行维修。
五、注意事项1. 请勿私自拆解电磁阀，以免造成损坏或安全事故。
2. 使用过程中请勿随意更改产品的工作电压、工作压力或工作温度范围，以免影响产品性能。
3. 遇到雷暴天气或长时间不使用时，请切断电源并将电磁阀垂直存放。
六、故障排除以下情况可能会导致电磁阀故障，请参考以下步骤进行排查：1. 电磁阀无法开启：a. 检查供电电源是否正常。
b. 检查控制开关或按钮是否正常。
c. 检查电磁阀的接线是否正确连接。
d. 若仍无法解决，请联系售后服务部门。
2. 电磁阀无法关闭：a. 检查供电电源是否正常。
b. 检查控制开关或按钮是否正常。
c. 检查电磁阀的接线是否正确连接。

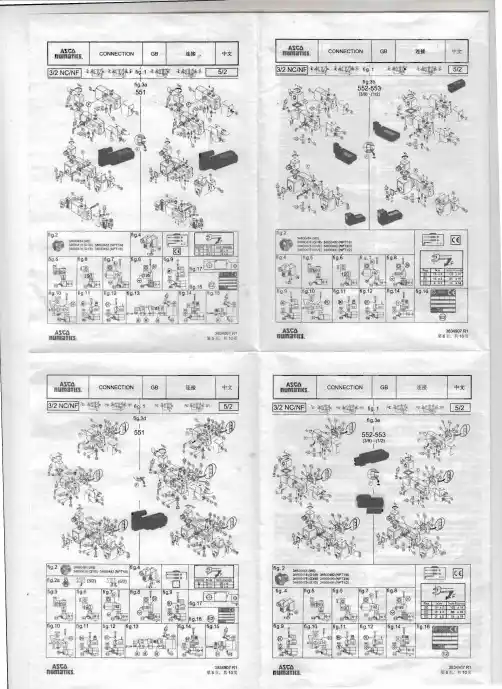

安装、操作、维护手册关于电磁阀尺寸的常规性信息:Clark Cooper电磁阀的一些特殊术语解释理解；如：“全端口”尺寸电磁阀，是指接口尺寸规格与电磁阀的通径一样大小，再如：“减少型端口”尺寸电磁阀，是指管接口尺寸大于通径尺寸.电磁阀的流量系数Cv是通过电磁阀的每个尺寸流量测试确定的值。
“全端口”阀将具有比“减少型端口”阀的Cv更高.每个阀门的Cv等级都列在产品目录里的表格中.Cv的定义是当阀门打开时将以一定压力差情况下流过阀门的多少加仑的水量.以下等式可用于确定：•计算流量, 给出 Cv 和∆P•计算Cv, 给出流量值和∆P•计算∆P, 给出流量值和 CvCv = 阀门的流量系数（无量纲值）S = 比 重（1.0为空气或水）T = 绝对温度（°R）（°R =°F + 460）P1 = 输入端压力（ PSIG）∆P = 压差在阀门处于打开位置，进出口直接的压差.PSIV = 特定体积CFP(立方英尺/磅)安 装：安装阀门之前，请确保操作压力、维护和电气要求与您的安装兼容。
切勿施加不相容的流体介质或超过阀门的压力和温度等级. 阀门应由专业的人员安装和维护.阀门方向:EH30、EH40和EH50阀门设计：进入端是水平进行输入流体，出口端面向下，电磁阀线圈位于顶部。
通用安装选件提供的EH30阀门可以任意方向安装.EH70阀可以任意方向安装.阀体上的箭头表示输入流动方向.管道需要正确支撑，以防止阀体受到额外应力而变形.端口连接:母管螺纹：建议在所有管螺纹连接上使用Teflon®胶带或其他适当的螺纹密封胶。
必须注意防止多余的胶带进入阀门.对于EH70阀门，当施加扭矩或夹紧时，始终使用阀体铸件的六边形部分， 不要对阀门的其他区域施加扭矩或压力.焊接端（仅限EH70阀门）：建议在从阀体上取下阀门内部部件的情况下进行任何需要焊接的端口连接件.如果温度升高到400°F 以上，则可能会对阀门内的密封件造成损坏。

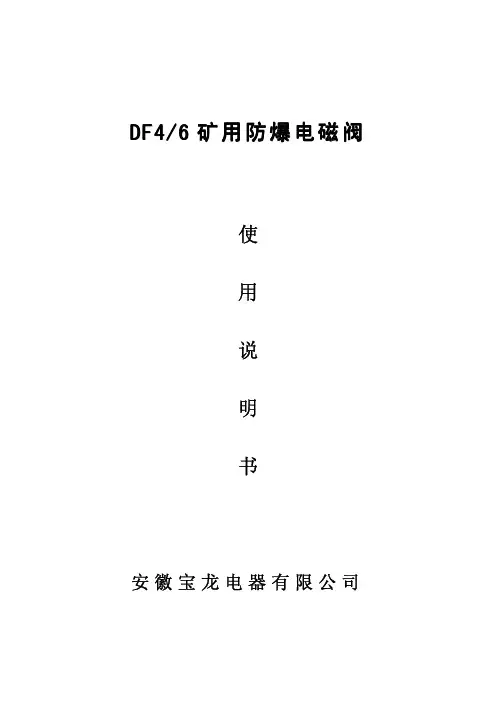

矿用防爆电磁阀使用说明书安徽宝龙电器有限公司、概述:1．产品用途：DF4/6矿用防爆电磁阀（以下简称电磁阀）适用于煤矿井下有甲烷、煤尘等爆炸性危险的环境中，作为喷雾除尘,降温及灭火水流控制之用。
2．产品执行标准：本产品严格执行MT/T715-1997《矿用防爆电磁阀通用技术条件》标准，同时执行Q/ABD12-2006《DF4/6矿用防爆电磁阀》企业标准。
3．防爆标志和型式：防爆标志：矿用隔爆型防爆型式：ExdI。
二、主要技术参数：1.额定电压：AC127V或36V。
2.额定容量：20W。
3.公称通径：4mm。
4.分类型式：常闭式。
5.水压适应范围：0.2～7.5MPa。
6.工作温度：5℃-40℃。
7.公称压力：6MPa。
三、外型尺寸：171×110×70。
四、型号组成和含义：DF最高工作水压MPa电磁阀型式电磁阀阀径mm电磁阀基本代号电磁阀结构见附图，由防爆外壳，阀座和阀体组成。
阀座上设有进水口和出水口，平时，进水口和出水口由碟型密封圈隔开。
防爆外壳内装有线圈、活动铁心、压缩弹簧、导磁板和阀门座等组成，不通电时，电磁阀处于关闭状态。
此时，阀是靠作用在密封圈上腔工作介质的压力，使阀保持良好的密封。
接通电源后，活动铁心被电磁力吸起打开先导阀，此时密封圈上腔的压力下降，在工作介质压力的作用下开启阀门，使阀座进水口和出水口连通。
当断电时，先导阀关闭，上腔压力增大，靠密封圈上下腔压差作用，立即关闭主阀。
六、安装、使用注意事项：1.电磁阀（电磁铁）应沿水平方向垂直安装。
2.安装时应注意阀体上箭头的方向，请勿接反进、出水口。
电磁阀座的进、出水口管径均为G3/4”，进水口内装有筛网，应定期检查清洗，以免堵塞。
4.使用的电源电压应与铭牌电压一致，否则，将烧毁线圈。
七、厂址电话：厂址：安徽省宿州市胜利西路571号。
电话：0557－3635082（销售），0557－3635239（技术）。
传真：0557－3635165E－mail：baolong@八、出版日期：本说明书于2006年08月16日出版。
