欧姆龙PLC选型手册大全

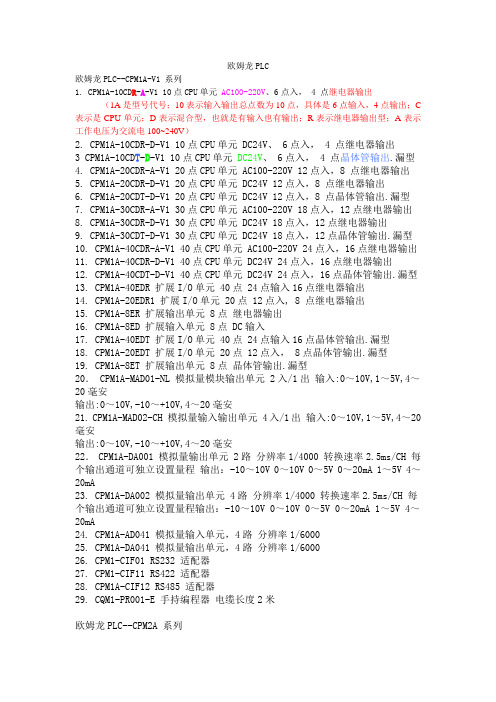

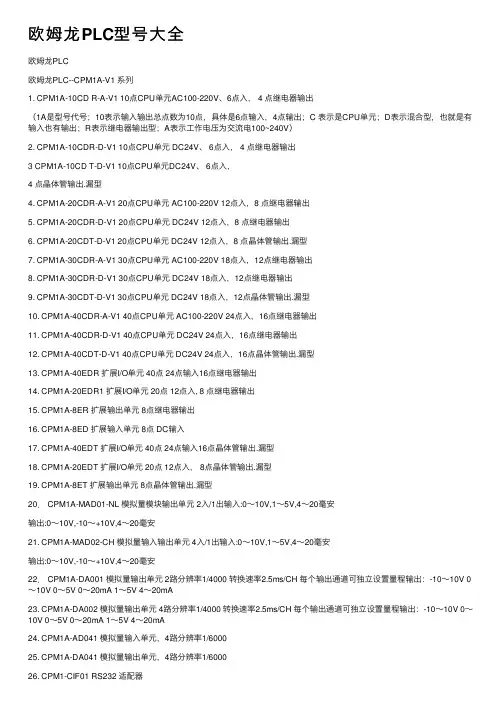

欧姆龙PLC型号⼤全欧姆龙PLC欧姆龙PLC--CPM1A-V1 系列1. CPM1A-10CD R-A-V1 10点CPU单元AC100-220V、6点⼊， 4 点继电器输出（1A是型号代号；10表⽰输⼊输出总点数为10点，具体是6点输⼊，4点输出；C 表⽰是CPU单元；D表⽰混合型，也就是有输⼊也有输出；R表⽰继电器输出型；A表⽰⼯作电压为交流电100~240V）2. CPM1A-10CDR-D-V1 10点CPU单元 DC24V、 6点⼊， 4 点继电器输出3 CPM1A-10CD T-D-V1 10点CPU单元DC24V、 6点⼊，4 点晶体管输出.漏型4. CPM1A-20CDR-A-V1 20点CPU单元 AC100-220V 12点⼊，8 点继电器输出5. CPM1A-20CDR-D-V1 20点CPU单元 DC24V 12点⼊，8 点继电器输出6. CPM1A-20CDT-D-V1 20点CPU单元 DC24V 12点⼊，8 点晶体管输出.漏型7. CPM1A-30CDR-A-V1 30点CPU单元 AC100-220V 18点⼊，12点继电器输出8. CPM1A-30CDR-D-V1 30点CPU单元 DC24V 18点⼊，12点继电器输出9. CPM1A-30CDT-D-V1 30点CPU单元 DC24V 18点⼊，12点晶体管输出.漏型10. CPM1A-40CDR-A-V1 40点CPU单元 AC100-220V 24点⼊，16点继电器输出11. CPM1A-40CDR-D-V1 40点CPU单元 DC24V 24点⼊，16点继电器输出12. CPM1A-40CDT-D-V1 40点CPU单元 DC24V 24点⼊，16点晶体管输出.漏型13. CPM1A-40EDR 扩展I/O单元 40点 24点输⼊16点继电器输出14. CPM1A-20EDR1 扩展I/O单元 20点 12点⼊, 8 点继电器输出15. CPM1A-8ER 扩展输出单元 8点继电器输出16. CPM1A-8ED 扩展输⼊单元 8点 DC输⼊17. CPM1A-40EDT 扩展I/O单元 40点 24点输⼊16点晶体管输出.漏型18. CPM1A-20EDT 扩展I/O单元 20点 12点⼊， 8点晶体管输出.漏型19. CPM1A-8ET 扩展输出单元 8点晶体管输出.漏型20． CPM1A-MAD01-NL 模拟量模块输出单元 2⼊/1出输⼊:0～10V,1～5V,4～20毫安输出:0～10V,-10～+10V,4～20毫安21. CPM1A-MAD02-CH 模拟量输⼊输出单元 4⼊/1出输⼊:0～10V,1～5V,4～20毫安输出:0～10V,-10～+10V,4～20毫安22． CPM1A-DA001 模拟量输出单元 2路分辨率1/4000 转换速率2.5ms/CH 每个输出通道可独⽴设置量程输出：-10～10V 0～10V 0～5V 0～20mA 1～5V 4～20mA23. CPM1A-DA002 模拟量输出单元 4路分辨率1/4000 转换速率2.5ms/CH 每个输出通道可独⽴设置量程输出：-10～10V 0～10V 0～5V 0～20mA 1～5V 4～20mA24. CPM1A-AD041 模拟量输⼊单元，4路分辨率1/600025. CPM1A-DA041 模拟量输出单元，4路分辨率1/600026. CPM1-CIF01 RS232 适配器27. CPM1-CIF11 RS422 适配器28. CPM1A-CIF12 RS485 适配器29. CQM1-PR001-E ⼿持编程器电缆长度2⽶欧姆龙PLC--CPM2A 系列1. CPM2A-20CDR-D 20点CPU单元 DC24V 12点⼊8点继电器输出⾃带RS2322. CPM2A-20CDT-D 20点CPU单元 DC24V 12点⼊8点晶体管输出⾃带RS2323. CPM2A-30CDR-D 30点CPU单元 DC24V 18点⼊12点继电器输出⾃带RS2324. CPM2A-30CDT-D 30点CPU单元 DC24V 18点⼊12点晶体管输出⾃带RS2325. CPM2A-40CDR-D 40点CPU单元 DC24V 24点⼊16点继电器输出⾃带RS2326. CPM2A-40CDT-D 40点CPU单元 DC24V 24点⼊16点晶体管输出⾃带RS2327. CPM2A-60CDR-D 60点CPU单元 DC24V 36点⼊24点继电器输出⾃带RS2328. CPM2A-60CDT-D 60点CPU单元 DC24V 36点⼊24点晶体管输出⾃带RS2329. CPM2AH-20CDR-A NEW 20点CPU单元 AC100-220V 12点⼊ 8点继电器输出⾃带RS23210. CPM2AH-30CDR-A NEW 30点CPU单元 AC100-220V 18点⼊12点继电器输出⾃带RS23211. CPM2AH-40CDR-A NEW 40点CPU单元 AC100-220V 24点⼊16点继电器输出⾃带RS23212. CPM2AH-60CDR-A NEW 60点CPU单元 AC100-220V 36点⼊24点继电器输出⾃带RS23213. CPM2AE-60CDR-A 60点CPU单元 AC100-220V 36点⼊24点继电器输出14. CPM2A-BAT01 锂电池 3.6v欧姆龙PLC--CP1L 系列1. CP1L-L14DR-A 14点CPU单元, AC100-220V 8⼊ 6点继电器输出.2. CP1L-L14DR-D 14点CPU单元, DC24V 8⼊ 6点继电器输出.3. CP1L-L14DT-D 14点CPU单元, DC24V 8⼊ 6点晶体管输出.4. CP1L-L20DR-A 20点CPU单元, AC100-220V 12⼊ 8点继电器输出,5. CP1L-L20DR-D 20点CPU单元, DC24V 12⼊ 8点继电器输出.6. CP1L-L20DT-D 20点CPU单元, DC24V 12⼊12点晶体管输出.7. CP1L-M30DR-A 30点CPU单元, AC100-220V 18⼊12点继电器输出.8. CP1L-M30DR-D 30点CPU单元, DC24V 18⼊12点继电器输出.9. CP1L-M30DT-D 30点CPU单元, DC24V 12⼊12点晶体管输出.10. CP1L-M40DR-A 40点CPU单元, AC100-220V 24⼊16点继电器输出.11. CP1L-M40DR-D 40点CPU单元, DC24V 24⼊16点继电器输出.12. CP1L-M40DT-D 40点CPU单元, DC24V 24⼊16点晶体管输出.欧姆龙PLC--CP1H 系列1. CP1H-X40DR-A 40点CPU单元,24⼊16点继电器输出.⾼速计数50/100khz 4轴 .usb端⼝编程.2. CP1H-XA40DR-A 40点CPU单元,24⼊16点继电器输出.⾼速计数50/100khz 4轴 .usb端⼝编程. 集成模拟量4⼊2出.3. CP1H-X40DT-D 40点CPU单元,24⼊16点晶体管输出.⾼速计数50/100khz 4轴 .usb端⼝编程. 脉冲输出100khz 2轴 30khz 2轴4. CP1H-XA40DT-D 40点CPU单元,24⼊16点晶体管输出.⾼速计数50/100khz 4轴 .usb端⼝编程.脉冲输出100khz 2轴 30khz 2轴 . 集成模拟量4⼊2出. 以下CP1L/CP1H共通5. CP1W-CIF11 CPU单元⽤ RS-485可选板6. CP1W-CIF01 CPU单元⽤ RS-232可选板7. CP1W-ME05M 内存盒8. CP1W-40EDR 扩展I/O单元 40点 24点输⼊16点继电器输出9. CP1W-20EDR1 扩展I/O单元 20点 12点⼊, 8 点继电器输出10． CP1W-16ER 扩展输出单元 16点继电器输出11. CP1W-8ER 扩展输出单元 8点继电器输出12． CP1W-8ED 扩展输⼊单元 8点 DC输⼊13． CP1W-40EDT 扩展I/O单元 40点 24点输⼊16点晶体管输出.漏型14． CP1W-20EDT 扩展I/O单元 20点 12点⼊， 8点晶体管输出.漏型15． CP1W-8ET 扩展输出单元 8点晶体管输出.漏型16． CP1W-AD041 模拟量输⼊单元，4路分辨率1/600017． CP1W-DA041 模拟量输出单元，4路分辨率1/600018． CP1W-DA021 模拟量输出单元，2路分辨率1/600019． CP1W-MAD11 模拟量模块输出单元 2⼊/1出, 分辨率1/600020． CP1W-TS001 温度传感器单元,热点偶输⼊ 2路21． CP1W-TS002 温度传感器单元,热点偶输⼊ 4路22． CP1W-TS101 温度传感器单元,铂电阻输⼊ 2路23． CP1W-TS102 温度传感器单元,铂电阻输⼊ 4路24. CP1W-CN811 CPM1A扩展单元⽤I/O连接电缆，80CM25. CP1W-EXT01 CJ1单元⽤适配器欧姆龙PLC--CQM1H 系列1. CQM1H-CPU11 CPU单元,最⼤I/O点；256点，程序容量；3.2K字不⽀持内装板2. CQM1H-CPU21 CPU单元,最⼤I/O点；256点，程序容量；3.2K字带RS232C ⼝,不⽀持内装板3. CQM1H-CPU51 CPU单元,最⼤I/O点；512点，程序容量； 7.2K字带RS232C ⼝4. CQM1H-CPU61 CPU单元,最⼤I/O点；512点，程序容量；15.2K字带RS232C ⼝5. CQM1H-CTB41 内装板,⾼速计数器板 4点6. CQM1H-PLB21 内装板,脉冲I/O板 2点7. CQM1H-ABB21 内装板,绝对值编码器接⼝板 2点8. CQM1H-MAB42 内装板,模拟量I/O板 4点9. CQM1H-SCB41 内装板,串⾏通讯板 RS-232C ⼀个/RS422/485⼀个10. CQM1-PA203 电源单元. 100 - 240V AC11. CQM1-PA206 电源单元. 100 - 240V AC. 提供24V DC 0.5A12. CQM1-PD026 电源单元. 24V DC13. CQM1-ME04K 存储器盒（可选）EEPROM 4K字14. CQM1-ME08K 存储器盒（可选）EEPROM 8K字15. CQM1H-ME16K 存储器盒（可选）闪存 16K 字16. CQM1-ME04R 存储器盒（可选）EEPROM 4K字.带时钟17. CQM1-ME08R 存储器盒（可选）EEPROM 8K字.带时钟18. CQM1H-ME16K 存储器盒（可选）闪存 16K字.带时钟19. CS1W-CN114 ⼿持编程器连接电缆.长度：0.05⽶20. CQM1-PR001-E 编程器（配1.5⽶连接电缆）如需连CQM1H系列CPU,需加CS1W-CN11421. CQM1-ID211 输⼊单元 8点. 12 - 24V DC22. CQM1-ID212 输⼊单元16点. 24V DC23. CQM1-ID213 输⼊单元32点. 24V DC24 CQM1-ID214 输⼊单元32点. 24V DC25. CQM1-IA121 输⼊单元 8点.100 -120V AC26. CQM1-IA221 输⼊单元 8点.200 -240V AC27. CQM1-OC221 输出单元 8点.继电器 250V AC/24V DC 2A28. CQM1-0C222 输出单元16点.继电器 250V AC/24V DC 2A29. CQM1-OD211 输出单元 8点.晶体管NPN 24V DC 2A30. CQM1-OD212 输出单元16点.晶体管NPN 24V DC 300mA31. CQM1-OD213 输出单元32点.晶体管NPN 24V DC 100mA32. CQM1-OD214 输出单元16点.晶体管PNP 24V DC 300mA33. CQM1-0D215 输出单元 8点.晶体管PNP 24V DC 1A34. CQM1-OA221 输出单元 8点.可控硅 100-240V AC 0.4A35. CQM1-AD041 模拟量输⼊单元. 4路±10V/0-10V/1-5V/4-20mA36. CQM1-AD042 模拟量输⼊单元(⽆需供电单元) 4路37. CQM1-DA021 模拟量输出单元. 2路±10V/0-20mA38. CQM1-DA022 模拟量输出单元(⽆需供电单元) 2路39. CQM1-IPS01 模拟量供电单元供1单元40. CQM1-IPS02 模拟量供电单元供2单元41 CQM1-IC101 I/O控制单元42 CQM1-II101 I/O接⼝单元43. CQM1-TC001 温度控制单元两回路44. CQM1-CIF02 上位机通信专⽤电缆（RS-232C）45. CQM1H-CLK21 CONTROLLER LINK单元，CQM1H系列⽤欧姆龙PLC--C200HE/C200HG/C200HX系列1. C200HE-CPU11-E CPU单元内存 3.2K最⼤I/O点数: 640点2. C200HE-CPU32-E CPU单元内存 7.2K最⼤I/O点数: 880点3. C200HE-CPU42-E CPU单元内存 7.2K最⼤I/O点数: 880点带RS232C，带时钟4. C200HG-CPU33-E CPU单元内存15.2K最⼤I/O点数: 880点带时钟5. C200HG-CPU43-E CPU单元内存15.2K最⼤I/O点数: 880点带RS232C,带时钟6. C200HG-CPU53-E CPU单元内存15.2K最⼤I/O点数:1184点带时钟7. C200HG-CPU63-E CPU单元内存15.2K最⼤I/O点数:1184点带RS232C,带时钟8. C200HX-CPU34-E CPU单元内存31.2K最⼤I/O点数: 880点带时钟9. C200HX-CPU44-E CPU单元内存31.2K最⼤I/O点数: 880点带RS232C,带时钟10. C200HX-CPU54-E CPU单元内存31.2K最⼤I/O点数:1184点带时钟11. C200HX-CPU64-E CPU单元内存31.2K最⼤I/O点数:1184点带RS232C,带时钟12. C200HX-CPU65-ZE CPU单元内存63.2K最⼤I/O点数:1184点带RS232C,带时钟13. C200HX-CPU85-ZE CPU单元内存63.2K最⼤I/O点数:1184点带RS232C,带时钟14. C200HW-BC051 CPU底板可安装 5个I/O单元15. C200HW-BC081-V1 CPU底板可安装 8个I/O单元16. C200HW-BC101-V1 CPU底板可安装10个I/O单元17. C200HW-BI051 扩展I/O底板可安装 5个I/O单元18. C200HW-BI081-V1 扩展I/O底板可安装 8个I/O单元19. C200HW-BI101-V1 扩展I/O底板可安装10个I/O单元20. C200HW-PA204 电源单元AC110-120V/200-240V21. C200HW-PA204S 电源单元AC110-120V/200-240V，带24VDC使⽤电源22. C200HW-PD024 电源单元 DC24V23. C200HW-ME04K EEPROM 存储单元 4K24. C200HW-ME08K EEPROM 存储单元 8K25. C200HW-ME16K EEPROM 存储单元 16K26. C200HW-ME32K EEPROM 存储单元 32K27. C200HW-COM01 通信板SYSMAC LINK与SYSMATE NET链接单元通信端⼝⼀个28. C200HW-COM02-V1 通信板RS232端⼝⼀个29. C200HW-COM03-V1 通信板⼀个RS-422/485⼝30. C200HW-COM04-EV1 通信板与SYSMAC LINK与SYSMAC NET链接单元通信端⼝RS-232C端⼝通信协议宏功能各⼀个31. C200HW-COM05-EV1 ⼆个RS-232C 端⼝和⼀个通讯协议宏功能32. C200HW-COM06-EV1 ⼀个RS422/485端⼝和⼀个RS232C端⼝通信协议宏功能33. C200HW-CLK21 C200HW controller link单元34. C200HW-CE001 C200HW controller link 连接器35. C200H-CN311 扩展连接电缆, 30cm36. C200H-CN711 扩展连接电缆, 70cm37. C200H-CN221 扩展连接电缆, 2m38. C200H-CN521 扩展连接电缆, 5m39. C200H-CN131 扩展连接电缆, 10m40. C200H-PR027-E 编程器41. C200H-CN222 编程器连接电缆,2m42. C200H-CN422 编程器连接电缆,4m43. C200H-ID001 输⼊单元, 8点, ⽆电压接NPN44. C200H-ID002 输⼊单元, 8点, ⽆电压接点NPN45. C200H-ID211 输⼊单元, 8点, 12 - 24 VDC46. C200H-ID212 输⼊单元,16点, 24 VDC47. C200H-IA121 输⼊单元, 8点, 100 -120 VAC48. C200H-IA122 输⼊单元,16点, 100 -120 VAC49. C200H-IA221 输⼊单元, 8点, 200 -240 VAC50. C200H-IA222 输⼊单元,16点, 200 -240 VAC51. C200H-IM211 输⼊单元, 8点, 12 - 24 VAC/DC52. C200H-IM212 输⼊单元,16点, 12 - 24 VAC/DC53. C200H-OC221 输出单元, 8点, 继电器 250VAC/24VDC 2A54. C200H-OC222 输出单元,12点, 继电器同上55. C200H-OC223 输出单元, 5点, 继电器独⽴接点同上56. C200H-0C224 输出单元, 8点, 继电器独⽴接点同上57. C200H-OC225 输出单元,16点, 继电器同上58. C200H-OD411 输出单元, 8点, 晶体管 1A 12-48VDC59. C200H-OD211 输出单元,12点, 晶体管 0.3A 12-48VDC60. C200H-OD212 输出单元,16点, 晶体管 0.3A 12-48VDC61. C200H-OA221 输出单元, 8点, 可控硅 1A 200VAC62. C200H-OA222 输出单元,12点, 可控硅 0.3A 200VAC63. C200H-ID215 ⾼密度I/O单元, DC输⼊ 24VDC 32点64. C200H-ID501 ⾼密度I/O单元, TTL输⼊ 5VDC 32点65. C200H-OD215 ⾼密度I/O单元, 晶体管输出24VDC 0.1A 32点66. C200H-OD501 ⾼密度I/O单元, TTL输出 5VDC 35mA 32点67. C200H-MD501 ⾼密度I/O单元, 混合输⼊/输出, 5VDC输⼊16点, 5VDC 35mA 输出16点68. C200H-MD215 ⾼密度I/O单元, 混合输⼊/输出,24VDC输⼊16点,24VDC 0.1A输出16点69. C200H-AD001 模拟量输⼊单元,4路12位 A/D 4～20mA/1～5V/0～10V&, nbsp; 可选70. C200H-AD002 模拟量输⼊单元,8路12位 A/D 4～20mA/1～5V/0～10V/-10～+10V 可选71. C200H-AD003 模拟量输⼊单元,8路12位 A/D 1～5V 0～10V -10～+10V 4～20 mA 可选72． C200H-DA001 模拟量输出单元,2路12位 D/A 4～20mA/1～5V/0～10V 可选73. C200H-DA002 模拟量输出单元,4路12位 D/A 4～20mA/-10～10V 可选74. C200H-DA003 模拟量输出单元,8路12位 D/A 1～5V 0～10V -10～+10V75. C200H-DA004 模拟量输出单元,8路,4～20MA76. C200H-MAD01 模拟量输⼊/输出单元,2输⼊和2输出,1～5V/0～10V/-10V～+10V77. C200H-CT001-V1 ⾼速计数器单元,BCD 7位计数速度:50Kpps 1路78. C200H-CT002 ⾼速计数器单元,BCD 7位计数速度:75Kpps 1路79. C200H-CT021 ⾼速计数器单元,BCD 7位计数速度:75Kpps 2路80. C200H-NC111 位置控制单元,脉冲串输出型范围1-100000PPS 1轴81. C200H-NC112 位置控制单元,伺服驱动范围1-250000PPS 1轴82. C200H-TS001 温度传感器单元,热点偶输⼊（K,J） 4路83. C2OOH-TS101 温度传感器单元,铂电阻信号（Pt） 4路84. C200H-TC003 温度控制单元,热电偶输⼊2路,电流输出85. C200H-TC103 温度控制单元,铂电阻输⼊2路,电流输出86. C2OOH-PID03 PID控制单元,2路, 4～20mA/1～5V/0～5V/0～10V电流输出87. C200H-SP001 占空单元88. C200H-COV11 I/O单元盖板89. C200H-BAT09 锂电池 3V90. C200HW-DRM21-V1 COMPOBUS/D主站单元欧姆龙PLC--CJ1系列1. CJ1M-CPU11 CPU单元I/O点数160， 5K程序容量，不可接扩展机架。

更新于2012年11月BEST第16版光电传感器PA-125，E3F3-R61/R81传感距离不是2m，应改为3m。

定时器PE-40，H3CR-F8的CAD文件中应该是与P2CF-08组合。

PE-44，与P3G-08配合使用的适配器型号是Y29F-30，应是Y92F-30。

PE-48，H3CR-HRL嵌入式安装的底座是P3G-08，应是P3GA-11。

PE-106，H3CA-8H、H3CA-8H-306有1c限时接点，应是1c限时接点、1c瞬时接点。

开关电源PG-71，本体表格中容量应该是300W和600W，不是30W和60W。

BEST第17版液位设备P-58，动作说明中应是水面升到E1以上时（U1的LED灯亮）。

P-72，LL1和BL1应该是高架水槽缺水。

P-81，E2下限用改为中间用，E1下限用改为上限用P-93，内部连接图中：61F-HSL的表面连接用底座应是8PFA。

P-718，附表1、2中的固有电阻改成电阻率，附表1A中的电导改成电导率。

微动开关P-149，摆杆型、小型线型摆杆型的OP小，OP中，OP大，应该是OF小，OF中，OF大。

P-190，1VAP2-6应是1VAP2-2，1VAP2-2应是1VAP2-6。

P-193，XAA-1的动作特性图中回复力应是动作力，预行程应是回复力。

限位开关P-252，命名规格2中，CL－2、CL－2N是“可调式滚珠摆杆型”错误，应该是“可调式棒式摆杆型”。

P-253，WLI/O连接器型⑤配线规格中的 -M1JB不是“2芯，DC规格、NO配线、连接器查缴No.3、2”，应改为“NC配线”。

P-254，WLD3应是顶部球式柱塞型。

P-255，第二张表格中驱动杆种类前两个“可调式滚珠摆杆”错误，应该是“可调式棒式摆杆”。

P-268，导线规格表格中标准应为5m。

P-281, WL-3A200的长度应该是417.5mm，不是412.5mmP-295，D4A-D00对应的驱动杆的种类不是“可调式滚珠²摆杆型”，应该改成“可调式棒式²摆杆型”。

欧姆龙PLC欧姆龙PLC--CPM1A-V1 系列1. CPM1A-10CD R-A-V1 10点CPU单元AC100-220V、6点入， 4 点继电器输出（1A是型号代号；10表示输入输出总点数为10点，具体是6点输入，4点输出；C 表示是CPU单元；D表示混合型，也就是有输入也有输出；R表示继电器输出型；A表示工作电压为交流电100~240V）2. CPM1A-10CDR-D-V1 10点CPU单元 DC24V、 6点入， 4 点继电器输出3 CPM1A-10CD T-D-V1 10点CPU单元DC24V、 6点入，4 点晶体管输出.漏型4. CPM1A-20CDR-A-V1 20点CPU单元 AC100-220V 12点入，8 点继电器输出5. CPM1A-20CDR-D-V1 20点CPU单元 DC24V 12点入，8 点继电器输出6. CPM1A-20CDT-D-V1 20点CPU单元 DC24V 12点入，8 点晶体管输出.漏型7. CPM1A-30CDR-A-V1 30点CPU单元 AC100-220V 18点入，12点继电器输出8. CPM1A-30CDR-D-V1 30点CPU单元 DC24V 18点入，12点继电器输出9. CPM1A-30CDT-D-V1 30点CPU单元 DC24V 18点入，12点晶体管输出.漏型10. CPM1A-40CDR-A-V1 40点CPU单元 AC100-220V 24点入，16点继电器输出11. CPM1A-40CDR-D-V1 40点CPU单元 DC24V 24点入，16点继电器输出12. CPM1A-40CDT-D-V1 40点CPU单元 DC24V 24点入，16点晶体管输出.漏型13. CPM1A-40EDR 扩展I/O单元 40点 24点输入16点继电器输出14. CPM1A-20EDR1 扩展I/O单元 20点 12点入, 8 点继电器输出15. CPM1A-8ER 扩展输出单元 8点继电器输出16. CPM1A-8ED 扩展输入单元 8点 DC输入17. CPM1A-40EDT 扩展I/O单元 40点 24点输入16点晶体管输出.漏型18. CPM1A-20EDT 扩展I/O单元 20点 12点入， 8点晶体管输出.漏型19. CPM1A-8ET 扩展输出单元 8点晶体管输出.漏型20． CPM1A-MAD01-NL 模拟量模块输出单元 2入/1出输入:0～10V,1～5V,4～20毫安输出:0～10V,-10～+10V,4～20毫安21. CPM1A-MAD02-CH 模拟量输入输出单元 4入/1出输入:0～10V,1～5V,4～20毫安输出:0～10V,-10～+10V,4～20毫安22． CPM1A-DA001 模拟量输出单元 2路分辨率1/4000 转换速率2.5ms/CH 每个输出通道可独立设置量程输出：-10～10V 0～10V 0～5V 0～20mA 1～5V 4～20mA23. CPM1A-DA002 模拟量输出单元 4路分辨率1/4000 转换速率2.5ms/CH 每个输出通道可独立设置量程输出：-10～10V 0～10V 0～5V 0～20mA 1～5V 4～20mA24. CPM1A-AD041 模拟量输入单元，4路分辨率1/600025. CPM1A-DA041 模拟量输出单元，4路分辨率1/600026. CPM1-CIF01 RS232 适配器27. CPM1-CIF11 RS422 适配器28. CPM1A-CIF12 RS485 适配器29. CQM1-PR001-E 手持编程器电缆长度2米欧姆龙PLC--CPM2A 系列1. CPM2A-20CDR-D 20点CPU单元 DC24V 12点入8点继电器输出自带RS2322. CPM2A-20CDT-D 20点CPU单元 DC24V 12点入8点晶体管输出自带RS2323. CPM2A-30CDR-D 30点CPU单元 DC24V 18点入12点继电器输出自带RS2324. CPM2A-30CDT-D 30点CPU单元 DC24V 18点入12点晶体管输出自带RS2325. CPM2A-40CDR-D 40点CPU单元 DC24V 24点入16点继电器输出自带RS2326. CPM2A-40CDT-D 40点CPU单元 DC24V 24点入16点晶体管输出自带RS2327. CPM2A-60CDR-D 60点CPU单元 DC24V 36点入24点继电器输出自带RS2328. CPM2A-60CDT-D 60点CPU单元 DC24V 36点入24点晶体管输出自带RS2329. CPM2AH-20CDR-A NEW 20点CPU单元 AC100-220V 12点入 8点继电器输出自带RS23210. CPM2AH-30CDR-A NEW 30点CPU单元 AC100-220V 18点入12点继电器输出自带RS23211. CPM2AH-40CDR-A NEW 40点CPU单元 AC100-220V 24点入16点继电器输出自带RS23212. CPM2AH-60CDR-A NEW 60点CPU单元 AC100-220V 36点入24点继电器输出自带RS23213. CPM2AE-60CDR-A 60点CPU单元 AC100-220V 36点入24点继电器输出14. CPM2A-BAT01 锂电池 3.6v欧姆龙PLC--CP1L 系列1. CP1L-L14DR-A 14点CPU单元, AC100-220V 8入 6点继电器输出.2. CP1L-L14DR-D 14点CPU单元, DC24V 8入 6点继电器输出.3. CP1L-L14DT-D 14点CPU单元, DC24V 8入 6点晶体管输出.4. CP1L-L20DR-A 20点CPU单元, AC100-220V 12入 8点继电器输出,5. CP1L-L20DR-D 20点CPU单元, DC24V 12入 8点继电器输出.6. CP1L-L20DT-D 20点CPU单元, DC24V 12入12点晶体管输出.7. CP1L-M30DR-A 30点CPU单元, AC100-220V 18入12点继电器输出.8. CP1L-M30DR-D 30点CPU单元, DC24V 18入12点继电器输出.9. CP1L-M30DT-D 30点CPU单元, DC24V 12入12点晶体管输出.10. CP1L-M40DR-A 40点CPU单元, AC100-220V 24入16点继电器输出.11. CP1L-M40DR-D 40点CPU单元, DC24V 24入16点继电器输出.12. CP1L-M40DT-D 40点CPU单元, DC24V 24入16点晶体管输出.欧姆龙PLC--CP1H 系列1. CP1H-X40DR-A 40点CPU单元,24入16点继电器输出.高速计数50/100khz 4轴 .usb端口编程.2. CP1H-XA40DR-A 40点CPU单元,24入16点继电器输出.高速计数50/100khz 4轴 .usb端口编程. 集成模拟量4入2出.3. CP1H-X40DT-D 40点CPU单元,24入16点晶体管输出.高速计数50/100khz 4轴 .usb端口编程. 脉冲输出100khz 2轴 30khz 2轴4. CP1H-XA40DT-D 40点CPU单元,24入16点晶体管输出.高速计数50/100khz 4轴 .usb端口编程.脉冲输出100khz 2轴 30khz 2轴 . 集成模拟量4入2出. 以下CP1L/CP1H共通5. CP1W-CIF11 CPU单元用 RS-485可选板6. CP1W-CIF01 CPU单元用 RS-232可选板7. CP1W-ME05M 内存盒8. CP1W-40EDR 扩展I/O单元 40点 24点输入16点继电器输出9. CP1W-20EDR1 扩展I/O单元 20点 12点入, 8 点继电器输出10． CP1W-16ER 扩展输出单元 16点继电器输出11. CP1W-8ER 扩展输出单元 8点继电器输出12． CP1W-8ED 扩展输入单元 8点 DC输入13． CP1W-40EDT 扩展I/O单元 40点 24点输入16点晶体管输出.漏型14． CP1W-20EDT 扩展I/O单元 20点 12点入， 8点晶体管输出.漏型15． CP1W-8ET 扩展输出单元 8点晶体管输出.漏型16． CP1W-AD041 模拟量输入单元，4路分辨率1/600017． CP1W-DA041 模拟量输出单元，4路分辨率1/600018． CP1W-DA021 模拟量输出单元，2路分辨率1/600019． CP1W-MAD11 模拟量模块输出单元 2入/1出, 分辨率1/600020． CP1W-TS001 温度传感器单元,热点偶输入 2路21． CP1W-TS002 温度传感器单元,热点偶输入 4路22． CP1W-TS101 温度传感器单元,铂电阻输入 2路23． CP1W-TS102 温度传感器单元,铂电阻输入 4路24. CP1W-CN811 CPM1A扩展单元用I/O连接电缆，80CM25. CP1W-EXT01 CJ1单元用适配器欧姆龙PLC--CQM1H 系列1. CQM1H-CPU11 CPU单元,最大I/O点；256点，程序容量；3.2K字不支持内装板2. CQM1H-CPU21 CPU单元,最大I/O点；256点，程序容量；3.2K字带RS232C 口,不支持内装板3. CQM1H-CPU51 CPU单元,最大I/O点；512点，程序容量； 7.2K字带RS232C 口4. CQM1H-CPU61 CPU单元,最大I/O点；512点，程序容量；15.2K字带RS232C 口5. CQM1H-CTB41 内装板,高速计数器板 4点6. CQM1H-PLB21 内装板,脉冲I/O板 2点7. CQM1H-ABB21 内装板,绝对值编码器接口板 2点8. CQM1H-MAB42 内装板,模拟量I/O板 4点9. CQM1H-SCB41 内装板,串行通讯板 RS-232C 一个/RS422/485一个10. CQM1-PA203 电源单元. 100 - 240V AC11. CQM1-PA206 电源单元. 100 - 240V AC. 提供24V DC 0.5A12. CQM1-PD026 电源单元. 24V DC13. CQM1-ME04K 存储器盒（可选）EEPROM 4K字14. CQM1-ME08K 存储器盒（可选）EEPROM 8K字15. CQM1H-ME16K 存储器盒（可选）闪存 16K 字16. CQM1-ME04R 存储器盒（可选）EEPROM 4K字.带时钟17. CQM1-ME08R 存储器盒（可选）EEPROM 8K字.带时钟18. CQM1H-ME16K 存储器盒（可选）闪存 16K字.带时钟19. CS1W-CN114 手持编程器连接电缆.长度：0.05米20. CQM1-PR001-E 编程器（配1.5米连接电缆）如需连CQM1H系列CPU,需加CS1W-CN11421. CQM1-ID211 输入单元 8点. 12 - 24V DC22. CQM1-ID212 输入单元16点. 24V DC23. CQM1-ID213 输入单元32点. 24V DC24 CQM1-ID214 输入单元32点. 24V DC25. CQM1-IA121 输入单元 8点.100 -120V AC26. CQM1-IA221 输入单元 8点.200 -240V AC27. CQM1-OC221 输出单元 8点.继电器 250V AC/24V DC 2A28. CQM1-0C222 输出单元16点.继电器 250V AC/24V DC 2A29. CQM1-OD211 输出单元 8点.晶体管NPN 24V DC 2A30. CQM1-OD212 输出单元16点.晶体管NPN 24V DC 300mA31. CQM1-OD213 输出单元32点.晶体管NPN 24V DC 100mA32. CQM1-OD214 输出单元16点.晶体管PNP 24V DC 300mA33. CQM1-0D215 输出单元 8点.晶体管PNP 24V DC 1A34. CQM1-OA221 输出单元 8点.可控硅 100-240V AC 0.4A35. CQM1-AD041 模拟量输入单元. 4路±10V/0-10V/1-5V/4-20mA36. CQM1-AD042 模拟量输入单元(无需供电单元) 4路37. CQM1-DA021 模拟量输出单元. 2路±10V/0-20mA38. CQM1-DA022 模拟量输出单元(无需供电单元) 2路39. CQM1-IPS01 模拟量供电单元供1单元40. CQM1-IPS02 模拟量供电单元供2单元41 CQM1-IC101 I/O控制单元42 CQM1-II101 I/O接口单元43. CQM1-TC001 温度控制单元两回路44. CQM1-CIF02 上位机通信专用电缆（RS-232C）45. CQM1H-CLK21 CONTROLLER LINK单元，CQM1H系列用欧姆龙PLC--C200HE/C200HG/C200HX系列1. C200HE-CPU11-E CPU单元内存 3.2K最大I/O点数: 640点2. C200HE-CPU32-E CPU单元内存 7.2K最大I/O点数: 880点3. C200HE-CPU42-E CPU单元内存 7.2K最大I/O点数: 880点带RS232C，带时钟4. C200HG-CPU33-E CPU单元内存15.2K最大I/O点数: 880点带时钟5. C200HG-CPU43-E CPU单元内存15.2K最大I/O点数: 880点带RS232C,带时钟6. C200HG-CPU53-E CPU单元内存15.2K最大I/O点数:1184点带时钟7. C200HG-CPU63-E CPU单元内存15.2K最大I/O点数:1184点带RS232C,带时钟8. C200HX-CPU34-E CPU单元内存31.2K最大I/O点数: 880点带时钟9. C200HX-CPU44-E CPU单元内存31.2K最大I/O点数: 880点带RS232C,带时钟10. C200HX-CPU54-E CPU单元内存31.2K最大I/O点数:1184点带时钟11. C200HX-CPU64-E CPU单元内存31.2K最大I/O点数:1184点带RS232C,带时钟12. C200HX-CPU65-ZE CPU单元内存63.2K最大I/O点数:1184点带RS232C,带时钟13. C200HX-CPU85-ZE CPU单元内存63.2K最大I/O点数:1184点带RS232C,带时钟14. C200HW-BC051 CPU底板可安装 5个I/O单元15. C200HW-BC081-V1 CPU底板可安装 8个I/O单元16. C200HW-BC101-V1 CPU底板可安装10个I/O单元17. C200HW-BI051 扩展I/O底板可安装 5个I/O单元18. C200HW-BI081-V1 扩展I/O底板可安装 8个I/O单元19. C200HW-BI101-V1 扩展I/O底板可安装10个I/O单元20. C200HW-PA204 电源单元AC110-120V/200-240V21. C200HW-PA204S 电源单元AC110-120V/200-240V，带24VDC使用电源22. C200HW-PD024 电源单元 DC24V23. C200HW-ME04K EEPROM 存储单元 4K24. C200HW-ME08K EEPROM 存储单元 8K25. C200HW-ME16K EEPROM 存储单元 16K26. C200HW-ME32K EEPROM 存储单元 32K27. C200HW-COM01 通信板SYSMAC LINK与SYSMATE NET链接单元通信端口一个28. C200HW-COM02-V1 通信板RS232端口一个29. C200HW-COM03-V1 通信板一个RS-422/485口30. C200HW-COM04-EV1 通信板与SYSMAC LINK与SYSMAC NET链接单元通信端口RS-232C端口通信协议宏功能各一个31. C200HW-COM05-EV1 二个RS-232C 端口和一个通讯协议宏功能32. C200HW-COM06-EV1 一个RS422/485端口和一个RS232C端口通信协议宏功能33. C200HW-CLK21 C200HW controller link单元34. C200HW-CE001 C200HW controller link 连接器35. C200H-CN311 扩展连接电缆, 30cm36. C200H-CN711 扩展连接电缆, 70cm37. C200H-CN221 扩展连接电缆, 2m38. C200H-CN521 扩展连接电缆, 5m39. C200H-CN131 扩展连接电缆, 10m40. C200H-PR027-E 编程器41. C200H-CN222 编程器连接电缆,2m42. C200H-CN422 编程器连接电缆,4m43. C200H-ID001 输入单元, 8点, 无电压接NPN44. C200H-ID002 输入单元, 8点, 无电压接点NPN45. C200H-ID211 输入单元, 8点, 12 - 24 VDC46. C200H-ID212 输入单元,16点, 24 VDC47. C200H-IA121 输入单元, 8点, 100 -120 VAC48. C200H-IA122 输入单元,16点, 100 -120 VAC49. C200H-IA221 输入单元, 8点, 200 -240 VAC50. C200H-IA222 输入单元,16点, 200 -240 VAC51. C200H-IM211 输入单元, 8点, 12 - 24 VAC/DC52. C200H-IM212 输入单元,16点, 12 - 24 VAC/DC53. C200H-OC221 输出单元, 8点, 继电器 250VAC/24VDC 2A54. C200H-OC222 输出单元,12点, 继电器同上55. C200H-OC223 输出单元, 5点, 继电器独立接点同上56. C200H-0C224 输出单元, 8点, 继电器独立接点同上57. C200H-OC225 输出单元,16点, 继电器同上58. C200H-OD411 输出单元, 8点, 晶体管 1A 12-48VDC59. C200H-OD211 输出单元,12点, 晶体管 0.3A 12-48VDC60. C200H-OD212 输出单元,16点, 晶体管 0.3A 12-48VDC61. C200H-OA221 输出单元, 8点, 可控硅 1A 200VAC62. C200H-OA222 输出单元,12点, 可控硅 0.3A 200VAC63. C200H-ID215 高密度I/O单元, DC输入 24VDC 32点64. C200H-ID501 高密度I/O单元, TTL输入 5VDC 32点65. C200H-OD215 高密度I/O单元, 晶体管输出24VDC 0.1A 32点66. C200H-OD501 高密度I/O单元, TTL输出 5VDC 35mA 32点67. C200H-MD501 高密度I/O单元, 混合输入/输出, 5VDC输入16点, 5VDC 35mA 输出16点68. C200H-MD215 高密度I/O单元, 混合输入/输出,24VDC输入16点,24VDC 0.1A输出16点69. C200H-AD001 模拟量输入单元,4路12位 A/D 4～20mA/1～5V/0～10V&, nbsp; 可选70. C200H-AD002 模拟量输入单元,8路12位 A/D 4～20mA/1～5V/0～10V/-10～+10V 可选71. C200H-AD003 模拟量输入单元,8路12位 A/D 1～5V 0～10V -10～+10V 4～20 mA 可选72． C200H-DA001 模拟量输出单元,2路12位 D/A 4～20mA/1～5V/0～10V 可选73. C200H-DA002 模拟量输出单元,4路12位 D/A 4～20mA/-10～10V 可选74. C200H-DA003 模拟量输出单元,8路12位 D/A 1～5V 0～10V -10～+10V75. C200H-DA004 模拟量输出单元,8路,4～20MA76. C200H-MAD01 模拟量输入/输出单元,2输入和2输出,1～5V/0～10V/-10V～+10V77. C200H-CT001-V1 高速计数器单元,BCD 7位计数速度:50Kpps 1路78. C200H-CT002 高速计数器单元,BCD 7位计数速度:75Kpps 1路79. C200H-CT021 高速计数器单元,BCD 7位计数速度:75Kpps 2路80. C200H-NC111 位置控制单元,脉冲串输出型范围1-100000PPS 1轴81. C200H-NC112 位置控制单元,伺服驱动范围1-250000PPS 1轴82. C200H-TS001 温度传感器单元,热点偶输入（K,J） 4路83. C2OOH-TS101 温度传感器单元,铂电阻信号（Pt） 4路84. C200H-TC003 温度控制单元,热电偶输入2路,电流输出85. C200H-TC103 温度控制单元,铂电阻输入2路,电流输出86. C2OOH-PID03 PID控制单元,2路, 4～20mA/1～5V/0～5V/0～10V电流输出87. C200H-SP001 占空单元88. C200H-COV11 I/O单元盖板89. C200H-BAT09 锂电池 3V90. C200HW-DRM21-V1 COMPOBUS/D主站单元欧姆龙PLC--CJ1系列1. CJ1M-CPU11 CPU单元I/O点数160， 5K程序容量，不可接扩展机架。

CJ系列内置I/OCJ1M CPU22/CPU23 CPU单元操作手册2002年11月ivv注意:OMRON 产品是为合格的操作人员按照正常步骤使用并只为本手册中所叙述的目的而制造的。

下列约定是用来指出本手册中的注意事项，并对其进行分类。

始终注意它们所规定的情况。

不注意这些注意事项能导致对人体的伤害或危及财产。

! 指出一个急迫的危险情况，如不避免之，它会导致死亡或严重伤害。

! 指出一个潜在的危险情况，如不避免之，它能导致死亡或严重伤害。

! 指出一个潜在的危险情况，如不避免之，它可能导致轻度的或中度的伤害，或财产损失。

OMRON 产品附注所有OMRON 产品在本手册中都以大写字母表示。

当字“单元”表示 OMRON 产品时，它也以大写字母表示，不管它是否以产品的正式名称出现。

缩写“Ch ”，它出现在某些显示中和某些OMRON 产品上，往往表示“字”，在这个意义上在文件中缩写为“Wd ”。

缩写“PLC ”表示可编程序控制器。

但是，在有些编程设备的显示中用“ PC ”来表示可编程序控制器。

直观标题列在本手册左侧的下列标题是帮助读者确定各种不同类形的资料。

注指出对有效而方便地运用产品特别重要的资料。

1,2,3...1.指出一种或另一种的列举说明，如步骤，检查表，等。

OMRON, 2002版权所有，事先未经OMRON 公司书面许可，本出版物的任何部分都不可用任何形式，或用任何方法，机械的，电子的，照相的，录制的或其它方式进行复制，存入检索系统或传送。

对使用这里所包含的资料不负专利责任。

然而，因为OMRON 公司不断努力改进其高质量的产品，所以本手册中所含有的资料可随时改变而不另行通知。

在编写本手册时注意了一切可能的注意事项，然而，OMRON 公司对于可能的错误或遗漏不承担责任。

对于使用本出版物中所包含的资料导致的损害也不承担任何责任。

危险警告注意vi注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xi 1面向的读者 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii2一般注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii3安全注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii4操作环境注意事项. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiv5应用注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiv6与EC规程的一致性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xviii第1章性能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 1-1性能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2按用途划分的功能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第2章概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 2-1内置CPU单元输入的分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122-2内置CPU单元输出的分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152-3原点搜索功能的分配. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16第3章I/O规格和配线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 3-1I/O 规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203-2配线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233-3配线示例. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32第4章数据区分配和PLC设置设定 . . . . . . . . . . . . . . . . . . . . . .51 4-1内置I/O的数据区分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 524-2PLC设置设定. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 524-3辅助区数据分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 654-4脉冲输出时标志操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72第5章内置I/O功能使用说明. . . . . . . . . . . . . . . . . . . . . . . . . . .73 5-1内置输入. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 745-2内置输出. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 915-3原点搜索和原点返回功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113第6章编程举例 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .135 6-1内置输出. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136vii附录A脉冲控制指令的组合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145 B脉冲指令在其它CPU单元中的应用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149 C中断响应时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153viii关于本手册：本手册介绍CJ1M CPU22和CJ1M CPU23 CPU单元支持的内置I/O的安装和操作，还含有下面介绍的章节。

一体机产品手册适用产品型号：YU-X4A, YU-X4R1 规格通用规格逻辑性能电源电压范围19.2VDC – 28.8VDC程序语言支持高级梯形图语言IEC 61131-3编程语言电流(稳态) 140mA @ 24VDC电流(浪涌) 30A,小于1mS@ 24VDC逻辑内存&扫描速度256KB，0.4mS/kB背光关闭后电流105mA @ 24VDC相对湿度 5 - 95%RH，无凝露I/O支持数字量输入%I1024时钟精度每月误差+/- 90秒(环境温度25℃)数字量输出%Q1024 运行环境温度-10℃至+60℃模拟量输入%AI256 储存环境温度-20℃至+70℃模拟量输出%AQ256重量360克通用寄存器范围16位保持型寄存器%R5000电池内置电池用于保持程序，数据和时钟;型号CR2450;可更换保持型位寄存器%M1024非保持型位寄存器%T1024屏幕寄存器%D250人机界面属性外部接口规格屏幕类型 4.3”寸彩色触摸屏，65000色串口1个RS232，1个RS485，共用RJ45连接器分辨率480 X 272 USB mini-B USB2.0用于编程或数据传输背光灯控制程序可控制背光开关Ethernet用于编程和通信，支持Modbus TCP等协议画面存储器 2 MB CAN用于连接远程I/O,控制器，编程...最大页面数量250 终端电阻RS485和CAN总线终端电阻可通过软件启用背光灯LED – 20,000小时（衰减到50%亮度）远程I/O SmartStix，SmartMod，SmartBlock，SmartRail屏幕刷新速率用户自定义MicroSD卡SDHC或SDXC级别，最大支持32 GB (FAT 32格式)可用于装载程序，数据存储，截取屏幕...按键软按键，按屏幕右上角显示测试标准输入/输出概览冲击IEC 60068-2-27 型号晶体管输入晶体管输出继电器输出mA电流/ RTD输入mA电流输出振动IEC 60068-2-6 YU-X4A 12 12 - 4* 2* 防水(前面板）IP65 (NEMA 4X) YU-X4R 12 2 6 4* 2**注意：当模拟输入信号为4路RTD信号时，将会占用模拟量输出通道，此时模拟量输出通道无法使用输入/输出规格数字量直流输入：YU-X4A & YU-X4R继电器输出：仅YU-X4R 输入点数12, 其中4路可配置HSC输出点数6路继电器输出公共端数量 2 公共端数量 6输入电压范围12 VDC / 24 VDC 单通道最大输出电流3A @ 250 VAC通道最大电压35 VDC 通道最大电压275 VAC，30 VDC 输入阻抗10 Kω触点对地隔离1000 VAC输入电流正逻辑负逻辑额定电流下最大电压降0.5 VON限值0.8 mA -1.6 mAOFF限值0.3 mA -2.1 mA继电器寿命空载: > 5,000,000次动作额定负载: > 100,000次动作ON限值电压8 VDCOFF限值电压 3 VDC 触点类型机械触点OFF到ON的时间0.1 ms最大动作频率空载: 300次/分额定负载:20次/分ON到OFF的时间0.1 ms高速计数通道数量 4高速通道最大频率500 kHz 输出响应时间本次扫描周期+10ms 数字量直流输出：YU-X4A数字量直流输出：YU-X4R 输出点数12,其中2路可配置为高速输出通道输出点数2, 2路均可配置为高速输出通道公共端数量 2 公共端数量 1输出类型源型输出类型漏型或源型通道最大电压28 VDC 通道最大电压28 VDC 输出保护短路保护输出保护短路保护每通道最大输出电流0.5 A每通道最大输出电流漏型：0.5 A源型：2.4 mA额定负载时最大电压降0.25 VDC额定负载时最大电压降0.25 VDC最大浪涌电流650 Ma 最大浪涌电流650 mA PWM最大频率65 kHz PWM最大频率65 kHz模拟量输入：YU-X4A & YU-X4R输入通道数 4精度 12位 输入范围 0 – 20 mA 或 4 – 20 mA 或 PT-100 (-50℃ 至 +200℃) %AI 寄存器比例分度32000分度 安全输入 电压范围 -0.5 V 至 +12 V 内部保护至24VDC转换速度同控制器扫描周期 输入阻抗 100 Ω25℃时最大误差小于满量程的1.5% 模拟量输出：YU-X4A & YU-X4R输出通道数 2 %AQ 寄存器比例分度32000分度 输出范围 4 – 20 Ma 转换速度 同控制器扫描周期 精度 12位 25℃时最大误差小于满量程的1.5%最大负载阻抗500 Ω2 设备和面板开孔尺寸3 端口和端子1. 彩色触摸屏2. 大容量microSD 卡插槽3. MJ1/MJ2串行接口4. 位于红色RJ45连接器上的 CAN 总线接口5. 以太网接口6. USB Mini-B:编程口7. 模拟量IO 接口8. 数字量输入IO 接口9. 数字量输出IO 接口10. 直流电源接口X4端口分布示意面板开孔尺寸MJ1/2 串口针脚 MJ1/2口针脚定义 信号 方向8 TXD OUT7 RXD IN 6 0 V Ground 5 5V @ 60mA OUT4 RTS OUT3 CTS IN 2 RX-/TX- IN/OUT1 RX+/TX+ IN/OUT电源端子针脚定义 针脚 信号 信号描述 1 Ground 接地 2 V- 电源输入端0V 3V+电源输入端正极电源端子连接至大地 提供直流电源 额定扭矩0.5-0.78 Nm V-内部已连接到IO 端子上的0VCAN 总线接口CAN 总线接口定义针脚 信号描述 方向 8 无连接 - 7 公共端 0V 6 屏蔽连接 - 5 无连接 - 4 无连接 - 3 公共端 0V 2 CAN 数据低 IN/OUT 1CAN 数据高IN/OUT注意：X4控制器内置120欧姆CAN 总线终端电阻。

欧姆龙PLC样本与手册全集小型机) R05-CN-03中文CP1H选型样本() SBCA-C-051D中文CP1H/CP1L 选型样本(P20E-EN-01CP1L选型样本（英文）中英文选型样本CP1E) W450-CN5-02 中文CP1H操作手册() W450-E1-01英文CP1H操作手册(W462-CN5-03CP1L 操作手册（中文）W462-E1-06操作手册（英文）CP1L W480-CN5-01 单元软件用户手册（中英文）W480-E1-01 CP1EW479-CN5-01 单元硬件用户手册（中英文）W479-E1-01 CP1EW479-E1-03）单元硬件用户手册（英文）（包含NACP1E英文) W451-E1-03CP1H/CP1L编程手册(中文)CP1H/CP1L编程手册(中文)W483-CN5-04CP1E 指令参考手册(CP1E 指令手册（英文）) P039 E1-11(英文CPM1A-V1 选型样本W317-E1-4操作手册（英文）CPM1AW353-E1-1编程手册（英文）CPM1/1A/2A/2C/SRM1OMP-ZCO97101B操作手册（中文）CPM1A )中文CPM1A/2A/2AH/2C 编程手册(W262-E1-4操作手册（英文）CPM1) P049-E1-08英文选型样本(CPM2A/2C)中文选型样本(CPM2AH) .P01Z-CN-01(中文CPM2AH-S 选型样本W352-E1-1CPM2A 操作手册（英文）)(中文CPM2AH-S 操作手册)中文CPM2A/CPM2AH 操作手册()英文选型样本(CPM2CW356-E1-08操作手册（英文）CPM2C) OMP-AD000102A(中文CPM2B 操作手册) W399-E1-1英文CPM2B-S001M-DRT 操作手册(中型机)(中文CJ1系列选型样本SBCE-CN-058D选型样本（中文）CJ2H/CJ2M)中文(选型样本C200HX/C200HG/C200HEW395-C1-01操作手册（中文）CJ1M内置I/O W393-C1-02操作手册（中文）CJ1W340-C1-08编程手册（中文）CJ1W340-E1-1最新编程手册（英文）CJ1W472-CN5-06单元硬件操作手册（中文）CJ2 CPUW472-E1-01操作手册（英文）CJ2W486-E1-01操作手册（英文）CJ2M-MD W473-E1-01编程手册（英文）CJ2W345-C1-05操作手册（中文）CJ1W-AD/DA W396操作手册（中文）CJ1W-TC W368-E1-07操作手册（英文）CJ1W-PTS)OEZ-ZCP97201A中文编程手册(C200HX/HG/HE)OEZ-ZCI96201A(中文C200HE/HG/HX 操作手册OMP-ZCO99406A(中文）C200H 模拟量(AD001/DA001)操作手册W325-E1-04I(AD003/DA003）操作手册（英文）C200H 模拟量W124-E1-5C200H-TC 温度控制单元操作手册（英文）)W130-E3-5(英文C200H 操作手册)安装手册（英文C200HS)C200HS 操作手册（英文)中文CQM1H 选型样本()中文操作手册(CQM1H)中文编程手册(CQM1H和内装板操作手册（英文） CPU CQM1H 系列和内装板编程手册（英文）系列 CPU CQM1H)(中文CQM1H 特殊I/O单元操作手册手册（英文）特殊I/OCQM1H/CQM1大型机W368-E1-07模块操作手册（英文）CS1W-PTS过程控制I/O选型样本（中文）CS1-H 选型样本（中文）CS1D) W339-CN5-10(中文CS1可编程控制器操作手册)W340-C1-08中文CS1编程手册(最新编程手册（英文）CS1W405-E1-06CS1D双机操作手册（英文）W345-C1-05操作手册（中文）CS1W-AD/DA W345-E1-11CS1W-AD/DA最新操作手册（英文）W132-E1-3D安装手册（英文）C500)W131-E1-02编程手册（英文C500W143-E1-05操作手册（英文）C500-LK串口通讯- W304-E1-05通讯板操作手册（英文）C200HW-COM01/02/03/04/05/06W342-E1-15通讯命令参考手册（英文）- W336-E1-10板卡操作手册（英文）串行通讯单元/CS1/CJ1W-SCU/SCB) -W365-E1-02英文(CQM1H-SCB41 操作手册)英文使用手册(NT-AL001 C200H PC-Link 系统手册(英文) -W135-E1-2B以太网- W343-E1-07CJ1-ETN11操作手册（英文）CS1-ETN01/11和-W420-E1-06CS1/CJ1-ETN21 操作手册（英文）- W421-E1-04CS1/CJ1-ETN21 应用手册（英文）-W430-E1-02CS1D-ETN21D 操作手册（英文）- W441-E1-03-ETN 操作手册（英文）CJ1M-CPU1□ControllerLink) W388-E1-2(英文3G8F7-CLK21/52/12 安装指南) -OEZ-ZCO97404A (中文C200HW/CVM1-CLK21操作手册CS/CJ1W/C200HW/CVM1/CQM1H-CLK21 CS1W-RPT01/02/03 操作手册(英文)-W309-E1-11) -W383-E1-04英文(3G8F7-CLK12/21/52(-EV1)/13/23/53(-E) 操作手册)-W370-E1-07英文(CS1W/CVM1-CLK12/52/13/53操作手册）（Compobus/DDeviceNet- W380-E1-07V1 操作手册（英文）CS1/CJ1-DRM21－- W267-E1-6 操作手册（英文）CVM1/C200HW-DRM21/CQM1-DRT21 DRT1系列) - SBCD-314H-TW5-01操作手册（中文繁体CS1/CJ1系列DRM21- V228-E1-02开放网络控制器操作手册（英文）ITNC-EPX01/ITNC-EPX01-DRM- W347-E1-06系列操作手册（英文）C200HW/CQM1-DRT21/DRT1- W267-E1-11DeviceNet操作手册（英文）-I529-E1-02 操作手册（英文）3G3MV-PDRT1-SINV DeviceNet通讯单元-W404-E1-08操作手册（英文）DRT2系列从单元-V066-E1-1 操作手册（英文）NT-DRT21 DeviceNet接口单元-W438-E1-05DeviceNet Multiple I/O 操作手册（英文）系列DRT-COM/GT1-W337-E1-1操作手册（英文）CPM2C-S/CPM2C-S100C/S110C/S100C-DRT)-I525-E1-02(英文3G3FV-PDRT1-SIN 操作手册-I539-E1-03操作手册（英文）3G3MV/3G3RV-PDRT2 Devicenet-W455-E1-06模块操作手册（英文）GRT1-DRT-I538-E1-01操作手册（英文）OMNUC W 系列伺服驱动器R88A-NCW152-DRT-DS13P1选型样本（英文）系列伺服驱动器R88A-NCW152-DRT OMNUC W)英文丛站使用说明( AB 公司DRT安装CS/CJ1W-DRM21Compobus/S-W226-E1-09C200HW/CJ1/CQM1-SRM21 SRT1/SRT2 操作手册（英文）CompoNet-W456-E1-03CS/CJ1W-CRM21 操作手册（英文）W457-E1-03从站模块和中继模块操作手册（英文）CompoNetProfibus-DP-W349-E1-1N操作手册（英文）C200HW-PRM21 PROFIBUS-DP主单元-W409-E2-03操作手册（英文）主单元CS1W/CJ1W-PRM21 Profibus) -W901-E2-1(英文C200HW-PRT21 操作手册) -W408-E2-02英文操作手册(CJ1W-PRT21-W900-E2-02 ( 英文) 操作手册PRT1-COM/GT1CQM1H-PRT21 操作手册(英文)。

欧姆龙PLC样本与手册全集小型机CP1H选型样本(中文) R05-CN-03CP1H/CP1L 选型样本(中文) SBCA-C-051DCP1L选型样本（英文）P20E-EN-01CP1E 中英文选型样本CP1H操作手册(中文) W450-CN5-02CP1H操作手册(英文) W450-E1-01CP1L操作手册（中文）W462-CN5-03CP1L操作手册（英文）W462-E1-06CP1E 单元软件用户手册（中英文）W480-E1-01 W480-CN5-01 CP1E 单元硬件用户手册（中英文）W479-E1-01 W479-CN5-01 CP1E 单元硬件用户手册（英文）（包含NA）W479-E1-03CP1H/CP1L编程手册(英文) W451-E1-03CP1H/CP1L编程手册(中文)CP1E 指令参考手册(中文)W483-CN5-04CP1E 指令手册（英文）CPM1A-V1 选型样本(英文) P039 E1-11CPM1A 操作手册（英文）W317-E1-4CPM1/1A/2A/2C/SRM1编程手册（英文）W353-E1-1CPM1A 操作手册（中文）OMP-ZCO97101BCPM1A/2A/2AH/2C 编程手册(中文)CPM1操作手册（英文）W262-E1-4CPM2A/2C 选型样本(英文) P049-E1-08CPM2AH 选型样本(中文)CPM2AH-S 选型样本(中文) .P01Z-CN-01CPM2A 操作手册（英文）W352-E1-1CPM2AH-S 操作手册(中文)CPM2A/CPM2AH 操作手册(中文)CPM2C 选型样本(英文)CPM2C 操作手册（英文）W356-E1-08CPM2B 操作手册(中文) OMP-AD000102ACPM2B-S001M-DRT 操作手册(英文) W399-E1-1中型机CJ1系列选型样本(中文)CJ2H/CJ2M选型样本（中文）SBCE-CN-058DC200HX/C200HG/C200HE 选型样本(中文)CJ1M内置I/O操作手册（中文）W395-C1-01CJ1操作手册（中文）W393-C1-02CJ1编程手册（中文）W340-C1-08CJ1最新编程手册（英文）W340-E1-1CJ2 CPU 单元硬件操作手册（中文）W472-CN5-06CJ2操作手册（英文）W472-E1-01CJ2M-MD操作手册（英文）W486-E1-01CJ2编程手册（英文）W473-E1-01CJ1W-AD/DA操作手册（中文）W345-C1-05CJ1W-TC操作手册（中文）W396CJ1W-PTS操作手册（英文）W368-E1-07C200HX/HG/HE 编程手册(中文)OEZ-ZCP97201AC200HE/HG/HX 操作手册(中文)OEZ-ZCI96201AC200H 模拟量(AD001/DA001)操作手册(中文）OMP-ZCO99406A C200H 模拟量I(AD003/DA003）操作手册（英文）W325-E1-04 C200H-TC 温度控制单元操作手册（英文）W124-E1-5C200H 操作手册(英文)W130-E3-5C200HS 安装手册（英文)C200HS 操作手册（英文)CQM1H 选型样本(中文)CQM1H 操作手册(中文)CQM1H 编程手册(中文)CQM1H 系列 CPU 和内装板操作手册（英文）CQM1H 系列 CPU 和内装板编程手册（英文）CQM1H 特殊I/O单元操作手册(中文)CQM1H/CQM1 特殊I/O手册（英文）大型机CS1W-PTS过程控制I/O模块操作手册（英文）W368-E1-07CS1-H选型样本（中文）CS1D选型样本（中文）CS1可编程控制器操作手册(中文) W339-CN5-10CS1编程手册(中文)W340-C1-08CS1最新编程手册（英文）CS1D双机操作手册（英文）W405-E1-06CS1W-AD/DA操作手册（中文）W345-C1-05CS1W-AD/DA最新操作手册（英文）W345-E1-11C500 安装手册（英文）W132-E1-3DC500编程手册（英文)W131-E1-02C500-LK操作手册（英文）W143-E1-05串口通讯C200HW-COM01/02/03/04/05/06 通讯板操作手册（英文）- W304-E1-05通讯命令参考手册（英文）W342-E1-15CS1/CJ1W-SCU/SCB串行通讯单元/板卡操作手册（英文）- W336-E1-10CQM1H-SCB41 操作手册(英文) -W365-E1-02NT-AL001 使用手册(英文)C200H PC-Link 系统手册(英文) -W135-E1-2B以太网CS1-ETN01/11和CJ1-ETN11操作手册（英文）- W343-E1-07CS1/CJ1-ETN21 操作手册（英文）- W420-E1-06CS1/CJ1-ETN21 应用手册（英文）- W421-E1-04CS1D-ETN21D 操作手册（英文）-W430-E1-02CJ1M-CPU1□-ETN 操作手册（英文）- W441-E1-03ControllerLink3G8F7-CLK21/52/12 安装指南(英文) W388-E1-2C200HW/CVM1-CLK21操作手册(中文) -OEZ-ZCO97404ACS/CJ1W/C200HW/CVM1/CQM1H-CLK21 CS1W-RPT01/02/03 操作手册(英文) -W309-E1-113G8F7-CLK12/21/52(-EV1)/13/23/53(-E) 操作手册(英文) -W383-E1-04CS1W/CVM1-CLK12/52/13/53操作手册(英文) -W370-E1-07DeviceNet（Compobus/D）CS1/CJ1-DRM21－V1 操作手册（英文）- W380-E1-07CVM1/C200HW-DRM21/CQM1-DRT21 DRT1系列操作手册（英文）- W267-E1-6 CS1/CJ1系列DRM21操作手册（中文繁体) - SBCD-314H-TW5-01ITNC-EPX01/ITNC-EPX01-DRM开放网络控制器操作手册（英文）- V228-E1-02 C200HW/CQM1-DRT21/DRT1系列操作手册（英文）- W347-E1-06DeviceNet操作手册（英文）- W267-E1-113G3MV-PDRT1-SINV DeviceNet通讯单元操作手册（英文）-I529-E1-02DRT2系列从单元操作手册（英文）-W404-E1-08NT-DRT21 DeviceNet接口单元操作手册（英文）-V066-E1-1DRT-COM/GT1系列DeviceNet Multiple I/O 操作手册（英文）-W438-E1-05CPM2C-S/CPM2C-S100C/S110C/S100C-DRT 操作手册（英文）-W337-E1-13G3FV-PDRT1-SIN 操作手册(英文)-I525-E1-023G3MV/3G3RV-PDRT2 Devicenet 操作手册（英文）-I539-E1-03GRT1-DRT 模块操作手册（英文）-W455-E1-06OMNUC W 系列伺服驱动器R88A-NCW152-DRT 操作手册（英文）-I538-E1-01 OMNUC W 系列伺服驱动器R88A-NCW152-DRT 选型样本（英文）-DS13P1 CS/CJ1W-DRM21 安装AB 公司DRT丛站使用说明(英文)Compobus/SC200HW/CJ1/CQM1-SRM21 SRT1/SRT2 操作手册（英文）-W226-E1-09CompoNetCS/CJ1W-CRM21 操作手册（英文）-W456-E1-03CompoNet从站模块和中继模块操作手册（英文）W457-E1-03Profibus-DPC200HW-PRM21 PROFIBUS-DP主单元操作手册（英文）-W349-E1-1NCS1W/CJ1W-PRM21 Profibus主单元操作手册（英文）-W409-E2-03C200HW-PRT21 操作手册(英文) -W901-E2-1CJ1W-PRT21 操作手册(英文) -W408-E2-02PRT1-COM/GT1操作手册(英文) -W900-E2-02CQM1H-PRT21 操作手册(英文)。

欧姆龙光电开关的选型手册（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）E3X-SRT21 E3X-CIF21 10.820E3Z-T61203110.8 Appli-Photoelectric Sensors s Photoelectric Sensors Classified According to Product Model Classified According to Application Application Red light Infrared light Appearance Features Sensing method Sensing distance Model F3C-AL 90 Stable detection possible for all colors, even with reflective Distance setting backgrounds such as SUS, by adjusting the distance. 18 120 to 700 mm Sensing range F3C-AL@4-M1J @ Setting range 45 150 to 700 mm E3L Through-beam 55 23 20.4 Sharp sensing with an ultra-fine laser beam. Detects minute objects at long distance. Diffuse reflective E3L-2RC4 *2 2m *1 500 mm [200 mm] Features E3L-2RC4 E3L-DS50E4 Application Fiber Unit Appearance Sensing method Sensing distance Applicable Amplifier Model Appearance Model 10±3 mm 29 x 29 x 10 mm E32-S15-@ @ E3ML-XE4 •Discriminates a wide range of gloss • Short-distance detection Small spot • Discriminates a wide range of gloss • Long-distance detection E3X-NL 59 E3X-NL11 Reflective @20±7 mm E32-S15L-@ 42 x 47 x 20 mm 33 32.2 Application Appearance Features Sensing method Sensing distance Model E3S-CR62/67 20.4 23 57 E39-R6 ReflectorE3S-CR62 250 mm High precision Detect transparent bottles Retroreflective E39-R1 Reflector 1 m [250 mm]*1 E3S-CR62 E3S-CR67 E3S-R Retroreflective 300 mm [100 mm]*1 1 m [100 mm]*1 E3S-R@2 @ E3S-R@7 @ E3S-R@1 @ E3S-R@6 @ E3S-RS30E4 12.4 42.3 21 • Resin models available. • Horizontal and vertical models available. • Models with connectors available. Retroreflectiv e (MSR 300 mm Retroreflective E3S-RS30E42 E3S-R1E4 E3S-R11 1m Appearance Connection method Pre-wired Connector 31 E3S-R1E42 Sensing method Sensing distance Model NPN output PNP output E3Z-B61 E3Z-B66 E3Z-B81 E3Z-B86 E3Z-B82 E3Z-B87 E3Z-B 20 500 mm [80 mm]*4 Retroreflective *3 (No MSR function Pre-wired Connector 2 m [100 mm]*4 E3Z-B62 E3Z-B67 10.8 *1. *2. *3. *4. *5. The figures in square brackets indicate the minimum required distance between the Sensor and the Reflector. This figure is for use with a 0.85-mm-dia. slit. The figure is 10 m if no slit is used. A Reflector is not provided. The figures for sensing distance are for use with an E39-R1S. The figures in square brackets indicate the minimum required distance between the Sensor and the Reflector. Models with 0.5-m cables are also available. Specify the cable length required at the end of the model number. (Example: E3Z-B61 0.5 m B-23Photoelectric Sensors Selection Guide s Photoelectric Sensors Classified According to Product Model Classified According to Application Application Red light Infrared light Sensor Appearance Classification Sensing method Amplifier Model Features Model Features Sensing distance E3C-T1 11 14 8 Photoelectric sensor with separate amplifier Through -beam 500 mm E3C-T1 (Model number of set Detects wafers; narrow beam−−− Special amplifier E3C-L11M 12 30 50 Photoelectric sensor with separate amplifier Reflective 20±10 mm E3C-L11M Ideal for mapping liquid crystal glass plates E3C-JC4P on cassette trays. Number of tiers 25 26 25 26 13 25 Self-diagnostic output function; OFFdelay timer Appearance Features Applicable wafer size 6 inches (4.76-mm pitch Model F3M-S625 F3M-S626 F3M-S825 F3M-S826 F3M-S1213 F3M-S1225 Model Standard price F3M-S 68.5 175 14 Detects silicon wafers and glass wafers together. 8 inches (6.35-mm pitch 12 inches (10-mm pitch Contact your dealer. Application Appearance Features Sensing method Applicable Amplifier E32-D82F Liquid level fiber sensor Heat resistant (200 °C E32-D82F1 Diffuse reflective E32-D82F@ @ E3X-DA-N E3X-NAE32-L25T 10 18 16 Liquid level fiber sensor Mounts to pipes of 8- to 10-mm diameter Reflective (wall thickness: 1 mm. E32-L25T Application Appearance Classification Through-beam, straight Sensing distance (when using E3X-NH Model Applicable Amplifier 100 mm 65 mm 250 mm E32-T51V 1M E32-T54V 1M E32-T84SV 1M E3X-NA E32-VF4 E32-T51V 1M 80 Fiber on vacuum side Through-beam, L-shaped Through-beam, heat resistant 80 4 channels E32-VF4 Flange 1 channel Fiber outside −−− E32-VF1 E32-T10V 2M E32-T10V 2M B-24Photoelectric Sensors s Photoelectric Sensors Classified According to Product Model Classified According to Application Application Red light Infrared light Appearance Features Sensing method Sensing distance Model E3HQ 51.7 Teflon*-covered for excellent resistance to chemicals. * Teflon is a registered trademark Throughof the Dupont Company and the beam Mitsui Dupont Chemical Company for their fluoride resin. Sensing method 800 mm E3HQ-CT1@ @ 10 dia. Application Appearance Features Sensing distance Model E3S-LS3N E3S-LS3NW E3S-LS3 34 20 to 35 mm 19 10 Stable detection even for black PCBs. Convergent reflective 10 to 60 mm E3S-LS3C1D E3S-LS3N 30±5 mm E3S-LS3RC4 Application Appearance Features Connection method Pre-wired (0.5/2 m Number of optical axes Sensing distance Model NPN output E3Z-G61 E3Z-G 11 1 Junction connector • Grooved design eliminates the need for optical axis adjustment. • Two-axis models also available. Pre-wired (0.5/2 m 2 Pre-wired (0.5/2 m Features Connection method Output Output configuration E3Z-G62-M3J Model E3Z-G61-M3J 25 mm E3Z-G62 50 7.5 25 40 Application AppearanceF3UV-XW • Fiber • Head withstands temperatures of up to 300 °C/150 °C. Harmful UVlight is converted to visible light (when F3UV-HM/HT is used. • Easy-to-read digital display of Pre-wired measurement values (with F3UV-XW models. • Light monitored by amplifier via optical fiber cable. • Fiber Unit required separately. 55 98 30 • Judgement output • Answerback output • Analog output NPN output F3UV-XW11 PNP outputF3UV-XW41 F3UV-XA 59 • Analog voltage output −−− F3UV-XA 30 12 Appearance Features Intensity range of incident light Output Model F3UV-A 1 to 30 mW/cm2 • Built-in amplifier • Deterioration due to UV light prevented by protective structure. • Confirm the output status of the UV light source with an operation indicator. 0.2 to 3 mW/cm2 F3UV-A30 Analog voltage output F3UV-A03 19 35.5 16.4 B-25Photoelectric Sensors Selection Guide s Photoelectric Sensors Classified According to Product Model Accessories Name Appearance Features Model Sensor Adjustor E39-L150 E39-L151 E39-L93 E39-L97 E39-L98 E39-L150 E39-L151 E39-L93 Reliable sensor attachments that are easily mounted and easily adjusted. Mounting Attachment for E39-R1 Vertical Protective Sensor Cover Horizontal Protective Sensor Cover 213 61E39-L96 E39-L97 34 56 50 56 34 E39-L98 B-26。
