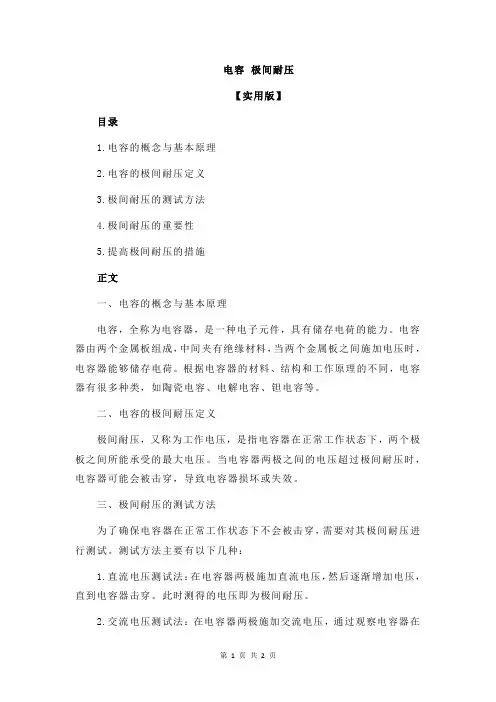

电容极间耐压【实用版】目录1.电容的概念与基本原理2.电容的极间耐压定义3.极间耐压的测试方法4.极间耐压的重要性5.提高极间耐压的措施正文一、电容的概念与基本原理电容,全称为电容器,是一种电子元件,具有储存电荷的能力。
电容器由两个金属板组成,中间夹有绝缘材料,当两个金属板之间施加电压时,电容器能够储存电荷。
根据电容器的材料、结构和工作原理的不同,电容器有很多种类,如陶瓷电容、电解电容、钽电容等。
二、电容的极间耐压定义极间耐压,又称为工作电压,是指电容器在正常工作状态下,两个极板之间所能承受的最大电压。
当电容器两极之间的电压超过极间耐压时,电容器可能会被击穿,导致电容器损坏或失效。
三、极间耐压的测试方法为了确保电容器在正常工作状态下不会被击穿,需要对其极间耐压进行测试。
测试方法主要有以下几种:1.直流电压测试法:在电容器两极施加直流电压,然后逐渐增加电压,直到电容器击穿。
此时测得的电压即为极间耐压。
2.交流电压测试法:在电容器两极施加交流电压,通过观察电容器在电压变化过程中的响应,来判断其极间耐压。
3.动态电压测试法:在电容器两极施加动态电压,通过观察电容器在电压波形变化过程中的响应,来判断其极间耐压。
四、极间耐压的重要性极间耐压是电容器性能的重要指标之一,对于保证电容器正常工作和延长使用寿命具有重要意义。
在实际应用中,如果电容器的极间耐压不足,可能会导致电容器击穿、短路、发热等问题,严重时可能会损坏电路或设备。
五、提高极间耐压的措施为了提高电容器的极间耐压,可以从以下几个方面入手:1.选用合适的电容器材料和结构,以提高电容器的击穿强度。
2.在电容器设计过程中,优化电容器的结构参数,如减小极间距离、增加绝缘材料的厚度等,以提高极间耐压。
3.对于有极性电容器,注意正确连接极性,避免反向电压导致极间击穿。
4.在电路设计中,合理安排电容器的工作电压范围,避免超过电容器的极间耐压。
总之,电容器的极间耐压是评价其性能的重要指标,应引起广大电子工程师的关注。
400v电解电容铝箔耐压标准400V电解电容铝箔耐压标准在电子行业中非常重要,特别是在电源和滤波电路中使用的情况下。
电解电容器作为一种常用的电子元器件,其耐压性能直接关系到电子设备的安全性和稳定性。
本文将围绕400V电解电容器的铝箔耐压标准展开讨论。
电解电容器是一种通过在电介质和两个金属电极之间形成电场来存储电能的器件。
在电解电容器中,铝箔作为一种常用的电介质,起到了增加电容器容量的作用。
然而,电介质的破裂或击穿会导致电容器的失效,甚至引起短路或火灾等严重事故。
因此,电解电容器的耐压性能非常重要。
400V电解电容铝箔的耐压标准通常参考国际电子工程师协会(Institute of Electrical and Electronics Engineers,IEEE)的标准。
此标准规定了电解电容器在工作电压下应具备的耐压能力。
根据IEEE标准,400V电解电容铝箔的耐压能力应至少为工作电压的1.5倍以上,即600V。
这是为了保证电容器在工作时不会发生击穿现象,确保设备的正常运行。
在实际生产过程中,为了确保电解电容铝箔的耐压性能符合标准要求,需要进行严格的检测和测试。
常见的测试方法包括直流耐压测试和交流耐压测试。
直流耐压测试是将电容器以一定的电压施加在其两个引线之间,并在设定的时间内观察是否发生击穿现象。
交流耐压测试则是将电容器以一定的交流电压施加在其两个引线之间,并在设定的时间内观察是否发生击穿现象。
这些测试方法能够有效地检测出电容器的耐压性能。
除了进行耐压测试,电解电容器的铝箔还需要符合一定的物理参数要求。
例如,铝箔的厚度、面积、纯度等都会影响到电容器的耐压性能。
一般来说,铝箔的厚度应足够薄,以加大电容的容量;铝箔的面积应足够大,以增加电解电容器的工作电压;铝箔的纯度应足够高,以提高电容器的可靠性和稳定性。
此外,在电解电容器的设计和制造过程中,还需要注意以下几点以确保其耐压性能:1.采用合适的电解电介质材料,如氧化铝等,具有良好的绝缘性能和耐压能力。
电容检验(jiǎnyàn)规范(1)电容(diànróng)检验规范(1)物料名称电解电容物料类别电子类供应商参考《合格供应商目录》序号检验项目技术要求/缺陷内容检验方法检验工具不合格分类抽验判定检验水平1包装质量1.内外包装标示清晰明确,包括供应商名称,规格型号,批号,数量,生产日期;2.外包装应牢固,无破损,变形。
具有良好的防潮,防压及防腐蚀等。
用肉眼观察目测外观质量1.引出线应光亮、清洁,无脱锡、露铜、露铁、生锈、黑斑及明显水迹;表面无尖角毛刺、损伤、夹层、氧化现象;引出线不得有废针、弯针;2.外表无可见损伤:变形、无凹陷,无突起;没有混料的现象;用肉眼观察目测2外形尺寸1.本体长、宽,引脚直径和脚距,应与BOM要求或者零件规格书要求或者样品相符;用游标卡尺测量游标卡尺2.引脚间距要与PCB板一致。
将物料插入PCB板进行试装PCB板3电气性能容值要与物料清单规格要求一致。
在1KHz下,用电桥测试容量数字电桥4引脚强度引脚受力弯曲后,无断裂、和本体无松动或脱落,电气性能符合第3项。
任取一根引脚按相反的方向连续弯曲两次(共四次)后,用肉眼观察和电桥测试。
目测/数字电桥5安全性能耐压施加额定电压,电容本体应无弯化,各项性能参数符合《规格表》用耐压测试仪在电容两端施加125%额定电压耐压测试仪6漏电流漏电流值应满足I≤(0.03×C×U)/1000,式中C为电容量,U为额定电压,0.03为常数。
(电解电容需要测试此项)漏电流测试仪额定电压下测试漏电电流漏电流测试仪7高温测试高温试验后,外观应无可见损伤,性能符合要求。
(瓷片电容除外)放在温度105±5℃的恒温箱中超过4h后检测。
恒温箱8低温测试低温试验后,外观应无可见损伤,性能符合要求。
(瓷片电容除外)放在温度-24±5℃的冰箱中超过24h后检测。
冰箱检验要求及注意事项:附录(f ùl ù)A贴片电阻/电容(di ànr óng)规格表1.以上检验项目可参考《合格供应商项目》、《电板物料清单》、《供应商的选型手册》。
电解电容正极铝箔耐压,高温纹波寿命实验报告实验目的:本实验旨在探究电解电容正极铝箔的耐压性能及高温纹波寿命,为电解电容的研发与应用提供依据。
实验原理:电解电容正极铝箔是铝箔经电解处理,形成铝氧化层,成为电容器正极。
电解电容器在高温状态下,由于其内部介质有可能出现损坏、变形、老化等问题,导致电容器的纹波增加,从而影响其使用寿命。
因此,本实验将测试电解电容正极铝箔在不同温度、电场下的耐压性能与纹波寿命。
实验器材:1.电解电容正极铝箔2.电压源3.高温箱4.万用表实验步骤:1.将电解电容正极铝箔放置于高温箱中,开始升温至100℃。
2.当高温箱温度达到100℃时,接通电源,设置电压为100V,记录耐压时间。
3.升温至110℃,重复步骤2。
4.升温至120℃,重复步骤2。
5.升温至130℃,重复步骤2。
6.通电5分钟后,关闭电源,记录纹波值。
7.整理数据,制作实验报告。
实验结果:实验中,以下是测试结果:1.温度为100℃时,电解电容正极铝箔的耐压时间为120s,纹波值为20mV。
2.温度为110℃时,电解电容正极铝箔的耐压时间为80s,纹波值为25mV。
3.温度为120℃时,电解电容正极铝箔的耐压时间为60s,纹波值为30mV。
4.温度为130℃时,电解电容正极铝箔的耐压时间为30s,纹波值为40mV。
说明:在本实验中,对电解电容正极铝箔进行了不同高温下的若干次测试,并发现铝箔在高温下的耐压性能与纹波值均有所降低。
通过实验数据可以发现,随着温度的升高,电解电容正极铝箔耐压时间降低,纹波值增加,这表明电容器采用这种材料时,在高温环境中使用的时间会受到影响,一次转换中的纹波值也会出现较大波动。
总结:通过本实验,我们可以看出电解电容正极铝箔在高温条件下的实验结果,因此我们在设计电解电容的时候,不仅要考虑电解电容器的使用情况,还要充分考虑其工作环境,从材料、结构等方面进行合理的设计,以提高电容器的稳定性和使用寿命,从而更好的发挥其功能。
一、前言:铝电解电容的工作状态及工作环境,是影响其寿命的主要因素。
在众多因素中,又以环境温度的高低和 Ripple Current 纹波电流的大小对电容寿命的影响最大。
所以在实际使用中,电解电容Ripple Current有否超规格,电解电容工作温度有否超标准值,是影响电容失效爆浆的最主要原因,特别是在整机测试未对电解电容寿命进行估算计算的情况下,电解电容Ripple Current 的测试,计算及判定,尤为重要。
二、标准测试:1、一次侧Bulk Cap.纹波电流说明:一次侧Bulk Cap.纹波电流通常由基本频率(低频率)和高频(开关频率)电流构成,因此在计算时,要通过合成公式,利用频率系数计算出其在指定频率下的合成有效值。
(如图1所示) R/C(Ripple Current) = Lowf(Low Freq.Current) +Hif(High Freq. Current)一次侧Bulk Cap.是指:一次侧主电解电容;Lowf 是指:低频纹波电流有效值; Hif 是指:高频纹波电流有效值。
图(1)2、二次侧Filter Cap.纹波电流说明:二次侧Filer Cap.纹波电流通常由高频电流构成。
R/C(Ripple Current) = Hif(High Freq. Current) 二次侧Filter Cap.是指二次侧滤波电解电容。
3、温度机种名称: 机种编号: 机种类别: 电路拓扑:输出规格:编写单位:应用类别:材料应用受控日期:201 年 月 日应用编号:AR500XbcEedDFf P应用描述: 电解电容纹波电流的测试,计算及判定Temperature Meas. = Cap. Case 实测值.-----------此处指电容壳温。
三、計算公式 :1、一次侧Bulk Cap.纹波计算:R/C Stress(Ripple Current Stress) = ()()TFHifFLowf222/1/+R/C Stress:纹波电流计算压力值,F1=低频时的纹波系数(120Hz),T= 纹波温度系数,F2=高频时的纹波系数(>10KHz);2、二次侧Filter Cap.纹波计算:R/C Stress(Ripple Current Stress) = ()TF Hif2/F2 =高频时的纹波系数(>10KHz),T = 纹波温度系数;R/C Stress:纹波电流计算压力值。
电解电容耐压测试方法摘要:一、电解电容简介二、电解电容耐压测试的重要性三、电解电容耐压测试方法1.直流电压法2.交流电压法3.脉冲电压法四、测试过程中的注意事项五、测试结果的分析与应用正文:一、电解电容简介电解电容,作为一种常见的电子元件,具有容量大、电位稳定、自愈能力等特点。
它在众多电子设备中发挥着重要作用,如电源、放大器、滤波器等。
因此,对电解电容的性能进行测试是保证电子设备正常运行的关键。
二、电解电容耐压测试的重要性电解电容的耐压性能是指电容器在正常使用条件下,所能承受的最大电压。
在进行电解电容耐压测试时,主要关注以下几点:1.确保电容器在实际应用中不会因为电压过高而损坏。
2.预防电容器在使用过程中出现击穿现象。
3.评估电容器的使用寿命和可靠性。
三、电解电容耐压测试方法1.直流电压法:直流电压法测试电解电容耐压时,先将电容器充电至规定的电压,然后用直流电压表测量电容器两端的电压。
在规定时间内,观察电压表的读数是否稳定。
若稳定,说明电容器耐压性能良好;否则,说明电容器存在问题。
2.交流电压法:交流电压法测试电解电容耐压时,采用正弦波交流电压对电容器进行充电。
通过测量电容器两端的电压幅值和波形,判断其耐压性能。
此方法适用于小容量电容器的测试。
3.脉冲电压法:脉冲电压法测试电解电容耐压时,利用高压脉冲电压对电容器进行冲击。
观察电容器在一定次数的脉冲电压冲击下,是否出现击穿现象。
若未出现,说明电容器耐压性能合格。
四、测试过程中的注意事项1.确保测试设备的安全性和可靠性。
2.测试电压应逐渐增加,避免突然过高导致电容器损坏。
3.观察电容器在测试过程中的外观变化,如膨胀、漏液等。
4.遵循测试标准和方法,确保测试结果的准确性。
五、测试结果的分析与应用1.根据测试结果,评估电容器的耐压性能是否符合要求。
2.对不合格的电容器,分析原因并采取相应措施,如更换、修复等。
3.将测试结果作为选购电解电容的参考依据,确保电子设备的稳定运行。

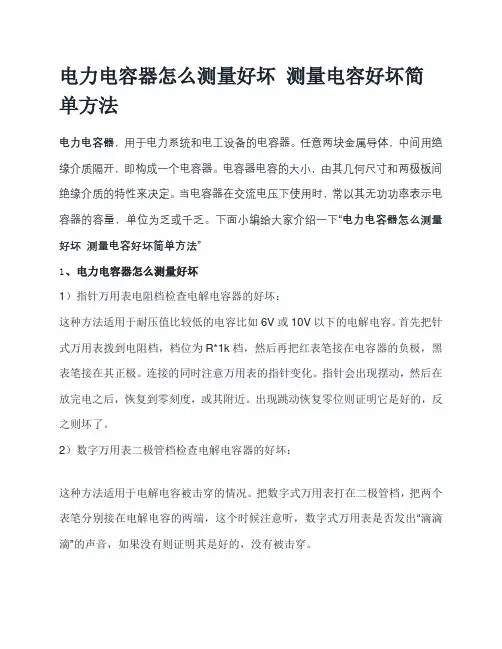

电力电容器怎么测量好坏测量电容好坏简单方法电力电容器,用于电力系统和电工设备的电容器。
任意两块金属导体,中间用绝缘介质隔开,即构成一个电容器。
电容器电容的大小,由其几何尺寸和两极板间绝缘介质的特性来决定。
当电容器在交流电压下使用时,常以其无功功率表示电容器的容量,单位为乏或千乏。
下面小编给大家介绍一下“电力电容器怎么测量好坏测量电容好坏简单方法”1、电力电容器怎么测量好坏1)指针万用表电阻档检查电解电容器的好坏:这种方法适用于耐压值比较低的电容比如6V或10V以下的电解电容。
首先把针式万用表拨到电阻档,档位为R*1k档,然后再把红表笔接在电容器的负极,黑表笔接在其正极。
连接的同时注意万用表的指针变化。
指针会出现摆动,然后在放完电之后,恢复到零刻度,或其附近。
出现跳动恢复零位则证明它是好的,反之则坏了。
2)数字万用表二极管档检查电解电容器的好坏:这种方法适用于电解电容被击穿的情况。
把数字式万用表打在二极管档,把两个表笔分别接在电解电容的两端,这个时候注意听,数字式万用表是否发出“滴滴滴”的声音,如果没有则证明其是好的,没有被击穿。
3)电容阻值测试法:这种方法适用于检测10pF以下的小电容,只能定性的检查其是否有漏电,内部短路或击穿现象。
测量时,可选用万用表R×10k挡,用两表笔分别任意接电容的两个引脚,阻值应为无穷大。
若测出阻值(指针向右摆动)为零,则说明电容漏电损坏或内部击穿。
4)电容直接测试法:在某些强大的数字式万用表上面有电容测试档位,当我们拨到电容测试档位,红表笔接正极,黑表笔接负极。
如果出现无穷大则是电容开漏断路了;当测到为零时,这说明被击穿了。
出现正常范围数字则是说明正常。
5)谐振法:我们通过LC谐振电路,来对数据进行观察,如果数据出现错误,或者波形不对,则说明电容器已经坏了。
2、测量电容好坏简单方法现场检查和判断电力补偿电容器的好坏,可按如下简易方法和步骤进行:一、外部观察听诊法1、如发现电容器外壳变形,膨胀鼓肚现象,则说明电容器内部的绝缘介质或电极必有损坏,应立即退出运行报废并更换新品。
电解电容测试方法及标准
电解电容测试方法包括静态测试和动态测试。
1. 静态测试方法:
- 电解电容的电容值可以使用电桥进行测量,其中包括维纳电桥和韦斯顿电桥。
- 可使用LCR表进行测量,设置为电容测试模式,并将测试夹具连接到电解电容的两个引脚上,读取电容值。
2. 动态测试方法:
- 使用示波器和信号源进行测试。
通过给电容施加正弦波信号,然后观察电容的电压响应,计算得出电容值。
- 使用低反馈电压源将电解电容串联到一个高精度电流源,并测量所施加的电流变化以计算出电容值。
电解电容的测试标准包括以下指标:
- 额定电容值:电解电容的额定电容值是制造商在产品上标注的电容值。
- 等效串联电阻:电解电容会引入一定的等效串联电阻,该电阻会对电容的性能产生影响。
- 工作电压:电解电容具有指定的工作电压范围,超过该电压范围可能会造成电容损坏或性能下降。
- 漏电流:电解电容在正向工作电压下会有一定的漏电流,该值应小于规定的标准值。
- 逆耐压:电解电容在反向工作电压下应具有一定的逆耐压能力,该值应大于规定的标准值。
- 寿命:电解电容的使用寿命与电解液的稳定性有关,应符合
制造商规定的标准寿命。
具体的测试方法和标准会根据电解电容的不同类型和应用领域而有所差异,可根据相关的规范和标准进行测试。
400v电解电容铝箔耐压标准电解电容是一种电子元件,用于存储电荷并提供电流稳定性。
当谈到电解电容的耐压标准时,我们通常指的是其工作电压的最大限值。
在这方面,400V是一个常见的耐压标准。
首先,我们需要了解电解电容器的工作原理。
电解电容器由两个金属极板(通常是铝箔)与中间的电解液隔开。
其中一个极板被涂覆了一层绝缘物质(如Al2O3),以便防止两个极板之间直接接触。
当电压施加到电容器上时,电子会流过电解液并在极板之间储存电荷。
这个电象称为工作电压,并取决于电容器设计的耐压标准。
对于400V电解电容器,其设计是为了在最高400V的电压下稳定工作。
这意味着电容器可以承受400V的电压而不会损坏。
耐压标准的设定是一个重要的工程考量,因为它保证了电容器在工作条件下的可靠性和长寿命。
如果超过了电容器的耐压标准,电容器可能会发生故障、短路或损坏。
为了确保400V电解电容器的耐压标准,制造商通常会进行严格的测试和质量控制。
一种常见的测试方法是加压测试,其中电容器会在一定的时间周期内持续施加400V的电压。
通过观察电容器是否会发生任何故障或电流泄漏,可以确定其耐压性能是否达到标准。
此外,制造商还会采取措施来提高电解电容器的耐压能力。
例如,使用高质量的绝缘材料来涂覆极板,以提供更好的绝缘性能。
此外,设计电解电容器的结构和材料也是提高耐压能力的关键因素。
这些工程措施的目的是确保电容器在标准的400V电压下工作稳定,同时提供可靠的性能和长寿命。
综上所述,400V是电解电容器耐压标准的一种常见设定。
通过采用严格的测试和质量控制,制造商可以确保400V电解电容器在标准的工作电压下具有可靠的性能和长寿命。
这些措施包括使用优质的绝缘材料、改善电容器的结构和材料设计等。
因此,400V电解电容器在许多电子设备中得到了广泛应用,为电路的稳定运行提供了重要的支持。
电解电容耐压值、电容值和均方根电流之间的关系1. 引言1.1 概述在电子设备和电路中,电解电容是一种常见的元件。
它被广泛应用于能量存储、信号滤波和电源稳定等方面。
然而,为了确保电解电容正常工作且不发生故障,我们需要了解其耐压值、电容值以及均方根电流之间的关系。
1.2 文章结构本文将首先介绍电解电容耐压值的定义和意义,以帮助读者更好地理解该概念。
接着,我们将探讨电容值与耐压值之间的关系,讨论不同参数对这两者的影响。
最后,在实验研究和数据分析部分,我们将提供相关实验设计与方法,并进行数据收集和处理。
通过结果分析与讨论,我们将验证前文所述关系的正确性。
在应用与实际问题探讨部分,我们将探索不同领域中选择和应用电解电容时的相关性,并评估不同参数对系统稳定性的影响。
最后,在结论与展望部分,我们将总结文章核心内容并提出进一步研究方向。
1.3 目的本文旨在探究电解电容耐压值、电容值和均方根电流之间的关系,并提供实验研究和数据分析来验证这种关系。
通过本文的阐述,读者可以更好地理解电解电容的选择与应用领域相关性,并了解不同参数对系统稳定性的影响。
此外,在结论和展望部分,我们将提出进一步研究方向,以促进该领域的发展和应用。
请问还有其他方面需要补充吗?2. 电解电容耐压值、电容值和均方根电流之间的关系2.1 电解电容耐压值的定义和意义:电解电容的耐压值是指该电容器可以承受的最大工作电压。
它表示了在正常使用条件下,电容器内部的绝缘材料可以阻止出现击穿现象的能力。
耐压值通常以伏特(V)为单位进行表达。
2.2 电容值与耐压值的关系:电解电容器的电容值是指其存储或释放电荷的能力。
常用单位为法拉(F)。
一般情况下,较大容量的电解电容器具有较高的耐压值,而较小容量的电解电容器则往往具有较低的耐压值。
这种关系主要是由于制造工艺上及内部结构设计等因素所导致的。
较大容量的电解电容器需要具备更强大且可靠的绝缘性能来支持更高功率和更高工作温度下的应用需求。
电容器的简易检测方法摘要:在没有特殊仪表仪器的条件下,电容器的好坏和质量高低可以用万用表电阻档进行检测,并加以判断关键字:电容器检测方法在没有特殊仪表仪器的条件下,电容器的好坏和质量高低可以用万用表电阻档进行检测,并加以判断。
容量大(1μF以上)的固定电容器可用万用表的电阻档(R×1000)测量电容器两电极,表针应向阻值小的方向摆动,然后慢慢回摆至∞附近。
接着交换测试棒再试一次,看表针的摆动情况,摆幅越大,表明电容器的电容量越大。
若测试棒一直碰触电容器引线,表针应指在∞附近,否则,表明该电容器有漏电现象,其电阻值越小,说明漏电量越大,则电容器质量差;如在测量时表针根本不动,表明此电容器已失效或断路;如果表针摆动,但不能回到起始点,则表明电容器漏电量较大,其质量不佳。
对于容量较小的电容器,用万用表来测量往往看不出表针摆动,此时,可以借助一个外加直流电压和用万用表直流电压档进行测量,其方法如图1所示,即把万用表调到相应的直流电压档,负(黑)测试棒接直流电源负极,正(红)测试棒接被测的电容器一端,另一端接电源正极。
一只性能良好的电容器在接通电源的瞬间,万用表的表针应有较大摆幅;电容器的容量越大,其表针的摆幅也越大,摆动后,表针能逐渐返回零位。
如果电容器在电源接通的瞬间,万用表的指针不摆动,则说明电容器失效或断路;若表针一直指示电源电压而不作摆动,表明电容器已被击秔短路;若表针摆动正常,但不返回零位,说明电容器有漏电现象,所指示的电压数值越高,表明漏电量越大。
需要指出的是:测量容量小的电容器所用的辅助直流电压不能超过被测电容器的耐压,以免因测量而造成电容器击秔损坏。
要想准确测量电容器的容量,需要采用电容电桥或Q表。
上述的简易检测方法,只能粗略判断电容器的好坏。
電解電容檢測方法1〃脱离线路时检测采用万用表R×1k挡,在检测前,先将电解电容的两根引脚相碰,以便放掉电容内残余的电荷。
当表笔刚接通时,表针向右偏转一个角度,然后表针缓慢地向左回转,最后表针停下。
YZ电解电容耐压漏电流测试仪使用说明书本仪器主要用于测试电解电容耐压漏电流,还可以用于各种电器、绝缘电阻、二极管、三极管、稳压管,以及其它难以用万用表测试出的高压元件。
本机设有稳压电源输出,供维修使用。
技术参数1、测试电压:DC 3-1500V2、电压精度:±4%3、漏电流范围:0-2mA 0-20mA 0-100mA4、显示方式:全数显5、体积:220 x 210 x 75mm6、重量:约3.5kg7、功耗:20W8、电源:220V±20%使用方法(1)电解电容耐压测量:按下本仪器电源开关“ON”键,根据电容器上的标称电压,适当选择电压量程开关,(如100uf/25V电容,选择3-200V档,电压调到约标称电压的1.5倍40V左右),按下电流开关键“0-200mA”,被测的电容插入插孔中,正极对正极,抬起“IV”开关键,再按“测”键,等电压稳定后,电压表上的读数即是该电容器的耐压值。
(2)电容漏电流的测量:根据电容容量的大小,选择电流量程键,电容容量越大,电流档选择越大,适当选择电压键,(如470uf/50V电容),选择“3-200V”的档,电压调节到50V,电流档选择“0-20mA”键,“IV”键按下,再按“测”键。
一个良好的电容有多少漏电流?仅供参考:纸质电容、云母电容、涤沦电容、聚脂电容等,一般显示没有漏电流,50uf以下的电解电容,应显示低于25uA漏电流,50-500uf显示低于50uA漏电流,500-1000uf低于100uA漏电流,1000-10000uf显示低于500uA漏电流。
(3)稳压管的测量:选择电压量程键,从低档到高档,电流档选择0-2mA,“IV”键抬起,稳压管插入插孔中,管子正极对负,负极对正,再按“测”键,调节电压,观测电流表,应显示在1mA左右,电压表上读数即是该管的稳压值。
(4)三极管、二极管耐压测量:选择电压量程键,从高到低,电流键选择0-2mA,“IV”键抬起,被测的管子插入插孔中,二极管正极对负,负极对正,NPN三极管集电极对正,发射极对负,按“测”键,调节电压,如电流表上有数值,则电压表上的读数即是该管的耐压值。
400v电解电容铝箔耐压标准电解电容是一种电子元件,用于存储电荷并在电路中释放电荷。
它由两个导体之间的电介质隔离而成,一般是一层薄的氧化铝膜,作为正极箔。
在标准工作状态下,电解电容必须具有一定的耐压能力,以确保电容器在工作中不会损坏或遭受短路。
对于400V电解电容铝箔耐压标准,主要涉及到以下几个方面:电解电容的工作原理、铝箔耐压标准的相关要求、耐压测试方法和标准化检测流程。
本文将对这些内容进行详细的介绍。
电解电容的工作原理电解电容是利用电介质的极化效应来存储电荷的。
在电解电容中,两个电极之间的电介质通常是一层薄的氧化铝膜。
在工作时,当电容器被连接到电路中,正极箔上的氧化铝膜会发生极化,导致在电介质中存储电荷。
当需要释放电荷时,电容器会将存储的电荷释放到电路中,实现对电流的调节和过滤。
铝箔耐压标准的相关要求对于400V电解电容,其铝箔必须具有一定的耐压能力,以确保在工作中不会发生击穿或短路。
根据国际标准和行业规定,400V电解电容的铝箔耐压标准通常要求在380V以上。
这意味着电解电容在正常工作状态下,其铝箔应当能够稳定地承受380V的电压,而不会发生击穿或破损。
耐压测试方法为了验证电解电容铝箔的耐压能力,需要进行耐压测试。
一般的测试方法包括交流耐压测试和直流耐压测试。
交流耐压测试通常采用交流电源,施加一定的交流电压在电容器上,持续一段时间,观察是否发生击穿或破损。
直流耐压测试则是施加一定的直流电压在电容器上,同样也是为了观察是否会发生不良反应。
通过这些测试方法,可以检验电解电容铝箔的耐压能力,以确保其符合标准的要求。
标准化检测流程为了确保电解电容铝箔耐压标准的合格性,通常需要遵循一套标准化的检测流程。
这个流程通常包括以下几个步骤:1.样品准备:选择代表性的400V电解电容样品作为测试对象,准备好测试所需的设备和仪器。
2.测试环境准备:确保测试环境符合标准要求,包括温度、湿度等环境因素。
3.耐压测试:根据标准要求,采用适当的交流或直流耐压测试方法,对电解电容样品进行测试。
电容好坏的判定方法1、用万用表电阻档检查电解电容器的好坏电解电容器的两根引线有正、负之分,在检查它的好坏时,对耐压较低的电解电容器(6V或 l0V),电阻档应放在R×100或 R×1K档,把红表笔接电容器的负端,黑表笔接正端,这时万用表指针将摆动,然后恢复到零位或零位附近。
这样的电解电容器是好的。
电解电容器的容量越大,充电时间越长,指针摆动得也越慢。
2、用万用表判断电解电容器的正、负引线一些耐压较低的电解电容器,如果正、负引线标志不清时,可根据它的正接时漏电电流小(电阻值大),反接时漏电电流大的特性来判断。
具体方法是:用红、黑表笔接触电容器的两引线,记住漏电电流(电阻值)的大小 (指针回摆并停下时所指示的阻值),然后把此电容器的正、负引线短接一下,将红、黑表笔对调后再测漏电电流。
以漏电流小的示值为标准进行判断,与黑表笔接触的那根引线是电解电容器的正端。
这种方法对本身漏电流小的电解电容器,则比较难于区别其的极性。
3、用万用表检查可变电容器可变电容有一组定片和一组动片。
用万用表电阻档可检查它动、定片之间有否碰片,用红、黑表笔分别接动片和定片,旋转轴柄,电表指针不动,说明动、定片之间无短路(碰片)处;若指针摆动,说明电容器有短路的地方。
4、用万用表电阻档粗略鉴别5000PF以上容量电容的好坏用万用表电阻档可大致鉴别5000PF以上电容器的好坏(5000PF 以下者只能判断电容器内部是否被击穿)。
检查时把电阻档量程放在量程高档值,两表笔分别与电容器两端接触,这时指针快速的摆动一下然后复原,反向连接,摆动的幅度比第一次更大,而后又复原。
这样的电容器是好的。
电容器的容量越大,测量时电表指针摆动越大,指针复原的时间也较长,我们可以根据电表指针摆动的大小来比较两个电容器容量的大小。
第1讲:电容的特性(隔直通交)电容器是一种能储存电荷的容器.它是由两片靠得较近的金属片,中间再隔以绝缘物质而组成的.按绝缘材料不同,可制成各种各样的电容器.如:云母.瓷介.纸介,电解电容器等.在构造上,又分为固定电容器和可变电容器.电容器对直流电阻力无穷大,即电容器具有隔直流作用.电容器对交流电的阻力受交流电频率影响,即相同容量的电容器对不同频率的交流电呈现不同的容抗.为开么会出现这些现象呢\'这是因为电容器是依靠它的充放电功能来工作的,如图1,电源开关s未合上时.电容器的两片金属板和其它普通金属板—样是不带电的。
电解电容器的耐压测试方法电解电容器耐压测试及应用电容的耐压,表示电容在一定条件下连续使用所能承受的电压.如果加在电容上的工作电压超过额定电压,电容内部的绝缘介质就有可能被击穿,造成极片间短路或严重漏电.因此,电容的工作电压不能大于其额定耐压,以保证电路可靠工作。
对于电解电容器,漏电流是性能指标中重要的一项.电解电容的漏电流与电压的关系密切,漏电流随工作电压的增高而增大。
当工作电压接近阳极的赋能电压时,漏电流会急剧上升。
通过测试电解电容的漏电电流,可以推算出它的极限耐压和额定耐压,对于电路中电容耐压的取值,有直接的参考意义。
根据这个原理,笔者设计并制作了~款电容耐压测试仪,其线路简单、成本低廉、制作容易,较好地解决了业余条件下电容耐压测试的问题。
变压器T1和T2型号相同,背靠背对接,提供高低压两组电源,并起到隔离作用.低压的经整流滤波后,由R1、DWl、Q1、Ral~Ral 1组成电流可调的恒流源.高压的经整流滤波后由Rbl~RblO、DW2分压,Q2输出可调的直流电压。
使用时选择合适的电压Uc和电流Jc,将被测电容接到Cxa、Cxb两点上,此时会看到电压表指针缓慢偏转,达到一定的位置后静止,指针所指的电压即为该电容在漏电电流为lc时所承受的耐压.波段开关K3、K4(各单挡11位)分别是测试电压和电流(即漏电流)选择开关,其测试量程如表1所示。
表2为测试电路中的元件清单。
一、测试电路的使用方法1.将测试电压调到比电容额定电压高一些的挡位.如测试35V的申容。
可将挡位放到64V,测试50v 的电容,可将挡位放到64M或96V.挡位高一些对测试结果影响不大,只是挡位越高,三极管Q1的功耗相应会大一些.2。
选择合适的测试电流。
测试电流应根据电容容量来选择,容量越大测试电流也越大。
对于4700μF以上的电容,可选择大于10mA的测试电流;对于1000~4700μF的电,容,可选择5mA左右的测试电流:对于10μF以下的电容,可选择0.2~1mA的测试电流。
电解电容器的耐压测试方法
电解电容器耐压测试及应用
电容的耐压,表示电容在一定条件下连续使用所能承受的电压。
如果加在电容上的工作电压超过额定电压,电容内部的绝缘介质就有可能被击穿,造成极片间短路或严重漏电。
因此,电容的工作电压不能大于其额定耐压,以保证电路可靠工作。
对于电解电容器,漏电流是性能指标中重要的一项。
电解电容的漏电流与电压的关系密切,漏电流随工作电压的增高而增大。
当工作电压接近阳极的赋能电压时,漏电流会急剧上升。
通过测试电解电容的漏电电流,可以推算出它的极限耐压和额定耐压,对于电路中电容耐压的取值,有直接的参考意义。
根据这个原理,笔者设计并制作了~款电容耐压测试仪,其线路简单、成本低廉、制作容易,较好地解决了业余条件下电容耐压测试的问题。
变压器T1和T2型号相同,背靠背对接,提供高低压两组电源,并起到隔离作用。
低压的经整流滤波后,由R1、DWl、Q1、Ral~Ral 1组成电流可调的恒流源。
高压的经整流滤波后由Rbl~RblO、DW2分压,Q2输出可调的直流电压。
使用时选择合适的电压Uc和电流Jc,将被测电容接到Cxa、Cxb两点上,此时会看到电压表指针缓慢偏转,达到一定的位置后静止,指针所指的电压即为该电容在漏电电流为lc时所承受的耐压。
波段开关K3、K4(各单挡11位)分别是测试电压和电流(即漏电流)选择开关,其测试量程如表1所示。
表2为测试电路中的元件清单。
一、测试电路的使用方法
1.将测试电压调到比电容额定电压高一些的挡位。
如测试35V的申容。
可将挡位放到64V,测试50v的电容,可将挡位放到64M或96V.挡位高一些对测试结果影响不大,只是挡位越高,三极管Q1的功耗相应会大一些。
2.选择合适的测试电流。
测试电流应根据电容容量来选择,容量越大测试电流也越大。
对于4700μF以上的电容,可选择大于10mA的测试电流;对于1000~4700μF的电,容,可选择5mA左右的测试电流:对于10μF以下的电容,可选择0.2~1mA的测试电流。
3.红色鳄鱼夹接电容正极,黑色鳄鱼夹接电容负极。
接好后看到电压表指针先匀速缓慢偏转。
正常情况下偏转位置应超过额定电压,当达到某一值时其指针偏转变慢,并且越来越慢,最终静止下来,此时电容的漏电流等于Q1集电极的恒流电流,电压表所指示的电压,为此电容在漏电电流为Ic时所承受的耐压,可粗略认为是该电容的极限耐压。
4.测试完毕后将开关K2闭合,待电容放电后取下。
表3是利用附图的测试电路测量的部分电解电容器的产品实例。
二、测试经验总结
1.电容容量越大,测试电流(漏电流)也应相应变大。
国产的铝电解电容器,在额定电压6.3~450V,标称容量10~680μF时,漏电流可按下列公式计算:I≤(KxCxU)/1000公式中:I为漏电流(mA);K为系数(20℃±5℃时,K=O.03);U为额定工作电压(V);C为标称容量(μF);
2.由于电解电容器只能单向工作,如将电解电容正负端接反测试,在5mA电流下测试其电压会极低,大约只有4V左右。
3.长期不用的电解电容器,由于氧化膜的分解,容量、耐压都有一定的衰减,在第一次使用时,应先加低压(1/2额定耐压)老化一段时间(等效电解电容器的赋能)。
4.同样的容量和耐压的电解电容器,其体积较大、分量较重的一般耐压性能更好些;同样的容量和耐压的电解电容器,其相同的测试电流,电压指针偏转快的,漏电流较小。
5.正品电解电容极限耐压一般为其额定电压的120%左右。
6.当工作电压高于额定电压时,电容就较容易击穿。
因此选用电解电容时,应使额定电压高于实际工作电压,并要预留一定的余量,以应付电压的波动。
一般情况下,额定电压应高于实际工作电压的10%~20%,对于工作电压稳定性较差的电路,可酌情预留更大的余量。
7.使用本电路测试电解电容器,不会造成电容的损坏。
三、测试电路的改进
1.由于没有购买到合适的电压表头,DC250V以上挡不能指示。
如果能够换成DC320v表头就比较理想。
表头量程也不宜太大,否则会降低分辨率,用这样的表头去测试低耐压电容时,会造成读数偏差太大。
2.为了取得更准确的测试电压,可将Rbl~Rbl0分压电阻换成相应稳压值的稳压管(加限流电阻)或多圈精密可调电阻。
3.V1若换成数字式电压表,电压读数将更加直观、精确。
不过需另外加装一组DC5v浮动电源。
4.恒流电阻Ral~Rall,若用一只47∞电阻串联一只4.7kΩ多圈精密电位器代替后,其恒流值(1.1~12mA)可连续可调。
四、测试电路功能的扩展
除了测试电解电容,本仪表还可以测试以下元件的部分参数:
1.薄膜电容的耐压。
薄膜电容的极限耐压一般高于其额定电压的50%~100%,测试时选择小电流挡(<lmA),电压可选择2倍额定电压。
相同容量的电容,充电速度越快,漏电流和损耗越小,质量越好。
金属化薄膜电容器在测试时如听到轻微的"啪啪"声,说明其内部有局部击穿,应降低测试电压。
2.压敏电阻的保护电压。
电压挡和电流挡都可以放在最大挡位测试,电压表头所指即为压敏电阻的保护电压。
3.LED的工作电压。
由于LED的工作电压较低(1.5-3V),需在Cxal、Cxbl处并联数字电压表,电流挡选择5~10mA,通过数字表读数。
4.二极管的反向击穿电压。
对于1N4001系列耐压,其值小于250V的塑封二极管,电流挡可选择lmA,电压挡调至最高,利用电压表头读出其反向击穿电压。
5.稳压二极管的工作电压。
电流挡调至1~5mA,电压挡可略高于其额定值,在电压表头上可读出二极管的实际的
稳压值。
