7805应用电路

7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。

顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

因为三端固定集成稳压电路的使用方便，电子制作中经常采用。

注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。

当稳压管温度过高时，稳压性能将变差，甚至损坏。

当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。

另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。

在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。

这两种封装的图形以及引脚序号、引脚功能如附图所示。

从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。

如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。

如附图所示。

此外，还应注意，散热片总是和接地脚相连。

这样在78**系列中，散热片和②脚连接，而在79**系列中，散热片却和①脚连接。

7805应用电路7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

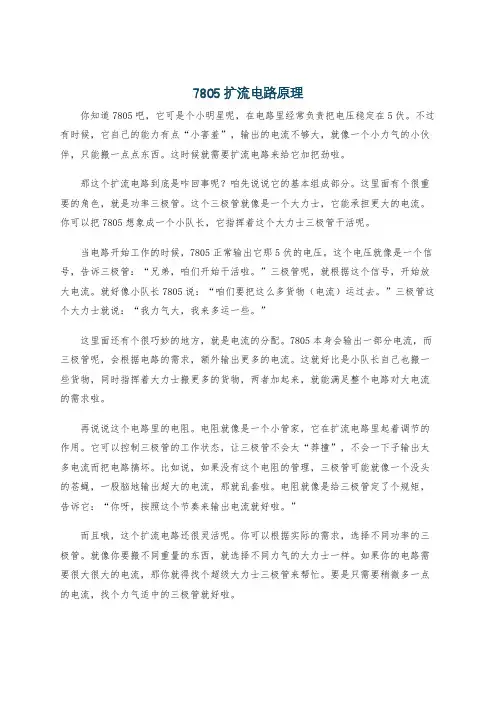

7805扩流电路原理你知道7805吧，它可是个小明星呢，在电路里经常负责把电压稳定在5伏。

不过有时候，它自己的能力有点“小害羞”，输出的电流不够大，就像一个小力气的小伙伴，只能搬一点点东西。

这时候就需要扩流电路来给它加把劲啦。

那这个扩流电路到底是咋回事呢？咱先说说它的基本组成部分。

这里面有个很重要的角色，就是功率三极管。

这个三极管就像是一个大力士，它能承担更大的电流。

你可以把7805想象成一个小队长，它指挥着这个大力士三极管干活呢。

当电路开始工作的时候，7805正常输出它那5伏的电压。

这个电压就像是一个信号，告诉三极管：“兄弟，咱们开始干活啦。

”三极管呢，就根据这个信号，开始放大电流。

就好像小队长7805说：“咱们要把这么多货物（电流）运过去。

”三极管这个大力士就说：“我力气大，我来多运一些。

”这里面还有个很巧妙的地方，就是电流的分配。

7805本身会输出一部分电流，而三极管呢，会根据电路的需求，额外输出更多的电流。

这就好比是小队长自己也搬一些货物，同时指挥着大力士搬更多的货物，两者加起来，就能满足整个电路对大电流的需求啦。

再说说这个电路里的电阻。

电阻就像是一个小管家，它在扩流电路里起着调节的作用。

它可以控制三极管的工作状态，让三极管不会太“莽撞”，不会一下子输出太多电流而把电路搞坏。

比如说，如果没有这个电阻的管理，三极管可能就像一个没头的苍蝇，一股脑地输出超大的电流，那就乱套啦。

电阻就像是给三极管定了个规矩，告诉它：“你呀，按照这个节奏来输出电流就好啦。

”而且哦，这个扩流电路还很灵活呢。

你可以根据实际的需求，选择不同功率的三极管。

就像你要搬不同重量的东西，就选择不同力气的大力士一样。

如果你的电路需要很大很大的电流，那你就得找个超级大力士三极管来帮忙。

要是只需要稍微多一点的电流，找个力气适中的三极管就好啦。

从能量的角度来看呢，7805扩流电路就像是一个团队在合作。

7805带来了稳定的电压这个“资源”，三极管利用这个资源，发挥自己的力量来扩大电流的输出。

三端稳压器7805接线图解析三端稳压器引脚分析KIAMOS管电子产品中，常见的三端稳压集成电路有正电压输出的78 &TImes;&TImes; 系列和负电压输出的79&TImes;&TImes;系列。

顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子像是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

因为三端固定集成稳压电路的使用方便，电子制作中经常采用。

7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源，他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别，用的最多的还是lm7805，下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路。

其中1接整流器输出的+电压，2为公共地（也就是负极），3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路。

上图中，变压器、整流桥将220V交流变换成13V直流。

R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo≈Uxx（1+R2/R1），此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。

7805引脚图及稳压电路图资料
7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka78 05，ads7805，cw7805等，性能有微小的差别,用的最多的还是l m7805,下面我简单的介绍一下他的3个引脚以及用它来构成的
稳压电路的资料。

<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路
<lm7805稳压电路>
上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo≈Uxx(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7 805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04以上，用l m7805就能满足一般需求了。

7805并联使用电路在现代社会中，电路发挥着重要的作用。

并联电路是电路中的一种常见形式，特点是使电路中的多个电器可以并行工作，其总电流等于分支电流之和，总电压等于分支电压之一并联电路可以用于各种不同的应用场景，如家庭电路、工业生产和通信等。

无论是家庭电路还是工业设备，电路的并联设计都非常重要，因为它可以提高电路的性能和可靠性。

首先，电路的并联设计可以减小电流的阻抗。

在电路中，电流是通过电子在导线中的流动来传导的。

当电流通过电线时，电线的电阻会产生电阻。

如果电路中的电器是串联的，则电流会在电流经过每个电器时降低。

而在并联电路中，电流可以平行地流过每个电器，因此电流不会降低，这可以提高整个电路的效率。

其次，并联电路可以提高电路的可靠性。

在并联电路中，即使一个电器损坏或停止工作，其他电器仍然可以正常工作。

这是因为电器是并行连接的，相互之间没有直接的影响。

这对于家庭电路非常重要，因为如果一个家电出现故障，其他家电仍然可以正常使用，从而减少了维修和更换的成本。

并联电路还可以提供更大的电流。

在电路中，电流是通过电器中的电荷流动来传导的。

在串联电路中，电荷必须通过每个电器，从而限制了电流的流动。

而在并联电路中，电荷可以选择通过其中之一，并选择较小的阻抗进行流动。

因此，通过并联电路可以提供更大的电流，满足各种高功率设备的需求。

同时，并联电路还可以提供不同电压的电流。

在并联电路中，每个分支可以有不同的电压，因此可以满足不同电器的需求。

这对于多元化和多功能电路设计非常重要，特别是在家庭和工业设备中。

总之，并联电路是电路设计中非常重要的一部分。

它可以提高电路的性能和可靠性，并满足不同电器和设备的要求。

在现代社会中，电路的并联设计已经成为必不可少的一部分，随着科技的不断发展，我们相信在电路设计和应用中，并联电路还会有更广泛的发展。

三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修 | 标签：稳压电压tj电路输出 |字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。

顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

因为三端固定集成稳压电路的使用方便，电子制作中经常采用。

注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。

当稳压管温度过高时，稳压性能将变差，甚至损坏。

当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。

另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。

在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。

这两种封装的图形以及引脚序号、引脚功能如附图所示。

从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。

如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。

如附图所示。

此外，还应注意，散热片总是和接地脚相连。

7805引脚图管脚电路参数——三端稳压器7805资料一、7805引脚图及管脚功能1. 引脚1（输入端）：连接电源输入，输入电压范围为7.5V至20V。

3. 引脚3（输出端）：输出稳定的5V电压，供负载使用。

二、7805电路参数1. 输出电压：5V（误差范围为±1%）2. 最大输出电流：1.5A（在输入电压为12V，输出电压为5V时）3. 线性调整率：±0.02%4. 负载调整率：±0.5%5. 输入电压范围：7.5V至20V6. 静态电流：约6mA（无负载条件下）7. 纹波抑制比：大于60dB8. 工作温度范围：40℃至+125℃三、7805应用电路及注意事项1. 应用电路：7805可应用于各种电子设备，如单片机系统、通信设备、仪表等，为这些设备提供稳定的5V电源。

2. 注意事项：（1）为确保7805正常工作，输入端与输出端之间需接入适当的滤波电容，通常为10μF至100μF。

（2）7805的散热问题不容忽视，尤其在高温环境下或大电流输出时。

建议在7805散热片上涂抹导热硅脂，并确保散热片与散热器之间接触良好。

（3）在接入负载时，请确保负载电流不超过7805的最大输出电流，以免损坏器件。

（4）为防止电路干扰，7805的输入端和输出端应分别接入去耦电容，通常为0.1μF至1μF。

四、7805的安装与调试技巧1. 安装技巧：（1）在安装7805时，请确保引脚顺序正确，避免因引脚错误导致电路无法正常工作或损坏器件。

（2）7805的焊接过程应迅速进行，以免过热损坏器件。

建议使用恒温焊台，并将焊接时间控制在3秒以内。

（3）为防止静电损坏7805，请在焊接前佩戴防静电手环，并在焊接过程中确保工作台面接地。

2. 调试技巧：（1）在电路调试过程中，检查输入电压是否在规定范围内，以确保7805能够正常工作。

（2）使用万用表测量输出电压，观察是否存在波动。

若输出电压不稳定，可适当调整输入端的滤波电容值。

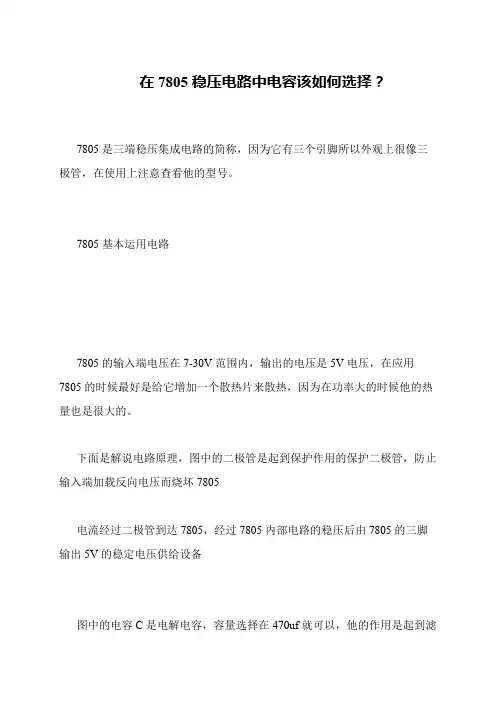

在7805稳压电路中电容该如何选择？
 7805是三端稳压集成电路的简称，因为它有三个引脚所以外观上很像三极管，在使用上注意查看他的型号。

 7805基本运用电路
 7805的输入端电压在7-30V范围内，输出的电压是5V电压，在应用7805的时候最好是给它增加一个散热片来散热，因为在功率大的时候他的热量也是很大的。

 下面是解说电路原理，图中的二极管是起到保护作用的保护二极管，防止输入端加载反向电压而烧坏7805
 电流经过二极管到达7805，经过7805内部电路的稳压后由7805的三脚输出5V的稳定电压供给设备
 图中的电容C是电解电容，容量选择在470uf就可以，他的作用是起到滤。

三端稳压器的作用是什么？三端稳压器7805应用详解三端稳压器的作用一般用于直流电路的保护电路，起到降压、稳压的作用。

+常用的78系列和79系列，78XX的都是正电压输出，79XX的都是负电压输出，输入电压一般不要太大，低于36V以内。

+78、79后面经常出现L或H或空白代表额定电流，如78L12代表输出%2B12V+0.5A的电压。

+接线：字面向自己时，最左边是1脚，中间是2脚，最右边是3脚.接线时1脚接电压输入，2脚接c端，3脚接输出端。

7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78 系列和负电压输出的79 系列。

顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子像是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

组成结构用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

因为三端固定集成稳压电路的使用方便，电子制作中经常采用。

在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。

当稳压管温度过高时，稳压性能将变差，甚至损坏。

当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。

另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。

在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。

这两种封装的图形以及引脚序号、引脚功能如附图所示。

7805引脚图及稳压电路图资料
7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka78 05，ads7805，cw7805等，性能有微小的差别,用的最多的还是l m7805,下面我简单的介绍一下他的3个引脚以及用它来构成的
稳压电路的资料。

<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路
<lm7805稳压电路>
上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo≈Uxx(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7 805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04以上，用l m7805就能满足一般需求了。

7805稳压电源电路图: 7805管脚图7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。

当输出电较大时，7805应配上散热板。

下图为提高输出电压的应用电路。

稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。

VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。

下图为输出电压可在一定范围内调节的应用电路。

由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。

调节电位器RP，即可一定范围内调节输出电压。

当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。

下图为扩大输出电流的应用电路。

VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。

R1为偏置电阻。

该电路最大输出电流取决于VT2的参数。

下图为提高输入电压的应用电路。

78XX稳压器的最大输入电压为35V（7824为40V），当输入电压高于此值时，可采用下图所示的电路。

VT、R1和VD组成一个预稳压电路，使得加在7800稳压器输入端的电压恒定在VD的稳压值上（忽略VT的b-e结压降）。

Ui端的最大输入电压仅取决于VT的耐压。

集成稳压器还可以用作恒流源。

下图为78XX稳压器构成的恒流源电路，其恒定电流Io等于78XX稳压器输出电压与R1的比值。

79XX系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和特点与78XX系列集成稳压器相同。

79XX系列集成稳压的三个引脚为：1脚为接地端，2脚为输入端，3脚为输出端。

79XX系列集成稳压器的应用电路也很简单。

稳压IC变通使用！介绍几种7805构成的恒流、调光、调压电路三端稳压集成电路7805，对于电子爱好者来说，可以说是最熟悉的稳压IC之一。

其物美价廉，广泛用于各种电子电路中来产生5V的稳定电压。

其实7805除了作5V稳压电源使用之外，只要对其外围元件稍加改动，7805还可以作为恒流源，用来恒流驱动LED灯珠（并且可以实现调光）、给镍镉电池恒流充电或者实现输出电压可调。

下面就介绍几款用7805构成的实用电路。

▲7805构成的LED恒流驱动电路。

图中7805与R2构成一个简单的恒流源电路。

其输出的恒定电流Ih＝5V/R2，R2采用图示数值时，Ih≈15mA。

调整R2的阻值，即可改变恒定电流的大小。

R1为测试电阻，只要测量其上的压降，便可知道LED驱动电流的大小。

若用一个线绕电位器代替R2，即可实现对LED灯珠的调光。

7805的最大输出电流可达1.5A，故在大电流下使用时，7805应加装面积足够大的散热片。

这种用7805构成的LED恒流驱动电路与LED专用的恒流驱动IC相比，电路简单、成本较低，并且元件很容易获得。

其缺点是在大电流下，7805发热较大。

▲7805构成的镍镉电池恒流充电电路。

上图中，7805、R1及VD构成一个恒流充电电路。

恒定电流（充电电流）Ih＝5V/R1＝5V/33Ω≈0.15A。

改变R1的阻值，即可调整充电电流。

图中的1N4007为防倒流二极管。

▲ 7805可调稳压电路。

7805的典型应用电路是输出5V的固定电压。

实际中，我们有时候可能会用到一些非标称值的电压。

譬如需要一个7.8V的稳定电压，这时在7805外围接两个电阻即可将输出的5V电压抬高到7.8V。

上图中的输出电压Vout由电阻R1和RP决定。

改变RP的阻值，即可获得所需的输出电压。

这里需要注意的是，要求Vin＞2V＋Vout。

2V为7805正常工作时所需的最低压差。

▲ 7805和稳压管构成的调压电路。

在7805的②脚（地端）与地之间串入一个稳压管，则7805的输出电压Vout＝Vz＋5V。

实验一常用电子仪器仪表的使用一、实验目的掌握电子电路中常用仪器仪表的功能及其正确使用方法。

二、实验原理在模拟电子实验中，用来调试电路动、静态特性与工作状况的最常用仪器仪表有：示波器、函数信号发生器、频率计、交流毫伏表、万用表、（可调、固定）直流稳压电源、直流数字电压表、直流数字电流表等。

在实验中，要求能够对各仪器仪表进行正确、熟练的综合使用与操作，这是保证实验正确顺利进行的基本前提。

在需要进行实验测试时，可按信号的流向，遵循：“连线简捷、调节顺手、观察与读数方便”的原则，进行合理布局，将多个测试仪器仪表同时接入电路。

为防止外界干扰信号的影响，在接线时应注意将各仪器仪表的公共端接在一起，即为“共地”。

信号源与交流毫伏表的信号引线均为屏蔽线或专用电缆线，示波器接线为专用电缆线，直流电源的接线通常为普通导线。

三、实验设备1. 双踪示波器2. 函数信号发生器3. 频率计4. 交流毫伏表5. 可调直流稳压电源6. 直流数字电压表四、实验内容1.可调直流稳压电源与直流数字电压表的配合使用1）用直流数字电压表和单个0～18V可调直流稳压电源配合调试出“＋12V”直流稳压电源；2）通过两个0～18V可调直流稳压电源连接获得“±12V”的正负对称直流稳压电源；[提示：两电源串联，公共端接地]3）通过两个0～18V可调直流稳压电源连接获得“+24V”直流稳压电源。

[提示：两电源串联，令第二个0～18V可调直流稳压电源的负极端接地]2.函数信号发生器、频率计、交流毫伏表的配合使用要求通过调节函数信号发生器的幅度调节旋钮、频率调节旋钮，以及通过交流毫伏表、频率计的测试，获得一个有效值U = 500mV，频率ƒ = 1KHZ的正弦波信号。

3.数字示波器、函数信号发生器、频率计、交流毫伏表的配合使用记入表4.1.1。

1）数字示波器的基本调试与使用表4.1.1示波器机内校准方波参数测试3）调节函数信号发生器波形选择键，分别得到正弦波、三角波和方波，通过示波器进行波形显示。

三端稳压7805和7905稳压原理及典型电路三端稳压器是一种常见的电子元件，广泛应用于各种电子设备中。

其中，7805和7905是两种常见的三端稳压器。

下面将具体介绍7805和7905的稳压原理及典型电路。

1.稳压原理7805是一种正向稳压器，主要用于将输入电压转换为稳定的5V输出电压。

它的稳压原理主要基于一个稳压二极管和一个NPN型晶体管组成。

当输入电压大于5V时，稳压二极管会处于反向偏导通状态，将多余的电压通过二极管导通到地。

当输入电压小于5V时，稳压二极管为正向偏导通状态，而晶体管则处于截止状态，此时输出电压为5V。

2.典型电路7805的典型电路如下所示：该电路主要由以下几个部分组成：-输入滤波电容（C1）：用于滤波输入电压的波动。

-稳压二极管（D1）：用于控制输出电压为稳定的5V。

-输出滤波电容（C2）：用于滤波输出电压的波动。

-NPN晶体管（T1）：用于控制稳压二极管的导通和截止。

具体工作原理如下：1. 当输入电压Vin大于5V时，稳压二极管处于反向偏导通状态，多余的电压通过稳压二极管D1引流到地。

2. 当输入电压Vin小于5V时，稳压二极管处于正向偏导通状态，晶体管T1的基极电压为0V，晶体管截止，而稳压二极管导通，保持输出电压为5V。

1.稳压原理7905是一种负向稳压器，主要用于将输入电压转换为稳定的-5V输出电压。

它的稳压原理与7805类似，都是基于稳压二极管的控制工作。

当输入电压小于-5V时，稳压二极管会处于反向偏导通状态，将多余的电压通过二极管导通到地。

当输入电压大于-5V时，稳压二极管为正向偏导通状态，输出电压为-5V。

2.典型电路7905的典型电路如下所示：该电路与7805的典型电路类似，主要包括输入滤波电容（C1）、稳压二极管（D1）、输出滤波电容（C2）和NPN晶体管（T1）。

工作原理也与7805类似。

总结：三端稳压器是一种常见的电子元件，其中7805和7905是两种常见的稳压器。

7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805,下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。

<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路
上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo≈Uxx(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。

非常好用的电子器件datasheet搜索： 。

7805中文资料/LM7805中文资料LM7805是常用的三端稳压器，一般使用的是TO-220封装，能提供DC 5V的输出电压，应用范围广，内含过流和过载保护电路。

带散热片时能持续提供1A的电流，如果使用外围器件，它还能提供不通的电压和电流。

LM7805引脚图(管脚图)7805是常用的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很小。

(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。

附图给出了正、负稳压的典型电路。

〈正、负稳压7805电路〉(2) 三端稳压器的型号规格和管脚分布。

例如：78M05三端稳压器可输出+5 V、A的稳定电压;7912三端稳压器可输出12V、1A的稳定电压。

(3) 外形及管脚分布，如附图1-25所示。

由7805，7905，7812组成的特殊的线性稳压电源如图所示为一种特殊的电源电路。

该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V。

其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。

78057805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。

顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

基本信息中文名称7805三端稳压集成电路最大输出电流特点热过载保护、短路保护、使用方便输入电压不大于36V输入输出压差2V输出电压~结构组成用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，7805三端稳压集成电路电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

7805三端稳压集成电路应用及注意事项7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。

顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子像是一般的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

7805三端稳压IC内部电路具有过压爱护、过流爱护、过热爱护功能，这使它的性能很稳定。

能够实现1A以上的输出电流。

器件具有良好的温度系数，因此产品的应用范围很广泛。

可以运用本地调整来消退噪声影响，解决了与单点调整相关的分散问题，输出电压误差精度分为±3%和±5%。

一、7805三端稳压IC在电路运用中应留意以下事项：
输入输出压差不能太大,太大则转换效率急速降低，而且简单击穿损坏。

最高输入电压不能超过35伏; 输出电流不能太大，1.5A 是其极限值。

大电流的输出，散热片的尺寸要足够大，否则会导致高温爱护或热击穿; 输入输出压差也不能太小,低于2伏稳压效率急速下降。

二、7805没有输出电压诊断
1、输入端没有电压，或者电压过低，这个可以用万用表直接测量到的。

2、滤波电容击穿了，短路，造成7805爱护。

3、线路上有短路或者断路现象。

4、管子本身烧了。

7805大概是我们最常用到的稳压芯片了，它的使用方便，用很简单的电路即可以实现一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压。

它有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805。

下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。

<7805引脚图>其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了。

此外，7805也可用作输出可调稳压电源，下面介绍一个7805的这一简单应用电路。

<lm7805稳压电路>上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo≈Ux x(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了三极管的基本结构是两个反向连结的pn接面，如图1所示，可有pnp和npn 两种组合。

三个接出来的端点依序称为发射极（emitter, E）、基极（base, B）和集电极（collector, C），名称来源和它们在三极管操作时的功能有关。

图中也显示出 npn与pnp三极管的电路符号，发射极特别被标出，箭号所指的极为n型半导体，和二极体的符号一致。

在没接外加偏压时，两个pn接面都会形成耗尽区，将中性的p型区和n型区隔开。

三极管的电特性和两个pn接面的偏压有关，工作区间也依偏压方式来分类，这里我们先讨论最常用的所谓”正向活性区”(forward active)，在此区EB极间的pn接面维持在正向偏压，而BC极间的pn接面则在反向偏压，通常用作放大器的三极管都以此方式偏压。

7805(78、79)稳压电路图江苏省泗阳县李口中学沈正中78系列稳压器接线图：7805稳压电路的连接：7805稳压电路的连接十分简单。

1、分清7805各个脚：用万用表电阻档测量一下，电阻最大时的两个脚，正表笔所接的是输入端的正极，负表笔所接的是输出端的正极，另一脚则是接地端（即共负极端）。

2、从变压器输出的10～30V交流电，经半波或全波或桥式整流后，接一只1000μF电解电容(耐压根据电源电压而定)滤波，正极接到7805的输入端正极，负极接地共用，7805的输出端与地之间接1000μF/10V电容，从输出端和地引出两线，即可输出比较稳定的5V 电源。

7805引脚图及稳压电路图资料：7805是最常用的稳压芯片，用很简单的电路即可以输入一个直流5V稳压电源，它有很多的系列如KA7805，ADS7805，CW7805等，性能有微小的差别,用的最多的还是LM7805，下面是它的3个引脚以及用它来构成的稳压电路的资料。

其中1接整流器输出的正极，2为公共接地(也就是负极)，3就是正5V输出电压，下面是一个简单的7805电路：上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式U o≈U xx (1+R2 / R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路LM7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04V以上，用LM7805就能满足一般需求了。

(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××两大系列。

下图是正、负稳压的典型电路。

(2) 三端稳压器的型号规格和管脚分布。

附表：三端稳压器输出电流字母表示法例如：78M05三端稳压器可输出+5 V、0.5 A的稳定电压；7912三端稳压器可输出12V、1A的稳定电压。
