压型钢板讲堂：开口型压型钢板与闭口型压型钢板之综合比较

一、技术特性比较1、楼板厚度按照《高层民用建筑钢结构技术规程》、《建筑钢结构防火技术规程》规定，楼板耐火时效为 1.5 小时时，楼板厚度须满足以下要求。

针对本项目，原设计楼板厚度为150mm。

本项目采用的76-688 板,板厚为1.0mm 板底加两根直径 16 的钢筋。

采用我方的的 YJ66-720板，楼板厚度为120nn，板厚 0.9,板底不需要另配钢筋 .抗火性能：根据《规范》要求，开口楼承板不但楼板厚度加厚，而且需要在板底配制受力钢筋。

采用开口型压型钢板，在火灾时，由于其表面完全暴露在曝火面，在1.5 小时的耐火时效中，压型钢板的温度将大于800℃，故其强度将趋向于零，所以在工程中开口型压型钢板一般仅作为永久模板考虑。

按照原设计图纸，采用 76-688 压型钢板板，配置钢筋 2 根 10@229。

在本工程中，设计若采用闭口板板底不需要另配板底钢筋。

采用闭口型压型钢板，由于其主要充当正弯矩钢筋的肋的四周均被混凝土包裹，好似钢筋有保护层一般。

所以按组合楼板设计时，无须防火喷涂，且可提供极大的承载力。

我司之 YJ66-720闭口板的抗火性能已在消防部门指定的国家级检验单位检验通过。

2、便利的悬吊系统采用开口型压型钢板，其板底悬吊唯有通过膨胀螺栓来解决。

对于有大量的空调风管、水喷淋管、强弱电桥架以及建筑平项时，用膨胀螺栓无疑是费工、费钱且不尽安全。

我司之YJ66-720闭口板，特别在板底设置了卡槽，配合特殊的两片式吊件，可在板底任意位置设置可拆卸的吊点，对设备管道及建筑平顶的悬吊提供了极大的便利及灵活性。

3、压型钢板的耐久性能我司之YJ66-720闭口板，采用连续热浸镀锌钢板，表面镀锌总量为275g/m2，符合《规范》规定的 275g/ m2 镀锌要求，钢板的耐久年限，保证了百年大计的需求。

4、美观的顶面我司之 YJ66-720闭口板，其顶面效果恰似刻意装修的天花板（详见我司提供之照片），在一些非必需吊顶的区域，提供了十分美观的顶面效果。

压型钢板设计指南（值得收藏）第1部分名词解释1.1压型钢板到底是个什么鬼在大陆规范中，支撑楼面混凝土的压制成型的钢板被称为压型钢板。

在境外的称呼中，压型钢板的意义更为广泛，包括屋面、墙面的压制成型的彩钢板均称为压型钢板，而支撑楼面混凝土的压型钢板被称为钢承板或楼承板。

即大陆所指的压型钢板等同于钢承板或楼承板。

1.2组合楼板和非组合楼板的区别压型钢板与现浇混凝土（达到强度后）组合在一起，压型钢板在施工阶段充当浇注混凝土的永久模板，在正常使用阶段全部的或部分的起板底受拉钢筋的作用，采用这种设计的楼板称为组合楼板。

仅在施工阶段充当浇筑混凝土的永久模板，在正常使用阶段完全退出工作，采用这种设计的楼板，称为非组合楼板。

1.3通俗易懂的无支撑跨距定义在施工阶段混凝土为流体，仅作为荷载考虑，压型钢板须单独工作以提供楼板混凝土荷载、施工荷载的支撑作用。

在一定楼板厚度下，某种压型钢板的计算跨距即为无支撑跨距。

某种压型钢板可承受的最大跨距即为最大无支撑跨距。

若在施工阶段不设临时支撑，压型钢板的无支撑跨距即为次梁间距。

显然压型钢板的最大无支撑跨距须大于次梁间距。

第2部分材质介绍2.1聊聊钢板厚度的常用规格压型钢板采用冷轧钢板（钢卷）制成，钢板厚度的常用规格为：0.75mm、0.90mm、1.0mm、1.20mm、1.50mm，钢板厚度大于1.2mm时，其成型较困难，更主要是栓钉无法焊透压型钢板与钢梁可靠连接，所以压型钢板最大厚度不应大于 1.5mm，用作组合楼板时，《规范》规定钢板厚度≥0.75mm。

2.2谈谈钢板表面镀层的设计要求制作压型钢板的冷轧钢板（钢卷）须连续热浸镀锌（或镀铝锌），镀（铝）锌量视设计要求而定。

当按非组合楼板设计时，其要求可放低，一般双面镀锌量为175g/m2（180g/m2）足够，当按组合楼面设计时，《钢—混凝土组合楼盖结构设计与施工规程》（YB9238-92）规定，双面镀锌量为275g/m2。

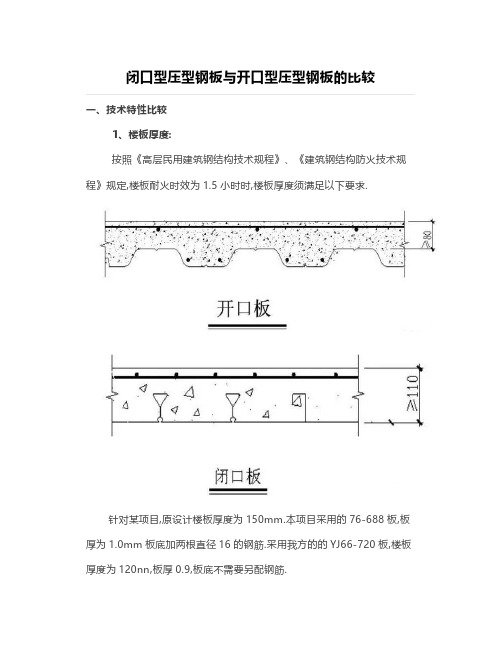

闭口型压型钢板与开口型压型钢板的比较一、技术特性比较1、楼板厚度:按照《高层民用建筑钢结构技术规程》、《建筑钢结构防火技术规程》规定,楼板耐火时效为1.5小时时,楼板厚度须满足以下要求.针对某项目,原设计楼板厚度为150mm.本项目采用的76-688板,板厚为1.0mm板底加两根直径16的钢筋.采用我方的的YJ66-720板,楼板厚度为120nn,板厚0.9,板底不需要另配钢筋.抗火性能：根据《规范》要求,开口楼承板不但楼板厚度加厚,而且需要在板底配制受力钢筋.采用开口型压型钢板,在火灾时,由于其表面完全暴露在曝火面,在1.5小时的耐火时效中,压型钢板的温度将大于800℃,故其强度将趋向于零,所以在工程中开口型压型钢板一般仅作为永久模板考虑.按照原设计图纸,采用76-688压型钢板板,配置钢筋2根10@229.在本工程中,设计若采用闭口板板底不需要另配板底钢筋.采用闭口型压型钢板,由于其主要充当正弯矩钢筋的肋的四周均被混凝土包裹,好似钢筋有保护层一般.所以按组合楼板设计时,无须防火喷涂,且可提供极大的承载力.我司之YJ66-720闭口板的抗火性能已在消防部门指定的国家级检验单位检验通过.2、便利的悬吊系统采用开口型压型钢板,其板底悬吊唯有通过膨胀螺栓来解决.对于有大量的空调风管、水喷淋管、强弱电桥架以及建筑平项时,用膨胀螺栓无疑是费工、费钱且不尽安全.闭口板一般在板底设置了卡槽,配合特殊的两片式吊件,可在板底任意位置设置可拆卸的吊点,对设备管道及建筑平顶的悬吊提供了极大的便利及灵活性.二．经济比较1．条件如下：1）依最大2.5m无支撑跨距考虑,开口型压型钢板选用76-688、1.0mm 厚,市场单价为85元/m2（包括封口板）；2）依最大2.5m无支撑跨距考虑,闭口型压型钢板选用YJ66-720、0.9厚,单价为120元/m2（无需封口板）；3）钢筋按4230元/T×1.3（含施工费）=5500元/T计算；4）混凝土按310元/m3×1.3（含施工费）=403元/m3计算. 2．开口型、闭口型压型钢板楼板造价：1）开口型压型钢板：混凝土：0.112m3/m2×403元/m3=45.136元/m2钢筋(仅指板底钢筋)9.17kg/m2×5.5=50.44元/m2(1/344*3.14*64*7.85*2)压型钢板：100元/m2膨胀螺栓：3元/m2×2=6元/m2合计：201.58元/m22）YJ66-720.0.90mm闭口型压型钢板：混凝土：0.11m3×403=44.33元/m2钢筋(仅指板底钢筋)：板底无需另配钢筋压型钢板：120元/m2悬挂件： 1.5元/m2×2=3元/m2合计：167.33元/m2通过以上简单的楼板造价比较可知,采用我司的YJ66-720闭口板,其综合造价远远低于开口板.以上比较开口板按照增加楼板厚度的情况下进行的,若不增加楼板厚度而采用刷防火涂料的方式来处理,则相差的费用则更多.三、施工比较开口型压型钢板施工时要加封口板和挡板,在楼板混凝土浇捣过程中容易出现漏浆现象,而且板底要捆扎钢筋,施工周期会加大,而闭口板施工时只需要加一挡板,不需要封口板,施工现场不容易产生漏浆现象,而且节省了捆扎板地钢筋的时间.闭口板在铺设过程中不易变形,而开口板在运输及安装过程中,板高度会降低,板宽会变大,在铺板施工中须调整变形,否则会由于板高度降低影响断面性质,造成施工事故.通过分析可得出结论,尽管闭口型板用钢量较大,单价较开口型板高,但就整个项目的综合效益而言,应远远优于开口型板.。

闭口型压型钢板与钢筋桁架之比较案例：某超高层钢结构建筑，楼高约300米，采用筒外框钢结构，混凝土楼的板厚度大部分为120mm，常规跨距最大约为3300mm，恒载为4.8KN/m2，活载为3.0KN/m2。

一．闭口型压型钢板技术方案基于以上工程情况，楼板总厚120mm，跨距不大于3300mm，经过我司计算建议：在无需临时支撑的情况下，选用YXB65-170-510、0.75mm厚度的闭口板，屈服强度fy≥410N/mm2, 双面镀锌总量为275g/m2。

1. 选用闭口型压型钢板优势及其应用闭口型压型钢板被广泛应用于大量的工程中，尤其是钢结构的超高层办公楼项目中。

因为在超高层办公楼中，使用荷载均在5.0KN/m2之下，次梁的间距在3米左右，楼板总厚在120mm或130mm左右，在此工况下，闭口板是最优的选择。

不需要加临时支撑，可以代替板底钢筋，作为组合楼板承担受力，耐火性能优，并且不需要防火涂料，施工方便。

所以，该板型得到了广大业主和设计师的青睐，在、、、、、等一二线城市被广泛应用。

譬如：中央电视台新台址超高层钢结构国贸三期超高层钢结构银泰中心超高层钢结构中石油大厦超高层钢结构人民日报社大楼超高层钢结构中关村金融中心超高层钢结构望京SOHO大楼超高层钢结构LG双子星大厦超高层钢结构城建大厦超高层钢结构雪莲大厦超高层钢结构中石化大厦超高层钢结构世纪财富高层钢结构中关村立方庭大厦高层钢结构平安金融大厦超高层钢结构新鸿基大厦超高层钢结构世茂国际广场超高层钢结构外滩城超高层钢结构金融发展大厦超高层钢结构汇京国际广场超高层钢结构雅居乐大厦超高层钢结构国际航空服务中心超高层钢结构国贸大楼超高层钢结构津塔超高层钢结构数字电视大厦超高层钢结构新百大厦超高层钢结构金奥大厦超高层钢结构锦盈大厦超高层钢结构银行总部大厦超高层钢结构中央广场大楼高层钢结构汽车博览馆大楼高层钢结构西子联合大厦高层钢结构开元广场高层钢结构江阴魔方时代广场大厦江阴高层钢结构国金中心超高层钢结构（以上为不完全统计）从以上高层、超高层的楼板系统选用来看，全部选用闭口板，可见闭口板对于办公楼一类的高层建筑是非常适用的，而且以上建筑的梁跨特点特别适合采用闭口板（跨距均在3m左右，楼板厚度120 mm或130mm），使其技术经济性发挥的恰到好处，也就是说这正适合用于闭口板。

闭口型压型钢板与钢筋桁架之比较案例：江西某超高层钢结构建筑，楼高约300米，采用内筒外框钢结构，混凝土楼的板厚度大部分为120mm，常规跨距最大约为3300mm，恒载为4.8KN/m2，活载为3.0KN/m2。

一．闭口型压型钢板技术方案基于以上工程情况，楼板总厚120mm，跨距不大于3300mm，经过我司计算建议：在无需临时支撑的情况下，选用YXB65-170-510、0.75mm厚度的闭口板，屈服强度fy≥410N/mm2, 双面镀锌总量为275g/m2。

1. 选用闭口型压型钢板优势及其应用闭口型压型钢板被广泛应用于大量的工程中，尤其是钢结构的超高层办公楼项目中。

因为在超高层办公楼中，使用荷载均在5.0KN/m2之下，次梁的间距在3米左右，楼板总厚在120mm或130mm左右，在此工况下，闭口板是最优的选择。

不需要加临时支撑，可以代替板底钢筋，作为组合楼板承担受力，耐火性能优，并且不需要防火涂料，施工方便。

所以，该板型得到了广大业主和设计师的青睐，在北京上海、天津、南京、杭州、长春、无锡等一二线城市被广泛应用。

譬如：中央电视台新台址北京超高层钢结构北京国贸三期北京超高层钢结构北京银泰中心北京超高层钢结构北京中石油大厦北京超高层钢结构人民日报社大楼北京超高层钢结构北京中关村金融中心北京超高层钢结构望京SOHO大楼北京超高层钢结构LG双子星大厦北京超高层钢结构北京城建大厦北京超高层钢结构北京雪莲大厦北京超高层钢结构北京中石化大厦北京超高层钢结构北京世纪财富北京高层钢结构北京中关村立方庭大厦北京高层钢结构上海平安金融大厦上海超高层钢结构上海新鸿基大厦上海超高层钢结构上海世茂国际广场上海超高层钢结构上海外滩中信城上海超高层钢结构上海金融发展大厦上海超高层钢结构上海汇京国际广场上海超高层钢结构上海雅居乐大厦上海超高层钢结构上海国际航空服务中心上海超高层钢结构天津国贸大楼天津超高层钢结构天津津塔天津超高层钢结构天津数字电视大厦天津超高层钢结构南京新百大厦南京超高层钢结构南京金奥大厦南京超高层钢结构南京锦盈大厦南京超高层钢结构南京江苏银行总部大厦南京超高层钢结构南京中央广场大楼南京高层钢结构长春汽车博览馆大楼长春高层钢结构杭州西子联合大厦杭州高层钢结构石家庄开元广场石家庄高层钢结构江阴魔方时代广场大厦江阴高层钢结构长沙国金中心长沙超高层钢结构（以上为不完全统计）从以上高层、超高层的楼板系统选用来看，全部选用闭口板，可见闭口板对于办公楼一类的高层建筑是非常适用的，而且以上建筑的梁跨特点特别适合采用闭口板（跨距均在3m左右，楼板厚度120 mm或130mm），使其技术经济性发挥的恰到好处，也就是说这正适合用于闭口板。

合肥绿地中心250米高层建筑结构设计管理总结[关键词]结构优化楼承板含钢量超限结构体系1项目概况合肥绿地中心位于合肥市包河区南二环与宿松路的交叉口，本项目由南北 2两个地块组成，项目规划 257 米超高层一栋（D 座），80 米高度甲级办公楼 1 栋，100 米高度甲级办公楼 1 栋，130 米高度甲级办公楼 1 栋，住宅 4 栋，以及 12 万平方米的商业中心，总建筑面积约42.3 万平方米。

D 座超甲办公楼，总建筑面积为 13.2万m2，建筑高度为 257m，地下三层，地上五十七层，结构体系为型钢混凝土框架-混凝土核心筒结构。

2 设计参数本工程抗震设防为乙类，设计使用年限为50年，结构安全等级为二级。

基本风压0.35KN/ m2（50年一遇）。

基本雪压0.6 KN/ m2，地面粗造度类别为C 类。

抗震设防烈度7度，设计基本地震加速度0.1g，设计地震分组第一组，场地类别二类，场地特征周期0.35s。

3 结构体系本工程平面尺寸长X宽为45.8mX45.8m，结构总高度为242.65m，长宽比为 1，高宽比为 5.3，标准层核心筒面积占总面积24.4%。

结构体系为型钢混凝土框架-混凝土核心筒结构，主要构件类型：混凝土核心筒外墙最大厚度1000mm，核心筒墙体仅仅在四角设置十字形型钢型从负一层至第19层，外框柱为型钢混凝土柱，地上部分，外框结构梁为钢梁（主梁高:1000/700,次梁高:600），外框采用开口型压型钢板楼承板，核心筒内采用现浇混凝土楼承板；地下部分：核心筒内外楼板均采用现浇混凝土楼承板，柱子为型钢混凝土柱。

标准层平面图如图1所示。

图1标准层结构平面图表1 柱子截面尺寸变化表2 核心筒外墙墙体厚度尺寸变化4 楼承板选型分析由于本工程梁为钢结构梁，固不易采用一般现浇混凝土楼板。

针对楼板荷载值和梁间距大小，设计三种适合本工程的楼承板，进行了经济性、施工便利性、施工质量的保证性以及进度等多方面的综合分析。

闭口压型钢板混凝土组合板耐火性研究发布时间：2022-07-30T02:03:07.297Z 来源：《城镇建设》2022年6期作者：叶澄[导读] 压型钢板由于其自身重量小、施工速度快的优势近年来在我国高层建筑当中应用的越来越广泛，而高层建筑防火又是建筑设计工作中的重点叶澄（傲浒建设集团有限公司杭州 310000）摘要：压型钢板由于其自身重量小、施工速度快的优势近年来在我国高层建筑当中应用的越来越广泛，而高层建筑防火又是建筑设计工作中的重点，如今我国高层、超高层建筑及各类第一高楼遍地开花，关于高层建筑抗火性设计规范和规定也十分完善，但是现有规范大多针对开口压型钢板混凝土组合板，关于闭口压型钢板混凝土组合板耐火性设计仍不深入，无法满足实际施工的要求。

本文依据相关建筑构件耐火试验规程中的相关要求，采用ISO834中的标准升温曲线对闭口压型钢板混凝土组合板进行耐火性实验，证实了闭口压型钢板混凝土耐火性的优势，进一步填补了国内针对闭口压型钢板混凝土组合板耐火性研究方面的不足。

关键词：闭口压型钢板混凝土组合板；高层建筑；耐火性压型钢板混凝土组合板是一种在压型钢板上浇筑混凝土组合而成的一种组合板结构，由于压型钢板自身自重较小且可以直接作为模板进行混凝土浇筑，因而在实际施工当中可以大大的降低工程造价、提高工作效率，近年来被广泛的应用于各类钢结构建筑或高层建筑当中。

随着社会财富的不断累积，各类高层建筑如雨后春笋出现在各大城市当中，密集的高层建筑和人类活动极大地增加了高层建筑当中通常人员密集，与普通的混凝土楼板不同，压型钢板混凝土组合板中由于同时存在钢板和混凝土这两种不同性质的材料，使得在火灾作用时这种组合构件的温度分布和各项力学性能指标都会产生较大的变化，所以研究压型钢板混凝土组合板的耐火性能对保证高层建筑结构受火时的结构安全性至关重要，而我国现行建筑设计规范当中对于这种闭口压型钢板混凝土组合板的耐火性要求却较少，大部分关于压型钢板混凝土组合板的规定只针对开口或缩口型压型钢板混凝土组合板，无法满足闭口压型钢板这种新型组合板的要求。
