国家标准CAD制图相关格式规定图纸是设计成果不可或缺的一个重要环节，是设计成果的直观体现。
但是制图过程繁琐，形式多样，目前绝大多数的制图都是由计算机软件绘制而成，为了规范设计的制图过程，现对CAD制图有关格式进行统一规定，详细说明如下。

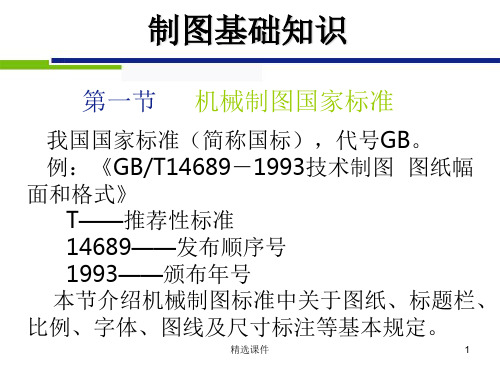

1.图纸幅面根据GB/T 14689-1993,标准幅面共有五种，其尺寸见表1，绘制图样时应优先采用这些幅面尺寸。
表1图纸幅面及图框尺寸 （mm）幅面代号 A0 A1 A2 A3 A4尺寸L×B 1189×841 841×594 594×420 420×297 297×210 图纸幅面模板，共五种尺寸，每个图幅模板文件中均有四个幅面，上下幅面不同处为是否带装订线，左右幅面的不同处为横向和纵向。
可根据需要酌情选用。
此外，总装配图必须采用A0或A1号图纸绘制，零件图建议采用A2‐A4号图纸绘制。
2.字体A.字体：汉字统一采用“gbcbig.shx”字体，数字和字母统一采用“Romans.shx”字体。
B.字体高度：根据GB/T 18229‐2000规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字（这是新标准，旧标准是A0和A1采用5号字，其它图幅采用3.5号字）。
C.字体宽度：汉字宽度为高度0.7，字母和数字不改动。
D.字体倾斜：汉字一般不倾斜，字母和数字可以写成斜体和直体，斜体字的字头向右倾斜，与水平基准线成75°。
3.图线A.线宽：根据GB4457.4-84中规定，工程制图的图线分为粗、细两种线宽。
图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。
其中粗实线和粗点划线的线宽为b，其余为b/3。
结合CAD制图的实际输出效果，参照GB/T 14665-1998对线宽的规定，设计图纸时，粗线的宽度取0.7mm，细线宽度取0.25mm（还有一种建议，就是A0和A1图幅中，粗线取1mm，细线取0.35mm）。
工程图纸的基本规格工程图是工程设计的重要技术资料，是施工建造的依据。
为了使工程制图基本统一，国家计划委员会颁布了重新修定的国家标准《房屋建筑制图统一标准》GBJ1-86.，本章介绍标准中关于图纸幅面、图线、比例、字体、尺寸标注等基本规格。
一、图纸幅面绘制图样时，图纸的幅面和图框尺寸必须符合表1-l的规定。
必要时幅面长边可以加长，但非特殊需要，短边不得加长，长边加长后的尺寸见表1-2。
在特殊情况下，可采用841 x892、1189xl261的幅面。
图纸一般都用横式幅面（长边横向），图框格式如图1-1（a）所示，当A4竖式需要在左边装订时，其格式如图1-1(b）所示。
需要缩微摄影及重新放大复制的图纸，应在幅面的一个边上画上一段准确的米制尺度，其总长为1OOmm，分格为1mm ；图框的四个边上均应画上对中标志，它应画在图框线的中点处，其线宽应为0.35mm ，伸入图框内5mm，如图1-1 所示。
工程图纸应有工程名称、图名、图号以及设计人、绘图人、审核人的签名和日期等，把这些会签栏是为各工种负责人签字用的表格（见表1-4)，放在图纸装订边的上端或右端，如图1-1 所示。
图纸标题栏及会签栏的格式与内容都有规定，有的单位也有根据需要自行确定的。
制图作业的图纸标题栏格式与内容另见有关的《作业指示书》。
制图作业不用会签栏。
二、字体工程图样上常用的文字有汉字、阿拉伯数字、拉丁字母，有时也用罗马数字、希腊字母。
书写时必须做到：字体端正、笔划清晰、排列整齐、间隔均匀。
字体大小的高度系列，统一规定为2.5,3.5,5,7,10,14,20mm。
字体的号数就是字体的高度。
图样中的汉字应写长仿宋体，应使用国家公布的简化字。
字宽即为小一号字的高度，例如5号字的字宽为3.5mm。
拉丁字母、阿拉伯数字可按需要写成斜体或直体。
斜体的倾斜度应是对底线逆时针转75°角。
图样上的汉字的字高应不小于3.5mm，阿拉伯数字和拉丁字母的高度应不小于2.5mm。
工程图纸的基本规格工程图是工程设计的重要技术资料，是施工建造的依据。
为了使工程制图基本统一，国家计划委员会颁布了重新修定的国家标准《房屋建筑制图统一标准》GBJ1-86.，本章介绍标准中关于图纸幅面、图线、比例、字体、尺寸标注等基本规格。
一、图纸幅面绘制图样时，图纸的幅面和图框尺寸必须符合表1-l的规定。
必要时幅面长边可以加长，但非特殊需要，短边不得加长，长边加长后的尺寸见表1-2。
在特殊情况下，可采用841 x892、1189xl261的幅面。
图纸一般都用横式幅面（长边横向），图框格式如图1-1（a）所示，当A4竖式需要在左边装订时，其格式如图1-1(b）所示。
需要缩微摄影及重新放大复制的图纸，应在幅面的一个边上画上一段准确的米制尺度，其总长为1OOmm，分格为1mm ；图框的四个边上均应画上对中标志，它应画在图框线的中点处，其线宽应为0.35mm ，伸入图框内5mm，如图1-1 所示。
工程图纸应有工程名称、图名、图号以及设计人、绘图人、审核人的签名和日期等，把这些会签栏是为各工种负责人签字用的表格（见表1-4)，放在图纸装订边的上端或右端，如图1-1 所示。
图纸标题栏及会签栏的格式与内容都有规定，有的单位也有根据需要自行确定的。
制图作业的图纸标题栏格式与内容另见有关的《作业指示书》。
制图作业不用会签栏。
二、字体工程图样上常用的文字有汉字、阿拉伯数字、拉丁字母，有时也用罗马数字、希腊字母。
书写时必须做到：字体端正、笔划清晰、排列整齐、间隔均匀。
字体大小的高度系列，统一规定为2.5,3.5,5,7,10,14,20mm。
字体的号数就是字体的高度。
图样中的汉字应写长仿宋体，应使用国家公布的简化字。
字宽即为小一号字的高度，例如5号字的字宽为3.5mm。
拉丁字母、阿拉伯数字可按需要写成斜体或直体。
斜体的倾斜度应是对底线逆时针转75°角。
图样上的汉字的字高应不小于3.5mm，阿拉伯数字和拉丁字母的高度应不小于2.5mm。
工程图纸的基本规格工程图是工程设计的重要技术资料，是施工建造的依据。
为了使工程制图基本统一，国家计划委员会颁布了重新修定的国家标准《房屋建筑制图统一标准》GBJ1-86.，本章介绍标准中关于图纸幅面、图线、比例、字体、尺寸标注等基本规格。
一、图纸幅面绘制图样时，图纸的幅面和图框尺寸必须符合表1-l的规定。
必要时幅面长边可以加长，但非特殊需要，短边不得加长，长边加长后的尺寸见表1-2。
在特殊情况下，可采用841 x892、1189xl261的幅面。
图纸一般都用横式幅面（长边横向），图框格式如图1-1（a）所示，当A4竖式需要在左边装订时，其格式如图1-1(b）所示。
需要缩微摄影及重新放大复制的图纸，应在幅面的一个边上画上一段准确的米制尺度，其总长为1OOmm，分格为1mm ；图框的四个边上均应画上对中标志，它应画在图框线的中点处，其线宽应为0.35mm ，伸入图框内5mm，如图1-1 所示。
工程图纸应有工程名称、图名、图号以及设计人、绘图人、审核人的签名和日期等，把这些会签栏是为各工种负责人签字用的表格（见表1-4)，放在图纸装订边的上端或右端，如图1-1 所示。
图纸标题栏及会签栏的格式与内容都有规定，有的单位也有根据需要自行确定的。
制图作业的图纸标题栏格式与内容另见有关的《作业指示书》。
制图作业不用会签栏。
二、字体工程图样上常用的文字有汉字、阿拉伯数字、拉丁字母，有时也用罗马数字、希腊字母。
书写时必须做到：字体端正、笔划清晰、排列整齐、间隔均匀。
字体大小的高度系列，统一规定为2.5,3.5,5,7,10,14,20mm。
字体的号数就是字体的高度。
图样中的汉字应写长仿宋体，应使用国家公布的简化字。
字宽即为小一号字的高度，例如5号字的字宽为3.5mm。
拉丁字母、阿拉伯数字可按需要写成斜体或直体。
斜体的倾斜度应是对底线逆时针转75°角。
图样上的汉字的字高应不小于3.5mm，阿拉伯数字和拉丁字母的高度应不小于2.5mm。
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
