昆明理工大学电气工程及其自动化发电机同步实验报告

昆明理工大学电子实习报告实习题目：MF47型万用表制作、带充电功能的可调直流稳压电源排版学院：电力工程学院班级：电自114学号：姓名：二○一三年九月十一日目录目录 (2)一、实习目的 (3)二、实习内容 (3)三、实习过程 (3)（一）MF47型万用电表的安装及调试 (3)（二）带充电功能的可调直流稳压电源的排版 (9)四、问题解决及其完成情况 (14)五、参考文献 (15)六、实习心得体会 (16)一、实习目的通过对实际应用电路的制作，培养学生基本的实验制作技能，训练其实践动手能力，启发学生在实践活动中的工程意识。

1.、掌握电阻、电容、二极管等电子元件的识别方法、万用表的组装及焊接的基本方法和技巧。

2、了解带充电功能的可调直流稳压电源的基本原理。

3、学会绘制电路原理图和印刷电路板图的基本方法和技巧。

4、增强同学们的动手能力。

5、掌握理论知识与实际相结合的方法与技巧。

6、让同学更加明确所学知识的用途及实际应用。

7、激发同学们对知识学习的积极性。

二、实习内容1、万用电表的焊接、安装及调试2、带充电功能的可调直流稳压电源的排版三、实习过程（一）MF47型万用电表的安装及调试1、万用表的分类数字万用表按照量程转换方式来分类，可划分成三种类型：手动量程，自动量程，自动/手动量程根据功能、用途及价格的不同，数字万用表大致可分为9大类：低档数字万用表(亦称普及型数字万用)、中档数字万用表、中/高档数字万用表、数字/模拟混合式仪表，数字/模拟图双显示的仪表、万用示波表(将数字万用表、数字存储示波器等动能集于一身)。

2、MF47万用表结构及工作原理MF47的组成部分：指针式万用表的型式很多，但基本结构是类似的。

指针式万用表的结构主要由表头、档位转换开关、测量线路板、面板等组成。

表头是万用表的测量显示装置，指针式万用表采用控制显示面板＋表头一体化结构；档位开关用来选择被测电量的种类和量程；测量线路板将不同性质和大小的被测电量转换为表头所能接受的直流电流。

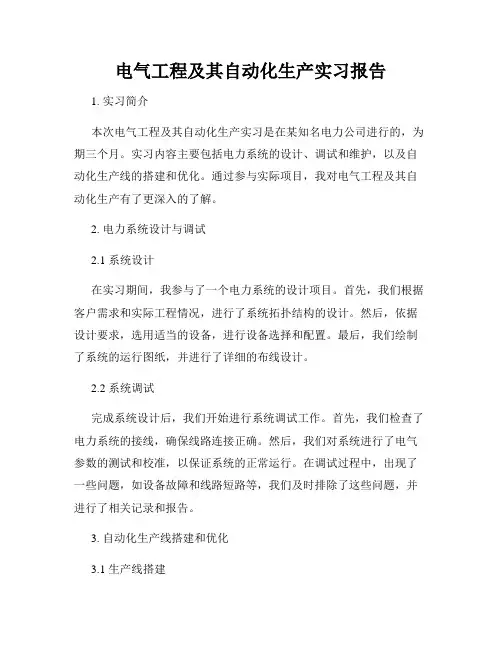

电气工程及其自动化生产实习报告1. 实习简介本次电气工程及其自动化生产实习是在某知名电力公司进行的，为期三个月。

实习内容主要包括电力系统的设计、调试和维护，以及自动化生产线的搭建和优化。

通过参与实际项目，我对电气工程及其自动化生产有了更深入的了解。

2. 电力系统设计与调试2.1 系统设计在实习期间，我参与了一个电力系统的设计项目。

首先，我们根据客户需求和实际工程情况，进行了系统拓扑结构的设计。

然后，依据设计要求，选用适当的设备，进行设备选择和配置。

最后，我们绘制了系统的运行图纸，并进行了详细的布线设计。

2.2 系统调试完成系统设计后，我们开始进行系统调试工作。

首先，我们检查了电力系统的接线，确保线路连接正确。

然后，我们对系统进行了电气参数的测试和校准，以保证系统的正常运行。

在调试过程中，出现了一些问题，如设备故障和线路短路等，我们及时排除了这些问题，并进行了相关记录和报告。

3. 自动化生产线搭建和优化3.1 生产线搭建除了电力系统的设计和调试，我还参与了一项自动化生产线的搭建工作。

首先，我们对生产线的工艺流程进行了分析和优化，以提高生产效率和产品质量。

然后，我们选购了适当的自动化设备，并进行了设备的安装和调试。

最后，我们进行了生产线的联调和试运行，确保生产线能够正常运行。

3.2 生产线优化在生产线试运行的过程中，我们发现了一些问题，如生产节拍不均匀和设备故障等。

为了解决这些问题，我们采取了一系列措施。

首先，我们优化了生产节拍，使其与设备的工作速度相匹配。

其次，我们进行了设备维护和保养，及时清理设备，更换磨损部件。

最后，我们进行了再次试运行和调整，确保生产线达到了预期的效果。

4. 实习总结通过这次电气工程及其自动化生产实习，我收获了很多。

首先，我了解了电力系统设计的基本原理和方法，掌握了如何进行系统调试和故障排除。

其次，我学习了自动化生产线的搭建和优化技术，提高了自己的实际操作能力。

最重要的是，我感受到了电气工程及其自动化生产的重要性和挑战性。

昆明理工大学电子实习报告实习题目：MF47型万用表装配及带充电功能的可调直流稳压电源排版学院：电力工程学院班级：2011级电气工程及自动化专业姓名：胡健学号：2011110501337学期：12—13学年短后学期时间：2013年09月01日—09月11日目录：一、实习目的 (2)二、实习内容 (2)三、实习过程 (3)（一）、MF47型万用电表的安装及调试 (3)1万用表工作原理和原理图.................... .. (3)2装配过程................................. .............................. .. (4)3安装、调试过程........................... ................................ (5)（二）、带充电功能的可调直流稳压电源印刷电路板的设计1带充电功能的可调直流稳压电源原理图....... (6)2绘制电路原理图并形成正确的网络表文件...... .. (9)3绘制印制板图.............................. ............................... (10)4原理图和印刷电路板图..................... .. (13)四、问题解决及最终完成情况..................................................... (14)五、实习心得................................................................................. (22)六、参考文献................................................................................. (22)七、附录、附图 (23)一、实习目的通过对实际应用电路的制作，培养学生基本的实验制作技能，训练其实践动手能力，启发学生在实践活动中的工程意识。

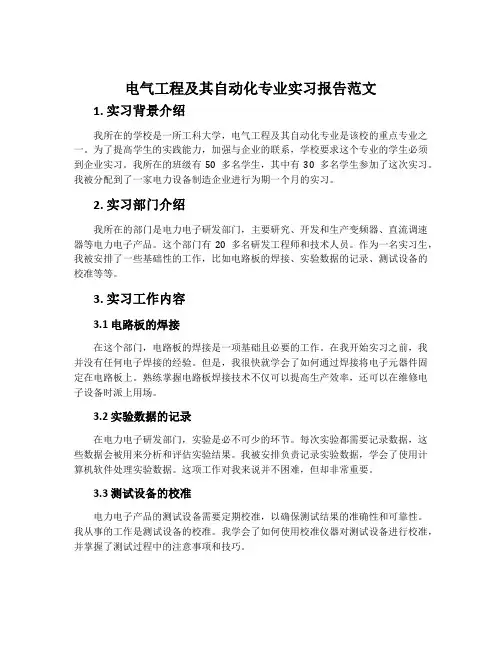

电气工程及其自动化专业实习报告范文1. 实习背景介绍我所在的学校是一所工科大学，电气工程及其自动化专业是该校的重点专业之一。

为了提高学生的实践能力，加强与企业的联系，学校要求这个专业的学生必须到企业实习。

我所在的班级有50多名学生，其中有30多名学生参加了这次实习。

我被分配到了一家电力设备制造企业进行为期一个月的实习。

2. 实习部门介绍我所在的部门是电力电子研发部门，主要研究、开发和生产变频器、直流调速器等电力电子产品。

这个部门有20多名研发工程师和技术人员。

作为一名实习生，我被安排了一些基础性的工作，比如电路板的焊接、实验数据的记录、测试设备的校准等等。

3. 实习工作内容3.1 电路板的焊接在这个部门，电路板的焊接是一项基础且必要的工作。

在我开始实习之前，我并没有任何电子焊接的经验。

但是，我很快就学会了如何通过焊接将电子元器件固定在电路板上。

熟练掌握电路板焊接技术不仅可以提高生产效率，还可以在维修电子设备时派上用场。

3.2 实验数据的记录在电力电子研发部门，实验是必不可少的环节。

每次实验都需要记录数据，这些数据会被用来分析和评估实验结果。

我被安排负责记录实验数据，学会了使用计算机软件处理实验数据。

这项工作对我来说并不困难，但却非常重要。

3.3 测试设备的校准电力电子产品的测试设备需要定期校准，以确保测试结果的准确性和可靠性。

我从事的工作是测试设备的校准。

我学会了如何使用校准仪器对测试设备进行校准，并掌握了测试过程中的注意事项和技巧。

4. 实习收获和感受通过这次实习，我学到了很多专业知识和实践技能。

我不仅在电路板焊接、实验数据的记录和测试设备的校准方面取得了进步，还了解了电力电子产品的设计、研发和生产过程。

更重要的是，我认识到了实践与理论的关系之间的密切联系，实践是理论学习的补充和升华。

同时，这次实习也让我感受到了企业的工作氛围和气氛。

在企业中，每一份工作都很重要，每个人都需要承担一定的责任和压力。

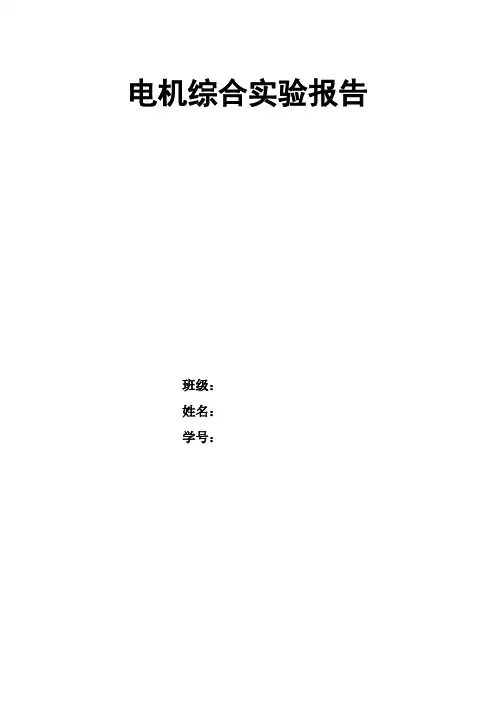

电机综合实验报告班级：姓名：学号：实验一、变压器综合实验三相变压器并联运行实验目的：1、学习三相变压器投入并联运行的方法。

2、测试三相变压器并联运行条件不满足时的空载电流。

3、研究三相变压器并联运行时的负载分配的规律。

实验原理：理想的并联运行的变压器应能满足以下各条件：（1） 空载时，各变压器的相应的次级电压必须相等而且同相位。

如此，则并联的各个变压器内部不会产生环流。

（2） 在有负载时，各变压器所分担的负载电流应该与它们的容量成正比例。

如此，则各变压器均可同时达到满载状态，使全部装置容量获得最大程度的应用。

（3） 各变压器的负载电流都应同相位，如此，则总的负载电流便是各负载电流的代数和。

当总的负载电流为一定值时，每台变压器所分担的负载电流均为最小，因而每台变压器的铜耗为最小，运行较为经济。

为要满足第一个条件，并联运行的各变压器必须有相同的电压等级，即各变压器都应有相同的电压变比；即：1k = 2k = 3k =…=n k且属于相同的连接组，不同连接组别的变压器不能并联运行。

为要满足第二个条件，保证各个变压器所分担的负载电流与其容量成正比例，各个变压器应该有相同的短路电压标幺值。

为要满足第三个条件，使变压器负载电流同相，即要求各个变压器短路电阻与短路电抗的比值相等。

因此，要求阻抗电压降的有功分量和无功分量应分别相等，即各个变压器应该有相同的短路电压有有功分量和无功分量。

变压器并联运行时的负载分配当变压器并联运行时，通常短路电压标幺值随着容量的不同而不相同，大容量的变压器有较大的短路电压。

各个并联运行的变压器实际分担负载的计算公式：1S ：2S ：…:N S =11k N u S :22k N u S :…:kn Nn u S 由此可见，各个变压器的负载分配与该变压器的额定容量成正比，与短路电压成反比。

如果各个变压器的短路电压相同，则变压器的负载分配只与额定容量成正比。

一．实验线路一、实验结果及分析测试两台三相变压器满足理想条件并联运行时的空载电流实验差数：实验结果：0.00680.0068分析：由以上的测试结果可知：两台三相变压器空载参数一致的情况下，所测试出的空载情况下的，第一台变压器的空载电流：Ia=Ib=Ic=0.0068A第二台变压器的空载电流：Ia=Ib=Ic=0.0068A由以上的测试结果得出以下结论：在两台变压器具有相同的变比，连接组别和短路阻抗，满足并联运行条件的情况下：两台变压器的空载环流非常小，约等于零，可以忽略不计，对于变压器本身系统并没有什么伤害；由以上所得的数值可知，两台变压器满足理想并网条件运行时，其空载电压，电流均相等。

一、实习背景随着我国经济的快速发展和科技的不断进步，电气工程及其自动化领域在国民经济和社会生活中扮演着越来越重要的角色。

为了更好地将理论知识与实际应用相结合，提高自身的实践能力和综合素质，我于2023年在昆明理工大学进行了为期一个月的电气工程实习。

二、实习目的本次实习的主要目的是：1. 了解电气工程及其自动化专业的实际应用领域，增强对专业知识的理解；2. 熟悉电气设备的安装、调试、运行和维护过程，提高动手能力；3. 培养团队协作精神，提高沟通能力和组织协调能力；4. 拓宽视野，为今后的学习和工作打下坚实基础。

三、实习内容本次实习主要包括以下内容：1. 电气设备认知：参观了工厂的配电室、变电所、电机车间等场所，了解了各种电气设备的结构、原理和用途。

2. 电气设备安装与调试：在专业人员的指导下，参与了电气设备的安装和调试工作，掌握了安装步骤和调试方法。

3. 电气系统运行与维护：学习了电气系统的运行原理和维护方法，了解了电气设备的常见故障及处理措施。

4. PLC编程与应用：学习了PLC的基本原理和编程方法，利用PLC实现对工业设备的控制。

5. 电气工程相关软件的使用：学习了电气工程相关软件的使用，如CAD、EPLAN等，提高了绘图和设计能力。

四、实习心得1. 理论与实践相结合：通过本次实习，我深刻体会到理论知识与实际应用的重要性。

只有将所学知识运用到实际工作中，才能真正提高自己的实践能力。

2. 团队协作精神：在实习过程中，我学会了与团队成员沟通交流，共同解决问题。

团队协作精神在电气工程领域尤为重要。

3. 严谨的工作态度：电气工程领域涉及到的设备和技术都比较复杂，因此在工作中必须严谨认真，确保安全和质量。

4. 持续学习：随着科技的不断发展，电气工程领域也在不断更新。

作为一名电气工程专业的学生，我需要不断学习新知识，跟上时代步伐。

五、实习总结本次实习使我受益匪浅，不仅提高了我的实践能力和综合素质，还为我今后的学习和工作打下了坚实基础。

电力系统实验报告学院：核技术与自动化工程学院专业：电气工程及其自动化指导老师：顾珉姓名：许新学号：200706050209实验一发电机组的启动与运转实验一实验目的1 了解微机调速装置的工作原理和掌握其操作方法。

2 熟悉发电机组中原动机（直流电动机）的基本特征。

3 掌握发电机组起励建压，并网，接列和停机的操作。

二原理说明在本实验平台中，原动机采用直流电动机模拟工业现场的汽轮机或水轮机，调速系统用于调整原动机的转速和输出的有功功率，励磁系统用于调整发电机电压和输出的无功功率。

装于原动机上的编码器蒋转速信号以脉冲的形式送入THLWT-3型微机调速装置，该装置将转速信号转换成电压，和给定电压一起送入ZKS-15型直流电机调速装置，采用双闭环来调节原动机的电枢电压，最终改变原动机的转速和输出功率。

三实验内容与步骤1 发电机组起励建压（1）先将试验台的电源插头插入控制柜左侧的大四芯插座（两个大四芯插座可通用）。

接着依次打开控制柜的“总电源”，“三相电源”，“单相电源”的电源开关，再次打开试验台的“三相电源”“单相电源”开关。

（2）将控制柜上的“原动机电源”开关旋到“开”的位置，此时，实验台上的“原动机启动”光字牌点亮，同时，原动机的风机开始运转，发出呼呼的声音。

（3）按下THLWT-3型微机调速装置面板上的“自动/手动”键，选定自动方式，开始默认方式为自动方式。

（4）按下THLWT-3型微机调速装置面板上的“启动”键，此时，装置上的增速灯闪烁，表示发电机正在启动。

当发电机组转速上升到1500rpm时，THLWT-3型微机调速装置面板上的增速灯熄灭，启动完成。

（5）当发电机转速接近或略超过1500rpm时，可手动调整使转速为1500rpm，即按下THLWT-3型微机调速装置面板上的“自动/手动”键，选定“手动”方式，此时“手动”指示灯会被点亮。

按下THLWT-3型微机调速装置面板上的“+”或“—”键即可调整发电机转速。

电气工程及其自动化专业实习报告范文以下是一个电气工程及其自动化专业实习报告的范文，字数为____字。

电气工程及其自动化专业实习报告1. 项目背景我在某某公司的电气工程部门完成了为期三个月的实习项目。

该公司是一家主要从事电力设备制造和电气工程施工的企业，拥有多项自主知识产权和技术优势。

本次实习项目是为了了解电力设备的制造和调试流程，掌握电力设备检测和维护的技能。

2. 实习目标(1) 了解电力设备制造和调试的流程。

(2) 学习电力设备检测和维护的方法和技能。

(3) 掌握相关设备使用的操作技巧。

(4) 提高团队协作和沟通能力。

3. 实习内容(1) 参观电力设备生产线，了解设备制造和调试的流程。

(2) 学习使用各类设备检测工具和设备检测方法。

(3) 学习使用各类设备维护工具和设备维护方法。

(4) 参与设备安装和调试，学习相关操作技巧。

(5) 参与团队项目，提升团队协作能力。

4. 实习成果(1) 了解电力设备制造和调试的流程，熟悉设备制造和调试的每个环节。

(2) 掌握使用各类设备检测工具和设备检测方法，能够独立进行设备检测。

(3) 掌握使用各类设备维护工具和设备维护方法，能够独立进行设备维护。

(4) 熟练掌握设备安装和调试的操作技巧，能够独立进行设备调试。

(5) 在团队项目中表现出良好的沟通和协作能力。

5. 实习心得体会通过这次实习，我对电力设备制造和调试的流程有了更深入的了解。

我以前只是在课本上学习相关理论知识，但在实际操作中，才真正体会到了其中的复杂性和细节之处。

我学习了使用各类设备检测和维护工具的方法，能够独立进行设备检测和维护，这对我今后的工作将大有帮助。

在团队项目中，我锻炼了与他人合作的能力，学会了与人沟通，遇到困难时能够相互帮助。

此外，我还体会到了电气工程及其自动化专业的重要性，电力设备的制造和调试对社会的发展具有重要意义。

通过这次实习，我更加坚定了我从事电气工程工作的决心。

总结：通过这次实习，我不仅学到了知识，更学到了实践经验。

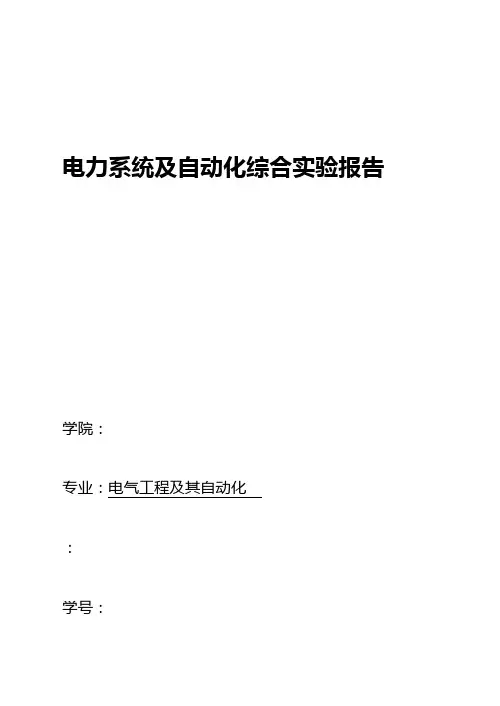

电力系统及自动化综合实验报告学院：专业：电气工程及其自动化：学号：第三章一机—无穷大系统稳态运行方式实验一、实验目的1．了解和掌握对称稳定情况下，输电系统的各种运行状态与运行参数的数值变化围；2．了解和掌握输电系统稳态不对称运行的条件；不对称度运行参数的影响；不对称运行对发电机的影响等。

二、原理与说明电力系统稳态对称和不对称运行分析，除了包含许多理论概念之外，还有一些重要的“数值概念”。

为一条不同电压等级的输电线路，在典型运行方式下，用相对值表示的电压损耗，电压降落等的数值围，是用于判断运行报表或监视控制系统测量值是否正确的参数依据。

因此，除了通过结合实际的问题，让学生掌握此类“数值概念”外，实验也是一条很好的、更为直观、易于形成深刻记忆的手段之一。

实验用一次系统接线图如图2所示。

图2 一次系统接线图本实验系统是一种物理模型。

原动机采用直流电动机来模拟，当然，它们的特性与大型原动机是不相似的。

原动机输出功率的大小，可通过给定直流电动机的电枢电压来调节。

实验系统用标准小型三相同步发电机来模拟电力系统的同步发电机，虽然其参数不能与大型发电机相似，但也可以看成是一种具有特殊参数的电力系统的发电机。

发电机的励磁系统可以用外加直流电源通过手动来调节，也可以切换到台上的微机励磁调节器来实现自动调节。

实验台的输电线路是用多个接成链型的电抗线圈来模拟，其电抗值满足相似条件。

“无穷大”母线就直接用实验室的交流电源，因为它是由实际电力系统供电的，因此，它基本上符合“无穷大”母线的条件。

为了进行测量，实验台设置了测量系统，以测量各种电量（电流、电压、功率、频率）。

为了测量发电机转子与系统的相对位置角（功率角），在发电机轴上装设了闪光测角装置。

此外，台上还设置了模拟短路故障等控制设备。

三、实验项目和方法1．单回路稳态对称运行实验在本章实验中，原动机采用手动模拟方式开机，励磁采用手动励磁方式，然后启机、建压、并网后调整发电机电压和原动机功率，使输电系统处于不同的运行状态（输送功率的大小，线路首、末端电压的差别等），观察记录线路首、末端的测量表计值及线路开关站的电压值，计算、分析、比较运行状态不同时，运行参数变化的特点及数值围，为电压损耗、电压降落、沿线电压变化、两端无功功率的方向（根据沿线电压大小比较判断）等。

电力系统及自动化综合实验报告学院：专业：电气工程及其自动化：学号：第三章一机—无穷大系统稳态运行方式实验一、实验目的1．了解和掌握对称稳定情况下，输电系统的各种运行状态与运行参数的数值变化围；2．了解和掌握输电系统稳态不对称运行的条件；不对称度运行参数的影响；不对称运行对发电机的影响等。

二、原理与说明电力系统稳态对称和不对称运行分析，除了包含许多理论概念之外，还有一些重要的“数值概念”。

为一条不同电压等级的输电线路，在典型运行方式下，用相对值表示的电压损耗，电压降落等的数值围，是用于判断运行报表或监视控制系统测量值是否正确的参数依据。

因此，除了通过结合实际的问题，让学生掌握此类“数值概念”外，实验也是一条很好的、更为直观、易于形成深刻记忆的手段之一。

实验用一次系统接线图如图2所示。

图2 一次系统接线图本实验系统是一种物理模型。

原动机采用直流电动机来模拟，当然，它们的特性与大型原动机是不相似的。

原动机输出功率的大小，可通过给定直流电动机的电枢电压来调节。

实验系统用标准小型三相同步发电机来模拟电力系统的同步发电机，虽然其参数不能与大型发电机相似，但也可以看成是一种具有特殊参数的电力系统的发电机。

发电机的励磁系统可以用外加直流电源通过手动来调节，也可以切换到台上的微机励磁调节器来实现自动调节。

实验台的输电线路是用多个接成链型的电抗线圈来模拟，其电抗值满足相似条件。

“无穷大”母线就直接用实验室的交流电源，因为它是由实际电力系统供电的，因此，它基本上符合“无穷大”母线的条件。

为了进行测量，实验台设置了测量系统，以测量各种电量（电流、电压、功率、频率）。

为了测量发电机转子与系统的相对位置角（功率角），在发电机轴上装设了闪光测角装置。

此外，台上还设置了模拟短路故障等控制设备。

三、实验项目和方法1．单回路稳态对称运行实验在本章实验中，原动机采用手动模拟方式开机，励磁采用手动励磁方式，然后启机、建压、并网后调整发电机电压和原动机功率，使输电系统处于不同的运行状态（输送功率的大小，线路首、末端电压的差别等），观察记录线路首、末端的测量表计值及线路开关站的电压值，计算、分析、比较运行状态不同时，运行参数变化的特点及数值围，为电压损耗、电压降落、沿线电压变化、两端无功功率的方向（根据沿线电压大小比较判断）等。

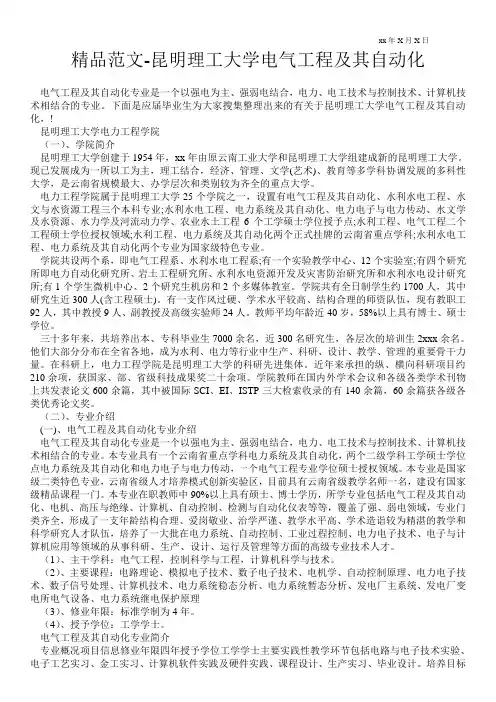

精品范文-昆明理工大学电气工程及其自动化电气工程及其自动化专业是一个以强电为主、强弱电结合，电力、电工技术与控制技术、计算机技术相结合的专业。

下面是应届毕业生为大家搜集整理出来的有关于昆明理工大学电气工程及其自动化，!昆明理工大学电力工程学院（一）、学院简介昆明理工大学创建于1954年，xx年由原云南工业大学和昆明理工大学组建成新的昆明理工大学。

现已发展成为一所以工为主，理工结合，经济、管理、文学(艺术)、教育等多学科协调发展的多科性大学，是云南省规模最大、办学层次和类别较为齐全的重点大学。

电力工程学院属于昆明理工大学25个学院之一，设置有电气工程及其自动化、水利水电工程、水文与水资源工程三个本科专业;水利水电工程、电力系统及其自动化、电力电子与电力传动、水文学及水资源、水力学及河流动力学、农业水土工程6个工学硕士学位授予点;水利工程、电气工程二个工程硕士学位授权领域;水利工程、电力系统及其自动化两个正式挂牌的云南省重点学科;水利水电工程、电力系统及其自动化两个专业为国家级特色专业。

学院共设两个系，即电气工程系、水利水电工程系;有一个实验教学中心、12个实验室;有四个研究所即电力自动化研究所、岩土工程研究所、水利水电资源开发及灾害防治研究所和水利水电设计研究所;有1个学生微机中心、2个研究生机房和2个多媒体教室。

学院共有全日制学生约1700人，其中研究生近300人(含工程硕士)。

有一支作风过硬、学术水平较高、结构合理的师资队伍，现有教职工92人，其中教授9人、副教授及高级实验师24人。

教师平均年龄近40岁，58%以上具有博士、硕士学位。

三十多年来，共培养出本、专科毕业生7000余名，近300名研究生，各层次的培训生2xxx余名。

他们大部分分布在全省各地，成为水利、电力等行业中生产、科研、设计、教学、管理的重要骨干力量。

在科研上，电力工程学院是昆明理工大学的科研先进集体。

近年来承担的纵、横向科研项目约210余项，获国家、部、省级科技成果奖二十余项。

实验二：同步发电机综合实验三相同步发电机并网运行一、 实验目的1、学习三相同步发电机投入并网运行的法。

2、测试三相同步发电机并网运行条件不满足时的冲击电流。

3、研究三相同步发电机并网运行时的静态稳定性。

4、测试三相同步发电机突然短路时的短路电流。

二、 实验原理1. 同步发电机的并网运行发电机与电网是否符合下列条件：a 、双应有相同的相序；b 、双应有相同的电压；c 、双应有相同或接近相同的频率；d 、双应有相同的电压初相位。

在实际并网中，这些条件并不要求完全达到，只要在一定的误差围之就可以进行并网，比如转速（频率）相差约 （2%～5%）。

总之，在并车的时候必须避免产生巨大的冲击电流，以防止同步电机损坏，避免电力系统受到重的干扰。

2. 同步发电机的静态稳定性发电机输出的电磁功率与功角的关系为：δδsin sin max 0P X U E P se ==静态稳定的条件用数学表达为0>∆∆δM P ,我们称δ∆∆M P 为比整步功率, 又称为整补功率系数, 其大小可以说明发电机维护同步运行的能力，既说明静态稳定的程度，用 P ss 表示。

δδcos 0sm SS x U E d dP P == δ角越小， P ss 数值越大，发电机越稳定。

由δd dP E 和P E 可知，当δ小于90°时，δd dP E 为正值，在这个围发电机的运行是稳定的，但当δ愈接近 90°，其值愈小，稳定的程度越低。

当δ等于 90°时，是稳定和不稳定的分界点，称为静态稳定极限。

在所讨论的简单系统情况下，静态稳定极限所对应的功角正好与最大功率或称功率极限的功角一致。

对应的o 90=δ时达到静态稳定功率极限。

为了安全可靠，极限功率应该比额定功率大一定的倍数，即发电机的额定运行点都远低于稳定极限，以保持有足够的静稳定储备。

P em 与 P en 之比称为静过载能力K m ，即：nn d d en em m X U E X U E P P K δδsin 1sin /00=== 一般要求 K m >1.7，也可以说发电机带额定有功负荷运行时静态稳定储备应该在 70%以上，因此额定功角n δ一般应该是 30°左右。

一、实训目的随着我国经济的快速发展和科技的不断进步，电气自动化技术已经成为现代社会生产、管理、生活等领域的重要支撑。

为了提高学生的实践能力和综合素质，昆明理工大学特组织电气自动化专业学生进行为期两周的实训。

本次实训旨在通过实际操作和理论学习，使学生掌握电气自动化技术的基本原理、应用方法和实践技能，为今后从事相关工作打下坚实基础。

二、实训内容1. 电气设备认识与操作- 认识和了解电气设备的种类、结构、原理和用途。

- 学习电气设备的操作方法，包括开关、按钮、指示灯等基本操作。

- 通过实际操作，掌握电气设备的调试和维护方法。

2. 电气控制原理与应用- 学习电气控制的基本原理，包括继电器控制、可编程逻辑控制器（PLC）控制等。

- 研究电气控制电路的设计方法，包括电路图绘制、元件选择、电路安装等。

- 通过实验，掌握电气控制电路的调试和故障排除方法。

3. PLC编程与调试- 学习PLC编程语言和编程方法，包括梯形图、语句表等。

- 通过实际编程，掌握PLC程序的编写、调试和优化方法。

- 研究PLC在工业自动化领域的应用，如自动化生产线、机器人控制等。

4. 传感器应用与测量- 学习传感器的种类、原理和特性，包括温度、压力、流量等传感器。

- 研究传感器的应用方法，包括信号采集、处理和传输等。

- 通过实验，掌握传感器的安装、调试和测量方法。

5. 电气自动化系统设计- 学习电气自动化系统的设计方法，包括系统分析、方案设计、设备选型等。

- 通过实际设计，掌握电气自动化系统的方案设计和设备选型方法。

- 研究电气自动化系统的调试和运行维护方法。

三、实训过程1. 理论讲解与实操演示- 实训教师首先进行理论讲解，介绍电气自动化技术的基本原理、应用方法和实践技能。

- 接着进行实操演示，展示电气设备的操作、调试和维护方法。

2. 分组实验与操作- 学生按照实训内容进行分组，每组由一名教师负责指导。

- 学生在教师的指导下，进行电气设备的操作、调试和维护实验。

昆明理工大学电子实习报告实习题目：带充电功能的可调直流稳压电源排版及MF47型万用表制作学院：机电工程学院班级：2009级工业工程专业姓名：李鹏飞学号：200910303132学期：10—11学年短前学期时间：2011年6月27日—7月8日目录一、实习目的 (1)二、实习内容 (1)三、实习过程 (1)1、MF47型万用电表的安装及调试 (1)2、带充电功能的可调直流稳压电源的排版 (3)3、函数信号发生器的仿真 (7)四、问题解决及最终完成情况 (11)五、实习心得 (12)一、实习目的通过对实际应用电路的制作，培养学生基本的实验制作技能，训练其实践动手能力，启发学生在实践活动中的工程意识。

1、掌握电阻、电容、二极管等电子元件的识别方法、万用表的组装及焊接的基本方法和技巧。

2、了解带充电功能的可调直流稳压电源的基本原理。

3、学会绘制电路原理图和印刷电路板图的基本方法和技巧。

4、增强同学们的动手能力。

5、掌握理论知识与实际相结合的方法与技巧。

6、让同学更加明确所学知识的用途及实际应用。

7、激发同学们对知识学习的积极性。

二、实习内容1、带充电功能的可调直流稳压电源的排版2、万用电表的焊接、安装及调试3、函数信号发生器的仿真三、实习过程1、MF47型万用电表的安装及调试1.MF47型万用表安装步骤1.1清点材料1.2二极管、电容、电阻的认识1.3焊接前的准备工作1.4元器件的焊接与安装1.5机械部件的安装调整1.6万用表故障的排除1.7万用表的使用2.把万用表所需要的电阻.可调电阻.二极管、保险丝夹.电容.保险丝、连接线、短接线等器材按照规定的位置摆放在电路板上，对照图纸插放元器件，用万用表校验，检查每个元器件插放是否正确、整齐，二极管、电解电容极性是否正确，电阻读数的方向是否一致，全部合格后方可进行元器件的焊接。

并且在焊的途中，应该注意一些基本问题，例如锡焊不能太多，形状要美光，不能烫坏电路板。

焊好后，如下图：2、带充电功能的可调直流稳压电源的排版电路原理图如下图1所示，电压调节主要由LM317完成。

实验二、同步发电机综合实验三相同步发电机并网运行一、实验目的1、学习三相同步发电机投入并网运行的方法2、测试三相同步发电机并网运行条件不满足时的冲击电流3、研究三相同步发电机并网运行时的静态稳定性4、测试三相同步发电机突然短路时的短路电流二、实验原理1、同步发电机并网运行a、双方应有相同的相序b、双方应有相同的电压c、双方应有相同的或接近的频率d、双方应有相同的电压初相位所以，在并网之前用电压表来测得汇流排的电压和正待并列的发电机的端电压的差值，其值大小反应了两端的电压差。

调节发电机的励磁电流，使双方的电压相等。

其次，调节原动机的输入的机械功率的大小，就可使发电机的频率和电网的频率达到一致。

相序的统一，一号发电机可以用调整电网的相角来完成，二号的相序通过调节发电机原动机的机械功率来一致。

2、同步电机的静态稳定性所谓同步发电机的静态稳定性指发电机在某个运行下，突然受到小干扰，能恢复原来的运行状态。

发电机能否保持同步运行的能力（静态稳定性），决定于发电机离开同步速度时，功角的变化所引起的电磁功率增量对转子的作用。

当功角增大时，电磁功率增量大于零，功角减小时，电磁功率增量小于零。

这样，就可以保持其以同步转速运行。

3、同步电机突然短路短路前电路处于稳态，当在某点发生三相短路，整个电路将分成两个独立的回路，与电源连接的回路会达到新的稳态值，另一部分电流将会逐步衰减到零。

即为突然短路。

4、短路冲击电流短路电流最大可能的瞬时值称为冲击电流，主要用来校验电气设备的电动力稳定度。

三、实验线路四、实验结果及分析1、在短路器断开的情况下，测出电网和发电机的电压波形并找到并网条件满足的点，确定并网的时间，进行并网实验，测试并网时的冲击电流原动机的输入参数并网时的波形及冲击电流的波形分析：由实验结果可以得到，满足并联条件的点为（0，0.083 ）（0,0.93）；并网的时间为t=5.14s;并网试验后的最大冲击电流约为6000A.平稳后的电流仅为650A左右。

电力系统自动化实验报告学院：专业：电气工程及其自动化班级：电气一班指导老师：学生：学号：实验一励磁控制方式及其相互切换实验一、实验目的1．加深理解同步发电机励磁调节原理和励磁控制系统的基本任务；2．了解自并励励磁方式和它励励磁方式的特点；3．熟悉三相全控桥整流、逆变的工作波形；观察触发脉冲及其相位移动；4．了解微机励磁调节器的基本控制方式。

二、原理与说明同步发电机的励磁系统由励磁功率单元和励磁调节器两部分组成，它们和同步发电机结合在一起就构成一个闭环反馈控制系统，称为励磁控制系统。

励磁控制系统的三大基本任务是：稳定电压，合理分配无功功率和提高电力系统稳定性。

实验用的励磁控制系统示意图如图1所示。

可供选择的励磁方式有两种：自并励和它励。

图1 励磁控制系统示意图三、实验项目和方法（一）不同α角（控制角）对应的励磁电压波形观测（二）控制方式及其相互切换1．恒U G=400V表2-250G±5Hz范围内变化时，励磁调节器可将发电机电压恒定在400±2V的范围内，即实现了恒U G=400V的功能，满足要求。

2．恒IL=2A选择它励恒I L方式，开机建压不并网，改变机组转速45Hz～55Hz，记录频率与发电机电压、励磁电流、控制角α的关系数据。

50±5Hz 范围内变化时，励磁调节器可将励磁电流恒定在2±0.01A的范围内，即实现了恒IL=2A 的功能，故认为满足要求。

⒊恒Ug=3V5Hz范围内变化时，励磁调节器可将给定电压恒定在3±0.015V的范围内，即实现了恒Ug=3V的功能，故认为满足要求。

⒋恒Q=0.569Kvar410V范围内变化时，励磁调节器可将无功功率Q恒定在0.569±0.034 KVA的范围内，即实现了恒Q=0.569Kvar的功能，故认为满足要求。

4．恒Q方式表2-6注意：5．负荷调节表：控制回路工作正常，符合设计要求。

调节调速器的增速减速按钮，可以调节发电机输出有功功率，调节励磁调节器的增磁减磁按钮，可以调节发电机输出无功功率。

电力系统及自动化综合实验报告学院：专业：电气工程及其自动化姓名：学号：第三章一机—无穷大系统稳态运行方式实验一、实验目的1．了解和掌握对称稳定情况下，输电系统的各种运行状态与运行参数的数值变化范围；2．了解和掌握输电系统稳态不对称运行的条件；不对称度运行参数的影响；不对称运行对发电机的影响等。

二、原理与说明电力系统稳态对称和不对称运行分析，除了包含许多理论概念之外，还有一些重要的“数值概念”。

为一条不同电压等级的输电线路，在典型运行方式下，用相对值表示的电压损耗，电压降落等的数值范围，是用于判断运行报表或监视控制系统测量值是否正确的参数依据。

因此，除了通过结合实际的问题，让学生掌握此类“数值概念”外，实验也是一条很好的、更为直观、易于形成深刻记忆的手段之一。

实验用一次系统接线图如图2所示。

图2 一次系统接线图本实验系统是一种物理模型。

原动机采用直流电动机来模拟，当然，它们的特性与大型原动机是不相似的。

原动机输出功率的大小，可通过给定直流电动机的电枢电压来调节。

实验系统用标准小型三相同步发电机来模拟电力系统的同步发电机，虽然其参数不能与大型发电机相似，但也可以看成是一种具有特殊参数的电力系统的发电机。

发电机的励磁系统可以用外加直流电源通过手动来调节，也可以切换到台上的微机励磁调节器来实现自动调节。

实验台的输电线路是用多个接成链型的电抗线圈来模拟，其电抗值满足相似条件。

“无穷大”母线就直接用实验室的交流电源，因为它是由实际电力系统供电的，因此，它基本上符合“无穷大”母线的条件。

为了进行测量，实验台设置了测量系统，以测量各种电量（电流、电压、功率、频率）。

为了测量发电机转子与系统的相对位置角（功率角），在发电机轴上装设了闪光测角装置。

此外，台上还设置了模拟短路故障等控制设备。

三、实验项目和方法1．单回路稳态对称运行实验在本章实验中，原动机采用手动模拟方式开机，励磁采用手动励磁方式，然后启机、建压、并网后调整发电机电压和原动机功率，使输电系统处于不同的运行状态（输送功率的大小，线路首、末端电压的差别等），观察记录线路首、末端的测量表计值及线路开关站的电压值，计算、分析、比较运行状态不同时，运行参数变化的特点及数值范围，为电压损耗、电压降落、沿线电压变化、两端无功功率的方向（根据沿线电压大小比较判断）等。
