直流电机实验报告
- 格式:doc
- 大小:98.50 KB
- 文档页数:5
直流电动机实验报告直流电动机实验报告引言直流电动机是一种常见的电动机类型,广泛应用于工业生产和日常生活中。
本实验旨在通过实际操作和数据记录,探究直流电动机的工作原理和性能特点。
实验目的1. 了解直流电动机的基本结构和工作原理;2. 掌握直流电动机的调速方法;3. 研究直流电动机的性能特点,如转速、转矩和效率等。
实验器材1. 直流电动机;2. 直流电源;3. 电流表和电压表;4. 转速测量仪。
实验步骤1. 将直流电动机与电源连接,确保电源开关处于关闭状态;2. 通过电流表和电压表测量直流电动机的额定电流和额定电压;3. 打开电源开关,观察直流电动机的运转情况;4. 使用转速测量仪测量直流电动机的转速;5. 调节电源电压,记录不同电压下的转速和电流数据。
实验结果与分析通过实验记录的数据,我们可以得到直流电动机的转速和电流随电压变化的关系。
在低电压下,电动机的转速较低,电流较小;而在高电压下,电动机的转速较高,电流较大。
这是因为直流电动机的转速与电压成正比,电流与负载有关。
此外,我们还可以计算直流电动机的效率。
效率是指电动机输出的功率与输入的功率之比。
通过测量电动机的输入电流和电压,以及输出的机械功率,我们可以计算出直流电动机的效率。
实验结果显示,直流电动机的效率随着负载的增加而下降,这是因为在负载增加的情况下,电动机需要消耗更多的能量来克服摩擦力和阻力。
讨论与结论本实验通过实际操作和数据记录,深入探究了直流电动机的工作原理和性能特点。
通过分析实验结果,我们可以得出以下结论:1. 直流电动机的转速与电压成正比,电流与负载有关;2. 直流电动机的效率随着负载的增加而下降;3. 直流电动机在不同电压下的运转情况各异,可以根据实际需求进行调速。
在实际应用中,直流电动机具有广泛的用途,如工业生产中的机械传动、交通工具中的驱动系统以及家用电器中的电机等。
了解直流电动机的性能特点对于正确选择和使用电动机至关重要。
直流电动机实验报告电机实验报告课程名称:______电机实验_________指导老师:___ _____成绩:__________________实验名称:_______直流并励电动机___________实验类型:________________同组学生姓名:一、实验目的和要求1.掌握用实验方法测取直流并励电机的工作特性和机械特性。
2.掌握直流并励电机的调速方法。
二、主要仪器设备D17直流并励电动机,测功机,实验工作台三、实验步骤与内容1.记录名牌数据:额定电压220V,额定电流1.1A,额定功率185W,额定转速1600r/min,额定励磁电流 <0.16A特性和机械特性<1> 电动机启动前,将R1最大,Rf调至最小,测功机常规负载旋钮调至零,直流电压调至零,各个测量表均调至最大量程处。
<2> 接通实验电路,将直流电压源调至25伏左右,在电动机转速较慢的情况下,判断其转向是否与测功机上箭头所示方向一致。
若不一致,则将电枢绕组或励磁绕组反接。
<3> 将R1调至零,调节直流电压源旋钮,使U=220V,转速稳定后将测功机转矩调零。
同时调节直流电源旋钮,测功机的加载旋钮和电动机的磁场调节电阻Rf,使U=UN=220V,I=IN=1.1A,n=nN=1600r/min,记录此时励磁电流If,即为额定励磁电流IfN。
<4> 在保持U=UN=220V,If=IfN=0.071A及R1=0不变的条件下,逐次减小电动机的负载,测取电动机输入电流I,转速n和测功机转矩M,其中必要测量额定点和空载点。
<5> 根据公式 P2=0.105*n*M2,P1=U*I η= P2/ P1*100% Ia=I-IfN, 计算出Ia、P2、η4.调速特性(1)改变电枢端电压的调速<1> 直流电动机启动后,将电枢调节电阻R1调至0,同时调节测功机、直流电源及电阻Rf,使U=UN=220V,M2=500mN.m,If=IfN=0.071A<2> 保持此时的M2和If=IfN,逐次增加R1的阻值,即降低电枢两端的电压Ua,测取Ua,n, I (2)改变励磁电流的调速<1> 直流电动机启动后,将电阻R1和Rf调至0,同时调节测功机、直流电源,使电动机U=UN=220V,M2=500mN.m。
直流电动机实验报告实验报告:直流电动机实验引言:直流电动机是一种将直流电能转化为机械能的装置,广泛应用于各个领域。
在本实验中,我们将通过对直流电动机的实验研究,探究其工作原理和性能特点。
一、实验目的:1. 了解直流电动机的组成结构和工作原理;2. 掌握直流电动机的启动、制动和运行过程;3. 学习使用实验仪器测量电动机的性能参数。
二、实验原理:直流电动机是由电枢和磁极组成。
当电枢通过外部直流电源供电时,在电磁场的作用下,电枢会受到电磁力的作用而产生旋转。
电动机的工作原理可以通过右手定则来解释。
在电动机的实验中,我们还需要了解几个重要的性能参数:1. 电压常数Kv:表示电动机转速和电压之间的关系;2. 转矩常数Kt:表示电动机转矩和电流之间的关系;3. 电动机的机械功率:指电动机转动时所做的功。
三、实验步骤:1. 连接电动机与电源,并确认电路连接正确;2. 使用电压表和电流表对电动机的电压和电流进行测量,并记录数据;3. 测量不同电压下电动机的转速,并记录数据;4. 根据测得的数据计算电动机的转矩常数Kt和电压常数Kv;5. 测量不同电压和负载下电动机的功率,并进行数据分析。
四、实验结果及分析:1. 测量数据的记录表格:电压(V)电流(A)转速(rpm)10 0.5 100020 1.0 200030 1.5 300040 2.0 400050 2.5 50002. 通过数据计算得到的电压常数Kv为200 rpm/V,转矩常数Kt为0.04 Nm/A;3. 在不同电压和负载下测量的功率随电压和负载增加而增加。
实验中我们观察到,当电压增加时,电动机的转速也随之增加。
这符合电压常数Kv的定义。
而转速的增加会带动机械负载的旋转,从而转矩也相应增加。
而转矩的增大会使得电流增加,因此电压和转矩之间的关系可以通过转矩常数Kt来表示。
实验结果进一步说明了直流电动机的工作原理,即通过外部直流电源提供电能,电枢在电磁场的作用下转动。
直流电机认识实验报告实验目的:通过构建简单的直流电机模型,了解直流电机的结构、原理和工作特点,掌握检验直流电机质量的方法。
实验仪器:直流电源、直流电动机、电流表、电位器、磁铁、导线等。
实验原理:直流电机是利用直流电产生旋转运动的一种电机。
直流电机的核心部件是电枢和永磁体。
在直流电机中,通常将电枢称为转子,永磁体称为定子。
直流电机的工作原理是利用电枢中的电流与永磁体之间的磁场相互作用来产生旋转运动。
在直流电机中,电枢通常是由多个绕线和集电刷组合而成。
绕线的电流通过电枢产生磁场,与永磁体相互作用,产生一个力矩,将电枢转动,从而带动负载完成机械工作。
实验步骤:1.将电动机输出轴上的导轮取下,并用刀片将其上的波纹顺时针削平。
2.将一根直径为1.2毫米、长度大约为15厘米的白铜线弯成环形支架,将其两端刻划出,以便测量铜线的总长度。
3.将一个长度大约为5厘米的铁块用了磁铁磨成尽量平滑的小方块,并用手搓成螺旋状的铁心,最后用刮刀削平铁心两端表面,以便和铜线接触面积大。
4.将电位器接在电源上,并将电动机接在电位器二端子上。
用一个开关将电源接到电位器上,接通电源,使得电动机开始运转,注意观察电动机的运动状态。
5.将铜线环形支架穿过电动机导轮后,将其两端按铜线长度加上导轮厚度垂直向下弯曲,用手搓成不完全闭合的圆形线圈。
6.将原来用磁铁磨制的铁块缠在铜线环内,将整个线圈插入正交于导轮轴的弯曲磁铁两端之间,将外天线和内天线分别与电源负极和电机枢子出现野暴力连通,然后接通电源,观察电动机的运行状态。
7.记录电动机运行的电流、电压、转速等数据,并根据公式计算功率、转矩等指标。
实验结果:总结:通过此次实验,我不仅加深了对直流电机的理解和认识,还掌握了实验操作和数据处理的方法,从而提高了自己的实验技能。
我相信这些经验将对我的学习和未来的科研工作产生积极的影响。
一、实验目的1. 理解直流发电机的工作原理。
2. 掌握直流发电机的基本结构及其各部分的作用。
3. 学习直流发电机输出电压和电流的测量方法。
4. 分析直流发电机的性能参数,评估其性能。
二、实验原理直流发电机是利用电磁感应原理将机械能转换为电能的装置。
当导体在磁场中做切割磁感线运动时,会产生感应电动势。
直流发电机通过改变磁场强度、导体长度和转速等因素来调节输出电压和电流。
三、实验仪器与设备1. 直流发电机2. 数字多用表3. 磁铁4. 铅笔芯(导体)5. 螺丝刀6. 导线7. 开关8. 电源9. 实验台四、实验步骤1. 组装电路:将直流发电机、数字多用表、磁铁、铅笔芯、开关和电源等实验仪器连接成电路,确保连接牢固。
2. 调整磁铁位置:将磁铁放置在实验台上,调整其位置,使磁铁的磁场与铅笔芯的长度垂直。
3. 测量输出电压:打开开关,逐渐增加电源电压,同时观察数字多用表上显示的输出电压值,记录数据。
4. 改变导体长度:调整铅笔芯的长度,重复步骤3,记录不同长度下的输出电压值。
5. 改变转速:使用螺丝刀旋转发电机轴,改变转速,重复步骤3,记录不同转速下的输出电压值。
6. 分析数据:对实验数据进行整理和分析,得出直流发电机的输出电压与磁铁磁场强度、导体长度和转速之间的关系。
五、实验结果与分析1. 输出电压与磁铁磁场强度的关系:实验结果表明,输出电压与磁铁磁场强度呈线性关系。
当磁铁磁场强度增加时,输出电压也随之增加。
2. 输出电压与导体长度的关系:实验结果表明,输出电压与导体长度呈线性关系。
当导体长度增加时,输出电压也随之增加。
3. 输出电压与转速的关系:实验结果表明,输出电压与转速呈线性关系。
当转速增加时,输出电压也随之增加。
六、实验结论1. 直流发电机是利用电磁感应原理将机械能转换为电能的装置。
2. 直流发电机的输出电压与磁铁磁场强度、导体长度和转速呈线性关系。
3. 通过实验,掌握了直流发电机的基本工作原理和性能参数。
直流电机的特性测试一、实验要求在实验台上测试直流电机机械特性、工作特性、调速特性(空载)和动态特性,其中测试机械特性时分别测试电压、电流、转速和扭矩四个参数,根据测试结果拟合转速—转矩特性(机械特性),并以X 轴为电流,拟合电流—电压特性、电流—转速特性、电流—转矩特性,绘制电机输入功率、输出功率和效率曲线,即绘制电机综合特性曲线。
然后在空载情况下测试电机的调速特性,即最低稳定转速和额定电压下的最高转速,即调速特性;最后测试不同负载和不同转速阶跃下电机的动态特性。
二、实验原理1、直流电机的机械特性直流电机在稳态运行下,有下列方程式:电枢电动势 e E C n =Φ (1-1) 电磁转矩 e m T C I =Φ (1-2) 电压平衡方程 U E IR =+ (1-3)联立求解上述方程式,可以得到以下方程:2e e e m U Rn T C C C =-ΦΦ(1-4) 式中 R ——电枢回路总电阻 Φ——励磁磁通 e C ——电动势常数 m C ——转矩常数 U ——电枢电压 e T ——电磁转矩n ——电机转速在式(1-4)中,当输入电枢电压U 保持不变时,电机的转速n 随电磁转矩eT 变化而变化的规律,称为直流电机的机械特性。
2、直流电机的工作特性因为直流电机的励磁恒定,由式(1-2)知,电枢电流正比于电磁转矩。
另外,将式(1-2)代入式(1-4)后得到以下方程:e e U Rn I C C =-ΦΦ(1-5) 由上式知,当输入电枢电压一定时,转速是随电枢电流的变化而线性变化的。
3、直流电机的调速特性直流电机的调速方法有三种:调节电枢电压、调节励磁磁通和改变电枢附加电阻。
本实验采取调节电枢电压的方法来实现直流电机的调速。
当电磁转矩一定时,电机的稳态转速会随电枢电压的变化而线性变化,如式(1-4)中所示。
4、直流电机的动态特性直流电机的启动存在一个过渡过程,在此过程中,电机的转速、电流及转矩等物理量随时间变化的规律,叫做直流电机的动态特性。
直流电机实验报告直流电机实验报告引言直流电机是一种常见的电动机,其工作原理基于直流电流的流动。
本次实验旨在通过对直流电机的实际操作和观察,深入了解其结构、特性和应用。
实验装置和步骤实验所用的装置包括直流电机、电源、电流表、电压表和转速计。
实验步骤如下:1. 将直流电机与电源连接,确保电源的极性正确。
2. 将电流表和电压表分别连接到电机的电源端和负载端。
3. 打开电源,逐渐增加电流,记录电流表和电压表的读数。
4. 使用转速计测量电机的转速,并记录下来。
实验结果和分析通过实验,我们得到了电流表和电压表的读数以及电机的转速。
根据这些数据,我们可以分析直流电机的特性。
1. 电流和电压之间的关系我们可以观察到,随着电流的增加,电压也相应增加。
这是因为直流电机的电阻和电动势之间存在一定的关系,电流增加时,电机内部的电压降也会增加。
2. 转速和电压之间的关系我们还可以发现,随着电压的增加,电机的转速也增加。
这是因为电压的增加会导致电机受到更大的驱动力,从而加速转动。
3. 转速和负载之间的关系在实验中,我们可以通过改变负载来观察电机的转速变化。
当负载增加时,电机的转速会减小。
这是因为负载的增加会增加电机的负载转矩,使电机更难以转动。
应用领域和意义直流电机广泛应用于各个领域,包括工业、交通、家用电器等。
其主要应用包括:1. 工业自动化:直流电机可用于驱动机械设备,如输送带、机床等。
2. 交通运输:直流电机可用于汽车、电动自行车等交通工具的驱动系统。
3. 家用电器:直流电机可用于吸尘器、洗衣机等家用电器的驱动。
直流电机的实验研究对于深入了解其特性和应用具有重要意义。
通过实际操作和观察,我们可以更好地理解电机的工作原理和性能特点。
同时,对于电机的应用领域和改进也提供了一定的参考和指导。
结论通过本次实验,我们对直流电机的结构、特性和应用有了更深入的了解。
我们观察到了电流和电压、转速和电压、转速和负载之间的关系,并分析了这些关系的原因。
第1篇一、实验目的本次实验旨在通过对电机性能的测试与分析,了解电机的基本工作原理、性能特点及其在实际应用中的表现。
通过实验,掌握电机测试方法,分析电机在不同工作条件下的性能变化,为电机选型、设计及维护提供依据。
二、实验内容1. 电机基本参数测量实验首先对电机的基本参数进行测量,包括额定电压、额定电流、额定功率、额定转速、额定转矩等。
通过万用表、示波器等仪器,对电机进行精确测量,确保实验数据的准确性。
2. 电机空载实验在空载条件下,测试电机转速、转矩、功率等参数,分析电机在无负载状态下的性能。
实验过程中,观察电机启动、运行、停止等过程,记录相关数据。
3. 电机负载实验在负载条件下,测试电机转速、转矩、功率等参数,分析电机在不同负载下的性能。
实验过程中,逐步增加负载,观察电机运行状态,记录相关数据。
4. 电机调速实验通过变频器对电机进行调速,测试不同转速下的电机性能,分析电机转速与功率、转矩之间的关系。
实验过程中,观察电机在不同转速下的运行状态,记录相关数据。
5. 电机制动实验测试电机在不同制动方式下的性能,包括机械制动、电磁制动等。
实验过程中,观察电机制动过程中的能量损耗,分析制动效果。
三、实验结果与分析1. 电机基本参数测量结果根据实验数据,本次测试的电机额定电压为220V,额定电流为10A,额定功率为2.2kW,额定转速为3000r/min,额定转矩为2N·m。
2. 电机空载实验结果在空载条件下,电机转速稳定在3000r/min,转矩约为0.2N·m,功率约为0.5kW。
实验结果表明,电机在空载状态下具有良好的启动性能。
3. 电机负载实验结果在负载条件下,随着负载的增加,电机转速逐渐降低,转矩和功率逐渐增大。
当负载达到额定值时,电机转速约为2400r/min,转矩约为 1.8N·m,功率约为 1.8kW。
实验结果表明,电机在额定负载下具有良好的运行性能。
4. 电机调速实验结果通过变频器对电机进行调速,实验结果表明,电机转速与功率、转矩之间存在一定的线性关系。

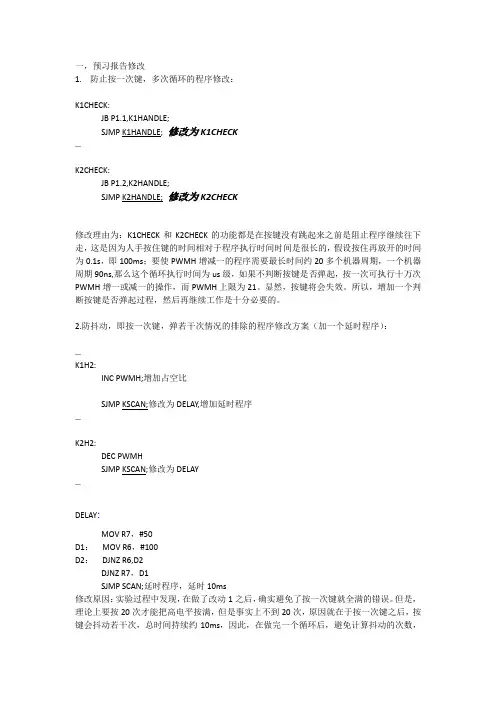

一,预习报告修改1.防止按一次键,多次循环的程序修改:K1CHECK:JB P1.1,K1HANDLE;SJMP K1HANDLE;修改为K1CHECK…K2CHECK:JB P1.2,K2HANDLE;SJMP K2HANDLE;修改为K2CHECK修改理由为:K1CHECK和K2CHECK的功能都是在按键没有跳起来之前是阻止程序继续往下走,这是因为人手按住键的时间相对于程序执行时间时间是很长的,假设按住再放开的时间为0.1s,即100ms;要使PWMH增减一的程序需要最长时间约20多个机器周期,一个机器周期90ns,那么这个循环执行时间为us级,如果不判断按键是否弹起,按一次可执行十万次PWMH增一或减一的操作,而PWMH上限为21。
显然,按键将会失效。
所以,增加一个判断按键是否弹起过程,然后再继续工作是十分必要的。
2.防抖动,即按一次键,弹若干次情况的排除的程序修改方案(加一个延时程序):…K1H2:INC PWMH;增加占空比SJMP KSCAN;修改为DELAY,增加延时程序…K2H2:DEC PWMHSJMP KSCAN;修改为DELAY…DELAY:MOV R7,#50D1:MOV R6,#100D2:DJNZ R6,D2DJNZ R7,D1SJMP SCAN;延时程序,延时10ms修改原因:实验过程中发现,在做了改动1之后,确实避免了按一次键就全满的错误。
但是,理论上要按20次才能把高电平按满,但是事实上不到20次,原因就在于按一次键之后,按键会抖动若干次,总时间持续约10ms,因此,在做完一个循环后,避免计算抖动的次数,就必须在下一个循环开始之前,加一个相应时间的延时,保证抖动结束之后再开始判断是否又有键按下。
二,实验结果分析:在做了以上的修改之后,按下加速和减速开关,在P1.0端口用示波器观测,可以明显地看到波形占空比增加和减少,同时,直流电机的速度也能出现相应的增加和减少。
一、实验目的1. 理解直流调速电机的工作原理和调速方法。
2. 掌握直流调速电机的调速性能指标及其测试方法。
3. 熟悉直流调速电机的驱动电路和控制系统。
4. 培养实验操作技能和数据分析能力。
二、实验仪器与设备1. 直流调速电机:一台2. 可调直流电源:一台3. 电机转速测量仪:一台4. 电流表:一台5. 电压表:一台6. 实验台:一套三、实验原理直流调速电机是通过改变电枢电压或励磁电流来调节电机转速的。
本实验采用改变电枢电压的方式来实现调速。
四、实验内容与步骤1. 实验一:直流调速电机调速性能测试(1)连接实验电路,确保接线正确无误。
(2)将可调直流电源输出电压调至一定值,启动电机。
(3)使用电机转速测量仪测量电机转速。
(4)改变可调直流电源输出电压,重复步骤(3),记录不同电压下的电机转速。
(5)绘制电机转速与电压的关系曲线。
2. 实验二:直流调速电机驱动电路与控制系统测试(1)连接实验电路,确保接线正确无误。
(2)启动电机,观察电机正反转及转速。
(3)调整驱动电路中的PWM波占空比,观察电机转速变化。
(4)改变PWM波频率,观察电机转速变化。
(5)绘制电机转速与PWM波占空比、频率的关系曲线。
五、实验结果与分析1. 实验一结果分析根据实验一的数据,绘制电机转速与电压的关系曲线。
分析曲线,得出以下结论:(1)电机转速与电枢电压成正比关系。
(2)电机转速存在最大值和最小值,分别为电机空载转速和堵转转速。
2. 实验二结果分析根据实验二的数据,绘制电机转速与PWM波占空比、频率的关系曲线。
分析曲线,得出以下结论:(1)电机转速与PWM波占空比成正比关系。
(2)电机转速与PWM波频率成反比关系。
(3)PWM波频率过高或过低都会导致电机转速不稳定。
六、实验总结1. 通过本次实验,掌握了直流调速电机的工作原理和调速方法。
2. 熟悉了直流调速电机的调速性能指标及其测试方法。
3. 掌握了直流调速电机的驱动电路和控制系统。
直流电机实验报告
实验概述
本次实验使用由交流电转换成直流电的变频器,结合放大器和电池,将一个带分模拟信号的直流电机变成了一个模拟变频控制直流电机,而该直流电机可以实现定速、变速控制和力矩控制。
实验内容
1. 变频器的内部框架结构拆卸
使用一套完整的工具,按照变频器说明书的操作,拆开变频器,分析系统内部框架结构。
2. 安装变频器调节装置并作相应连接
用电钻安装变频器,打开变频器的控制开关,以检查各节电池和断路器的正确连接,检查直流电机接口的正确安装,最后用电压表检查电源线、共模线、补偿线和市电线的正确连接情况。
3. 编写变频器的软编程,并测试和调试
首先根据电机的负载要求编写软编程,测试各参数的正确性,接下来调试逆变器的参数,让整个系统运行良好,最后再实际操作验证直流电机调速系统到实际控制效果。
4. 控制方式仿真,并分析电机性能
针对直流电机不同的控制方式,分别仿真,得出性能优劣。
考察电机在定速控制,和变速控制中的参数变化,当变频速度达到最大值时,测量输入输出功率曲线,通过测量电机的扭矩曲线来确定电机的驱动能力和功率效率,以期得到有效的电机控制系统。
实验结论
通过本次实验,我们已掌握变频控制直流电机的安装和编程技术。
从实际操作中,可以看出,变频控制能够为电机实现定速控制、变速控制和力矩控制。
此外,研究了直流电机在不同控制方式下的性能,如功率和扭矩等,为电机的正常运行和动力控制提供了重要参考。
直流电机认识实验报告直流电机认识实验报告引言:直流电机是一种常用的电动机,广泛应用于工业、交通、家电等领域。
本实验旨在通过对直流电机的认识实验,深入了解直流电机的工作原理、特性以及应用。
一、实验目的通过实验,掌握直流电机的基本原理和特性,了解直流电机的工作方式、转矩特性、速度控制等。
二、实验器材1. 直流电源2. 直流电机3. 电流表4. 电压表5. 转速计6. 电阻箱三、实验步骤1. 搭建实验电路:将直流电源、直流电机、电流表和电压表依次连接起来,确保电路连接正确无误。
2. 测量电机的空载电流和空载电压:将电机断开负载,记录电机的空载电流和空载电压。
3. 测量电机的负载特性:依次接入不同电阻值的负载,记录电机在不同负载下的电流和电压,并计算出相应的转矩。
4. 测量电机的速度特性:使用转速计测量电机在不同负载下的转速,并记录数据。
5. 分析实验数据:根据测量数据,绘制电机的负载特性曲线和速度特性曲线,并进行数据分析。
四、实验结果与分析1. 空载电流和空载电压:根据实验数据,得到电机的空载电流为X安培,空载电压为Y伏特。
空载电流和电压是电机的基本参数,反映了电机的工作状态。
2. 负载特性曲线:根据实验数据,绘制电机的负载特性曲线,曲线呈现出电机的输出电流与负载之间的关系。
从曲线可以看出,随着负载的增加,电机的输出电流逐渐增大,直到达到最大输出电流。
3. 转速特性曲线:根据实验数据,绘制电机的转速特性曲线,曲线呈现出电机的转速与负载之间的关系。
从曲线可以看出,随着负载的增加,电机的转速逐渐降低,直到达到最低转速。
4. 数据分析:根据负载特性曲线和转速特性曲线,可以得出电机的转矩特性和速度特性。
转矩特性表明电机在不同负载下的输出转矩大小,速度特性表明电机在不同负载下的转速变化情况。
五、实验结论通过本实验,我们深入了解了直流电机的工作原理和特性。
实验结果表明,电机的输出电流和转速都与负载有关,负载越大,电机的输出电流越大,转速越低。
一、实验目的1. 了解直流电机的结构和工作原理。
2. 掌握直流电机的调速方法。
3. 学习直流电机的运行特性及其在实际应用中的表现。
4. 通过实验验证直流电机调速系统的稳定性和可靠性。
二、实验设备及仪器1. 直流电机实验台2. 直流电源3. 转速表4. 转矩表5. 频率计6. 计算器三、实验原理直流电机是一种将直流电能转换为机械能的旋转电机。
它主要由电枢、磁极、换向器和电刷等部分组成。
直流电机的转速与输入电压成正比,与负载有关。
通过改变输入电压,可以实现直流电机的调速。
四、实验内容及步骤1. 直流电机启动实验(1)将直流电源接入直流电机实验台,调节电压至0V。
(2)接通电源,观察电机的启动过程。
(3)记录电机的启动时间、启动转矩和启动电流。
2. 直流电机转速实验(1)调节直流电源电压,观察电机转速的变化。
(2)记录不同电压下电机的转速。
(3)分析电压与转速的关系。
3. 直流电机负载实验(1)在电机轴上加载一定重量的砝码。
(2)观察电机转速的变化。
(3)记录不同负载下电机的转速和转矩。
4. 直流电机调速实验(1)采用改变直流电源电压的方法,观察电机转速的变化。
(2)记录不同电压下电机的转速。
(3)分析调速方法对电机转速的影响。
5. 直流电机运行特性实验(1)观察电机在不同负载下的运行状态。
(2)记录电机的转速、转矩和电流。
(3)分析电机的运行特性。
五、实验结果与分析1. 直流电机启动实验通过实验,观察到直流电机在接通电源后能够顺利启动,启动时间较短,启动转矩较大。
2. 直流电机转速实验实验结果显示,直流电机的转速与输入电压成正比。
随着电压的增加,电机的转速也随之增加。
3. 直流电机负载实验实验表明,当电机轴上加载一定重量的砝码时,电机的转速会降低,转矩会增大。
4. 直流电机调速实验通过改变直流电源电压,可以实现直流电机的调速。
实验结果显示,随着电压的增加,电机的转速也随之增加。
5. 直流电机运行特性实验实验结果表明,直流电机在不同负载下的运行状态良好,转速和转矩符合预期。
直流电机实验报告篇一:并励直流电机实验报告实验二直流并励电动机一.实验目的1.掌握用实验方法测取直流并励电动机的工作特性和机械特性。
2.掌握直流并励电动机的调速方法。
1.什么是直流电动机的工作特性和机械特性?答:工作特性:当U = UN, Rf + rf = C时,η, n ,T 分别随P2 变;机械特性:当U = UN, Rf + rf = C时, n 随 T 变;2.直流电动机调速原理是什么?答:由n=(U-IR)/Ceφ可知,转速n和U、I有关,并且可控量只有这两个,我们可以通过调节这两个量来改变转速。
即通过人为改变电动机的机械特性而使电动机与负载两条特性的交点随之改变,从而达到调速的目的。
二.预习要点三.实验项目1.工作特性和机械特性保持U=UN 和If =IfN 不变,测取n=f(Ia)及n=f(T2)。
2.调速特性(1)改变电枢电压调速保持U=UN 、If=IfN =常数,T2 =常数,测取n=f(Ua)。
(2)改变励磁电流调速保持U=UN,T2 =常数,R1 =0,测取n=f(If)。
(3)观察能耗制动过程四.实验设备及仪器1.MEL-I系列电机教学实验台的主控制屏。
2.电机导轨及涡流测功机、转矩转速测量(MEL-13)、编码器、转速表。
3.可调直流稳压电源(含直流电压、电流、毫安表)4.直流电压、毫安、安培表(MEL-06)。
5.直流并励电动机。
6.波形测试及开关板(MEL-05)。
S (2)测取电动机电枢电流Ia、转速n和转矩T2,共取数据7-8组填入表1-8中表1-8 U=UN=220V If=IfN=0.0748A Ka= Ω 2.调速特性(1)改变电枢端电压的调速表1-9 I(2)改变励磁电流的调速一7接线 f:直流电机电枢MEL-09) MEL-03中两Ω电阻并联。
刀双掷开关(MEL-05)六.注意事项1.直流电动机起动前, 测功机加载旋钮调至零. 实验做完也要将测功机负载钮调到零,否则电机起动时,测功机会受到冲击。
一、实验目的1. 了解直流电机的结构和工作原理。
2. 掌握直流电机的特性曲线及其测量方法。
3. 学习直流电机的启动、调速和控制方法。
4. 分析直流电机的运行状态,提高电机控制能力。
二、实验器材1. 直流电机:DJ13型,额定电压200V,额定电流0.5A,额定功率100W。
2. 直流电源:可调电压,最大输出电压300V。
3. 电阻箱:可调电阻,最大阻值100Ω。
4. 电流表:量程0-10A,精度0.5级。
5. 电压表:量程0-300V,精度0.5级。
6. 测功机:用于测量电机输出转矩。
7. 计时器:用于测量电机启动时间。
三、实验原理直流电机是一种将直流电能转换为机械能的电机。
其基本结构包括定子、转子和电刷。
当直流电通过电刷和转子绕组时,会产生磁场,从而驱动转子旋转。
四、实验步骤1. 测量电机空载特性:(1)将直流电机接入电路,调节电阻箱,使电机负载为空载状态。
(2)调节直流电源电压,从低到高逐渐增加,记录不同电压下的转速和励磁电流。
(3)绘制空载特性曲线。
2. 测量电机外特性:(1)将直流电机接入电路,调节电阻箱,使电机负载为额定负载。
(2)调节直流电源电压,从低到高逐渐增加,记录不同电压下的转速、励磁电流和电机输出转矩。
(3)绘制外特性曲线。
3. 测量电机调节特性:(1)将直流电机接入电路,调节电阻箱,使电机负载为额定负载。
(2)调节直流电源电压,从低到高逐渐增加,记录不同电压下的转速、励磁电流和电机输出功率。
(3)绘制调节特性曲线。
4. 测量电机启动时间:(1)将直流电机接入电路,调节电阻箱,使电机负载为空载状态。
(2)接通直流电源,记录电机启动时间。
五、实验结果与分析1. 空载特性曲线:从空载特性曲线可以看出,当电压一定时,电机转速随励磁电流的增加而增大。
当励磁电流达到一定值时,电机转速趋于稳定。
2. 外特性曲线:从外特性曲线可以看出,当负载一定时,电机转速随电压的增加而增大。
当电压一定时,电机转速随负载的增加而减小。
一、实验目的1. 了解直流电动机的工作原理和结构;2. 掌握直流电动机的工作特性和机械特性;3. 学习直流电动机的调速方法;4. 熟悉实验仪器的使用方法。
二、实验原理直流电动机是将直流电能转换为机械能的装置,其工作原理是利用电磁感应原理。
当直流电流通过电动机的电枢绕组时,产生磁场,与永磁体或电磁铁的磁场相互作用,从而产生力矩,使电枢旋转。
直流电动机的工作特性包括转速特性、转矩特性、功率特性等。
转速特性是指在一定负载下,电动机转速与输入电压之间的关系;转矩特性是指在一定电压下,电动机转矩与负载之间的关系;功率特性是指在一定负载下,电动机功率与输入电压之间的关系。
直流电动机的调速方法有电压调速、电流调速、磁场调速等。
电压调速是通过改变电枢电压来改变电动机转速;电流调速是通过改变电枢电流来改变电动机转速;磁场调速是通过改变磁场强度来改变电动机转速。
三、实验仪器与设备1. 直流电动机;2. 直流电源;3. 测功机;4. 转速表;5. 电流表;6. 电压表;7. 电阻箱;8. 实验台。
四、实验步骤1. 接线:按照实验电路图连接好实验装置,确保连接正确、牢固。
2. 测量空载转速:将直流电源调至一定电压,使电动机空载运行,记录转速表读数。
3. 测量负载转速:在电动机轴上加载一定的负载,记录转速表读数。
4. 测量电压、电流、转矩:记录电动机运行时的电压、电流、转矩数值。
5. 改变电枢电压:调整直流电源电压,观察电动机转速、转矩的变化。
6. 改变负载:调整负载,观察电动机转速、转矩的变化。
7. 改变励磁电流:调整励磁电流,观察电动机转速、转矩的变化。
五、实验数据与分析1. 空载转速:实验测得空载转速为n1,理论计算转速为n2,误差为Δn = n2 - n1。
2. 负载转速:实验测得负载转速为n3,理论计算转速为n4,误差为Δn = n4 - n3。
3. 电压、电流、转矩:实验测得电压为U,电流为I,转矩为T。
4. 改变电枢电压:调整电压后,测得转速为n5,转矩为T5。
直流电机实验报告
学院:电气工程学院
班级:电气1204班
姓名:卞景季
学号: 11291121 组号: 22
一,实验目的:
掌握直流电机工作特性和机械特性的测定。
二,实验内容及原理: 1,直流并励发电机
① 转速特性:a e e a a a e a I n C R C U n I R E U n C E '0//βφφφ
-⇒=-=+==
其中φe C U
n /0=为理想空载转速,
转速特性为φβe a C R /'=的直线(即斜率为β’的直线)
② 转矩特性
φa T e I C T =不计去磁,a T e I C T '=特性曲
线为一过原点的直线。
当考虑电枢反应时实际曲线偏离直线
Ia C T ',仍接近于一条直线。
③
机械特性
φ
φφφa T T e e e a a a I C T C C RT C U n n C E R
I E U =-=⇒=+='//
当U,R.Φ一定时能得出机械特性曲线。
实验内容:
直流电动机M 运行后,将电阻R 1调至零,I f2调至校正值,再调节负载电阻R 2、电枢电压及磁场电阻R f1,使M 的U=U N ,Ia=0.5I N ,I f =I fN 记下此时MG 的I F 值。
2)保持此时的I F 值(即T 2值)和I f =I fN 不变,逐次增加R 1的阻值,降低电枢两端的电压Ua ,使R 1从零调至最大值,每次测取电动机的端电压Ua ,转速n 和电枢电流Ia 。
3)共取数据8-9组,记录于表中 (2)改变励磁电流的调速
1)直流电动机运行后,将M 的电枢串联电阻R 1和磁场调节电阻R f1调至零,将MG 的磁场调节电阻I f2调至校正值,再调节M 的电枢电源调压旋钮和MG 的负载,使电动机M 的U=U N ,Ia =0.5I N 记下此时的I F 值。
2)保持此时MG的I F值(T2值)和M的U=U N不变,逐次增加磁场电阻阻值:直至n=1.3n N,每次测取电动机的n、I f和Ia。
共取7-8组记录于表中。
2,他励直流发电机
实验内容:直流发电机的空载特性
1)把发电机G的负载开关S打开,接通控制屏上的励磁电源开关,将R f2调至使G励磁电流最小的位置。
2)使MG电枢串联起动电阻R1阻值最大,R f1阻值最小。
仍先接通控制屏下方左边的励磁电源开关,在观察到MG的励磁电流为最大的条件下,再接通控制屏下方右边的电枢电源开关,起动直流电动机MG,其旋转方向应符合正向旋转的要求。
3)电动机MG起动正常运转后,将MG电枢串联电阻R1调至最小值,将MG的电枢电源电压调为220V,调节电动机磁场调节电阻R f1,使发电机转速达额定值,并在以后整个实验过程中始终保持此额定转速不变。
4)调节发电机励磁分压电阻R f2,使发电机空载电压达U0=1.2U N为止。
5)在保持n=n N=1600r/min条件下,从U0=1.2U N开始,单方向调节分压器电阻R f2使发电机励磁电流逐次减小,每次测取发电机的空载电压U0和励磁电流I f,直至I f=0(此时测得的电压即为电机的剩磁电压)。
6)测取数据时U0=U N和I f=0两点必测,并在U0=U N附近测点应较密。
7)共测取7~8组数据,记录于表中。
三,实验电路
四,实验设备及表计
直流电动机组,滑线电阻,安培表,微安表,转速表,直流并励发电机,波形测试及开关板,导线等。
五,实验数据处理
I f=I fN=100mA
Ua(V)215 212 210 208 206 204 202 201 100
n(r/min)1515 1488 1473 1457 1448 1438 1432 1425 1417
Ia(A)0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.13
U=U N=219V
n(r/min)1550 1574 1608 1647 1705 1737 1748 1795
I f(mA)100.7 92.3 89.1 82.1 73.5 71.4 70.9 65.5
Ia(A)0.13 0.13 0.13 0.13 0.13 0.13 0.13 0.14
表2-2 n=n N=1600r/min I L=0
U0(V)0 65 71 74.9 78.8 84.2 103.4 112.4 125.3 I f(mA)19 146 157 163 170 190 210 219 222。
