三元催化转化器产品介绍

关于三元催化转换器<一>．三元催化转化器：1.什么是三元催化转化器：三元催化转化器，是安装在汽车排气系统中最重要的机外净化装置，是目前汽油机中使用最广泛，最成熟有效的有害排放物控制措施。

它可将汽车尾气排出的一氧化碳(CO)、碳氢化合物(HC)和(NOx)等有害气体通过氧化和还原作用转变为无害的二氧化碳(CO2)、水(H2O)和氮气(N2)。

由于这种催化转化器可同时将废气中的3种主要有害物质转化为无害物质，故称三元。

2.结构3.工作原理：废气通过净化器的通道时,三种有害气体的活性增加，活化能降低。

一氧化碳(CO)和碳氢化合物(HC)就会在催化剂铂(Pt)、钯(Pd)、铑(Rn)的作用下, 与空气中的氧发生氧化反应产生无害的水(H2O)和二当汽车氧化碳(CO2), 而氮氧化合物(NOx)则在催化剂铑(Rn)的作用下被还原为无害的氧气(O2)和氮气(N2)。

4.化学反应方程式：氧化反应：2CO+O2→2CO2CO+H2O→CO2+H22Cx Hy+(2x+0.5y)O2→yH2O+2xCO2还原反应：2NO+2CO→2CO2+N22NO+2H2→2H2O+N2C x Hy+(2x+0.5y)NO→0.5yH2O+xCO2+(x+0.25y)N2 其他（有关水蒸气的反应）：CxHy+xH2O→xCO+(x+0.5y)H2CO+H2O→CO2+H2H 2+0.5O2→H2O总体上是个放热反应，因此催化转化器出口的温度应至少高于进口温度20%左右。

5.三元催化转化器的优劣：优点：三元催化转化器的性能稳定、质量可靠、寿命长，净化效率非常高，可以净化90%以上的有害物质。

可同时将废气中的三种主要有害物质转化为无害物质。

缺点：只能适用于无铅低硫汽油做燃料的汽车,价格并不低廉，清洗麻烦。

6.三元催化转化器的工作条件问题：○1.空燃比：混合气中空气与燃料之间的质量的比例。

一般用每克燃料燃烧时所消耗的空气的克数来表示。

三元催化转化器产品介绍三元催化转化器是一种用于减少汽车尾气中有害物质排放的关键组件。

它主要由陶瓷基体、催化剂和金属壳体组成。

它能够将废气中的一氧化碳（CO）、氮氧化物（NOx）和碳氢化合物（HC）转化为二氧化碳（CO2）、氮气（N2）和水蒸气。

氧化反应是指将一氧化碳（CO）和碳氢化合物（HC）氧化为二氧化碳（CO2）和水（H2O）。

在氧化反应中，催化剂起到促进反应的作用。

催化剂通常由铂（Pt）、钯（Pd）和铑（Rh）等贵金属组成。

还原反应是指将氮氧化物（NOx）还原为氮气（N2）。

氮氧化物主要由汽车发动机燃烧过程中的高温燃烧生成，是导致大气污染和酸雨的主要原因之一、在还原反应中，催化剂通常由铑（Rh）组成。

解离反应是指将二氧化碳（CO2）分解为一氧化碳（CO）和氧气（O2）。

解离反应主要发生在高温条件下，可提高催化剂的活性，从而提高催化转化效率。

除了以上三种反应，三元催化转化器还可通过吸附和丰度变化的方式减少有害物质的排放。

催化剂上的吸附剂可以吸附一部分有害物质，从而减少其在尾气中的排放。

此外，当汽车行驶在不同速度和负荷条件下，燃烧产生的废气成分也会有所不同，三元催化转化器可以根据废气组成的变化自动调整催化剂的丰度，以保证高效的催化转化效果。

总的来说，三元催化转化器是现代汽车尾气净化系统中不可或缺的关键组件。

它能够有效降低汽车尾气中的有害物质排放，减少对环境和人体健康的影响。

随着环保意识的提高和国家对汽车尾气排放标准的不断提高，三元催化转化器的发展也将得到更好的推进和应用。

三元催化转化器使用说明书（第一版）适用型号：多种不同规格产品C O 2整车排放 N 机排放N O X+ 1/2 O 2 > C O 2+ O 2 > H 2O + C O 2 氧化反应 N O + C O > 1/2 N 2 + C O 2H C + N O > N 2+ H 2O + C O 2还原反应内部隔热冲压壳体封装式整体结构催化转换器内部隔热材料填充管式封装整体结构催化转换器载体支撑填充材料锥形端盖总成催化剂及其载体元件异型为使发动机的燃烧废气流经陶瓷载体时产生化学转化的催化作用，般工艺过程为先在载体表面涂以一层包括氧化铝和二氧化涂层。

实际上，载体自身的作用是被用来形成三元催化转化器的反应床，并被用涂层如氧化铝和二氧化铈的附着体。

经过强化附着力处理之后，再进行以为主要成分的催化剂涂层（ Pt、Pd、 Rh等元素）的涂敷及固体应用的排放法规的不同要求，在金属基础涂层上浸镀不同成分和含即称为催化剂涂层配方技术。

德尔福公司拥有自己独发和浸镀生产工艺技术。

催化剂载体空燃比对排放的影响燃烧废气中的化学有害成分HC、CO NO x气流流经预热后的催化剂表面O2，方可进行高效催化转化反应。

在催化剂反应床上，HC，CO，和NO x的转化需要在载体的温度达到300ºC左右时方可达到较高的转化效率。

通常我们将使催化转化器开始达到50%时的转化效率时载体自身的温度称为催化转化器的起燃温度。

为了使三元催化转化器能够最有效的发挥上述化学反应，使三种元素的废气同时获得更加优化的转化效率，除了催化反应床的温度需要保持在一定的工作温度之外，发动机空燃比也对转化效率高低起着至关重要的作用。

三元催化转化器对于HC、CO和NO 气流流经催化剂表面的转化效率各异。

当发动机的空燃比偏浓时，催化剂对氮氧化合物的转化效率较高；当空燃比偏稀时，催化剂对碳氢化合物和一氧化碳的转化效率较高。

而当发动机工作在理想空燃比附近时，三元催化转化器对于HC、CO和NO x转化效率最高达到最高。

三元催化转换器的工作特点三元催化转换器是一种用于处理内燃机尾气中有害气体的装置，主要用于汽车尾气治理。

它的工作特点如下：1. 氧化还原反应：三元催化转换器主要通过氧化还原反应来将有害气体转化为无害气体。

其中，一些有害气体如一氧化碳（CO）和氮氧化物（NOx）会被催化转换为二氧化碳（CO2）和氮气（N2），从而减少对环境的污染。

2. 催化剂：三元催化转换器中含有催化剂，通常是由贵金属如铂（Pt）、钯（Pd）和铑（Rh）组成的。

这些催化剂可以加速氧化还原反应的速率，降低反应的活化能，使反应更容易发生。

3. 工作温度：三元催化转换器需要在一定的温度范围内工作，通常在200-400摄氏度之间。

低于这个温度范围，催化剂的活性会降低，反应效率下降；高于这个温度范围，催化剂可能会受到损坏。

因此，引擎的工作温度对于三元催化转换器的效率非常重要。

4. 氧气供应：三元催化转换器需要足够的氧气来进行氧化还原反应。

引擎的正常燃烧会产生大量的氧气，供给给催化转换器。

然而，如果引擎燃烧不完全，氧气不足，或者存在其他原因导致氧气供应不足，催化转换器的效率会受到影响。

5. 污染物耐受性：三元催化转换器对于某些污染物如硫化物（SOx）和铅（Pb）敏感。

这些污染物会与催化剂发生反应，降低催化剂的活性，从而影响催化转换器的工作效果。

因此，为了保证催化转换器的正常工作，汽油和柴油等燃料需要进行脱硫处理，以及使用无铅燃料。

总的来说，三元催化转换器通过氧化还原反应将有害气体转化为无害气体，需要一定的工作温度和氧气供应，并且对某些污染物敏感。

正确的使用和维护三元催化转换器可以有效减少内燃机尾气对环境的污染。

三元催化器介绍三元催化器，是安装在汽车排⽓系统中最重要的机外净化装置，它可将汽车尾⽓排出的CO ⼀氧化碳、HC碳氢化合物和NOx氮氧化物等有害⽓体通过氧化和还原作⽤转变为⽆害的⼆氧化碳、⽔和氮⽓。

由于这种催化器可同时将废⽓中的三种主要有害物质转化为⽆害物质，故称三元。

⼯作原理三元催化器的⼯作原理是：当⾼温的汽车尾⽓通过净化装置时，三元催化器中的净化剂将增强CO、HC和NOx三种⽓体的活性，促使其进⾏⼀定的氧化-还原化学反应，其中CO在⾼温下氧化成为⽆⾊、⽆毒的⼆氧化碳⽓体；HC化合物在⾼温下氧化成⽔(H20)和⼆氧化碳；NOx还原成氮⽓和氧⽓。

三种有害⽓体变成⽆害⽓体，使汽车尾⽓得以净化。

性能特点三元催化器性能稳定、质量可靠、寿命长，其产品⼴泛适⽤于本⽥、奥德赛、别克、奥迪、帕萨特、桑塔纳、现代、别克、奥拓、昌河、捷达等车型。

另外承揽不锈钢制品、过滤器、机箱机柜等加⼯业。

三元催化器的载体部件是⼀块多孔陶瓷材料，安装在特制的排⽓管当中。

称它是载体，是因为它本⾝并不参加催化反应，⽽是在上⾯覆盖着⼀层铂、铑、钯等贵重⾦属。

它可以把废⽓中的HC、CO 变成⽔和CO2, 同时把Nox 分解成氮⽓和氧⽓。

HC、CO 是有毒⽓体，过多吸⼊会导致⼈死亡，⽽NOX 会直接导致光化学烟雾的发⽣。

经过研究证明，三元催化器是减少这些排放物的最有效的⽅法。

通过氧化和还原反应，⼀氧化碳被氧化成⼆氧化碳，碳氢化合物被氧化成⽔和⼆氧化碳，氮氧化合物被还原成氮⽓和氧⽓。

三种有害⽓体都变成了⽆害⽓体。

三元催化剂最低要在350 摄⽒度的时候起反应，温度过低时，转换效率急剧下降；⽽催化剂的活性温度( 最佳的⼯作温度) 是400℃到800℃左右，过⾼也会使催化剂⽼化加剧。

在理想的空燃⽐(14.7 ：1) 下，催化转化的效果也最好。

三效催化器使⽤时应注意的问题1.鉴于三效催化器早期失效的原因，使⽤时应注意如下事项： 2.勿⽤含铅汽油。

3.勿长期急速运转(开环控制状态)。

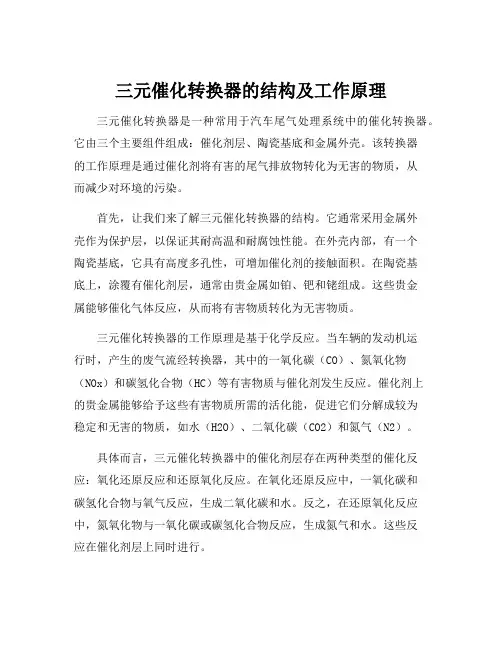

三元催化转换器的结构及工作原理三元催化转换器是一种常用于汽车尾气处理系统中的催化转换器。

它由三个主要组件组成：催化剂层、陶瓷基底和金属外壳。

该转换器的工作原理是通过催化剂将有害的尾气排放物转化为无害的物质，从而减少对环境的污染。

首先，让我们来了解三元催化转换器的结构。

它通常采用金属外壳作为保护层，以保证其耐高温和耐腐蚀性能。

在外壳内部，有一个陶瓷基底，它具有高度多孔性，可增加催化剂的接触面积。

在陶瓷基底上，涂覆有催化剂层，通常由贵金属如铂、钯和铑组成。

这些贵金属能够催化气体反应，从而将有害物质转化为无害物质。

三元催化转换器的工作原理是基于化学反应。

当车辆的发动机运行时，产生的废气流经转换器，其中的一氧化碳（CO）、氮氧化物（NOx）和碳氢化合物（HC）等有害物质与催化剂发生反应。

催化剂上的贵金属能够给予这些有害物质所需的活化能，促进它们分解成较为稳定和无害的物质，如水（H2O）、二氧化碳（CO2）和氮气（N2）。

具体而言，三元催化转换器中的催化剂层存在两种类型的催化反应：氧化还原反应和还原氧化反应。

在氧化还原反应中，一氧化碳和碳氢化合物与氧气反应，生成二氧化碳和水。

反之，在还原氧化反应中，氮氧化物与一氧化碳或碳氢化合物反应，生成氮气和水。

这些反应在催化剂层上同时进行。

三元催化转换器的工作性能直接受到其工作温度的影响。

为了确保最佳的催化效果，转换器需要在适当的温度范围内工作。

当发动机的温度较低时，催化剂无法达到活化能，转化效率较低。

而当温度过高时，催化剂容易失活，从而影响其长期稳定性和寿命。

因此，汽车设计中通常会添加氧传感器和温度传感器，以监测和控制转换器的工作温度，确保其处于最佳工作状态。

总的来说，三元催化转换器是一种重要的尾气处理设备，通过催化剂将有害气体转化为无害的物质。

在汽车工业中，广泛采用三元催化转换器以减少排放对环境的污染。

理解三元催化转换器的结构和工作原理，可以帮助我们更好地了解尾气处理技术，并促进环境保护和可持续发展的进程。

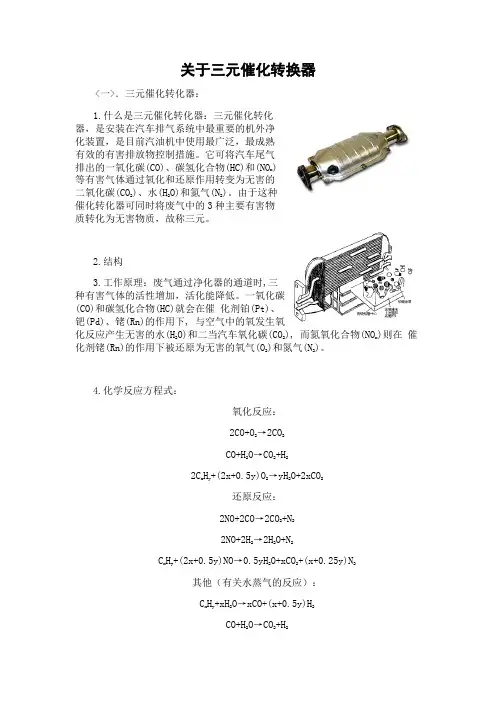

关于三元催化转换器<一>．三元催化转化器：1.什么是三元催化转化器：三元催化转化器，是安装在汽车排气系统中最重要的机外净化装置，是目前汽油机中使用最广泛，最成熟有效的有害排放物控制措施。

它可将汽车尾气排出的一氧化碳(CO)、碳氢化合物(HC)和(NO x )等有害气体通过氧化和还原作用转变为无害的二氧化碳(CO 2)、水(H 2O)和氮气(N 2)。

由于这种催化转化器可同时将废气中的3种主要有害物质转化为无害物质，故称三元。

2.结构3.工作原理：废气通过净化器的通道时,三种有害气体的活性增加，活化能降低。

一氧化碳(CO)和碳氢化合物(HC)就会在催 化剂铂(Pt)、钯(Pd)、铑(Rn)的作用下, 与空气中的氧发生氧化反应产生无害的水(H 2O)和二当汽车氧化碳(CO 2), 而氮氧化合物(NO x )则在 催化剂铑(Rn)的作用下被还原为无害的氧气(O 2)和氮气(N 2)。

4.化学反应方程式：氧化反应：2CO+O 2→2CO 2CO+H 2O →CO 2+H 22C x H y +(2x+0.5y)O 2→yH 2O+2xCO 2还原反应：2NO+2CO →2CO 2+N 22NO+2H 2→2H 2O+N 2C x H y +(2x+0.5y)NO →0.5yH 2O+xCO 2+(x+0.25y)N 2其他（有关水蒸气的反应）：C x H y +xH 2O →xCO+(x+0.5y)H 2CO+H 2O →CO 2+H 2H 2+0.5O2→H2O总体上是个放热反应，因此催化转化器出口的温度应至少高于进口温度20%左右。

5.三元催化转化器的优劣：优点：三元催化转化器的性能稳定、质量可靠、寿命长，净化效率非常高，可以净化90%以上的有害物质。

可同时将废气中的三种主要有害物质转化为无害物质。

缺点：只能适用于无铅低硫汽油做燃料的汽车,价格并不低廉，清洗麻烦。

6.三元催化转化器的工作条件问题：○1.空燃比：混合气中空气与燃料之间的质量的比例。

浅谈三元催化转化器的使用和检测摘要全球的环境越来越严峻，汽车排放污染成为主要污染源之一。

汽车排放污染物主要来源于内燃机，其中有害成分包括CO、HC、NOx、微粒及硫化物等，其中汽油车的主要污染物包括CO、HC和NOx。

各国都出台了法律严格控制汽车的排放，实践证明仅靠汽车发动机前处理和机内净化已不能满足法规要求，对于汽油机，催化转化技术作为降低其排气污染的后处理最为有效的措施，已越来越受到各国重视，其中三元催化转化器广泛应用于各类汽车上。

在了解三种有害气体产生原因及汽车排放对人类和环境的主要影响后，重点介绍了三元催化转化器的结构、原理作用及使用注意。

还重点介绍了三元催化器是如何检测的。

关键词：三元催化转化器的作用；三元催化转化器的影响因素；三元催化转化器使用；三元催化转化器的检测1三元催化转化器的简介三元催化转化器(Three-way Catalytic Converter)简称TWC，也称三效催化转化器。

催化转化器是对发动机排气管排出的废气进行净化的装置，是一种机外净化技术。

汽油机中有害气体的产生与燃料燃烧过程是密不可分的，其中对人类最有影响的主要有CO、HC和NOx三种污染物，而三元催化转化器主要作用是将尾气中的3种有害气体经过氧化反应和还原反应变成为无害气体。

三元催化转化器的催化剂本身并不发生化学反应，它的作用是加快有害物质的化学反应速度。

在我国汽油车用三元催化转化器得到很好的应用。

三元催化器与电控发动机良好匹配的催化器的稳态转化效率在90%以上实际装车的运行寿命在8万km以上，作为降低废气排放的有效措施。

但从现在使用来看三元催化转化器存在着转化效率低和使用不稳定及耐久性差。

这主要是没有重视三元催化器的使用与检测。

为了是三元催化转化器得到更可靠更有效的工作状态，必须首先重视它的使用检测。

2三元催化转化器的结构、作用和原里及使用条件2.1催化转化器排气系统的简介2-1汽车排气系统如图2-1排气系统由排气管、催化转化器、消音器和排气尾管等部分组成。

三元催化转换器的结构三元催化转换器（Three-Way Catalytic Converter）是一种主要用于汽车尾气处理的设备，通过催化剂的作用将有害尾气中的氮氧化物（NOx）、碳氢化合物（HC）和一氧化碳（CO）转化为无害的氮气（N2）、水蒸气（H2O）和二氧化碳（CO2）。

它是环保汽车尾气处理系统的核心部件之一，广泛应用于汽油和柴油车辆中。

1.金属外壳：三元催化转换器的外壳一般由不锈钢材料制成，用于保护催化转换器内部的陶瓷基体和催化层免受外界环境的破坏和腐蚀。

2.陶瓷基体：陶瓷基体是三元催化转换器的内部主体，一般采用陶瓷材料，如氧化铝。

它具有高温抗震性、耐蚀性和良好的催化性能，能够承受高温和压力条件下的工作环境。

陶瓷基体的表面有大量细小的孔隙，用于催化剂的固定和气体的扩散。

3.催化层：催化层是三元催化转换器的核心部分，由多种催化剂组成。

主要包括氧化铜（CuO）、氧化铝（Al2O3）、氧化锆（ZrO2）和铈氧化物（CeO2）等。

催化层能够在适宜的温度下加速反应速度，将有害尾气中的一氧化碳、氮氧化物和碳氢化合物转化为无害物质。

催化层的结构通常是多层的，具有更好的催化效果。

4.保温材料：三元催化转换器内部的保温材料主要用于保持催化层的工作温度，提高催化反应的效率。

一般采用无机纤维材料或陶瓷纤维材料，如玻璃纤维、高温隔热棉或矽酸盐纤维等。

5.支撑结构：为了保证三元催化转换器的稳定性和可靠性，需要使用支撑结构来固定催化转换器的各个组件。

支撑结构一般采用金属丝网、陶瓷丝网或陶瓷蜂窝体等形式，能够保持催化剂和基体的固定位置，防止催化剂流失或堵塞。

总体而言，三元催化转换器的结构设计旨在提高催化效率和稳定性，并满足汽车尾气排放的国家标准。

随着环保要求的不断提高，对三元催化转换器结构的研究和改进也在不断进行，以提高其催化性能，减少的有害尾气的排放。
