三元催化转化器产品介绍三元催化转化器是一种用于减少汽车尾气中有害物质排放的关键组件。
它主要由陶瓷基体、催化剂和金属壳体组成。
它能够将废气中的一氧化碳（CO）、氮氧化物（NOx）和碳氢化合物（HC）转化为二氧化碳（CO2）、氮气（N2）和水蒸气。
氧化反应是指将一氧化碳（CO）和碳氢化合物（HC）氧化为二氧化碳（CO2）和水（H2O）。
在氧化反应中，催化剂起到促进反应的作用。
催化剂通常由铂（Pt）、钯（Pd）和铑（Rh）等贵金属组成。
还原反应是指将氮氧化物（NOx）还原为氮气（N2）。
氮氧化物主要由汽车发动机燃烧过程中的高温燃烧生成，是导致大气污染和酸雨的主要原因之一、在还原反应中，催化剂通常由铑（Rh）组成。
解离反应是指将二氧化碳（CO2）分解为一氧化碳（CO）和氧气（O2）。
解离反应主要发生在高温条件下，可提高催化剂的活性，从而提高催化转化效率。
除了以上三种反应，三元催化转化器还可通过吸附和丰度变化的方式减少有害物质的排放。
催化剂上的吸附剂可以吸附一部分有害物质，从而减少其在尾气中的排放。
此外，当汽车行驶在不同速度和负荷条件下，燃烧产生的废气成分也会有所不同，三元催化转化器可以根据废气组成的变化自动调整催化剂的丰度，以保证高效的催化转化效果。
总的来说，三元催化转化器是现代汽车尾气净化系统中不可或缺的关键组件。
它能够有效降低汽车尾气中的有害物质排放，减少对环境和人体健康的影响。
随着环保意识的提高和国家对汽车尾气排放标准的不断提高，三元催化转化器的发展也将得到更好的推进和应用。

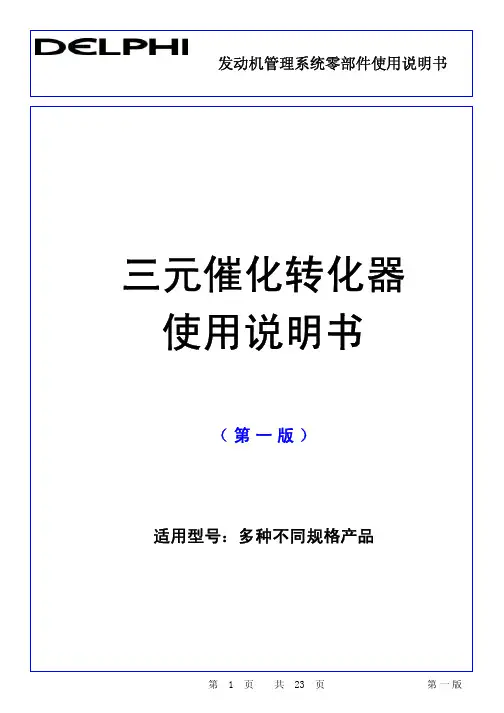

三元催化转化器使用说明书（第一版）适用型号：多种不同规格产品C O 2整车排放 N 机排放N O X+ 1/2 O 2 > C O 2+ O 2 > H 2O + C O 2 氧化反应 N O + C O > 1/2 N 2 + C O 2H C + N O > N 2+ H 2O + C O 2还原反应内部隔热冲压壳体封装式整体结构催化转换器内部隔热材料填充管式封装整体结构催化转换器载体支撑填充材料锥形端盖总成催化剂及其载体元件异型为使发动机的燃烧废气流经陶瓷载体时产生化学转化的催化作用，般工艺过程为先在载体表面涂以一层包括氧化铝和二氧化涂层。
实际上，载体自身的作用是被用来形成三元催化转化器的反应床，并被用涂层如氧化铝和二氧化铈的附着体。
经过强化附着力处理之后，再进行以为主要成分的催化剂涂层（ Pt、Pd、 Rh等元素）的涂敷及固体应用的排放法规的不同要求，在金属基础涂层上浸镀不同成分和含即称为催化剂涂层配方技术。
德尔福公司拥有自己独发和浸镀生产工艺技术。
催化剂载体空燃比对排放的影响燃烧废气中的化学有害成分HC、CO NO x气流流经预热后的催化剂表面O2，方可进行高效催化转化反应。
在催化剂反应床上，HC，CO，和NO x的转化需要在载体的温度达到300ºC左右时方可达到较高的转化效率。
通常我们将使催化转化器开始达到50%时的转化效率时载体自身的温度称为催化转化器的起燃温度。
为了使三元催化转化器能够最有效的发挥上述化学反应，使三种元素的废气同时获得更加优化的转化效率，除了催化反应床的温度需要保持在一定的工作温度之外，发动机空燃比也对转化效率高低起着至关重要的作用。
三元催化转化器对于HC、CO和NO 气流流经催化剂表面的转化效率各异。
当发动机的空燃比偏浓时，催化剂对氮氧化合物的转化效率较高；当空燃比偏稀时，催化剂对碳氢化合物和一氧化碳的转化效率较高。
而当发动机工作在理想空燃比附近时，三元催化转化器对于HC、CO和NO x转化效率最高达到最高。

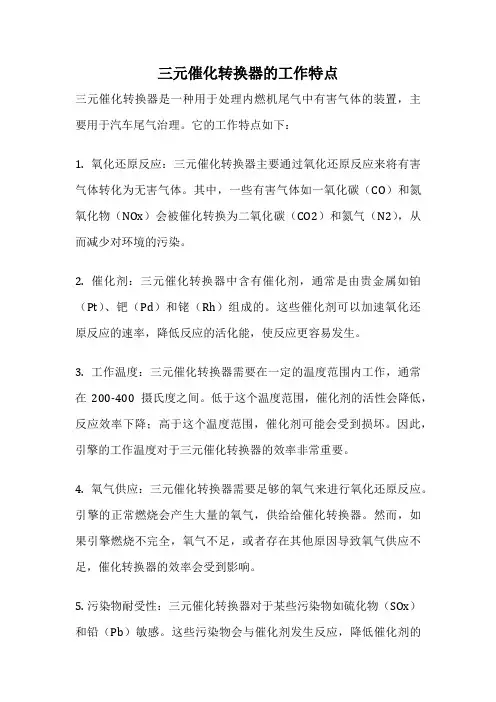

三元催化转换器的工作特点三元催化转换器是一种用于处理内燃机尾气中有害气体的装置，主要用于汽车尾气治理。
它的工作特点如下：1. 氧化还原反应：三元催化转换器主要通过氧化还原反应来将有害气体转化为无害气体。
其中，一些有害气体如一氧化碳（CO）和氮氧化物（NOx）会被催化转换为二氧化碳（CO2）和氮气（N2），从而减少对环境的污染。
2. 催化剂：三元催化转换器中含有催化剂，通常是由贵金属如铂（Pt）、钯（Pd）和铑（Rh）组成的。
这些催化剂可以加速氧化还原反应的速率，降低反应的活化能，使反应更容易发生。
3. 工作温度：三元催化转换器需要在一定的温度范围内工作，通常在200-400摄氏度之间。
低于这个温度范围，催化剂的活性会降低，反应效率下降；高于这个温度范围，催化剂可能会受到损坏。
因此，引擎的工作温度对于三元催化转换器的效率非常重要。
4. 氧气供应：三元催化转换器需要足够的氧气来进行氧化还原反应。
引擎的正常燃烧会产生大量的氧气，供给给催化转换器。
然而，如果引擎燃烧不完全，氧气不足，或者存在其他原因导致氧气供应不足，催化转换器的效率会受到影响。
5. 污染物耐受性：三元催化转换器对于某些污染物如硫化物（SOx）和铅（Pb）敏感。
这些污染物会与催化剂发生反应，降低催化剂的活性，从而影响催化转换器的工作效果。
因此，为了保证催化转换器的正常工作，汽油和柴油等燃料需要进行脱硫处理，以及使用无铅燃料。
总的来说，三元催化转换器通过氧化还原反应将有害气体转化为无害气体，需要一定的工作温度和氧气供应，并且对某些污染物敏感。
正确的使用和维护三元催化转换器可以有效减少内燃机尾气对环境的污染。

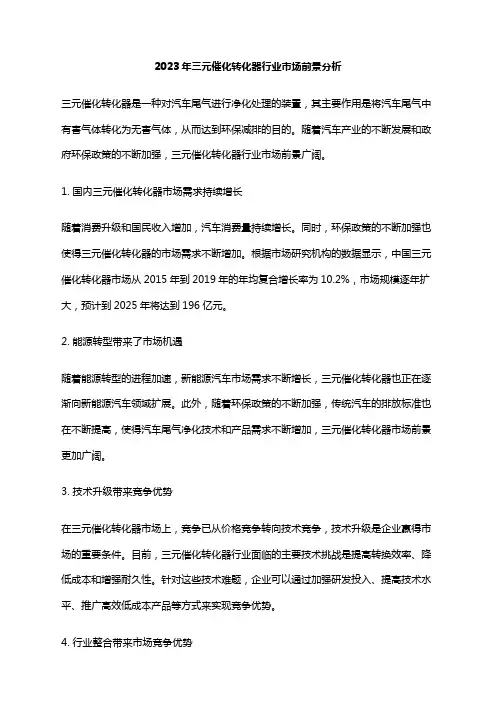

2023年三元催化转化器行业市场前景分析三元催化转化器是一种对汽车尾气进行净化处理的装置，其主要作用是将汽车尾气中有害气体转化为无害气体，从而达到环保减排的目的。
随着汽车产业的不断发展和政府环保政策的不断加强，三元催化转化器行业市场前景广阔。
1. 国内三元催化转化器市场需求持续增长随着消费升级和国民收入增加，汽车消费量持续增长。
同时，环保政策的不断加强也使得三元催化转化器的市场需求不断增加。
根据市场研究机构的数据显示，中国三元催化转化器市场从2015年到2019年的年均复合增长率为10.2%，市场规模逐年扩大，预计到2025年将达到196亿元。
2. 能源转型带来了市场机遇随着能源转型的进程加速，新能源汽车市场需求不断增长，三元催化转化器也正在逐渐向新能源汽车领域扩展。
此外，随着环保政策的不断加强，传统汽车的排放标准也在不断提高，使得汽车尾气净化技术和产品需求不断增加，三元催化转化器市场前景更加广阔。
3. 技术升级带来竞争优势在三元催化转化器市场上，竞争已从价格竞争转向技术竞争，技术升级是企业赢得市场的重要条件。
目前，三元催化转化器行业面临的主要技术挑战是提高转换效率、降低成本和增强耐久性。
针对这些技术难题，企业可以通过加强研发投入、提高技术水平、推广高效低成本产品等方式来实现竞争优势。
4. 行业整合带来市场竞争优势目前三元催化转化器市场竞争激烈，行业整合已经成为行业发展的趋势。
通过行业整合，可以实现资源共享、技术合作和市场竞争优势。
在整合过程中，优势企业可以通过技术升级、资源整合等方式，进一步提高公司竞争力和市场占有率。
5. 国际市场形势带来机遇和挑战随着全球环保意识的逐渐增强，国际市场也将成为三元催化转化器企业在全球化竞争中的重要战场。
在国际市场上，中国企业面临的主要是技术创新能力、品牌知名度和本土化战略等方面的挑战。
但同时，国际市场也将为企业提供更大的市场空间和机遇，促进企业在技术、产品和品牌等方面的持续提升。

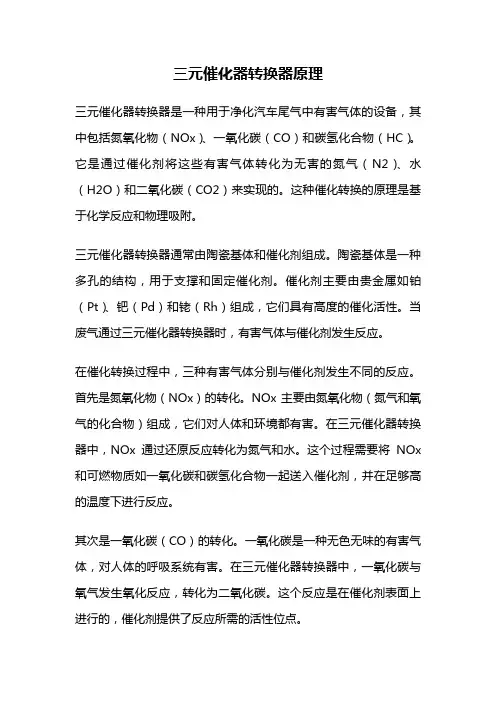

三元催化器转换器原理三元催化器转换器是一种用于净化汽车尾气中有害气体的设备，其中包括氮氧化物（NOx）、一氧化碳（CO）和碳氢化合物（HC）。
它是通过催化剂将这些有害气体转化为无害的氮气（N2）、水（H2O）和二氧化碳（CO2）来实现的。
这种催化转换的原理是基于化学反应和物理吸附。
三元催化器转换器通常由陶瓷基体和催化剂组成。
陶瓷基体是一种多孔的结构，用于支撑和固定催化剂。
催化剂主要由贵金属如铂（Pt）、钯（Pd）和铑（Rh）组成，它们具有高度的催化活性。
当废气通过三元催化器转换器时，有害气体与催化剂发生反应。
在催化转换过程中，三种有害气体分别与催化剂发生不同的反应。
首先是氮氧化物（NOx）的转化。
NOx主要由氮氧化物（氮气和氧气的化合物）组成，它们对人体和环境都有害。
在三元催化器转换器中，NOx通过还原反应转化为氮气和水。
这个过程需要将NOx 和可燃物质如一氧化碳和碳氢化合物一起送入催化剂，并在足够高的温度下进行反应。
其次是一氧化碳（CO）的转化。
一氧化碳是一种无色无味的有害气体，对人体的呼吸系统有害。
在三元催化器转换器中，一氧化碳与氧气发生氧化反应，转化为二氧化碳。
这个反应是在催化剂表面上进行的，催化剂提供了反应所需的活性位点。
最后是碳氢化合物（HC）的转化。
碳氢化合物是一类由碳和氢组成的有机化合物，是汽车尾气中的主要有害气体之一。
在三元催化器转换器中，碳氢化合物被氧化为二氧化碳和水。
催化剂提供了必要的反应条件和表面活性位点。
三元催化器转换器的工作原理是基于化学反应和物理吸附的复杂过程。
通过合理设计催化剂和优化转换条件，可以高效地将有害气体转化为无害物质。
然而，三元催化器转换器的效率受到多种因素的影响，如温度、氧气浓度、催化剂活性和废气组分等。
因此，在实际应用中，需要对三元催化器转换器进行精确的控制和监测，以确保其正常运行和净化效果。
三元催化器转换器是一种重要的汽车尾气净化设备，通过催化剂将有害气体转化为无害物质。

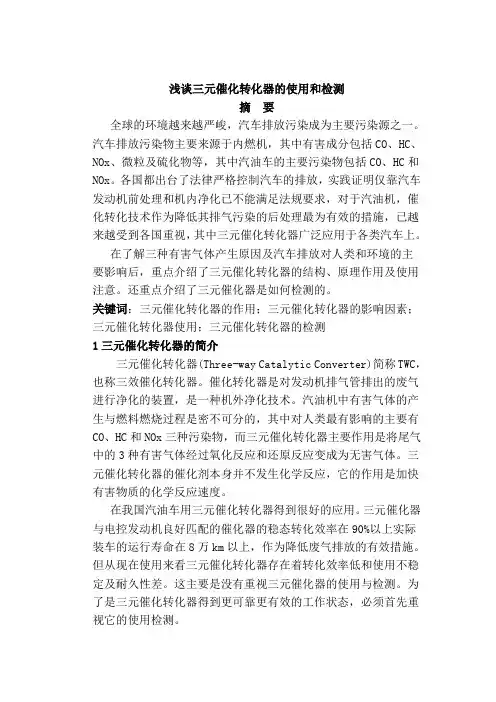

浅谈三元催化转化器的使用和检测摘要全球的环境越来越严峻，汽车排放污染成为主要污染源之一。
汽车排放污染物主要来源于内燃机，其中有害成分包括CO、HC、NOx、微粒及硫化物等，其中汽油车的主要污染物包括CO、HC和NOx。
各国都出台了法律严格控制汽车的排放，实践证明仅靠汽车发动机前处理和机内净化已不能满足法规要求，对于汽油机，催化转化技术作为降低其排气污染的后处理最为有效的措施，已越来越受到各国重视，其中三元催化转化器广泛应用于各类汽车上。
在了解三种有害气体产生原因及汽车排放对人类和环境的主要影响后，重点介绍了三元催化转化器的结构、原理作用及使用注意。
还重点介绍了三元催化器是如何检测的。
关键词：三元催化转化器的作用；三元催化转化器的影响因素；三元催化转化器使用；三元催化转化器的检测1三元催化转化器的简介三元催化转化器(Three-way Catalytic Converter)简称TWC，也称三效催化转化器。
催化转化器是对发动机排气管排出的废气进行净化的装置，是一种机外净化技术。
汽油机中有害气体的产生与燃料燃烧过程是密不可分的，其中对人类最有影响的主要有CO、HC和NOx三种污染物，而三元催化转化器主要作用是将尾气中的3种有害气体经过氧化反应和还原反应变成为无害气体。
三元催化转化器的催化剂本身并不发生化学反应，它的作用是加快有害物质的化学反应速度。
在我国汽油车用三元催化转化器得到很好的应用。
三元催化器与电控发动机良好匹配的催化器的稳态转化效率在90%以上实际装车的运行寿命在8万km以上，作为降低废气排放的有效措施。
但从现在使用来看三元催化转化器存在着转化效率低和使用不稳定及耐久性差。
这主要是没有重视三元催化器的使用与检测。
为了是三元催化转化器得到更可靠更有效的工作状态，必须首先重视它的使用检测。
2三元催化转化器的结构、作用和原里及使用条件2.1催化转化器排气系统的简介2-1汽车排气系统如图2-1排气系统由排气管、催化转化器、消音器和排气尾管等部分组成。

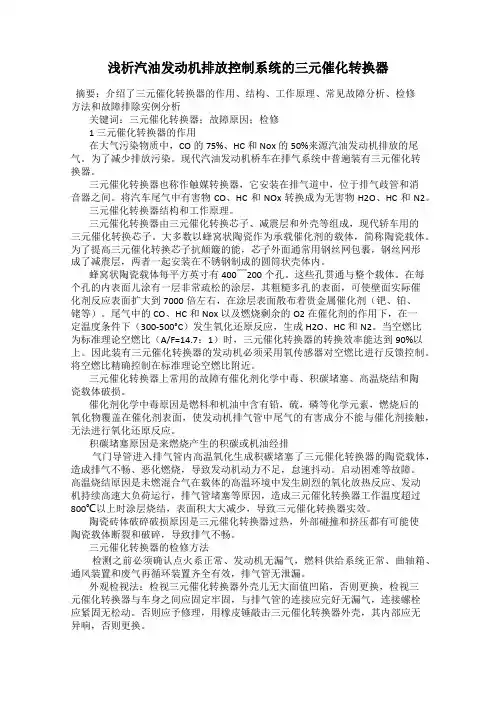

浅析汽油发动机排放控制系统的三元催化转换器摘要：介绍了三元催化转换器的作用、结构、工作原理、常见故障分析、检修方法和故障排除实例分析关键词：三元催化转换器；故障原因；检修1 三元催化转换器的作用在大气污染物质中，CO的75%、HC和 Nox的50%来源汽油发动机排放的尾气。
为了减少排放污染。
现代汽油发动机桥车在排气系统中普遍装有三元催化转换器。
三元催化转换器也称作触媒转换器，它安装在排气道中，位于排气歧管和消音器之间。
将汽车尾气中有害物CO、HC和NOx转换成为无害物H2O、HC和N2。
三元催化转换器结构和工作原理。
三元催化转换器由三元催化转换芯子、减震层和外壳等组成，现代轿车用的三元催化转换芯子。
大多数以蜂窝状陶瓷作为承载催化剂的载体，简称陶瓷载体。
为了提高三元催化转换芯子抗颠簸的能，芯子外面通常用钢丝网包裹，钢丝网形成了减震层，两者一起安装在不锈钢制成的圆筒状壳体内。
蜂窝状陶瓷载体每平方英寸有400﹋200个孔。
这些孔贯通与整个载体。
在每个孔的内表面儿涂有一层非常疏松的涂层，其粗糙多孔的表面，可使壁面实际催化剂反应表面扩大到7000倍左右，在涂层表面散布着贵金属催化剂（钯、铂、铑等）。
尾气中的CO、HC和Nox以及燃烧剩余的O2在催化剂的作用下，在一定温度条件下（300-500°C）发生氧化还原反应，生成H2O、HC和N2。
当空燃比为标准理论空燃比（A/F=14.7：1）时，三元催化转换器的转换效率能达到90%以上。
因此装有三元催化转换器的发动机必须采用氧传感器对空燃比进行反馈控制。
将空燃比精确控制在标准理论空燃比附近。
三元催化转换器上常用的故障有催化剂化学中毒、积碳堵塞、高温烧结和陶瓷载体破损。
催化剂化学中毒原因是燃料和机油中含有铅，硫，磷等化学元素，燃烧后的氧化物覆盖在催化剂表面，使发动机排气管中尾气的有害成分不能与催化剂接触，无法进行氧化还原反应。
积碳堵塞原因是来燃烧产生的积碳或机油经排气门导管进入排气管内高温氧化生成积碳堵塞了三元催化转换器的陶瓷载体，造成排气不畅、恶化燃烧，导致发动机动力不足，怠速抖动。
关于三元催化转换器
<一>．三元催化转化器：
1.什么是三元催化转化器：三元催化转化
器，是安装在汽车排气系统中最重要的机外净
化装置，是目前汽油机中使用最广泛，最成熟
有效的有害排放物控制措施。
它可将汽车尾气
排出的一氧化碳(CO)、碳氢化合物(HC)和(NO
x
)
等有害气体通过氧化和还原作用转变为无害的
二氧化碳(CO
2)、水(H
2
O)和氮气(N
2
)。
由于这种
催化转化器可同时将废气中的3种主要有害物质转化为无害物质，故称三元。
2.结构
3.工作原理：废气通过净化器的通道时,三种有害气体的活性增加，活化能降低。
一氧化碳(CO)和碳氢化合物(HC)就会在催化剂铂(Pt)、钯(Pd)、铑(Rn)的作用下, 与空气中的氧发生氧
化反应产生无害的水(H
2O)和二当汽车氧化碳(CO
2
), 而氮氧化合物(NO
x
)则在催
化剂铑(Rn)的作用下被还原为无害的氧气(O
2)和氮气(N
2
)。
4.化学反应方程式：
氧化反应：
2CO+O
2→2CO
2
CO+H
2O→CO
2
+H
2
2C
x H
y
+(2x+0.5y)O
2
→yH
2
O+2xCO
2还原反应：
2NO+2CO→2CO
2
+N
2
2NO+2H
2
→2H
2
O+N
2
C x H
y
+(2x+0.5y)NO→0.5yH
2
O+xCO
2
+(x+0.25y)N
2 其他（有关水蒸气的反应）：
C
x
H
y
+xH
2
O→xCO+(x+0.5y)H
2
CO+H
2
O→CO
2
+H
2
H 2+0.5O
2
→H
2
O
总体上是个放热反应，因此催化转化器出口的温度应至少高于进口温度20%左右。
5.三元催化转化器的优劣：
优点：三元催化转化器的性能稳定、质量可靠、寿命长，净化效率非常高，可以净化90%以上的有害物质。
可同时将废气中的三种主要有害物质转化为无害物质。
缺点：只能适用于无铅低硫汽油做燃料的汽车,价格并不低廉，清洗麻烦。
6.三元催化转化器的工作条件问题：
○1.空燃比：混合气中空气与燃料之间的质
量的比例。
一般用每克燃料燃烧时所消耗的空气
的克数来表示。
右图表示了混合气浓度与三元催化转换器中
三种有害排放物的转换效率的关系。
由图中可
见，只有在接近理论空燃比（14.7）的狭窄范围
内，对CO、HC、NO
x
这三种有害排放物才能都有
高的转换效率。
因此使用三元催化转化器时，应
将混合气浓度严格控制在理论空燃比附近（过量空气系数a=1）。
○2.排气温度：废气从发动机排气口排出时的温度。
三元催化剂最低要在350 摄氏度的时候起反应，温度过低时，转换效率急剧下降；而催化剂的活性温度( 最佳的工作温度) 是400℃到800℃左右，超过900℃也会使催化剂老化急剧加剧。
由于发动机刚启动时，排气温度较低，要尽快将温度升高至最佳工作温度，因此三元催化转化器的安装位置一般尽量靠近排气管的入口。
为保证较高的排气温度以改善转换效率，还可以安装
一较小的前置三元催化转换器，采用电加
热以及喷入部分燃油等。
但是，一般汽油发动机正常工作时，
排气口温度能达到700℃，再加上转化器
内部反应等情况，很有可能超过最佳工作
温度，减少使用寿命。
因此排气温度也要
严格控制。
7.点火提前角对尾气温度的影响：
从点火时刻起到活塞到达压缩上止点，这段时间内曲轴转过的角度称为点火提前角。
最佳点火提前角的作用就是在各种不同工况下使气体膨胀趋势最大段处于活塞做功下降行程，使效率最高。
点火过早，会造成爆震，活塞上行受阻，效率降低，热负荷、机械负荷、噪声和振动加剧，这是应该防止的。
点火过迟，气体做功困难，油耗大，效率低，排气声大。
不论点火过早或过迟，都会影响转速的提升。
为了降低燃烧室内的最高压力和温度，降低尾气排放温度，可以适当的减小点火提前角以推迟点火。
由右图可知，适当减小点火提前角还可以降低HC和的生成。
但为了考虑做功效率、发动机负荷、油耗、爆震等因素，点火提前NO
x
角不宜过小。
8.三元催化转化器失效原因：
○1.由于汽油中含有硫、铅等有害物质，润滑油中含有磷、锌元素。
这些物质及燃烧后的氧化物颗粒会在三元催化转化器内部的催化剂表面形成化学络合物，使催化剂无法与废气接触，失去催化作用。
○2.由于驾驶员的不良驾驶习惯，或者长期行驶在拥堵路面，发动机经常处于不完全燃烧状态，会在氧传感器和三元催化器内形成积炭，堵塞孔隙，造成失效。
○3.点火时间过迟或点火次序错乱、断火等，都会使未燃烧的混合气进入催化反应器，造成排气温度过高，影响催化转化器的效能。
9.解决办法：由于三元催化器主要载体是由贵重金属构成，价格十分昂贵，因此养护三元催化器也是降低用车成本的有效方法，定期清洗三元催化器是必要的。
同时定期做整车保养。
<二>．三元催化转化器清洗剂：
1.什么是三元催化转化器清洗剂：三元催化清洗剂是一种清洗机动车三元催化转化器表面络合物的透明液体，能有效清除三元催化器表面的硫、磷等化学物，疏通排气管堵塞，恢复三元催化器活性，延长三元催化器使用寿命。
清洗三元催化器是降低尾气排放的最直接、有效的方法。
随着国家对机动车尾气排放检测的日趋严格，三元催化器清洗剂的市场也越来越大，被广大车友接受。
目前市场上主流清洗剂的品牌中，均为国产品牌，如“铜爵三元清洗剂”等。
2.清洗剂使用方法：利用三元催化器清洗剂清洗机动车三元催化器，需要专门的清洗工具，类似医院输液，因此，三元催化器清洗俗称为“打吊瓶”。
清洗液通过工具由进气真空管吸入发动机，通过燃烧室、排气管到达三元催化器，在一定温度下，与三元催化器表明的覆盖物发生化学反应，以达到清洁目的。
3.清洗步骤：○1启动发动机，待水温正常后熄灭引擎；○2将本品倒入专用设备内，将设备输出接头与真空管连接；○3启动发动机，将转速控制在2000转左右，打开流量控制阀，将本品缓慢滴入进气道。
清洗时间约30-40分钟；○4清洗完毕后保持发动机转速3-5分钟，以排出残液。
由此可见，进行一次三元催化转化器的清洗比较麻烦，一般都会选择去专业的修车厂进行清洗，清洗的价格也不低。
如果有一种既方便又便宜的清洗工具就好了。
