第一部份变频器的把持方法之迟辟智美创作一、把持面板各部的名称：图1 把持面板安插二、把持键的功能：1．LOCAL/REMOTE：用数字把持器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o201）可设定这个键的有效/无效.2．MENU：菜单键，按此键可进入参数设置.3．ESC：按一下ESC键，则回到前一个状态.4．JOG：把持器运行时的点动运行键.5．FWD/REV：把持器运行时，运转方向切换键. 6．RESET：设定参数数值时，选择把持位；故障发生时，作为故障复位键.7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键.8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键.9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键.10．RUN：把持器运行时，按下此键起动变频器. 11．STOP：把持器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o201）可以设定这个键的有效/无效.三、方式的切换按（MENU）键，暗示驱动方式，然后按、键切换方式.读取、设定各方式中参数时，按（DATA/ENTER）键.从参数的读取、设定状态返回前一状态时，按（ESC）键.具体把持如下图：图2 方式的切换四、把持举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的把持在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等.经常使用监视参数：图3 驱动方式下的把持方法第二部份变频器的调整一、确认机电旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常.如有异常，按二、运行速度的调整注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz.三、平层精度的调整平层精度的调整必需在井道平层装置已经调整完毕的情况下进行，即井道插板位置已调整准确（普通井道系统）或井道偏移量及各层楼高度已设置准确（绝对值编码器系注：以上方法其实不是唯一的调整方法，还可以通过PLC 或微机数据的调整来调整平层精度，具体的调整方法拜会相应的调试说明.四、起动加速度的调整为保证起动加速度和舒适感，可适当调整变频器的相关参五、停止减速度的调整为保证停止减速度和舒适感，可适当调整变频器的相关参没有在上表中列出的参数为变频器的出厂值；除本调试说明中述及的调整参数外，请不要随意改动变频器参数，以免造成不需要的麻烦.注意：如果发现上述故障以外的故障提示，请速与本公司。

第一部分变频器的操纵方法之欧侯瑞魂创作一、操纵面板各部的名称：图1 操纵面板安插二、操纵键的功能：1．LOCAL/REMOTE：用数字操纵器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o201）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG：操纵器运行时的点动运行键。

5．FWD/REV：操纵器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操纵位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10．RUN：操纵器运行时，按下此键起动变频器。

11．STOP：操纵器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o201）可以设定这个键的有效/无效。

三、方式的切换按（MENU）键，暗示驱动方式，然后按、键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操纵如下图：图2 方式的切换四、操纵举例把加速时间从10.0Sec变动为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操纵在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

经常使用监视参数：图3 驱动方式下的操纵方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

如有异常，按下表中的方法进行处理：二、运行速度的调整依照实际需要，可对以下参数进行调整：注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz。

安川g7变频器调试说明安川G7变频器调试说明一、调试前准备工作1.1 确保变频器与控制设备正确连接1.2 检查主电源是否正常接通1.3 检查变频器的各个参数设定是否符合要求二、变频器调试步骤2.1 变频器开机设置2.1.1 按下开机按钮，等待变频器启动2.1.2 进入变频器主菜单，按照提示进行基本参数的设置2.2 变频器运行参数调试2.2.1 设置变频器的额定频率和电流2.2.2 调整变频器的输出频率和电流，观察设备的运行情况2.2.3 如有需要，对输出频率和电流进行优化调整，以达到最佳效果2.3 变频器保护功能测试2.3.1 设置变频器的过载保护参数2.3.2 模拟设备过载情况，观察变频器的保护功能是否正常2.3.3 如有需要，调整过载保护参数，以达到最佳保护效果2.4 变频器通信调试（可选）2.4.1 设置变频器的通信参数2.4.2 连接变频器与控制设备的通信线路，进行通信测试2.4.3 如有需要，对通信参数进行调整，以确保稳定的通信连接三、调试注意事项3.1 注意安全操作，避免电击等事故3.2 在调试过程中，注意观察设备运行情况，及时处理异常情况3.3 如需更详细的调试步骤和参数设置，请参考安川G7变频器的说明书附件：本文档不涉及附件内容。

法律名词及注释：1.变频器：Variable Frequency Drive，简称VFD，是一种可以通过改变电机输入电压和频率来控制电动机转速的设备。

2.额定频率：指设备正常运行时的设定频率，也叫基准频率。

3.额定电流：指设备正常运行时的电流大小，也叫基准电流。

4.过载保护：指变频器系统通过监测电机电流等参数，当电流超过设定值时，自动停机保护设备和系统的功能。

第一部分变频器的操作方法一、操作面板各部的名称：图１操作面板布置二、操作键的功能:1．LOCAＬ/ＲＥMOTE:用数字操作器运行（COＣAL)和用控制回路端子运行(ＲEMOTＥ)切换时按下，由参数（o２-01)可设定这个键的有效／无效.2．MENU：菜单键,按此键可进入参数设置。

3．ESC:按一下ESC键,则回到前一个状态。

4．JOG:操作器运行时的点动运行键。

5．FWD/REＶ:操作器运行时，运转方向切换键。

6．REＳET：设定参数数值时,选择操作位;故障发生时,作为故障复位键。

7．增加键:选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值(减少)时按下此键.9．ＤATA/ＥNTEＲ:各模式、功能、参数、设定值确认时按下此键.10．RUN：操作器运行时,按下此键起动变频器。

11．SＴOP:操作器运行时，按下此键停止变频器;控制回路端子运行时，由参数(ｏ２-０１）可以设定这个键的有效／无效.三、方式的切换按（ＭENU)键,表示驱动方式，然后按↑、↓键切换方式。

读取、设定各方式中参数时,按(DＡTA/ENTEＲ）键.从参数的读取、设定状态返回前一状态时,按(ESC）键。

具体操作如下图:图2 方式的切换四、操作举例把加速时间从１0。

0Sec变更为20.0Sec,请按以下顺序设定参数:五、在驱动方式下的操作在驱动方式下,可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数:U1—01 频率指令U１—02输出频率图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置,按检修上行或检修下行按钮,电梯将以检修速度上行或下行,观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

如有异常,按下表中的方法进行处理:运转方向不一致,速度正常调换输出三相中的任意二相，并调换旋转编码器的A、B相或二、运行速度的调整注：速度≤1.0m/s时单层速度和多层速度的设置值相同,预设值均为50。

第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG：操作器运行时的点动运行键。

5．FWD/REV：操作器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10．RUN：操作器运行时，按下此键起动变频器。

11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。

三、方式的切换按（MENU）键，表示驱动方式，然后按↑、↓键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操作如下图：图2 方式的切换四、操作举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：U1-01 频率指令U1-02 输出频率U1-03 输出电流U1-05 电机速度U1-06 输出电压指令U1-07 主回路直流电压U1-08 输出功率U1-09 力矩指令U1-10 输入端子的状态U1-11 输出端子的状态U1-12 变频器的运行状态U1-13 累计运行时间U3-01 前1回故障内容U3-02 前2回故障内容U3-03 前3回故障内容U3-04 前4回故障内容U3-05 第1次故障发生时间U3-06 第2次故障发生时间U3-07 第3次故障发生时间U3-08 第4次故障发生时间图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

安川G7变频器调试说明一、变频器参数的设定方法：1、变频器操作器上共有11个按键：1）LOCAL/REMOTE本地与远程控制转换键；2）MENU 选择菜单键，用来选择个模式；3）ESC 返回键，按下此键则返回到前一个状态；4）JOG 点动键，操作器运行时的点动运行键；5）FWD/REV 正转/反转键，操作器运行时，切换旋转方向；6）〉/RESET移位/复位键，选择设定参数数值的位数键，故障发生时作为故障复位键使用；7）∧增加键，选择模式，参数编号，设定值（增加）等等；8）∨减少键，选择模式，参数编号，设定值（减少）等等；9）DATA/ENTER数据/输入键，决定各模式，参数的编号，设定值；10）RUN运行键，用操作器运行时，按此键启动变频器；11）STOP 停止键，用操作器运行时，按此键停止变频器；2、变频器参数的设定方法：（1）在监视界面下按下MENU键，界面显示“Operation”,连续按下MENU 键会在如下5个菜单之间来回转换：1）Operation 驱动模式，在此模式下按下DATA/ENTER键，变频器会回到监视界面；2）Quick Setting QUICK程序模式，初始设定；3）Programming ADVANCED程序模式，变频器全部参数设定；4）Modified Consts 校验模式，已设定过的与出厂值不同的参数；5）Auto Tuning 字学习模式，对电机参数进行自学习；（2）Quick Setting初始设定举例（设定A1-02=3 带PG矢量控制）：在监视界面下按下MENU键，直至显示“Quick Setting”界面，再按“DATA/ENTER”键，显示“A1-00=0”,再按“〉/RESET”键，此时“00”闪动，再按“∧”键，将“00”改为“02”，再按“DATA/ENTER”键后，将数值改为“03”，再按“DATA/ENTER”键，A1-02就被设置成“03”即带PG矢量控制模式；（3） P rogramming参数设定举例：（设定F1-01=1024 编码器脉冲数）在监视界面下按下MENU键，直至显示“Programming”界面，再按“DATA/ENTER”键，显示“A1-00=0”,此时“A1”闪动，再按“∧”键，直至出现“F1-01=0”，此时“F1”闪动，再按再按“〉/RESET”键，此时“01”闪动，再按“DATA/ENTER”键后，将数值改为“1024”，再按“DATA/ENTER”键，“F1-01”的数值即编码器脉冲数就被设置成1024；（4）在以上两例中设置完参数以后，如不修改其它参数，可直接按MENU 键，再按“DATA/ENTER”键，变频器会直接回到监视界面。

第一部分变频器的操作方法一、操作面板各部的名称:图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下,由参数（o2-01）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG:操作器运行时的点动运行键.5．FWD/REV：操作器运行时，运转方向切换键。

6．RESET:设定参数数值时,选择操作位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键.10．RUN:操作器运行时，按下此键起动变频器.11．STOP：操作器运行时，按下此键停止变频器;控制回路端子运行时，由参数（o2—01）可以设定这个键的有效/无效。

三、方式的切换按(MENU)键，表示驱动方式，然后按↑、↓键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER)键.从参数的读取、设定状态返回前一状态时，按（ESC)键.具体操作如下图:图2 方式的切换四、操作举例把加速时间从10。

0Sec变更为20.0Sec，请按以下顺序设定参数:五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：U1—01 频率指令U1—02输出频率图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致,速度是否正常。

如有异常,按下表中的方法进行处运转方向不一致，速度正常调换输出三相中的任意二相，并调换旋转编码器的A、B相或二、运行速度的调整注：速度≤1。

安川G7变频器参数设定表参数号参数设置设置内容说明A1-00 0 ENGLISH 语种选择A1-01 2 参数存取级别A1-02 3 有PG 矢量控制A1-03 0 不进行初期化A1-04 0 PASSWORD 无密码B1-01 1 频率指令的选择B1-02 1 运行指令的选择B1-03 0 停止方法的设定B1-04 0 可反转B1-05 0 按频率指令运行B1-06 1 程序输入的应答性设定B2-01 0.5 直流制动开始频率B2-02 20 直流制动电流变频器额定电流100% B2-03 1.0 起动时直流制动时间B2-04 0.5 停止时直流制动时间B3-01 1 速度搜索有效B6-01 0.3 起动时DWELL频率B6-02 0.5 起动时DWELL时间B6-03 0.1 停止时DWELL频率B6-04 0.0 停止时DWELL时间C1-01 3 加速时间1C1-02 2 减速时间1C1-03 5 加速时间2C1-04 5 减速时间2C1-05 5 加速时间3C1-06 5 减速时间3C1-07 5C1-11 0.4 加减速时间的切换频率C2-01 2.5 S字特性时间C2-02 1.5 加速完成C2-03 1.5 减速开始C2-04 2 .5 减速完成C5-01 20 速度控制回路增益设定1C5-02 0.5 速度控制回路的积分时间C5-03 40 速度控制回路增益设定2C5-04 0.5 速度控制回路的积分时间C5-07 3 速度控制切换频率C6-02 8KHZ 载波频率D1-01 0 频率指令1D1-02 2 频率指令2D1-03 4 频率指令3D1-04 10 频率指令4D1-05 20 频率指令5D1-06 25 频率指令6D1-07 30 频率指令7D1-08 45 频率指令8D1-09 0 频率指令9D1-17 6 点动频率E1-01 380 输入电压设定E1-03 F V/F 曲线选择E1-04 60 最高输出频率E1-05 400 最大电压E1-06 50 基频E1-09 0.2 最低输出频率E2-01 23 额定电流E2-02 1.41 额定转差E2-03 7.5 空载电流E2-04 4 极数E2-05 0.5 线间点阻E2-06 17% 漏电感E2-07 0.45 铁芯饱和系数1E2-08 0.60 铁芯饱和系数2E2-09 0 机械损失F1-01 1024 PG脉冲数F1-02 0 减速停止F1-03 1 减速停止F1-04 3 减速停止F1-05 0 正转A超前F1-06 132 PG分频比F1-07 0 积分功能无效F1-08 115H1-01 24 多功能端子S3功能选择H1-02 14 端子S4功能选择H1-03 3 端子S5功能选择H1-04 4 端子S6 功能选择H1-05 6 端子S7功能选择H1-06 9 端子S8功能选择H1-07 5 端子S9功能选择H1-08 32 端子S10功能选择H1-09 7 端子S11功能选择H1-10 15 端子S12功能选择H2-01 0 M1-M2端子功能H2-02 1 P1端子H2-03 2 P2端子H2-04 6 P3端子H2-05 10 P4端子H3-04 0 模拟输入A3端子信号电平选择H3-05 F 模拟输入A3端子功能选择H3-06 50 模拟输入A3端子输入增益H3-07 -40 模拟输入A3端子输入偏值L3-04 1 按设定条件减速L4-01 6hzL4-02 2hzT1-01 0 自学习模式选择T1-02 11 电机输出功率T1-03 360 电机额定电压T1-04 23 电机额定电流T1-05 50 电机基频T1-06 4 电机极数T1-07 1460 电机额定转速T1-08 1024 PG的脉冲数。

第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG：操作器运行时的点动运行键。

5．FWD/REV：操作器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10．RUN：操作器运行时，按下此键起动变频器。

11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。

三、方式的切换按（MENU）键，表示驱动方式，然后按↑、↓键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操作如下图：图2 方式的切换四、操作举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

如有异常，按下表中的方法进行二、运行速度的调整按照实际需要，可对以下参数进行调整：注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz。

第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG：操作器运行时的点动运行键。

5．FWD/REV：操作器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10．RUN：操作器运行时，按下此键起动变频器。

11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。

三、方式的切换按（MENU）键，表示驱动方式，然后按↑、↓键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操作如下图：图2 方式的切换四、操作举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

如有异常，按下表中的方法进行处理：二、运行速度的调整按照实际需要，可对以下参数进行调整：注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz。

参数说明设定值备注A1-00语种选择0O1-03频率指令选择4按电机极数设置B1-03停止方法选择1B1-06控制端子扫描２次时间选择0B2-01零速电平0.1B3-01启动时速度寻找选择1C1-01加速时间11C1-02减速时间１1C1-03加速时间2 2.0C1-04减速时间２2C2-01加速开始时的S特性时间0C2-02加速完了时的S特性时间0C2-03减速开始时的S特性时间0C2-04减速完了时的S特性时间0C5-01ASR比例增益１10C5-02ASR积分时间１0.35E1-01变频器输入电压380按额定电压设置E1-04最高输出频率50该参数与E1-06相同E1-05最大电压380E1-06基本频率50E1-09最小输出频率0E2-01电机额定电流３、接下来按表设置参数异步电机控制柜安川G7A变频器参数设置表变频器参数设置步骤１、首先设置“控制模式”参数A1-02＝3(带PG矢量控制)２、然后用“初始化”参数A1-03=2220将变频器初始化E2-02电机额定转差E2-03电机空载电流额定电流的３５％～４０％E2-04电机极数E2-11电机额定容量电机功率F1-01PG脉冲数1024F1-03过速度发生时动作选择0F1-04速度偏差过大检出时动作选择0F1-10速度偏差过大的检出标准30F1-11速度偏差过大检出延迟时间 1.0H1-01选择端子S3的功能24H1-02选择端子S4的功能14H1-03选择端子S5的功能FH1-04选择端子S6的功能FH1-05选择端子S7的功能FH1-06选择端子S8的功能9H1-07选择端子S9的功能F多功能接点输入7H1-08选择端子S10的功能F多功能接点输入8H1-09选择端子S11的功能F多功能接点输入9H1-10选择端子S12的功能F多功能接点输入10H2-01选择端子M1-M2的功能37H3-01选择频率指令（电压）端子A1信号电平0H3-02选择频率指令（电压）端子A1输入增益100%H3-03选择频率指令（电压）端子A1信号偏置0根据给定模拟电压最大值和电梯速度设置H3-04选择多功能模拟量输入端子A3信号电平1H3-05选择多功能模拟量输入端子A3功能14H3-06选择多功能模拟量输入端子A3输入增益100%力矩补偿L5-01异常复位再启动次数5L8-05输入侧欠相保护的动作选择1L8-07输出侧欠相保护的选择1有效O1-01监视选择5 O1-02电源投入时监视项目选择1 O1-04频率指令的单位设定0 O2-01本地、远程键的功能选择0 O2-02STOP键的功能选择0 L3-04减速中失速防止功能选择0。

安川G7变频器调试说明一、变频器参数的设定方法：1、变频器操作器上共有11个按键：1）LOCAL/REMOTE本地与远程控制转换键；2）MENU 选择菜单键，用来选择个模式；3）ESC 返回键，按下此键则返回到前一个状态；4）JOG 点动键，操作器运行时的点动运行键；5）FWD/REV 正转/反转键，操作器运行时，切换旋转方向；6）〉/RESET移位/复位键，选择设定参数数值的位数键，故障发生时作为故障复位键使用；7）∧增加键，选择模式，参数编号，设定值（增加）等等；8）∨减少键，选择模式，参数编号，设定值（减少）等等；9）DATA/ENTER数据/输入键，决定各模式，参数的编号，设定值；10）RUN运行键，用操作器运行时，按此键启动变频器；11）STOP 停止键，用操作器运行时，按此键停止变频器；2、变频器参数的设定方法：（1）在监视界面下按下MENU键，界面显示“Operation”,连续按下MENU 键会在如下5个菜单之间来回转换：1）Operation 驱动模式，在此模式下按下DATA/ENTER键，变频器会回到监视界面；2）Quick Setting QUICK程序模式，初始设定；3）Programming ADVANCED程序模式，变频器全部参数设定；4）Modified Consts 校验模式，已设定过的与出厂值不同的参数；5）Auto Tuning 字学习模式，对电机参数进行自学习；（2）Quick Setting初始设定举例（设定A1-02=3 带PG矢量控制）：在监视界面下按下MENU键，直至显示“Quick Setting”界面，再按“DATA/ENTER”键，显示“A1-00=0”,再按“〉/RESET”键，此时“00”闪动，再按“∧”键，将“00”改为“02”，再按“DATA/ENTER”键后，将数值改为“03”，再按“DATA/ENTER”键，A1-02就被设置成“03”即带PG矢量控制模式；（3） P rogramming参数设定举例：（设定F1-01=1024 编码器脉冲数）在监视界面下按下MENU键，直至显示“Programming”界面，再按“DATA/ENTER”键，显示“A1-00=0”,此时“A1”闪动，再按“∧”键，直至出现“F1-01=0”，此时“F1”闪动，再按再按“〉/RESET”键，此时“01”闪动，再按“DATA/ENTER”键后，将数值改为“1024”，再按“DATA/ENTER”键，“F1-01”的数值即编码器脉冲数就被设置成1024；（4）在以上两例中设置完参数以后，如不修改其它参数，可直接按MENU 键，再按“DATA/ENTER”键，变频器会直接回到监视界面。

第一部分变频器的操纵方法之阿布丰王创作一、操纵面板各部的名称：图1 操纵面板安插二、操纵键的功能：1．LOCAL/REMOTE：用数字操纵器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o201）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG：操纵器运行时的点动运行键。

5．FWD/REV：操纵器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操纵位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10．RUN：操纵器运行时，按下此键起动变频器。

11．STOP：操纵器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o201）可以设定这个键的有效/无效。

三、方式的切换按（MENU）键，暗示驱动方式，然后按、键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操纵如下图：图2 方式的切换四、操纵举例把加速时间从10.0Sec变动为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操纵在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

经常使用监视参数：图3 驱动方式下的操纵方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

如有异常，按下表中的方法进行处理：二、运行速度的调整依照实际需要，可对以下参数进行调整：注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz。

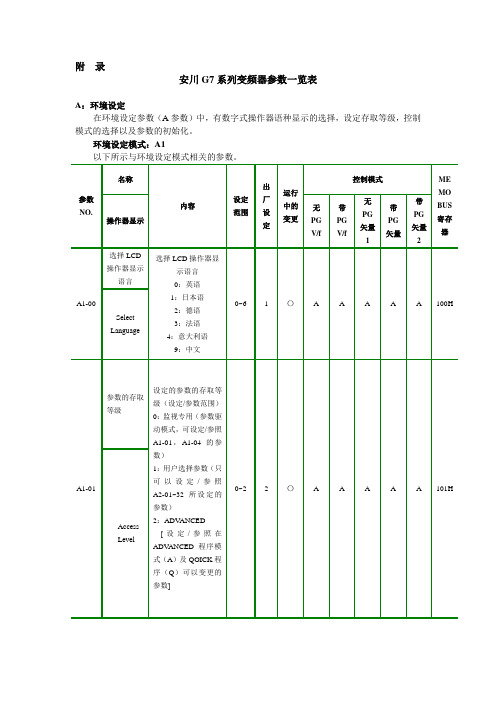

附录安川G7系列变频器参数一览表A：环境设定在环境设定参数（A参数）中，有数字式操作器语种显示的选择，设定存取等级，控制模式的选择以及参数的初始化。

环境设定模式：A1以下所示与环境设定模式相关的参数。

◆B:应用在应用参数（B参数）中，有设定运行模式的选择、直流制动、速度搜索、时间功能、DWELL 功能，节能控制等功能。

◆选择运行模式：b1■直流制动：b2以下所示与直流制动功能相关的参数■速度搜索：b3以下所示与速度搜索功能相关的参数■TIME功能：b4以下所示与TIME功能相关的参数■PID控制：b5以下所示与PID控制功能相关的参数■DWELL功能：b6以下所示与DWELL功能相关的参数。

■DROOP控制：b7以下所示与DROOP控制相关的参数。

■节能控制：b8以下所示与节能控制功能相关的参数。

■零伺服：b9◆C：调整在调整参数（c参数）中，有设定加减速时间，s字特性，滑差补偿，力矩补偿，速度控制，载波频率的功能。

■加减速时间：c1以下所示与加速时间·减速时间相关的参数■S字特性：C2以下所示与S字特性功能相关的参数。

■滑差补偿：c3以下所示与滑差补偿功能相关的参数。

■力矩补偿：C4以下所示与力矩补偿功能相关的参数。

■速度控制（ASR）：C5以下所示与速度控制相关的参数。

■载波频率：C6以下所示与载波频率相关的参数。

◆D:指令在指令参数（D参数），设定频率指令值。

■频率上限、下限：d2■跳跃频率：d3以下所示与跳跃频率功能相关的参数■频率指令保持：d4以下所示与频率指令保持功能相关的参数。

■力矩控制：d5■减弱磁场:d6以下所示与减弱磁场指令相关的参数。

◆E：电机参数在电机参数（E参数），设定V/f特性，电机参数等。

■V/f特性：E1■电机参数：E2■电机2的V/f特性：E3■电机2参数：E4◆F：选择件选择件参数（F参数），设定与变频器选择相关的参数。

■PG速度控制卡：F1■模拟量指令卡：F2■数字量指令卡：F3■数字量监视卡：F4以下所示与模拟量监视卡相关的参数。
