钻井仪器简介

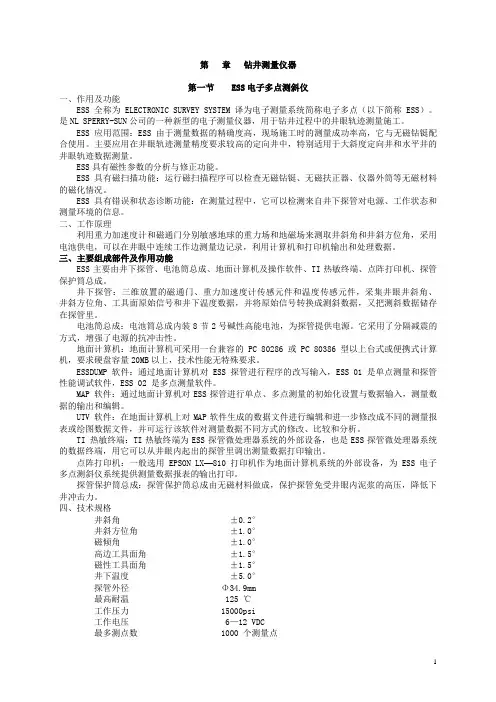

第章钻井测量仪器第一节 ESS电子多点测斜仪一、作用及功能ESS全称为 ELECTRONIC SURVEY SYSTEM 译为电子测量系统简称电子多点（以下简称ESS）。

是NL SPERRY-SUN公司的一种新型的电子测量仪器，用于钻井过程中的井眼轨迹测量施工。

ESS应用范围：ESS由于测量数据的精确度高，现场施工时的测量成功率高，它与无磁钻铤配合使用。

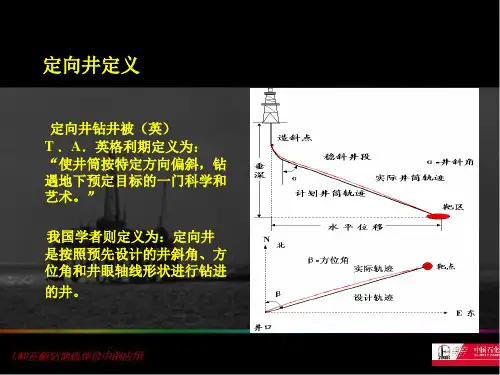

主要应用在井眼轨迹测量精度要求较高的定向井中，特别适用于大斜度定向井和水平井的井眼轨迹数据测量。

ESS具有磁性参数的分析与修正功能。

ESS具有磁扫描功能：运行磁扫描程序可以检查无磁钻铤、无磁扶正器、仪器外筒等无磁材料的磁化情况。

ESS具有错误和状态诊断功能：在测量过程中，它可以检测来自井下探管对电源、工作状态和测量环境的信息。

二、工作原理利用重力加速度计和磁通门分别敏感地球的重力场和地磁场来测取井斜角和井斜方位角，采用电池供电，可以在井眼中连续工作边测量边记录，利用计算机和打印机输出和处理数据。

三、主要组成部件及作用功能ESS主要由井下探管、电池筒总成、地面计算机及操作软件、TI热敏终端、点阵打印机、探管保护筒总成。

井下探管：三维放置的磁通门、重力加速度计传感元件和温度传感元件，采集井眼井斜角、井斜方位角、工具面原始信号和井下温度数据，并将原始信号转换成测斜数据，又把测斜数据储存在探管里。

电池筒总成：电池筒总成内装8节2号碱性高能电池，为探管提供电源。

它采用了分隔减震的方式，增强了电源的抗冲击性。

地面计算机：地面计算机可采用一台兼容的PC 80286或PC 80386型以上台式或便携式计算机，要求硬盘容量20MB以上，技术性能无特殊要求。

ESSDUMP 软件：通过地面计算机对ESS探管进行程序的改写输入，ESS 01 是单点测量和探管性能调试软件，ESS 02 是多点测量软件。

MAP 软件：通过地面计算机对ESS探管进行单点、多点测量的初始化设置与数据输入，测量数据的输出和编辑。

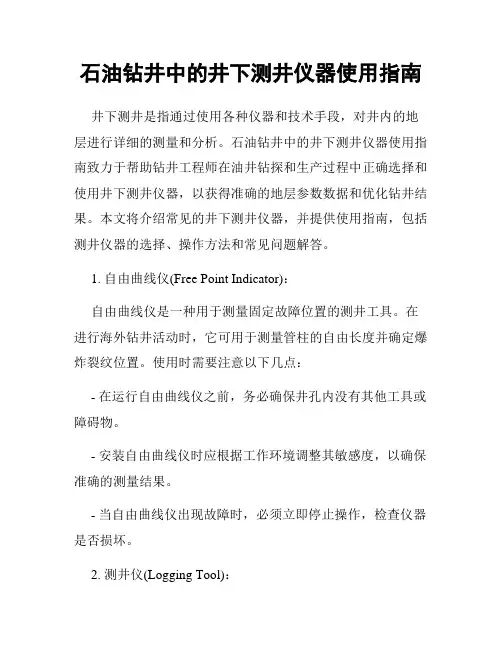

石油钻井中的井下测井仪器使用指南井下测井是指通过使用各种仪器和技术手段，对井内的地层进行详细的测量和分析。

石油钻井中的井下测井仪器使用指南致力于帮助钻井工程师在油井钻探和生产过程中正确选择和使用井下测井仪器，以获得准确的地层参数数据和优化钻井结果。

本文将介绍常见的井下测井仪器，并提供使用指南，包括测井仪器的选择、操作方法和常见问题解答。

1. 自由曲线仪(Free Point Indicator)：自由曲线仪是一种用于测量固定故障位置的测井工具。

在进行海外钻井活动时，它可用于测量管柱的自由长度并确定爆炸裂纹位置。

使用时需要注意以下几点：- 在运行自由曲线仪之前，务必确保井孔内没有其他工具或障碍物。

- 安装自由曲线仪时应根据工作环境调整其敏感度，以确保准确的测量结果。

- 当自由曲线仪出现故障时，必须立即停止操作，检查仪器是否损坏。

2. 测井仪(Logging Tool)：测井仪是一种能够进行地层测量和数据记录的工具。

常见的测井仪包括电阻率测井仪、自然伽玛射线测井仪、声波测井仪等。

使用测井仪时需要注意以下几点：- 根据井孔的特征和测井目的选择合适的测井仪。

- 在使用测井仪之前，检查仪器是否完好，电池是否充电，探头是否清洁。

- 将测井仪缓慢地降入井孔，在下降和上升的过程中平稳操作，以避免损坏仪器或产生误差。

3. 旁远探测器(Sidekick)：旁远探测器是一种用于测量井眼直径和探测井孔壁上各种缺陷的测井工具。

使用旁远探测器时需要遵循以下指南：- 在使用旁远探测器之前，清洁井眼内的堵塞物，并确保仪器和电缆没有损坏。

- 安装旁远探测器时，根据井眼的尺寸和形状适当调整测量参数。

- 在探测井孔壁上的缺陷时，移动旁远探测器的位置以获得完整的测量数据。

4. 测井电缆(Logging Cable)：测井电缆将井下测井仪器与地面设备连接起来，用于传输数据和供应电源。

使用测井电缆时需要注意以下几点：- 在使用测井电缆之前，检查电缆是否有明显的损坏，如断裂或磨损。

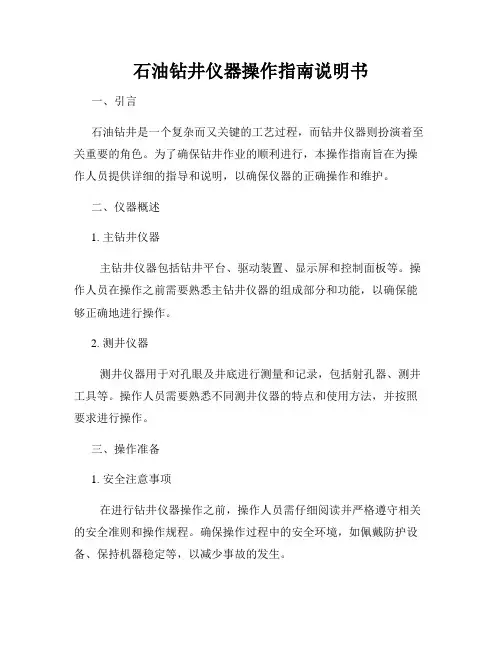

石油钻井仪器操作指南说明书一、引言石油钻井是一个复杂而又关键的工艺过程，而钻井仪器则扮演着至关重要的角色。

为了确保钻井作业的顺利进行，本操作指南旨在为操作人员提供详细的指导和说明，以确保仪器的正确操作和维护。

二、仪器概述1. 主钻井仪器主钻井仪器包括钻井平台、驱动装置、显示屏和控制面板等。

操作人员在操作之前需要熟悉主钻井仪器的组成部分和功能，以确保能够正确地进行操作。

2. 测井仪器测井仪器用于对孔眼及井底进行测量和记录，包括射孔器、测井工具等。

操作人员需要熟悉不同测井仪器的特点和使用方法，并按照要求进行操作。

三、操作准备1. 安全注意事项在进行钻井仪器操作之前，操作人员需仔细阅读并严格遵守相关的安全准则和操作规程。

确保操作过程中的安全环境，如佩戴防护设备、保持机器稳定等，以减少事故的发生。

2. 环境检查在进行钻井仪器操作前，操作人员需要对作业区域进行仔细检查，确保环境良好，没有潜在的危险因素。

同时，仪器本身也需要经过检查，确保其正常工作。

四、操作步骤1. 仪器启动与校准根据不同钻井仪器的要求，按照指示进行启动和校准的过程。

该过程需要进行仔细的仪器检查和参数校准，以确保仪器的准确度和稳定性。

2. 仪器操作根据实际需要和工艺要求，进行相应的仪器操作。

操作人员需要熟悉不同功能按键和控制面板的布局，并按照操作手册中的指导进行相应的操作。

3. 数据记录与分析在钻井作业过程中，操作人员需要实时记录和分析数据，以便及时调整钻井参数和维护钻井仪器。

同时，需要将数据记录并存档，以备后续的分析和参考。

五、故障排除与维护1. 故障排除在钻井仪器操作中可能会出现一些故障和问题，操作人员需要具备一定的故障排查能力，并根据操作手册中提供的故障排除指南进行相应的处理。

2. 仪器维护钻井仪器的正常维护对于延长其使用寿命和确保操作效果至关重要。

操作人员需要认真按照维护手册的要求进行仪器的定期保养和检修，确保仪器的良好状态。

六、操作注意事项1. 经验与技术钻井仪器操作需要一定的经验和技术，操作人员需要经过专门的培训和学习，熟悉操作流程和技巧，以提高操作的准确性和效率。

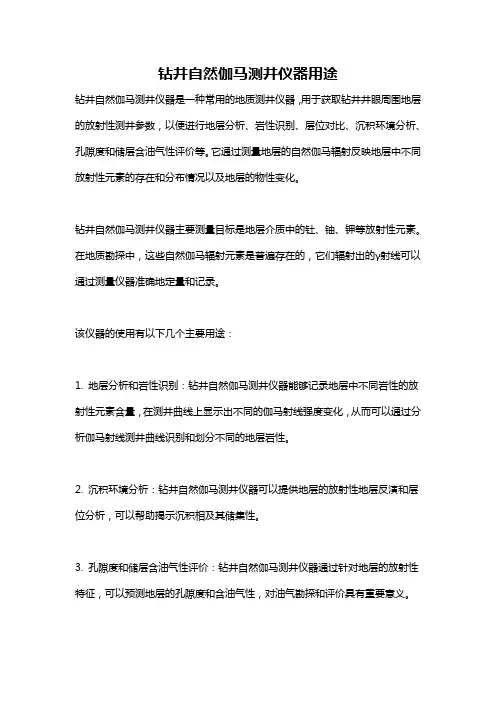

钻井自然伽马测井仪器用途
钻井自然伽马测井仪器是一种常用的地质测井仪器，用于获取钻井井眼周围地层的放射性测井参数，以便进行地层分析、岩性识别、层位对比、沉积环境分析、孔隙度和储层含油气性评价等。

它通过测量地层的自然伽马辐射反映地层中不同放射性元素的存在和分布情况以及地层的物性变化。

钻井自然伽马测井仪器主要测量目标是地层介质中的钍、铀、钾等放射性元素。

在地质勘探中，这些自然伽马辐射元素是普遍存在的，它们辐射出的γ射线可以通过测量仪器准确地定量和记录。

该仪器的使用有以下几个主要用途：
1. 地层分析和岩性识别：钻井自然伽马测井仪器能够记录地层中不同岩性的放射性元素含量，在测井曲线上显示出不同的伽马射线强度变化，从而可以通过分析伽马射线测井曲线识别和划分不同的地层岩性。

2. 沉积环境分析：钻井自然伽马测井仪器可以提供地层的放射性地层反演和层位分析，可以帮助揭示沉积相及其储集性。

3. 孔隙度和储层含油气性评价：钻井自然伽马测井仪器通过针对地层的放射性特征，可以预测地层的孔隙度和含油气性，对油气勘探和评价具有重要意义。

4. 地层层位对比：钻井自然伽马测井仪器具有较高的分辨率，可以提供地层的准确层位信息，帮助勘探人员进行区域和局部地层对比。

除了以上主要应用之外，钻井自然伽马测井仪器还可以用于测量井眼的辐射强度，以确定井眼附近地层的放射性矿石产状，为矿床勘探提供有力的线索。

总而言之，钻井自然伽马测井仪器是一种非常重要的地质测井工具，可用于获取地层放射性参数，进行地层分析、岩性识别、沉积环境分析、孔隙度和储层含油气性评价等工作，对于油气勘探和矿产资源评价具有重要意义。

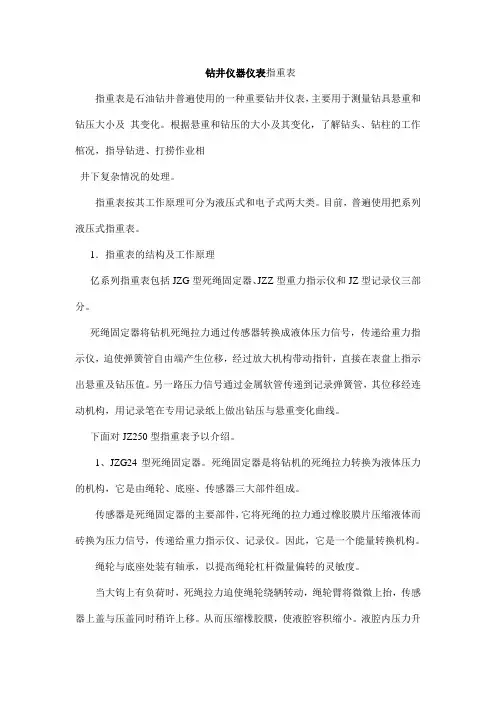

钻井仪器仪表指重表指重表是石油钻井普遍使用的一种重要钻井仪表，主要用于测量钻具悬重和钻压大小及其变化。

根据悬重和钻压的大小及其变化，了解钻头、钻柱的工作棺况，指导钻进、打捞作业相井下复杂情况的处理。

指重表按其工作原理可分为液压式和电子式两大类。

目前，普遍使用把系列液压式指重表。

1．指重表的结构及工作原理亿系列指重表包括JZG型死绳固定器、JZZ型重力指示仪和JZ型记录仪三部分。

死绳固定器将钻机死绳拉力通过传感器转换成液体压力信号，传递给重力指示仪，迫使弹簧管自由端产生位移，经过放大机构带动指针，直接在表盘上指示出悬重及钻压值。

另一路压力信号通过金属软管传递到记录弹簧管，其位移经连动机构，用记录笔在专用记录纸上做出钻压与悬重变化曲线。

下面对JZ250型指重表予以介绍。

1、JZG24型死绳固定器。

死绳固定器是将钻机的死绳拉力转换为液体压力的机构，它是由绳轮、底座、传感器三大部件组成。

传感器是死绳固定器的主要部件，它将死绳的拉力通过橡胶膜片压缩液体而砖换为压力信号，传递给重力指示仪、记录仪。

因此，它是一个能量转换机构。

绳轮与底座处装有轴承，以提高绳轮杠杆微量偏转的灵敏度。

当大钩上有负荷时，死绳拉力迫使绳轮绕辆转动，绳轮臂将微微上抬，传感器上盖与压盖同时稍许上移。

从而压缩橡胶膜，使液腔容积缩小。

液腔内压力升高，压力通过传压管线传入指重表的显示仪表和记录仪表。

传感器液腔内的压力是与死绳拉力（大钩负荷）成正比的，所以显示仪表可间接指示大钩负荷。

2、JZZ1型重力指示仪。

重力指示仪是一种特制的弹簧液管压力表。

它主要由弹簧管、放大机构、重力指示仪指针、灵敏表指针、表盘等组成。

重力指示仪和灵敏表组装在一起。

重力指示仪指针最大偏转角度为375度，灵敏表指针的最大偏转角度为重力指示仪指针的4倍。

重力指示仪十灵敏表各有一根弹簧管。

重力指示仪、灵敏表弹簧管的自由端位移通过连杆带动扇形齿轮转动齿轮铀，而使指针产生偏转。

放大机构由三块固定板和支承固定。

石油行业中常见的钻井设备及作业流程钻井是石油行业中的一个重要环节，它涉及到石油的开采和探明储量。

在钻井作业中，常见的钻井设备有钻机、钻铤、岩石钻头等。

本文将介绍这些设备的功能和使用方法，并对钻井作业流程进行详细的探讨。

一、钻机钻机是钻井作业中最常见的设备之一，它具有将钻铤或岩石钻头推进到地下的功能。

钻机通常由钻井塔架、提升系统、旋转系统和钻井液循环系统组成。

钻机的运作原理是利用钻杆的旋转和下压力来推进钻铤或岩石钻头。

在钻井过程中，钻机将钻铤或岩石钻头连续地向地下推进，同时还会通过旋转系统对其进行旋转，从而加速钻进速度。

二、钻铤钻铤是一种用于切削和破碎地下岩石的工具。

它的形状通常是圆柱形，底部有齿轮或其他切削结构。

在钻井作业中，钻铤经常被安装在钻杆的末端，并通过钻机的旋转系统进行旋转。

钻铤的主要功能是将地下岩石切削或破碎成小块，以便于后续的钻井作业。

它的使用方法是通过钻机的下压力和旋转系统的旋转使其逐渐钻入地下，同时利用其齿轮或切削结构来切削或破碎岩石。

三、岩石钻头岩石钻头是一种用于切削地下岩石的工具，它的形状通常是圆锥形或圆柱形。

岩石钻头被安装在钻杆的末端，并通过钻机的旋转系统进行旋转。

岩石钻头的主要功能是切削地下岩石，使其变成碎屑并带出地面。

与钻铤相比，岩石钻头更适用于较硬的岩石层。

在钻井作业中，通常需要根据地质勘探结果选择合适的岩石钻头。

钻井作业流程钻井作业流程包括井口准备、套管下套、钻井阶段、取芯、测井、完井等几个主要环节。

井口准备是为了确保钻井作业的安全和顺利进行，包括搭建钻井塔架、安装钻机等工作。

套管下套是为了加固井壁，防止井壁塌方。

在这一环节中，钻机会安装套管，并通过旋转和下压力将其推入地下。

钻井阶段是钻井作业的核心环节，从地表钻入地下并取芯。

它的目的是探明石油储量，并为后续的工作提供数据支持。

取芯是指在钻井作业中获取地下岩石样品。

通过取芯，可以对地下岩石的性质、组成和储油能力进行分析。

石油勘探试验和检测仪器设备表
地质勘探仪器设备
1. 激发电源：用于产生地震波，用于地震勘探实验。

2. 地震仪：用于检测地震波的传播和反射，对地层结构进行分析。

3. 钻井设备：包括钻机、钻头、钻管等，用于地下钻探，获取地质样本。

4. 钻井测井仪器：包括测井仪、测井探头等，用于探测井孔内的地层信息。

地球物理勘探仪器设备
1. 电阻率测量仪：用于测量地下岩石或土壤的电阻率，从而判断地质结构。

2. 重力仪：用于测量地球重力场的变化，揭示地下构造。

3. 磁力仪：用于测量地球磁场的变化，分析地下磁性物质。

4. 电磁仪：用于探测地下电磁物性参数，如电导率、介电常数等。

5. 探地雷达：利用电磁波作为信号，探测地下构造及水文地质条件。

化学分析仪器设备
1. 质谱仪：用于分析和鉴定石油中的有机物成分和其他化学物质。

2. 气相色谱仪：用于分离和分析石油中的气体成分。

3. 高效液相色谱仪：用于分离和分析石油中的溶液成分。

4. 石油密度计：用于测量石油样品的密度。

钻探测试仪器设备
1. 钻井动力学仪器：用于分析钻井过程中的钻头受力情况。

2. 钻井液测试仪器：用于检测钻井液中的各种参数，如密度、粘度等。

3. 钻进记录仪：用于记录钻井过程中的各种数据，如井深、时间等。

以上是石油勘探试验和检测仪器设备表的简要介绍。

具体的仪器设备列表会根据勘探项目的需求而有所不同。

过钻头测井原理钻头测井是一种常用于石油勘探和开采的地球物理测井技术。

它通过将仪器装置置于钻井中的钻头上，测量地下地层的物理性质和工程参数，以便帮助石油工程师评估油气储层的产能和采收潜力。

本文将详细介绍钻头测井的原理、仪器装置和应用。

钻头测井原理钻头测井的原理是通过测量钻头附近地下地层的物理性质来获得地下的相关信息。

这些物理性质包括电阻率、自然伽玛辐射、声波传播速度、密度和中子散射截面等。

钻头测井仪器装置钻头测井仪器通常由测井传感器、信号处理仪表和数据记录器等部分组成。

下面将介绍一些常见的钻头测井仪器装置。

1.电阻率测井仪：电阻率测井仪是用来测量地下岩石的电阻率。

它通过将测井仪器的电极接触井壁和地下形成闭合电路，利用电流经过地层产生的电位差来测量岩石的电阻率。

电阻率测井仪通常由多个电极构成，以便在不同深度测量电阻率。

2.自然伽玛测井仪：自然伽玛测井仪是用来测量地下岩石的自然伽玛辐射强度。

自然伽玛辐射是由地下放射性元素如铀、钍和钾等产生的。

测井仪器通过将探测器放置在钻头附近，测量自然伽玛辐射的能量和强度来确定地下放射性元素的分布和岩石类型。

3.声波测井仪：声波测井仪是用来测量地下岩石的声波传播速度。

它利用声波在岩石中传播的时间来计算地层的声波速度。

常见的声波测井方法包括正转波测井、侧向波测井和全波测井等。

4.密度测井仪：密度测井仪是用来测量地下岩石的密度。

它通过测量反射回的γ射线的能量来确定岩石的密度。

密度测井可以提供有关岩石的组成和孔隙度等信息。

5.中子测井仪：中子测井仪是用来测量地下岩石的中子散射截面积。

它通过发射中子束使岩石中的原子核发生散射，然后测量散射后的中子数量和能量来确定岩石的含水量和其他组成参数。

钻头测井应用钻头测井在石油行业的应用非常广泛，主要包括以下几个方面：1.油气储层评价：钻头测井可以提供有关储层的信息，如孔隙度、渗透率、饱和度和岩性等。

这些信息对于评估油气储层的产能和采收潜力非常重要。
