汽车塑料件设计要求方案一、引言汽车塑料件是指汽车的各种塑料零部件，如前保险杠、车灯壳、内饰板等。
这些塑料件在汽车设计中起到了重要的作用，既能美化外观，又能提高车辆的安全性和舒适性。
本文将从材料选择、设计要求和制造工艺等方面探讨汽车塑料件的设计方案。
二、材料选择1.耐热性：汽车塑料件需要具备一定的耐高温性，以便适应汽车运行时的高温环境。
因此，选用具有较高熔融温度和热变形温度的工程塑料，如聚苯乙烯、聚碳酸酯等。
2.强度和刚度：汽车塑料件需要具备足够的强度和刚度，以承受行驶中的冲击和振动。
为此，可以采用增强型工程塑料，如增强尼龙、增强聚酰胺等。
3.耐化学腐蚀性：汽车在使用中会接触到各种化学品，如汽油、润滑油等，因此汽车塑料件需要具备很好的耐化学腐蚀性。
选择具有较好耐腐蚀性的塑料，如聚氯乙烯、聚丙烯等。
4.色彩稳定性：汽车塑料件需要具有良好的色彩稳定性，以保证在长时间的使用过程中不会因颜色的变化而影响外观。
因此，选用具有良好稳定性的色粉颜料或采用涂层工艺进行保护。
5.环保性：汽车塑料件的材料选择要符合环保要求，尽可能减少对环境的污染。
在选择时，可以考虑采用可回收的材料或采用无卤素、无铅等环保型材料。
三、设计要求1.外观设计：汽车塑料件是汽车的重要组成部分，其外观设计要与整车风格相协调。
注重形状的流线化、曲线的柔和、比例的协调等，以提高整体的美观性。
2.强度和刚度：对于需要承受冲击的塑料件，要注重强度和刚度的设计，以确保其在受力时不会发生变形和破裂。
3.安装和拆卸便捷性：汽车塑料件需要便于安装和拆卸，以方便维修和更换。
因此，在设计时要考虑到拆卸和装配的方便性，并采用合适的固定件和连接件。
4.密封性：对于需要防水和密封的汽车塑料件，要注重密封性的设计，以避免水汽渗入和气体泄漏。
5.耐久性：汽车塑料件需要具备一定的耐久性，以承受车辆长期使用带来的磨损和老化。
因此，在设计时要考虑到材料的耐候性和耐磨性，并采取适当的保护措施。
汽车一般塑料件设计标注标准1 主题内容与适用范围本标准规定了汽车一般塑料件通用技术条件。
本标准适用于汽车一般塑料制品，本标准不适用于已有公司产品标准的特殊塑料零件（如转向盘等）。
2 引用标准GB 8410 汽车内饰材料的燃烧特性GB 4457.3 机械制图字体QC/T 15 汽车塑料制品通用试验方法QCn 29017 汽车模制塑料零件的未注公差尺寸的极限偏差汽车塑料件耐振动试验方法汽车非金属材料零件人工耐候性试验方法汽车非金属材料零件曝露试验后外观评价方法汽车塑料件耐湿性试验方法汽车塑料件耐溶剂试验方法汽车塑料件耐冲击试验方法汽车塑料件耐摩擦色牢度试验方法汽车塑料件色差试验及评价方法汽车非金属制品检验一般规则3术语工矿特性码---一组由大写的汉语拼音字母和阿拉伯数字组成的表示塑料零件安装位置、使用工矿及特殊要求的分类码。
4零件分类及工矿特性码构成根据塑料零件的安装位置、使用工矿、特殊要求，对零件进行分类，并以工矿特性码定义。
工矿特性码构成4.2.1 装车位置根据零件在车上的位置处分为四类，分别用大写汉语拼音字母表示。
具体规定如下:A ——车身内部零件B ——车身外部零件C ——发动机舱内零件D ——底盘上零件4.2.2 光照根据零件的光照情况分为两种，用一位阿拉伯数字表示，具体规定如下：0 ——不受阳光照射1 ——受阳光照射4.2.3 温度根据零件的温度工况分为四种，用一位阿拉伯的数字表示，具体规定如下：0 ——温度不高工况，如门里板堵盖、轮罩、座椅调节手柄等。
1 ——较高温度工况，如仪表板下挡板、开关固定板、保险杠、灯圈、车门户板等。
2 ——高温工况，如仪表板上部零件、烟灰缸等。
3 ——特高温度工况4.2.4 特殊限定零件有特殊性能要求时，增加特殊限定码，特殊限定码由一位或一组大写汉语拼音字母组成。
具体规定如下：T ——装饰性：用于有装饰性要求的内饰及外装件F ——阻燃性：用于有阻燃要求的内饰件S ——冲击性：用于受冲击作用的零件，冲击性分为三种，具体规定如下：S ——普通冲击S1 ——中冲击S2 ——高冲击4.3 工况特性码在图样上的标注例：仪表板中下挡板ABS-AI该零件安装在车身内部（位置码为A），受阳光照射（光照码为1），在较高温度工况下工作（温度码为1），属内饰件（增加T），有阻燃要求（增加F），有抗中等冲击要求（增加S1）、其工况特性码为：AIITFSI 在图样材料中标注： ABS—AI EQC—300—93AIITFSI EQC—302—945 技术要求5.1 一般规定5.1.1 一般塑料零件必须符合本标准，并严格按经过规定程序批准的图样及有关技术文件制造。

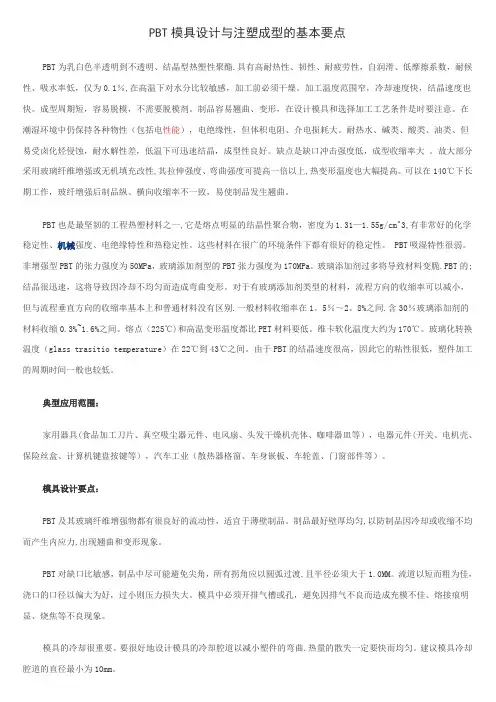

PBT模具设计与注塑成型的基本要点PBT为乳白色半透明到不透明、结晶型热塑性聚酯.具有高耐热性、韧性、耐疲劳性，自润滑、低摩擦系数，耐候性、吸水率低，仅为0.1％,在高温下对水分比较敏感，加工前必须干燥。
加工温度范围窄，冷却速度快，结晶速度也快。
成型周期短，容易脱模，不需要脱模剂。
制品容易翘曲、变形，在设计模具和选择加工工艺条件是时要注意。
在潮湿环境中仍保持各种物性（包括电性能），电绝缘性，但体积电阻、介电损耗大。
耐热水、碱类、酸类、油类、但易受卤化烃侵蚀，耐水解性差，低温下可迅速结晶，成型性良好。
缺点是缺口冲击强度低，成型收缩率大。
故大部分采用玻璃纤维增强或无机填充改性,其拉伸强度、弯曲强度可提高一倍以上,热变形温度也大幅提高。
可以在140℃下长期工作，玻纤增强后制品纵、横向收缩率不一致，易使制品发生翘曲。
PBT也是最坚韧的工程热塑材料之一,它是熔点明显的结晶性聚合物，密度为1.31—1.55g/cm^3,有非常好的化学稳定性、机械强度、电绝缘特性和热稳定性。
这些材料在很广的环境条件下都有很好的稳定性。
PBT吸湿特性很弱。
非增强型PBT的张力强度为50MPa，玻璃添加剂型的PBT张力强度为170MPa。
玻璃添加剂过多将导致材料变脆.PBT的;结晶很迅速，这将导致因冷却不均匀而造成弯曲变形。
对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别.一般材料收缩率在1。
5％～2。
8%之间.含30％玻璃添加剂的材料收缩0.3%~1.6%之间。
熔点（225℃)和高温变形温度都比PET材料要低。
维卡软化温度大约为170℃。
玻璃化转换温度（glass trasitio temperature）在22℃到43℃之间。
由于PBT的结晶速度很高，因此它的粘性很低，塑件加工的周期时间一般也较低。
典型应用范围：家用器具(食品加工刀片、真空吸尘器元件、电风扇、头发干燥机壳体、咖啡器皿等），电器元件(开关、电机壳、保险丝盒、计算机键盘按键等），汽车工业（散热器格窗、车身嵌板、车轮盖、门窗部件等）。
汽车塑料件设计要求方案一、引言塑料件在汽车设计和制造过程中起着重要的作用，它们通常用于车身、内饰和底盘部件。
本方案旨在确保汽车塑料件的设计满足各种要求，包括性能、质量、可靠性和环境友好。
二、设计目标1.性能：汽车塑料件在使用过程中应具备良好的强度、刚度、耐热性和耐用性，以确保其长期使用的可靠性和安全性。
2.质量：塑料件的制造质量应符合汽车行业的相关标准和要求，确保其尺寸精确、表面光滑、无毛刺和气泡。
3.可靠性：塑料件的设计应考虑正常使用环境下的振动、冲击和温度变化等因素，以确保其可靠性和寿命。
4.环境友好：塑料件的材料选择应考虑环境友好性，例如使用可回收的塑料材料，减少对环境的负面影响。
三、设计过程1.概念设计：根据汽车的功能需求和外观要求，进行初步的概念设计，包括外形、尺寸和结构等。
2.材料选择：根据塑料件的使用要求，选择合适的塑料材料，主要考虑其强度、耐热性和耐用性等性能指标。
3.结构设计：在概念设计的基础上，采用CAD软件进行详细的结构设计，包括结构件和连接方式等。
4.模具设计：根据结构设计的CAD模型，进行模具的设计和制造，确保塑料件的生产过程中能够精确复制设计要求。
5.实验验证：利用模具制备出样品进行实验验证，包括强度测试、耐热性测试和可靠性测试等，以确保设计要求的满足。
6.优化改进：根据实验结果，对设计进行优化改进，以提高塑料件的性能和可靠性。
四、质量控制1.原材料检验：对进货的塑料材料进行检验，包括外观、尺寸和性能测试等，确保原材料的质量符合设计要求。
2.生产过程控制：在塑料件生产过程中，采用严格的控制措施，确保良品率和尺寸精度的控制。
3.产品验收：对塑料件进行全面的验收，包括外观、尺寸和功能测试等，确保产品质量符合客户的要求。
4.售后服务：建立健全的售后跟踪服务体系，及时解决客户的问题和反馈，确保客户满意度。
五、环境友好1.材料选择：优先选择可回收的塑料材料，减少对环境的污染。
2.工艺改进：改进生产工艺，减少废料产生和能源消耗，提高生产效率。
汽车内饰零件通用技术条件JT1-9900-10-11 范围本技术条件规定了内饰零件的基本性能要求及试验方法。
本技术条件适用于长安汽车股份有限公司所开发车型的仪表板总成、中控箱总成、门板总成、立柱门槛、地毯、顶棚、搁物板、遮阳板等汽车内饰零件。
2 规范性引用文件GB 250 评定变色用灰色样卡GB 251 评定沾色用灰色样卡GB 8410 汽车内饰材料的燃烧特性ISO 6452 橡胶、塑料、人造革——汽车内饰材料雾化特性的测定SAE J2412 汽车内饰件加速暴露实验：可控辐照度氙弧灯SJ-NW-37 车内挥发性有机物及醛酮类测试汽车零部件取样技术规范SJ-NW-38 汽车零部件材料挥发性有机物及醛酮类化合物采样技术规范 SJ-NW-39 车内零部件材料挥发性有机物和醛酮类物质分析技术规范SJ-NW-51 长安车内零部件散发性有害物质技术要求3 要求3.1 除非另外规定，否则应符合本技术条件的要求，并按经规定程序批准的图样与技术文件制造。
3.2 外观要求：所有零件外观应与经确认后的样品一致。
1）产品外观面不允许有裂纹、变形、银纹、波纹、烧焦、飞边、毛刺、气泡、浇口痕迹、顶杆印痕、熔接痕和收缩痕等不可接受表面缺陷。
2）喷涂或镀铬的产品，表面涂层或镀层均匀一致、色泽均匀，外观表面不允许有目视可见的麻点、起泡、漏镀、变色、脱落及其他不可接受缺陷。
3）产品主要外观表面上的分模线应小于0.1mm；非主视外观面分模线的痕迹小于0.2mm。
且必须经过长安公司技术部门的认可。
4）零件表面的颜色和花纹应与经规定程序批准的色板或样品一致。
皮纹要清晰、色泽均匀，皮纹类型、纹理方向、纹理深度以及皮纹范围应与长安公司所要求的一致，由于因脱模方向引起的非主要表面皮纹深度变化要均匀，不允许出现皮纹拉伤。
3.3 性能要求序号试验项目性能要求试验方法3.3.1 阻燃性满足GB 8410的要求4.13.3.2 耐辐照高温性（仅针对仪表板上本体、搁物板及安装于仪表板、搁物板水平表面上的零件，要求与仪表板一起进行试验）试验过程中及试验后，产品不得出现可见颜色或光泽变化、裂纹、难闻气味、分层、起泡、收缩、翘曲变形、增塑剂析出、皱褶、卷边等缺陷及其他任何影响正常使用的缺陷。
塑料模具设计产品外观要求标准一、成型塑胶外壳外观、尺寸、配合1. 塑胶外壳表面不允许缺陷：缺料、烧焦、顶白、白线、披峰、起泡、拉白或拉裂、拉断、烘印、皱纹。
2. 熔接痕：一般圆形穿孔熔接痕长度不大于5mm，异形穿孔熔接痕长度小于15mm，熔接痕强度并能通过功能安全测试。
3. 收缩：外观面明显处不允许有收缩，不明显处允许有轻微缩水，手感不到凹痕。
4.一般小型塑胶件平面不平度小于0.3mm，有装配要求的需保证装配要求。
5. 塑胶外壳外观明显处不能有气纹、料花，产品一般不能有气泡。
6. 塑胶外壳的几何形状，尺寸大小精度应符合正式有效的开模图纸或3D文件要求，塑胶外壳公差需根据公差原则，轴类尺寸公差为负公差，孔类尺寸公差为正公差，顾客有要求的按要求。
7. 塑胶外壳壁厚：塑胶外壳壁厚一般要求做到平均壁厚，非平均壁厚应符合图纸要求，公差根据模具特性应做到-0.1mm。
8. 塑胶外壳配合：面壳底壳配合：表面错位小于0.1mm，不能有刮手现象，有配合要求的孔、轴、面要保证配合间隔和使用要求。
二、塑胶模具外观1.塑胶模具铭牌内容完整，字符清晰，排列整齐。
2. 铭牌应固定在模脚上靠近模板和基准角的地方。
铭牌固定可靠、不易剥落。
3. 冷却水嘴应选用塑料块插水嘴，顾客另有要求的按要求。
4. 冷却水嘴不应伸出模架表面5. 冷却水嘴需加工沉孔，沉孔直径为25mm、30mm、35mm三种规格，孔口倒角，倒角应一致。
6. 冷却水嘴应有进出标记。
7. 标记英文字符和数字应大于5/6，位置在水嘴正下方10mm处，字迹应清晰、美观、整齐、间距均匀。
8. 塑胶模具配件应不影响模具的吊装和存放。
安装时下方有外露的油缸、水嘴，预复位机构等，应有支撑腿保护。
9. 支撑腿的安装应用螺钉穿过支撑腿固定在模架上，过长的支撑腿可用车加工外螺纹柱子紧固在模架上。
10. 塑胶模具顶出孔尺寸应符合指定的注塑机要求，除小型模具外，不能只用一个中心顶出。
11. 定位圈应固定可靠，圈直径为100mm、250mm两种，定位圈高出底板10~20mm。
产品结构设计准则--支柱( Boss )+ M6 A- i0 Z" O" C:基本设计守则支柱突出胶料壁厚是用以装配产品、隔开物件及支撑承托其他零件之用。
空心的支柱可以用来嵌入件、收紧螺丝等。
这些应用均要有足够强度支持压力而不致於破裂。
支柱尽量不要单独使用，应尽量连接至外壁或与加强筋一同使用，目的是加强支柱的强度及使胶料流动更顺畅。
此外，因过高的支柱会导致塑胶部件成型时困气，所以支柱高度一般是不会超过支柱直径的两倍半。
加强支柱的强度的方法”尤其是远离外壁的支柱，除了可使用加强筋外，三角加强块”Gusset plate的使用亦十分常见。
一个品质好的螺丝/支柱设计组合是取决於螺丝的机械特性及支柱孔的设计，一般塑胶产品的料厚尺寸是不足以承受大部份紧固件产生的应力。
固此，从装配的考虑来看，局部增加胶料厚度是有需要的。
但是，这会引致不良的影响，如形成缩水痕、空穴、或增加内应力。
因此，支柱的导入孔及穿孔”避空孔的位置应与产品外壁保持一段距离。
支柱可远离外壁独立而处或使用加强筋连接外壁，後者不但增加支柱的强度以支撑更大的扭力及弯曲的外力，更有助胶料填充及减少因困气而出现烧焦的情况。
同样理由，远离外壁的支柱亦应辅以三角加强块，三角加强块对改善薄壁支柱的胶料流动特别适用。
收缩痕的大小取决於胶料的收缩率、成型工序的叁数控制、模具设计及产品设计。
使用过短的哥针、增加底部弧度尺寸、加厚的支柱壁或外壁尺寸均不利於收缩痕的减少；不幸地，支柱的强度及抵受外力的能力却随着增加底部弧度尺寸或壁厚尺寸而增加。
因此，支柱的设计须要从这两方面取得平衡。
1)支柱位置2)支柱设计不同材料的设计要点ABS一般来说，支柱的外径是内径的两倍已足够。
有时这种方式结果支柱壁厚等於或超过胶料厚度而增加物料重量和在表面产生缩水纹及高成型应力。
严格的来说支柱的厚度应为胶料厚度的50-70%。
如因此种设计方式而支柱不能提供足够强度，但已改善了表面缩水。
汽车研发：塑料件的工艺设计要求及注意事项！小姐姐的“美”是由颜值、身材和才华组成，而才华又占了很大的比例！就像汽车由不同的零件组成，每个零件根据自身性能及功能的需求，又由不同的材料组成，其中塑料就是汽车上十分重要的材料，塑料件占了很大的比例！今天漫谈君就带你一起来看看塑料件的工艺设计要求及注意事项漫谈君说一、漫谈君为大家准备了如下干货：1、56集CATIA基础教程，在公众号后台回复“56”，即可领取！2、全套汽车标准，在公众号后台回复“标准”，即可领取！3、特斯拉专利，在公众号后台回复“特斯拉专利”，即可领取！4、《Model X及Model 3中文用户手册》，在公众号后台回复“中文用户手册”，即可领取！二、汽车大漫谈汽车研发技术群加群：汽车大漫谈7群已满员，专注探索汽车研发技术，有需要进群的工程师童鞋，请加漫谈君微信：autotechstudy01，备注名称+专业哟，方便邀请进群！一前言本文主要介绍的是塑料件的分模线、拔模方向、拔模角度的选择以及塑料件B面结构设计时加强筋的布置、滑块斜顶行程的校核等，本文介绍的只适合注塑成型的塑料件，可能对其他成型工艺不具备参考意义。
二拔模方向拔模方向是塑料件从模具中被顶出的方向。
可以简单地把它理解为一个杯形蛋糕远离杯形蛋糕盘的方向。
这个盘的顶部平面的方向就是拔模方向。
拔模方向也可以比作“最小阻力方向”。
1内孔脱模内孔脱模以尺寸小的一端为准，以保证与内孔配合零件的尺寸及配合间隙，脱模方向为尺寸扩大的方向取得，同时也保证分型线不外露，如下图所示：2外形尺寸外形尺寸以大端为准，脱模斜度向尺寸缩小的方向取得，保证零件与周围的配合间隙，同时要保证零件的工艺美观要求，如下图所示：三拔模角度要求由于塑料冷却时出现收缩，会使塑件紧包在成型芯上。
为了便于脱模，与脱模方向平行的塑件表面，都应设计合理的拔模角度。
塑料件设计中的拔模角度要求如下：1皮纹外表面及零件翻边和配合边•无皮纹的外表面及零件的翻边和配合边，-般要3°以上的拔模角度，如果实现困难，最小1.5°但翻边宽度要窄；•细皮纹一般要3°拔模角。
汽车塑料件质量标准汽车发动机周边塑胶外壳结构件是汽车发动机的重要组成部分，其质量直接影响着汽车的性能和安全。
因此，对于这些塑胶外壳结构件采用的塑胶原料，有着非常严格的品质要求。
下面就来详细介绍一下这些品质要求。
1. 耐高温性能汽车发动机周边塑胶外壳结构件需要在高温环境下长时间运行，因此对于采用的塑胶原料，需要具有良好的耐高温性能。
一般来说，这些塑胶原料需要能够在高温环境下保持稳定的物理和化学性质，不会因为高温而发生变形、软化、老化等现象。
2. 耐化学性能汽车发动机周边塑胶外壳结构件需要能够承受各种化学物质的侵蚀，如汽油、机油、冷却液等。
因此，对于采用的塑胶原料，需要具有良好的耐化学性能，不会因为化学物质的侵蚀而发生变形、软化、老化等现象。
3. 耐磨性能汽车发动机周边塑胶外壳结构件需要经常受到机械摩擦和振动的影响，因此对于采用的塑胶原料，需要具有良好的耐磨性能，不会因为机械摩擦和振动而发生磨损和裂纹等现象。
4. 高强度和钢性汽车发动机周边塑胶外壳结构件需要具有足够的强度和钢性，能够承受汽车行驶中的各种力和压力。
因此，对于采用的塑胶原料，需要具有足够的强度和钢性，不会因为受力而发生变形和断裂等现象。
5. 耐候性能汽车发动机周边塑胶外壳结构件需要长期暴露在室外环境中，因此对于采用的塑胶原料，需要具有良好的耐候性能，不会因为长期暴露在室外环境中而发生老化和变色等现象。
6. 环保性能汽车发动机周边塑胶外壳结构件需要符合环保要求，对人体和环境不会造成危害。
因此，对于采用的塑胶原料，需要符合相关的环保标准和法规，不会含有有害物质。
综上所述，汽车发动机周边塑胶外壳结构件对采用的塑胶原料有着非常严格的品质要求，需要具有耐高温性能、耐化学性能、耐磨性能、高强度和钢性、耐候性能和环保性能等特点。
只有采用符合要求的塑胶原料，才能保证汽车发动机周边塑胶外壳结构件的质量和安全性。
