振冲碎石桩加固地基的应用实例

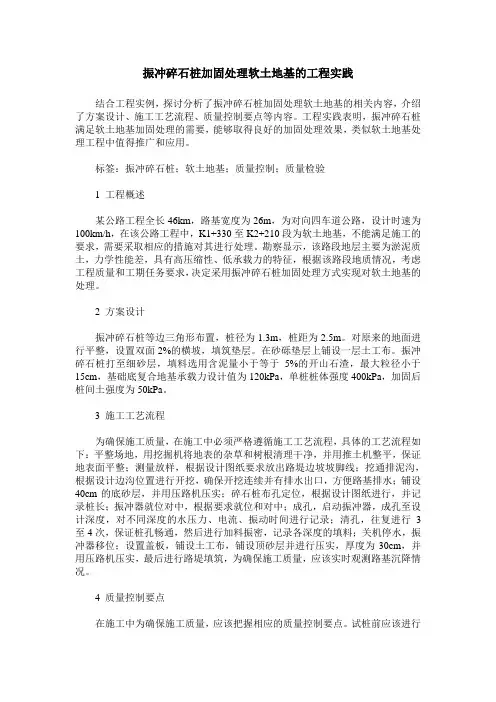

振冲碎石桩加固处理软土地基的工程实践结合工程实例，探讨分析了振冲碎石桩加固处理软土地基的相关内容，介绍了方案设计、施工工艺流程、质量控制要点等内容。

工程实践表明，振冲碎石桩满足软土地基加固处理的需要，能够取得良好的加固处理效果，类似软土地基处理工程中值得推广和应用。

标签：振冲碎石桩；软土地基；质量控制；质量检验1 工程概述某公路工程全长46km，路基宽度为26m，为对向四车道公路，设计时速为100km/h，在该公路工程中，K1+330至K2+210段为软土地基，不能满足施工的要求，需要采取相应的措施对其进行处理。

勘察显示，该路段地层主要为淤泥质土，力学性能差，具有高压缩性、低承载力的特征，根据该路段地质情况，考虑工程质量和工期任务要求，决定采用振冲碎石桩加固处理方式实现对软土地基的处理。

2 方案设计振冲碎石桩等边三角形布置，桩径为1.3m，桩距为2.5m。

对原来的地面进行平整，设置双面2%的横坡，填筑垫层。

在砂砾垫层上铺设一层土工布。

振冲碎石桩打至细砂层，填料选用含泥量小于等于5%的开山石渣，最大粒径小于15cm，基础底复合地基承载力设计值为120kPa，单桩桩体强度400kPa，加固后桩间土强度为50kPa。

3 施工工艺流程为确保施工质量，在施工中必须严格遵循施工工艺流程，具体的工艺流程如下：平整场地，用挖掘机将地表的杂草和树根清理干净，并用推土机整平，保证地表面平整；测量放样，根据设计图纸要求放出路堤边坡坡脚线；挖通排泥沟，根据设计边沟位置进行开挖，确保开挖连续并有排水出口，方便路基排水；铺设40cm的底砂层，并用压路机压实；碎石桩布孔定位，根据设计图纸进行，并记录桩长；振冲器就位对中，根据要求就位和对中；成孔，启动振冲器，成孔至设计深度，对不同深度的水压力、电流、振动时间进行记录；清孔，往复进行3至4次，保证桩孔畅通，然后进行加料振密，记录各深度的填料；关机停水，振冲器移位；设置盖板，铺设土工布，铺设顶砂层并进行压实，厚度为30cm，并用压路机压实，最后进行路堤填筑，为确保施工质量，应该实时观测路基沉降情况。

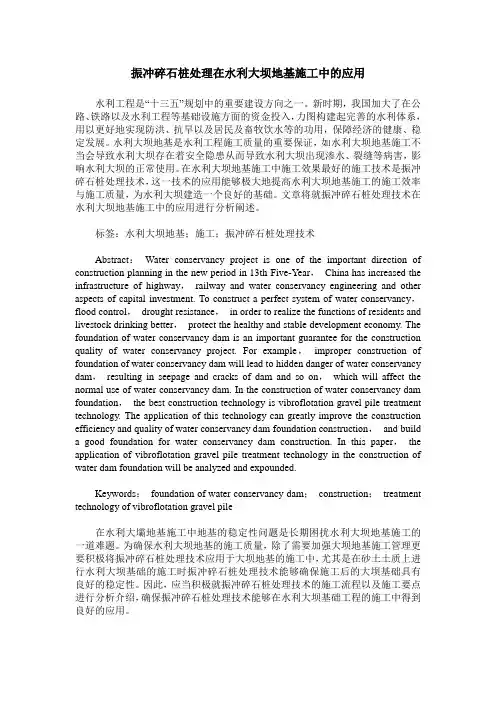

振冲碎石桩处理在水利大坝地基施工中的应用水利工程是“十三五”规划中的重要建设方向之一。

新时期，我国加大了在公路、铁路以及水利工程等基础设施方面的资金投入，力图构建起完善的水利体系，用以更好地实现防洪、抗旱以及居民及畜牧饮水等的功用，保障经济的健康、稳定发展。

水利大坝地基是水利工程施工质量的重要保证，如水利大坝地基施工不当会导致水利大坝存在着安全隐患从而导致水利大坝出现渗水、裂缝等病害，影响水利大坝的正常使用。

在水利大坝地基施工中施工效果最好的施工技术是振冲碎石桩处理技术，这一技术的应用能够极大地提高水利大坝地基施工的施工效率与施工质量，为水利大坝建造一个良好的基础。

文章将就振冲碎石桩处理技术在水利大坝地基施工中的应用进行分析阐述。

标签：水利大坝地基；施工；振冲碎石桩处理技术Abstract：Water conservancy project is one of the important direction of construction planning in the new period in 13th Five-Year，China has increased the infrastructure of highway，railway and water conservancy engineering and other aspects of capital investment. To construct a perfect system of water conservancy，flood control，drought resistance，in order to realize the functions of residents and livestock drinking better，protect the healthy and stable development economy. The foundation of water conservancy dam is an important guarantee for the construction quality of water conservancy project. For example，improper construction of foundation of water conservancy dam will lead to hidden danger of water conservancy dam，resulting in seepage and cracks of dam and so on，which will affect the normal use of water conservancy dam. In the construction of water conservancy dam foundation，the best construction technology is vibroflotation gravel pile treatment technology. The application of this technology can greatly improve the construction efficiency and quality of water conservancy dam foundation construction，and build a good foundation for water conservancy dam construction. In this paper，the application of vibroflotation gravel pile treatment technology in the construction of water dam foundation will be analyzed and expounded.Keywords：foundation of water conservancy dam；construction；treatment technology of vibroflotation gravel pile在水利大壩地基施工中地基的稳定性问题是长期困扰水利大坝地基施工的一道难题。

底部出料式振冲碎石桩干法施工工法底部出料式振冲碎石桩干法施工工法一、前言随着城市建设的快速发展和土地利用率的改善，地下车库、地铁、大型住宅区等工程的需求不断增加。

而在这些建设工程中，地基处理是关键的前置条件。

其中，使用振冲碎石桩加固地基是一个重要且常用的处理方式。

该方法可将岩石碎成颗粒，填充空隙，从而增强地层的承载能力和稳定性。

本文将详细介绍一种底部出料式振冲碎石桩干法施工工法，以供读者参考。

二、工法特点底部出料式振冲碎石桩干法施工工法（以下简称“本工法”）具有以下几个特点：1.施工效率高。

本工法采用了干法施工、底部出料的方式，既可以保证施工速度，同时又避免了出现“堵塞”现象。

2.施工质量高。

本工法采用了振冲碎石桩技术，可将岩石碾碎并填满空隙，从而增强地层的承载能力和稳定性。

3.施工难度小。

本工法使用的是底部出料的振动桩，减少了人工干预的难度，可以进行连续稳定的施工。

三、适应范围本工法适用于地基处理工程中，尤其是在沉降区、软黏土层、弱破碎岩等地质条件下的地基处理。

同时，该工法适用于各种地灾修复、机场、码头、大型住宅区、厂房、车库等建设工程，以及沥青路面的翻修和改造。

四、工艺原理本工法以干法施工为基础，采用底部出料方式施工。

施工前首先找到施工地点的基础情况，通过现场勘探、司钻、触探以及常规进行的实验等手段，对施工地点的地理结构、土层、岩层、地下水位等进行分析并制定施工方案。

在施工过程中，通过底部出料的方式控制桩深度和桩孔内部的振动范围。

同时，为了提高施工质量，在振冲碎石桩中添加适量的水混合剂，从而降低碾压阻力，使碾压效果更为明显。

五、施工工艺（1）施工前准备先对施工场地进行评估，确定地基的堆载能力、土壤及岩层等。

制定相关施工方案及参数，安排好劳动人员和机械设备。

（2）施工机具配置本工法主要包括振动机、碾压机、桩头式平板夹、底部出料式振动桩等。

其中，振动机主要用于辅助振动碾压机进行施工，桩头式平板夹和底部出料式振动桩用于振动碾压悬挂在振动机上进行下放和反复碾压。

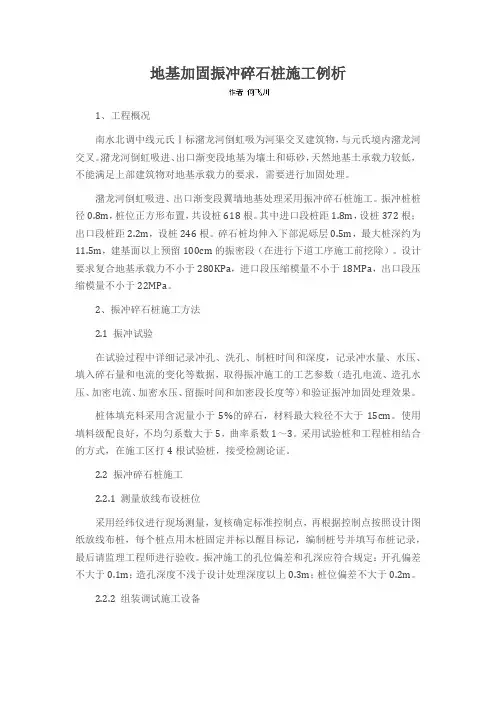

地基加固振冲碎石桩施工例析1、工程概况南水北调中线元氏Ⅰ标潴龙河倒虹吸为河渠交叉建筑物，与元氏境内潴龙河交叉。

潴龙河倒虹吸进、出口渐变段地基为壤土和砾砂，天然地基土承载力较低，不能满足上部建筑物对地基承载力的要求，需要进行加固处理。

潴龙河倒虹吸进、出口渐变段翼墙地基处理采用振冲碎石桩施工。

振冲桩桩径0.8m，桩位正方形布置，共设桩618根。

其中进口段桩距1.8m，设桩372根；出口段桩距2.2m，设桩246根。

碎石桩均伸入下部泥砾层0.5m，最大桩深约为11.5m，建基面以上预留100cm的振密段（在进行下道工序施工前挖除）。

设计要求复合地基承载力不小于280KPa，进口段压缩模量不小于18MPa，出口段压缩模量不小于22MPa。

2、振冲碎石桩施工方法2.1 振冲试验在试验过程中详细记录冲孔、洗孔、制桩时间和深度，记录冲水量、水压、填入碎石量和电流的变化等数据，取得振冲施工的工艺参数（造孔电流、造孔水压、加密电流、加密水压、留振时间和加密段长度等）和验证振冲加固处理效果。

桩体填充料采用含泥量小于5%的碎石，材料最大粒径不大于15cm。

使用填料级配良好，不均匀系数大于5，曲率系数1～3。

采用试验桩和工程桩相结合的方式，在施工区打4根试验桩，接受检测论证。

2.2 振冲碎石桩施工2.2.1 测量放线布设桩位采用经纬仪进行现场测量，复核确定标准控制点，再根据控制点按照设计图纸放线布桩，每个桩点用木桩固定并标以醒目标记，编制桩号并填写布桩记录，最后请监理工程师进行验收。

振冲施工的孔位偏差和孔深应符合规定：开孔偏差不大于0.1m；造孔深度不浅于设计处理深度以上0.3m；桩位偏差不大于0.2m。

2.2.2 组装调试施工设备组装调试振冲设备与现场照明系统，安装上水泵、排污泵并挖设排污沟。

汽车吊按设计位置就位，连接振冲器和导杆，确定振冲标尺，连接控制线路，吊起振冲器，接通电源，启动上水泵，开启振冲器，记录空载运行参数，按照试桩确定的振冲碎石桩施工技术参数，调整电控系统、上水系统到正式开工状态，填写设备调试记录。

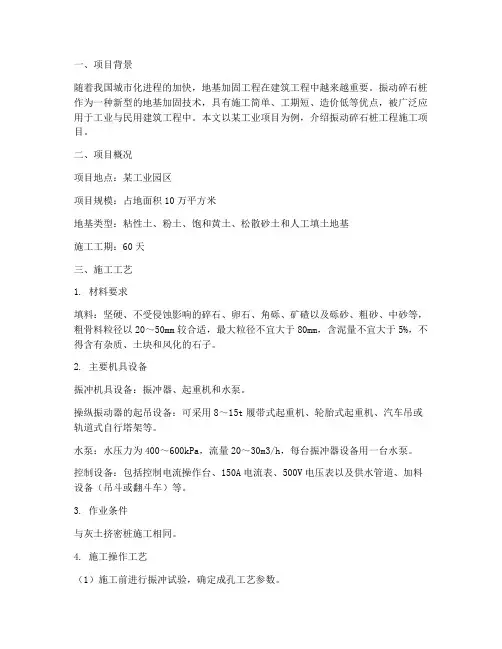

一、项目背景随着我国城市化进程的加快，地基加固工程在建筑工程中越来越重要。

振动碎石桩作为一种新型的地基加固技术，具有施工简单、工期短、造价低等优点，被广泛应用于工业与民用建筑工程中。

本文以某工业项目为例，介绍振动碎石桩工程施工项目。

二、项目概况项目地点：某工业园区项目规模：占地面积10万平方米地基类型：粘性土、粉土、饱和黄土、松散砂土和人工填土地基施工工期：60天三、施工工艺1. 材料要求填料：坚硬、不受侵蚀影响的碎石、卵石、角砾、矿碴以及砾砂、粗砂、中砂等，粗骨料粒径以20～50mm较合适，最大粒径不宜大于80mm，含泥量不宜大于5%，不得含有杂质、土块和风化的石子。

2. 主要机具设备振冲机具设备：振冲器、起重机和水泵。

操纵振动器的起吊设备：可采用8～15t履带式起重机、轮胎式起重机、汽车吊或轨道式自行塔架等。

水泵：水压力为400～600kPa，流量20～30m3/h，每台振冲器设备用一台水泵。

控制设备：包括控制电流操作台、150A电流表、500V电压表以及供水管道、加料设备（吊斗或翻斗车）等。

3. 作业条件与灰土挤密桩施工相同。

4. 施工操作工艺（1）施工前进行振冲试验，确定成孔工艺参数。

（2）振冲器成孔，填入填料，振密填料，形成碎石桩体。

（3）振冲器移位，重复上述步骤，形成桩体。

（4）施工过程中，严格控制桩体质量，确保桩体密实。

四、质量控制1. 材料质量：严格按照材料要求，选用合格的填料。

2. 施工过程：严格按照施工工艺进行操作，确保施工质量。

3. 桩体质量：采用超声波检测、低应变反射波法等方法，对桩体质量进行检测。

4. 地基承载力：采用载荷试验、平板载荷试验等方法，对地基承载力进行检测。

五、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。

2. 施工过程中，严格遵守操作规程，防止发生安全事故。

3. 施工现场配备消防设施，确保消防安全。

4. 施工人员佩戴安全帽、安全带等防护用品。

六、结论振动碎石桩工程施工项目具有施工简单、工期短、造价低等优点，在建筑工程中具有广泛的应用前景。

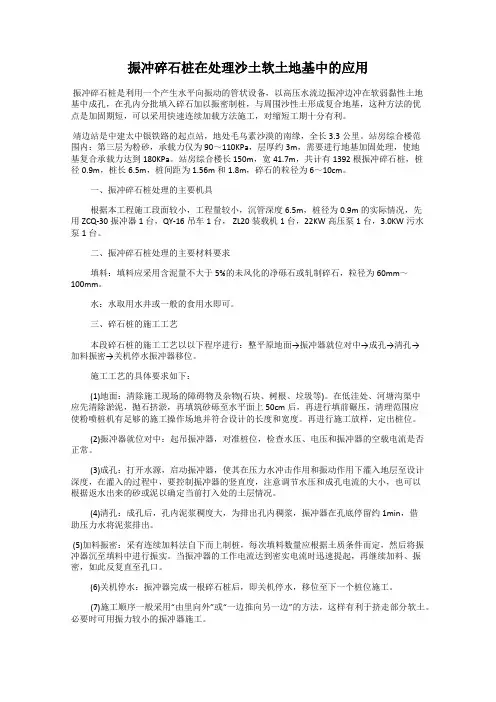

振冲碎石桩在处理沙土软土地基中的应用振冲碎石桩是利用一个产生水平向振动的管状设备，以高压水流边振冲边冲在软弱黏性土地基中成孔，在孔内分批填入碎石加以振密制桩，与周围沙性土形成复合地基，这种方法的优点是加固期短，可以采用快速连续加载方法施工，对缩短工期十分有利。

靖边站是中建太中银铁路的起点站，地处毛乌素沙漠的南缘，全长3.3公里。

站房综合楼范围内：第三层为粉砂，承载力仅为90～110KPa，层厚约3m，需要进行地基加固处理，使地基复合承载力达到180KPa。

站房综合楼长150m，宽41.7m，共计有1392根振冲碎石桩，桩径0.9m，桩长6.5m，桩间距为1.56m和1.8m，碎石的粒径为6～10cm。

一、振冲碎石桩处理的主要机具根据本工程施工段面较小，工程量较小，沉管深度6.5m，桩径为0.9m的实际情况，先用ZCQ-30振冲器1台，QY-16吊车1台， ZL20装载机1台，22KW高压泵1台，3.0KW污水泵1台。

二、振冲碎石桩处理的主要材料要求填料：填料应采用含泥量不大于5%的未风化的净砾石或轧制碎石，粒径为60mm～100mm。

水：水取用水井或一般的食用水即可。

三、碎石桩的施工工艺本段碎石桩的施工工艺以以下程序进行：整平原地面→振冲器就位对中→成孔→清孔→加料振密→关机停水振冲器移位。

施工工艺的具体要求如下：(1)地面：清除施工现场的障碍物及杂物(石块、树根、垃圾等)。

在低洼处、河塘沟渠中应先清除淤泥，抛石挤淤，再填筑砂砾至水平面上50cm后，再进行填前碾压，清理范围应使粉喷桩机有足够的施工操作场地并符合设计的长度和宽度。

再进行施工放样，定出桩位。

(2)振冲器就位对中：起吊振冲器，对准桩位，检查水压、电压和振冲器的空载电流是否正常。

(3)成孔：打开水源，启动振冲器，使其在压力水冲击作用和振动作用下灌入地层至设计深度，在灌入的过程中，要控制振冲器的竖直度，注意调节水压和成孔电流的大小，也可以根据返水出来的砂或泥以确定当前打入处的土层情况。

强夯碎石桩案例
强夯碎石桩是一种常用的地基加固方法，适用于软土地区和地下水位较高的地区。

下面介绍一起强夯碎石桩的案例。

该案例位于某市区，地质条件为软黏土和淤泥，地下水位较高。

由于该地区地基承载力较低，建筑物出现了明显的沉降和变形现象，严重影响了建筑物的使用安全。

为了解决这一问题，工程师采用了强夯碎石桩加固地基。

具体操作步骤如下：
1. 首先进行现场勘测和地质调查，确定强夯碎石桩的数量、深度和直径。

2. 在地基上钻孔，将钢筋和钢管放入孔内，然后将碎石填入孔内。

3. 采用振动锤或重锤对碎石进行夯实，使其达到一定的密实度。

4. 在夯实碎石的同时，逐步提升钢管和钢筋，使其与碎石一起夯实，形成强夯碎石桩。

5. 最后对强夯碎石桩进行检测和验收，确保其质量和稳定性。

经过强夯碎石桩的加固，该建筑物的地基承载力得到了明显提高，沉降和变形现象得到了有效控制。

同时，强夯碎石桩具有施工简单、成本低廉、施工周期短等优点，得到了广泛应用。

总之，强夯碎石桩是一种有效的地基加固方法，适用于软土地区和地下水位较高的地区。

在实际工程中，应根据具体地质条件和工程要求选择合适的强夯碎石桩方案，并严格按照规范要求进行施工和验收。
