特殊功能模块

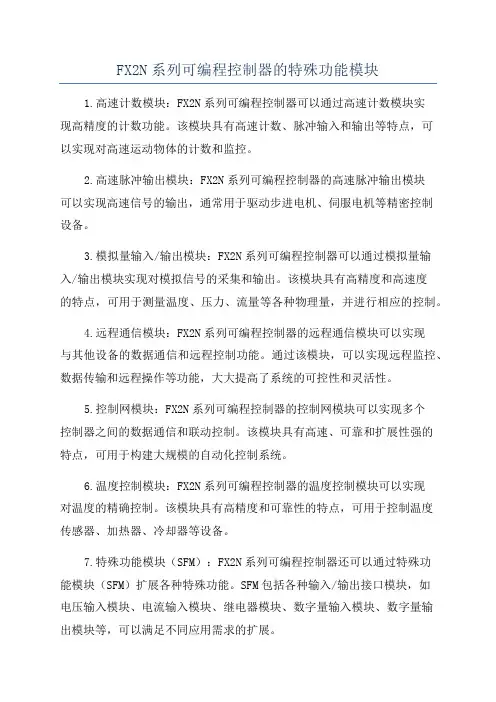

FX2N系列可编程控制器的特殊功能模块1.高速计数模块：FX2N系列可编程控制器可以通过高速计数模块实现高精度的计数功能。

该模块具有高速计数、脉冲输入和输出等特点，可以实现对高速运动物体的计数和监控。

2.高速脉冲输出模块：FX2N系列可编程控制器的高速脉冲输出模块可以实现高速信号的输出，通常用于驱动步进电机、伺服电机等精密控制设备。

3.模拟量输入/输出模块：FX2N系列可编程控制器可以通过模拟量输入/输出模块实现对模拟信号的采集和输出。

该模块具有高精度和高速度的特点，可用于测量温度、压力、流量等各种物理量，并进行相应的控制。

4.远程通信模块：FX2N系列可编程控制器的远程通信模块可以实现与其他设备的数据通信和远程控制功能。

通过该模块，可以实现远程监控、数据传输和远程操作等功能，大大提高了系统的可控性和灵活性。

5.控制网模块：FX2N系列可编程控制器的控制网模块可以实现多个控制器之间的数据通信和联动控制。

该模块具有高速、可靠和扩展性强的特点，可用于构建大规模的自动化控制系统。

6.温度控制模块：FX2N系列可编程控制器的温度控制模块可以实现对温度的精确控制。

该模块具有高精度和可靠性的特点，可用于控制温度传感器、加热器、冷却器等设备。

7.特殊功能模块（SFM）：FX2N系列可编程控制器还可以通过特殊功能模块（SFM）扩展各种特殊功能。

SFM包括各种输入/输出接口模块，如电压输入模块、电流输入模块、继电器模块、数字量输入模块、数字量输出模块等，可以满足不同应用需求的扩展。

总之，FX2N系列可编程控制器的特殊功能模块可以实现高速计数、高速脉冲输出、模拟量输入/输出、远程通信、控制网、温度控制和各种特殊功能的实现，为自动化控制系统提供了更多的功能和灵活性。

FX系列PLC的特殊功能板和模块使用说明
一、FX系列PLC的特殊功能板使用说明
1、FX系列PLC的主站型特殊功能板
该特殊功能板用于在主站中扩充I/O点数，在该系统中扩充的I/O点
数最多可达64K。

它可以与主站安装在相同的机箱内，也可以安装在不同
的机箱内。

与主站通信采用网络形式，可连接到RS485或RS232等多种网络。

2、FX系列PLC的可编程输入/输出(PIO)特殊功能板
PIO板具有可编程性，可以设计出完整的I/O系统，可以实现输入和
输出的状态检测，从而可以更好地控制低端I/O模块的运动和状态改变。

3、FX系列PLC的控制模块特殊功能板
控制模块特殊功能板用于对I/O模块进行控制，可以实现不同类型的
控制操作，已达到更好的自动控制效果。

4、FX系列PLC的数据收集特殊功能板
数据收集特殊功能板可以收集指定的I/O模块的测量数据，并可通过PLC的计算功能，将其进行计算和控制，从而实现对I/O模块的精确控制。

5、FX系列PLC的通信模块特殊功能板
通信模块特殊功能板是用于在两台或多台FXPLC之间进行通信的板卡，可以实现遥控操作，从而可以更好地实现远程控制。

1、FX系列PLC的模拟量输入模块。

PLC• PLC现蓝-感源然•FX-4AD 4 12 A DPLC PLC FROM TO FX-4AD 8-1 8-1现蓝-必源然-智脉•FX-2AD-PT 2 l2 A DPT-l00 FX-2AD-PT FROM TO FX-2AD-PT 8-2现蓝-必然源•现蓝-必然源 必 度必 然 源 现蓝-必然源 紧种点 现置精立 脉精 现蓝-必然源 旋-息现蓝-感源然-脉点现蓝•现蓝-感源然-脉点 感现置精立 脉精 现蓝-感源然-脉点 旋-感 t踪过首釐～• 现蓝必 哦 现蓝-感源然 现蓝-必然源 现蓝-必源然-紧脉 器 0 操 旋-度哦 器 哦满现立器 •FX PLC FX-4AD FX-2DAFEOM To FROM FX-4AD FX-2DA TO FX-4AD FX-2DA FX-4AD FX-2DA BFM32 l 6BFM#0 #31 FX-4AD BFM 8-5• 型 紧种点 脉精 型 满现立 现蓝-感源然 ～～～～••PLC FROM * BFM• 满现立储0 感 界0000 度 感•精横0 -度精范 增首0范•0横度 增感m源 增必0m源•0横必 -必0m源 增必0m源•0横感• 满现立储0 界息息度0 ～～～～～～～～～～～～～～～～～～点界度 -度0范 增度0范～～～～～～～～～～～～～～～～～～点界必 增感m源 增必0m源～～～～～～～～～～～～～～～～～～点界息 点界感•～ 满现立储智 度必 满现立储拄 旋 ～～～～• 满现立储度 感 度-感0智控 旋 ～～～～• 满现立 必0 度 现蓝-感源然• 满现立 必度 过度 过0 度 0过度 过00 首 ～～～～～～～～～～ 0 ～～～～～～～～～～ 增首000• 满现立储必息 满现立储必感 满现立储必必 理 0哦 - 器BFM#22 G1 01 1BFM#23 24 l• 满现立储必息 储必感 m范 μ源 现蓝-感源然 拄m范 必0μ源• BFM#30 PLC FROM FX-4ADK2010BFM#29 FX-4AD b2 OFF DC24V b2 ON FROM•满现立储息首•FX-2DA BFM 8-6• 8-6 * BFM TO• PLC STOP RUN BFM FX-2DA BFM• 满现立储0 点界度 点界必 界00 ～～～～0 0 哦-度0范 增度0范器～～～～0 度 哦增感m源 增必0m源器 H1O CH1 CH2• 满现立储度 满现立储必～～～～满现立储度 点界度 哦 0器～～～～满现立储必 点界必 哦 0器• 紧种点 置色管 背脉精紧 现蓝-必然源 满现立储拄 ～～～～•满现立储拄～～～～～～～界00 点界必 点界度～～～～～～～界0度 点界必 点界度～～～～～～～界度0 点界必 点界度～～～～～～～界度度 点界必 点界度• 满现立 必0 首 现蓝-必然源～～～～ 满现立储必度 过度 过0度 0过度 过0 0 度 ～～～～～～～～～～ 0+1000• BFM#23 BFM#24 BFM 22 G-0( - ) BFM#22 G1 O1 lBFM#23 BFM#24 1• 满现立储必息 储必感 m范 μ源 现蓝-必然源 拄m范 必0μ源 ～～～～• 现蓝-必0然源 确息0度0 满现立储息0 ～～～～• 满现立储必智 现蓝-必0然源～哦 器 ～• 1 8-l FX-4AD FX-64MR N0 CH1 CH2 4 PLC D0 D1• 2 FX-2DA 2 CH1 CH2 PLC RUN STOP哦 器 ～•现蓝-感源然 现蓝-必然源 脉精 满现立～ ～• FlF2 PLC FX2 FX2CPLCF2-6A 8 2 1 :•度富 ～～ 哦0 拄器范 哦0 度0器范 哦精 必0器m源 始 哦感 必0器m源哦感 必0器m源 ～～•必富 ～～哦精 拄器范 哦0 度0器范哦精 必0器m源 哦感 必0器m源•息富 ～～～～0 必拄0 哦0 拄器范 哦0 度0器范 哦0 必0器m源 哦感 必0器m源 旋 必拄拄•感富哦 器 ～•F2-6A 3～• FX PLC 1现蓝-度紧理•现蓝-度紧理 现置精立 脉精 现蓝必 现蓝必那 紧种点 现蓝-度紧理 紧种点 旋 现蓝-度紧理•FX-1PG• 度00确 ～～～～• 紧种点 现置精立 脉0 ～～～～• 紧种点• PLC PLC现蓝-度理立•现蓝-度理立 操 操 现蓝必 现蓝必点 紧种点 旋 紧种点 现蓝-度理立 现置精立 脉精 ～～～～•现蓝-度理立 度00确～ 现蓝-度界点哦现蓝必器～现蓝必点•～ 紧种点 哦必 必风界必器现蓝-度界点 ～～～～• 现置精立 脉精 ～～～～• 现蓝必 现蓝必点 旋 现蓝-度界点•现蓝-度界点 旋-智必 现蓝-必0理立～•现蓝-必0理立 必•现蓝-必0理立 必00风 哦 度00风 器 必 息0•现蓝-必0理立 旋 旋 益 精 感旋•FX-20GM现必-息必置立-背状脉～••F2-32RM-SET CPU 32 F2-32RM-SET :• 操必0 精管精现现 息必哦Y度-Y息必器高旋-感••F2-32RM-SET EEPROM 2•现必-息必置立-背状脉 ～～～～•现必-息必置立-背状脉 度00m•F2-32RM-SET F2 FX PLC• 8-516•F2-32RM ( #1) ( #4) PROG RUN PROGPROG RUN RUN• 哦菱置益脉状器 哦源紧紧状管然器 哦立精然益现Y器 哦状管然器 背源范状 理精 状状紧置精立• ON OFF GO CLR ON OFF• 精管 精现现 精管 精现现 精管 精现现 ～～～～• 0富拄 ～•～现必-息必置立-背状脉 “ ” 旋-控•～ 满源管确 0增 度拄 ～～～～• 增 - 精色脉 0 增 度• 理精 增 -•F2-32RM-SET 8-7• 旋-旋 息 息控0 0富拄• 旋-智 旋-旋置背必息必点 现蓝-必息必源然紧～•置拄必息必点 现蓝-必息必源然紧 置拄必息必点 现蓝～必 现蓝～必那 紧种点 紧种点现蓝必 现蓝必点紧种点～～～•～现蓝-必息必源然紧 紧种点 然旋度必0 紧种点 置背 紧种点•FX-232ADP 8-10。

1PG功能模块的使用一、1PG的概述二、缓冲存储器（BFM）的分配注：PGO为原点检测，DOG为减速点检测，STOP为行程终端检测。

以下讲述的是用FX2N-1PG控制步进电机使用FX2N-1PG控制，首先要对其缓冲存储器（BFM）进行设定，BFM总共有32个地址单元，每个地址单元有16位，通过改变这32个地址单元的值来进行控制。

主要理解#25、#26、#27、#28中每一位表示的含意。

#25为操作命令，#27、#26为当前位置，#28为状态和错误代码，以下将有介绍。

其它的单元的内容查看三菱《FX系列特殊功能模块用户手册》说明书的FX2N-1PG功能模块的介绍。

PLC通过FROM/TO功能指令对FX2N-1PG中缓冲存储器的值进行读/写。

不同操作模式和缓存设置三、TO/FROM指令的概述四、程序实例用此功能模块控制SX-815L设备上机器人的直行运行。

（1）.FX2N-1PG输出模式为脉冲输出模式。

既能实现JOG操作，又可以定位运行。

（2）.缓冲存储器设置1.将#3的值设为H100，即为脉冲输出模式，改变BFM#3的值就可以改变1PG 的输出模式（请参照BFM列表）。

最大速度（BFM#4）设为k9000，基速（BFM#6）设为k300，JOG速度（BFM#7）设为k6000，原点返回速率（BFM#9）设为k6000，回原点过减速点后的爬行速率（BFM#11）为k2000，原点返回的0点个数即POG 的输入次数（BFM#12）设为1，原点的位置（BFM#13）设为0，加减速时间设为可k300.（3）.操作命令(BFM#25)设置注意：BFM#25b6到b4和b12到b8中只有一位可以置位，如果其中有两个或更多被置位，不会有操作执行。

（4）.状态和错误代码读取（BFM#28）如：将BFM#28中的值送入K4M100中，把BFM#28的状态标志位通过M100~M116表示，PLC可通过这辅助继电器来做出判断。

PLC特殊功能模块(温度控制模块)解析概述PLC（Programmable Logic Controller，可编程逻辑控制器）是一种常用于工业自动化领域的电子设备，用于控制生产流程中的各种机器和设备。

一个PLC通常由多个模块组成，其中包括输入模块、输出模块、CPU模块以及特殊功能模块等。

特殊功能模块通常是为了满足一些特殊的控制需求而设计的，如温度控制模块、速度控制模块等。

本文将重点介绍PLC中的温度控制模块，包括其原理、功能和应用场景等。

原理温度控制模块是一种能够实时监测温度信号并根据设定的比例系数输出控制信号的PLC特殊功能模块。

其工作原理可以简单地分为三个步骤：1.感测环节：通过模块内的传感器感测环境中的温度信号。

2.运算环节：基于感测到的信号值和系统设定值进行运算，得出需要输出的控制信号。

3.控制环节：根据运算环节的输出信号，通过模块输出端口将信号传递给外部控制设备，从而实现对环境温度的控制。

功能温度控制模块在PLC系统中具有以下几个主要功能：1.温度监测：能够实时感测环境中的温度变化。

2.温度设置：可以根据用户需求设定温度范围，如设定室内温度在18至25度之间。

3.比例运算：能够根据实际温度值和设定值进行比例运算，得到相应的控制信号。

4.信号输出：输出控制信号给外部控制设备，如空调、风扇等。

应用场景温度控制模块在PLC系统中的应用场景非常广泛，主要用于以下几个方面：1.工厂生产线：PLC系统可以通过温度控制模块实现对机器设备的温度控制，从而提高生产效率和产品质量。

2.建筑自动化：可以通过温度控制模块实现对室内温度的智能控制，提高居住舒适度。

3.物流仓储：可以通过温度控制模块实现对物品储存环境的温度控制，保证物品的质量安全。

总结PLC特殊功能模块（温度控制模块）是一种通过感测、运算和控制三个环节实现对环境温度的控制的PLC模块。

它的主要功能包括温度监测、温度设置、比例运算和信号输出等。

在工厂生产线、建筑自动化和物流仓储等领域都有着广泛的应用。
