电机制动的方法原理
电机制动可是个超重要的话题呢！那咱就来好好聊聊电机制动的方法原理。
首先，电机制动主要有机械制动和电气制动两大类方法。
机械制动就是通过机械装置来让电机停止转动，比如常见的刹车片啥的。
电气制动呢，则包括能耗制动、反接制动和回馈制动等。
咱就拿能耗制动来说吧，它的步骤就是在电机断电后，迅速将定子绕组接到直流电源上，产生一个静止的磁场，这样电机转子就会因为切割磁力线而产生制动转矩，让电机快速停止。
但这里可得注意啦，直流电源的大小要合适，不然可就达不到好的制动效果咯！而且操作的时候一定要小心谨慎，可别弄出啥差错。
在这个过程中，安全性和稳定性那可是至关重要的呀！要是制动不稳定，电机突然卡顿或者出现其他异常，那多吓人啊！所以在设计和实施电机制动的时候，必须要把各种因素都考虑周全，确保整个过程安全可靠。
那电机制动都有啥应用场景和优势呢？哎呀呀，这可多了去了！比如在一些需要快速停止的设备中，像起重机、电梯啥的，电机制动就能派上大用场，能让设备快速准确地停下来，保障安全呀！它的优势就是反应快、精度高，能很好地满足各种需求。
就拿电梯来说吧，要是没有可靠的电机制动，那坐电梯得多危险啊！当电梯需要停止时，电机制动就能迅速发挥作用，让电梯稳稳地停下来，保障乘客的安全。
这实际应用效果那可是杠杠的！
电机制动真的是超级重要的呀，它就像一个可靠的卫士，保障着各种设备的安全运行！我们可得好好重视它，让它为我们的生活和工作保驾护航！。
电机制动器操作方法
电机制动器是一种常见的电动机控制装置，其作用是将电动机停止或减速运行。
以下是电机制动器的操作方法：
1. 切断电源：在操作电机制动器之前，首先要将电源切断，确保工作安全。
2. 按下停止按钮：在电机制动器上通常配有一个红色的停止按钮，按下按钮将切断电机的供电，使其停止运行。
3. 设置制动频率：电机制动器上通常有一个旋钮或触摸屏，用于设置制动频率。
制动频率决定电机制动的速度。
根据需要将旋钮或触摸屏调整到所需的制动频率。
4. 设置制动时间：电机制动器上通常有一个旋钮或触摸屏，用于设置制动时间。
制动时间是电机从运行到停止所需的时间。
根据需要将旋钮或触摸屏调整到所需的制动时间。
5. 启动电机制动器：设置完制动频率和制动时间后，按下电机制动器上的启动按钮，电机将开始制动。
6. 监控制动过程：在电机制动过程中，可以通过检查电机制动器上的指示灯或显示屏来监控制动的状态。
确保制动顺利进行，电机停止运行。
请注意，以上操作方法仅供参考，具体操作方法将根据电机制动器的不同型号和厂家的说明书而有所不同。
在操作电机制动器之前，确保熟悉相应的使用说明书，并遵循所有安全操作规程。

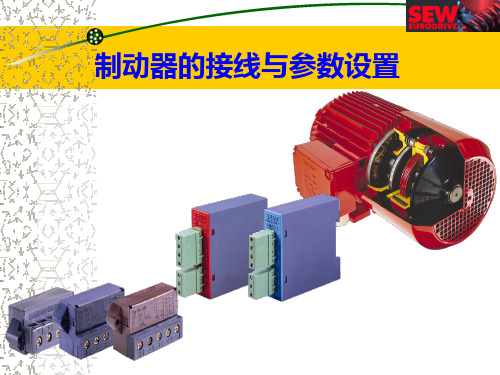

1 制动电压的初步确定………………………………………………………3 SEW 异步电机制动器的使用及故障排除2 制动电压的铭牌确定 (4)3 制动器的接线 (5)4 变频器控制电机时制动器的使用 (7)5制动器快速制动的使用 (9)5.1 没有变频器控制电机时快速制动的使用 (9)5.2 变频器控制电机时快速制动的使用 (10)6 制动器组成元件好坏的检测 (12)7 制动器使用中常易犯的错误 (13)8 制动器使用中常易误解的地方 (15)9 制动器制动反应时间和制动间隙数据表 (17)1 制动电压的初步确定根据中国的实际使用情况，SEW公司电机通常使用220V AC或380V AC制动电压的制动器，如果客户定货时没有指明制动电压的要求，SEW公司将按以下原则配置制动器的制动电压，机座号63—100的电机配置220V AC制动电压的制动器；机座号112以上的电机配置380V AC制动电压的制动器；（电机机座号与电机功率对照表见SEW《电机技术手册》）对于最常使用的4级电机而言，0.12Kw—3Kw的电机配置220V AC制动电压的制动器（0.12Kw电机有56机座号和63机座号两种，56机座号除外）；4Kw 以上的电机配置380V AC制动电压的制动器。
当然，客户也可指明制动器制动电压的等级，电气设计人员为方便控制的要求，最好能与机械设计人员协商，指明制动器制动电压的等级。
2 制动电压的铭牌确定电机的铭牌上左下脚标明了所配制动器制动电压的等级，请以此为准配置正确的制动电压。
3制动器的接线对于单速电机，为方便客户使用，在电机出厂时SEW公司已将制动器控制电源接好，电源直接从电机接线柱上引取，当电机得电时电机运转，制动器也同时释放，当电机断电时电机停转，制动器也同时锁紧。
当使用机座号63--100的电机，电机通常为△/Y 220V AC/380V AC当使用机座号112以上的电机（包括112机座），电机通常为△/Y 380V AC/660V AC见下图1）机座号63—100的单速电机2）机座号112以上的单速电机4变频器控制电机时制动器的使用首先应将从电机接线柱上接到制动整流块上的电源线拆除，单独给制动整流块引取电源，见下图1）机座号63—100的单速电机2）机座号112以上的单速电机5制动器快速制动的使用通过改变制动整流块的接线方式，可使制动器变为快速制动运行，制动速度为普通制动的5倍以上，在驱动控制中可提高定位精度；在升降驱动中，如提升机，叉式升降机等建议使用快速制动。
南京yde100l1-4电磁制动电机接法一、反接制动：在电机断开电源后，为了使电机迅速停车，使用控制方法再在电机的电源上加上与正常运行电源反相的电源，此时，电机转子的旋转方向与电机旋转磁场的旋转方向相反，此时电机产生的电磁力矩为制动力矩，加快电机的减速。
利用开关Q将电枢两端的电压从电网断开，并立即将它接到一个制动电阻RL上，这时，电机内的主磁场保持不变，电枢因由惯性继续转动此时的点此力矩为制动转矩，故使电机转速下降，直到停转。
反接制动有一个最大的缺点，就是：当电机转速为0时，如果不及时撤除反相后的电源，电机会反转。
解决此问题的方法有以下两种：1、在电机反相电源的控制回路中，加入一个时间继电器，当反相制动一段时间后，断开反相后的电源，从而避免电机反转。
但由于此种方法制动时间难于估算，因而制动效果并不精确。
2、在电机反相电源的控制回路中加入一个速度继电器，当传感器检测到电机速度为0时，及时切掉电机的反相电源。
由于此种方法速度继电器实时监测电机转速，因而制动效果较上一种方法要好的多。
正是由于反接制动有此特点，因此，不允许反转的机械，如一些车床等，制动方法就不能采用反接制动了，而只能采用能耗制动或机械制动。
二、能耗制动：在定子绕组中通以直流电，从而产生一个固定不变的磁场。
此时，转子按旋转方向切割磁力线，从而产生一个制动力矩。
由于此制动方法并不是象再生制动那样，把制动时产生的能量回馈给电网，而是单靠电机把动能消耗掉，因此叫能耗制动。
又由于是在定子绕组中通以直流电来制动，因而能耗制动又叫直流注入制动。
利用倒向开关开关Q把点数电压反接到电网，此时的电枢电流将变成复制，且电流大小相当，随之产生很大的制动性质的电机转矩，是电机停转。
能耗制动是单纯依靠电机来消耗动能来达到停车的目的，因而制动效果和精度并不理想。
在一些要求制动时间短和制动效果好的场合，一般不使用此制动方法。
如起重机械，其运行特点是电机转速低，频繁地起动、停止和正反转，而且拖着所吊重物运行。
三相异步电动机端子的接法图解
其实电动机定子绕组的接法在电动机的铭牌上就可以看出来，一般在电动机的铭牌上除了标有型号、额定功率、额定电压和额定电流外，我们还会看到它的接线方法。
我们常用的三相异步电动机的常用的接线方法主要有星形接法（Y形接法）和三角型（△形接法）两种，比如下面的三相电机的铭牌，它的接法明确地规定了这个电机的接法是星形接法（Y形接法），它的功率是0.75KW，在我们国家规定凡是额定电压是380V，额定功率在3KW以下的三相异步电动机，它的接法都采用星型接法。
我们从三相电动机的结构可以看出，电机三相绕组在结构上是对称的，在电机的接线盒中有六个接线端子，分别标有U1、U2、V1、V2、W1、W2，我们可以根据需要接成星形和三角型两种接法。
星形的接法是将标有U2、V2、W2的端子用短接片短接起来，三相电源分别接在U1、V1、W1 接线端子上，这样就形成了星形接法；对于三角型接法就是把三个绕组的首段和尾端顺次相连接，也就是把U相的首端U1与W相的尾端W2相连，W相的首端W1与V相尾端V2相连，V相首端V1与U相的尾端U2相连，这样就形成了三角型的连接方式。
有时候为了给大功率的电动机进行降压启动，我们还可以将电动机的六个出线端子接入到有交流接触器组成的控制电路中，用接触器主触头的闭合与分断来实行星形和三角形的转换。
留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。
安装与调试三相电动机的制动控制线路（一）、相关理论知识1、制动的概述电动机断开电源以后，由于惯性作用不会马上停止转动，而是需要转动一段时间才会完全停下来。
这种情况对于某些生产机械是不适宜的。
例如，起重机的吊钩需要准确定位；万能铣床要求立即停转等。
满足生产机械的这种要求就要对电动机进行制动。
所谓制动，就是给电动机一个与转机械动方向相反的转矩使它迅速停转（或限制其转速）。
工程中常用的制动方法一般有两类：机械制动和电力制动。
机械制动可分为电磁抱闸断电制动、电磁抱闸通电制动、电磁离合器制动；电力制动又可分为能耗制动、反接制动、电容制动、再生发电制动等几种。
2、反接制动原理在如图3-12-1a所示的电路中，当QS向上投合时，电动机定子绕组电源电压相序为L1-L2-L3，电动机将沿旋转磁场方向(见图3-12-1b中顺时针方向)，以n﹤n1的转速正常运转。
当电动机需要停转时，拉下开关QS，使电动机先脱离电源（此时转子由于惯性仍按原方向旋转）。
随后，将开关QS迅速向下投合，由于L1、L2两相电源对调，电动机定子绕组电源电压相序变为L2-L1-L3，旋转磁场反转（见图3-12-1b 中的逆时针方向），此时转子将以n1+n的相对转速沿原转动方向切割旋转磁场，在转子绕组中产生感应电流，其方向可用右手定则判断出来，如图3-12-1b所示，而转子绕组一旦产生电流，又受到旋转磁场的作用，产生电磁转矩，其方向可用左手定则判断出来，如图3-12-1b所示。
可见，此转矩方向与电机的转动方向相反，使电动机受制动迅速停转。
可见，反接接制动是依靠改变电动机定子绕组的电源相序来产生制动力矩，迫使电动机迅速停转的。
当电动机转速接近零时，应立即切断电动机电源；否则电动机将反转。
因此，在反接制动设施中，为保证电动机的转速被制动到接近零值时，能迅速切断电源，防止反向启动，常利用速度继电器（又称反接制动继电器）来自动地及时切断电源。
3、机械制动控制线路利用机械装置使电动机断开电源后迅速停转的方法叫机械制动。
