SEW电机制动器

SEW电机制动器线圈及整流块的测量与判断电机制动器是一种常见的电机控制装置，常用于车辆制动系统、门禁系统、起重机械等领域。

制动器的线圈及整流块是制动器的核心部件，其工作状态的测量与判断对于保证制动器的正常运行具有重要意义。

首先，线圈是制动器中的一个关键部件，其作用是产生电磁力以实现制动器的制动功能。

线圈通常由导线绕制而成，其电阻值和电感值是衡量线圈状况的重要指标。

测量线圈的电阻值可以通过万用表或者电阻测试仪进行。

首先，将测试仪的两个引线分别与线圈的两端相连接，然后读取电阻测试仪上显示的数值即为线圈的电阻值。

一般情况下，线圈的电阻值应该在一定范围内，如果电阻值超出了正常范围，则说明线圈存在短路、断路等故障。

测量线圈的电感值可以使用LCR测试仪进行。

同样将测试仪的两个引线与线圈的两端相连，然后读取测试仪上显示的电感值。

一般情况下，线圈的电感值应该符合设计要求，在一定范围内，如果电感值偏离了正常范围，则说明线圈存在故障。

整流块是用于将交流电转换为直流电的装置，其作用是将电流的方向限定在一个特定的方向上。

整流块通常由多个二极管组成，其正向导通电阻值和反向断续电压是衡量整流块的重要指标。

测量整流块的正向导通电阻值可以使用万用表或者电阻测试仪进行。

将测试仪的两个引线分别与整流块的两个导电脚相连接，然后读取测试仪上显示的电阻值。

正常情况下，整流块的正向导通电阻值应该符合设计要求，在一个合理的范围内，如果电阻值超出了正常范围，则说明整流块存在故障。

测量整流块的反向断续电压可以使用二极管测试仪进行。

将测试仪的两个引线分别与整流块的两个导电脚相连接，然后读取测试仪上显示的电压值。

正常情况下，整流块的反向断续电压应该符合设计要求，在一个合理的范围内，如果电压值超出了正常范围，则说明整流块存在故障。

对于线圈和整流块的判断，首先需要根据测量结果判断其是否符合正常工作范围。

如果超出了正常范围，则可以判断线圈或整流块存在故障。

SEW电机制动器的检测与拆装概述SEW电机制动器是一种用于停止和保护电机的装置，它在电机停止运转时提供制动力和防止电机滑动。

因此，对SEW电机制动器进行定期检测和维护至关重要。

本文档将介绍SEW电机制动器的检测方法以及拆装步骤。

检测方法1. 检查制动器外观首先，我们应该检查制动器的外观是否存在任何明显的损坏或变形。

如果发现有任何异常，应立即维修或更换制动器。

2. 测试制动器的制动力使用适当的工具和设备，可以对SEW电机制动器的制动力进行测试。

测试制动器时，应将电机断电并停止运转。

然后，将适当的负载施加在电机上，并观察制动器是否能够有效地停止电机的运转。

如果制动器无法有效工作，可能需要进行调整或更换。

3. 检查制动器的磨损情况制动器的磨损情况将直接影响其性能。

定期检查制动器的磨损情况非常重要。

检查制动器的摩擦材料是否磨损严重，如果磨损严重，则需要替换制动片或摩擦片。

4. 测试制动器的响应时间制动器的响应时间也是一个重要的指标，它决定了制动器是否能够在电机停止运转之前提供足够的制动力。

可以使用合适的工具和设备测量制动器的响应时间，以确保其在安全范围内。

拆装步骤1. 断开电源在拆装SEW电机制动器之前，务必首先断开电源，以确保安全。

同时，最好使用耐电击手套和其他个人防护装备。

2. 取下检测盖板首先，取下制动器的检测盖板。

这可能需要使用适当的工具，例如螺丝刀或扳手。

请确保小心操作，避免损坏检测盖板或其他部件。

3. 检查制动器内部一旦打开检测盖板，可以检查制动器内部的情况。

检查制动力引导部件、制动片、摩擦片和其他相关部件是否存在磨损或损坏。

如果发现任何问题，应及时采取措施进行修理或更换。

4. 拆卸制动器如果需要进一步检查或维修制动器，可能需要拆卸制动器。

拆卸制动器之前，应确保事先了解制动器的结构和组装方式，并正确使用适当的工具和设备。

5. 清洁和维护在拆卸制动器之后，可以进行清洁和维护操作。

使用适当的清洁剂和工具，清除制动器内部和外部的污垢和油脂。

sew电机制动原理
Sew电机的制动原理是通过电气信号控制电机内部的制动装置实现的，具体原理如下：
1. 电气信号输入：通过控制信号将电气信号输入到Sew电机
的制动装置中。

2. 制动装置控制：制动装置接收到电气信号后，根据信号的类型和强度来控制制动装置的压力和力矩。

3. 制动力矩传递：制动装置通过施加一定的制动力矩来减慢电机的旋转速度，从而达到制动的效果。

4. 制动力矩平衡：制动力矩会使得电机的旋转速度减速或停止，同时还会产生反作用力。

通过制动装置内部设置的平衡机构或装置来抵消这种反作用力，保持电机的稳定性。

总结来说，Sew电机的制动原理是通过电气信号输入控制制动装置的压力和力矩来对电机施加制动力矩，从而减慢或停止电机的旋转。

制动装置内部的平衡机构或装置则可以抵消反作用力，确保电机的稳定性。

正品SEW刹车电机制动片13752024/0003电机制动器原理之断电式原理正品SEW刹车电机制动片大量现货：SEW刹车片、SEW制动盘、SEW抱闸片；SEW电机制动器BE5/BE11/BE20/BE30等SEW电机刹车总成、SEW线圈、SEW摩擦片。

德国赛威SEW减速机、SEW电机、SEW减速电机、SEW变频器、SEW编码器、SEW伺服电机、SEW防爆电机、SEW减速电机配件、SEW模块、SEW制动电阻、SEW电缆等，品类多，欢迎咨询报价与采购！SEW制动释放反应时间特别短，制动器衬垫磨损微不足道，具有特别高的起动频率和长的使用寿命。

一旦BMG制动器释放，就赶忙用电子开关切换到保持线圈。

制动器磁体充分磁化，这样吸引状态的压力盘就能充分安全地保持原状态，当线圈再次切断时，去磁很快，制动距离很短，具有特别高的重复精度和安全性。

工作原理：SEW制动器为直流励磁盘式制动器，制动线圈分为两部分，即加速线圈与保持线圈，当电流从整流块输出之后进入制动线圈，加速线圈在极短的时间内形成很大的电磁力克服弹簧的势能将压力盘全回吸（此时制动器打开）后经极短的时间切换至保持线圈开始正常的工作。

工作气隙对正确的制动作用是十分紧要的，它影响释放和制动时所传递的制动力矩和反应时间。

由于制动衬层磨损（正常情况下，磨损一般很低），气隙会渐渐加添，因此气隙必需重新调整到最佳数值。

电机制动器原理之断电式原理：其构造是以盘管发条将刹车片压住，利用其摩擦力来产生制动扭力。

切断激磁电流的话，盘管发条的发条压力会使电枢压住制动片，制动器就会作动；激磁盘管通电时，压住制动片的电枢会将盘管发条加以压缩，而被励磁铁心吸引，制动器就呈解放状态。

电机制动器原理之通电式原理：当切断电磁制动器的电流时，那么刹车片脱离制动盘，制动盘与刹车片及法兰盘之间生产摩擦力矩，使用传动轴快速停止。

磁性线圈时，电磁力吸合刹车片，使用刹车片释放制动盘，这时传动轴带着制动盘正常运转或者启动。

SEW电机制动器SEW电机制动器是一种常用于工业设备的制动装置，是一种机械制动器，通过电机的停止运转和电磁制动释放来实现制动的目的。

SEW电机制动器具有结构简单、操作方便、制动效果稳定等优点，被广泛应用于各种需要制动的设备。

SEW电机制动器主要分为两种类型：电磁制动和电液制动。

电磁制动是通过电磁力来实现制动的，它的工作原理是在电机停止运转时，电磁铁吸合，制动器夹紧电机轴承，使之停止旋转。

而电液制动则是通过液压装置来实现制动的，它的工作原理是通过控制液压系统，使制动器夹紧电机轴承，从而使电机停止旋转。

1.结构简单：SEW电机制动器的结构简单，由于专用的制动装置的设计，使得其更容易安装和维修。

2.操作方便：SEW电机制动器的操作简单方便，只需要通过控制电路即可实现制动效果。

3.制动效果稳定：SEW电机制动器的制动效果稳定可靠，能够满足各种工作环境的要求。

4.可调节性强：SEW电机制动器的制动力矩可以通过调节控制电流大小来实现，能够根据实际应用需求进行调整。

5.安全性高：SEW电机制动器采用了可靠的制动装置和控制系统，能够保证设备的安全运行。

6.耐用性强：SEW电机制动器的制动装置采用高强度材料制成，经久耐用。

SEW电机制动器广泛应用于各种需要制动的设备中，如起重机、卷筒机、工程机械等。

在起重机中，SEW电机制动器能够通过实现制动效果，保证安全运行。

在卷筒机中，SEW电机制动器能够实现卷筒的准确停止。

在工程机械中，SEW电机制动器能够实现机械设备的停止运转。

总之，SEW电机制动器作为一种常用的机械制动器，具有结构简单、操作方便、制动效果稳定等优点，广泛应用于各种需要制动的设备中。

随着工业技术的不断进步，SEW电机制动器也将继续发展和完善，为各种设备的安全运行做出更大的贡献。

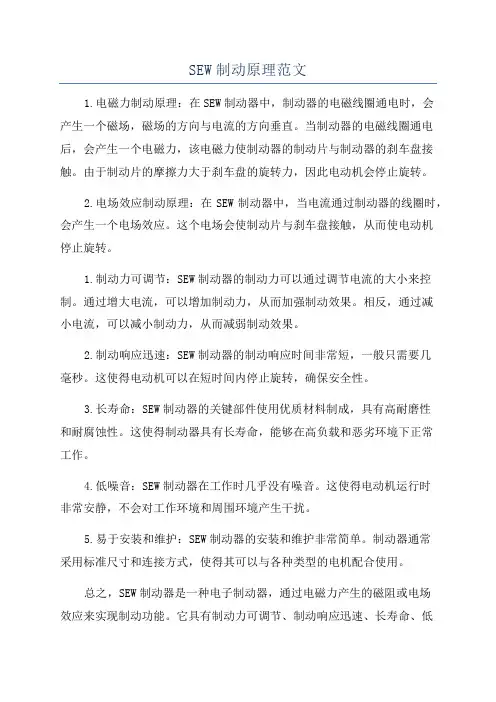

SEW制动原理范文1.电磁力制动原理：在SEW制动器中，制动器的电磁线圈通电时，会产生一个磁场，磁场的方向与电流的方向垂直。

当制动器的电磁线圈通电后，会产生一个电磁力，该电磁力使制动器的制动片与制动器的刹车盘接触。

由于制动片的摩擦力大于刹车盘的旋转力，因此电动机会停止旋转。

2.电场效应制动原理：在SEW制动器中，当电流通过制动器的线圈时，会产生一个电场效应。

这个电场会使制动片与刹车盘接触，从而使电动机停止旋转。

1.制动力可调节：SEW制动器的制动力可以通过调节电流的大小来控制。

通过增大电流，可以增加制动力，从而加强制动效果。

相反，通过减小电流，可以减小制动力，从而减弱制动效果。

2.制动响应迅速：SEW制动器的制动响应时间非常短，一般只需要几毫秒。

这使得电动机可以在短时间内停止旋转，确保安全性。

3.长寿命：SEW制动器的关键部件使用优质材料制成，具有高耐磨性和耐腐蚀性。

这使得制动器具有长寿命，能够在高负载和恶劣环境下正常工作。

4.低噪音：SEW制动器在工作时几乎没有噪音。

这使得电动机运行时非常安静，不会对工作环境和周围环境产生干扰。

5.易于安装和维护：SEW制动器的安装和维护非常简单。

制动器通常采用标准尺寸和连接方式，使得其可以与各种类型的电机配合使用。

总之，SEW制动器是一种电子制动器，通过电磁力产生的磁阻或电场效应来实现制动功能。

它具有制动力可调节、制动响应迅速、长寿命、低噪音、易于安装和维护等特点。

SEW制动器在各种工业领域中得到广泛应用，为设备的正常运行和安全性提供了可靠的保障。

SEW电机抱闸整流制动单元讲解主要内容：1.抱闸线圈机械结构原理2.电气部分实物图3.整流单元接线及原理4.抱闸线圈故障排查5.整流单元故障排查一、抱闸线圈机械结构原理二、电气部分实物图整流模块实物图整流模块内部原理图制动单元接线图三、制动器电气接线及工作原理普通制动快速制动工作原理：1.普通制动启动时存在的电流3-BS-1-可控硅-22.普通制动正常工作时存在的电流3-BS-TS-5-二极管-23.快速制动启动时存在的电流3-BS-1-可控硅-24.快速制动正常工作时存在的电流3-BS-TS-4-5-二极管-25.普通制动断开后线圈存在的自感电流5-二极管-电阻-3-BS-TS 6.快速制动断开后线圈存在的自感电流4-电阻-二极管-电阻-3-BS-TS 抱闸线圈由两个电阻组成，BS 为小电阻，TS 为大电阻，当电机启动时经过BS 小电阻，电流较大，将抱闸迅速打开。

快速制动，增加了4/5之间电阻从而实现了抱闸的快速释放。

四、抱闸线圈故障排查首先确认制动线圈电阻1.如下图，分别测量红白线BS电阻，白蓝线TS电阻，然后测量红蓝线BS与TS总电阻，结果是否为BS+TS=红蓝总电阻。

2.参考对比《制动线圈电阻标准》，相差不大是允许的3.若白红蓝三根线，任意两个线圈电阻无穷大或为零，则判定线圈烧毁，需更换线圈四、整流块的测量与判断1.当确认制动线圈正常或者拆掉制动线圈通电测试2.万用表测量（2、3）端子输入电压是否正常，同铭牌标识一致（380V、220V或24V）3.再测量（3、5）脚的输出直流电压，一般情况下输入220Vac,输出80-100Vdc；输入380Vac，输出是150-170Vdc，输出电压稳定，过低或过高或者变化较大代表整流桥损坏。

SEW异步电机制动器的使用及故障排除1 制动电压的初步确定 (3)2 制动电压的铭牌确定 (4)3 制动器的接线 (5)4 变频器控制电机时制动器的使用 (7)5制动器快速制动的使用 (9)5.1 没有变频器控制电机时快速制动的使用 (9)5.2 变频器控制电机时快速制动的使用 (10)6 制动器组成元件好坏的检测 (12)7 制动器使用中常易犯的错误 (13)8 制动器使用中常易误解的地方 (15)9 制动器制动反应时间和制动间隙数据表 (17)1 制动电压的初步确定根据中国的实际使用情况，SEW公司电机通常使用220VAC或380VAC制动电压的制动器，如果客户定货时没有指明制动电压的要求，SEW公司将按以下原则配置制动器的制动电压，机座号63—100的电机配置220VAC制动电压的制动器；机座号112以上的电机配置380VAC制动电压的制动器；（电机机座号与电机功率对照表见SEW《电机技术手册》）对于最常使用的4级电机而言，0.12Kw—3Kw的电机配置220VAC制动电压的制动器（0.12Kw电机有56机座号和63机座号两种，56机座号除外）；4Kw以上的电机配置380VAC制动电压的制动器。

当然，客户也可指明制动器制动电压的等级，电气设计人员为方便控制的要求，最好能与机械设计人员协商，指明制动器制动电压的等级。

2 制动电压的铭牌确定电机的铭牌上左下脚标明了所配制动器制动电压的等级，请以此为准配置正确的制动电压。

3制动器的接线对于单速电机，为方便客户使用，在电机出厂时SEW公司已将制动器控制电源接好，电源直接从电机接线柱上引取，当电机得电时电机运转，制动器也同时释放，当电机断电时电机停转，制动器也同时锁紧。

当使用机座号63--100的电机，电机通常为△/Y 220VAC/380VAC当使用机座号112以上的电机（包括112机座），电机通常为△/Y 380VAC/660VAC见下图1）机座号63—100的单速电机2）机座号112以上的单速电机4变频器控制电机时制动器的使用首先应将从电机接线柱上接到制动整流块上的电源线拆除，单独给制动整流块引取电源，见下图1）机座号63—100的单速电机2）机座号112以上的单速电机5制动器快速制动的使用通过改变制动整流块的接线方式，可使制动器变为快速制动运行，制动速度为普通制动的5倍以上，在驱动控制中可提高定位精度；在升降驱动中，如提升机，叉式升降机等建议使用快速制动。

SEW制动器介绍SEW制动器是德国施耐德（SEW）公司开发并生产的一种用于工业机械设备的制动装置。

该制动器是一种电气式的制动器，主要功能是实现机械设备的安全停止和保护。

下面将从制动器的工作原理、特点和应用领域三个方面介绍SEW制动器。

首先，SEW制动器的工作原理。

SEW制动器采用电气式制动工作原理，其基本构造包括制动电磁铁、制动盘和摩擦片。

当电气系统断电时，制动器通过制动电磁铁产生磁力，压紧制动盘和摩擦片之间的气隙，实现制动盘的固定。

通过这种方式，SEW制动器能够阻止机械设备的运动，保证设备的安全停止。

其次，SEW制动器的特点。

SEW制动器具有以下几个特点：1.易于安装和维护：SEW制动器采用模块化结构设计，部件之间的连接简单可靠，使得安装和维护变得更加方便快捷。

2.高效节能：SEW制动器采用先进的电气控制技术，能够实现制动速度的快速调节和精确控制，提高设备的生产效率。

另外，SEW制动器还具有能量回收功能，能够将制动时产生的能量回收利用，实现能源的节约。

3.故障保护：SEW制动器具有故障保护功能，能够检测并自动报警或停机，确保设备的安全运行。

4.耐用可靠：SEW制动器采用高强度材料制作，表面经过特殊处理，具有较强的耐磨性和耐腐蚀性，使用寿命长。

另外，SEW制动器的制动力可根据需要进行调节，能够适应不同工况下的制动要求。

最后，SEW制动器的应用领域。

SEW制动器广泛应用于各种工业机械设备，包括起重机械、输送设备、机床设备、风电设备等。

在起重机械中，SEW制动器能够实现重物的平稳起停和位置控制，确保起重作业安全可靠。

在输送设备中，SEW制动器能够控制物料的传送速度和停止位置，提高生产效率。

在机床设备中，SEW制动器能够对工件进行精确的加工和定位，保证加工质量。

在风电设备中，SEW制动器能够实现风轮的快速制动和停止，确保设备的安全运行。

综上所述，SEW制动器是一种用于工业机械设备的制动装置，具有安装维护简单、高效节能、故障保护、耐用可靠等特点，广泛应用于起重机械、输送设备、机床设备、风电设备等领域。

SEW电机抱闸功能介绍
1.制动原理：SEW电机抱闸功能是通过电磁臂制动器来实现的。

当电
磁臂通电时，产生强大的电磁吸力，将制动器抱紧，使得电机处于停止状态。

当电磁臂断电时，制动器释放，电机可以继续运转。

2.制动性能：SEW电机抱闸功能具有很高的制动性能，能够在短时间
内将电机迅速停止。

这主要是由于电磁臂的设计灵活，制动力矩可以根据
需要进行调整。

同时，电磁臂的制动器也具有良好的稳定性和耐久性，能
够在长时间使用中保持良好的制动效果。

3.安全保护：SEW电机抱闸功能具有很高的安全性能。

当电机停止运
转时，电磁臂会自动抱紧，固定住电机位置，防止因外力或其他因素导致
电机意外移动。

这为设备维护和操作人员的安全提供了保障。

同时，由于
电磁臂的制动力矩可调，可以根据具体情况设置合适的制动力矩，避免电
机意外起动。

4.应用范围：SEW电机抱闸功能广泛应用于各种机械和工业设备中。

例如，它可以用于起重机械、电梯、传送机械、机床等需要频繁停机和启
动的设备中。

这些设备通常需要快速停止和启动，并需要一个可靠的制动
系统来保证其运行安全性。

SEW电机抱闸功能能够满足这些需求，提供稳
定可靠的制动效果。

综上所述，SEW电机抱闸功能通过电磁臂制动器实现电机的停止功能，它具有制动性能强、安全可靠、适用范围广等特点。

在许多机械和工业设
备中得到广泛应用。

随着技术的不断发展，SEW电机抱闸功能的性能将进
一步提高，为各行各业的设备提供更好的制动保护。
