DS7400主机编程1.把DS7436总线驱动器、DS7447键盘、DS7432模块等配件连接好(DS7447键盘和DS7432模块要相应做好跳线。
2.把DS7400主机的8个基本防区不用到的接上2.2k电阻。
3.进入编程,输入编码(出厂9876+#+04.编辑防区类型:输入防区号如0039(代表第9防区+03#或07#(03#表示即时防区;07#表示24小时防区一般探头选03#,设置完长按*字键退出。
5.系统分区:如要分两个区即9876#0+3420+10#+设置完长按*字键退出。
6.确定哪个防区属于哪个分区:从第1防区到第248防区地址是从0287-0410共124地址,每个地址代表两个防区,如想将1、2、3防区分到第一分区,4、5、6防区分到第二分区编程是:7.9876#0+0287+00#(1、2防区设为一分区,输完地址自动调到0028+01#(3防区为一分区,4防区为二分区,地址自动调到0029+11# (将第5和第6防区分到二分区设置完长按*字键退出。
(防区后面的0代表一分区,1代表二分区。
8.键盘分区管理:键盘要先做好调线,第一个键盘调1,第二个键调到2,第一个键盘编为主键盘,第二个分为第二分区分键即: 9876#0+3131+31#(防区后面第一位是代表第一个键盘为主键盘,第二位是代表第二个键盘为液晶键盘+3139+01#设置完长按*字键退出(地址后面第一个0是表示第一个键盘为一分区,地址后面第二个1是表示第二个键盘为二分区。
9.进入/退出延时设置:进入延时设置9876#0+4028+06#(地址后面两位代表时间,输入00-51,以5秒为单位,是0-255秒设置,(如06即是表示30秒,出厂是09为45秒,设置完长按*字键退出。
退出延时设置:9876#0+4030+06#,表示意思跟进入延时一样,出厂是12为60秒10.电话号码设置:9876#0+3159+第一组电话号码+#+3156+*20#+3175+第二组电话号码+#+3157+*20#+3429+0001+#设置完长按*字键退出。

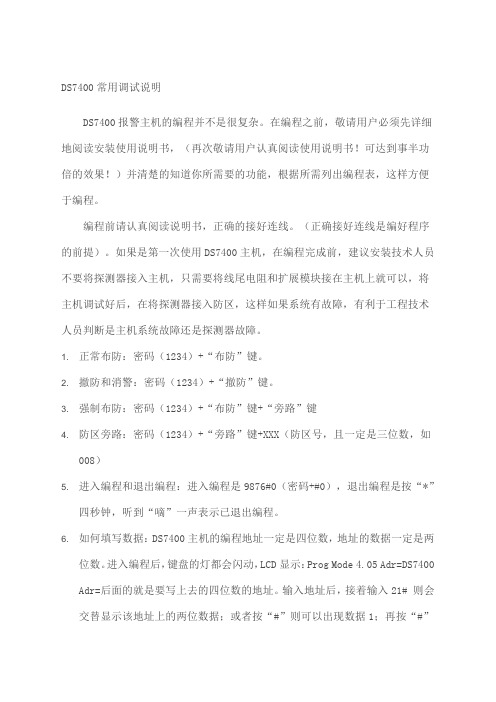

DS7400常用调试说明DS7400报警主机的编程并不是很复杂。
在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。
编程前请认真阅读说明书，正确的接好连线。
（正确接好连线是编好程序的前提）。
如果是第一次使用DS7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。
1. 正常布防：密码（1234）+“布防”键。
2. 撤防和消警：密码（1234）+“撤防”键。
3. 强制布防：密码（1234）+“布防”键+“旁路”键4. 防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008）5. 进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。
6. 如何填写数据：DS7400主机的编程地址一定是四位数，地址的数据一定是两位数。
进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05 Adr=DS7400 Adr=后面的就是要写上去的四位数的地址。
输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。
（出厂值，可以通过编程改变的），然后自动跳到下一个地址。
如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode4.05 Adr=7. 确定防区的功能：（地址是 0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。
其中01代表延时防区；03代表即时防区；07代表24小时防区。
（此项一般不用编写，用出厂值即可）8. 确定一个防区的功能：（地址是 0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。
DS7400XI报警主机编程使用手册（V 4.0版）迪信安保器材(香港)有限公司上海办事处目录说明 3 DS7400XI主要性能及功能指标 4 第一章系统配置及连线说明 51、主板接线端口定义及系统基本配置 52、系统配套设备及其接线端口定义 6 第二章DS7400XI系统使用说明171、DS7447键盘使用172、系统调试步骤183、如何布撤防（未分区系统）194、如何用主键盘对分区系统进行操作205、系统时间设置236、更改个人密码237、查阅事件记录24 第三章故障分析及排除25 第四章主机编程271、编程前准备272、基础内容编程283、分区编程334、防区旁路编程365、强制布防及接地故障检测编程386、进入/退出延时编程387、布防警告音编程398、通用码权限编程399、辅助总线输出编程4010、如何设置编程密码及主操作码4111、如何编程八继电器输出模块DS7488 4112、电话报警报告编程4413、报警报告选择编程4714、事件报告代码49 14、总线设备编程51 附：DS7400XI编程举例53说明1．2．DS7400XI 大型报警主机系统是迪信公司非常成熟稳定的产品，并具有很强的使用性。
被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。
可实现计算机管理，并方便地与其它系统集成。
由于DS7400XI主机功能较多，编程较复杂，随机又是英文说明书。
使用不太方便，而且在实际应用中一般不会使用到设备所有的功能。
因此我们参照原说明书编制了这本简易中文使用手册，以帮助用户能快速掌握和使用DS7400XI主机。
这本编程使用手册只适用DS7400XI V4.0版，并没有涉及到DS7400XI 的全部内容，因此手册中有未说明的部分以随机英文说明书为准。
DS7400Xi主要功能及性能指标1.2.一.主要功能●自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。
DS7400XI报警主机编程使用手册（V 4.0版）迪信安保器材(香港)有限公司上海办事处目录说明 3 DS7400XI主要性能及功能指标 4 第一章系统配置及连线说明 51、主板接线端口定义及系统基本配置 52、系统配套设备及其接线端口定义 6 第二章DS7400XI系统使用说明171、DS7447键盘使用172、系统调试步骤183、如何布撤防（未分区系统）194、如何用主键盘对分区系统进行操作205、系统时间设置236、更改个人密码237、查阅事件记录24 第三章故障分析及排除25 第四章主机编程271、编程前准备272、基础内容编程283、分区编程334、防区旁路编程365、强制布防及接地故障检测编程386、进入/退出延时编程387、布防警告音编程398、通用码权限编程399、辅助总线输出编程4010、如何设置编程密码及主操作码4111、如何编程八继电器输出模块DS7488 4112、电话报警报告编程4413、报警报告选择编程4714、事件报告代码49 14、总线设备编程51 附：DS7400XI编程举例53说明1．2．DS7400XI 大型报警主机系统是迪信公司非常成熟稳定的产品，并具有很强的使用性。
被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。
可实现计算机管理，并方便地与其它系统集成。
由于DS7400XI主机功能较多，编程较复杂，随机又是英文说明书。
使用不太方便，而且在实际应用中一般不会使用到设备所有的功能。
因此我们参照原说明书编制了这本简易中文使用手册，以帮助用户能快速掌握和使用DS7400XI主机。
这本编程使用手册只适用DS7400XI V4.0版，并没有涉及到DS7400XI 的全部内容，因此手册中有未说明的部分以随机英文说明书为准。
DS7400Xi主要功能及性能指标1.2.一.主要功能●自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。
博世报警主机DS7400XI编程操作说明要点1.进入编程模式：a.确保主机处于非报警状态，按下“#键”和“6键”同时进入编程模式。
b.输入主工程码，按住“4键”并输入个人工程码，按下“#键”确认进入编程模式。
2.编程操作菜单：编程操作菜单以“菜单号”进行标识，按下相应的数字键进入对应的子菜单。
3.设置报警区域：a.进入报警区域设置菜单，按下“1键”。
b.输入报警区域编号，按下“#键”。
c.输入报警区域名称，按下“#键”确认。
d.设置报警区域属性，如防护类型、允许报警类型等。
4.设置报警点：a.进入报警点设置菜单，按下“2键”。
b.输入报警点编号，按下“#键”。
c.设置报警点类型，如红外探测器、烟雾报警器等。
d.设置报警点属性，如是否布防、是否即时报警等。
5.设置报警事件：a.进入报警事件设置菜单，按下“3键”。
b.输入报警事件编号，按下“#键”。
c.设置报警事件类型，如布防报警、离岗报警等。
d.设置报警事件触发的报警点和报警区域。
6.设置用户：a.进入用户设置菜单，按下“4键”。
b.输入用户编号，按下“#键”。
c.输入用户名称，按下“#键”。
d.设置用户权限，如是否具有编程权限、报警复位权限等。
7.设置时间和日期：a.进入时间和日期设置菜单，按下“5键”。
b.输入年、月、日、时、分、秒的数据，按下“#键”确认。
8.保存设置：a.在编程操作过程中，按下“0键”的任意时间，可以保存设置。
需要注意的是，在进行编程操作时，应先熟悉系统的用户手册，理解各个菜单和参数的含义。
此外，编程操作应由有经验的专业人员进行，以确保系统设置正确且安全。
博世报警主机DS7400XI编程操作说明
DS7400XI报警主机的编程操作可以通过控制台完成。
以下是具体的
操作步骤：
1.首先，确保主机已经正确接入电源，并且连接好其他必要的设备，
如传感器、警报装置等。
2.打开DS7400XI的控制台，并输入正确的用户密码，进入编程模式。
默认密码为“1234”，如果您已经更改过密码，请输入新密码。
3.进入编程模式后，您可以通过使用菜单选项来进行各种配置。
菜单
选项通常包括区域设置、报警设置、用户设置、时间设置等。
使用方向键
和确认键来导航和选择选项。
5.接下来，您可以设置报警参数。
在报警设置选项中，您可以配置报
警触发条件、报警延迟时间、警报装置的类型等。
根据需要，您还可以将
报警信号发送到其他设备，如安保室或安全公司。
7.最后，您可以通过时间设置选项来配置主机的时间和日期。
确保主
机的时间准确无误非常重要，因为它会影响到报警触发的记录和时间戳。
以上是DS7400XI报警主机的基本编程操作说明。
请注意，由于博世
报警主机的功能非常强大且复杂，因此在进行编程操作之前，请先详细阅
读DS7400XI的用户手册，并根据实际需要进行相应的设置和调整。
DS7400XI报警主机编程使用手册（V 4.0版）迪信安保器材(香港)有限公司上海办事处目录说明 3 DS7400XI主要性能及功能指标 4 第一章系统配置及连线说明 51、主板接线端口定义及系统基本配置 52、系统配套设备及其接线端口定义 6 第二章DS7400XI系统使用说明171、DS7447键盘使用172、系统调试步骤183、如何布撤防（未分区系统）194、如何用主键盘对分区系统进行操作205、系统时间设置236、更改个人密码237、查阅事件记录24 第三章故障分析及排除25 第四章主机编程271、编程前准备272、基础内容编程283、分区编程334、防区旁路编程365、强制布防及接地故障检测编程386、进入/退出延时编程387、布防警告音编程398、通用码权限编程399、辅助总线输出编程4010、如何设置编程密码及主操作码4111、如何编程八继电器输出模块DS7488 4112、电话报警报告编程4413、报警报告选择编程4714、事件报告代码49 14、总线设备编程51 附：DS7400XI编程举例53说明1．2．DS7400XI 大型报警主机系统是迪信公司非常成熟稳定的产品，并具有很强的使用性。
被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。
可实现计算机管理，并方便地与其它系统集成。
由于DS7400XI主机功能较多，编程较复杂，随机又是英文说明书。
使用不太方便，而且在实际应用中一般不会使用到设备所有的功能。
因此我们参照原说明书编制了这本简易中文使用手册，以帮助用户能快速掌握和使用DS7400XI主机。
这本编程使用手册只适用DS7400XI V4.0版，并没有涉及到DS7400XI 的全部内容，因此手册中有未说明的部分以随机英文说明书为准。
DS7400Xi主要功能及性能指标1.2.一.主要功能●自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。
DS7400报警主机技术手册本文档为DS7400报警主机技术手册的最新版本，旨在为用户提供详细的操作指南和技术参数。
请按照以下章节进行阅读。
1、产品介绍1.1 主机外观及功能概述1.2 报警主机组成部分1.3 产品特点与优势2、系统安装与布线2.1 安装前的准备工作2.2 报警主机的安装步骤2.3 布线与接线指南2.4 典型布线示例3、系统设置与参数配置3.1 系统初始化3.2 系统参数设置3.3 区域设置与管理3.4 警情处理与报警优先级设置3.5 报警终端设备配置4、报警事件处理4.1 报警事件类型与级别分类4.2 报警事件处理流程4.3 应急处理与紧急联系方式设置5、网络通信与远程控制5.1 IP网络通信设置5.2 远程监控与操作指南5.3 远程报警事件接收与处理6、系统维护与故障排除6.1 定期检查与维护工作6.2 故障排除指南6.3 系统备份与恢复附录 A: 报警主机技术参数表附录 B: 接线图示例附录 C: 常见问题解答法律名词及注释：1、报警主机：指安全系统中能够自动检测和报警的核心设备。
2、区域：指在报警主机中将安全区域划分为不同区域，并为每一区域分配相应的设置和功能。
3、报警事件：指在报警主机上发生的异常情况，如入侵、烟雾等。
4、远程监控：指通过网络或其他通信方式实时监控报警主机的状态和报警信息。
5、紧急联系方式：指在紧急情况下需要与报警主机操作人员或相关人员进行实时沟通的联系方式。
感谢您阅读本文档，如有任何疑问或需要进一步的支持，请联系我们的技术部门。
1、本文档涉及附件：请参阅附录 A: 报警主机技术参数表，附录 B: 接线图示例等相关附件。
2、本文所涉及的法律名词及注释：报警主机、区域、报警事件、远程监控、紧急联系方式等名词的注释请参见上文。
红外报警DS7400XI-CHI使用说明书DS7400XI-CHI使用说明书1．DX4010I的拨码开关：2、5、7ON，其余OFF。
2．连接DX4010I和PC之间的9针插头2、3对调，4、6对调，5直通，7、8对调。
3．如要重新设置防区，系统需要重新编程，按9876#0在地址4058中填01,可将所有数据恢复出厂设置。
4．按PIN（1234）+on（布防键）即可布防，按PIN（1234）+off （撤防键）即可撤防，在撤防状态下，按9876#0，在地址4019 中填18，在地址4020中填25，将通讯口开放，按*4秒钟即可退出编程。
5．设置防区地址用模块地址加30。
例如，133防区在键盘编程时，输入模块地址133加30即输入0163+03#。
（03表示连续报警，周界即时）。
例如：第32防区编为24小时防区，则编程方法是：输入9876#0输入0062 输入07#。
（详细请参阅说明书27页）。
6．PIN（1234）#87为检查故障指令。
Armed红灯亮说明系统布防，Power绿灯亮说明系统正常。
按PIN（1234）+on（布防键）即可布防,此时红灯闪亮，液晶显示Exit now。
按PIN（1234）+off （撤防键）即可撤防。
7．地址模块：红色、黑色接总线，黄色、黑色接防区。
线尾电阻为47k。
8．设备有任何异常，勿自行维修，请联系彩虹智能售后服务热线9. 键盘地址码用跳线帽将1号针连接起来。
10、报警主机上的1至8防区是固定的八个防区，用于防区接线模式。
当使用总线接法，外接模块的时候，模块的地址码只能在9防区开始编。
CMS7400报警主机安装及设置1、安装接线方法2、键盘对主机编程：1234布防，1234撤防，注：键盘编程必须在撤防状态下操作。
9876#0进入编程在编程状态输入4019 18#更改串口模式（属于固定输入）4020 25#更改协议波特率（属于固定输入）在编程时需要注意的是：输入的防区号要在原定防区号的基础上+30例如：第10防区是周界，则编程方法如下：9876#0进入编程出现prg.mode=0040（防区）输入防区号Do1=0Do2=3（周界）#，退出编程长按“*”4秒。
DS7400常用调试说明DS7400报警主机的编程并不是很复杂。
在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。
编程前请认真阅读说明书，正确的接好连线。
（正确接好连线是编好程序的前提）。
如果是第一次使用DS7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。
正常布防：密码（1234）+“布防”键。
撤防和消警：密码（1234）+“撤防”键。
强制布防：密码（1234）+“布防”键+“旁路”键防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008）进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。
如何填写数据：DS7400主机的编程地址一定是四位数，地址的数据一定是两位数。
进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05 Adr=DS7400 Adr=后面的就是要写上去的四位数的地址。
输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。
（出厂值，可以通过编程改变的），然后自动跳到下一个地址。
如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr=确定防区的功能：（地址是0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。
其中01代表延时防区；03代表即时防区；07代表24小时防区。
（此项一般不用编写，用出厂值即可）确定一个防区的功能：（地址是0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。
（注意：此项一定要编写）防区特性的设置：（地址是0415—0538），0415代表第一、二防区，0416代表第三、四防区，如此类推………。
数据1代表前面一个防区，数据二代表后面的一个防区。
此类表示防区使用那种扩充模块。
如果使用的防区是主机自带防区和DS-7457I的扩充防区则需把数据设定为0 ；如果使用的防区是DS-7432的扩充防区则需把数据设定为1。
分区编程：DS7400可分8个分区，并可以自由设定每个分区包含那些防区。
DS7400把系统分区：（地址是3420），其中数据1表示使用多少个分区，输入0代表1个分区；输入1代表2个分区……….输入7代表8个分区。
出厂值是0；数据2表示有无公共分区，出厂值是0。
（如果系统不分区，此项不用编程）DS7400确定防区属于那些分区：（地址是0287—0410），0287代表第一、二防区，0288代表第三、四防区，如此类推………。
数据1代表前面一个防区，数据二代表后面的一个防区。
数据1、2可以设定为0—7，代表着1分区到8分区。
（如果系统不分区，此项不用编程）DS7400键盘的分区管理：DS7400主机可以支持15个键盘，1个键盘可以管理1个分区，但每个分区可以由1个或几个键盘来管理。
地址（3131—3138）代表着键盘号，3131代表第一、二号键盘，3132代表第三、四号键盘，如此类推………。
数据1、2表示键盘的功能。
0表示不使用；1表示LCD键盘；2表示LED键盘；3表示LCD键盘并为主键盘。
（如果系统不分区，此项不用编程）DS7400键盘管理哪个分区：（地址是3139—3146），地址（3139—3146）代表着键盘号，3139代表第一、二号键盘，31402代表第三、四号键盘，如此类推。
数据1、2表示键盘具体管理哪个分区，0表示管理1分区；1表示管理2分区……. 7表示管理8分区。
（如果系统不分区，此项不用编程）DS7400防区旁路编程：（地址是2721—2724），具体编程请参考说明书P26—P27。
（注意：如果防区需要旁路，则此项一定要编写）DS7400强制布防和接地故障：（地址是2732）数据1表示可以强制布防多少个防区，数据2表示系统是否检查接地故障，出厂值是1，如果接地有问题排除不了，则可把数据2修改为0。
DS7400修改编程密码：（地址是7589）可以输入4—6位数的密码DS7400修改主操作密码：（地址是7592）可以输入4—6位数的密码DS7400电话报警编程：需要电话报警的用户，在编程时要输入正确的电话号码、通讯格式、用户编码。
DS7400电话号码的设定：（地址是3159、3175）可以设定两个电话号码，输入3159后就可以输入你所需要的报警电话号码。
设定通讯格式：（地址是3156、3157），其中3156是第一个电话的格式，3157是第二个电话的格式，把3156和3157的数据都设定为60或62用户编号：（地址是3429—3159）详细操作见说明书下面将列一些大家最常见的情况作一些简要说明。
首先第一条件，不管是不是拿来的新机或用过一段时间，请将恢复出厂值。
进入编程：9876#0 再输入4058, 再输入01#，听到一声响后，再按住* 键4秒，退出编程。
然后再对应下面的情况，对号入座。
第一种情况：用户只使用本机的八个防区。
（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一个防区的值。
例：1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区。
9876#0（进入编程）0031(01# 1防区) 03#03#03#03#03# (2—6防区) 07#07# （7、8防区）按*号键4秒退出编程。
第二种情况：简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。
DS7457I的地址也将从9开始拔。
参考DS7457I说明书上的地址拔码表.绝大多数此类工程，防区特性都是立即或24小时防区。
上面已告诉大家设防区时的数值（03为立即，07为24小时）。
防区地址从0039 （第9防区）开始，以此往下推，0040为第10防区的地址。
例：一周界安装了36对对射，使用了36个DS7457I，所有防区都为立即防区（布防后所有探头才生效）编程：9876#0 0039 03#（完成第一个防区），接着03# ………..这样一直按36个03# (含第一个) 完成后，退出编程。
也许和说明书上有一些出入，不管什么方法，实现即可。
第三种情况：周界报警（需现场联动灯光或警号），使用下列设备：DS7400 + DS7447 +DS7430 + DS7465I (灯光联动)BOSCH的联动相对其它复杂一些，用到的需仔细看。
例：一周界，安装10对对射，其中1-10号对射需要现场联动灯光或警号。
则1—10号设备需要使用带继电器输出的单地址码模块DS7465I （只作一对一报警联动的解答，其它的以特别问题方式作答），地址从9开始，一直到18。
所有防区特性为立即（设置方法参考上面）编程：9876#0 0419 22#22#22#22#22#22#22#22# （地址9—18 这十个扩展设备设置DS7465I）每个DS7465I设备占用两个地址（第一个地址为这个防区的特性，第二个地址为需要联动的功能，即哪一个防区报警报输入及相关联动条件）当然解答为每个设备联动本身的这个防区。
且都为立即防区。
每个联动输出功能将由三个地址里的内容决定（2772号地址开始）（简易中文说明书中未有此说明，可参考随机配的英文说明书。
输出功能1 的地址为：2772 ，2773，2774输出功能2 的地址为：2775 ，2776，2777输出功能3 的地址为：2778 ，2779，2780以此往下类推。
每个地址都三五种联动条件解释（在此不作详列），有说明书的可查2772地址查询相关信息。
因为这次是联动本身继电器，第三个地址可不设置参数。
每个参数都想了解为什么非一两天能讲明白。
对于上面的要实现的功能将作如下编程。
设备型号（DS7465I）已设定（0419=22等，如上所描述）0039 ，0041，0043 ，0045，0047，0049，0051，0053，0055，0057等地址为防区特性，全部为03 (立即防区) ，设为24小时的设为070040，0042，0044，0046，0048，0050 ，0052，0054，0056，0058 分别为：０１０２０３０４０５０６０７０８０９１０（代表输出功能）输出功能地址为：２７７２开始，每三个地址为一个功能，只需编前面两个。
功能1 :2772= *4*2 2773=09(防区)功能2 :2775= *4*2 2776=11(防区)功能3 :2778= *4*2 2779=13(防区)依此类推。
BOSCH的联动编程相对复杂（至于比起其它的功能来说是这样）。
所以用的人较少。
第四种情况：系统与中心软件CMS7000之间的设置。
需要额外增加一个串口转换模块DS7412（现名DS4010I）此设备是接在辅助接口（OPTION）上，要把4010上的地址码（2,5,7）拔到ON ,将板上LED ENABLE插针跳上。
对应灯可以指示与主机及电脑之间的通信状态。
串口线厂家通常不配。
大多人做或买时注意对应（1-1,2-3,3-2,4-6,5-5,6-4,7-8,8-7,9-9）设备地址和线是使用这个设备常出现的一些问题。
注意一下便可。
然后在键盘上输入4019 18# 4020 25#，这时DX4010上的红色灯和绿色灯都在闪烁，表示主机与软件联接成功第五种情况：DS7400XI-CHI这个系统中另一个用的较多的就是联动32路继电器DSR-32C（DSR-32B的升级）联动设备与中心软件CMS7000-500之间的连接及功能设置不在此列。
仅讲与DS7400的直连。
DS7400软件版本V4.0以上(早期版本在此不讲)。
设备地址4019=17 4020=30 （主机只需在此设置），其它将在软件中设置。
有关硬件方面的设置请看DSR-32C的说明书，并随机配有一张光盘及继电器联动的设置软件。

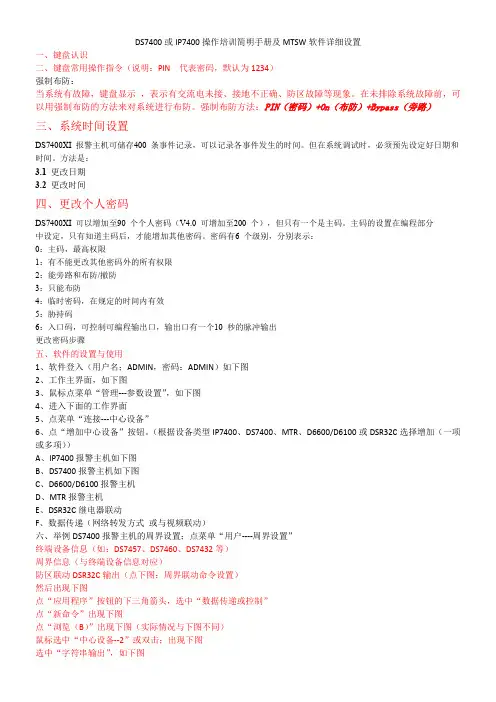

时间编程一些常用指令：在撤防状态下输入1234（主码）+#0，键盘会连续滚动显示两次：0 User change (修改个人密码)1 auto arm setup (自动布防)2 Change Date (系统日期)3 Change Date of PIN Expiration(截止日期)4 Auto Disarm (自动撤防)6 Change Time (系统时间)8 Print History Start/Stop (无效)输入0，可更改个人密码：0：主码，最高权限1：有不能更改其他密码外的所有权限2：能旁路和布防（撤防）3：只能布防4：临时密码，在规定时间内有效5：胁持码6：入口码，可控制可编程输出口，输出口有一个脉冲10秒的输出更改密码步骤：输入1，设置自动布防输入2，设置系统日期：输入6，设置系统时间：德国博世电话编程主要内容：报告路径编程：3153+11、3154+11；电话号码总体编程：31545+40；确定通讯格式和握手音：3156+*20、3157+*20；时件报告代码：3209+11；确定用户编号：3429+1111、3431+2222；6、第一个电话号码：3159+共可以输入十六位号码；7、第二个电话号码：3175+共可以输入十六位号码；如果客户只需要编程一个电话号码，就编3156、3159地址就可以了博世报警主机系统的主要一些操作指令：设防：1234+ON撤防：1234+OFF进入编程：9876+#+0退出编程：*按4秒恢复出厂值：4058+01编程主要内容：综合地址：0000+15防区编程：0001+21（即时）、0002+22（24小时防区）防区表：9号防区：0039（01-为即时防区）、010防区：0040（02-为24小时防区）对应的表格是：009（0039）、010（0040）、011（0041）、012（0042）、0013（0043）等防区特性：0419：11（代表是第009和010防区对应的是八防区模块还是单路模块，如添入1则对应是八防区模块，填人0则对应是主板自带防区或单路模块）对应的表格是：009-010（0419）、011-012（0420）、013-014（0421）、015-016（0422）取消接地检测：2732+00补充说明：１、前端探测器接线方法：红外对射+7457黄—NC，黑—电阻—COM或黄—NO—电阻—COM—黑即NC串接电阻，NO并接电阻红—BUS+ 黑—BUS –象山三中室内报警安装及编程设备组成：DS7400主机1台、DS7447键盘1个、DS7432八防区模块19个、DS9370 吸顶探测器设备分布：明德楼3个DS7432、20个DS9370 设为防区一新民楼3个DS7432、20个DS9370 设为防区二至善楼3个DS7432、20个DS9370 设为防区三实验楼5个DS7432、34个DS9370 设为防区四行政楼4个DS7432、30个DS9370 设为防区五体育馆1个DS7432、3 个DS9370 设为防区六编程：确定防区功能：9876#0－＞0039－＞06#06#06#……设完所需分区长按*退出，注：００#屏蔽该防区。
