电工基础习题册标准答案（第二版）全国中等职业技术2010-04-12 02:05:34| 分类：电工基础2版习题| 标签：|字号大中小订阅全国中等职业技术（电子类）专业通用教材第二章直流电路§2-1 电阻的连接一、填空题1、在电路中，将两个或两个以上的电阻依次连接构成中间无分支的连接方式叫做电阻的串联。
电阻串得越多，等效电阻阻值越大；串联的电阻阻值越大，分得电压越大，消耗的功率越多。
2、电阻串联，可以用来构成分压器以提供几种不同的电压，也可限制和调节电路中电流的大小，还可以扩大电压表的量程。
3、在电路中，将两个或两个以上的电阻连接在、在电路中，将两个或两个以上的电阻连接在相同两点之间的连接方式叫电阻的并联，电阻并得越多，等效电阻越小；并联的电阻阻值越大，分得电流越小，消耗功率少。
4、电阻并联可以用来获得阻值较小的电阻，还可以扩大电流表的量程。
5、需要分压时，可选用电阻的串联；需要分流时可采用电阻的并联。
6、在电路中，既有电阻串联又有电阻并联的连接方式叫做电阻的混联。
在混联电路中为了便于计算电路等效电阻，可采用画等效电路图的方法，把原电路整理成易于判别串、并联关系的电路，然后进行计算。
7、在下列各图中，指出电流表或电压表的读数（电流表内阻无穷小、电压表内阻无穷大）。
（1）在图2-1中，PV1的读数为4V ，PV2的读数为12V ，PV3的读数为24V 。
（2）在图2-2中，PA1的读数为3A，PA2的读数为2A，PV的读数为12V 。
（3）在图2-3中，PV1的读数为11.2V ，PV2的读数为8V ，PA的读数为 1.6A。
二、判断并改错1、在电阻的串联电路中，总电阻上的电压一定大于其中任何一个电阻上的电压。
（√）2、电阻并联后的总电阻一定小于其中任何一个电阻的阻值。
（√）3、在串联电路中，电阻串得越多，消耗的功率越大；在并联电路中，电阻并联得越多，消耗的功率越小。
（×）4、功率大的电灯一定比功率小的电灯亮。
电工学（2）复习资料2015.5.14考试题型：一、单项选择题（每题2分，30题，共60分）二、多项选择题（每题4分，5题，共20分）三、判断题（每题2分，10题，共20分）考试时间：60分钟考试形式：网络考，闭卷一、单选题题目首字首字母为B1、半导体材料有（B）种。
A、1B、2C、32、半导体导电能力（B）导体。
A、大于B、小于C、等于3、半导体三极管按照结构不同可分为（A）两种类型。
A、NPN和PNPB、NPP和PNNC、PPN和NNP4、编码器属于( B)逻辑电路。
A、时序B、组合C、触发器5、半波整流电容滤波电路输出电压的平均值U0=（ B ）。
A、0.9U2B、U2C、1.2 U2题目首字首字母为C6、触发器按逻辑功能分为( C)类。
A、3B、4C、57、触发器属于( A)逻辑电路。
A、时序B、计数器C、组合8、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则15.5v对应的是（A）。
A、集电极B、基极C、发射极9、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则6v对应的是（C）。
A、集电极B、基极C、发射极10、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则6.7v对应的是（B）。
A、集电极B、基极C、发射极11、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则该三极管类型是（A）。
A、NPN型硅管B、NPN型锗管C、PNP型锗管12、测得在放大状态的三极管的三个管脚电位分别是-0.7v、-1v、-6v，则-0.7v对应的是（C）。
A、集电极B、基极C、发射极13、测得在放大状态的三极管的三个管脚电位分别是-0.7v、-1v、-6v，则-1v对应的是（B）。
A、集电极B、基极C、发射极14、测得在放大状态的三极管的三个管脚电位分别是-0.7v、-1v、-6v，则-6v对应的是（A）。
A、集电极B、基极C、发射极15、从射极输出器的交流通路看，它是一个共（ B ）电路。

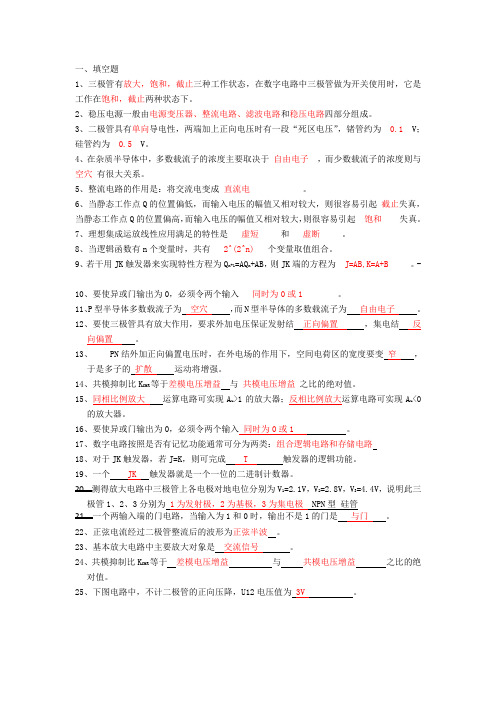

一、填空题1、三极管有放大，饱和，截止三种工作状态，在数字电路中三极管做为开关使用时，它是工作在饱和，截止两种状态下。
2、稳压电源一般由电源变压器、整流电路、滤波电路和稳压电路四部分组成。
3、二极管具有单向导电性，两端加上正向电压时有一段“死区电压”，锗管约为 0.1 V；硅管约为 0.5 V。
4、在杂质半导体中，多数载流子的浓度主要取决于自由电子，而少数载流子的浓度则与空穴有很大关系。
5、整流电路的作用是：将交流电变成直流电。
6、当静态工作点Q的位置偏低，而输入电压的幅值又相对较大，则很容易引起截止失真，当静态工作点Q的位置偏高，而输入电压的幅值又相对较大，则很容易引起饱和失真。
7、理想集成运放线性应用满足的特性是虚短和虚断。
8、当逻辑函数有n个变量时，共有 2^(2^n) 个变量取值组合。
9、若干用JK触发器来实现特性方程为Q n+1=AQ n+AB，则JK端的方程为J=AB,K=A+B 。
-10、要使异或门输出为0，必须令两个输入同时为0或1 。
11、P型半导体多数载流子为空穴，而N型半导体的多数载流子为自由电子。
12、要使三极管具有放大作用，要求外加电压保证发射结正向偏置，集电结反向偏置。
13、PN结外加正向偏置电压时，在外电场的作用下，空间电荷区的宽度要变窄，于是多子的扩散运动将增强。
14、共模抑制比K CMR等于差模电压增益与共模电压增益之比的绝对值。
15、同相比例放大运算电路可实现A u>1的放大器；反相比例放大运算电路可实现A u<0的放大器。
16、要使异或门输出为0，必须令两个输入同时为0或1 。
17、数字电路按照是否有记忆功能通常可分为两类：组合逻辑电路和存储电路18、对于JK触发器，若J=K，则可完成 T 触发器的逻辑功能。
19、一个JK 触发器就是一个一位的二进制计数器。
20、测得放大电路中三极管上各电极对地电位分别为V1=2.1V，V2=2.8V，V3=4.4V，说明此三极管1、2、3分别为1为发射极，2为基极，3为集电极 NPN型硅管21、一个两输入端的门电路，当输入为1和0时，输出不是1的门是与门。
电学（II ）知识点总结第一节 电工、电功率一、电工1．电工的定义：电流通过导体所做的功叫做电工。
2．物理意义：电流做功的过程就是电能转化成其它形式的能（内能、机械能、化学能等）的过程，电流做了多少功，就有多少电能转化成其它形式的能。
3．电工的计算：电流在某段电路上所做的功，等于这段电路两端的电压、电路中的电流和通电时间的乘积，即：W UIt =，推导式：2W I Rt =（只适用于纯电阻电路）。
注：纯电阻电路是指电能全部转化成内能，如小灯泡、电阻、取暖器等；非纯电阻电路是指电能除转化为内能外，还传话为其他形式的能（机械能、化学能等），如电动机转动时、蓄电池充电等。
4．单位：焦耳（J ），常用的电工单位是“度”，也叫做千瓦时（kW h ），1360()kW h J = 。
二、电功率1．定义：电流在单位时间内所做的功叫做功率。
2．表达式：W P UI t ==(适用任何电路)；对于纯电阻电路也有22U P I R R==。
3.电功率是反应电流做功快慢的物理量，不能表示电流做功的多少。
【适时总结】电灯发光的亮度决定于电灯是实际功率，由W P t=可知，电功率越大，在单位时间内电能转化为光能越多，电灯发光就越亮，不能认为电压越高或电流越大，电灯发光就越亮。
4．单位：瓦特（W ）、常用千瓦（kW ），1kW=1000W 。
5．额定功率和实际功率（1）额定电压：用电器正常工作的电压。
（一般都标在用电器的铭牌上）（2）额定功率：用电器在额定电压下的功率。
（标在用电器的铭牌上）【适时总结】用电器的额定功率是由用电器的内部结构和组成材料决定，与外加电压和通过的电流无关。
用电器两端的电压等于额定电压时，用电器的功率等于额定功率；用电器两端的电压低于额定电压是，用电器的功率以低于额定功率，用电器两端的电压高于额定电压时，用电器的功率以高于额定功率，还有可能烧坏用电器。
（3）实际功率：用电器在实际工作下的功率。
《电工学（二）》课程总复习一、选择与填空题1．在杂质半导体中，多数载流子的浓度取决于（C）A．本征半导体B．温度C．杂质浓度D．掺杂工艺2. 某晶体三极管电路如图1，则该管处在（B）A．放大状态B．饱和状态C．截止状态D．状态不能确定图13．在负反馈电路中，负反馈愈深，|A F|降得愈多，电路工作愈（A）A．稳定B．不稳定D．不一定4．多级放大电路的通频带比单级放大电路的通频带（B）A．宽B．窄C．一样5．在数字电路中是利用晶体管的（D）作用进行工作的。
A．放大B．饱和C．截止D．饱和与截止6．在单相桥式整流电路中，变压器次级电压为10V（有效值），则每只整流二极管承受的最大反向电压为（B）A．10V B．14.1V C．28.2V D．20V7．晶体三极管工作在放大状态时，I B应满足（ C ）A．I B>I C(sat)／βB．I B<=0 C．０＜I B＜I C(sat)8．要表示三位二进制，需要用___３___个触发器。
9．三态门除了通常的逻辑“1”和逻辑“0”外，还有第三种状态，即是___高阻_______状态。
10.十进制数68对应的BCD8421码为1000011 。
11、在P型半导体中（ A ）A．空穴是多数载流子，电子是少数载流子B．电子是多数载流子，空穴是少数载流子C．空穴的数量略多于电子D．没有电子12．理想情况下，差动放大器的差模输入电阻为（ C ）A．1 B．0 C．∞ D．10013．多级放大电路与单级放大电路相比，电压增益和通频带（ D ）A．电压增益减小，通频带变宽B．电压增益减小，通频带变窄C．电压增益提高，通频带变宽D．电压增益提高，通频带变窄14．四变量逻辑函数一共有多少个最小项（ C ）A．4个 B．8个 C．16个 D．32个15．差动放大电路的主要目的就是放大差模信号，抑制_____共模信号____________。
16．A、B两个输入变量中只要有一个为“1”，输出就为“0”；当A、B均为“0”时输出为“1”，则该逻辑运算称为____或非逻辑运算_____________。
选择、填空、名词解释、1.电场强度定义：单位正电荷所受的电场力。
单位伏/米。
2.电场强度的方向与正电荷受力方向相同3.真空中的介电常数为8.85*10-12F/m4.电场强度的闭合线积分为0说明场中的点之间的电位差与积分路径无关。
5.理论证明，在不同电介质交界面上，电场强度切向分量连续6.静电场的泊松方程：7.半径为R的孤立导体球的电容为：8.普通平板电容器的电容量：9.C1、C2并联，总电容量：C1+C210.击穿场强（电介质强度）：材料能够承受的最大场强度11.静电场的辅助方程：12.一般形式的高斯通量定理的积分形式：微分形式：13.P与E的同向关系随外电场改变而变化的电介质为各向同性电介质14.线性各向同性电介质15.恒定电场是指电场不随时间变化16.导电媒质中电荷运动形成的电流称为传导电流17.运流电流：不导电空间电荷运动形成的电流18.T体电流密度J等于体电荷密度乘以速度19.体电流密度就是垂直于电荷运动方向单位面积上通过的电流。
20.面电流密度就是垂直于电荷运动方向单位宽度上通过的电流。
21.线电流单位：安培22.均匀导电媒质是指导电率不随空间位置变化23.均匀导电媒质：导电媒质中的电导率处处相等的导电媒质。
24.各向异性的导电媒质：媒质的电导率随电场强度的方向改变而变化25.在恒定电场中，电流密度闭合面积分为26.在恒定电场中，已知电流密度J，求穿过面积S的电流计算公式：27.在恒定电场中，电流连续性方程的微分形式：28.在恒定电场中，不经过电源的电场强度闭合线积分等于029.电源外的恒定电场中，电场强度的旋度恒为030.电流从良导体进入不良导体，J的切向分量变小。
31.在导电媒质与理想介质的分界面处，电流密度的法向分量连续。
32.接地电阻的主要部分：土壤电阻33.深埋全球接地体，半径越大，接地电阻越小34.跨步电压：节点体附近地面，人两脚之间的电位差。
35.磁感应强度B的单位：特斯拉T36.洛伦兹力：磁场对运动电荷的作用力。

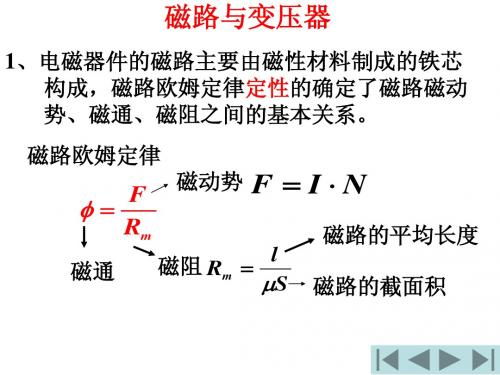

第二章变压器12．1．1 交流铁心线圈电路1．电磁感应定律当穿过线圈的磁通量发生变化或导体作切割磁感线运动时就会产生感应电动势，这种现象称为电磁感应。
如果规定线圈中感应电动势e的参考方向与磁通φ的参考方向符合右手定则，电磁感应定律的数学描述，即感应电动势的大小表示为3．交流铁心线圈电磁关系与电压平衡方程式在图12．1所示交流铁心线圈电路中，当外加正弦交流电压u，在线圈中产生交变电流i，电流为非正弦量，但可用等效正弦量表示。
在交变电流i作用下产生主磁通φ(穿过铁心形成闭合路径)和漏磁通φσ(经线圈周围的空气隙形成闭合路径)，其参考方向由右手螺旋定则确定。
交变的主磁通、漏磁通在线圈中都要产生感应电动势，感应电动势的大小由法拉第电磁感应定律确定。
其电磁关系可表示为其中e为主磁感应电动势，eσ为漏磁感应电动势。
12．1．2 变压器工作原理及电压、电流与阻抗变换关系式图12．2是变压器的工作原理图。
与电源相连的绕组称为一次绕组(或称初级绕组、原绕组)，与负载Z相连的绕组称为二次绕组(或称次级绕组、副绕组)。
一、二次绕组的匝数分别为N1和N2。
当二次绕组开关S断开时，变压器处于空载运行状态，此时的一次绕组电流i10称为空载电流或励磁电流，其值较小，二次绕组电压为开路电压，用u20表示；当二次绕组开关S闭合时，变压器处于负载工作状态，一、二次绕组均有电流，分别用i1、i2表示，二次绕组输出电功率。
12．1．3 变压器的额定值与外特性(1)变压器的额定值又成为铭牌数据，主要包括如下参数。
①额定电压U1N、U2N。
三相变压器的额定电压指线电压而非相电压。
二次额定电压U2N在电力系统中指变压器一次侧施加电压U1N时的二次空载电压有效值。
②额定电流I1N、I2N。
I1N、I2N是指变压器连续运行时，一、二次绕组允许通过的最电流有效值。
三相变压器的额定电流指线电流。
③额定容量S N。
S N即二次额定视在功率，是变压器二次额定电压和额定电流的乘积。
一、填空题
1、直接耦合电路中选用差分放大电路的原因是：抑制零点漂移。
2、射极输出器输出电压的特点是：电压放大倍数接近1；输入电阻高；输出电阻低。
3、晶体管能够放大的外部条件是发射结正偏，集电结反偏
4、 工作在放大区的某三极管，如果当Ib 从22uA 增大到32uA 时，Ic 从1mA 增
加到2mA ，那么β约为 100 。
5、 理想集成运放的工作在线性区的特点有 i+=i-虚断 和 u+ =u-虚短 。
6、二极管具有 伏安 特性，其导通的条件是 U 阳>U 阴 。
7、 寄存器按照功能的不同可分为两类：数码 寄存器和 移位 寄存器。
8、 一个基本RS 触发器在正常工作时，不允许输入R=S=1的信号，因此它的约
束条件是 RS=0 。
14、测得NPN 型晶体管三个电极C 、B 、E 对地的电压分别为 2V 、 6V 、 -
2.2V ，则该管 处于____饱和_____状态。
15、负反馈若反馈信号与输入信号比较使净输入信号减小、因而输出信号也减小的
二、判断题
1、如果晶体三极管的发射结正偏，集电结反偏，则该管工作于饱和区。
（×）
2、全加器和寄存器都属于组合逻辑电路。
（× ）
3、主从型JK 触发器，当J 、K 、D S 与D R 均为高电平时，该触发器完成的功能是置0。
（√ ）
5、同一个逻辑函数的逻辑图是唯一的。
（ × ）
9、测得晶体管三个电极对地的电压分别为 -2V 、 -8V 、 -2.2V ，则该管为 ___PNP 型锗管______。
10、放大电路采用电压负反馈的作用是 提高负载能力 ，稳定输出电压 。
11、直流稳压电路中整流电路的作用是将交流电压变换为单向脉动电压。
12、 时序逻辑电路按照其触发器是否有统一的时钟控制，分为同步时序电路和
异步时序电路。
13、 数字电路按照是否有记忆功能，通常可分为两类：时序逻辑电路和组合逻辑电路
4、异步计数器是指由不同类型的触发器构成的计数器。
（ × ）
6、在全部输入是0的输入情况下，“或非’运算的结果是逻辑1。
（√）
7、在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。
（√）
8、PN结在无光照、无外加电压时，结电流为零。
（√）
9、处于放大状态的晶体管，集电极电流时多子漂移运动形成的。
（×）
10、只有电路既放大电流又放大电压，才称其有放大作用。
（×）
11、可以说任何放大电路都有功率放大作用。
（√）
12、PN结正向电流的大小由温度决定的。
（×）
13、RS触发器的约束条件RS=0表示不允许出现R=S=1的输入。
（√）
14、对边沿JK触发器，在CP为高电平期间，当J=K=1时，状态会翻转一次。
（×）
15、同步触发器存在空翻现象，而边沿触发器和主从触发器克服了空翻。
（√）
16、D触发器的特性方程为Qn=1=D,与Qn无关，所以它没有记忆功能。
（×）
17、组合逻辑电路的特点是电路的输出状态不仅取决于当时的输入信号，而且与电路原来的状态有关，当输入信号消失后，电路状态仍维持不变。
（×）18、射极输出器的主要特点是u A约等于1，输入电压和输出电压反相。
（×）
19、模拟电路中的工作信号为脉冲信号。
（×）
20、在放大电路中会设置合适的静态工作点，若静态工作点过低，会引起截止失真；若静态工作点过高，会引起饱和失真。
（√）
三、分析题
1、画出微变等效电路并进行动态分析
2、
电路各引脚的作用
3、、如图8所示两片74LS290连接成计数器，其中片(1)为个位，片(2)为十位，计数脉冲由片(1)的CP0端输入。
试分析：
（1）该计数器的计数方式及计数进制；
（2）若计数脉冲频率为2.4MHz,则片(2)的管脚Q1输出信号的频率为多少，片(1) 的管脚Q0输出信号的频率为多少？
4、集成运放
5、74LS138例题
四、设计题
1、某同学参加三类课程考试，规定如下：文化课程（A）及格得2分，不及格得0分；专业理论课程（B）及格得3分，不及格得0分；专业技能课程（C）及格得5分，不及格得0分,若总分大于6分可顺利过关（Y）。
试根据上述内容完成：
1）列出真值表；（5分）
2）写出逻辑函数表达式，并化简成最简式；（5分）
3）用与非门实现上述功能的逻辑电路。
（5分）
2、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。
要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。
3、某超市举行一次促销活动，只要顾客拿着购物发票，超市就可以让顾客参加这项活动。
顾客只要向自动售货机投入共计2元5角的硬币，自动售货机就会自动送出价值20元的赠品，但售货机只能识别1元和5角的两种硬币，并且每人最多只能投放三枚硬币，但不找零。
如投放的硬币不足2元5角，则不送出赠品，也不退回硬币。
试根据上述要求：
（1）列出真值表；（2）写出逻辑表达式；（3）用与非门设计这个自动售货机的控制电路。
（提示：设三次投币为输入变量， 5角、1元两种硬币为2个状态）。
