电工学下册各章复习重点试题

第一章●填空1.为了便于分析和计算，我们将实际元件理想化，这样由一些理想元件所组成的电路就是实际电路的。

2.当电流的参考方向设成从电压的“―”流向“+”时，这种情况称为电流、电压是参考方向，在这种情况下，电路元件的吸收功率P=。

3.当电流的参考方向设成从电压的“+”流向“―”时，这种情况称为电流、电压是参考方向，在这种情况下，电路元件的提供功率P=。

4.基尔霍夫电流定律可用公式来表示；基尔霍夫电压定律可用公式公式来表示。

5.为了保证电源的安全使用，电压源不允许；电流源不允许。

6.电路中任一点的电位是该点与之间的电压。

7.当电压和电流的参考方向一致时，部份电路欧姆定律可以用公式来表示。

8.对于一个实际电器，使用时不能超过所标明的额定功率，否则会。

9.额定值为1W100ΩR的碳膜电阻，在使用时电流不能超过A，电压不能超过V。

●选择1．在图示电路中，已知U S=2V，I S=1A。

A、B两点间的电压U AB为()。

(a)－1V(b)0(c)1V2．在图示电路中，已知U S=2V，I S=2A。

A、B两点间的电压U AB为()。

(a)1V(b)-1V(c)-2V1I1Ω3．下列图中，已知 U=220V ，I=2A ，方框代表电源或负载。

则（ ）是电源。

4．在图示电路中，U S ，I S 均为正值，其工作状态是()。

(a)电压源发出功率 (b)电流源发出功率 (c)电压源和电流源都不发出功率 I S 5．在 图 示 电 路 中，电 源 电 压 U = 30 V ，电 阻 R = 15 Ω，则 电 流 I 值 为 ( )。

（b ） (a) 6 A (b) -2 A (c) 4 ARR4R 6．图 示 电 路 中，理 想 电 流 源 I S 发 出 的 电 功 率 P 为 ( )。

（b ） (a) 15 W (b) -15 W (c) 30 WS 227．在 图示 电 路 中，A 点 的 电 位 V A 为 ( )。

第1章 直流电路 习题参考答案一、填空题:1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成.具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2。

反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件;反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态.当电路中电流0R U I S、端电压U ＝0时,此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件;电感和电容元件为 储能 元件。

5。

电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向.二、 判断题:1。

理想电流源输出恒定的电流，其输出端电压由内电阻决定. （错） 2. 电阻、电流和电压都是电路中的基本物理量. （错） 3。

电压是产生电流的根本原因.因此电路中有电压必有电流。

（错） 4. 绝缘体两端的电压无论再高，都不可能通过电流. （错）三、选择题:（每小题2分，共30分）1。

当元件两端电压与通过元件的电流取关联参考方向时,即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B)功率。

A 、吸收;B 、发出。

2. 一个输出电压几乎不变的设备有载运行,当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3。

当电流源开路时，该电流源内部( C ）A 、有电流,有功率损耗;B 、无电流，无功率损耗；C 、有电流，无功率损耗。

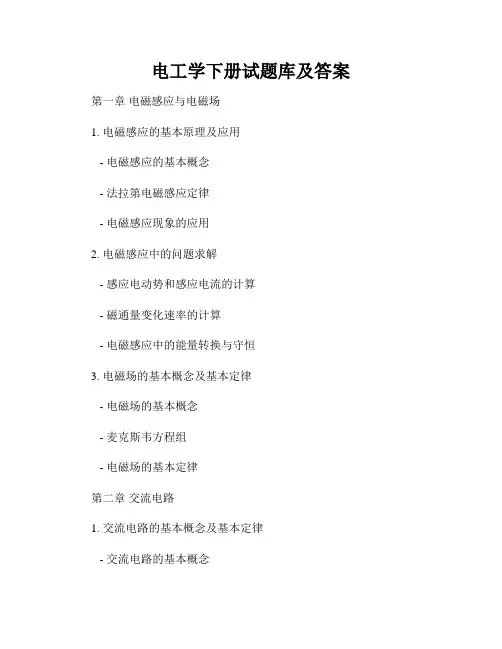

电工学下册试题库及答案第一章电磁感应与电磁场1. 电磁感应的基本原理及应用- 电磁感应的基本概念- 法拉第电磁感应定律- 电磁感应现象的应用2. 电磁感应中的问题求解- 感应电动势和感应电流的计算- 磁通量变化速率的计算- 电磁感应中的能量转换与守恒3. 电磁场的基本概念及基本定律- 电磁场的基本概念- 麦克斯韦方程组- 电磁场的基本定律第二章交流电路1. 交流电路的基本概念及基本定律- 交流电路的基本概念- 交流电压与电流的关系- 交流电压与电流的基本定律2. 交流电路的计算方法- 交流电路中的电压、电流、功率计算- 交流电路中的复数形式计算- 交流电路中的电压、电流的相位关系3. 交流电路中的稳态分析- 交流电路中的电阻、电感、电容的阻抗计算 - 交流电路中的串、并联电路的计算- 交流电路中的功率计算第三章电磁波1. 电磁波的基本概念及基本特性- 电磁波的产生原理- 电磁波的基本特性- 电磁波的分类及应用2. 电磁波的传播与衰减- 电磁波的传播特性- 电磁波在空间中的衰减- 电磁波的反射与折射3. 电磁波的频谱与调制- 电磁波的频谱分析- 电磁波的调幅、调频、调相- 电磁波的调制与解调第四章光学与激光技术1. 光的波动特性与光的粒子性- 光的波动特性与光的粒子性概述 - 光的干涉与衍射现象- 光的粒子性特征及实验2. 光的偏振与光的干涉衍射- 光的偏振现象与应用- 光的干涉与衍射现象的计算- 光的干涉与衍射实验3. 激光的基本原理与应用- 激光的基本概念与特性- 激光的产生与放大- 激光技术的应用领域第五章半导体器件与电子器件1. 半导体材料的基本特性- 半导体材料的基本概念- 半导体材料的掺杂与载流子- 半导体材料的能带结构2. 半导体二极管与整流电路- 半导体二极管的基本原理- 硅二极管与锗二极管的特性- 整流电路的设计与应用3. 半导体场效应管与放大电路- 半导体场效应管的基本原理- 增强型与耗尽型场效应管的特性- 放大电路的设计与应用以上是电工学下册试题库的基本内容，每章包含多个小节，涵盖了电磁感应与电磁场、交流电路、电磁波、光学与激光技术、半导体器件与电子器件等主题。

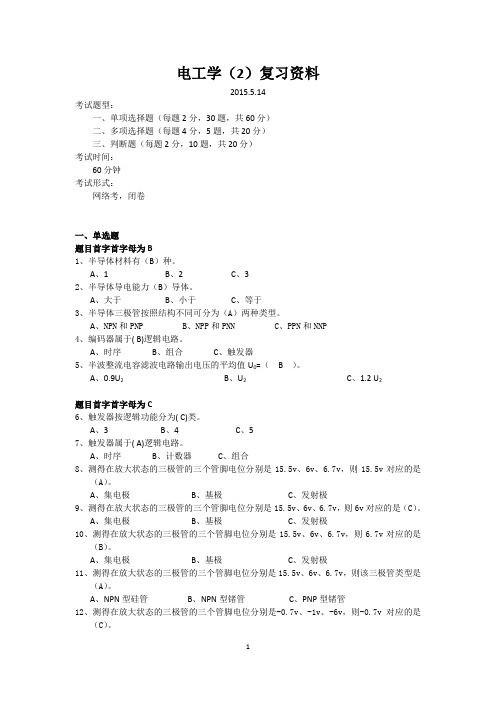

电工学（2）复习资料2015.5.14考试题型：一、单项选择题（每题2分，30题，共60分）二、多项选择题（每题4分，5题，共20分）三、判断题（每题2分，10题，共20分）考试时间：60分钟考试形式：网络考，闭卷一、单选题题目首字首字母为B1、半导体材料有（B）种。

A、1B、2C、32、半导体导电能力（B）导体。

A、大于B、小于C、等于3、半导体三极管按照结构不同可分为（A）两种类型。

A、NPN和PNPB、NPP和PNNC、PPN和NNP4、编码器属于( B)逻辑电路。

A、时序B、组合C、触发器5、半波整流电容滤波电路输出电压的平均值U0=（ B ）。

A、0.9U2B、U2C、1.2 U2题目首字首字母为C6、触发器按逻辑功能分为( C)类。

A、3B、4C、57、触发器属于( A)逻辑电路。

A、时序B、计数器C、组合8、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则15.5v对应的是（A）。

A、集电极B、基极C、发射极9、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则6v对应的是（C）。

A、集电极B、基极C、发射极10、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则6.7v对应的是（B）。

A、集电极B、基极C、发射极11、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则该三极管类型是（A）。

A、NPN型硅管B、NPN型锗管C、PNP型锗管12、测得在放大状态的三极管的三个管脚电位分别是-0.7v、-1v、-6v，则-0.7v对应的是（C）。

A、集电极B、基极C、发射极13、测得在放大状态的三极管的三个管脚电位分别是-0.7v、-1v、-6v，则-1v对应的是（B）。

A、集电极B、基极C、发射极14、测得在放大状态的三极管的三个管脚电位分别是-0.7v、-1v、-6v，则-6v对应的是（A）。

A、集电极B、基极C、发射极15、从射极输出器的交流通路看，它是一个共（ B ）电路。

电工学下试题库及答案导言：电工学是电力工程专业的重要基础课程，涵盖了电路分析、电磁场理论、电机与变压器等内容。

熟练掌握电工学的原理和技能对于电力工程师来说至关重要。

为了帮助学习者更好地理解和掌握电工学的知识，以下是一个电工学试题库及答案，供学习者进行练习和检验自己的学习成果。

第一部分：选择题1. 在一个电路中，电压和电流之间的关系可以用（）来描述。

A. 麦克斯韦方程组B. 电路定律C. 法拉第定律D. 高斯定律答案：B2. 电流在导体中的流动是由（）产生的。

A. 电场力B. 磁场力C. 电磁感应答案：A3. 下列哪个元件在电路中具有储能功能？A. 电阻B. 电感C. 电容D. 变压器答案：C4. 一台电机的额定电压为220V，额定功率为2kW，额定电流为10A，那么该电机的功率因数为多少？A. 0.5B. 0.8C. 1D. 1.2答案：B5. 一个峰值为10V的正弦交流电压信号通过一个带负载的电路，电流波形相对电压波形滞后90度，那么这个电路中的负载是（）。

A. 电阻C. 电容D. 电势差答案：B第二部分：填空题1. 麦克斯韦方程组是描述电磁场的基本方程，其中包括（）个方程。

答案：42. 在电阻为R的电路中，通过的电流和通过的电压之间的关系可以用（）来表示。

答案：欧姆定律3. 一个电容器的电容为C，电压为V，那么该电容器的储存的能量为（）。

答案：(1/2)CV²4. 在一个电路中，电流的方向是由（）规定的。

答案：电荷的正方向5. 一个电源的电动势为E，内电阻为r，当其供给电流I时，电源的实际电动势为（）。

答案：E - Ir第三部分：解答题1. 请简要说明电阻、电容和电感的基本特性以及在电路中的应用。

答案：电阻是电流通过时产生的阻碍，其大小与电阻器的材料、长度和截面积有关。

电容是两个导体之间通过绝缘介质储存电荷的能力，其大小与电容器的结构和介电常数有关。

电感是导体中储存磁能的属性，其大小与线圈的绕组数目、长度和截面积有关。

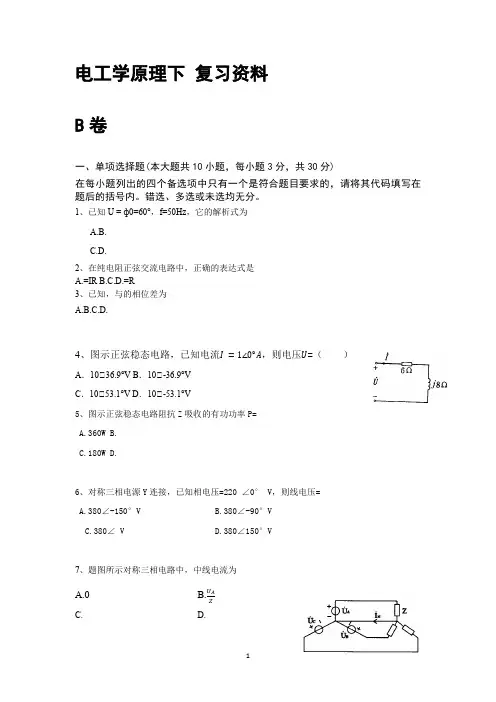

电工学原理下复习资料B卷一、单项选择题(本大题共10小题，每小题3分，共30分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1、已知U = ф0=60°，f=50Hz，它的解析式为A.B.C.D.2、在纯电阻正弦交流电路中，正确的表达式是A.=IRB.C.D.=R3、已知，与的相位差为A.B.C.D.4、图示正弦稳态电路，已知电流I=1∠0°A，则电压U=（）A．10∠36.9°V B．10∠-36.9°VC．10∠53.1°V D．10∠-53.1°V5、图示正弦稳态电路阻抗Z吸收的有功功率P=A.360WB.C.180WD.6、对称三相电源Y连接，已知相电压=220 ∠0° V，则线电压=A.380∠-150°VB.380∠-90°VC.380∠ VD.380∠150°V7、题图所示对称三相电路中，中线电流为A.0B.U AZC. D.8、图示的三相电压源经电压表接成∠，每相电压有效值为U，此电压表的读数为A.3UB.UC.2UD.09、三相动力供电线路的电压是380V，则任意两根相线之间的电压称为。

A.相电压，有效值为380VB.相电压，有效值为220VC.线电压，有效值为380VD.线电压，有效值为380V10、一台Y型连接的三相电动机的总功率为3232W，线电压为380V，相电流为6.1A，则此电动机的功率因素为A.0.9B.0.8C.0.7D.0.6二、计算题(共70分)应有计算过程，按计算关键步骤给分。

仅有计算结果无计算步骤、过程无分。

1、题图所示电路中，已知U s=20∠0°V，求电源发出的复功率S−和电路的功率因数coscϕ。

2、对称三相感性负载作△连接，负载线电压为380V，总功率为2.4KW，功率因数为0.6，求它的每相复阻抗。

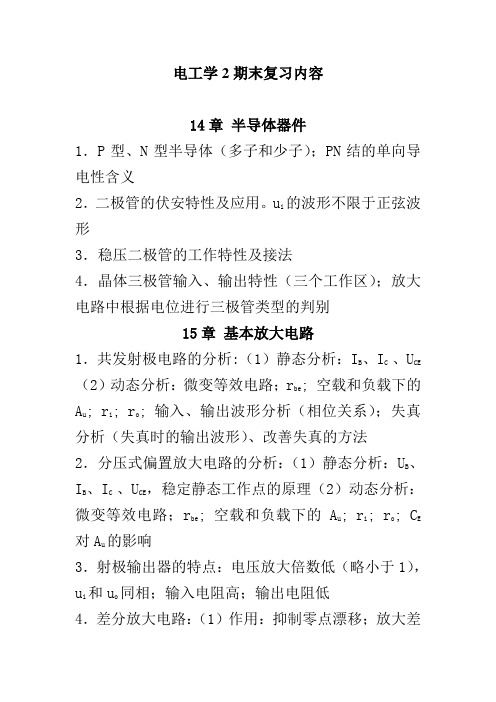

电工学2期末复习内容14章半导体器件1．P型、N型半导体（多子和少子）；PN结的单向导电性含义2．二极管的伏安特性及应用。

u i的波形不限于正弦波形3．稳压二极管的工作特性及接法4．晶体三极管输入、输出特性（三个工作区）；放大电路中根据电位进行三极管类型的判别15章基本放大电路1．共发射极电路的分析:（1）静态分析：I B、I C 、U CE （2）动态分析：微变等效电路；r be; 空载和负载下的A u; r i; r o; 输入、输出波形分析（相位关系）；失真分析（失真时的输出波形）、改善失真的方法2．分压式偏置放大电路的分析：（1）静态分析：U B、I B、I C 、U CE，稳定静态工作点的原理（2）动态分析：微变等效电路；r be; 空载和负载下的A u; r i; r o; C E 对A u的影响3．射极输出器的特点：电压放大倍数低（略小于1），u i和u o同相；输入电阻高；输出电阻低4．差分放大电路：（1）作用：抑制零点漂移；放大差模信号、抑制共模信号（2）差模信号和共模信号的特点5．功率放大电路的三种工作状态：甲类、乙类、甲乙类16章集成运算放大器1．运算放大器理想化的条件、分析依据（虚短和虚断）2．运算放大器的传输特性：在信号运算的应用中工作于线性区；在比较器应用中工作于饱和区3．运算放大器在信号运算方面的应用：（1）反相、同相比例运算、反相加法运算、减法运算（2）和反馈结合起来，判别反馈类型17章电子电路中的反馈1．负反馈类型的判别（四种：串联/并联、电压/电流）2．负反馈对放大电路工作性能的影响18章直流稳压电源1．组成：四部分2．单相半波、桥式整流、电容滤波的电路分析：U o、I o、I D、U DRM；电容C：u o的波形3．串联型稳压电路的组成：四部分20章门电路和组合逻辑电路1．（1）与门、或门、非门、与非门、或非门的逻辑符号、逻辑功能、逻辑表达式、输入和输出波形（2）TTL与非门多余端的处理（3）三态门的三种输出状态2．逻辑函数化简（公式法、卡诺图法）3．组合逻辑电路的分析和设计4．二-十进制显示译码器（1）发光二极管的接法（2）8421BCD码21章触发器和时序逻辑电路1．R-S、JK、D触发器的逻辑符号、功能、触发方式、Q的波形2．寄存器存放数码的方式：串行、并行3．计数器进制分析：二进制计数器：加法/减法、同步/异步；输出波形、判别进制2012年6月9日。

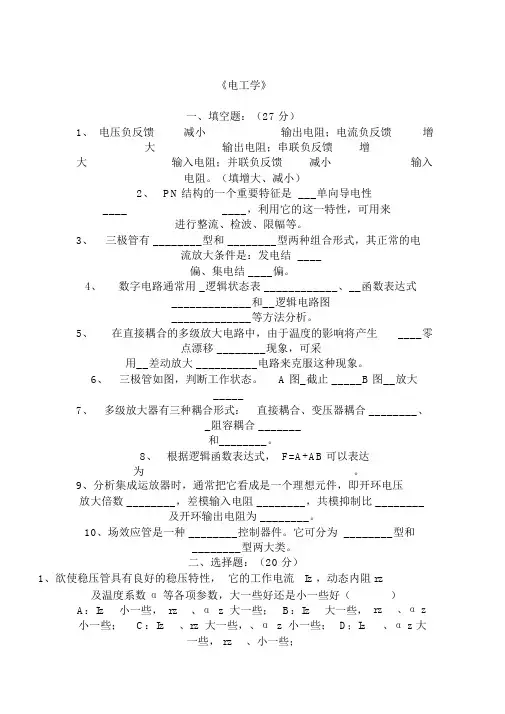

《电工学》一、填空题：（27 分）1、电压负反馈减小输出电阻；电流负反馈增大输出电阻；串联负反馈增大输入电阻；并联负反馈减小输入电阻。

（填增大、减小）2、PN结构的一个重要特征是 ___单向导电性________，利用它的这一特性，可用来进行整流、检波、限幅等。

3、三极管有 ________型和 ________型两种组合形式，其正常的电流放大条件是：发电结 ____偏、集电结 ____偏。

4、数字电路通常用 _逻辑状态表 ____________、__函数表达式_____________和__逻辑电路图_____________等方法分析。

5、在直接耦合的多级放大电路中，由于温度的影响将产生____零点漂移 ________现象，可采用__差动放大 __________电路来克服这种现象。

6、三极管如图，判断工作状态。

A 图_截止 _____B图__放大_____7、多级放大器有三种耦合形式：直接耦合、变压器耦合 ________、_阻容耦合 _______和________。

8、根据逻辑函数表达式， F=A+AB可以表达为。

9、分析集成运放器时，通常把它看成是一个理想元件，即开环电压放大倍数 ________，差模输入电阻 ________，共模抑制比 ________及开环输出电阻为 ________。

10、场效应管是一种 ________控制器件。

它可分为 ________型和________型两大类。

二、选择题：（20 分）1、欲使稳压管具有良好的稳压特性，它的工作电流Iz ，动态内阻 rz及温度系数α等各项参数，大一些好还是小一些好（A：Iz小一些，rz、α z大一些；B：Iz大一些，小一些；C：Iz、rz大一些，、α z小一些；D；Iz一些， rz、小一些；）rz 、α z 、α z 大2、单相桥式整流加电容滤波，直流输出电压为30V,则交流输入电压有效值为（） A.30V B.33V C.25V D.27V3、分压式偏置电路稳定静态工作点的原理是利用了()A：交流电流负反馈B：交流电压负反馈C：直流电流负反馈D：直流电压负反馈4、D触发器在 D=1时，输入一个 CP脉冲，其逻辑功能是（）。

电工学第七版下试题及答案[题一]题目：在电力系统中运行，电工学是一门非常重要的学科。

电工学的理论和应用都直接影响着电力系统的稳定性和效率。

为了帮助学习电工学的同学更好地掌握知识，本文提供了电工学第七版下的试题及答案。

[第一章：电磁场与电磁波]1. 简述电磁场的概念及其分类。

答案：电磁场是由电荷、电流产生的物理场。

根据场的性质，可将电磁场分为静止场和时间变化场。

2. 电磁波的概念及特性有哪些？答案：电磁波是电场和磁场以空间平移和时间变化的形式传播的物理现象。

其特性包括具有振荡性、传播速度为光速、能量传播而无物质传播等。

3. 描述电磁波在真空中的传播特性。

答案：电磁波在真空中以光速传播，传播方向垂直于电场和磁场的方向，并且电场、磁场和传播方向两两垂直。

[第二章：电力系统的基本概念]1. 简述电力系统的组成。

答案：电力系统主要由电源、输电线路、变电所和用户组成。

其中，电源负责发电，输电线路负责电能的输送，变电所进行电压和频率的转换，用户则是电力系统的用电对象。

2. 什么是配电系统？答案：配电系统是将输电系统的电能进行分配和供应给各个用户的系统。

其主要包括配电变压器、配电网和用户终端。

3. 电力系统中的故障对系统运行有何影响？答案：电力系统中的故障可能导致电流过大，造成输电线路的过载而引起短路事故。

同时，故障还可能引起电压的异常，影响用户的正常用电。

[第三章：电力系统的短路和过电压]1. 什么是电力系统的短路？答案：电力系统的短路是指电路中发生了相互之间电势差为零的异常连接，造成电流异常增大的现象。

2. 如何计算电力系统的短路电流？答案：计算电力系统的短路电流需要考虑各个元件的电阻、电抗和互阻等参数。

通常可以使用短路电流计算软件进行计算。

3. 过电压是如何形成的？答案：过电压是因为电力系统中出现了电压升高的异常现象。

常见的过电压形成原因包括感应过电压、操作过电压和雷电过电压等。

[第四章：电力系统的保护与自动化]1. 什么是电力系统的保护与自动化？答案：电力系统的保护与自动化是指通过各种保护设备和自动化系统来保护电力系统正常运行、防止故障扩大以及提高系统的安全性和稳定性。

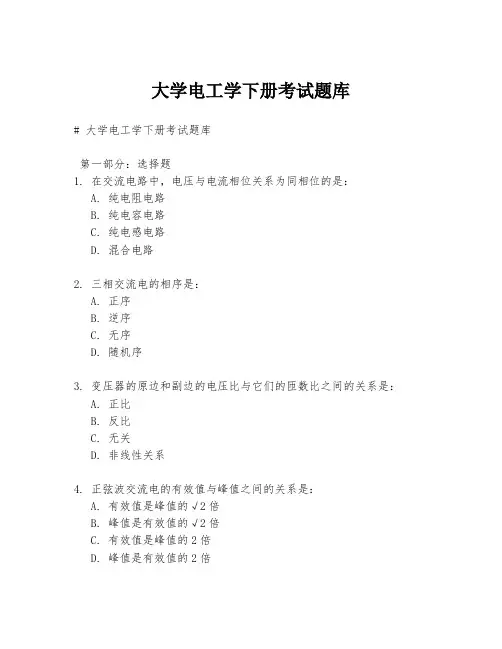

大学电工学下册考试题库# 大学电工学下册考试题库第一部分：选择题1. 在交流电路中，电压与电流相位关系为同相位的是：A. 纯电阻电路B. 纯电容电路C. 纯电感电路D. 混合电路2. 三相交流电的相序是：A. 正序B. 逆序C. 无序D. 随机序3. 变压器的原边和副边的电压比与它们的匝数比之间的关系是：A. 正比B. 反比C. 无关D. 非线性关系4. 正弦波交流电的有效值与峰值之间的关系是：A. 有效值是峰值的√2倍B. 峰值是有效值的√2倍C. 有效值是峰值的2倍D. 峰值是有效值的2倍5. 在RLC串联电路中，电路的总阻抗与各个元件的阻抗之间的关系是：A. 总阻抗等于各个元件阻抗之和B. 总阻抗等于各个元件阻抗之差C. 总阻抗等于各个元件阻抗的乘积D. 总阻抗与各个元件阻抗的比值有关第二部分：简答题1. 解释什么是谐振频率，并简述在RLC串联电路中谐振现象的特点。

2. 描述三相交流电的功率计算公式，并解释其物理意义。

3. 什么是功率因数？提高功率因数的意义和方法是什么？4. 简述变压器的工作原理，并说明其在电力系统中的作用。

5. 什么是电磁感应？请简述法拉第电磁感应定律的主要内容。

第三部分：计算题1. 已知一个RLC串联电路，R=100Ω，L=50mH，C=10μF，电源频率为50Hz。

求电路的总阻抗、谐振频率以及在谐振频率下的电流。

2. 一个三相四线制星型连接的电动机，每相电阻R=5Ω，电感L=10mH，线电压U=380V，频率f=50Hz。

求电动机的相电流、线电流和功率。

3. 一个理想变压器，原边电压为220V，副边电压为110V，原边电流为5A。

求变压器的匝数比和副边电流。

4. 一个电路由一个纯电阻R=10Ω和一个纯电感L=0.5H串联组成，接在频率为60Hz，电压为120V的交流电源上。

求电路的总阻抗、功率因数和有功功率。

5. 已知一个电路的功率因数为0.8，有功功率为10kW，求该电路的无功功率和视在功率。

《电工学（二）》课程总复习一、选择与填空题1．在杂质半导体中，多数载流子的浓度取决于（C）A．本征半导体B．温度C．杂质浓度D．掺杂工艺2. 某晶体三极管电路如图1，则该管处在（B）A．放大状态B．饱和状态C．截止状态D．状态不能确定图13．在负反馈电路中，负反馈愈深，|A F|降得愈多，电路工作愈（A）A．稳定B．不稳定D．不一定4．多级放大电路的通频带比单级放大电路的通频带（B）A．宽B．窄C．一样5．在数字电路中是利用晶体管的（D）作用进行工作的。

A．放大B．饱和C．截止D．饱和与截止6．在单相桥式整流电路中，变压器次级电压为10V（有效值），则每只整流二极管承受的最大反向电压为（B）A．10V B．14.1V C．28.2V D．20V7．晶体三极管工作在放大状态时，I B应满足（C ）A．I B>I C(sat)／βB．I B<=0 C．０＜I B＜I C(sat)8．要表示三位二进制，需要用___３___个触发器。

9．三态门除了通常的逻辑“1”和逻辑“0”外，还有第三种状态，即是___高阻_______状态。

10.十进制数68对应的BCD8421码为1000011 。

11、在P型半导体中（ A ）A．空穴是多数载流子，电子是少数载流子B．电子是多数载流子，空穴是少数载流子C．空穴的数量略多于电子D．没有电子12．理想情况下，差动放大器的差模输入电阻为（ C ）A．1 B．0 C．∞ D．10013．多级放大电路与单级放大电路相比，电压增益和通频带（ D ）A．电压增益减小，通频带变宽B．电压增益减小，通频带变窄C．电压增益提高，通频带变宽D．电压增益提高，通频带变窄14．四变量逻辑函数一共有多少个最小项（ C ）A．4个 B．8个 C．16个 D．32个15．差动放大电路的主要目的就是放大差模信号，抑制_____共模信号____________。

16．A、B两个输入变量中只要有一个为“1”，输出就为“0”；当A、B均为“0”时输出为“1”，则该逻辑运算称为____或非逻辑运算_____________。

电工学章节试题及答案第一章电路分析基础1. 电流、电压和电阻的关系是？答案：根据欧姆定律，电流与电压成正比，与电阻成反比。

即 I =U/R，其中 I 表示电流，U 表示电压，R 表示电阻。

2. 并联电路和串联电路的特点和区别是什么？答案：特点：- 并联电路：并联电路中，电流从不同的支路流过，并且在分流点重新汇合。

每个支路的电压相同，总电流等于各支路电流之和。

- 串联电路：串联电路中，电流只有一个路径可以流通，并且在各元件之间依次通过。

各元件之间的电压可以不同，总电压等于各元件电压之和。

区别：- 并联电路：电流分流，电压相同，等效电阻计算使用倒数之和。

- 串联电路：电流不分流，电压相加，等效电阻计算使用直接之和。

3. 如何计算电路中的总电阻？答案：根据欧姆定律，电阻的总和等于各个电阻的直接相加。

如果电路中存在并联电阻，则需要将并联电阻的倒数相加，再取倒数作为总电阻。

4. 什么是电路的节点和支路？答案：电路的节点是指两个或多个元件连接的交汇点，节点是电路中的连接点。

支路是指电路中的路径，通过支路可以完成电流的流通。

5. 如何计算电路中各支路的电流？答案：根据欧姆定律，可以使用基尔霍夫定律来计算电路中各支路的电流。

根据基尔霍夫定律，节点的电流入射等于电流散射，可以建立节点电流方程进行计算。

第二章交流电路分析1. 什么是交流电路？答案：交流电路指的是电路中电压和电流的变化方式是交变的。

交流电路中的电压和电流都是随时间变化的，通常使用正弦函数来描述。

2. 如何计算交流电路中的电压、电流和功率？答案：在交流电路中，电压和电流的大小和相位差可以使用复数形式表示，即使用幅值和相位来描述。

根据欧姆定律和功率公式，可以利用复数运算来计算交流电路中的电压、电流和功率。

3. 什么是交流电路中的阻抗和导纳？答案：交流电路中的阻抗是指电路对交流电的阻碍程度，它与电路中的电阻、电抗和电容有关。

阻抗可以使用复数表示。

导纳是阻抗的倒数，它表示电流通过电路的能力。

电工学复习题及答案电工学是电气工程和电子工程领域内的基础学科，涉及电路理论、电机学、电力系统等。

以下是一份电工学复习题及答案，供学生复习使用。

# 电工学复习题一、选择题1. 欧姆定律表达式为：A. V = IRB. I = V/RC. R = V/ID. V = R*I2. 以下哪个不是基本电路元件？A. 电阻B. 电容C. 电感D. 变压器3. 交流电的频率单位是：A. 赫兹（Hz）B. 伏特（V）C. 安培（A）D. 欧姆（Ω）4. 三相交流电的相位差是：A. 30°B. 45°C. 60°D. 90°5. 功率因数是指：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值二、填空题6. 电路中的功率P可以表示为_________。

7. 一个电路的总电阻为10Ω，通过电流为2A，那么该电路的总电压为_________。

8. 电容器的单位是_________。

9. 电感器的单位是_________。

10. 三相四线制系统中，如果每相电压为220V，则线电压为_________。

三、简答题11. 解释什么是基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

12. 描述三相交流电的特点。

13. 什么是功率因数，它对电力系统有何影响？四、计算题14. 一个串联电路由一个5Ω的电阻、一个0.05μF的电容和一个0.01H的电感组成，电源频率为50Hz。

求电路的总阻抗和总电流。

15. 在一个三相四线制系统中，已知每相负载的功率为10kW，求系统的总功率。

# 电工学复习题答案一、选择题1. 正确答案：B. I = V/R2. 正确答案：D. 变压器3. 正确答案：A. 赫兹（Hz）4. 正确答案：A. 30°5. 正确答案：A. 有功功率与视在功率的比值二、填空题6. 电路中的功率P可以表示为 P = VI。

电工学第七版下册知识点及相关习题摘要秦曾煌主编总体内容概况14章半导体二极管晶体管的基本知识15章基本放大电路（共发射极放大电路等）16章集成运算放大器基本运算17章电路中的反馈（主要是负反馈知识）18章直流稳压电源（整流电路，滤波器，稳压电路）以上为模拟电路，以下为数字电路20章门电路及其组合（数字进制编码器译码器）21章触发器知识点及对应例题和习题14章6页半导体特性，N型半导体和P型半导体8页PN结10页二极管特性例14.3.1 14页稳压二极管例14.4.3 14.23页双极型晶体管例14.5.1习题14.3.1----14.4.2 14.3.6 二极管及稳压二极管导电性14.5.1---14.5.6 14.5.9 双极型晶体管分析15章38--40页共发射极放大电路，及静态值确定例15.2.145页动态分析例15.3.1 49页输入信号图解分析52页分压式偏置放大电路例15.4.1 60页射极输出器性质71页共模抑制比习题15.2.1---15.2.4 15.2.5 15.2.7 共发射极放大电路15.3.1----15.7.1 15.3.5 15.4.3 偏置放大电路射极输出器差分电路16章95.96页运算放大器98.99页理想运放例16.1.1100--105页比例运算加减法运算例16.2.3112页电压比较器例16.3.1习题16.2.1---16.2.5 16.2.6 16.2.7 16.2.13 比例运算16.3.1，16.3.2电压比较器17章132页正反馈和负反馈的判别133---136页负反馈的四种类型141页表17.2.1 负反馈对输入电阻和输出电阻的影响146页RC振荡电路习题17.1.1---17.2.4 负反馈及类型判定17.2.5,17.3.1，17.2.7，17.2.9负反馈的计算18章158页单相半波整流电路例18.1.1 159页单相桥式整流电路167页RC滤波器例18.2.1习题18.1.1--18.1.4 整流电路18.2.1--18.3.3 滤波和稳压电路18.1.6 18.1.7 18.3.4 直流稳压电源综合20章222--224页数制的转化227--229页基本逻辑门电路图20.2.2 20.2.3 20.2.4 231--232页基本逻辑门电路组合图20.2.5 20.2.6 20.2.7 250.251页逻辑代数运算254页逻辑运算实例259页由逻辑图得状态表例20.6.1 20.6.2 262页由状态表得逻辑图例20.6.3 例20.6.4 269页编码器273页译码器习题20.1.1 20.1.2 进制转换20.2.1--20.5.3 门电路逻辑式20.5.4--20.6.6 门电路组合运算20.5.8--20.5.11 逻辑式和逻辑图的转化20.5.12---20.5.13 逻辑式化简21章298页RS触发器。

一、单项选择题1.电路中两点间的电压高，则( )。

 A、两点的电位高 B、两点间的电位差大 C、两点的电位一定为正 D、两点的电位一定为负 答案： B2.有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（ ）。

 A、增大 B、减小 C、不变 D、以上均不对 答案： A3.三相对称绕组在空间位置上应彼此相差（ ）。

 A、60°电角度 B、120°电角度 C、180°电角度 D、360°电角度答案： B4.将额定值为220V、100W的灯泡接在110V电路中，其实际功率为（ ）。

 A、100W B、50W C、25W D、125W 答案： C5.一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（ ）。

 A、250W B、500W C、1000W D、2000W答案： A6.有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是( )。

A、8ΩB、16ΩC、4ΩD、32Ω答案： C7.我国使用的工频交流电频率为（ ）。

 A、45Hz B、50Hz C、60Hz D、65Hz答案： B8.按照习惯，导体中（ ）运动的方向为电流的方向。

 A、电子 B、正电荷 C、电荷 D、离子 答案： A9.两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( ) A、4：1 B、1：4 C、1：2 D、2：1 答案： A10.三相对称电路是指（ ）。

 A、三相电源对称的电路； B、三相负载对称的电路； C、三相电源和三相负载均对称的电路。

答案： C二、多项选择题1.运算放大器工作在线性状态的有（ ） A、反相比例求和 B、电压跟随器 C、滞回比较器 D、差动电路 答案： A B D2.关于无功功率，正确的说法有：无功功率表明了（ ） A、负载存储电能的能力 B、负载与电源之间交换电能的规模 C、需要进行补偿的理由 D、电路必须提供的能量 答案： A B C D3.晶体三极管工作时可能处于的工作状态有（ ） A、放大状态 D、导通状态 答案： A B C4.电路的基本构成有（ ） A、电源 B、负载 C、导线 D、变压器 答案： A B C5.关于叠加原理，正确的说法有（ ） A、只适用于线性电路 B、不能用于计算功率 C、电压源置零相当于短路 D、用于求解元件的电压和电流 答案： A C D6.实现电路换路的方式有（ ） A、元件参数突变 B、突然接通电源 C、电路元件突然接入 D、电源电压突然变化 答案： A B C D7.关于三相电路，正确的说法有（ ） A、三相电源是对称的 B、负载联接有两种形式 C、三相功率只与负载有关 D、平均功率与时间无关 答案： A B D8.可以实现组合逻辑功能的有（ ） A、与非门 B、或门 C、与或非门 D、三态门 答案： A B C D9.对称三相电源的条件有（ ） A、幅度相等 D、初相角互成120°答案： A B D10.与谐振的概念等价的有（ ） A、网络端口电压与电流同相 B、网络呈现电阻特性 C、网络不消耗无功功率 D、储能元件上电压很高 答案： A B C三、判断题1.电路中电流的方向是电子运动的方向。

电工学下册考试题及答案第一章：电路基础知识1. 以下哪个标识代表直流电源？A. ~B. DCC. ACD. 三角波答案：B. DC2. 在串联电路中，总电阻等于：A. 平均电阻B. 每个电阻之和C. 电流与电阻的商D. 电流与电阻的积答案：B. 每个电阻之和3. 在并联电路中，总电流等于：A. 平均电流B. 每个电流之和C. 电压与电流的商D. 电压与电流的积答案：B. 每个电流之和第二章：电力学基础4. 根据欧姆定律，电阻的计算公式是：A. R = U/IB. R = I/UC. R = U+ID. R = U*I答案：A. R = U/I5. 在电路中，功率的计算公式是：A. P = UIB. P = U/IC. P = U+ID. P = U*I答案：A. P = UI6. 电路中的布朗电流是由于以下哪种原因引起的？A. 电子与负离子碰撞B. 电流过大C. 电阻过高D. 高温导致的热电效应答案：D. 高温导致的热电效应第三章：磁电学基础7. 静磁场的单位是：A. 特斯拉(T)B. 波(R)C. 度(C)D. 瓦(W)答案：A. 特斯拉(T)8. 动磁场产生的电动势的方向可以根据以下规则确定：A. 右手法则B. 左手法则C. 赫兹法则D. 纳德法则答案：A. 右手法则9. 以下哪个物理量可以用来描述磁场的强弱？A. 磁感应强度B. 电感强度C. 电流强度D. 磁阻强度答案：A. 磁感应强度第四章：电动机基础10. 以下哪种电动机是单相电动机？A. 三相异步电动机B. 直流电动机C. 交流同步电动机D. 单相感应电动机答案：D. 单相感应电动机11. 以下哪种电动机是最常用的家用电器驱动电动机？A. 定子绕组电动机B. 定子铜卷电动机C. 永磁电动机D. 船舶推进电动机答案：C. 永磁电动机12. 电动机运行中的功率因数可以通过以下哪个公式得出？A. 功率因数 = 有功功率 / 视在功率B. 功率因数 = 视在功率 / 有功功率C. 功率因数 = 无功功率 / 视在功率D. 功率因数 = 视在功率 / 无功功率答案：A. 功率因数 = 有功功率 / 视在功率总结：本文回顾了电工学下册的重要知识点，并提供了考试题及答案，涵盖了电路基础知识、电力学基础、磁电学基础以及电动机基础。

第九章：半导体二极管和三极管、第十章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。

A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。

A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。

A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。

A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。

则输出电压u 0与输入电压u i 之间的关系是( B )。

A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，题2图题9图这种处理方法是( A )。

A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。
