变压器中性点直接接地零序电流保护和中性点间隙接地保护的构成目前大电流接地系统普遍采用分级绝缘的变压器,当变电站有两台及以上的分级绝缘的变压器并列运行时,通常只考虑一部分变压器中性点接地,而另一部分变压器的中性点则经间隙接地运行,以防止故障过程中所产生的过电压破坏变压器的绝缘。
为保证接地点数目的稳定,当接地变压器退出运行时,应将经间隙接地的变压器转为接地运行。
由此可见并列运行的分级绝缘的变压器同时存在接地和经间隙接地两种运行方式。
为此应配置中性点直接接地零序电流保护和中性点间隙接地保护。
这两种保护的原理接线如图E-127所示中性点直接接地零序电流保护:中性点直接接地零序电流保护一般分为两段,第一段由电流继电器1、时间继电器2、信号继电器3及压板4组成,其定值与出线的接地保护第一段相配合,0.5s切母联断路器。
第二段由电流继电器5、时间继电器6、信号继电器7和8压板9和10等元件组成,。
定值与出线接地保护的最后一段相配合,以短延时切除母联断路器及主变压器高压侧断路器,长延时切除主变压器三侧断路器。
中性点间隙接地保护:当变电站的母线或线路发生接地短路,若故障元件的保护拒动,则中性点接地变压器的零序电流保护动作将母联断路器断开,如故障点在中性点经间隙接地的变压器所在的系统中,此局部系统变成中性点不接地系统,此时中性点的电位将升至相电压,分级绝缘变压器的绝缘会遭到破坏,中性点间隙接地保护的任务就是在中性点电压升高至危及中性点绝缘之前,可靠地将变压器切除,以保证变压器的绝缘不受破坏。
间隙接地保护包括零序电流保护和零序过电压保护,两种保护互为备用。
零序电流保护由电流继电器12、时间继电器13、信号继电器14和压板15组成。
一次启动电流通常取100A左右,时间取0.5s。
110kV变压器中性点放电间隙长度根据其绝缘可取115~158mm,击穿电压可取63kV(有效值)。
当中性点电压超过击穿电压(还没有达到危及变压器中性点绝缘的电压)时,间隙击穿,中性点有零序电流通过,保护启动后,经0.5s延时切变压器三侧断路器。
电力系统中性点接地方式及其零序保护电力系统中性点是指发电机、变压器的中性点且指变压器Y形接线,通常情况下,接地中性点管理方式主要有两种,中性点不接地和中性点接地,而中性点接地根据接地方式不同又可以分为中性点经消弧线圈接地以和中性点直接接地。
本文主要介绍了中性点三种接地方式的特点及其在单相接地故障发生时,常见零序保护方式及其特点。
标签:中性点接地方式;零序保护;电力系统0 前言电力系统中绝大多数故障都是单相接地故障。
为提高其动作灵敏性,均装设专门的接地保护装置。
该装置构成简单,易于实现。
通常反映接地故障时的零序电流和电压,称为零序保护装置。
零序保护装置的装设可以使相间短路的保护接线用电流互感器不完全星形接法来实现,简化了设备。
而中性点不接地、中性点经消弧线圈接地系统在发生单相接地故障时,由于故障电流小,线电压仍然对称,系统还可以持续运行1-2小时,故称为小电流接地系统。
除非有特殊要求,该系统的接地保护才作用于跳闸,否则接地保护只作用于信号,提醒运行人员注意。
下面就本人在工作学习过程中的知识点,做一简单介绍。
1 中性点运行方式及其特点介绍1.1 中性点不接地系统当出现故障时,造成单相接地现象,单向回路短路,造成使故障相动作电压降低为零,同时非故障相电压相对升高,成为高线电压。
而中性点电压由于发生偏移变化,等同于一相电压。
接地点电流也因此产生变化,等同于非故障相对地电容电流的和,而数值也因此成为正常运行时单相对地电容电流的3倍。
虽然出现中性点的偏移导致电相、电压以及电流的变化,但线压仍然以对称的形式存在保证对称供应,可以连续继续运行2小时以上。
此外,由于中性点发生接地现象,导致接地容性电流的产生并且较强,因此导致接地点在一定范围内产生电弧,对周边安全造成影响。
此种方法为小电流接地系统方法,通常针对与电流相对较小的电力系统,如6kV以下系统。
1.2 中性点接地系统1.2.1 中性点经消弧线圈接地系统当采用中性点经消弧线圈接地系统时,其正常运行状态下电压、电流以均衡、对称额形式存在。

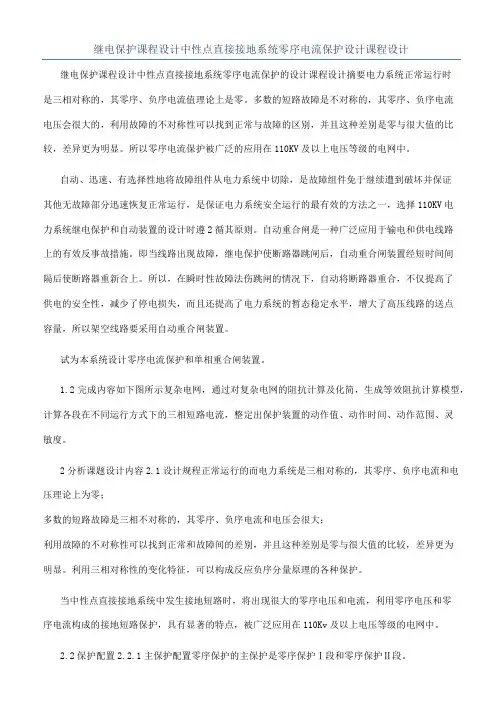

继电保护课程设计中性点直接接地系统零序电流保护设计课程设计继电保护课程设计中性点直接接地系统零序电流保护的设计课程设计摘要电力系统正常运行时是三相对称的,其零序、负序电流值理论上是零。
多数的短路故障是不对称的,其零序、负序电流电压会很大的,利用故障的不对称性可以找到正常与故障的区别,并且这种差别是零与很大值的比较,差异更为明显。
所以零序电流保护被广泛的应用在110KV及以上电压等级的电网中。
自动、迅速、有选择性地将故障组件从电力系统中切除,是故障组件免于继续遭到破坏并保证其他无故障部分迅速恢复正常运行,是保证电力系统安全运行的最有效的方法之一,选择110KV电力系统继电保护和自动装置的设计时遵2循其原则。
自动重合闸是一种广泛应用于输电和供电线路上的有效反事故措施。
即当线路出现故障,继电保护使断路器跳闸后,自动重合闸装置经短时间间隔后使断路器重新合上。
所以,在瞬时性故障法伤跳闸的情况下,自动将断路器重合,不仅提高了供电的安全性,减少了停电损失,而且还提高了电力系统的暂态稳定水平,增大了高压线路的送点容量,所以架空线路要采用自动重合闸装置。
试为本系统设计零序电流保护和单相重合闸装置。
1.2完成内容如下图所示复杂电网,通过对复杂电网的阻抗计算及化简,生成等效阻抗计算模型,计算各段在不同运行方式下的三相短路电流,整定出保护装置的动作值、动作时间、动作范围、灵敏度。
2分析课题设计内容2.1设计规程正常运行的而电力系统是三相对称的,其零序、负序电流和电压理论上为零;多数的短路故障是三相不对称的,其零序、负序电流和电压会很大;利用故障的不对称性可以找到正常和故障间的差别,并且这种差别是零与很大值的比较,差异更为明显。
利用三相对称性的变化特征,可以构成反应负序分量原理的各种保护。
当中性点直接接地系统中发生接地短路时,将出现很大的零序电压和电流,利用零序电压和零序电流构成的接地短路保护,具有显著的特点,被广泛应用在110Kv及以上电压等级的电网中。

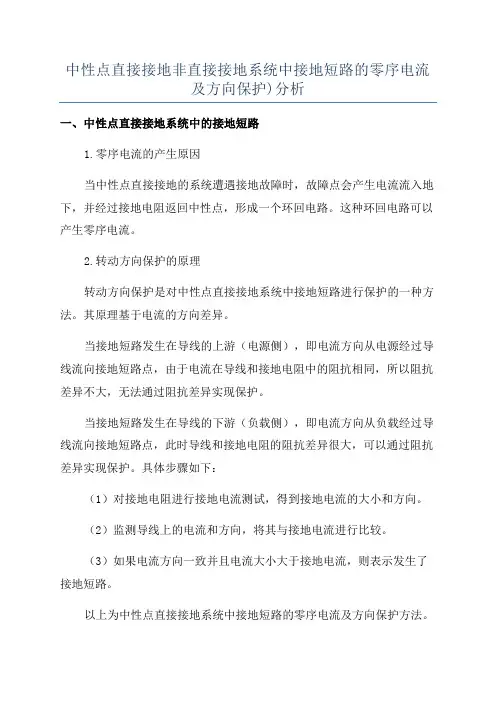

中性点直接接地非直接接地系统中接地短路的零序电流及方向保护)分析一、中性点直接接地系统中的接地短路1.零序电流的产生原因当中性点直接接地的系统遭遇接地故障时,故障点会产生电流流入地下,并经过接地电阻返回中性点,形成一个环回电路。
这种环回电路可以产生零序电流。
2.转动方向保护的原理转动方向保护是对中性点直接接地系统中接地短路进行保护的一种方法。
其原理基于电流的方向差异。
当接地短路发生在导线的上游(电源侧),即电流方向从电源经过导线流向接地短路点,由于电流在导线和接地电阻中的阻抗相同,所以阻抗差异不大,无法通过阻抗差异实现保护。
当接地短路发生在导线的下游(负载侧),即电流方向从负载经过导线流向接地短路点,此时导线和接地电阻的阻抗差异很大,可以通过阻抗差异实现保护。
具体步骤如下:(1)对接地电阻进行接地电流测试,得到接地电流的大小和方向。
(2)监测导线上的电流和方向,将其与接地电流进行比较。
(3)如果电流方向一致并且电流大小大于接地电流,则表示发生了接地短路。
以上为中性点直接接地系统中接地短路的零序电流及方向保护方法。
二、中性点非直接接地系统中的接地短路中性点非直接接地系统是指中性点通过绕组或设备间接接地的系统,如通过绕组接地、通过无功补偿设备接地等方式。
在这种系统中,接地短路同样可能导致零序电流的产生。
1.零序电流的产生原因中性点非直接接地系统中接地短路导致的零序电流产生原因与中性点直接接地系统类似,即故障点产生电流流入地下并返回中性点,形成环回电路,产生零序电流。
2.方向保护的原理中性点非直接接地系统中,方向保护的原理相对复杂一些,需要考虑绕组和无功补偿设备的接地情况。
具体步骤如下:(1)通过对接地设备的综合性能测试,得到绕组的阻抗值和接地电流的参考值。
(2)监测绕组的电流和方向,并将其与接地电流进行比较。
(3)如果电流方向一致并且电流大小大于接地电流参考值,则表示发生了接地短路。
需要注意的是,在中性点非直接接地系统中,由于绕组和无功补偿设备的阻抗增加了接地电流的路径,所以接地电流的大小可能会相对较小,需要设置合适的灵敏度来实现准确的接地短路保护。

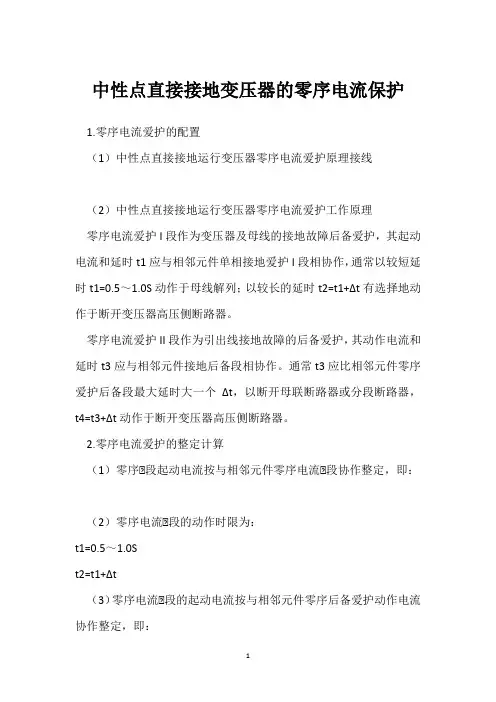

中性点直接接地变压器的零序电流保护
1.零序电流爱护的配置
(1)中性点直接接地运行变压器零序电流爱护原理接线
(2)中性点直接接地运行变压器零序电流爱护工作原理
零序电流爱护I段作为变压器及母线的接地故障后备爱护,其起动电流和延时t1应与相邻元件单相接地爱护I段相协作,通常以较短延时t1=0.5~1.0S动作于母线解列;以较长的延时t2=t1+Δt有选择地动作于断开变压器高压侧断路器。
零序电流爱护II段作为引出线接地故障的后备爱护,其动作电流和延时t3应与相邻元件接地后备段相协作。
通常t3应比相邻元件零序爱护后备段最大延时大一个Δt,以断开母联断路器或分段断路器,t4=t3+Δt动作于断开变压器高压侧断路器。
2.零序电流爱护的整定计算
(1)零序Ⅰ段起动电流按与相邻元件零序电流Ⅰ段协作整定,即:
(2)零序电流Ⅰ段的动作时限为:
t1=0.5~1.0S
t2=t1+Δt
(3)零序电流Ⅰ段的起动电流按与相邻元件零序后备爱护动作电流协作整定,即:
(4)零序电流Ⅰ段的动作时限为:
t3=tmax+Δt
t4=t3+Δt
3.变压器高压侧断路器帮助接点QF作用
防止变压器与系统并列之前,在变压器高压侧发生单相接地而误将母线联络断路器断开。
第三章 中性点直接接地系统的零序电流保护一、零序电流保护及其在系统中的作用不对称短路的计算相当于在短路点增加了一个额外附加阻抗的三相短路如下:可见零序电流的大小与系统运行方式有关。
但零序电流在零序网罗中的分布只与零序网络的结构以及变压器中性点接地的数目和位置有关。
图3-31( b )为其短路计算的零序等效网络。
在零序等效网络中,零序电流看成是故障点F 出现一个零序电压U F0产生的,其方向取由母线流向故障点为正。
零序电压的方向采用线路高于大地的电压为正。
这样,A 母线的零序是电压表示为。
11)(oT o oA Z I U ∙∙-= (3-48)该处零序电压与零序电流之间的相位差是由Z 0T1的阻抗角决定的,与线路的零序阻抗无关,线路两端零序功率方向实际上都是由线路流向母线,与正序功率的方向相反利用零序分量构成线路接地短路的继电保护装置,由于工作原理与结构简单,不受负荷电流影响,保护范围比较稳定,正确动作率高达97%等优点,在我国大接地电流系统的不同电压等级电网的线路上,广泛装设带方向性和不带方向性的多段式零序电流保护,作为反应接地短路的基本保护。
二、中性点直接接地系统变压器中性点接地原则中性点直接接地系统发生接地短路时,线路上零序电流的大小和分布,主要决定于电网中线路的零序阻抗和中性点接地变压器的零序阻抗以及中性点接地变压器的数目和位置,对于变压器中性点接地的原则:(1)发电厂及变电站低压侧有电源的变压器,若变电站中只有单台变压器运行,其中性点应接地运行,以防止出现不接地系统的工频过电压。
(2)自耦变压器和有绝缘要求的其它变压器其中性点必须接地运行;(3)T接于线路上的变压器,以不接地运行为宜。
当T接变压器低压侧有电源时,则应采取防止接地故障时产生工频过电压的措施,最好故障时将小电源解裂;(4)为防止操作过电压,在操作时应临时将变压器中性点接地,操作完毕后再将其断开。
(5)从保护的整定运行出发,还应做如下考虑:变压器中性点接地运行方式的安排,应尽量保持同一厂(站)内零序阻抗基本不变,如:有两台及以上变压器时,一般只将一台变压器中性点接地运行,当该变压器停运时,将另一台中性点不接地变压器中性点直接接地运行,并把它们分别接于不同的母线上,当其中的一台中性点直接接地变压器停运时,将另一台中性点不接地的变压器直接接地。
如图3-32所示的系统发生接地短路时,可以清楚看出零序电流的数值和分布与变压器中性点接地有很大关系。
只有变压器T1的中性点直接接地,当F 点发生单相接地短路时,由于变压器T2的中性点不接地,所以零序电流只流经T1而不流向T2。
T1的△侧绕组中虽然感应有零序电流,但它只在△侧绕组中环流而不能流向△侧的引出线。
在图3-32(b )中,变压器T1、T2的中性点都直接接地。
所以在F 点发生单相接地时,零序电流经由T1、T2两条路径形成回路。
在图3-32(c )中,变压器T1和T2的三个中性点都直接接地,当T2的低压侧F 点发生单相接地时,不仅T2低压侧线路有零序电流,而且T1与T2之间的线路上也有零序电流。
三、三段式零序电流保护的整定采用三相完全星形接线方式的相间电流保护,由于其动作电流较大,用来反应单相接地短路,灵敏性可能不满足要求。
为了反应接地短路,必须装设专用的接地保护。
1. 零序电流速断保护零序电流速断保护为了保证选择性,其保护范围不超过本线路末端,启动电流应按以下原则整定。
(1)躲过被保护线路末端接地短路时的最大零序电流3I 0max ,即m ax ''1.3o rel ost I K I ∙= (3-49)式中relK '——可靠系数,取1.2~1.3。
在接地短路中,应以常见的故障类型和故障方式为依据。
1)只考虑单一设备故障。
对两个或两个以上设备的重叠故障,可视为稀有故障,不作为整定保护的依据。
2)只考虑常见的,在同一点发生单相接地或两相短路接地简单故障,不考虑多点同时短路的复杂故障。
当网络的正序阻抗等于负序阻抗时,即Z 1=Z 2,则在同一地点发生单相接地或两相接地短路的短路电流分别为:011)1(233Z Z E I o +=; 011)1.1(233Z Z E I o +=如果Z 0>Z 1时,(1)(1.1)0033I I >,启动电流应采用单相接地短路时的零序电流(1)03I 来整定;而当Z 1> Z 0时,(1.1)(1)0033I I >,启动电流应采用两相接地短路时的零序电流来整定。
(2)躲过断路器三相触头不同时接通时所引起的最大零序电流。
1)断路器先接通一相,相当两相断线时,零序电流为∑∑∙∙+-=012102Z Z E E I (3-50)2)断路器先接通两相,相当一相断线时,零序电流为∑∑∙∙+-=012102Z Z E E I (3-51)上两式1E 、E 2——断线点两端系统的等值电势,考虑最严重情况,1E 与2E的相位差为 180°。
1Z ∑、0Z ∑——从断线点看进去网络正序、零序综合阻抗。
对于(3-50)、(3-51)两式,取其中的较大者进行整定计算。
(3)在装有综合重合闸的线路上,应躲过非全相状态下又发生振荡所出现的最大零序电流。
保护装置的灵敏性是以保护范围的长度来衡量。
零序电流速断保护的长度不小于被保护线路全长的(15~20)%。
如果按这一条件整定,在正常情况下发生接地故障时,其保护范围太小,不满足要求,通常可以设置两个零序I 段保护,一个按条件(1)、(2)整定的零序I 段(称灵敏I 段),其主要任务是对全相运行状态下的接地故障起保护作用,在单相重合闸启动时,将其闭锁,另一个是按条件(3)整定的I 段(称不灵敏I 段)装设的目的是在单相重合闸过程中,又发生接地故障时起保护作用。
2.零序电流限时速断保护零序电流限时速断保护的动作范围应包括线路的全长,启动电流按以下原则整定。
(1)启动电流应与下一线路零序电流速断保护配合,即躲过下一线路零序I 段保护范围末端接地短路时,通过本保护的最大零序电流。
'2''''1ost obrel ost I K K I = (3-52) 相邻线路有多条出线时,上式的2ostI '应选择其中的最大者。
rel K ''为可靠系灵敏,取1.1;K ob 为最小分支系数,其值等于下一线路零序I 段保护范围末端接地短路时,流经故障线路与本线路的零序电流之比的最小值。
动作时限为0.5秒。
用被保护线路末端接地短路时,流过保护的最小零序电流进行灵敏度校验,灵敏系灵敏5.1~3.1≥sen K 。
若灵敏度校验不合格,改用下面两种方法整定。
(2)与下一段线路零序电流限时速断保护相配合进行整定,即, ''2''''1ost obrel ost I K K I = (3-53) 时限再抬高一级,取1~1.2秒。
(3)保留灵敏度校验不满足要求,时限为0.5秒的零序Ⅱ段。
一人定值较大,能在正常运行方式或最大运行方式下,以较短的延时切除本线路的接地短路,另一个则具有较长的延时,保护各种运行方式下线路末端接地短路时,具有足够的灵敏系数。
3、零序过电流保护零序过电流保护主要作为本线路零序I 段和零序Ⅱ段的近后备和相邻线路、母线、变压器接地短路的远后备保护。
在终端线路上可以作为主保护使用。
启动电流以下面原则进行整定。
(1)躲过相邻线路出口处三相短路时所出现的最大不平衡电流,max '''∙=ub rel ost I K I (3-54)(2)启动电流按逐渐配合的原则整定,即本线路零序过电流保护的保护范围不能超出相邻线路上零序过电流的保护范围。
逐级配合的原则是保证电网保护有选择性动作的重要原则,不遵守这条原则就难免出现保护越级跳闸。
例如:假定图3-33中三段式零序电流保护A 没有按上述原则严格地与相邻线三段式零序电流保护B 相配合。
尽管保护B 的第二段对线路B 末端故障有足够灵敏度,保护A 的第三段在动作时间上大于保护B 的第二段动作时间,但是保护A 第三段在灵敏度上与保护B 的二、三段不配合,其动作特性如图3-33所示,出现相互交错的情况,如图中打叉部分。
此时,虽然在线路B 上发生的金属性接地故障,仍可以由保护B 的第一段或第二段动作,有选择地切除故障,但在下述许多情况下,如果保护B 第二段不能可靠动作,则可以导致保护A 越级跳闸。
1)在线路B 末端发生经大过渡电阻的接地故障(如对树放电,对竹子放电等)时,保护B 第二段不一定能动作,但第三段可以动作。
然而保护A 第三段因为其动作特性与保护B 第三段重迭,也可能同时动作,后果是造成线路A 不必要地被切断。
2)线路B的始端断路器因故断开一相,但负荷较轻,其两相运行零序电流较小,不足以起动保护B第三段。
这本来完全可以由运行人员手动处理,或依靠断路器非全相保护动作,跳开三相断路器,但由于保护A第三段的灵敏度与保护B第三段不配合,它反而可能动作而越级跳开A断路器。
3)在线路C发生金属性接地故障而其断路器因故拒绝动作时,本来可以靠保护B作为后备,跳开B断路器,但由于保护A与保护B动作特性重迭,因而可能导致断路器A 越级跳闸。
上述配合原则,不仅适用于第一次故障的情况,还应该同样适用于重合闸过程中又发生故障(单相重合过程中健全相又故障)和重合于永久性故障的情况。
当零序电流保护作近后备时,校验接地短路点在被保护线路的末端,要求灵敏系数≥K;而作为远后备时,校验接地短路点在相邻线路的末端,要求灵敏系数3.1~5.1senK≥。
1.2sen按上述原则整定的零序过电流保护,起动电流一般较小,因此,当本电压级电网内发生接地短路时,凡零序电流流过的各个保护都能起动,为了保证各保护之间动作的选择性,它们的动作时限应按阶梯原则来选择,与相同故障电流保护时限特性一样,所不同的时是接地故障零序电流保护的动作时限不须从离电源最远处的保护开始逐级增大,而相间故障的电流保护的动作时限则必须从离电源最远处的保护开始逐级增大,如图3-34所示(其中时间阶梯特性1代表零序电流保护的时限特性,2代表相同短路电流保护的时限特性)。
这是因为变压器T1的△侧以后无零序电流流通之故。
四、零序电流滤过器线路零序电流保护的零序电流,除了单台Y ,d 变压顺单回出线的变电所,可以取自变压器中性点电流互感器之外,一般都取自线路三相电流互感器组成的零序电流滤过器。
微机保护用的0I ,一般由软件构成03A B C I I I I =++ 。
一般变压器的零序电流保护,可以自变压器中性点电流互感器取得零序电流。
但对自耦变压器,由于不是所有接地故障都能在变压器中性点产生具有一定方向、并且幅值足够的零序电流,所以它的零序电流保护,一般不是从变压器中性点取得零序电流,而是从变压器出口零序电流滤过器取得零序电流。
