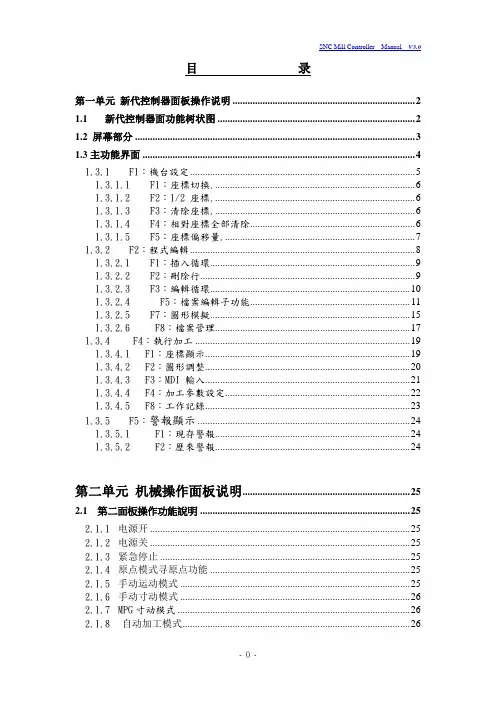

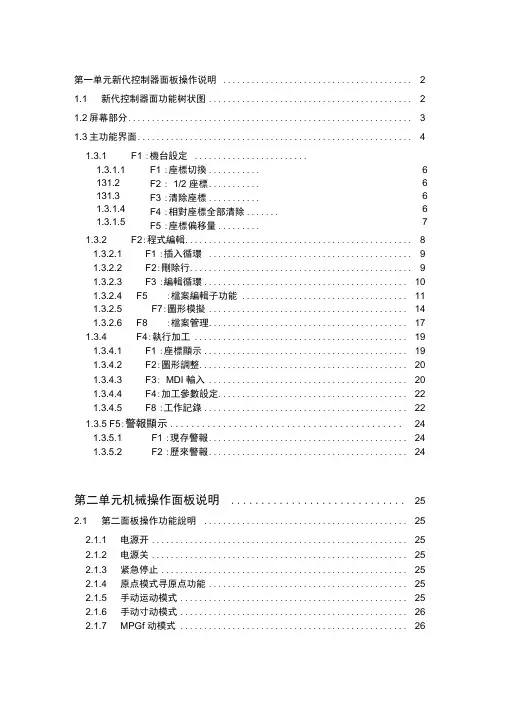

目录
第一单元新代控制器面板操作说明 (2)
1.1新代控制器面功能树状图 (2)
1.2 屏幕部分 (3)
1.3主功能界面 (4)
1.3.1F1：機台設定 (5)
1.3.1.1 F1：座標切換 (6)
1.3.1.2 F2：1/2 座標 (6)
1.3.1.3 F3：清除座標 (6)
1.3.1.4 F4：相對座標全部清除 (6)
1.3.1.5 F5：座標偏移量 (7)
1.3.2F2：程式編輯 (8)
1.3.2.1 F1：插入循環 (9)
1.3.2.2 F2：刪除行 (9)
1.3.2.3 F3：編輯循環 (10)
1.3.2.4 F5：檔案編輯子功能 (11)
1.3.2.5F7：圖形模擬 (15)
1.3.2.6 F8：檔案管理 (17)
1.3.4F4：執行加工 (19)
1.3.4.1F1：座標顯示 (19)
1.3.4.2F2：圖形調整 (20)
1.3.4.3F3：MDI 輸入 (21)
1.3.4.4 F4：加工參數設定 (22)
1.3.4.5 F8：工作記錄 (23)
1.3.5F5：警報顯示 (24)
1.3.5.1 F1：現存警報 (24)
1.3.5.2 F2：歷來警報 (24)
第二单元机械操作面板说明 (25)
2.1 第二面板操作功能說明 (25)
2.1.1电源开 (25)
2.1.2电源关 (25)
2.1.3紧急停止 (25)
2.1.4原点模式寻原点功能 (25)
2.1.5手动运动模式 (25)
2.1.6手动寸动模式 (26)
2.1.7MPG寸动模式 (26)
2.1.8自动加工模式 (26)
2.1.9MDI加工模式 (27)
2.1.10MPG模拟功能 (27)
2.1.11单节执行 (27)
2.1.12主轴控制 (28)
2.1.13工作灯 (28)
2.1.14加工液 (28)
2.1.15程序暂停 (28)
2.1.16快速归始 (28)
2.1.17快速进给的速度 (28)
2.2文字键说明: (29)
第三单元使用新代控制器的方法 (30)
3.1 原点复归 (31)
3.2 手动功能(JOG ,INC_JOG ,MPG) (32)
3.3 设定工作坐标(G54..G59) (33)
3.4 开启档案(编辑/联网文件夹) (34)
3.5 指定一个执行NC程序(自动) (35)
3.6 刀具设定(G40/G41/G42 ,G43/G44/G49) (36)
3.7 刀具长度量测(G43/G44/G49) (37)
3.8 手动资料输入(MDI ) (38)
3.9 图形模拟 (39)
3.10在新代控制器下检查NC程序 (40)
第四单元程序制作指令说明 (41)
4.1G码指令一览表 (41)
4.2M码指令说明 (42)
第五单元新代控制器网络连接 (44)
5.1网络设定 (44)
5.2网络疑难问题解决方法 (47)
5.3联网最重要的三点 (51)
第一单元 新代控制器面板操作说明
1.1 新代控制器面功能树状图
座標切換1/2 座標
清除座標相對座標全部清除設定工件座標系統
機台設定F1
插入循環刪除行
編輯循環搜尋
置換行數搜尋拷貝行插入行檔案編輯子功能
快速定位教導
直線切削教導圓弧教導取消圓弧中點教導
刪除行教導
步進連續放大縮小回復取消模擬參數設定圖形模擬
開啟新檔拷貝檔案刪除檔案磁碟機輸入輸出至磁碟機RS232 輸入RS232 輸出
檔案管理
程式編輯F2
圖形對話輸入
F3
座標顯示圖形調整
MDI 輸入加工參數設定
刀具設定
工作表單
執行加工F4
現在警報歷來警報
儲存警報警報顯示F5
系統參數回到第一頁
操作設定
參數設定F6
PLC I Bit
PLC O Bit PLC C Bit
PLC S Bit
PLC A Bit PLC Re gis te r PLC T ime r PLC Counte r PLC 狀態
系統資料公用變數狀態
軟體安裝系統備份本地語文安裝目前語文備份
系統管理
診斷功能F7
操作指引F8
CNC 銑床
1.2 屏幕部分如下所示：
本书面说明:
（1）程式编号（2）标题
（3）时间
（4）日期
（5）资料输入（6）提示
（7）状态
（8）功能键选择
1.3主功能界面
下图为新代控制器的主功能画面.新代控制器之操作，是利用屏幕下方之F1~F8功能键来操作，使用者仅须按下操作键盘上F1~F8之功能键即可进入对应的次功能:
1.3.1F1：機台設定
显示现在位置的各种坐标系统,并可用于相对坐标系统的重新设定.进入本书面请按下主功能画面下的“F1 機台設定”。
(注：当系统被启动这是最初的画面)
本书面说明------
▪X：X轴坐标值.
▪Y：Y轴坐标值.
▪Z：Z轴坐标值.
▪進給速率:每次切削时,指定刀具移动速度,单位为mm/min.
▪主軸轉速: 主轴转速的RPM值.
▪機械座標:(相对机台的坐标)
机台机械坐标系统之现在位置,其系以机械坐标显示于屏幕上.
相對座標：
相对坐标系统之现在位置, 其系以相对坐标显示于屏幕上.
絕對座標：(程序坐标系统)
程序原点设定坐标系统之现在位置,其系以相对坐标显示于屏幕上.
▪剩餘距離：为表示执行刀座移动的指令中,刀座尚须要移动的距离,
其正负号表示其移动的方向.
