系统频率特性地测试

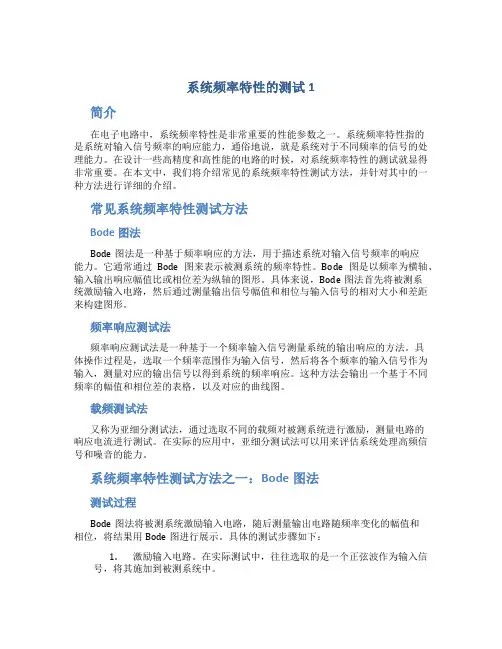

系统频率特性的测试1简介在电子电路中，系统频率特性是非常重要的性能参数之一。

系统频率特性指的是系统对输入信号频率的响应能力，通俗地说，就是系统对于不同频率的信号的处理能力。

在设计一些高精度和高性能的电路的时候，对系统频率特性的测试就显得非常重要。

在本文中，我们将介绍常见的系统频率特性测试方法，并针对其中的一种方法进行详细的介绍。

常见系统频率特性测试方法Bode图法Bode图法是一种基于频率响应的方法，用于描述系统对输入信号频率的响应能力。

它通常通过Bode图来表示被测系统的频率特性。

Bode图是以频率为横轴、输入输出响应幅值比或相位差为纵轴的图形。

具体来说，Bode图法首先将被测系统激励输入电路，然后通过测量输出信号幅值和相位与输入信号的相对大小和差距来构建图形。

频率响应测试法频率响应测试法是一种基于一个频率输入信号测量系统的输出响应的方法。

具体操作过程是，选取一个频率范围作为输入信号，然后将各个频率的输入信号作为输入，测量对应的输出信号以得到系统的频率响应。

这种方法会输出一个基于不同频率的幅值和相位差的表格，以及对应的曲线图。

载频测试法又称为亚细分测试法，通过选取不同的载频对被测系统进行激励，测量电路的响应电流进行测试。

在实际的应用中，亚细分测试法可以用来评估系统处理高频信号和噪音的能力。

系统频率特性测试方法之一：Bode图法测试过程Bode图法将被测系统激励输入电路，随后测量输出电路随频率变化的幅值和相位，将结果用Bode图进行展示。

具体的测试步骤如下：1.激励输入电路。

在实际测试中，往往选取的是一个正弦波作为输入信号，将其施加到被测系统中。

2.测量输出信号的幅值和相位。

使用输入信号激励电路后，使用测量设备测量输出信号随时间变化的幅值和相位。

3.用Bode图展示幅值和相位的变化。

将得到的幅值和相位数据绘制成Bode图，用以表示对应信号频率下的系统响应能力。

Bode图的意义Bode图在系统性能测试中起着非常重要的作用。

实验四控制系统频率特性的测试一．实验目的认识线性定常系统的频率特性，掌握用频率特性法测试被控过程模型的原理和方法，根据开环系统的对数频率特性，确定系统组成环节的参数。

二．实验装置（1）微型计算机。

（2）自动控制实验教学系统软件。

三．实验原理及方法（1）基本概念一个稳定的线性定常系统，在正弦信号的作用下，输出稳态与输入信号关系如下：幅频特性相频特性（2）实验方法设有两个正弦信号：若以)(y tω为纵轴，而以tω作为参变量，则随tω的变xω为横轴，以)(t化，)(y tω?所确定的点的轨迹，将在 x--y平面上描绘出一条封闭的xω和)(t曲线（通常是一个椭圆）。

这就是所谓“李沙育图形”。

由李沙育图形可求出Xm ，Ym，φ，四．实验步骤（1）根据前面的实验步骤点击实验七、控制系统频率特性测试菜单。

（2）首先确定被测对象模型的传递函数, 预先设置好参数T1、T2、ξ、K（3）设置好各项参数后，开始仿真分析，首先做幅频测试，按所得的频率范围由低到高，及ω由小到大慢慢改变，特别是在转折频率处更应该多取几个点五.数据处理（一）第一种处理方法：（1）得表格如下：（2）作图如下：（二）第二种方法：由实验模型即，由实验设置模型根据理论计算结果绘制bode图，绘制Bode图。

（三）误差分析两图形的大体趋势一直，从而验证了理论的正确性。

在拐点处有一定的差距，在某些点处也存在较大的误差。

分析：（1）在读取数据上存在较大的误差，而使得理论结果和实验结果之间存在。

（2）在数值应选取上太合适，而使得所画出的bode图形之间存在较大的差距。

（3）在实验计算相角和幅值方面本来就存在着近似，从而使得误差存在，而使得两个图形之间有差异六.思考讨论（1）是否可以用“李沙育”图形同时测量幅频特性和想频特性答：可以。

在实验过程中一个频率可同时记录2Xm，2Ym，2y0。

（2）讨论用“李沙育图形”测量频率特性的精度，即误差分析（说明误差的主要来源）答：用“李沙育图形”测量频率特性的精度从上面的分析处理上也可以看出是比较高的，但是在实验结果和理论的结果之间还是存在一定的差距，这些误差主要来自于从“李沙育图形”上读取数据的时候存在的误差，也可能是计算机精度方面的误差。

实验四系统频率特性测量一、实验目的1、加深了解系统及元件频率特性的物理概念。

2、掌握系统及元件频率特性的测量方法。

二、实验设备1、D1CE-AT-∏型自动控制系统实验箱一台2、带串口计算机一台3、RS232串口线三、实验原理及电路1、被测系统的方块图及原理:系统(或环节)的频率特性G(jω)是一个复变量，可以表示成以角频率3为参数的幅值和相角:G(M=IG(%)I∕G(网本实验应用频率特性测试仪测量系统或环节的频率特牲。

图4-1所示系统的开环频率特性为:B(jω)B(ιω)B(jω)G3)GR3)H(j3)=叼舟I/追采用对数幅频特牲和相频特性表示，则式(4-2)表示为:(4—1) (4-2)图4-1被测系统方块图2。

IgGG3)G∕)Hg)H。

啕需I=2(Hg1BG3-2(Hg1EG3)I (4—3) C⅛Gω)G<jω)HGω)=/*线=∕BQω)-EGω)(4-4)E(j3)将频率特性测试仪内信号发生器产生的超低频正弦信号的频率从低到高变化，并施加于被测系统的输人端Et)］,然后分别测量相应的反馈信号［b⑴］和误差信号［e(t)］的对数幅值和相位。

频率特性测试仪测试数据经相关运算器后在显示器中显示。

根据式(4—3)和式(4—4)分别计算出各个频率下的开环对数幅值和相位，在半对数座标纸上作出实验曲线：开环对数幅频曲线和相频曲线。

根据实验开环对数幅频曲线画出开环对数幅频曲线的渐近线，再根据渐近线的斜率和转角频确定频率特性(或传递函数)。

所确定的频率特性(或传递函数)的正确性可以由测量的相频曲线来检验，对最小相位系统而言，实际测量所得的相频曲线必须与由确定的频率特性(或传递函数)所画出的理论相频曲线在一定程度上相符，如果测量所得的相位在高频(相对于转角频率)时不等于一900(q—p)［式中P和q分别表示传递函数分子和分母的阶次］，那么，频率特性(或传递函数)必定是一个非最小相位系统的频率特性。

频率特性实验报告频率特性实验报告引言：频率特性是描述信号在不同频率下的响应性能的重要指标。

在电子领域中，频率特性实验是非常常见的实验之一。

本文将介绍频率特性实验的目的、实验原理、实验步骤以及实验结果的分析。

一、实验目的：频率特性实验的目的是研究电路或系统在不同频率下的响应特性，了解信号在不同频率下的传输和滤波性能。

通过实验，可以掌握频率特性的测试方法和实验技巧，提高实验操作能力和数据处理能力。

二、实验原理：频率特性实验通常涉及到信号的输入和输出，以及信号的幅度和相位响应。

在实验中，常用的测试仪器有函数发生器、示波器和频谱分析仪。

1. 函数发生器：用于产生不同频率的信号作为输入信号。

可以调节函数发生器的频率、幅度和波形等参数。

2. 示波器：用于观测电路或系统的输入和输出信号波形。

示波器可以显示信号的幅度、相位和频率等信息。

3. 频谱分析仪：用于分析信号的频谱成分。

频谱分析仪可以显示信号在不同频率下的幅度谱和相位谱。

实验步骤：1. 准备实验所需的仪器和器材，包括函数发生器、示波器和频谱分析仪。

2. 连接电路或系统，将函数发生器的输出信号连接到被测电路或系统的输入端，将示波器或频谱分析仪连接到电路或系统的输出端。

3. 设置函数发生器的频率和幅度，选择适当的波形。

4. 调节示波器或频谱分析仪的参数，观测信号的波形和频谱。

5. 重复步骤3和步骤4，改变函数发生器的频率，记录不同频率下的信号波形和频谱。

实验结果分析：根据实验记录的信号波形和频谱数据，可以进行以下分析：1. 幅度响应：通过观察信号的幅度谱，可以了解电路或系统在不同频率下信号的衰减或增益情况。

如果幅度谱在不同频率下保持不变，则说明电路或系统具有平坦的幅度响应特性。

如果幅度谱在某些频率点出现峰值或谷值，则说明电路或系统对该频率具有增益或衰减。

2. 相位响应：通过观察信号的相位谱，可以了解电路或系统在不同频率下信号的相位变化情况。

相位谱可以显示信号的相位延迟或提前。

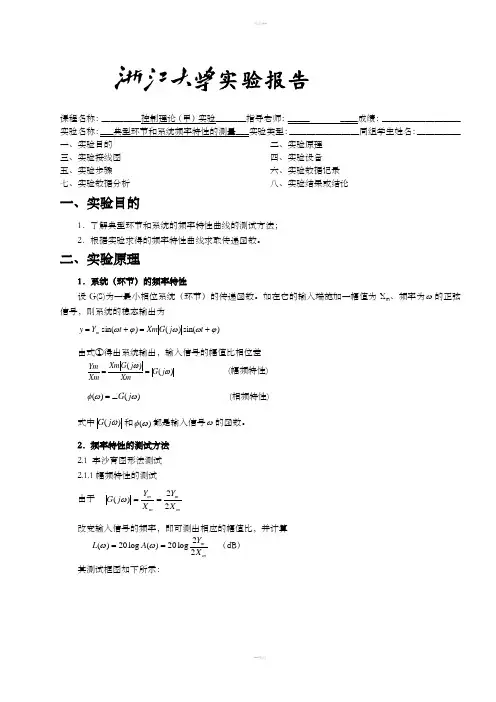

实验报告课程名称：_________控制理论（甲）实验_______指导老师：_____ ____成绩：__________________ 实验名称：___典型环节和系统频率特性的测量___实验类型：________________同组学生姓名：__________ 一、实验目的 二、实验原理 三、实验接线图 四、实验设备 五、实验步骤 六、实验数据记录 七、实验数据分析 八、实验结果或结论一、实验目的1．了解典型环节和系统的频率特性曲线的测试方法； 2．根据实验求得的频率特性曲线求取传递函数。

二、实验原理1．系统（环节）的频率特性设G(S)为一最小相位系统（环节）的传递函数。

如在它的输入端施加一幅值为X m 、频率为ω的正弦信号，则系统的稳态输出为)sin()()sin(ϕωωϕω+=+=t j G Xm t Y y m由式①得出系统输出，输入信号的幅值比相位差)()(ωωj G Xmj G Xm Xm Ym == (幅频特性) )()(ωωφj G ∠= (相频特性) 式中)(ωj G 和)(ωφ都是输入信号ω的函数。

2．频率特性的测试方法 2.1 李沙育图形法测试 2.1.1幅频特性的测试 由于 mmm m X Y X Y j G 22)(==ω 改变输入信号的频率，即可测出相应的幅值比，并计算mm X YA L 22log 20)(log 20)(==ωω （dB ）其测试框图如下所示：图5-1 幅频特性的测试图(李沙育图形法)注：示波器同一时刻只输入一个通道，即系统（环节）的输入或输出。

2.1.2相频特性的测试图5-2 相频特性的测试图(李沙育图形法)令系统（环节）的输入信号为：t X t X m ωsin )(= (5-1) 则其输出为 )sin()(φω+=t Y t Y m (5-2)对应的李沙育图形如图5-2所示。

若以t 为参变量，则)(t X 与)(t Y 所确定点的轨迹将在示波器的屏幕上形成一条封闭的曲线(通常为椭圆)，当t=0时，0)0(=X 由式(5-2)得 )sin()0(φm Y Y = 于是有 mm Y Y Y Y 2)0(2sin )0(sin )(11--==ωφ (5-3) 同理可得mX X 2)0(2sin )(1-=ωφ (5-4) 其中：)0(2Y 为椭圆与Y 轴相交点间的长度； )0(2X 为椭圆与X 轴相交点间的长度。

第1篇一、实验目的1. 了解系统频率特性的基本概念和测试方法。

2. 掌握使用示波器、频谱分析仪等设备进行系统频率测试的操作技巧。

3. 分析测试结果，确定系统的主要频率成分和频率响应特性。

二、实验原理系统频率特性是指系统对正弦输入信号的响应，通常用幅频特性（A(f)）和相频特性（φ(f)）来描述。

幅频特性表示系统输出信号幅度与输入信号幅度之比，相频特性表示系统输出信号相位与输入信号相位之差。

频率测试实验通常包括以下步骤：1. 使用正弦信号发生器产生正弦输入信号；2. 将输入信号输入被测系统，并测量输出信号；3. 使用示波器或频谱分析仪观察和分析输出信号的频率特性。

三、实验设备1. 正弦信号发生器2. 示波器3. 频谱分析仪4. 被测系统（如放大器、滤波器等）5. 连接线四、实验步骤1. 准备实验设备，将正弦信号发生器输出端与被测系统输入端相连；2. 打开正弦信号发生器，设置合适的频率和幅度；3. 使用示波器观察输入信号和输出信号的波形，确保信号正常传输；4. 使用频谱分析仪分析输出信号的频率特性，记录幅频特性和相频特性；5. 改变输入信号的频率，重复步骤4，得到一系列频率特性曲线；6. 分析频率特性曲线，确定系统的主要频率成分和频率响应特性。

五、实验结果与分析1. 幅频特性曲线：观察幅频特性曲线，可以发现系统存在一定频率范围内的增益峰值和谷值。

这些峰值和谷值可能对应系统中的谐振频率或截止频率。

通过分析峰值和谷值的位置，可以了解系统的带宽和选择性。

2. 相频特性曲线：观察相频特性曲线，可以发现系统在不同频率下存在相位滞后或超前。

相位滞后表示系统对输入信号的相位延迟，相位超前表示系统对输入信号的相位提前。

通过分析相位特性，可以了解系统的相位稳定性。

六、实验总结1. 通过本次实验，我们掌握了系统频率特性的基本概念和测试方法。

2. 使用示波器和频谱分析仪等设备，我们成功地分析了被测系统的频率特性。

3. 通过分析频率特性曲线，我们了解了系统的主要频率成分和频率响应特性。

频率特性的测试实验报告频率特性的测试实验报告摘要：频率特性是描述系统对不同频率信号的响应能力的重要参数。

本实验旨在通过测试不同频率下的信号输入和输出，分析系统的频率特性。

实验结果表明，系统在不同频率下的响应存在一定的差异，频率特性测试可以有效评估系统的性能。

引言：频率特性是衡量系统对不同频率信号的响应能力的重要指标，对于各种电子设备和通信系统的设计和性能评估具有重要意义。

频率特性测试可以帮助我们了解系统在不同频率下的工作情况，为系统优化和故障排除提供依据。

实验方法：1. 实验器材准备：使用函数发生器作为信号源，连接到待测试系统的输入端；使用示波器连接到待测试系统的输出端，用于观测信号响应。

2. 实验参数设置：选择一系列不同频率的信号作为输入信号，设置函数发生器的频率范围和幅度。

3. 实验过程：逐一调节函数发生器的频率，观察示波器上输出信号的变化，并记录下输入信号和输出信号的幅度、相位差等参数。

4. 实验数据处理：根据记录的数据，绘制频率特性曲线，分析系统在不同频率下的响应情况。

实验结果：通过实验测试，我们得到了系统在不同频率下的响应数据，并绘制了频率特性曲线。

以下是实验结果的总结：1. 幅频特性：我们观察到系统在低频时具有较高的增益，随着频率的增加，增益逐渐下降。

在高频范围内，增益趋于平缓或下降较快，这可能是由于系统的带宽限制所致。

2. 相频特性：我们发现系统在不同频率下的相位差存在一定的变化。

在低频时，相位差较小，随着频率的增加，相位差逐渐增大。

这可能是由于系统的传递函数导致的相位延迟效应。

3. 频率响应范围：通过绘制频率特性曲线，我们可以确定系统的频率响应范围。

在曲线上观察到的3dB降低点可以作为系统的截止频率，超过该频率的信号将受到较大的衰减。

讨论与分析：频率特性测试结果对于系统的性能评估和优化具有重要意义。

通过分析实验结果，我们可以得出以下结论和建议：1. 频率特性的变化可能是由于系统中的电容、电感等元件的频率响应特性导致的。

自动控制原理实验报告（三）
频率特性测试
一．实验目的
1．了解线性系统频率特性的基本概念。

2．了解和掌握对数幅频曲线和相频曲线（波德图）的构造及绘制方法。

二．实验内容及步骤
被测系统是一阶惯性的模拟电路图见图3-2-1，观测被测系统的幅频特性和相频特性，填入实验报告。

本实验将正弦波发生器（B4）单元的正弦波加于被测系统的输入端，用虚拟示波器观测被测系统的幅频特性和相频特性，了解各种正弦波输入频率的被测系统的幅频特性和相频特性。

图3-2-1 被测系统的模拟电路图
实验步骤：
（1）将函数发生器（B5）单元的正弦波输出作为系统输入。

（2）构造模拟电路。

三．实验记录：
ω
ω=1
ω=1.6
ω=3.2
ω=4.5
ω=6.4
ω=8
ω=9.6
ω=16
实验分析：
实验中，一阶惯性环节的幅频特性)(ωL ，相频特性)(ωϕ随着输入频率的变化而变化。

惯性环节的时间常数T 是表征响应特性的唯一参数，系统时间常数越小，输出相应上升的越快，同时系统的调节时间越小。

1364957203实验三 频率特性曲线测试3.2.3 二阶闭环系统的频率特性曲线一．实验目的1． 了解和掌握二阶闭环系统中的对数幅频特性)(ωL 和相频特性)(ωϕ，实频特性)Re(ω和虚频特性)Im(ω的计算。

2． 了解和掌握欠阻尼二阶闭环系统中的自然频率ωn 、阻尼比ξ对谐振频率ωr 和谐振峰值L(ωr )的影响及ωr 和L(ωr ) 的计算。

3． 观察和分析欠阻尼二阶开环系统的谐振频率ωr 、谐振峰值L(ωr )，并与理论计算值作比对。

4． 改变被测系统的电路参数，画出闭环频率特性曲线，观测谐振频率和谐振峰值，填入实验报告。

二．实验内容及步骤1．被测系统模拟电路图的构成如图3-2-3所示，观测二阶闭环系统的频率特性曲线，测试其谐振频率r ω、谐振峰值)(r L ω。

2．改变被测系统的各项电路参数，画出其系统模拟电路图，及闭环频率特性曲线，並计算和测量系统的谐振频率r ω及谐振峰值)(r L ω，填入实验报告。

图3-2-3 二阶闭环系统频率特性测试电路实验步骤：（1）将数/模转换器（B2）输出OUT2作为被测系统的输入。

（2）构造模拟电路：按图3-2-3安置短路套及测孔联线，表如下。

（a ）安置短路套 （b ）测孔联线（3）运行、观察、记录：①将数/模转换器（B2）输出OUT2作为被测系统的输入，运行LABACT程序，在界面的自动控制菜单下的线性控制系统的频率响应分析实验项目，选择二阶系统，就会弹出‘频率特性扫描点设置’表。

在该表中用户可根据自己的需要填入各个扫描点频率（本实验机选取的频率值f，以0.1Hz 为分辨率），如需在特性曲线上标注显示某个扫描点的角频率ω、幅频特性L(ω)或相频特性φ(ω)，则可在该表的扫描点上方小框内点击一下（打√）。

设置完后，点击确认后将弹出虚拟示波器的频率特性界面，点击开始，即可按‘频率特性扫描点设置’表规定的频率值，实现频率特性测试。

②测试结束后（约十分钟），可点击界面下方的“频率特性”选择框中的任意一项进行切换，将显示被测系统的闭环对数幅频、相频特性曲线（伯德图）和幅相曲线（奈奎斯特图）。

实验四二阶系统的频率响应与频率特性测量一、实验目的1．掌握频率特性的实验测试方法，进一步理解频率特性的物理意义2．掌握根据频率响应实验结果绘制Bode图的方法3．根据二阶系统的Bode图，确定系统的数学模型4．掌握二阶系统的频域指标与时域指标的对应关系二、实验仪器与设备1．自动控制原理学习机2．计算机（安装自动控制原理实验系统）3．万用表及接线三、实验原理1．输入、输出波形直接测试法如图4-1所示，给定的被测对象是一个稳定的系统。

由实验系统提供正弦信号，每选择一个频率，即可利用实验系统获得输入、输出随时间变化的曲线，取输出稳定后同周期的输入、输出曲线如图4-2。

图4-1 测量被控系统的频率响应图4-2 稳定后系统的输入输出曲线幅频特性)(2)(2)(ωωωmmXYjG=相频特性oTtjG360)(⨯∆-=∠ω2．李沙育图形法取被测对象某一选定频率下的输入信号x （t ）和输出信号y （t ）（去掉不稳定部分），利用实验系统做X-Y 图，得到一个椭圆图形，如图4-3所示。

图4-3 李沙育图形幅频特性：)(2)(2)(ωωωm m X Y j G =相频特性：如图4-3，椭圆长轴在第一、三象限，()()()ωωωφm 01-2Y 2Y sin=若椭圆长轴在第二、四象限，()()()ωωωφm 01-o 2Y 2Y sin-180=随着角频率的增加，大多数情况下椭圆逆时针运动，表明输出信号Y （t ）滞后于输入信号X （t ），相位的计算结果要添加一个负号，如果椭圆顺时针运动，Y （t ）超前于X （t ），计算结果为正。

幅值取两倍是为了便于测量。

3．测试频率的选取选取合适的实验测试频率范围是准确确定系统频率特性的关键。

控制系统多为低通滤波器，在频率很低时，系统的输出能够复现输入信号，通常，取被测对象转折频率的1/10作为起始测试频率，若对象模型未知，则先确定最大测试频率，方法是先测出输入信号频率为0时输出的幅值Y （0），逐渐增大输入信号频率，直至输出幅值Y m 为Y （0）/（50-100），此时频率便可确定为最大测试频率，测试频率可以在0与max ω之间选取若干点。

频率特性测试实验报告频率特性测试实验报告摘要：本实验旨在通过频率特性测试，研究和分析不同电路元件和电子设备在不同频率下的响应特性。

通过实验数据的收集和处理，我们可以了解电路的频率响应、频率特性以及其在不同频率下的性能表现。

实验结果显示，在不同频率下，电路元件和电子设备的频率响应存在差异，这对于电路设计和信号处理具有重要意义。

引言：频率特性是指电路或电子设备在不同频率下的响应能力。

了解电路在不同频率下的性能表现，对于电路设计、信号处理和通信系统的优化具有重要意义。

通过频率特性测试，我们可以分析电路的频率响应、幅频特性和相频特性，从而更好地了解电路的工作原理和性能。

实验方法：1. 实验仪器和设备：本实验使用了函数发生器、示波器、电阻、电容、电感等实验仪器和设备。

2. 实验步骤：（1）连接电路：根据实验要求，连接电路并确保电路连接正确。

（2）设置函数发生器：根据实验要求，设置函数发生器的频率和幅度。

（3）测量电压和相位：使用示波器测量电路中的电压和相位差。

（4）记录实验数据：根据实验要求，记录不同频率下的电压和相位差数据。

（5）数据处理：根据实验数据，绘制幅频特性曲线和相频特性曲线，分析电路的频率响应特性。

实验结果与分析：通过实验数据的收集和处理，我们得到了电路在不同频率下的电压和相位差数据，并绘制了幅频特性曲线和相频特性曲线。

实验结果显示，在低频率下，电路的幅频特性较为平缓，而在高频率下，幅频特性逐渐下降。

相位差随频率的变化呈现出一定的规律，这与电路元件的特性有关。

通过对实验结果的分析，我们可以进一步了解电路的频率响应特性。

实验应用：频率特性测试在电路设计、信号处理和通信系统中具有广泛的应用。

通过了解电路在不同频率下的响应特性，我们可以优化电路设计，提高信号处理的效果，以及改进通信系统的性能。

例如，在音频放大器设计中，对于不同频率的音频信号，需要了解放大器的频率响应特性，以保证音频信号的传输质量。

另外，在无线通信系统中，了解天线的频率特性，可以优化天线设计，提高信号的传输距离和稳定性。

一阶二阶系统的幅频特性测试实验误差分析原因
一阶和二阶系统的幅频特性测试实验误差分析的原因可能有以下几点：
1. 测试设备的误差：测试设备的精度、分辨率和频率响应等都会影响测试的准确性。

例如，测试仪器的不稳定性、信噪比低、频率响应不均匀等因素都可能导致幅频特性测试的误差。

2. 测量方法的误差：测试时采用的测量方法也会影响测试准确性。

例如，使用不合适的测量方法、测量点选取错误等，都可能导致测试结果的误差。

3. 环境因素的影响：周围环境噪声、温度和湿度等因素可能会对测试结果产生干扰。

在测试时，需要消除这些因素的干扰或者在测试时进行相应的校正。

4. 样品的差异：不同的样品可能会有差异，例如组件之间的误差或者制造工艺的差异，这些差异会对测试结果产生影响，需要进行相应的修正。

5. 数据处理误差：在对测试数据进行处理时，如果使用的方法不当或者处理过程中出现了误差，那么结果就会产生误差。

因此，在进行数据处理时，需要注意方法的正确性和数据的准确性。

针对以上可能的误差来源，可以采取相应的措施，如提高测试仪器的精度、规范测量方法、消除环境干扰等，以提高测试结果的准确性。

东南大学自动控制实验室实验报告课程名称：自动控制原理实验实验名称：实验四系统频率特性的测试院（系）：自动化专业：自动化姓名：学号：实验室：417 实验组别：同组人员：实验时间：2016年12月02日评定成绩：审阅教师：目录一.实验目的 (3)二．实验原理 (3)三. 实验设备 (3)四.实验线路图 (4)五、实验步骤 (4)六、实验数据 (5)七、报告要求 (6)八、预习与回答 (10)九、实验小结 (10)一、实验目的（1）明确测量幅频和相频特性曲线的意义（2）掌握幅频曲线和相频特性曲线的测量方法（3）利用幅频曲线求出系统的传递函数二、实验原理在设计控制系统时，首先要建立系统的数学模型，而建立系统的数学模型是控制系统设计的前提和难点。

建模一般有机理建模和辨识建模两种方法。

机理建模就是根据系统的物理关系式，推导出系统的数学模型。

辨识建模主要是人工或计算机通过实验来建立系统数学模型。

两种方法在实际的控制系统设计中，常常是互补运用的。

辨识建模又有多种方法。

本实验采用开环频率特性测试方法，确定系统传递函数，俗称频域法。

还有时域法等。

准确的系统建模是很困难的，要用反复多次，模型还不一定建准。

模型只取主要部分，而不是全部参数。

另外，利用系统的频率特性可用来分析和设计控制系统，用Bode图设计控制系统就是其中一种。

(ω)，测幅频特性幅频特性就是输出幅度随频率的变化与输入幅度之比，即A(ω)=U oU i时，改变正弦信号源的频率测出输入信号的幅值或峰峰值和输输出信号的幅值或峰峰值。

测相频有两种方法：（1）双踪信号比较法：将正弦信号接系统输入端，同时用双踪示波器的Y1和Y2测量系统的输入端和输出端两个正弦波，示波器触发正确的话，可看到两个不同相位的正弦波，×360°。

这种方法直观，容易理解。

测出波形的周期T和相位差Δt，则相位差∅=∆tT就模拟示波器而言，这种方法用于高频信号测量比较合适。

（2）李沙育图形法：将系统输入端的正弦信号接示波器的X轴输入，将系统输出端的正弦信号接示波器的Y轴输入，两个正弦波将合成一个椭圆。

实验三 典型环节（或系统）的频率特性测量一．实验目的1．学习和掌握测量典型环节（或系统）频率特性曲线的方法和技能。

2．学习根据实验所得频率特性曲线求取传递函数的方法。

二．实验内容1．用实验方法完成一阶惯性环节的频率特性曲线测试。

2．用实验方法完成典型二阶系统开环频率特性曲线的测试。

3．用软件仿真方法求取一阶惯性环节频率特性和典型二阶系统开环频率特性，并与实验所得结果比较。

三、实验原理及说明1．实验用一阶惯性环节传递函数参数、电路设计及其幅相频率特性曲线：对于1)(+=Ts Ks G 的一阶惯性环节，其幅相频率特性曲线是一个半圆，见图3.1。

取ωj s =代入，得)()(1)(ωϕωωωj e r T j Kj G =+=(3-2-1)在实验所得特性曲线上，从半园的直径(0)r ，可得到环节的放大倍数K ，K ＝(0)r 。

在特性曲线上取一点k ω，可以确定环节的时间常数T ，kk tg T ωωϕ)(-=。

(3-2-2)实验用一阶惯性环节传递函数为12.01)(+=s s G ，其中参数为R 0=200K Ω，R 1＝200K Ω，C＝1uF ，参数根据实验要求可以自行搭配，其模拟电路设计参阅下图3.2。

在进行实验连线之前，先将U13单元输入端的100K 可调电阻顺时针旋转到底（即调至最大），使输入电阻R 0的总阻值为200K;其中，R1、C1在U13单元模块上。

U8单元为反相器单元，将U8单元输入端的10K 可调电阻逆时针旋转到底（即调至最小），使输入电阻R 的总值为10K;注明：所有运放单元的+端所接的100K 、10K 电阻均已经内部接好，实验时不需外接。

图3.22．实验用典型二阶系统开环传递函数参数、电路设计及其幅相频率特性曲线：对于由两个惯性环节组成的二阶系统，其开环传递函数为12)1)(1()(2221++=++=Ts s T Ks T s T K s G ξ )1(≥ξ 令上式中 s j ω=，可以得到对应的频率特性 )(22)(12)(ωϕωωξωωj e r T j T Kj G =++-=二阶系统开环传递函数的幅相频率特性曲线，如图所示。

东南大学自动控制实验室实验报告课程名称：自动控制原理实验实验名称：系统频率特性的测试院〔系〕：自动化学院专业：自动化**：**：实验室：实验组别：同组人员：实验时间：2021/11/24评定成绩：审阅教师：目录一．实验目的和要求2二．实验原理2三．实验方案与实验步骤3四．实验设备与器材配置4五．实验记录4六．实验分析4七．预习与答复5八．实验结论5一．实验目的和要求实验目的：〔1〕明确测量幅频和相频特性曲线的意义〔2〕掌握幅频曲线和相频特性曲线的测量方法〔3〕利用幅频曲线求出系统的传递函数报告要求：〔1〕画出系统的实际幅度频率特性曲线、相位频率特性曲线，并将实际幅度频率特性曲线转换成折线式Bode图，并利用拐点在Bode图上求出系统的传递函数。

〔2〕用文字简洁表达利用频率特性曲线求取系统传递函数的步骤方法。

〔3〕利用上表作出Nyquist图。

〔4〕实验求出的系统模型和电路理论值有误差，为什么.如何减小误差.〔5〕实验数据借助Matlab作图，求系统参数。

二．实验原理在设计控制系统时，首先要建立系统的数学模型，而建立系统的数学模型是控制系统设计的前提和难点。

建模一般有机理建模和辨识建模两种方法。

机理建模就是根据系统的物理关系式，推导出系统的数学模型。

辨识建模主要是人工或计算机通过实验来建立系统数学模型。

两种方法在实际的控制系统设计中，常常是互补运用的。

辨识建模又有多种方法。

本实验采用开环频率特性测试方法，确定系统传递函数，俗称频域法。

还有时域法等。

准确的系统建模是很困难的，要用反复屡次，模型还不一定建准。

模型只取主要局部，而不是全部参数。

另外，利用系统的频率特性可用来分析和设计控制系统，用Bode图设计控制系统就是其中一种。

幅频特性就是输出幅度随频率的变化与输入幅度之比，即，测幅频特性时，改变正弦信号源的频率测出输入信号的幅值或峰峰值和输输出信号的幅值或峰峰值测相频有两种方法：〔1〕双踪信号比较法：将正弦信号接系统输入端，同时用双踪示波器的Y1和Y2测量系统的输入端和输出端两个正弦波，示波器触发正确的话，可看到两个不同相位的正弦波，测出波形的周期T和相位差Δt，则相位差。

控制系统频率特性实验控制系统频率特性实验是一种较为常见的控制工程实验，其主要目的是探究不同频率下控制系统的性能表现，同时应用所学知识进行系统频率特性分析和设计。

下面将分为实验目的、实验内容、实验步骤及实验结果几个方面进行详细介绍。

实验目的：1. 探究不同频率下控制系统性能表现2. 进行频率特性分析，并了解控制系统中的稳态误差与阻尼比之间的关系3. 进行频率特性设计，并掌握控制器在频率特性中的应用实验内容：1. 频率响应性能测试2. 获取系统的幅频和相频特性曲线3. 根据幅频曲线分析系统稳态误差，根据相频曲线分析系统阻尼比4. 根据工程实际需要，设计相应的控制器并给出稳态误差和阻尼比的实验结果实验步骤：1. 建立试验系统，包括控制对象和控制器2. 调整测试样本的初始参数，保证系统的稳态3. 绘制系统幅频特性曲线，观察幅频曲线的变化情况并进行分析7. 对实验结果进行统计分析实验结果：通过实验，我们得到了不同频率下控制系统的性能表现，以及系统的幅频和相频特性曲线。

在此基础上，我们可以进行系统频率特性分析，掌握控制器在频率特性中的应用。

通过对幅频曲线的分析，我们可以了解系统的稳态误差情况。

同时可发现，随着频率增大，系统稳态误差逐渐增大，这是由于系统的惯性效应在高频率下更为明显导致的。

在此基础上，我们可以通过设计相应的控制器来减小系统稳态误差。

通过对相频曲线的分析，我们可以了解系统的阻尼比情况。

随着频率增大，我们可以观察到系统阻尼比逐渐降低，这是由于系统越接近临界系统，其阻尼比越小，因此在系统设计中需要注意避免系统过度激励的情况。

总的来说，控制系统频率特性实验是一种重要的控制工程实验，通过实验，我们可以深入了解系统在不同频率下的性能表现，为实际工程中的控制系统设计提供有力的支持和指导。
