单元一桥梁的组成与分类

大专大二桥梁工程知识点桥梁工程是土木工程中的一个重要分支，负责设计、建造和维护各种桥梁结构。

作为大专大二学生，了解桥梁工程的基本知识点对于将来的学习和职业发展都具有重要意义。

本文将介绍一些大专大二阶段应掌握的桥梁工程知识点。

一、桥梁分类桥梁按照结构类型可以分为梁桥、拱桥、斜拉桥、悬索桥等。

其中，梁桥是最常见的桥梁类型，由上部结构和下部结构组成；拱桥是指由弧形构件组成的桥梁；斜拉桥是通过斜拉索将桥面承载力传递到桥塔上；悬索桥则是靠悬挂在桥塔之间的大型钢缆来支撑桥面。

二、桥梁设计原理桥梁设计需要满足一定的结构、功能和经济性要求。

在桥梁设计中，需要考虑到桥梁的荷载、结构强度、稳定性、振动和风荷载等因素，保证桥梁的安全使用。

此外，桥梁的设计还需考虑到交通组织、流量控制、通行能力等交通工程原理。

三、桥梁荷载桥梁承受来自车辆、行人、风荷载等多种荷载。

在桥梁设计中，需要根据不同类型桥梁的用途和位置选择适当的荷载标准，并进行荷载计算和结构分析。

常用的桥梁荷载包括：静态荷载、动态荷载和温度荷载等。

四、桥梁设计软件随着计算机技术的发展，桥梁设计软件在桥梁工程中得到广泛应用。

桥梁设计软件可以帮助工程师进行结构分析、设计优化和施工方式选择等工作，提高工作效率并保证设计质量。

常用的桥梁设计软件包括：SAP2000、AutoCAD、STAAD.Pro 等。

大专大二阶段的学生可以通过学习这些软件，提前熟悉桥梁设计工作的流程和方法。

五、桥梁施工技术桥梁施工是将桥梁设计方案转化为实际工程的过程，包括施工方法、施工工艺、施工组织等。

桥梁施工需要考虑到各种施工环境和条件，确保施工的安全和质量。

在桥梁施工中，常见的技术包括：道路建设、桩基施工、混凝土浇筑、钢结构安装等。

掌握这些基本的桥梁施工技术对于深入了解桥梁工程具有重要作用。

六、桥梁养护与维修桥梁养护与维修是保证桥梁安全运行和延长使用寿命的重要工作。

桥梁养护包括定期巡检、保养和维修等措施，以确保桥梁结构的稳定性和使用功能的正常实施。

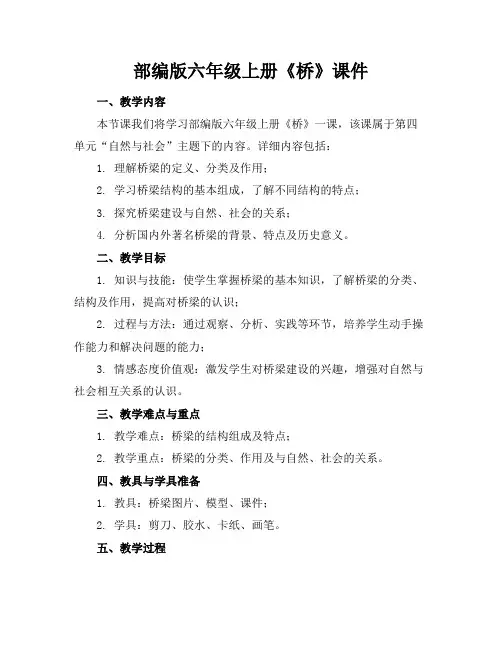

部编版六年级上册《桥》课件一、教学内容本节课我们将学习部编版六年级上册《桥》一课，该课属于第四单元“自然与社会”主题下的内容。

详细内容包括：1. 理解桥梁的定义、分类及作用；2. 学习桥梁结构的基本组成，了解不同结构的特点；3. 探究桥梁建设与自然、社会的关系；4. 分析国内外著名桥梁的背景、特点及历史意义。

二、教学目标1. 知识与技能：使学生掌握桥梁的基本知识，了解桥梁的分类、结构及作用，提高对桥梁的认识；2. 过程与方法：通过观察、分析、实践等环节，培养学生动手操作能力和解决问题的能力；3. 情感态度价值观：激发学生对桥梁建设的兴趣，增强对自然与社会相互关系的认识。

三、教学难点与重点1. 教学难点：桥梁的结构组成及特点；2. 教学重点：桥梁的分类、作用及与自然、社会的关系。

四、教具与学具准备1. 教具：桥梁图片、模型、课件；2. 学具：剪刀、胶水、卡纸、画笔。

五、教学过程1. 导入：展示不同类型的桥梁图片，引导学生关注桥梁的形态、结构，激发学生对本节课的兴趣；2. 新课内容：（1）介绍桥梁的定义、分类及作用；（2）讲解桥梁的基本结构，分析不同结构的特点；（3）分析桥梁建设与自然、社会的关系；（4）展示国内外著名桥梁的图片，介绍其背景、特点及历史意义；3. 实践环节：（1）分组讨论，每组选择一种桥梁类型，分析其特点及作用；（2）学生动手制作桥梁模型，加深对桥梁结构的认识；4. 随堂练习：设计桥梁绘图练习，巩固所学知识；六、板书设计1. 桥梁的定义、分类及作用；2. 桥梁的结构组成及特点；3. 桥梁与自然、社会的关系；4. 国内外著名桥梁介绍。

七、作业设计1. 作业题目：（1）简述桥梁的定义、分类及作用；（2）分析一种桥梁的结构特点；（3）谈谈桥梁建设与自然、社会的关系；2. 答案：（1）桥梁是连接两个地点，跨越自然障碍的建筑物。

分类有梁桥、拱桥、悬索桥等。

作用包括连接交通、促进经济发展、保障安全等；（2）以拱桥为例，其结构特点为：拱肋支撑桥面，桥墩承受拱肋压力，桥台固定拱脚，整体结构稳定；（3）桥梁建设与自然、社会关系密切，如地理环境、经济发展、科技进步等。

桥梁上部结构、下部结构、基础结构、附属结构有哪些：桥梁一般讲由五大部件和五小部件组成,五大部件是指桥梁承受汽车或其他车辆运输荷载的桥跨上部结构与下部结构,是桥梁结构安全的保证.包括(1)桥跨结构(或称桥孔结构.上部结构)、(2)支座系统、(3)桥墩、(4)桥台、(5)墩台基础五小部件是指直接与桥梁服务功能有关的部件,过去称为桥面构造.包括(1)桥面铺装、(2)防排水系统、(3)栏杆、(4)伸缩缝、(5)灯光照明.上部指主要承重结构和桥面系；下部结构包括桥台、桥墩和基础；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。

上部结构指的是桥梁支座以上(无铰拱起拱线或框架主梁底线以上)跨越桥孔部分的总称。

通常人们习惯称桥跨结构为桥梁的上部结构，包括主梁，支座，桥面铺装，排水系统，防护栏杆。

桥梁最下部的结构。

它直接坐落在岩石或土地基上，其顶端连接桥墩或桥台，合称为桥梁下部结构。

下部结构包括桥墩、桥台、和基础桥梁下部结构与地基接触的部分称为基础桥梁支座编辑本词条缺少名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。

它能将桥梁上部结构的反力和变形（位移和转角）可靠的传递给桥梁下部结构，从而使结构的实际受力情况与计算的理论图式相符合。

中文名桥梁支座外文名Bridge bearing构造符合上部结构的理论计算图式架设于墩台上目录1定义2分类3布置4安装5更换6养护7施工风险1定义编辑桥梁支座架设于墩台上，顶面支承桥梁上部结构的装置。

其功能为将上部结构固定于墩台，承受作用在上部结构的各种力，并将它可靠地传给墩台；在荷载、温度、混凝土收缩和徐变作用下，支座能适应上部结构的转角和位移，使上部结构可自由变形而不产生额外的附加内力。

桥梁支座的构造应符合上部结构的理论计算图式，如支承压力通过一个固定点传递时，支座应设计成只能容许结构端部转动而不能移动的固定支座；如支承压力通过一个固定点且作用在一定的方向传递时，则应设计成既能转动又能移动的活动支座。

桥梁基本知识
桥梁是一种架设在江河湖海上，使车辆行人等能顺利通行的构筑物。

为适应现代高速发展的交通行业，桥梁亦引申为跨越山涧、不良地质或满足其他交通需要而架设的使通行更加便捷的建筑物。

桥梁一般由以下几个主要部分组成:
1.上部结构:这是桥梁支座以上(无铰拱起拱线或框架主梁底线以上)跨越桥孔的总称。

上部结构又称桥跨结构，是跨越障碍的主要结构。

2.下部结构:包括桥台、桥墩和基础。

桥台设在桥梁两端，桥墩则在两桥台之间。

基础是桥缴和桥台底部的奠基部分。

3.支座:设置于墩台顶，用于支承上部结构的传力装置。

4.附属构造物:包括桥头搭板、锥形护坡、护岸、导流工程等。

按照主要承重结构所用的材料来分，有圬工桥(包括砖、石、混凝土桥)、钢筋混凝土桥、预应力混凝土桥、钢桥和木桥等。

按照跨越障碍的性质来分，主要有公路桥、铁路桥、公路铁路两用桥、农用桥、人行桥、运水桥(渡槽)及其他专用桥梁(如通过管路、电缆等)。

以上信息仅供参考，建议查阅专业书籍或者咨询专业桥梁工程师获取更全面和准确的信息。

《桥梁工程》课程教学大纲英文名称：Bridge Engineering课程编码：080720246总学时：48 实验学时：0 学分：3适用对象：道路桥梁与渡河工程专业本科四年级学生先修课程：理论力学、材料力学、结构力学、桥涵水文、结构设计原理等大纲主撰人：大纲审核人：一、课程性质、目的和任务《桥梁工程》是为道路桥梁与渡河工程专业学生讲授的一门专业必修课程，讲述桥梁设计理论和方法与及桥梁施工方法及工艺。

介绍国内外最新技术成就和信息，展望未来。

因此，本课程是一门知识面较宽、实践性较强的专业课。

设置该课程的目的是使学生了解国内外最新桥梁技术成就和信息，掌握桥梁设计与施工方法。

二、教学内容及要求第一篇总论第1章：概述授课学时：1基本要求：1-1了解桥梁的作用2-2 了解桥梁的组成和分类2-3 了解桥梁建设的成就与发展重点：桥梁的组成、分类。

难点：无第2章：桥梁的整体规划设计授课学时：1基本要求：2-1了解桥梁设计的基本原则2-2掌握桥梁平、纵、横断面设计2-3了解桥梁设计与建设程序2-4熟悉桥梁设计方案的比选重点：桥梁平、纵、横断面设计难点：桥梁设计方案的比选第3章：桥梁上的作用授课学时：4基本要求：3-1熟悉永久作用3-2熟悉可变作用3-3熟悉偶然作用3-4 熟悉作用效应组合重点：新桥规有关汽车荷载的规定难点：可变作用的计算第4章桥面布置与构造授课学时：2基本要求：4-1了解桥面铺装4-2了解桥面排水4-3了解车行道、人行道、栏杆与护栏、灯柱重点：桥面铺装、桥面排水难点：无第二篇混凝土梁桥和刚架桥第1章：概述授课学时：1基本要求：1-1了解混凝土梁桥的特点1-2了解梁桥的主要类型重点：混凝土梁桥的特点难点：无第2章：混凝土梁桥构造与设计要点授课学时：2基本要求：2-1了解简支板桥的特点2-2了解装配式简支梁桥的特点2-3掌握混凝土梁桥构造重点：混凝土梁桥构造难点：无第3章：混凝土简支梁桥的计算授课学时：5基本要求：3-1 掌握桥面板计算3-2 掌握主梁内力计算3-3 掌握横隔梁内力计算3-4 掌握挠度、预拱度计算重点：桥面板计算、主梁内力计算难点：桥面板计算第4章：混凝土悬臂体系和连续体系梁桥的计算授课学时：4基本要求：4-1 掌握结构恒载内力计算4-2 掌握箱梁剪力滞效应计算的有效宽度法4-3 掌握活载内力计算4-4 掌握预应力效应计算的等效荷载法4-5 掌握混凝土徐变次内力计算的换算弹性模量法4-6 掌握混凝土收缩次内力计算4-7 掌握基础沉降次内力计算4-8 掌握温度次内力和自应力计算4-9 掌握悬臂施工时挠度和预拱度计算重点：混凝土收缩次内力计算、基础沉降次内力计算、温度次内力和自应力计算难点：箱梁剪力滞效应计算的有效宽度法、混凝土徐变次内力计算的换算弹性模量法第5章：刚架桥简介授课学时：2基本要求：5-1 了解门式刚架桥5-2 了解斜腿刚架桥5-3 了解无缝式连续刚架桥重点：门式刚架桥、斜腿刚架桥难点：无第6章：梁式桥的支座授课学时：2基本要求：6-1了解常用支座的类型和构造6-2 熟悉支座的布置6-3 掌握支座的计算重点：常用支座的类型和构造难点：支座的计算第7章：混凝土斜弯梁桥简介授课学时：2基本要求：7-1 了解斜梁桥7-2 了解弯梁桥重点：斜弯梁桥的构造难点：斜弯梁桥的计算第8章：混凝土梁桥的施工授课学时：1基本要求：8-1 了解就地现浇的钢筋混凝土简支梁桥施工8-2 了解预制钢筋混凝土及预应力混凝土简支梁桥施工8-3 了解悬臂体系和连续体系梁桥的施工重点：钢筋混凝土简支梁桥施工、预应力混凝土简支梁桥施工难点：悬臂体系和连续体系梁桥的施工第三篇混凝土拱桥第1章：概述授课学时：1基本要求：1-1 了解拱桥的主要特点1-2 掌握拱桥的组成及主要类型重点：拱桥的主要特点、拱桥的组成及主要类型难点：无第2章：拱桥的构造及设计授课学时：2基本要求：2-1 上承式拱桥的构造及设计2-2 中、下承式拱桥的构造及设计2-3 拱式组合体系桥的构造及设计重点：上承式拱桥的构造及设计难点：拱式组合体系桥的构造及设计第3章：拱桥的计算授课学时：4基本要求：3-1 掌握上承式拱桥的计算3-2 掌握中、下承式钢筋混凝土拱桥的计算3-3 了解其他类型拱桥的计算特点重点：上承式拱桥的计算难点：中、下承式钢筋混凝土拱桥的计算第4章：拱桥的施工授课学时：1基本要求：4-1 混凝土拱桥施工方法简介4-2 上承式拱桥的有支架施工4-3 上承式拱桥缆索吊装施工4-4 中、下承式拱桥的施工4-5 拱式组合体系桥的施工要点重点：混凝土拱桥施工方法简介难点：无第四篇混凝土斜拉桥第1章：总体布置授课学时：1基本要求：1-1 了解斜拉桥的特点1-2 熟悉孔跨布置1-3 熟悉索塔布置1-4 熟悉拉索布置1-5 熟悉主要结构体系重点：拉索布置难点：无第2章：斜拉桥的构造授课学时：1基本要求：2-1了解主梁的构造2-2了解索塔构造2-3 了解拉索构造重点：主梁的构造难点：无第3章：斜拉桥的计算授课学时：2基本要求：3-1 熟悉结构分析计算图式3-2 掌握斜拉索的垂度效应计算3-3 掌握索力的初拟和调整3-4 掌握温度和徐变次内力计算3-5掌握非线性问题的计算重点：斜拉索的垂度效应计算难点：非线性问题的计算第4章：斜拉桥的施工授课学时：1基本要求：4-1 了解主梁施工方法4-2 了解索塔施工要点4-3 了解拉索施工重点：主梁施工方法难点：无第五篇桥梁墩台第1章：桥梁墩台的设计和构造授课学时：1基本要求：1-1 了解桥梁墩台的作用、组成、分类1-2 了解梁桥墩台构造1-3 了解拱桥墩台构造重点：桥梁墩台的作用、组成、分类、构造难点：无第2章：桥梁墩台计算授课学时：2基本要求：2-1 了解墩台作用及其效应组合2-2 掌握重力式桥墩计算与验算2-3 掌握桩柱式桥墩计算2-4 掌握柔性排架墩计算2-5 掌握桥台计算重点：重力式桥墩计算与验算难点：柔性排架墩计算第六篇桥梁结构分析计算机方法第1章：绪论授课学时：1基本要求：1-1 了解有限单元法1-2 掌握两个问题的基本算法重点：有限单元法难点：有限单元法第2章：简支梁桥横向分布影响线通用计算授课学时：2基本要求：2-1 了解基本原理2-2 掌握基本原理2-3 掌握计算机方法2-4 掌握总框图和源程序重点：简支梁桥横向分布影响线通用计算基本原理难点：源程序第3章：桥梁结构分析的有限元法授课学时：2基本要求：3-1了解桥梁结构分析的杆系有限元法3-2了解桥梁结构分析的内容和特点3-3了解桥梁结构分析的建模方法重点：桥梁结构分析的杆系有限元法难点：桥梁结构分析的内容和特点三、学时分配课程总学时为48，其中理论学时48，实验学时0。

《桥的形状和结构》【教材简析】：《桥的形状和结构》是教科版小学科学六年级上册“形状与结构”单元的第7课。

教材安排了以下几个活动：1.观察比较各式各样的拱桥。

2.了解大跨度的钢索桥。

3.“观察研究我们家乡的桥”。

本课的活动设计意在带领学生了解多种多样的桥梁结构，加深和拓宽各种结构的知识，让学生深入地感受科学技术对社会进步的贡献，为下一课用纸造一座“桥”培养兴趣和开阔视野。

本课还隐含着这样的一条隐性的线索：桥梁形状与结构不断发展的背后蕴藏着人类针对“跨越江河、湖海、山涧……等障碍的主要建筑——桥梁”的不足而进行改进和创造的历史，桥梁的科学史在本课教学中是一个不容忽视的重要内容。

【学生分析】：学生通过生活中所见的桥，特别是江河上的桥，已经有一定的认识。

但这些认识只停留在桥的模样，部分同学能从材料上简单区分桥，少部分同学能区分桥的不同功能。

从结构上区分，是学生的难点，特别是拱桥的不同，学生更是没有留意过。

即使学生平时看到过，但也只是看到过，没有认识到这两种拱桥的不同。

而对于现代化的钢索桥更是没有唤起注意，这些感受只有在比较，体会了后才能获得。

【教学目标】科学概念桥梁有多种不同结构，有的桥梁把多种结构合为一体。

桥的形状和结构与它的功能是相适应的。

过程与方法提高观察、比较、描述和评价的能力。

情感、态度、价值观体会科学技术对社会进步的作用。

感受和欣赏桥梁的形状结构之美。

【重难点】理解作用在拱桥、拉索桥上的力所产生的效果。

【器材准备】为小组准备：长竹片、粗线。

为全班准备：木板或瓦楞纸板、绳子。

教师自己准备：各种桥梁的图片或影像资料。

【教学过程】一、展示桥的初印象，渗透桥的功能通过对学生的简单提问，展示学生对生活中的桥的初印象，引出桥的概念。

使学生体会到桥的存在重要性。

1、提问：你在生活中见到过桥，你觉得什么是桥？预设：（1）架在河流上的建筑。

（2）横跨在大江上的建筑。

（3）连接两岸的建筑。

2、师小结：桥一种帮助我们跨越江河、峡谷、道路和其他障碍的建筑。

桥梁的分类
、桥梁是如何分类的？
答：①桥梁按使用性质分为公路桥、公铁二用桥、人行桥、拖拉机桥、过水桥（渠道桥）②按跨径大小和多跨总长可分为小桥、中桥、大桥；
③按行车道位置可分上承式桥、中承式桥、下承式桥；④按承重构件受力情况可分为桥梁、板桥、刚构桥、吊桥、组合体系桥（系杆拱桥、斜拉桥）；⑤按使用年限可分为永久性桥、半永久性桥、临时性桥；⑥按使用年限可分为泄洪桥（高水位桥）、浅水桥（低水位桥）、开启桥、浮桥；⑦按材料性能可分为木桥、圬工桥、钢筋砼桥、预应力桥、钢桥。

02、什么叫拱桥arch bridge ？
答：以承受轴向压力为主的拱圈或拱肋作为主要承重构件的桥梁，拱结构由拱圈（拱肋）及其支座组成。

拱桥可用砖、石、混凝土等抗压性能良好的材料建造；大跨度拱桥则用钢筋混凝土或钢材建造，以承受发生的力矩。

按拱圈的静力体系分为无铰拱、双铰拱、三铰拱。

前二者为超静定结构，后者为静定结构。

无铰拱的拱圈两端固结于桥台，结构最为刚劲，变形小，比有铰拱经济，结构简单，施工方便，是普遍采用的形式，但修建无铰拱桥要求有坚实的地基基础。

双铰拱是在拱圈两端设置可转动的铰支承，结构虽不%考试大%如无铰拱刚劲，但可减弱桥台位移等因素的不利影响，在地基条件较差和不宜修建无铰拱的地方，可采用双铰拱桥。

三铰拱则是在双铰拱的拱顶再增设一铰，结构的刚度更差些，拱顶铰的构造和维护也较复杂，一般不宜作主拱圈。

拱桥按结构。

单位、分部、分项工程具体划分要求为了规范和统一各合同段的单位、分部、分项工程划分，保证建设单位、监理单位、施工单位按照划分好的单位、分部、分项工程进行管理，总监办根据《公路工程质量检验评定标准》，编写了“单位、分部、分项工程划分”的具体编制要求，具体要求如下：一、单位工程：1、路基工程：每10Km或每标段划分一个单位工程；2、路面工程：每10Km或每标段划分一个单位工程；3、桥梁工程：每座特大桥、大桥、中桥分别划分为一个单位工程；4、互通立交工程：每个互通立交工程划分为一个单位工程；5、隧道工程：特长隧道可按左右线划分为二个单位工程，每座长隧道划分一个单位工程，一个合同段内多个中、短隧道可合并为一个单位工程；6、环保工程：每个标段划分一个单位工程；7、交通安全设施：每20公里或每标段划分为一个单位工程；8、房建工程：每个标段划分一个单位工程。

二、分部工程：1、路基工程：1）1-3Km路段路基土石方工程、排水工程、砌筑防护工程均划分为一个分部工程；分离式路基按左右幅各分为一个分部工程。

但在划分时应结合桥隧分布情况、土石方自然段进行合理划分，尽可能以桥梁、隧道、互通立交起止桩号为界；排水工程、防护工程的分部工程划分长度，尽可能与路基土石方分部工程划分的长度相一致；2）小桥及符合小桥标准的通道、人行天桥、渡槽每座划分为一个分部工程；3）当平均墙高达到或超过6m，且墙身面积不小于1200m2时，为大型挡土墙，每处可划为一个分部工程，悬臂式和扶壁挡土墙，桩板式、锚杆、锚碇板和加筋挡土墙每处可划为一个分部工程；4）1-3公里路段内的涵洞（通道）工程可划为一个分部工程，每道涵洞（通道）划分为一个子分部工程。

2、路面工程：1-3公里路段路面划分为一个分部工程，分离式路面按左右幅各分为一个分部工程。

3、桥梁工程：每座桥基础及下部构造，上部构造预制和安装，上部构造现场浇注，总体、桥面系和附属工程，防护工程，引道工程划分为一个分部工程，每个墩台划分为一个子分部工程；斜拉桥、挂篮悬浇桥每墩、台划分为一个分部工程。

桥梁工程答辩题答案完成File modification on June 16, 2021 at 16:25 pm桥梁工程答辩题第一篇总论一桥梁的组成和分类1．桥梁由哪几部分组成桥跨结构,桥墩台,支座,附属结构;2．什么叫桥梁的上部结构和下部结构它们的作用分别是什么桥跨结构又称附属结构,是在线路中断时跨越障碍的主要承重结构;桥墩台又称下部结构,是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物;3．对于不同的桥型,计算跨径都是如何计算的梁式桥,为桥跨结构相邻及两个支座中心之间的距离;拱桥是相邻拱脚截面形心点之间的水平距离;4．什么叫桥梁的容许建筑高度当容许建筑高度严格受限时,桥梁设计如何去满足它的要求公路铁路定线中所确定的桥面或轨顶搞成,对通航净空顶部高程之差,称为容许建筑高度;当建筑高度严格受限时,应调节桥面标高已满足桥下通航或者通车的要求;5．请阐述梁桥、拱桥、刚架桥、斜拉桥和吊桥的主要受力特点;竖向荷载作用下,梁桥受弯矩为主;拱桥受压为主;刚架桥梁部主要受弯,柱脚处又具备水平反力,受力状态介于梁桥和拱桥之间;斜拉桥累死多点弹性连续梁,吊桥主要是缆索承受拉力,同时支座存在水平力;二桥梁的总体规划设计6．桥梁设计应满足哪些基本要求并简要叙述各项要求的基本内容;使用上的要求,经济上的要求,结构尺寸和构造上的要求,施工上的要求,美观上的要求;7．对于跨河桥梁,如何确定桥梁的总跨径和进行分孔对于通航河流,分孔时首先考虑桥下通航的要求;对于变迁性河流,需要多设几个通航孔;平原地区宽阔河流,通常在中部设计大跨径通航空,在两旁浅滩部分按经济跨径进行分孔;山区深谷,水深流急的河流或者水库上,应减少中间桥墩,加大跨径,条件允许的话,采用特大跨径单孔跨越;8．桥梁各种标高的确定应考虑哪些因素桥下流水净空,桥下安全通航,桥跨结构底缘的高程应高出规定的车辆净空高度;9．确定桥面总宽时应考虑哪些因素试述各级公路桥面行车道净宽标准;取决于行车和行人的交通需要,与设计速度有关;设计速度80公里每小时时,车道宽3.75米;设计速度60-20公里每小时时,车道宽-3.50米;10．试述桥梁设计的程序和每一设计阶段的主要内容;预可和工可研究阶段初步设计技术设计施工图设计11．简述施工图设计的主要内容;根据前面所批准核定的修建原则,技术方案,技术决定和总投资额等加以具体化;,对桥梁各部分构件进行详细的结构计算,绘制出施工详图,提供给施工单位,或进行施工招标,再由施工单位编制详细的施工组织设计和工程预算;12．请简述桥梁设计方案比选的过程,成果应包含的主要内容;拟定桥梁图式,编制方案,技术经济比较和最优方案的选定;成果包含方案比较图以及方案比较说明书;13．桥位平面图上应反映哪些内容桥梁总体布置图应反映哪些内容桥位平面图应能反映桥梁平面上的具体位置;总体布置图应能反映桥梁的立面尺寸,包含标高,分孔,全长,类型等;14．为什么大中跨桥梁的两端要设置桥头引道为了与周围道路衔接以及满足道路纵坡要求;三桥梁设计作用15．试分别列出永久作用、可变作用和偶然作用的主要内容;永久作用有结构自重,桥面铺装及附属设备的重量,作用于结构上的土重及土侧压力、基础变位作用、水浮力、长期作用于结构上的人工预施力以及混凝土收缩和徐变作用;可变作用有汽车荷载和冲击力,制动力,离心力,支座摩阻力,温度作用,风荷载,流水压力和冰压力;偶然荷载有地震力作用和船舶或漂流物的撞击作用;16．为什么车道很多或桥梁很长时,汽车荷载效应可予以折减车道大于2时,按概率极限状态设计方法,全部满载车辆的频率低,所以汽车荷载效应予以横向折减,桥梁计算跨径大于150米时,同理应进行纵向折减;方法是将汽车荷载效应乘以相应的横向折减系数和纵向折减系数;17．什么叫汽车荷载冲击力,它是如何计算的汽车运行时振动对桥梁的作用;按桥规规定计算;钢桥、钢筋混凝土及预应力混凝土桥、圬工拱桥等上部构造和钢支座、板式橡胶支座、盆式橡胶支座及钢筋混凝土柱式墩台,应计算汽车的冲击作用；填料厚度包括路面厚度等于或大于0.5米的拱桥、涵洞以及重力式墩台不计冲击力；支座的冲击力,按相应的桥梁取用；汽车荷载的冲击力标准值为汽车荷载标准值乘以冲击系数;四桥面布置与构造18．桥面构造包括哪些部分桥面构造包括桥面铺装/防水和排水设备/伸缩缝/人行道或安全带/缘石/栏杆/灯柱等构造;19．桥梁铺装的功能是什么有哪些类型桥面铺装钢筋网应满足什么要求功能是保护属于主梁整体部分的行车道板不受车辆轮胎的直接磨耗,防止主梁遭受雨水的侵蚀,并能对车辆轮重的集中荷载起一定的分布作用;类型有：普通水泥混凝土或沥青混凝土铺装,防水混凝土铺装,具有贴式或涂料防水层的水泥混凝土或沥青混凝土铺装;当桥面铺装采用混凝土以及贴式或涂式防水层时,为了加强铺装层的强度以免混凝土开裂,需要在混凝土铺装层内或保护层内设置一层直径不小于8毫米的钢筋网,网格尺寸不大于100毫米;20．桥面防水层的设置原则是什么防水要求高时用柔性贴式防水层;21．提高桥面铺装抗裂性的措施有哪些在混凝土铺装层内或保护层内设置一层直径不小于8毫米的钢筋网,网格尺寸不大于100毫米;22．桥梁设计时如何解决桥面排水问题纵坡,泄水孔道,流水槽;23．桥面泄水管和排水管设置的原则各是什么纵坡大于2%而桥长小于50米时,桥上不比设置专门的泄水孔道,为防止雨水冲刷引道路基,应在桥头引道两侧设置流水槽;纵坡大于2%而桥长超过50米时,桥上每隔12-15米设置一个泄水管,纵坡小于2%,每隔6-8米设置一个泄水管;24．桥面横坡的设置方式有哪些各自优缺点如何结构找坡和桥面铺装找坡;结构找坡适合较宽的桥梁,但会使主梁的构造和施工稍趋复杂;不等厚铺装找坡方便施工,适合装配式肋梁桥/25．桥面伸缩装置的作用和工作原理是什么作用是保证桥跨结构在气温变化,活载作用,混凝土收缩和徐变等影响下按静力图式自由变形,且要使车辆在设缝处能平顺的通过和防止雨水//垃圾等渗入阻塞;工作原理应举例进行;26．人行道宽度的确定受哪些因素的影响按实际需要而定;行人稀少时可不设,位于城镇和近郊的桥梁应设置;第二篇钢筋混凝土和预应力混凝土梁桥一梁桥概述27．整体式梁桥和装配式梁桥的施工方法整体式梁桥：有支架浇筑施工;装配式梁桥：顶推法;28．梁桥按承重结构横截面形式分为哪几种类型分析其每一类型的优缺点及其适用性板式,肋板式,箱型;二混凝土简支梁桥构造和设计29．整体式简支梁桥的受力、配筋特点是什么30．装配式板桥横向连接方式有哪些简述各自优缺点;企口式混凝土铰连接,需要时间,能较好的保证传递横向剪力使各块板共同受力钢板连接,快速;受力不如以上;31．什么叫斜交桥简支斜交桥的主要受力特点及配筋特点是什么桥轴线与支承线的垂线呈某一夹角32．简支梁桥的上部构造由哪些部分构成各有什么作用主梁,横隔梁,行车道板,支座;33．简述装配式梁桥设计中块件划分应遵循的原则;1根据建桥现场实际可能的预制/运输和起重条件,确定拼装单元的最大尺寸和质量2快件的划分应满足受力要求,拼装接头应尽量设置在内力较小处3拼装接头的数量要少,接头形式要牢固可靠,施工要方便4构件要便于预制/运输和安装5构件的形状与尺寸应力求标准化,增强互换性,构件的种类应尽量减少;34．装配式梁桥横向连接有哪些方式钢板接头,螺栓接头,扣环接头;三混凝土简支梁桥的计算35．上承式简支梁桥的上部结构主要设计计算哪几个部分主梁,横隔梁,行车道板,支座;36．为什么主梁内力计算时要考虑荷载横向分布的作用由于结构的横向刚性必然会使所有主梁都以不同程度参与工作;37．计算装配式钢筋混凝士简支梁桥的荷载横向分布系数的方法有杠杆原理法,偏心压力法,铰接板法,刚接梁法,比拟正交异性板法;38．杠杆法计算荷载横向分布系数的基本假定是什么忽略主梁之间横向结构的联系作用,即假设桥面板在主梁上断开,而当作沿横向支承在主梁上的简支梁或悬臂梁来考虑;39．偏心压力法计算荷载横向分布系数的基本假定是什么横梁刚度无穷大;40．杠杆法和偏心压力法的适用范围各是什么修正偏心压力法主要修正用哪些项目杠杆法适用于计算荷载位于支座截面的荷载横向分布系数,偏压法适用于计算荷载位于跨中截面的荷载横向分布系数;修正偏心压力法是考虑了主梁的抗扭刚度;41．荷载横向分布系数沿梁跨是如何分布的对于无中间横隔梁或仅有一根中横隔梁的情况,跨中部分采用不变的mc,离支点1/4处起至支点的区段内mx呈直线过渡,对于多根内横隔梁的情况,mc从第一根内横隔梁起向mo直线形过渡;42．偏心压力法计算横隔梁内力的基本假定哪个截面受力最大将桥梁的中横隔梁近似的视作竖向支承在多根弹性支承连续梁;通常横隔梁的弯矩在靠近桥中线的截面较大,剪力则在靠近桥两侧边缘处的截面较大;43．主梁内力计算的步骤是什么横载内力计算,活载内力计算,内力组合;44．横隔梁内力计算的步骤是什么活载内力计算,内力组合;45．T形梁行车道板结构形式有哪几种各按什么力学模式计算单向板,悬臂板,铰接悬臂板;46．如何确定行车道板中板的有效分布宽度按公路钢筋混凝土及预应力混凝土桥涵设计规范计算;47．什么叫预拱度为了消除恒载和经常作用活载之长期效应所产生的挠度,通常需要在桥梁施工时设置预拱度指跨中的反向挠度;四混凝土连续梁桥的计算五梁式桥支座48．桥梁支座的功能是什么1传递上部结构的支承反力,包括恒载和活载引起的竖向力和水平力2保证结构在活载/温度变化/混凝土收缩和徐变等因素作用下的自由变形,以使上下部结构的实际受力情况符合结构的静力图式;49．桥梁支座的基本的布置原则是什么以有利于墩台传递纵向水平力为远;50．按支座变形可能性分类,桥梁支座一般可分为哪两种如何区别固定支座和活动支座;活动支座只传递竖向压力,固定支座又传递竖向压力也传递水平力;51．板式橡胶支座的活动机理是什么利用橡胶的不均匀弹性压缩实现转角,利用其剪切变形实现水平位移;第三篇拱桥一拱桥概述52．拱桥与梁桥的主要区别是什么拱桥主要以受压为主;53．拱桥的优缺点是什么缺点：自重大,下部结构工程量大,地质条件要求高,施工工序较多,建桥时间也较长,辅助设备和劳动力用量多等等;优点：利于就地取材,节省钢材水泥,构造简单,技术容易掌握,承载能力潜力大,耐久性好,养护费用少;54．拱桥的分类方式有哪些按建桥材料分按结构体系分按拱轴线形式分按拱圈截面形式等等55．试述拱桥静力体系分为哪几种类型解释其每一类型的特性;三铰拱,两铰拱,无铰拱;56．拱桥的主要组成及各部分的名称桥跨结构和下部结构;第五篇桥梁墩台一墩台的构造与设计57．说明重力式桥墩台和轻型桥墩台的特点及适用范围;重力墩主要靠自身重力平衡外力保证桥墩稳定;适合于作用较大/地基良好的大中型桥梁,或流冰漂浮物较多的河流中;轻型墩可减轻自重,降低实体墩对地基的承压能力要求;适合与地基情况不良时;58．梁桥桥墩有哪几种类型桥台有哪几种类型重力式墩,桩式墩,薄壁墩,排架墩;重力式桥台,埋置式桥台,轻型桥台;59．什么叫U型桥台指的是前墙和两侧翼墙连成一体,在平面上呈U字形的桥台;二桥墩的计算60．梁桥重力墩要验算哪些内容墩身截面强度和偏心距验算,墩顶水平位移的验算;。

桥梁分类及特点第一章桥梁的组成和分类桥梁的定义：道路路线遇到江河湖泊、山谷深沟以及其他线路等障碍时，为了保持道路的连续性，充分发挥其正常的运输能力，就需要建造专门的人工构造物----桥梁桥梁一方面要保证桥上的交通运行，通常也要保证桥下水流的宣泄、船只的通航或车辆的通行。

1、桥梁的基本组成部分桥跨结构---在线路中断是跨越障碍的主要承载结构，也叫上部结构桥墩和桥台----是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物，也叫下部结构设置在桥两端的叫桥台，除了上述作用外，还与路堤相衔接，以抵御垆邸土压力，防止路堤填土的滑坡和塌落桥墩和桥台中使全部荷载传至地基的底部奠基部分，通常称为基础支座---在桥跨结构和桥墩或桥台的支承处所设置的传力装置，它不仅要传递很大的荷载，并且还要保证桥跨结构能产生一定的变位锥形护坡---在路堤与桥台衔接处，以保证迎水部分路堤边坡的稳定低水位、高水位、设计洪水位净跨径----对于梁式桥是设计洪水位上相邻两个桥墩（或桥台）之间的净距，用表示：对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离总跨径----多孔桥梁中各孔净跨径之和计算跨径-----对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是俩相邻拱脚截面形心点之间的水平距离，即拱轴线两端点之间的水平距离拱轴线----拱圈各截面形心点的连线称为拱轴线桥梁全长----简称桥长，是桥梁两端两个侨台的侧墙或八字墙后端点之间的距离桥梁高度-----简称桥高，是指桥面与低水位之间的高差,或为桥面与桥下线路路面之间的距离。

桥下净空高度---- 是设计洪水位或计算通航水位之桥跨结构最下缘之间的距离建筑高度------桥上行车路面标高至桥跨结构最下缘之间的距离容许建筑高度-----公路或铁路定线中所确定的桥面或轨顶标高，对通航净空顶部标高之差净矢高-----从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离计算矢高-----从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离矢跨比------计算矢高与计算跨径之比，也称拱矢度，它是反映拱桥受力特性的一个重要指标涵洞-----是用来宣泄堤下水流的构造物，通常在建造涵洞时路堤不中断。

三、一般桥梁工程1、桥梁工程单位工程的划分,上下行线无法分开的以每座为一个单位工程,上下行线可以分开的分左右幅设两个单位工程。

2、桥梁工程的分部及分项工程按《公路工程质量检验评定标准》JTG F80/1—2004附录A规定分类和以下要求进行划分。

（1）、桥梁工程的基础及下部构造以每墩台为单元作为一个分部工程；桥梁工程的上部工程分别按梁板、桥面系和附属工程划分为分部工程。

（2）、基础及下部构造的分项工程划分a、明挖的墩台基础工程,以每一个墩台的基础工程作为一个分项工程。

b、有桩基工程的墩台基础工程, 以每一个墩台分桩基和承台(如有)分别划分为分项工程。

（3）、下部工程每个墩台分墩身、台身、系梁(如有) 、盖梁(含支座垫石、挡块)、台帽(含支座垫石、挡块、耳背墙)为单元分别划分为分项工程。

（4）、上部构造的预制和安装(含支座、绞缝、湿接缝、干接缝、现浇横隔板)以每跨为单元组成一个分项工程。

对于先简支后连续结构中的现浇端横梁、墩横梁第一个墩横梁归入第一跨,以此类推,以每跨作为一个评定单元并入该跨分项工程内。

（5）、上部连续梁结构现浇工程,以每一联作为一个分项工程。

（6）、桥面系分桥面铺装(含钢筋加工及安装、钢筋网、钢板网、负弯矩张拉)、防水层、伸缩缝、钢筋混凝土护栏或栏杆、搭板等分别设立分项工程。

（7）、桥梁附属工程分护坡、护岸、排水等为单元分别设立分项工程。

四、特殊桥梁工程1、斜拉桥和悬索桥,单位、分部、分项工程的划分严格按《公路工程质量检验评定标准》JTG F80/1—2004附录A 规定分类划分。

2、连续刚构桥（1）单位、分部工程的划分参照一般桥梁工程的方法进行。

（2）分项工程的划分a、主跨和边跨的基础及下部工程参照一般桥梁工程的方法划分。

b、0号节段及对称节段的浇筑，以节段为单元,作为分项工程（含钢筋安装）。

边跨的墩顶浇筑及现浇段也分别划分为分项工程（含钢筋安装）。

c、预应力施工按每T构分纵、横、竖向设立三个分项工程。
