自耦降压启动工作原理
自耦降压启动工作原理:
自耦降压启动 (autotransformer starting) 是一种用于启动电动机
的方法,主要用于大型起动电流的电动机。
其工作原理如下:
1. 起动时,电动机的转子静止,电动机输入端的电压为线电压。
2. 自耦降压启动装置将输入端的电压通过自耦变压器降低到较低的电压,使得电动机的起始转矩降低。
3. 在启动过程中,自耦变压器的绕组连接转换,将电动机逐渐连接到额定电压的电源上。
4. 一旦电动机达到额定速度,自耦降压启动装置将自动从电路中分离,电动机将直接供电。
自耦降压启动器的主要优点是可以显著减小电动机起动时的电流冲击,减少对电网的影响,提高电动机的起动效率。
同时,由于自耦变压器的存在,启动过程中对电网的电压波动也会减少,减小对其他电气设备的影响。
需要注意的是,自耦降压启动器只是启动电动机的一种方法,其工作原理中并没有涉及具体的控制回路或保护机制。
在实际应用中,还需要根据具体情况设计相应的控制和保护电路,以确保电动机的安全运行。

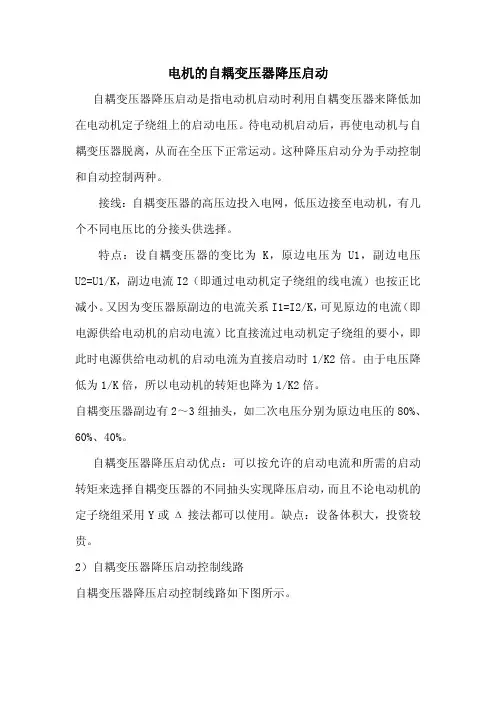

电机的自耦变压器降压启动
自耦变压器降压启动是指电动机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。
待电动机启动后,再使电动机与自耦变压器脱离,从而在全压下正常运动。
这种降压启动分为手动控制和自动控制两种。
接线:自耦变压器的高压边投入电网,低压边接至电动机,有几个不同电压比的分接头供选择。
特点:设自耦变压器的变比为K,原边电压为U1,副边电压U2=U1/K,副边电流I2(即通过电动机定子绕组的线电流)也按正比减小。
又因为变压器原副边的电流关系I1=I2/K,可见原边的电流(即电源供给电动机的启动电流)比直接流过电动机定子绕组的要小,即此时电源供给电动机的启动电流为直接启动时1/K2倍。
由于电压降低为1/K倍,所以电动机的转矩也降为1/K2倍。
自耦变压器副边有2~3组抽头,如二次电压分别为原边电压的80%、60%、40%。
自耦变压器降压启动优点:可以按允许的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动,而且不论电动机的定子绕组采用Y或Δ接法都可以使用。
缺点:设备体积大,投资较贵。
2)自耦变压器降压启动控制线路
自耦变压器降压启动控制线路如下图所示。
定子串自耦变压器降压启动控制线路线路工作原理分析:
(a) 自耦变压器降压启动控制工作原理示意图。
自耦降压启动工作原理
自耦降压启动工作原理主要通过自耦变压器来实现。
自耦变压器是一种具有两个或多个匝数的共用绕组的变压器。
在自耦降压启动电路中,变压器的一端作为输入端,接受电源的输入电压。
该输入端同时也是输出端的一部分。
通过控制自耦变压器的接线方式,可以实现对输出电压的调节。
具体工作原理如下:
1. 初始状态下,自耦变压器的输入绕组和输出绕组都是接在输入电源上,将相同的电压施加到两个绕组上。
2. 当电源接通后,自耦变压器的输入绕组和输出绕组都受到输入电压的影响,产生磁场。
3. 随着时间的流逝,输入绕组上的电流逐渐增加,而输出绕组上的电流则逐渐减小。
这是因为自耦变压器的共用绕组使得电流可以通过变压器的两个绕组之间相互转换。
4. 当输出绕组上的电流减小到一定程度时,变压器的输入绕组上的电流会达到一定值,从而产生足够的磁场。
5. 这时候,自耦变压器的输入绕组上的电流突然减小,导致磁场瞬间消失。
这种突变的磁场会产生一个电压冲击波,并将其传递到输出绕组上。
6. 由于输出绕组的电压突然增加,会带动输出端电路中的负载和启动电容器,在此过程中加速负载的充电过程。
7. 当负载充电完成并稳定后,输出电压达到设定值,启动电路中的开关会关闭,输入绕组和输出绕组被完全隔离。
通过以上工作原理,自耦降压启动电路能够实现对电源输出电压的调节和控制。
它具有启动电流大、启动时间短、成本低等优点,适用于需要启动大功率负载的场合。
