第一章节能灯知识一、节能灯结构主要是由“上部灯头结构”以及“底部灯管结构”组成；在该结合结构的内部包设一节能电子镇流器组成；其特征是在上结合结构部与节能电子镇流器的空间下方，增设一隔板结构；而在下结合结构部设一增长区段空腔结构；并在该段增长空腔结构外壁周围，环设多数个通孔，用于多元隔热、分流、散热、确保节能灯正常使用寿命。

二、节能灯外形规格分析节能灯因灯管外形不同，分为U型管、螺旋管和直管型三种。

1、U型管节能灯：管形有：2U、3U、4U、5U、6U、8U等多种，功率从3W－240W等多种规格。

2U、3U节能灯，管径9mm----14mm。

功率一般从3w―36w。

主要用于民用和一般商业环境照明。

在使用方式上，用来直接替代白炽灯。

4U、5U、6U、8U节能灯，管径12mm----21mm。

功率一般从45w――240w。

主要用于工业、商业环境照明。

在使用方式上，用来直接替代：高压汞灯、高压钠灯、T8直管型日光灯。

2、螺旋管节能灯：螺旋灯管直径，分Φ9、Φ12、Φ14.5、Φ17等。

螺旋环圈（用T表示）数有：2T、2.5T、3T、3.5T、4T、4.5T、5T等多种，功率从3W －240W等多种规格。

3、支架节能灯：T4、T5直管型节能灯：T5、T4直管型节能灯。

功率分为：8W、14w、21W、28W。

广泛应用于民用、工业、商业环境照明。

可用来直接替代T8直管型日光灯。

三、按材料划分节能灯分三部分组成：毛管塑料件及电子元件灯头1、毛管：分类U型、全螺、半螺U型：2U3U4U5U6U7U8U9U10U全螺：2.5T、3T4T螺旋灯的圈数用“T”表示。

半螺：2.5T、3T4T螺旋灯的圈数用“T”表示。

2、塑料件：按材料分有：PP、PC、PBTPP料非常软，多用于低挡产品。

PC料属于高档品表面光。

PBT料属于高档阻燃材料，表面有光面和磨砂亚光。

3、灯头分三种材料有铜灯头、铁灯头、铝灯头、镀镍灯头（镀镍灯头是高档产品）颜色：:绿色、白色、黑色。

led灯的工作原理与结构LED灯是一种高效、节能、环保的光源，被广泛应用于照明、显示等领域。

它的工作原理基于半导体材料的特性，结构包括发光芯片、封装材料和电路控制器。

一、工作原理LED（Light Emitting Diode）即发光二极管，是一种将电能直接转化为光能的器件。

它的工作原理基于半导体材料的特性，当有电流通过时，会激发半导体中的载流子（电子和空穴）复合放出能量，从而产生光。

LED芯片是LED灯中最核心的部分，它由P型半导体和N型半导体组成。

两种半导体之间形成PN结，在正向偏置电压下，电子从N区注入P区与空穴复合放出能量，产生光；在反向偏置下，则无法通过PN 结。

二、结构组成1. 发光芯片发光芯片是LED灯中最核心的部分，其材料主要有GaAsP、GaP、GaAs等。

不同材料具有不同的波长和颜色特性。

2. 封装材料封装材料主要用于保护发光芯片，防止外界环境的影响。

常用的封装材料有环氧树脂、硅胶等。

3. 电路控制器电路控制器主要用于控制LED灯的亮度、颜色等参数。

常见的控制方式有PWM（脉宽调制）、DMX512等。

三、优势与应用1. 高效节能：相比传统光源，LED灯具有更高的能量利用率和更低的能量消耗。

2. 环保健康：LED灯不含汞、铅等有害物质，对环境和人体健康无害。

3. 长寿命：LED灯寿命长达数万小时，几乎不需要维护更换。

4. 广泛应用：LED灯广泛应用于照明、显示、信号指示等领域，如室内照明、路灯、汽车灯具、显示屏等。

总之，LED灯作为一种高效节能、环保健康的光源，将在未来得到更广泛的应用和发展。

LED灯具的结构基础知识一、LED灯珠LED灯珠是LED灯具最重要的组成部分，也是发出光线的源头。

它由氮化镓和其它化合物构成，具有半导体的性质，电流通过时，电子受到激发跃迁，产生出光。

不同的化合物和掺杂元素会产生不同的颜色。

LED灯珠的质量和工艺是影响灯具品质的重要因素。

二、散热器由于LED的工作原理和高发光效率，会产生大量的热量。

如果不能及时散热，会加速LED的老化，缩短寿命。

散热器的材质通常是铝合金或铜，具有良好的导热性能，通过传导和对流的方式将热量散发出去。

三、PCB电路板PCB电路板是LED灯具的灯珠支撑和导电的基础，通常由玻璃纤维增强的环氧树脂制成。

在PCB上有阻线、导线、焊锡垫、引脚等元件，通过这些元件把电源引进LED灯珠。

四、电源电源是LED灯具的核心部分之一，它将交流电转化为直流电，并为LED提供稳定的工作电流。

常见的电源有集成电源和外置电源两种，集成电源通常直接集成在灯具内部，而外置电源则需要连接到灯具外部。

五、透镜透镜主要用于控制和调节LED灯光的发散角度和光照强度。

常见的透镜材质有玻璃、塑料和聚碳酸酯等，透镜的形状和结构不同，可以实现不同的光束控制效果。

六、灯具外壳灯具外壳通常是由铝合金、塑料等材质制成，它起到保护灯具内部元件的作用。

外壳的设计和结构可以影响灯具的散热性能、防水性能以及外观效果。

七、驱动电路驱动电路是将电源的交流电转化为恰当的直流电供给LED灯珠的电路。

它具有调节电压、电流、功率因数等功能，以保证LED灯具的正常工作。

总结：LED灯具的结构基础知识包括LED灯珠、散热器、PCB电路板、电源、透镜、灯具外壳和驱动电路等组成部分。

了解这些结构基础知识有助于我们更好地理解LED灯具的工作原理和使用方法，选择适合的LED灯具产品。

同时，这些结构部件的设计和制造质量也决定了灯具的品质和寿命。

led结构及原理LED（Light Emitting Diode）是一种使用半导体材料发光的电子元件。

它具有高亮度、长寿命和低能耗等特点，在照明、显示和通信等领域广泛应用。

本文将重点介绍LED的结构及其工作原理。

一、LED的结构LED的结构由多种材料组成，包括导电材料、半导体材料和绝缘材料。

基本的LED结构如下：1. n型半导体层：它由杂质掺杂的硅、锗或其他半导体材料构成。

这一层的特点是多余的自由电子，即负电荷。

2. p型半导体层：它由另一种杂质掺杂的半导体材料构成，这一层的特点是多余的空穴，即正电荷。

3. P-N结：n型和p型半导体层之间形成p-n结，形成了一个电子流的截止点。

这个结构叫做二极管。

4. 金属引线：用于连接LED与电路。

二、LED的工作原理LED的工作原理基于半导体材料的特性，涉及到电子能级和载流子的形成。

1. 能带结构：在半导体中，存在价带和导带。

价带是电子可能处于的最高能级，导带是电子可能处于的较低能级。

两者之间的带隙是禁带。

2. 载流子形成：当外加电压施加在LED上时，电子从n型半导体向p型半导体流动，形成自由电子。

同时，在p型半导体层中，空穴也开始移动。

3. 电子复合：当电子和空穴在P-N结相遇时，发生电子复合。

这个过程中，电子释放出能量，以光的形式辐射出去。

这就是LED发光的原理。

三、LED的优势LED作为一种光源具有多个优势：1. 高亮度：LED具有高亮度和高对比度，使其成为照明和显示领域的理想选择。

2. 长寿命：LED寿命长，通常可达到数万小时以上。

相对于传统的白炽灯泡和荧光灯管，LED更加耐用。

3. 低能耗：LED能够转换电能为光能的效率较高，相比传统光源节能可达80%以上。

4. 超快开启时间：LED开启时间非常短，无需预热即可瞬间点亮。

5. 环保：LED不含有汞等有害物质，对环境友好。

四、LED的应用领域由于其特点，LED在多个领域有着广泛的应用，包括但不限于：1. 照明领域：LED被广泛应用于室内照明、道路照明、汽车照明等。

LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，其工作原理基于LED（Light Emitting Diode）发光二极管的特性。

本文将详细介绍LED节能灯的工作原理，并提供相应的原理图。

一、LED节能灯的工作原理1. LED发光原理LED是一种半导体器件，通过电流通过时，电子和空穴在半导体材料中复合，释放出能量并发出光。

这种发光过程称为电致发光，其主要原理是电子在半导体材料的能带结构中跃迁所致。

2. LED节能灯的结构LED节能灯主要由LED芯片、散热器、驱动电路和外壳组成。

LED芯片是整个灯具的核心部件，散热器用于散热，驱动电路提供合适的电流和电压，外壳起到保护作用。

3. LED节能灯的工作原理LED节能灯的工作原理是将交流电转换为直流电，然后通过驱动电路将电流和电压调整到适合LED芯片的工作范围。

LED芯片发出的光经过透镜或反射板的聚光和扩散，形成均匀的照明效果。

二、LED节能灯的原理图下面是LED节能灯的简化原理图，用于说明其工作原理：[原理图]1. 交流电源：提供电力供应，通常为220V交流电。

2. 整流电路：将交流电转换为直流电，通过整流二极管进行整流。

3. 滤波电路：对直流电进行滤波，去除电流中的波动。

4. 驱动电路：通过驱动芯片控制LED芯片的电流和电压。

5. LED芯片：发光二极管，将电能转化为光能。

6. 散热器：散热器用于散热，保证LED芯片的正常工作温度。

7. 透镜或反射板：通过聚光和扩散，形成均匀的照明效果。

三、LED节能灯的优势1. 高效节能：LED节能灯相比传统灯具，能耗更低，能效更高，能够节省大量电能。

2. 长寿命：LED节能灯寿命长，可达到数万小时，相比传统灯具寿命更长。

3. 环保健康：LED节能灯不含有汞等有害物质，不会产生紫外线和红外线辐射，对环境和人体健康无害。

4. 快速启动：LED节能灯启动时间短，无需预热，即刻达到最大亮度。

5. 色彩丰富：LED节能灯可实现多种颜色的光照，可根据需要进行调节。

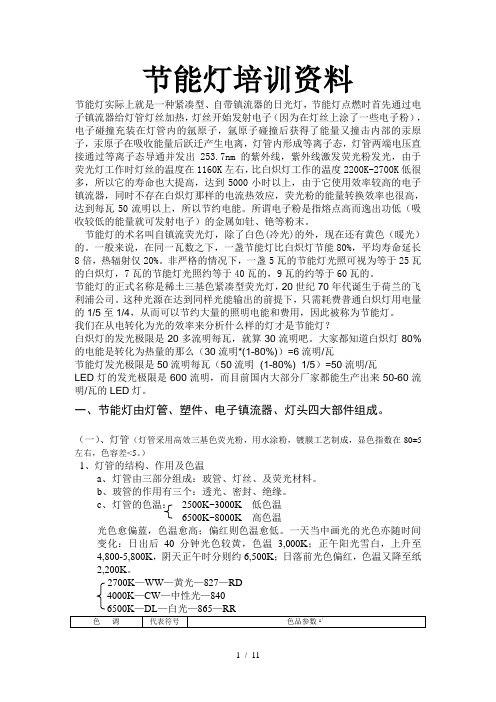

节能灯培训资料节能灯实际上就是一种紧凑型、自带镇流器的日光灯，节能灯点燃时首先通过电子镇流器给灯管灯丝加热，灯丝开始发射电子（因为在灯丝上涂了一些电子粉），电子碰撞充装在灯管内的氩原子，氩原子碰撞后获得了能量又撞击内部的汞原子，汞原子在吸收能量后跃迁产生电离，灯管内形成等离子态，灯管两端电压直接通过等离子态导通并发出253.7nm 的紫外线，紫外线激发荧光粉发光，由于荧光灯工作时灯丝的温度在1160K左右，比白炽灯工作的温度2200K-2700K低很多，所以它的寿命也大提高，达到5000小时以上，由于它使用效率较高的电子镇流器，同时不存在白炽灯那样的电流热效应，荧光粉的能量转换效率也很高，达到每瓦50流明以上，所以节约电能。

所谓电子粉是指熔点高而逸出功低（吸收较低的能量就可发射电子）的金属如钍、铯等粉末。

节能灯的术名叫自镇流荧光灯，除了白色(冷光)的外，现在还有黄色（暖光）的。

一般来说，在同一瓦数之下，一盏节能灯比白炽灯节能80%，平均寿命延长8倍，热辐射仅20%。

非严格的情况下，一盏5瓦的节能灯光照可视为等于25瓦的白炽灯，7瓦的节能灯光照约等于40瓦的，9瓦的约等于60瓦的。

节能灯的正式名称是稀土三基色紧凑型荧光灯，20世纪70年代诞生于荷兰的飞利浦公司。

这种光源在达到同样光能输出的前提下，只需耗费普通白炽灯用电量的1/5至1/4，从而可以节约大量的照明电能和费用，因此被称为节能灯。

我们在从电转化为光的效率来分析什么样的灯才是节能灯？白炽灯的发光极限是20多流明每瓦，就算30流明吧。

大家都知道白炽灯80%的电能是转化为热量的那么（30流明*(1-80%)）=6流明/瓦节能灯发光极限是50流明每瓦（50流明×(1-80%)÷1/5）=50流明/瓦LED灯的发光极限是600流明，而目前国内大部分厂家都能生产出来50-60流明/瓦的LED灯。

一、节能灯由灯管、塑件、电子镇流器、灯头四大部件组成。

电灯泡的结构
电灯泡的结构主要包括以下三个部分：
1. 灯丝：由钨制成，呈盘绕的细线状，封装在球形玻璃支架中，并与连接到灯座的铜线和引线相连。

2. 玻璃灯泡：灯泡的主体部分，内部封装有灯丝和电线，并充满了惰性气体（通常是氩气），以防止灯丝与空气接触而燃烧。

此外，玻璃灯泡的材质是特殊的薄玻璃，可以阻止空气接触灯丝以防止其燃烧。

3. 底座：用于固定灯泡的部分，由金属制成，其上包含两个用于连接电力的金属触点，以及两个用于与灯座连接的螺丝。

此外，还有一些辅助结构，如灯罩等，但以上三部分是最基本和最重要的。

LED节能灯的工作原理及原理图引言概述：LED节能灯是一种高效、节能的照明设备，其工作原理基于LED（Light Emitting Diode）发光二极管技术。

本文将详细介绍LED节能灯的工作原理及原理图，包括电路结构、发光原理、驱动电路、控制电路和节能优势。

一、电路结构1.1 LED芯片：LED节能灯的核心部件是LED芯片，其内部结构包括P型半导体和N型半导体，通过正向电压使电子和空穴结合，产生能量释放出光。

1.2 散热器：为了保证LED芯片的正常工作，需要有散热器来散发产生的热量，以降低芯片温度，延长寿命。

1.3 电源驱动：LED节能灯采用直流电源供电，需要电源驱动电路将交流电转换为直流电，同时提供稳定的电流和电压给LED芯片。

二、发光原理2.1 PN结发光：LED芯片中的PN结在正向电压作用下，电子从N区向P区注入，与空穴复合时释放出能量，产生光。

2.2 发光颜色：LED芯片的发光颜色由半导体材料的能带结构决定，不同材料和掺杂方式可实现不同颜色的发光。

2.3 发光效率：相比传统照明设备，LED节能灯具有更高的发光效率，能将电能转化为光能的比例更高，减少能量浪费。

三、驱动电路3.1 恒流驱动：为了保证LED芯片的正常工作，需要提供恒定的电流，以防止过电流损坏LED芯片。

3.2 驱动方式：常用的驱动方式有恒流源驱动、恒流沉驱动和恒压驱动，根据实际需求选择合适的驱动方式。

3.3 驱动电路保护：为了提高LED节能灯的可靠性和寿命，驱动电路通常还包括过压保护、过流保护和温度保护等功能。

四、控制电路4.1 PWM调光：为了实现LED节能灯的调光功能，通常采用脉宽调制（PWM）技术，通过改变PWM信号的占空比来控制LED的亮度。

4.2 调光方式：常见的LED节能灯调光方式有手动调光、无线遥控调光和智能光控调光，满足不同场景需求。

4.3 节能控制：LED节能灯的控制电路还可以实现智能节能控制，根据环境亮度和人体感应等条件，自动调节亮度，节省能源。

led灯内部构造LED灯是一种新型的照明产品，其内部构造非常复杂而精密。

本文将从LED灯的内部构造、工作原理和优势等方面进行详细介绍。

一、LED灯的内部构造LED灯的内部构造主要包括以下几个部分：LED芯片、散热器、电路板、灯罩和电源等。

1. LED芯片：LED芯片是LED灯的核心部分，也是发光的源头。

它由半导体材料组成，经过特殊工艺制造而成。

LED芯片通常采用红、绿、蓝三种颜色的发光材料，通过不同的组合和控制，可以实现多种颜色的发光效果。

2. 散热器：由于LED芯片在工作过程中会产生热量，散热器的作用就是将这部分热量迅速散发出去，防止LED芯片过热而影响发光效果和寿命。

常见的散热器材质有铝合金和陶瓷等。

3. 电路板：LED灯的电路板是将电源和LED芯片连接起来的重要组成部分。

电路板上包含有电子元器件和导线等，起到传导电流和控制LED发光的作用。

4. 灯罩：灯罩是保护LED芯片和电路板的外壳，同时也可以起到散光和调节光线亮度的作用。

常见的灯罩材质有塑料、玻璃和金属等。

5. 电源：LED灯的电源是提供LED灯正常工作所需的电能。

电源的种类有直流电源和交流电源两种，根据不同的灯具用途和要求，可以选择不同类型的电源。

二、LED灯的工作原理LED灯的工作原理是基于半导体材料的发光效应。

当电流通过LED 芯片时，LED芯片中的电子和空穴结合，产生能量释放，从而产生光。

LED芯片中的半导体材料的能带结构决定了它的发光颜色。

LED灯的工作过程可以简单描述为：电源提供电流，经电路板传导到LED芯片，LED芯片产生光，光经过灯罩散射和调节后，形成我们所看到的光线。

三、LED灯的优势相比传统的照明产品，LED灯具有以下几个明显的优势：1. 高效节能：LED灯的发光效率高，能够将电能转化为光能的比例较高，相比传统灯具能节省更多的能源。

2. 长寿命：LED灯的寿命长，一般可达到几万到几十万小时，远远超过传统灯具。

这也降低了维护和更换成本。

led灯内部构造LED灯内部构造LED（Light Emitting Diode）是一种半导体器件，其内部构造相对简单，主要由以下几个部分组成：发光层、P型半导体、N型半导体、P-N结和金属引线等。

发光层是LED灯的核心部分，它由不同材料的化合物构成，如砷化镓（GaAs）、砷化镓磷（GaAsP）等。

这些材料的能带结构使得电子和空穴在发光层内复合时会释放出能量，从而产生光。

不同的材料会产生不同的光谱颜色，如红、绿、蓝等。

P型半导体和N型半导体是构成P-N结的两个材料。

P型半导体由掺入了三价元素的半导体材料构成，如硼（B）或铝（Al）等。

N型半导体由掺入了五价元素的半导体材料构成，如磷（P）或氮（N）等。

P型半导体和N型半导体的结合形成了P-N结。

在P-N结的两侧形成了电势差，这种电势差被称为内建电势。

金属引线是将LED灯连接到电路中的部分。

一般情况下，LED灯具有两个金属引线，其中一个引线连接到P型半导体，另一个引线连接到N型半导体。

通过这两个引线，电流可以在P-N结中流动，从而激发发光层发光。

除了上述主要部分外，LED灯的内部还包括反射杯和封装材料。

反射杯位于发光层的周围，它的作用是将发出的光线聚集到一定的范围内，增强光的亮度和方向性。

封装材料则起到保护和固定元件的作用，常见的封装材料有塑料和有机玻璃等。

LED灯的内部构造决定了其独特的特点和优势。

相比传统的白炽灯和荧光灯，LED灯具有更长的寿命、更低的能耗和更高的光效。

LED 灯还可以通过控制电流来实现调光和变色的功能，具有较强的可调性。

此外，由于LED灯具有体积小、结构简单的特点，因此在各种照明和显示应用中得到了广泛的应用。

LED灯内部构造简单而精巧，由发光层、P型半导体、N型半导体、P-N结和金属引线等组成。

这种构造使得LED灯具有独特的优势和特点，成为现代照明和显示领域的重要应用之一。

随着科技的不断进步，LED灯的内部构造也在不断完善和创新，为人们带来更加高效、环保和智能的照明体验。
